1 CONCRETE EQUIPMENT Elektryczne wibratory bulawowe VIBRASTAR Instrucje bezpieczeństwa i obslugi Katalog części zamiennych Nr: _PL_NO.DOC Revision : 1

2 File: _PL_NO.doc Page 2 / 15 Oryginalne instrukcje

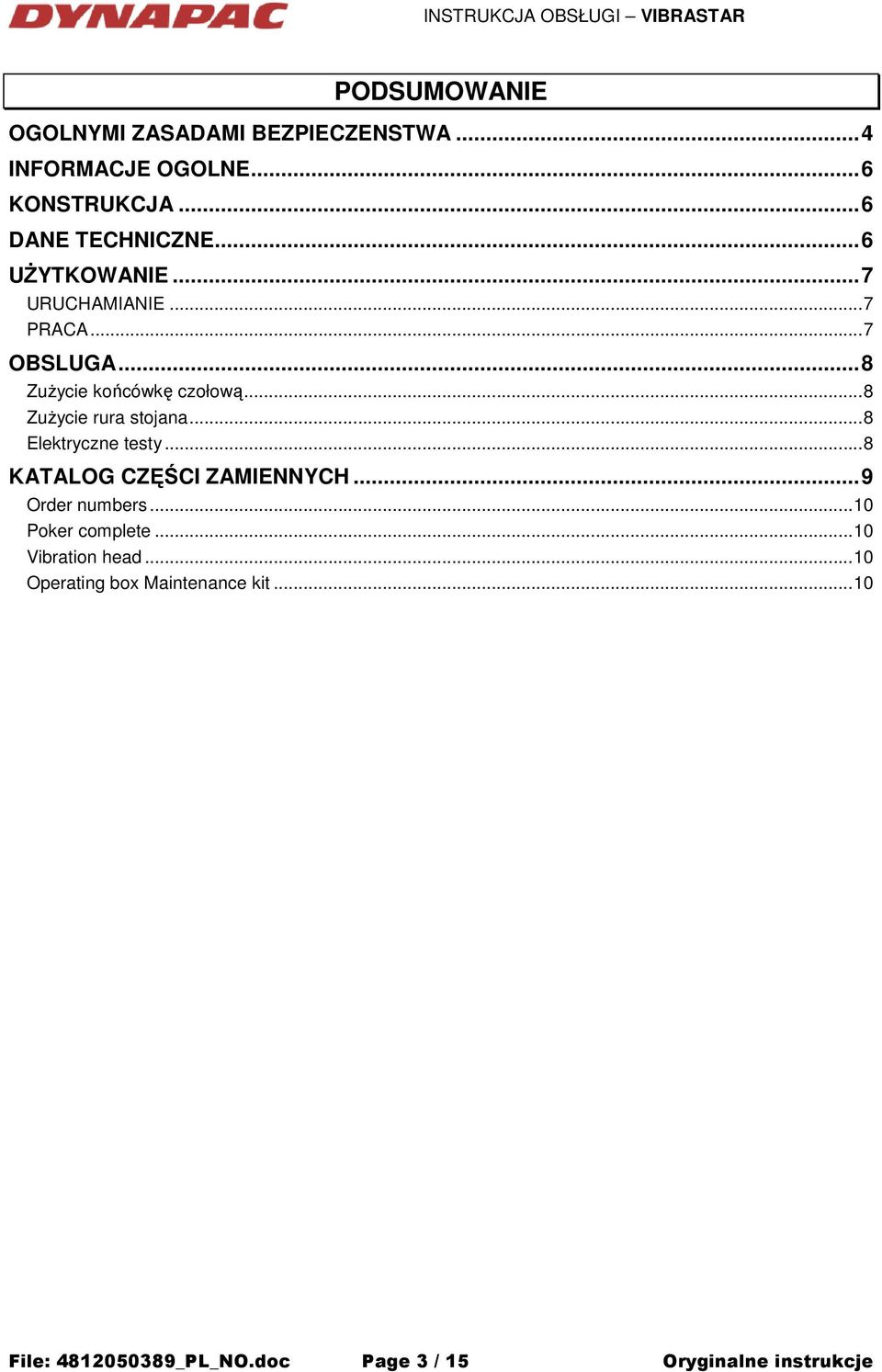

3 PODSUMOWANIE OGOLNYMI ZASADAMI BEZPIECZENSTWA...4 INFORMACJE OGOLNE...6 KONSTRUKCJA...6 DANE TECHNICZNE...6 UśYTKOWANIE...7 URUCHAMIANIE...7 PRACA...7 OBSLUGA...8 ZuŜycie końcówkę czołową...8 ZuŜycie rura stojana...8 Elektryczne testy...8 KATALOG CZĘŚCI ZAMIENNYCH...9 Order numbers...10 Poker complete...10 Vibration head...10 Operating box Maintenance kit...10 File: _PL_NO.doc Page 3 / 15 Oryginalne instrukcje

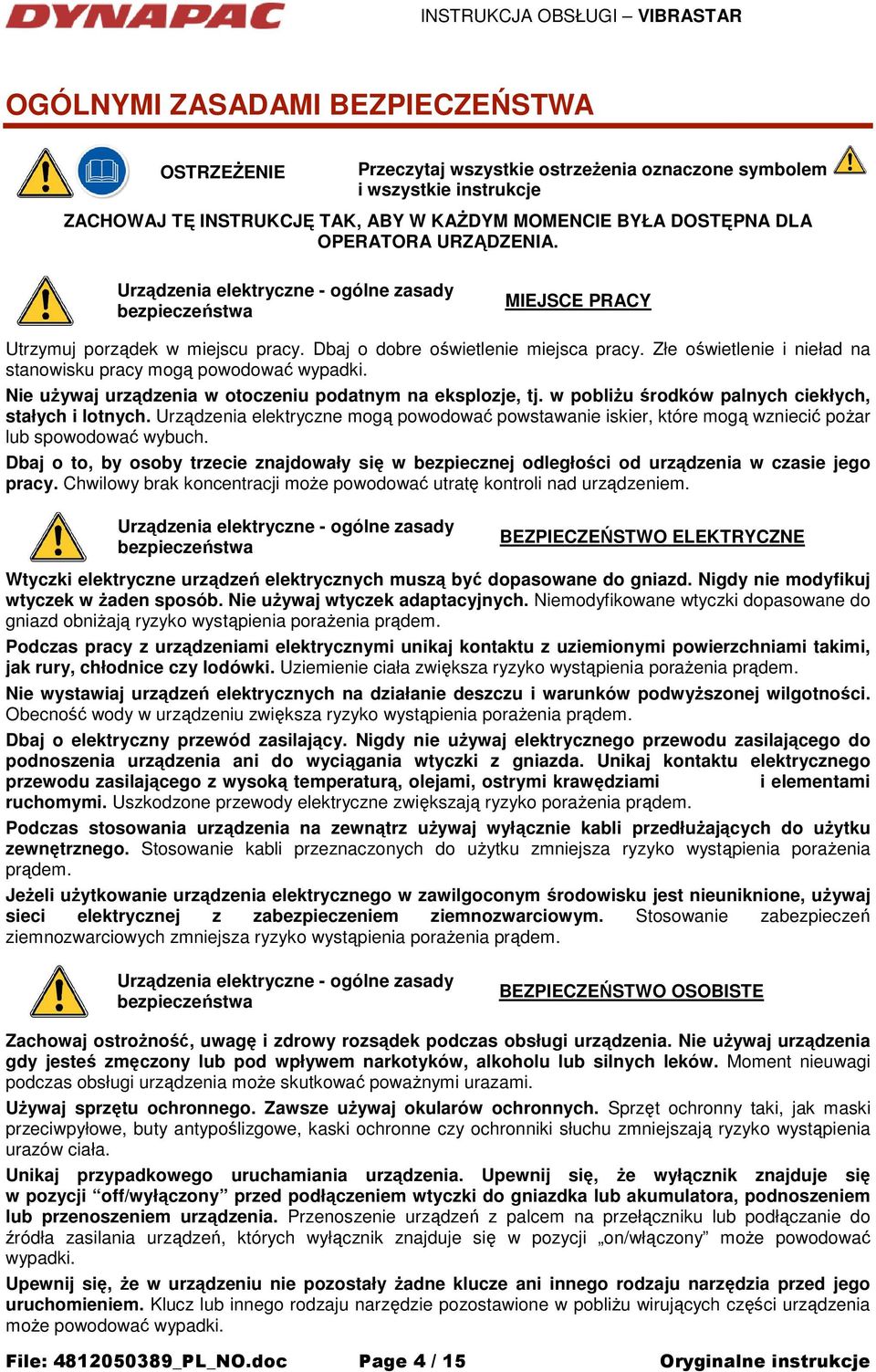

4 OGÓLNYMI ZASADAMI BEZPIECZEŃSTWA OSTRZEśENIE Przeczytaj wszystkie ostrzeŝenia oznaczone symbolem i wszystkie instrukcje ZACHOWAJ TĘ INSTRUKCJĘ TAK, ABY W KAśDYM MOMENCIE BYŁA DOSTĘPNA DLA OPERATORA URZĄDZENIA. Urządzenia elektryczne - ogólne zasady bezpieczeństwa MIEJSCE PRACY Utrzymuj porządek w miejscu pracy. Dbaj o dobre oświetlenie miejsca pracy. Złe oświetlenie i nieład na stanowisku pracy mogą powodować wypadki. Nie uŝywaj urządzenia w otoczeniu podatnym na eksplozje, tj. w pobliŝu środków palnych ciekłych, stałych i lotnych. Urządzenia elektryczne mogą powodować powstawanie iskier, które mogą wzniecić poŝar lub spowodować wybuch. Dbaj o to, by osoby trzecie znajdowały się w bezpiecznej odległości od urządzenia w czasie jego pracy. Chwilowy brak koncentracji moŝe powodować utratę kontroli nad urządzeniem. Urządzenia elektryczne - ogólne zasady bezpieczeństwa BEZPIECZEŃSTWO ELEKTRYCZNE Wtyczki elektryczne urządzeń elektrycznych muszą być dopasowane do gniazd. Nigdy nie modyfikuj wtyczek w Ŝaden sposób. Nie uŝywaj wtyczek adaptacyjnych. Niemodyfikowane wtyczki dopasowane do gniazd obniŝają ryzyko wystąpienia poraŝenia prądem. Podczas pracy z urządzeniami elektrycznymi unikaj kontaktu z uziemionymi powierzchniami takimi, jak rury, chłodnice czy lodówki. Uziemienie ciała zwiększa ryzyko wystąpienia poraŝenia prądem. Nie wystawiaj urządzeń elektrycznych na działanie deszczu i warunków podwyŝszonej wilgotności. Obecność wody w urządzeniu zwiększa ryzyko wystąpienia poraŝenia prądem. Dbaj o elektryczny przewód zasilający. Nigdy nie uŝywaj elektrycznego przewodu zasilającego do podnoszenia urządzenia ani do wyciągania wtyczki z gniazda. Unikaj kontaktu elektrycznego przewodu zasilającego z wysoką temperaturą, olejami, ostrymi krawędziami i elementami ruchomymi. Uszkodzone przewody elektryczne zwiększają ryzyko poraŝenia prądem. Podczas stosowania urządzenia na zewnątrz uŝywaj wyłącznie kabli przedłuŝających do uŝytku zewnętrznego. Stosowanie kabli przeznaczonych do uŝytku zmniejsza ryzyko wystąpienia poraŝenia prądem. JeŜeli uŝytkowanie urządzenia elektrycznego w zawilgoconym środowisku jest nieuniknione, uŝywaj sieci elektrycznej z zabezpieczeniem ziemnozwarciowym. Stosowanie zabezpieczeń ziemnozwarciowych zmniejsza ryzyko wystąpienia poraŝenia prądem. Urządzenia elektryczne - ogólne zasady bezpieczeństwa BEZPIECZEŃSTWO OSOBISTE Zachowaj ostroŝność, uwagę i zdrowy rozsądek podczas obsługi urządzenia. Nie uŝywaj urządzenia gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub silnych leków. Moment nieuwagi podczas obsługi urządzenia moŝe skutkować powaŝnymi urazami. UŜywaj sprzętu ochronnego. Zawsze uŝywaj okularów ochronnych. Sprzęt ochronny taki, jak maski przeciwpyłowe, buty antypoślizgowe, kaski ochronne czy ochronniki słuchu zmniejszają ryzyko wystąpienia urazów ciała. Unikaj przypadkowego uruchamiania urządzenia. Upewnij się, Ŝe wyłącznik znajduje się w pozycji off/wyłączony przed podłączeniem wtyczki do gniazdka lub akumulatora, podnoszeniem lub przenoszeniem urządzenia. Przenoszenie urządzeń z palcem na przełączniku lub podłączanie do źródła zasilania urządzeń, których wyłącznik znajduje się w pozycji on/włączony moŝe powodować wypadki. Upewnij się, Ŝe w urządzeniu nie pozostały Ŝadne klucze ani innego rodzaju narzędzia przed jego uruchomieniem. Klucz lub innego rodzaju narzędzie pozostawione w pobliŝu wirujących części urządzenia moŝe powodować wypadki. File: _PL_NO.doc Page 4 / 15 Oryginalne instrukcje

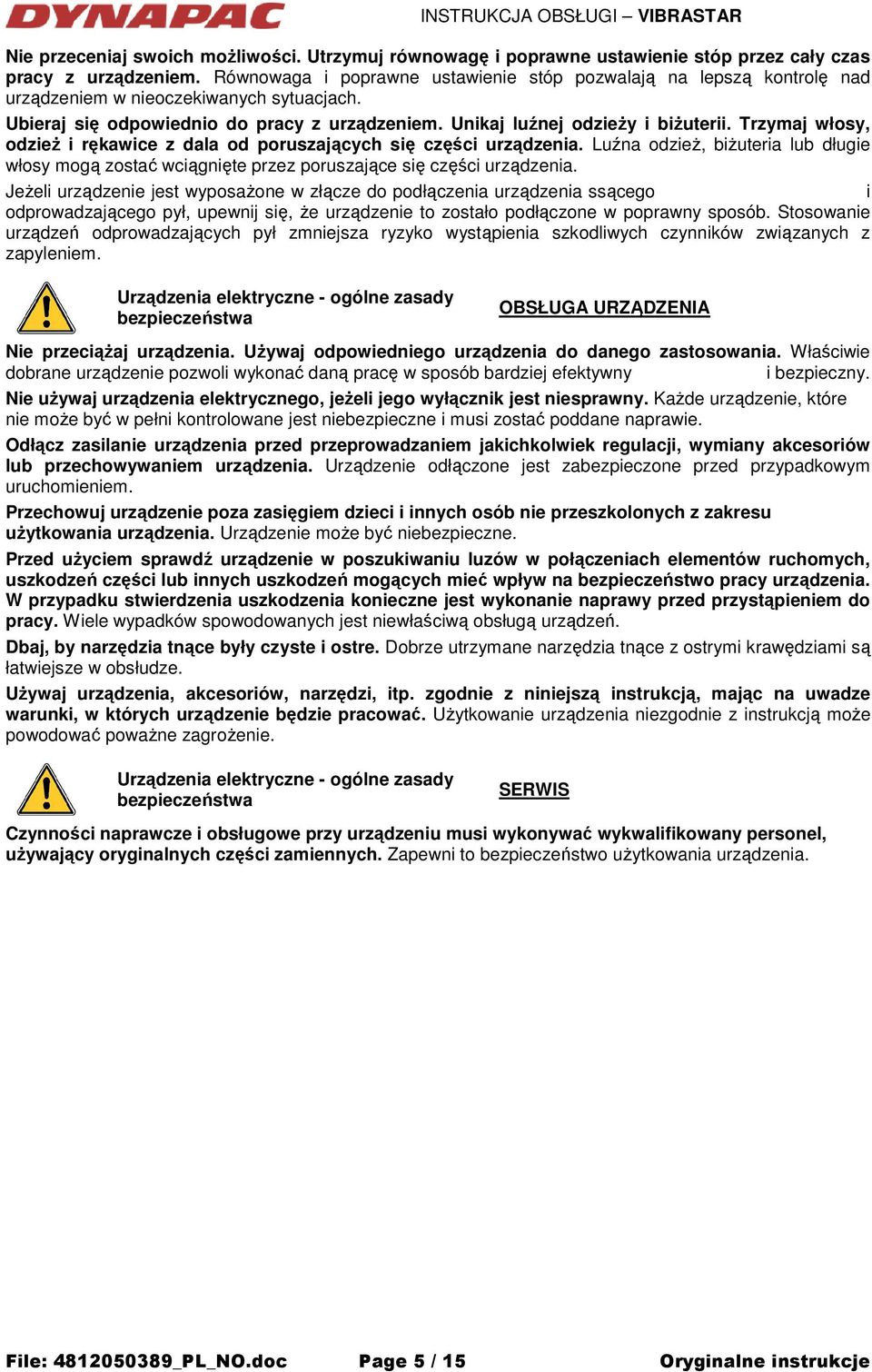

5 Nie przeceniaj swoich moŝliwości. Utrzymuj równowagę i poprawne ustawienie stóp przez cały czas pracy z urządzeniem. Równowaga i poprawne ustawienie stóp pozwalają na lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach. Ubieraj się odpowiednio do pracy z urządzeniem. Unikaj luźnej odzieŝy i biŝuterii. Trzymaj włosy, odzieŝ i rękawice z dala od poruszających się części urządzenia. Luźna odzieŝ, biŝuteria lub długie włosy mogą zostać wciągnięte przez poruszające się części urządzenia. JeŜeli urządzenie jest wyposaŝone w złącze do podłączenia urządzenia ssącego i odprowadzającego pył, upewnij się, Ŝe urządzenie to zostało podłączone w poprawny sposób. Stosowanie urządzeń odprowadzających pył zmniejsza ryzyko wystąpienia szkodliwych czynników związanych z zapyleniem. Urządzenia elektryczne - ogólne zasady bezpieczeństwa OBSŁUGA URZĄDZENIA Nie przeciąŝaj urządzenia. UŜywaj odpowiedniego urządzenia do danego zastosowania. Właściwie dobrane urządzenie pozwoli wykonać daną pracę w sposób bardziej efektywny i bezpieczny. Nie uŝywaj urządzenia elektrycznego, jeŝeli jego wyłącznik jest niesprawny. KaŜde urządzenie, które nie moŝe być w pełni kontrolowane jest niebezpieczne i musi zostać poddane naprawie. Odłącz zasilanie urządzenia przed przeprowadzaniem jakichkolwiek regulacji, wymiany akcesoriów lub przechowywaniem urządzenia. Urządzenie odłączone jest zabezpieczone przed przypadkowym uruchomieniem. Przechowuj urządzenie poza zasięgiem dzieci i innych osób nie przeszkolonych z zakresu uŝytkowania urządzenia. Urządzenie moŝe być niebezpieczne. Przed uŝyciem sprawdź urządzenie w poszukiwaniu luzów w połączeniach elementów ruchomych, uszkodzeń części lub innych uszkodzeń mogących mieć wpływ na bezpieczeństwo pracy urządzenia. W przypadku stwierdzenia uszkodzenia konieczne jest wykonanie naprawy przed przystąpieniem do pracy. Wiele wypadków spowodowanych jest niewłaściwą obsługą urządzeń. Dbaj, by narzędzia tnące były czyste i ostre. Dobrze utrzymane narzędzia tnące z ostrymi krawędziami są łatwiejsze w obsłudze. UŜywaj urządzenia, akcesoriów, narzędzi, itp. zgodnie z niniejszą instrukcją, mając na uwadze warunki, w których urządzenie będzie pracować. UŜytkowanie urządzenia niezgodnie z instrukcją moŝe powodować powaŝne zagroŝenie. Urządzenia elektryczne - ogólne zasady bezpieczeństwa SERWIS Czynności naprawcze i obsługowe przy urządzeniu musi wykonywać wykwalifikowany personel, uŝywający oryginalnych części zamiennych. Zapewni to bezpieczeństwo uŝytkowania urządzenia. File: _PL_NO.doc Page 5 / 15 Oryginalne instrukcje

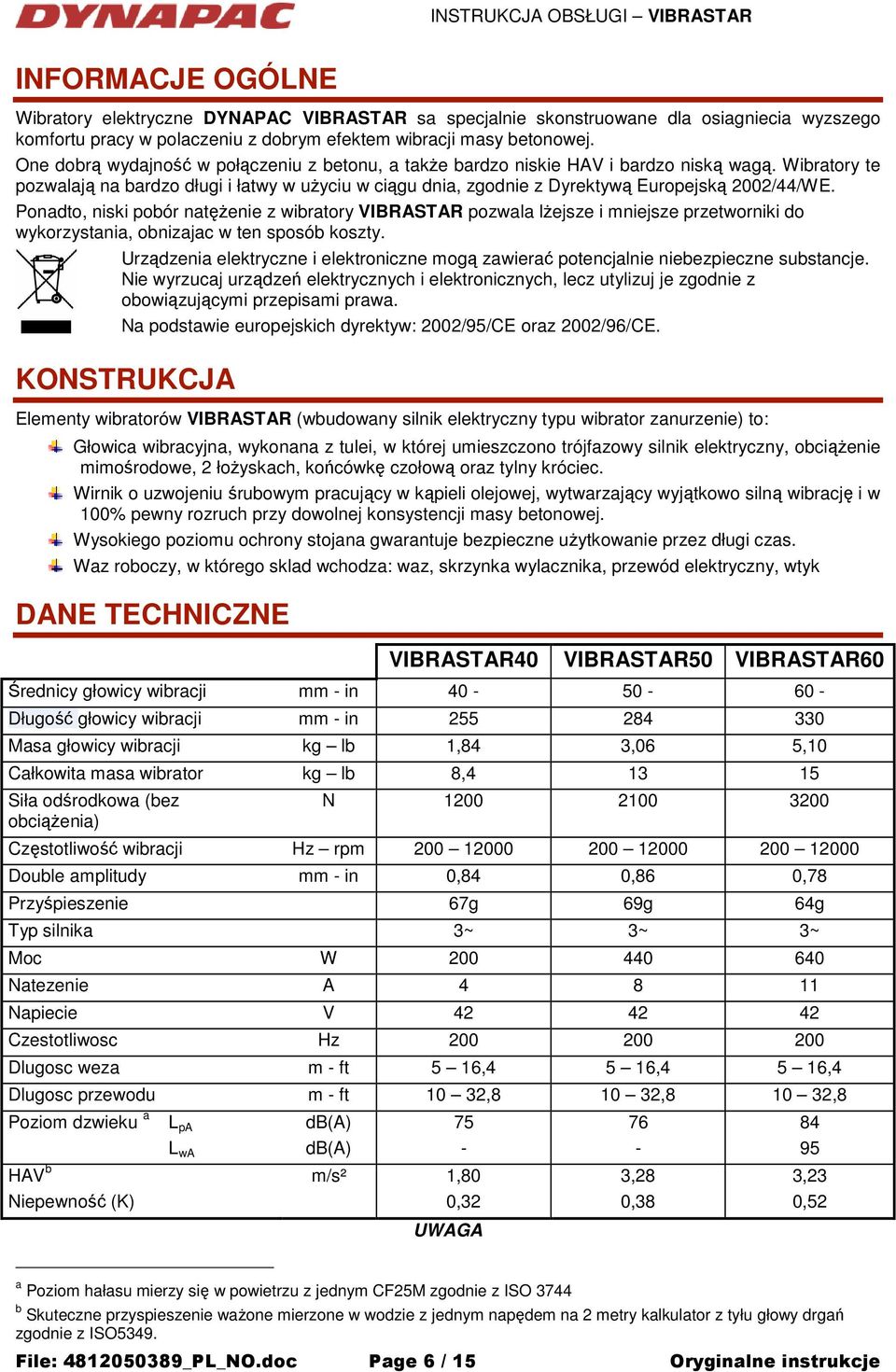

6 INFORMACJE OGÓLNE Wibratory elektryczne DYNAPAC VIBRASTAR sa specjalnie skonstruowane dla osiagniecia wyzszego komfortu pracy w polaczeniu z dobrym efektem wibracji masy betonowej. One dobrą wydajność w połączeniu z betonu, a takŝe bardzo niskie HAV i bardzo niską wagą. Wibratory te pozwalają na bardzo długi i łatwy w uŝyciu w ciągu dnia, zgodnie z Dyrektywą Europejską 2002/44/WE. Ponadto, niski pobór natęŝenie z wibratory VIBRASTAR pozwala lŝejsze i mniejsze przetworniki do wykorzystania, obnizajac w ten sposób koszty. Urządzenia elektryczne i elektroniczne mogą zawierać potencjalnie niebezpieczne substancje. Nie wyrzucaj urządzeń elektrycznych i elektronicznych, lecz utylizuj je zgodnie z obowiązującymi przepisami prawa. Na podstawie europejskich dyrektyw: 2002/95/CE oraz 2002/96/CE. KONSTRUKCJA Elementy wibratorów VIBRASTAR (wbudowany silnik elektryczny typu wibrator zanurzenie) to: Głowica wibracyjna, wykonana z tulei, w której umieszczono trójfazowy silnik elektryczny, obciąŝenie mimośrodowe, 2 łoŝyskach, końcówkę czołową oraz tylny króciec. Wirnik o uzwojeniu śrubowym pracujący w kąpieli olejowej, wytwarzający wyjątkowo silną wibrację i w 100% pewny rozruch przy dowolnej konsystencji masy betonowej. Wysokiego poziomu ochrony stojana gwarantuje bezpieczne uŝytkowanie przez długi czas. Waz roboczy, w którego sklad wchodza: waz, skrzynka wylacznika, przewód elektryczny, wtyk DANE TECHNICZNE VIBRASTAR40 VIBRASTAR50 VIBRASTAR60 Średnicy głowicy wibracji mm - in Długość głowicy wibracji mm - in Masa głowicy wibracji kg lb 1,84 3,06 5,10 Całkowita masa wibrator kg lb 8, Siła odśrodkowa (bez obciąŝenia) N Częstotliwość wibracji Hz rpm Double amplitudy mm - in 0,84 0,86 0,78 Przyśpieszenie 67g 69g 64g Typ silnika 3~ 3~ 3~ Moc W Natezenie A Napiecie V Czestotliwosc Hz Dlugosc weza m - ft 5 16,4 5 16,4 5 16,4 Dlugosc przewodu m - ft 10 32, , ,8 Poziom dzwieku a HAV b Niepewność (K) L pa L wa db(a) db(a) 75 - m/s² 1,80 0,32 UWAGA 76-3,28 0, ,23 0,52 a Poziom hałasu mierzy się w powietrzu z jednym CF25M zgodnie z ISO 3744 b Skuteczne przyspieszenie waŝone mierzone w wodzie z jednym napędem na 2 metry kalkulator z tyłu głowy drgań zgodnie z ISO5349. File: _PL_NO.doc Page 6 / 15 Oryginalne instrukcje

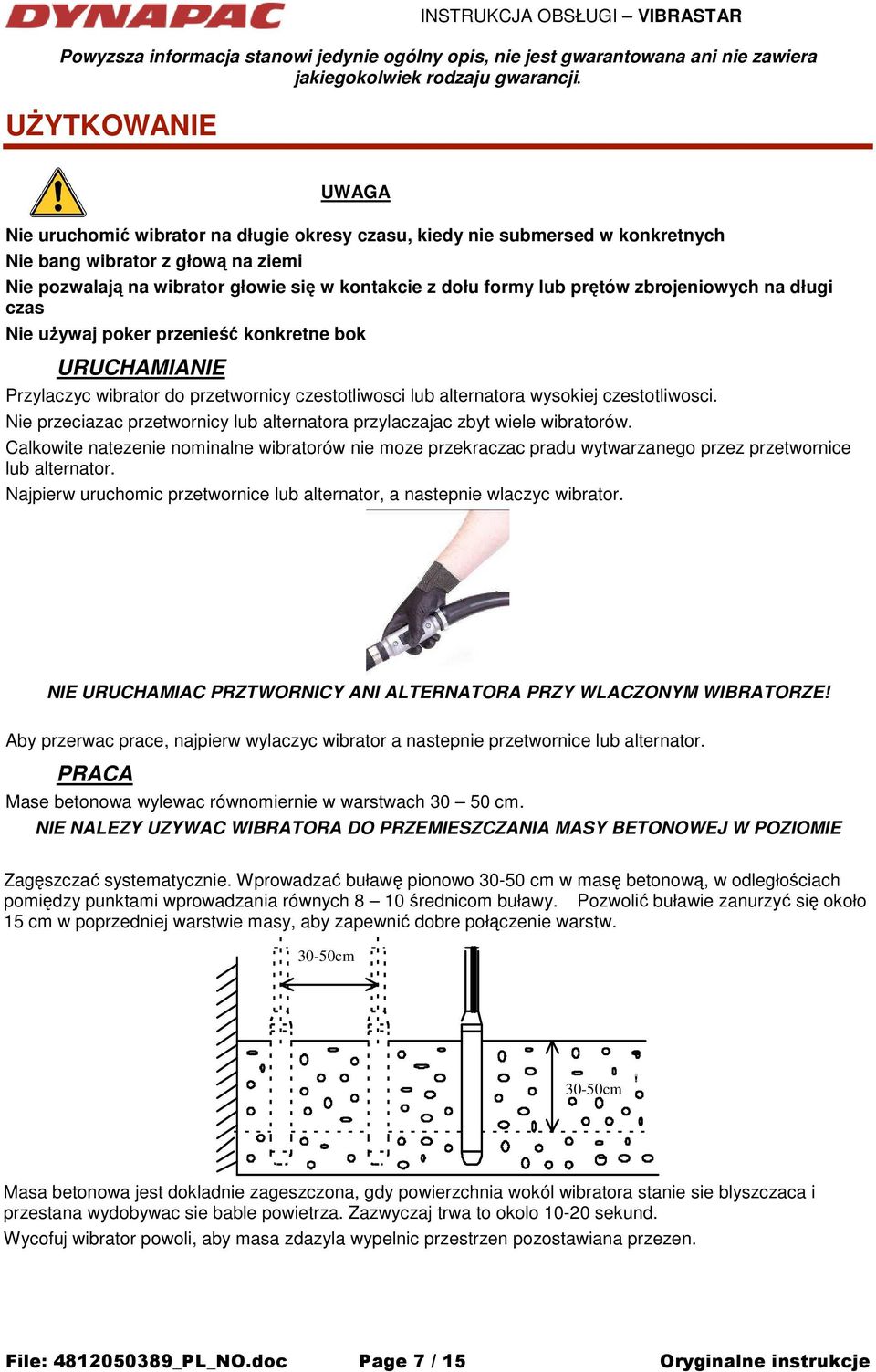

7 Powyzsza informacja stanowi jedynie ogólny opis, nie jest gwarantowana ani nie zawiera jakiegokolwiek rodzaju gwarancji. UśYTKOWANIE UWAGA Nie uruchomić wibrator na długie okresy czasu, kiedy nie submersed w konkretnych Nie bang wibrator z głową na ziemi Nie pozwalają na wibrator głowie się w kontakcie z dołu formy lub prętów zbrojeniowych na długi czas Nie uŝywaj poker przenieść konkretne bok URUCHAMIANIE Przylaczyc wibrator do przetwornicy czestotliwosci lub alternatora wysokiej czestotliwosci. Nie przeciazac przetwornicy lub alternatora przylaczajac zbyt wiele wibratorów. Calkowite natezenie nominalne wibratorów nie moze przekraczac pradu wytwarzanego przez przetwornice lub alternator. Najpierw uruchomic przetwornice lub alternator, a nastepnie wlaczyc wibrator. NIE URUCHAMIAC PRZTWORNICY ANI ALTERNATORA PRZY WLACZONYM WIBRATORZE! Aby przerwac prace, najpierw wylaczyc wibrator a nastepnie przetwornice lub alternator. PRACA Mase betonowa wylewac równomiernie w warstwach cm. NIE NALEZY UZYWAC WIBRATORA DO PRZEMIESZCZANIA MASY BETONOWEJ W POZIOMIE Zagęszczać systematycznie. Wprowadzać buławę pionowo cm w masę betonową, w odległościach pomiędzy punktami wprowadzania równych 8 10 średnicom buławy. Pozwolić buławie zanurzyć się około 15 cm w poprzedniej warstwie masy, aby zapewnić dobre połączenie warstw cm 30-50cm Masa betonowa jest dokladnie zageszczona, gdy powierzchnia wokól wibratora stanie sie blyszczaca i przestana wydobywac sie bable powietrza. Zazwyczaj trwa to okolo sekund. Wycofuj wibrator powoli, aby masa zdazyla wypelnic przestrzen pozostawiana przezen. File: _PL_NO.doc Page 7 / 15 Oryginalne instrukcje

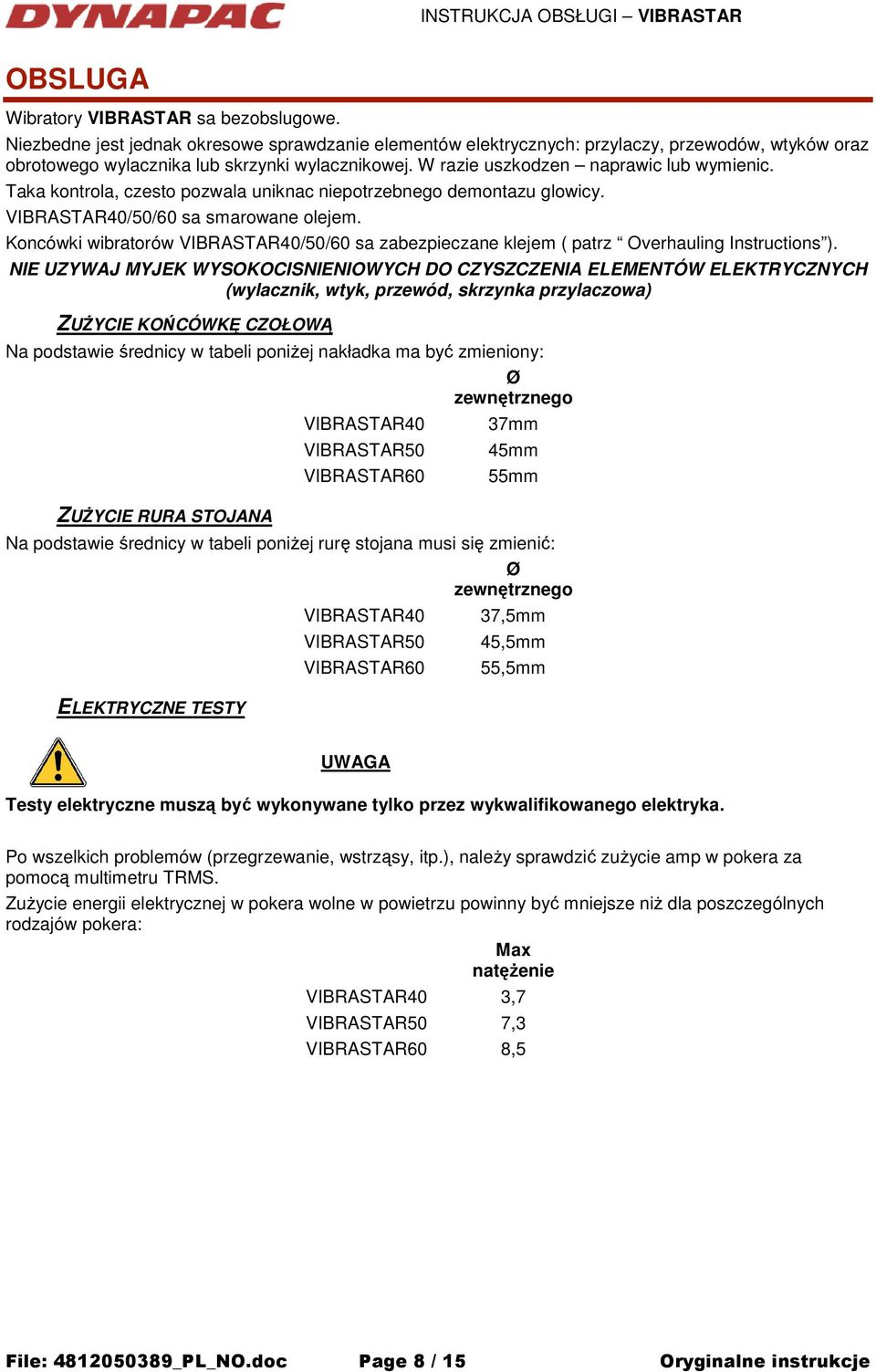

8 OBSLUGA Wibratory VIBRASTAR sa bezobslugowe. Niezbedne jest jednak okresowe sprawdzanie elementów elektrycznych: przylaczy, przewodów, wtyków oraz obrotowego wylacznika lub skrzynki wylacznikowej. W razie uszkodzen naprawic lub wymienic. Taka kontrola, czesto pozwala uniknac niepotrzebnego demontazu glowicy. VIBRASTAR40/50/60 sa smarowane olejem. Koncówki wibratorów VIBRASTAR40/50/60 sa zabezpieczane klejem ( patrz Overhauling Instructions ). NIE UZYWAJ MYJEK WYSOKOCISNIENIOWYCH DO CZYSZCZENIA ELEMENTÓW ELEKTRYCZNYCH (wylacznik, wtyk, przewód, skrzynka przylaczowa) ZUśYCIE KOŃCÓWKĘ CZOŁOWĄ Na podstawie średnicy w tabeli poniŝej nakładka ma być zmieniony: Ø zewnętrznego ZUśYCIE RURA STOJANA VIBRASTAR40 VIBRASTAR50 VIBRASTAR60 37mm 45mm 55mm Na podstawie średnicy w tabeli poniŝej rurę stojana musi się zmienić: Ø zewnętrznego ELEKTRYCZNE TESTY VIBRASTAR40 VIBRASTAR50 VIBRASTAR60 37,5mm 45,5mm 55,5mm UWAGA Testy elektryczne muszą być wykonywane tylko przez wykwalifikowanego elektryka. Po wszelkich problemów (przegrzewanie, wstrząsy, itp.), naleŝy sprawdzić zuŝycie amp w pokera za pomocą multimetru TRMS. ZuŜycie energii elektrycznej w pokera wolne w powietrzu powinny być mniejsze niŝ dla poszczególnych rodzajów pokera: Max natęŝenie VIBRASTAR40 3,7 VIBRASTAR50 7,3 VIBRASTAR60 8,5 File: _PL_NO.doc Page 8 / 15 Oryginalne instrukcje

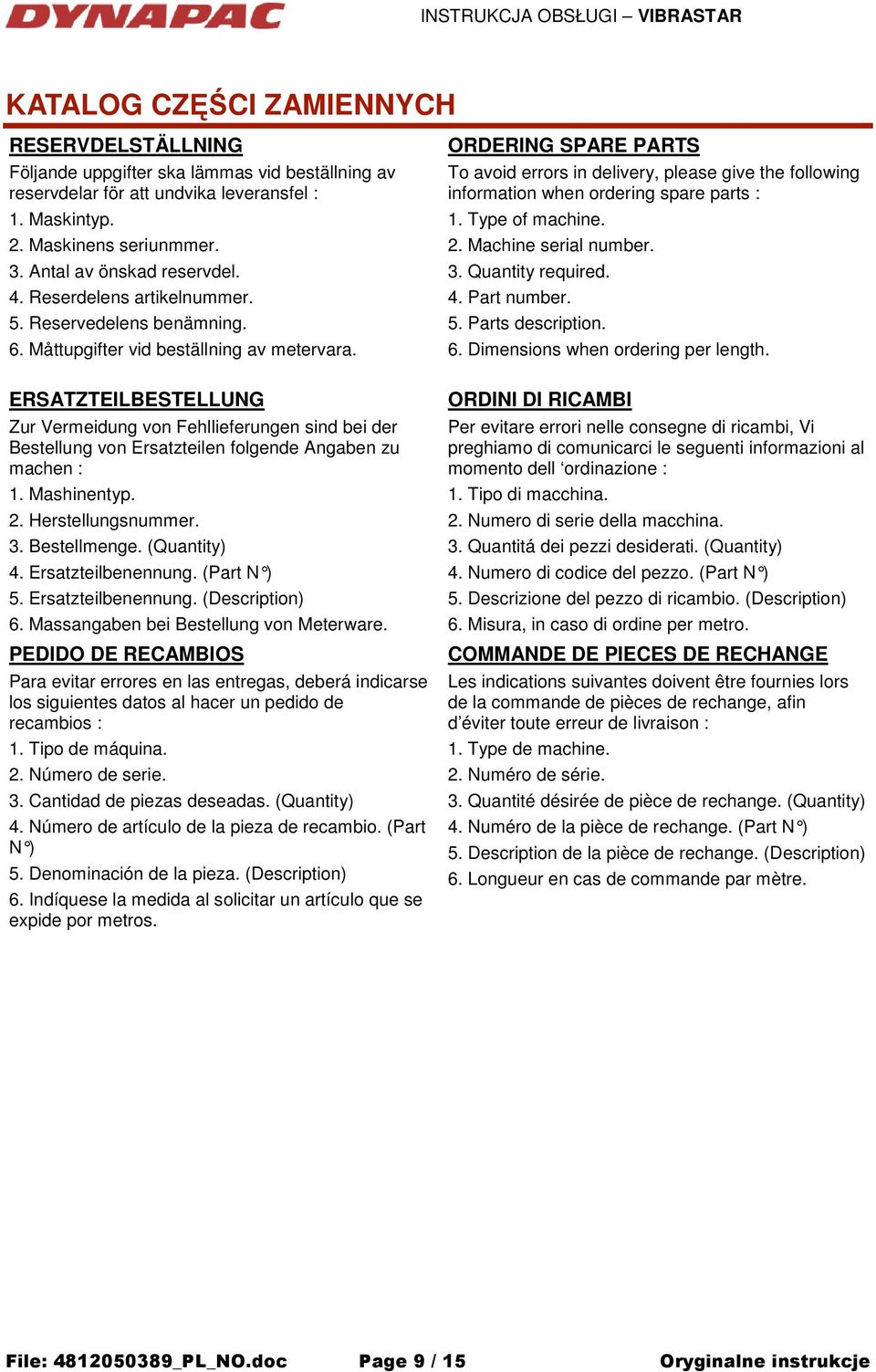

9 KATALOG CZĘŚCI ZAMIENNYCH RESERVDELSTÄLLNING Följande uppgifter ska lämmas vid beställning av reservdelar för att undvika leveransfel : 1. Maskintyp. 2. Maskinens seriunmmer. 3. Antal av önskad reservdel. 4. Reserdelens artikelnummer. 5. Reservedelens benämning. 6. Måttupgifter vid beställning av metervara. ERSATZTEILBESTELLUNG Zur Vermeidung von Fehllieferungen sind bei der Bestellung von Ersatzteilen folgende Angaben zu machen : 1. Mashinentyp. 2. Herstellungsnummer. 3. Bestellmenge. (Quantity) 4. Ersatzteilbenennung. (Part N ) 5. Ersatzteilbenennung. (Description) 6. Massangaben bei Bestellung von Meterware. PEDIDO DE RECAMBIOS Para evitar errores en las entregas, deberá indicarse los siguientes datos al hacer un pedido de recambios : 1. Tipo de máquina. 2. Número de serie. 3. Cantidad de piezas deseadas. (Quantity) 4. Número de artículo de la pieza de recambio. (Part N ) 5. Denominación de la pieza. (Description) 6. Indíquese la medida al solicitar un artículo que se expide por metros. ORDERING SPARE PARTS To avoid errors in delivery, please give the following information when ordering spare parts : 1. Type of machine. 2. Machine serial number. 3. Quantity required. 4. Part number. 5. Parts description. 6. Dimensions when ordering per length. ORDINI DI RICAMBI Per evitare errori nelle consegne di ricambi, Vi preghiamo di comunicarci le seguenti informazioni al momento dell ordinazione : 1. Tipo di macchina. 2. Numero di serie della macchina. 3. Quantitá dei pezzi desiderati. (Quantity) 4. Numero di codice del pezzo. (Part N ) 5. Descrizione del pezzo di ricambio. (Description) 6. Misura, in caso di ordine per metro. COMMANDE DE PIECES DE RECHANGE Les indications suivantes doivent être fournies lors de la commande de pièces de rechange, afin d éviter toute erreur de livraison : 1. Type de machine. 2. Numéro de série. 3. Quantité désirée de pièce de rechange. (Quantity) 4. Numéro de la pièce de rechange. (Part N ) 5. Description de la pièce de rechange. (Description) 6. Longueur en cas de commande par mètre. File: _PL_NO.doc Page 9 / 15 Oryginalne instrukcje

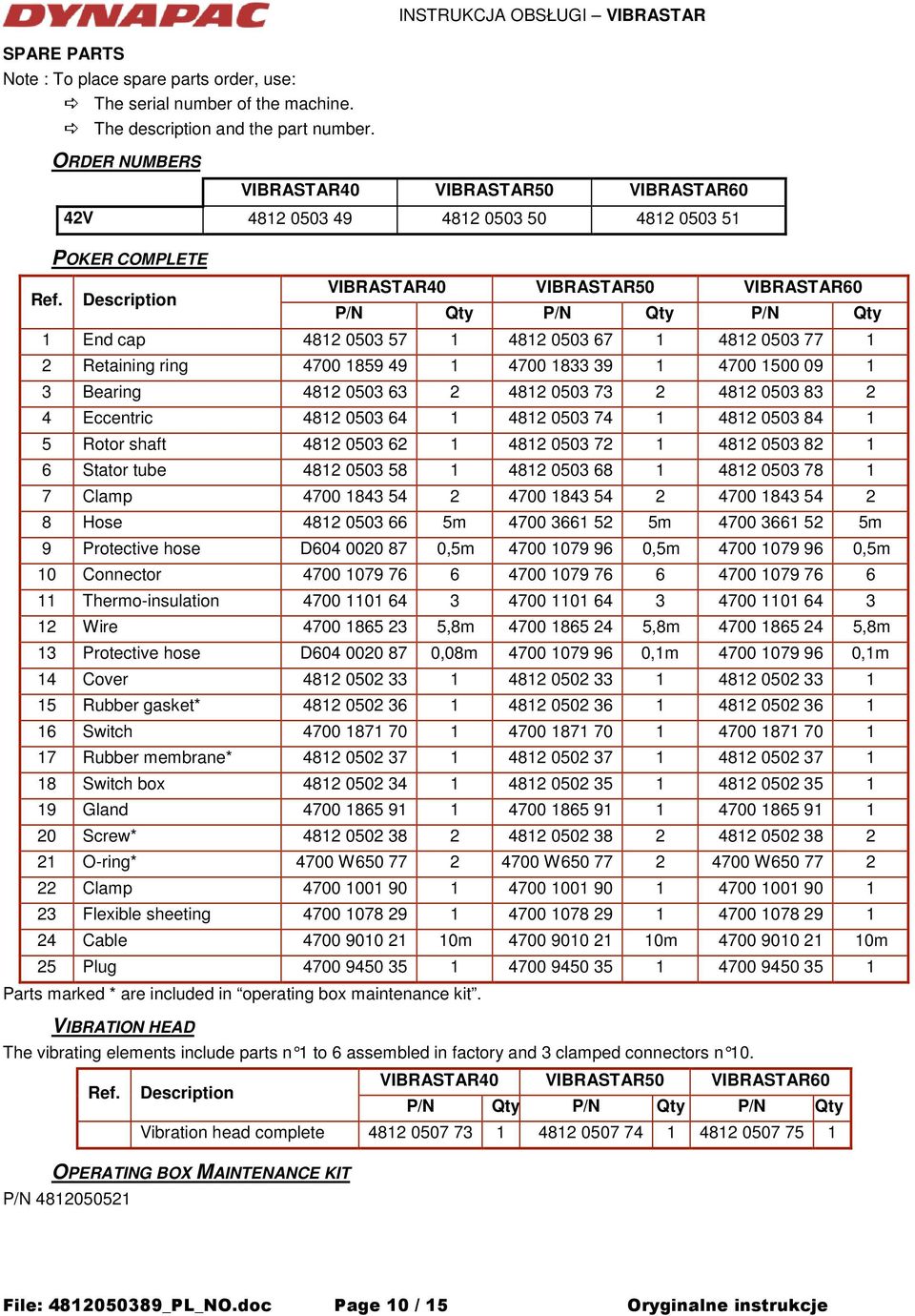

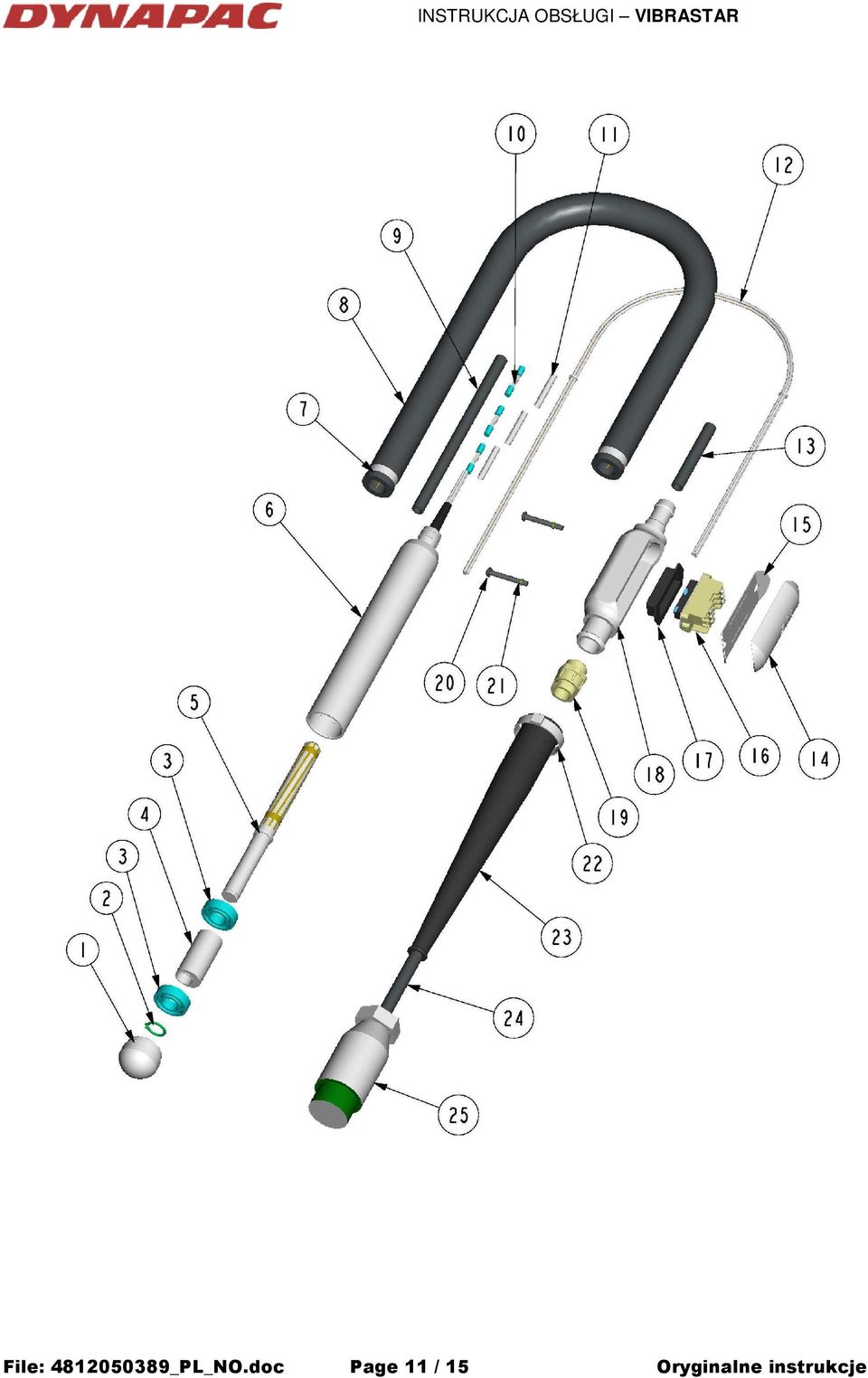

10 SPARE PARTS Note : To place spare parts order, use: The serial number of the machine. The description and the part number. ORDER NUMBERS VIBRASTAR40 VIBRASTAR50 VIBRASTAR60 42V POKER COMPLETE Ref. Description VIBRASTAR40 VIBRASTAR50 VIBRASTAR60 P/N Qty P/N Qty P/N Qty 1 End cap Retaining ring Bearing Eccentric Rotor shaft Stator tube Clamp Hose m m m 9 Protective hose D ,5m ,5m ,5m 10 Connector Thermo-insulation Wire ,8m ,8m ,8m 13 Protective hose D ,08m ,1m ,1m 14 Cover Rubber gasket* Switch Rubber membrane* Switch box Gland Screw* O-ring* 4700 W W W Clamp Flexible sheeting Cable m m m 25 Plug Parts marked * are included in operating box maintenance kit. VIBRATION HEAD The vibrating elements include parts n 1 to 6 assem bled in factory and 3 clamped connectors n 10. Ref. Description VIBRASTAR40 VIBRASTAR50 VIBRASTAR60 P/N Qty P/N Qty P/N Qty Vibration head complete OPERATING BOX MAINTENANCE KIT P/N File: _PL_NO.doc Page 10 / 15 Oryginalne instrukcje

11 File: _PL_NO.doc Page 11 / 15 Oryginalne instrukcje

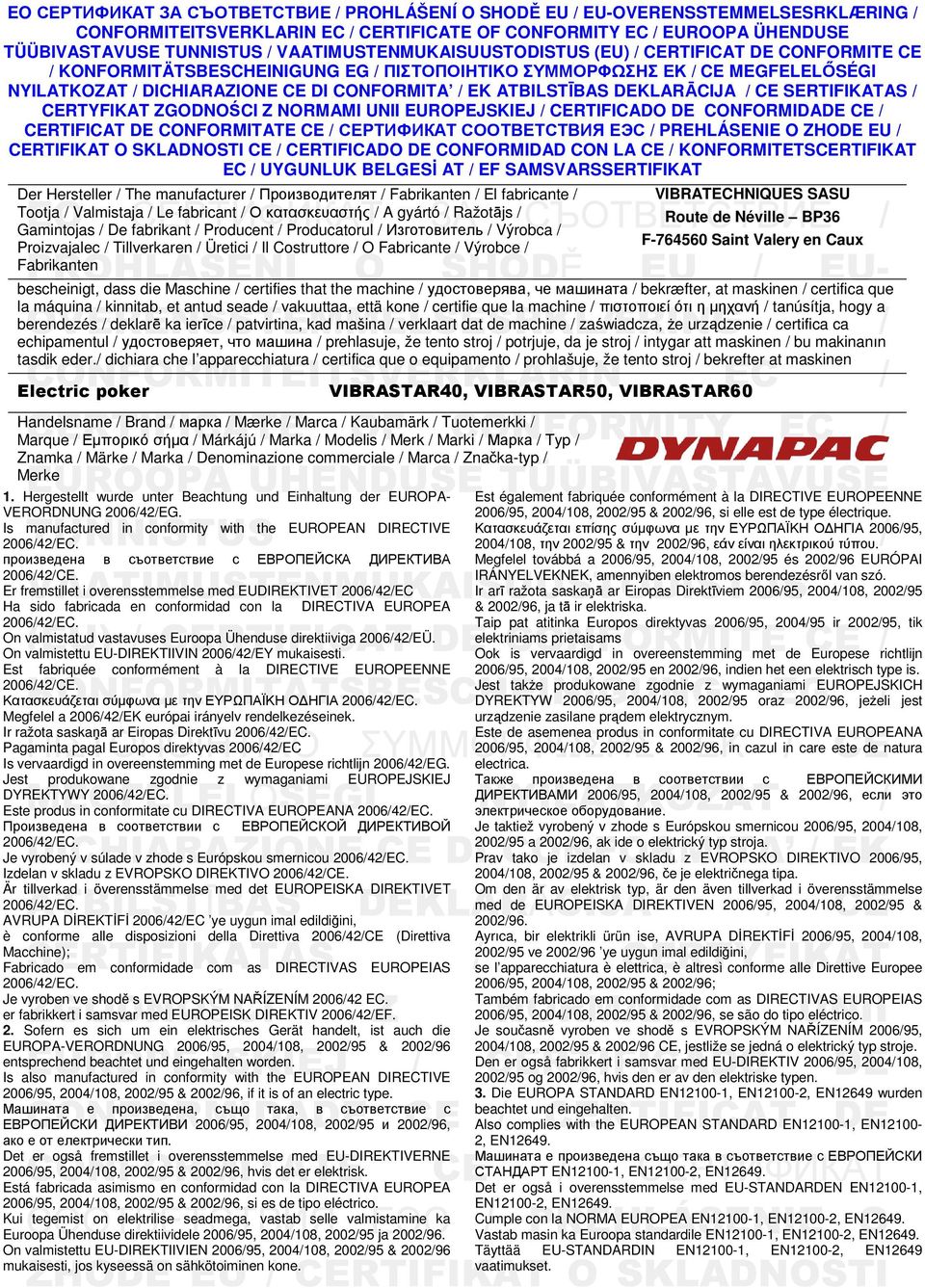

12 EO СЕРТИФИКАТ ЗА СЪОТВЕТСТВИЕ / PROHLÁŠENÍ O SHODĚ EU / EU-OVERENSSTEMMELSESRKLÆRING / CONFORMITEITSVERKLARIN EC / CERTIFICATE OF CONFORMITY EC / EUROOPA ÜHENDUSE TÜÜBIVASTAVUSE TUNNISTUS / VAATIMUSTENMUKAISUUSTODISTUS (EU) / CERTIFICAT DE CONFORMITE CE / KONFORMITÄTSBESCHEINIGUNG EG / ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ / CE MEGFELELİSÉGI NYILATKOZAT / DICHIARAZIONE CE DI CONFORMITA / EK ATBILSTĪBAS DEKLARĀCIJA / CE SERTIFIKATAS / CERTYFIKAT ZGODNOŚCI Z NORMAMI UNII EUROPEJSKIEJ / CERTIFICADO DE CONFORMIDADE CE / CERTIFICAT DE CONFORMITATE CE / СЕРТИФИКАТ СООТВЕТСТВИЯ ЕЭС / PREHLÁSENIE O ZHODE EU / CERTIFIKAT O SKLADNOSTI CE / CERTIFICADO DE CONFORMIDAD CON LA CE / KONFORMITETSCERTIFIKAT EC / UYGUNLUK BELGESĐ AT / EF SAMSVARSSERTIFIKAT Der Hersteller / The manufacturer / Производителят / Fabrikanten / El fabricante / Tootja / Valmistaja / Le fabricant / Ο κατασκευαστής / A gyártó / Ražotājs / Gamintojas / De fabrikant / Producent / Producatorul / Изготовитель / Výrobca / Proizvajalec / Tillverkaren / Üretici / Il Costruttore / O Fabricante / Výrobce / Fabrikanten VIBRATECHNIQUES SASU EO СЕРТИФИКАТ ЗА СЪОТВЕТСТВИЕ Route de Néville BP36 / F Saint Valery en Caux PROHLÁŠENÍ O SHODĚ EU / EU- OVERENSSTEMMELSESRKLÆRING / CONFORMITEITSVERKLARIN EC / VIBRASTAR40, VIBRASTAR50, VIBRASTAR60 CERTIFICATE OF CONFORMITY EC / EUROOPA ÜHENDUSE TÜÜBIVASTAVUSE TUNNISTUS 2004/108, την 2002/95 & την 2002/96, εάν είναι ηλεκτρικού τύπου. / VAATIMUSTENMUKAISUUSTODISTUS DIRECTIVA EUROPEA elektriniams prietaisams (EU) / CERTIFICAT DE CONFORMITE CE / KONFORMITÄTSBESCHEINIGUNG EG / ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ / CE MEGFELELİSÉGI электрическое NYILATKOZAT оборудование. / ЕВРОПЕЙСКОЙ ДИРЕКТИВОЙ DICHIARAZIONE CE DI CONFORMITA / EK ATBILSTĪBAS DEKLARĀCIJA / CE 2002/95 ve 2002/96 ye uygun imal edildiğini, SERTIFIKATAS / CERTYFIKAT ZGODNOŚCI Z 2006/95, NORMAMI 2004/108, 2002/95 & 2002/96, se são do tipo UNII eléctrico. EUROPEJSKIEJ / CERTIFICADO DE 2002/95 og 2002/96, hvis den er av den elektriske typen. beachtet und eingehalten. CONFORMIDADE CE / CERTIFICAT DE CONFORMITATE CE СТАНДАРТ EN , / EN , СЕРТИФИКАТ EN СООТВЕТСТВИЯ ЕЭС / PREHLÁSENIE O ZHODE EU / CERTIFIKAT O SKLADNOSTI CE / CERTIFICADO DE CONFORMIDAD bescheinigt, dass die Maschine / certifies that the machine / удостоверява, че машината / bekræfter, at maskinen / certifica que la máquina / kinnitab, et antud seade / vakuuttaa, että kone / certifie que la machine / πιστοποιεί ότι η µηχανή / tanúsítja, hogy a berendezés / deklarē ka ierīce / patvirtina, kad mašina / verklaart dat de machine / zaświadcza, Ŝe urządzenie / certifica ca echipamentul / удостоверяет, что машина / prehlasuje, že tento stroj / potrjuje, da je stroj / intygar att maskinen / bu makinanın tasdik eder./ dichiara che l apparecchiatura / certifica que o equipamento / prohlašuje, že tento stroj / bekrefter at maskinen Electric poker Handelsname / Brand / марка / Mærke / Marca / Kaubamärk / Tuotemerkki / Marque / Εµπορικό σήµα / Márkájú / Marka / Modelis / Merk / Marki / Марка / Typ / Znamka / Märke / Marka / Denominazione commerciale / Marca / Značka-typ / Merke 1. Hergestellt wurde unter Beachtung und Einhaltung der EUROPA- VERORDNUNG 2006/42/EG. Is manufactured in conformity with the EUROPEAN DIRECTIVE 2006/42/EC. произведена в съответствие с ЕВРОПЕЙСКА ДИРЕКТИВА 2006/42/CE. Er fremstillet i overensstemmelse med EUDIREKTIVET 2006/42/EC Ha sido fabricada en conformidad con la 2006/42/EC. On valmistatud vastavuses Euroopa Ühenduse direktiiviga 2006/42/EÜ. On valmistettu EU-DIREKTIIVIN 2006/42/EY mukaisesti. Est fabriquée conformément à la DIRECTIVE EUROPEENNE 2006/42/CE. Κατασκευάζεται σύµφωνα µε την ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ 2006/42/EC. Megfelel a 2006/42/EK európai irányelv rendelkezéseinek. Ir ražota saskaħā ar Eiropas Direktīvu 2006/42/EC. Pagaminta pagal Europos direktyvas 2006/42/EC Is vervaardigd in overeenstemming met de Europese richtlijn 2006/42/EG. Jest produkowane zgodnie z wymaganiami EUROPEJSKIEJ DYREKTYWY 2006/42/EC. Este produs in conformitate cu DIRECTIVA EUROPEANA 2006/42/EC. Произведена в соответствии с 2006/42/EC. Je vyrobený v súlade v zhode s Európskou smernicou 2006/42/EC. Izdelan v skladu z EVROPSKO DIREKTIVO 2006/42/CE. Är tillverkad i överensstämmelse med det EUROPEISKA DIREKTIVET 2006/42/EC. AVRUPA DĐREKTĐFĐ 2006/42/EC ye uygun imal edildiğini, è conforme alle disposizioni della Direttiva 2006/42/CE (Direttiva Macchine); Fabricado em conformidade com as DIRECTIVAS EUROPEIAS 2006/42/EC. Je vyroben ve shodě s EVROPSKÝM NAŘÍZENÍM 2006/42 EC. er fabrikkert i samsvar med EUROPEISK DIREKTIV 2006/42/EF. 2. Sofern es sich um ein elektrisches Gerät handelt, ist auch die EUROPA-VERORDNUNG 2006/95, 2004/108, 2002/95 & 2002/96 entsprechend beachtet und eingehalten worden. Is also manufactured in conformity with the EUROPEAN DIRECTIVE 2006/95, 2004/108, 2002/95 & 2002/96, if it is of an electric type. Машината е произведена, също така, в съответствие с ЕВРОПЕЙСКИ ДИРЕКТИВИ 2006/95, 2004/108, 2002/95 и 2002/96, ако е от електрически тип. Det er også fremstillet i overensstemmelse med EU-DIREKTIVERNE 2006/95, 2004/108, 2002/95 & 2002/96, hvis det er elektrisk. Está fabricada asimismo en conformidad con la DIRECTIVA EUROPEA 2006/95, 2004/108, 2002/95 & 2002/96, si es de tipo eléctrico. Kui tegemist on elektrilise seadmega, vastab selle valmistamine ka Euroopa Ühenduse direktiividele 2006/95, 2004/108, 2002/95 ja 2002/96. On valmistettu EU-DIREKTIIVIEN 2006/95, 2004/108, 2002/95 & 2002/96 mukaisesti, jos kyseessä on sähkötoiminen kone. Est également fabriquée conformément à la DIRECTIVE EUROPEENNE 2006/95, 2004/108, 2002/95 & 2002/96, si elle est de type électrique. Κατασκευάζεται επίσης σύµφωνα µε την ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ 2006/95, Megfelel továbbá a 2006/95, 2004/108, 2002/95 és 2002/96 EURÓPAI IRÁNYELVEKNEK, amennyiben elektromos berendezésrıl van szó. Ir arī ražota saskaħā ar Eiropas Direktīviem 2006/95, 2004/108, 2002/95 & 2002/96, ja tā ir elektriska. Taip pat atitinka Europos direktyvas 2006/95, 2004/95 ir 2002/95, tik Ook is vervaardigd in overeenstemming met de Europese richtlijn 2006/95, 2004/108, 2002/95 en 2002/96, indien het een elektrisch type is. Jest takŝe produkowane zgodnie z wymaganiami EUROPEJSKICH DYREKTYW 2006/95, 2004/108, 2002/95 oraz 2002/96, jeŝeli jest urządzenie zasilane prądem elektrycznym. Este de asemenea produs in conformitate cu DIRECTIVA EUROPEANA 2006/95, 2004/108, 2002/95 & 2002/96, in cazul in care este de natura electrica. Также произведена в соответствии с ЕВРОПЕЙСКИМИ ДИРЕКТИВАМИ 2006/95, 2004/108, 2002/95 & 2002/96, если это Je taktiež vyrobený v zhode s Európskou smernicou 2006/95, 2004/108, 2002/95 a 2002/96, ak ide o elektrický typ stroja. Prav tako je izdelan v skladu z EVROPSKO DIREKTIVO 2006/95, 2004/108, 2002/95 & 2002/96, če je električnega tipa. Om den är av elektrisk typ, är den även tillverkad i överensstämmelse med de EUROPEISKA DIREKTIVEN 2006/95, 2004/108, 2002/95 & 2002/96. Ayrıca, bir elektrikli ürün ise, AVRUPA DĐREKTĐFĐ 2006/95, 2004/108, se l apparecchiatura è elettrica, è altresì conforme alle Direttive Europee 2006/95, 2004/108, 2002/95 & 2002/96; Também fabricado em conformidade com as DIRECTIVAS EUROPEIAS Je současně vyroben ve shodě s EVROPSKÝM NAŘÍZENÍM 2006/95, 2004/108, 2002/95 & 2002/96 CE, jestliže se jedná o elektrický typ stroje. Den er også fabrikkert i samsvar med EU-DIREKTIV 2006/95, 2004/108, 3. Die EUROPA STANDARD EN , EN , EN12649 wurden Also complies with the EUROPEAN STANDARD EN , EN , EN Машината е произведена също така в съответствие с ЕВРОПЕЙСКИ Det er også i overensstemmelse med EU-STANDARDEN EN , EN , EN Cumple con la NORMA EUROPEA EN , EN , EN Vastab masin ka Euroopa standardile EN , EN , EN Täyttää EU-STANDARDIN EN , EN , EN12649 vaatimukset.
