Instrukcja obsługi klejarki taśmowej. HASHIMA model: HP-450C/CS

Transkrypt

1 Instrukcja obsługi klejarki taśmowej HASHIMA model: HP-450C/CS

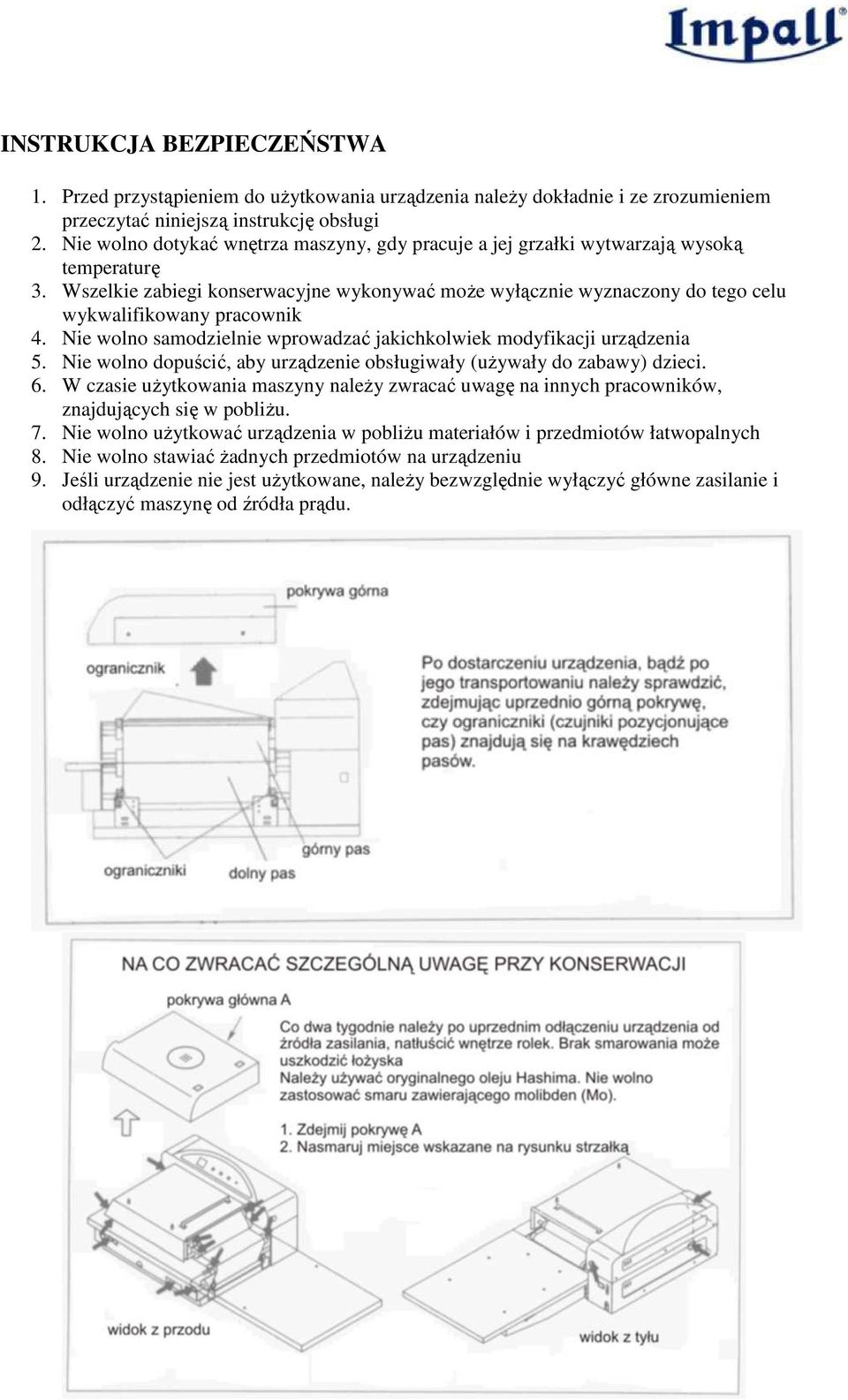

2 INSTRUKCJA BEZPIECZEŃSTWA 1. Przed przystąpieniem do uŝytkowania urządzenia naleŝy dokładnie i ze zrozumieniem przeczytać niniejszą instrukcję obsługi 2. Nie wolno dotykać wnętrza maszyny, gdy pracuje a jej grzałki wytwarzają wysoką temperaturę 3. Wszelkie zabiegi konserwacyjne wykonywać moŝe wyłącznie wyznaczony do tego celu wykwalifikowany pracownik 4. Nie wolno samodzielnie wprowadzać jakichkolwiek modyfikacji urządzenia 5. Nie wolno dopuścić, aby urządzenie obsługiwały (uŝywały do zabawy) dzieci. 6. W czasie uŝytkowania maszyny naleŝy zwracać uwagę na innych pracowników, znajdujących się w pobliŝu. 7. Nie wolno uŝytkować urządzenia w pobliŝu materiałów i przedmiotów łatwopalnych 8. Nie wolno stawiać Ŝadnych przedmiotów na urządzeniu 9. Jeśli urządzenie nie jest uŝytkowane, naleŝy bezwzględnie wyłączyć główne zasilanie i odłączyć maszynę od źródła prądu.

3 Instrukcja obsługi zawiera waŝne wskazówki o tym jak bezpiecznie i ekonomicznie uŝytkować maszynę. Stosowanie jej zaleceń pozwoli uniknąć róŝnych zagroŝeń. Urządzenie moŝe być obsługiwane tylko przez pracownika przeszkolonego w zakresie BHP i po przeczytaniu niniejszej instrukcji obsługi. Klejarka ma konstrukcję otwartą co umoŝliwia klejenie materiałów o szerokości większej nŝ 450 mm. I. Procedura uŝytkowania: 1. Pomieszczenie, w którym klejarka będzie pracowała musi być odpowiednio duŝe i wentylowane oraz bez wilgoci 2. Klejarkę naleŝy ustawić na stabilnej podstawie, która zapewni pracę w pozycji poziomej. II. Uruchomienie maszyny: 1. Ustawić włącznik zasilania do pozycji ON (NaleŜy upewnić się włącznik TIMER jest w pozycji off ) 2. Wcisną przycisk START,. Zapali się lampka kontrolna i maszyna powinna działać. 3. Ustawić docisk przy pomocy pokrętła. 4. Ustawić czas klejenia przy pomocy regulatora prędkości. Ustawić wartość w przedziale 5 20 sekund aby zapobiec wypaczeniu. 5. Ustawić wartość temperatury przy pomocy termostatu. Maszyna potrzebuje około 15 min. na rozgrzanie do temperatury ustawionej na termostacie. 6. Maszyna jest gotowa do pracy. Uwaga: Temperatura, docisk i czas grzania ustawiane w klejarce powinny być dostosowane do danego materiału i klejonki. - sprawdzić dokładnie odpowiednie warunki klejenia (temperatura, docisk i czas klejenia) - nigdy nie zostawiać igieł, szpilek, noŝyczek itp., które mogą uszkodzić pasy mechanicznie - zwrócić uwagę aby nie kłaść klejonki odwrotnie spowoduje to wciągnięcie elementu i konieczność czyszczenia taśmy

4 - jeśli powierzchnia klejonki w stosunku do materiału jest zbyt duŝa oba elementy mogą zostać wciągnięte - od czasu do czasu zdjąć górną pokrywę i sprawdzić czy klejony materiał nie dostał się na rolki napręŝające, jeśli tak naleŝy go usunąć III. Operacje po zakończeniu pracy: UWAGA: Wychładzanie klejarki po zakończeniu pracy jest bardzo waŝne dla prawidłowej pracy maszyny. Jest to bardzo waŝne dla zapewnienia długiej eksploatacji pasów teflonowych. Brak wychładzania maszyny moŝe być przyczyną uszkodzenia pasów teflonowych i wałków prowadzących. 1. Ustawić docisk na zero. 2. Ustawić wyłącznik TIMER na ON. Maszyna zatrzyma się automatycznie dopiero po obniŝeniu temperatury poniŝej 100 stopni. 3. Kiedy maszyna się zatrzyma, przełączyć wyłącznik główny do pozycji OFF. IV. Konserwacja taśm teflonowych: NaleŜy pamiętać o regularnym czyszczeniu taśm teflonowych. Czyszczenie naleŝy przeprowadzać na gorącej maszynie. Do czyszczenia moŝna uŝywać środków w płynie, proszku lub aerozolu. W przypadku zastosowania proszku np. ROLLAX postępowanie jest następujące: - nanieść na czystą szmatkę odpowiednią ilość proszku - czyścić w kierunku poprzecznym obracające i gorące taśmy teflonowe. PowyŜszą czynność naleŝy wykonywać na wyjściu klejarki. W czasie czyszczenia taśm prędkość naleŝy ustawić na minimum. Taśmy teflonowe są elementami eksploatacyjnymi, które podlegają zuŝyciu. Objawy zuŝycia: - zmiana barwy taśmy - ubytki warstwy teflonowej - nieusuwalne zabrudzenia na powierzchni - pojawienie się pojedynczych włókien tworzących strukturę taśm Prawidłowa konserwacja taśm w znaczny sposób przedłuŝa ich trwałość. Raz w miesiącu zdjąć osłony i sprawdzić stan taśm teflonowych, wałków, układów napędowych i regulacyjnych. Usunąć resztki materiałów klejonych i innych zabrudzeń. Sprawdzić przekładnie napędzające i uzupełnić smar. V. Czyszczenie elementów czyszczących. Sprawdzać 2 3 razy w ciągu dnia powierzchnię czyszczącą.

5 NaleŜy pamiętać o obracaniu elementu czyszczącego. W razie konieczności wymienić materiał czyszczący na nowy. VI. Czyszczenie zbieraczy rotacyjnych: Przy pomocy kawałka materiału (szmatki) przesuwając go od lewej do prawej strony listwy i odwrotnie wyczyścić krawędź kaŝdej listwy do całkowitego usunięcia resztek klejonki. VII. Bezpieczeństwo uŝytkowania: - przed uruchomieniem maszyny naleŝy sprawdzić skuteczność zerowania - przestrzeń wokół maszyny musi pozwalać na swobodne poruszanie się obsługi - operator nie moŝe pracować w luźnej odzieŝy, posiadającej elementy wystające, fartuchy robocze muszą być zapięte, długie włosy musza być zabezpieczone przed ewentualnym wciągnięciem w strefę roboczą maszyny. - w czasie pracy maszyny nie wolno demontować osłon - wszelkie przeglądy techniczne i naprawy muszą być wykonywane przez osoby uprawnione. VIII. Dane techniczne: - szerokość taśm: 450 mm - max. pobór mocy: 4,5 kw - temperatura: do 200C - czas podklejania: 5 20 sekund - docisk max: 1,5 kg/cm2 - wysokość: 490 mm (bez stołu) - szerokość: 880 mm - długość: mm - waga: 152 kg
