1 SysLog Koncepcja tej funkcji wywodzi się ze środowiska systemów operacyjnych Linux. Tak zwany demon (rodzaj serwera), uruchomiony na dowolnym komputerze pozwala na przechwytywanie i magazynowanie informacji diagnostycznych generowanych przez urządzenie. W przypadku routera Vigor rolę tę pełni specjalne oprogramowanie SysLog, które jest składnikiem pakietu oprogramowania Router Tools i znajduje się na dołączonej do routera płycie CD. Program DrayTek SysLog nie tylko wyświetla bieżące informacje, ale przede wszystkim pozwala prowadzić długookresowy monitoring wraz z zapisywaniem danych do pliku, co umożliwia ich późniejszą analizę. Narzędzie może pracować na dowolnym komputerze w sieci lokalnej, jak i na oddalonej maszynie osiągalnej poprzez Internet. Umożliwia to diagnostykę problemów na odległość, co w połączeniu ze zdalną konfiguracją pozwala świadczyć pomoc techniczną. Warunkiem jest oczywiście poprawnie funkcjonujące łącze WAN, aby możliwa była jakakolwiek zdalna komunikacja z routerem. Aby móc w pełni wykorzystać oprogramowanie SysLog, należy zadbać o to żeby router wysyłał gromadzone informacje diagnostyczne na adres właściwego serwera. W tym celu należy uruchomić i skonfigurować wbudowaną w router funkcję klienta usługi SysLog: Włącz włączenie klienta SysLog, który będzie zbierał dane i kierował je do serwera (lokalnego lub oddalonego np. poprzez Internet czy tunel VPN). Adres IP serwera należy podać adres IP komputera, na którym funkcjonuje serwer SysLog (oprogramowanie DrayTek SysLog). Port docelowy można tutaj zmienić numer portu UDP dla usługi SysLog na przykład dla bezpieczeństwa podczas zdalnego monitoringu przez Internet serwer SysLog można skonfigurować na inny numer portu niż standardowy 514, co oznacza, że klient musi kierować informacje na taki właśnie nowy numer docelowy. Podając adres odległej maszyny administratora należy pamiętać o przekierowaniu portu, jeżeli komputer ten pracuje w sieci prywatnej (za NAT). Włącz powiadamianie SysLog można tutaj włączyć lub wyłączyć powiadamianie o zdarzeniach dotyczących Firewall Log, VPN Log, User Access Log, Call Log, WAN oraz Informacje router/dsl. 1/8

W przypadku routera Vigor rolę tę pełni specjalne oprogramowanie SysLog, które jest składnikiem pakietu oprogramowania Router Tools i znajduje się na dołączonej do routera płycie CD.

2 Oprogramowanie DrayTek SysLog Program ten oferuje graficzny interfejs, udostępniający uaktualniane na bieżąco informacje przekazywane przez router. Poza elementami podstawowymi jak model routera czy stan interfejsów, w centralnym oknie znajdują się informacje szczegółowe na temat działania poszczególnych funkcji. Informacje te są porządkowane według siedmiu kategorii, opisanych dalej. Firewall Log informacje generowane przez funkcję firewall. Poniższe okno zawiera przykład rejestrowania pakietów które zostały przepuszczone przez filtr pakietów (litera p oznacza passed). Obok czasu, występuje tutaj adres źródłowy i docelowy pakietu, numery portów, interfejs przez który pakiet został wysłany oraz identyfikator reguły filtru: 2/8

Informacje te są porządkowane według siedmiu kategorii, opisanych dalej. Firewall Log informacje generowane przez funkcję firewall.

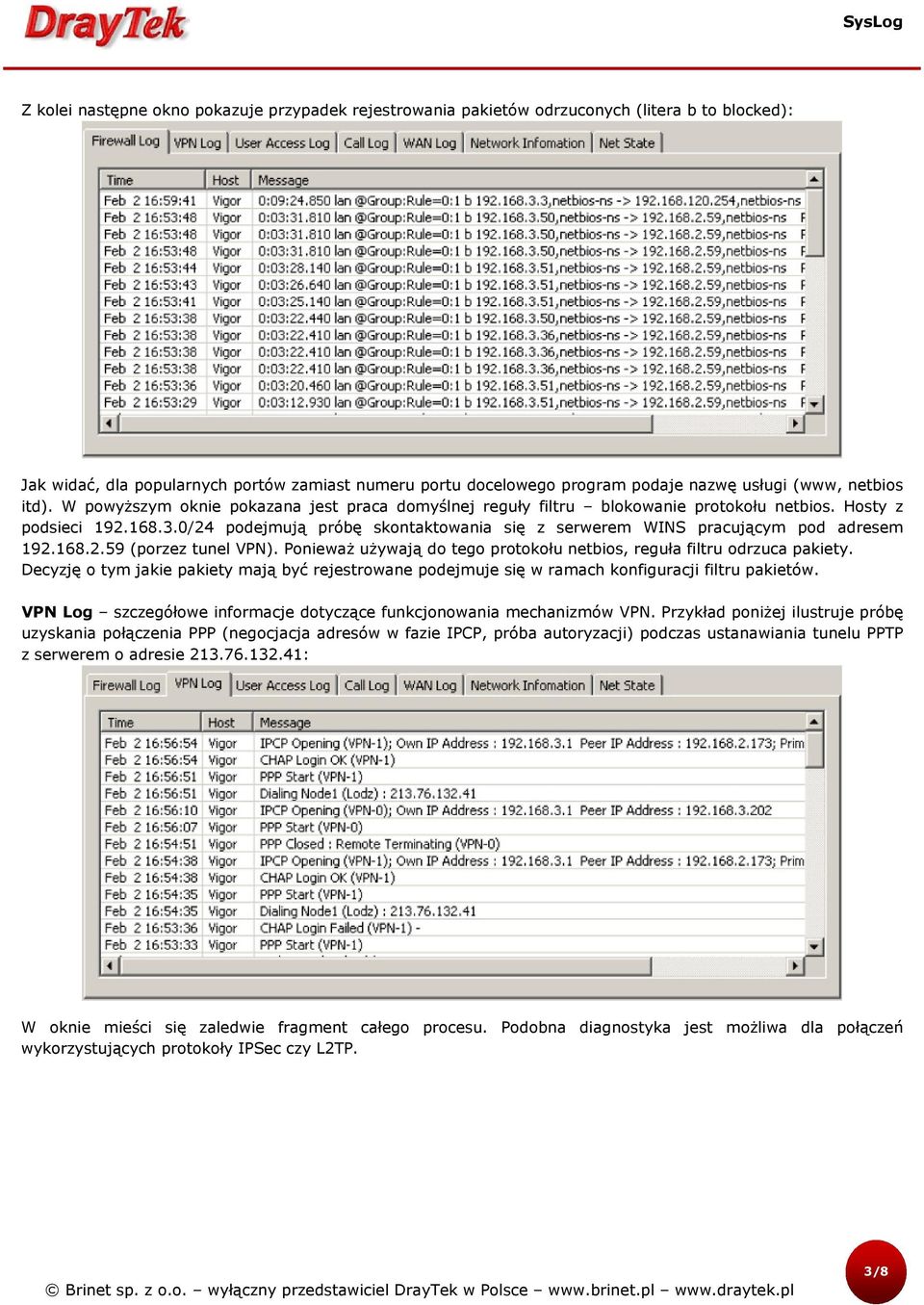

3 Z kolei następne okno pokazuje przypadek rejestrowania pakietów odrzuconych (litera b to blocked): Jak widać, dla popularnych portów zamiast numeru portu docelowego program podaje nazwę usługi (www, netbios itd). W powyższym oknie pokazana jest praca domyślnej reguły filtru blokowanie protokołu netbios. Hosty z podsieci /24 podejmują próbę skontaktowania się z serwerem WINS pracującym pod adresem (porzez tunel VPN). Ponieważ używają do tego protokołu netbios, reguła filtru odrzuca pakiety. Decyzję o tym jakie pakiety mają być rejestrowane podejmuje się w ramach konfiguracji filtru pakietów. VPN Log szczegółowe informacje dotyczące funkcjonowania mechanizmów VPN. Przykład poniżej ilustruje próbę uzyskania połączenia PPP (negocjacja adresów w fazie IPCP, próba autoryzacji) podczas ustanawiania tunelu PPTP z serwerem o adresie : W oknie mieści się zaledwie fragment całego procesu. Podobna diagnostyka jest możliwa dla połączeń wykorzystujących protokoły IPSec czy L2TP. 3/8

0/24 podejmują próbę skontaktowania się z serwerem WINS pracującym pod adresem 192.168.2.59 (porzez tunel VPN). Ponieważ używają do tego protokołu netbios, reguła filtru odrzuca pakiety.

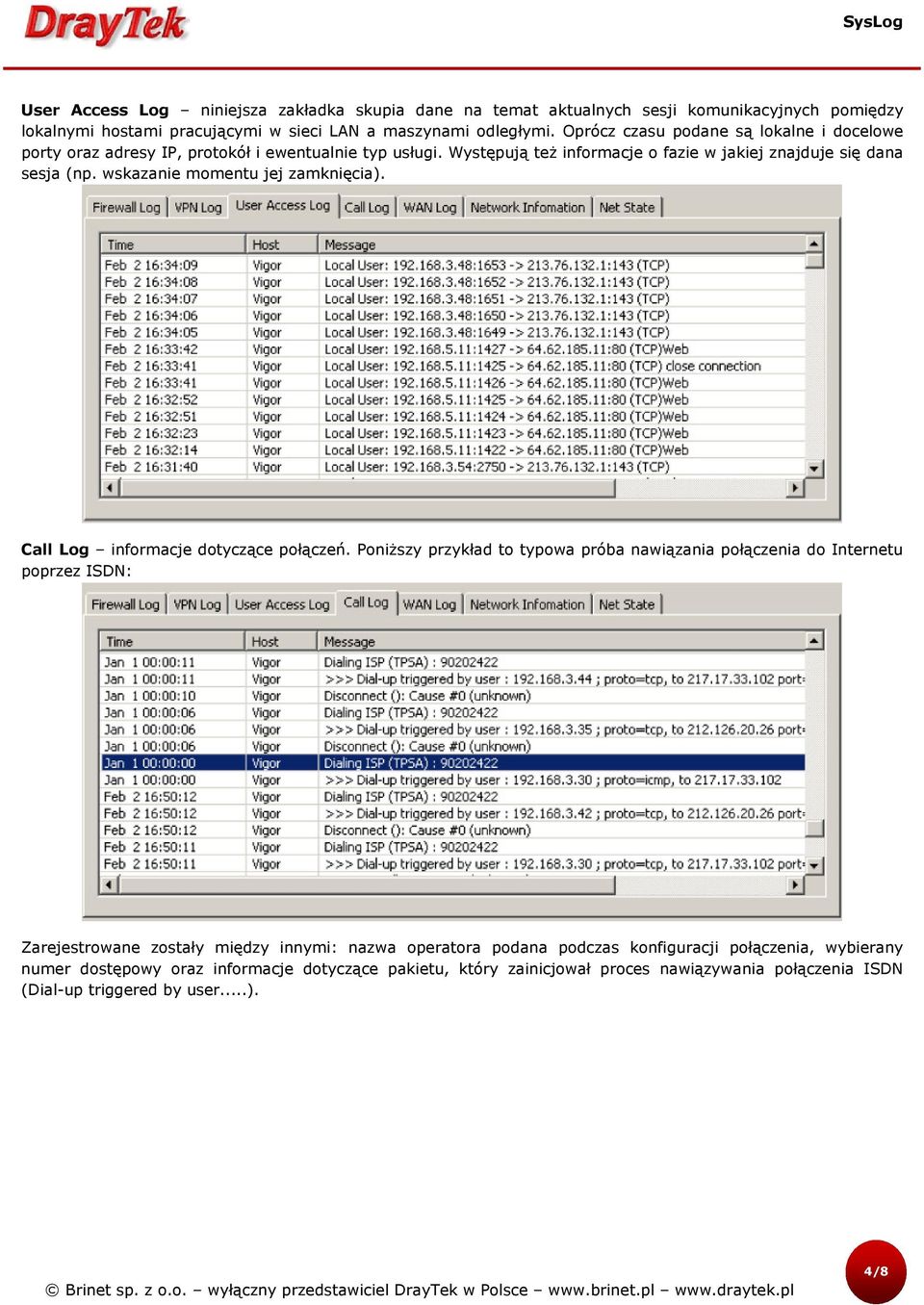

4 User Access Log niniejsza zakładka skupia dane na temat aktualnych sesji komunikacyjnych pomiędzy lokalnymi hostami pracującymi w sieci LAN a maszynami odległymi. Oprócz czasu podane są lokalne i docelowe porty oraz adresy IP, protokół i ewentualnie typ usługi. Występują też informacje o fazie w jakiej znajduje się dana sesja (np. wskazanie momentu jej zamknięcia). Call Log informacje dotyczące połączeń. Poniższy przykład to typowa próba nawiązania połączenia do Internetu poprzez ISDN: Zarejestrowane zostały między innymi: nazwa operatora podana podczas konfiguracji połączenia, wybierany numer dostępowy oraz informacje dotyczące pakietu, który zainicjował proces nawiązywania połączenia ISDN (Dial-up triggered by user...). 4/8

wskazanie momentu jej zamknięcia). Call Log informacje dotyczące połączeń.

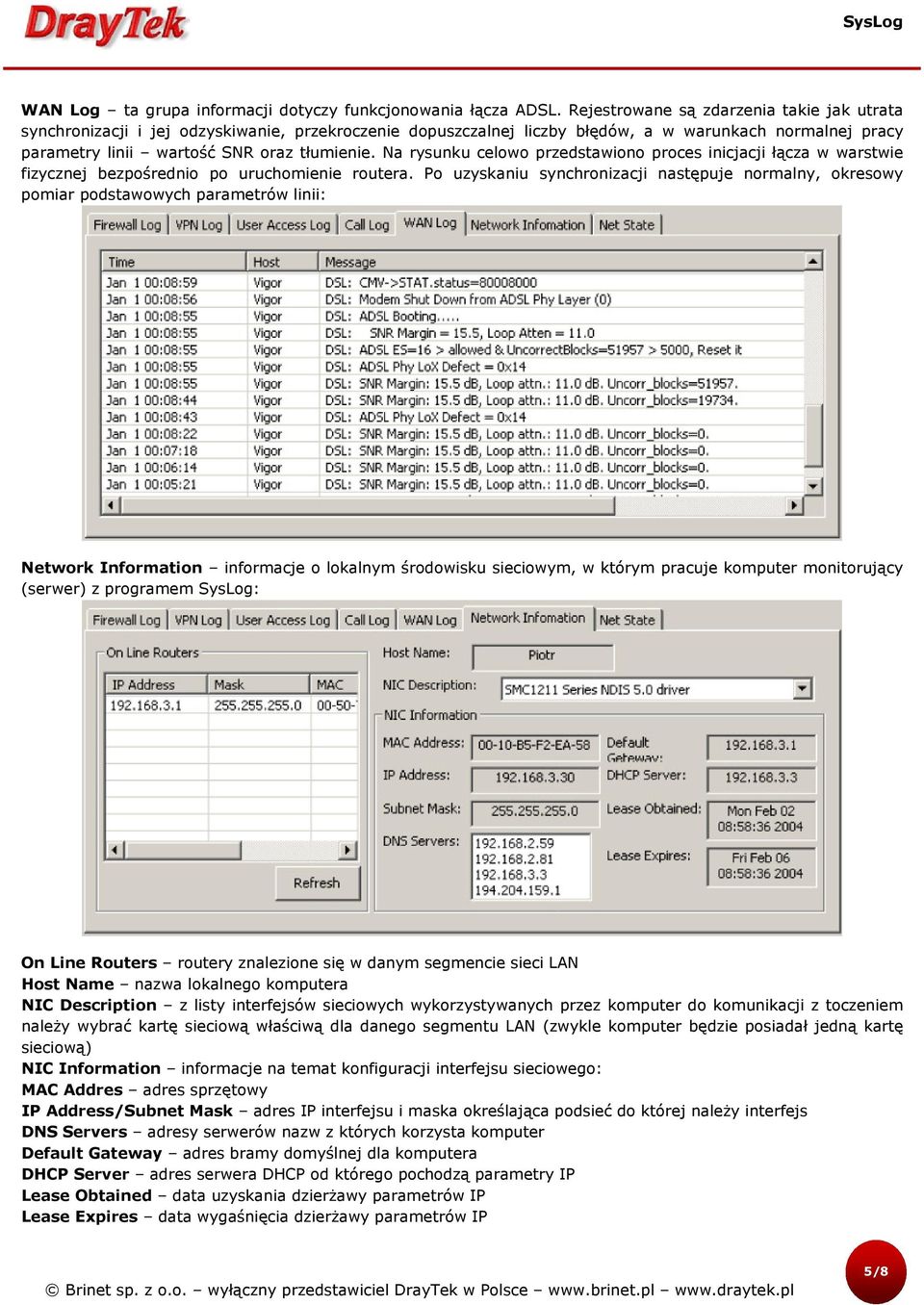

5 WAN Log ta grupa informacji dotyczy funkcjonowania łącza ADSL. Rejestrowane są zdarzenia takie jak utrata synchronizacji i jej odzyskiwanie, przekroczenie dopuszczalnej liczby błędów, a w warunkach normalnej pracy parametry linii wartość SNR oraz tłumienie. Na rysunku celowo przedstawiono proces inicjacji łącza w warstwie fizycznej bezpośrednio po uruchomienie routera. Po uzyskaniu synchronizacji następuje normalny, okresowy pomiar podstawowych parametrów linii: Network Information informacje o lokalnym środowisku sieciowym, w którym pracuje komputer monitorujący (serwer) z programem SysLog: On Line Routers routery znalezione się w danym segmencie sieci LAN Host Name nazwa lokalnego komputera NIC Description z listy interfejsów sieciowych wykorzystywanych przez komputer do komunikacji z toczeniem należy wybrać kartę sieciową właściwą dla danego segmentu LAN (zwykle komputer będzie posiadał jedną kartę sieciową) NIC Information informacje na temat konfiguracji interfejsu sieciowego: MAC Addres adres sprzętowy IP Address/Subnet Mask adres IP interfejsu i maska określająca podsieć do której należy interfejs DNS Servers adresy serwerów nazw z których korzysta komputer Default Gateway adres bramy domyślnej dla komputera DHCP Server adres serwera DHCP od którego pochodzą parametry IP Lease Obtained data uzyskania dzierżawy parametrów IP Lease Expires data wygaśnięcia dzierżawy parametrów IP 5/8

Na rysunku celowo przedstawiono proces inicjacji łącza w warstwie fizycznej bezpośrednio po uruchomienie routera.

Net State informacje odpowiadające użyciu komendy netstat w systemie MS Windows: wykaz połączeń TCP i UDP z udziałem lokalnego komputera monitorującego: W oknie wyświetlane są docelowe adresy IP i

W obszarach LAN Status i WAN Status znajdują się aktualne adresy IP interfejsów LAN i WAN wraz z liczbą wysłanych i odebranych pakietów i średnią szybkością transferu.

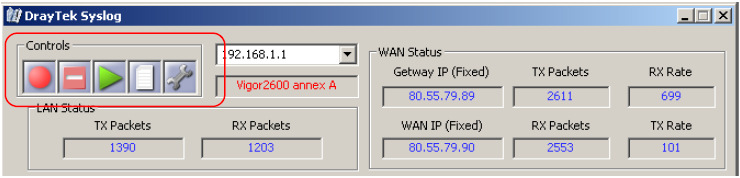

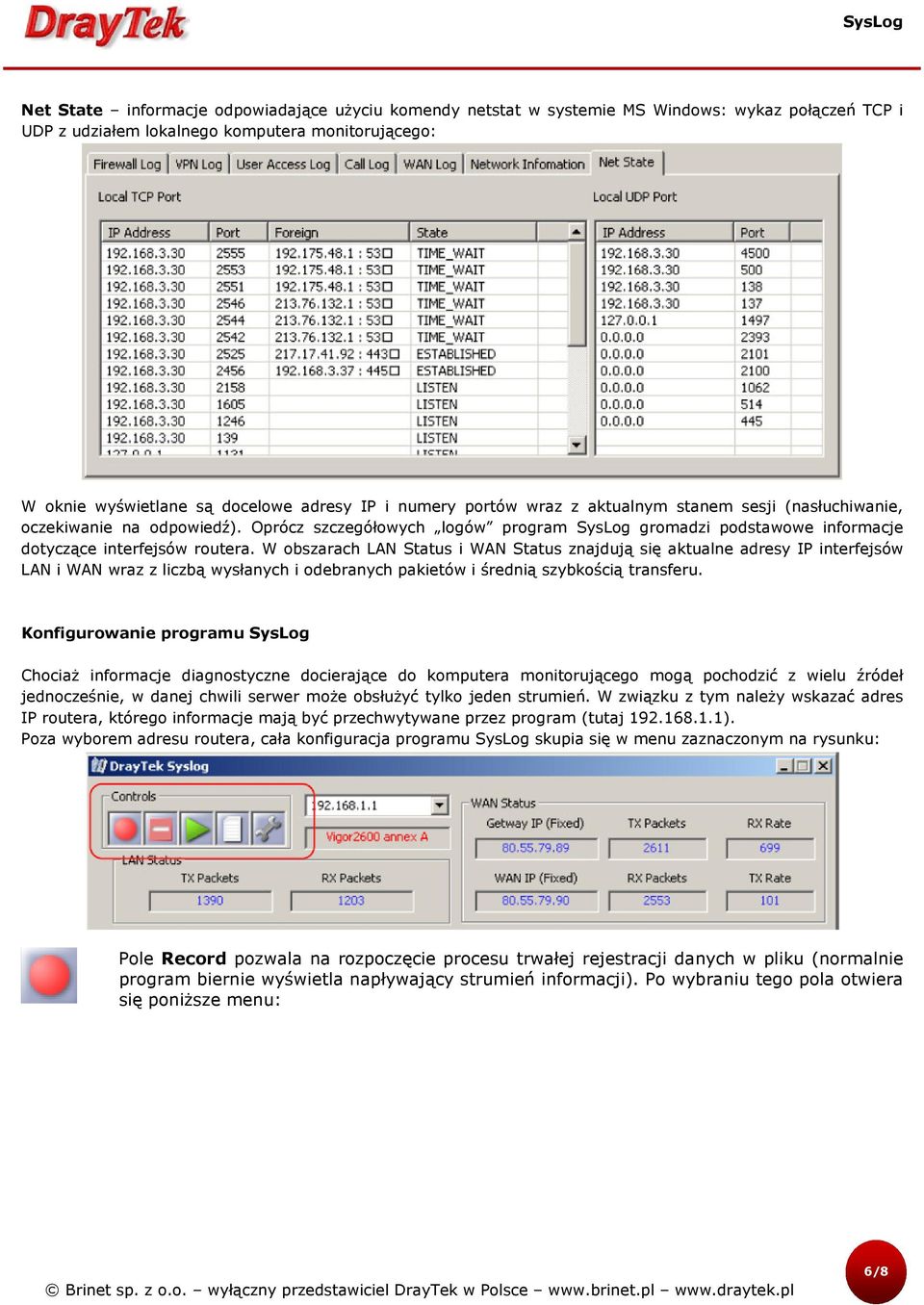

6 Net State informacje odpowiadające użyciu komendy netstat w systemie MS Windows: wykaz połączeń TCP i UDP z udziałem lokalnego komputera monitorującego: W oknie wyświetlane są docelowe adresy IP i numery portów wraz z aktualnym stanem sesji (nasłuchiwanie, oczekiwanie na odpowiedź). Oprócz szczegółowych logów program SysLog gromadzi podstawowe informacje dotyczące interfejsów routera. W obszarach LAN Status i WAN Status znajdują się aktualne adresy IP interfejsów LAN i WAN wraz z liczbą wysłanych i odebranych pakietów i średnią szybkością transferu. Konfigurowanie programu SysLog Chociaż informacje diagnostyczne docierające do komputera monitorującego mogą pochodzić z wielu źródeł jednocześnie, w danej chwili serwer może obsłużyć tylko jeden strumień. W związku z tym należy wskazać adres IP routera, którego informacje mają być przechwytywane przez program (tutaj ). Poza wyborem adresu routera, cała konfiguracja programu SysLog skupia się w menu zaznaczonym na rysunku: Pole Record pozwala na rozpoczęcie procesu trwałej rejestracji danych w pliku (normalnie program biernie wyświetla napływający strumień informacji). Po wybraniu tego pola otwiera się poniższe menu: 6/8

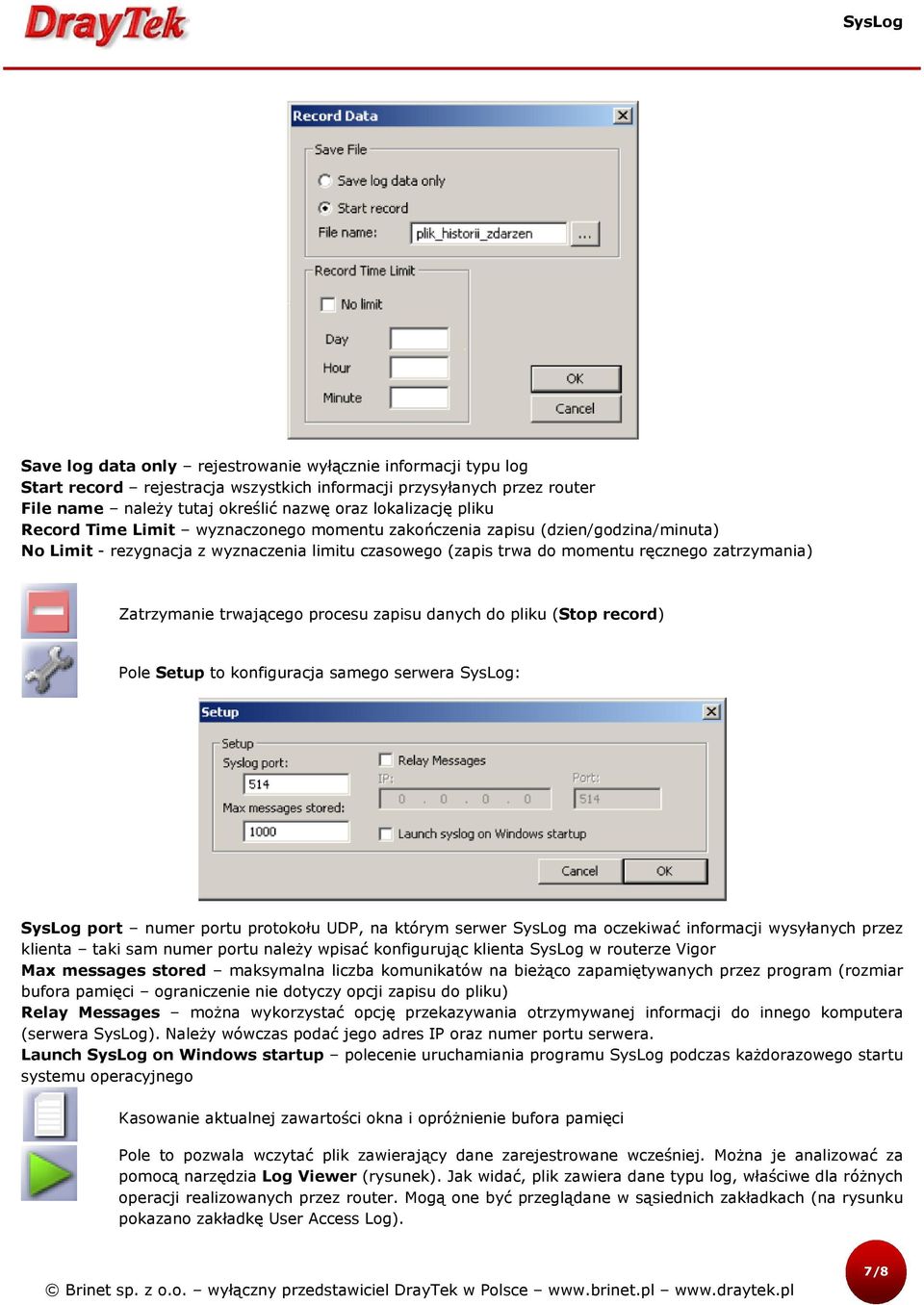

Save log data only rejestrowanie wyłącznie informacji typu log Start record rejestracja wszystkich informacji przysyłanych przez router File name należy tutaj określić nazwę oraz lokalizację pliku

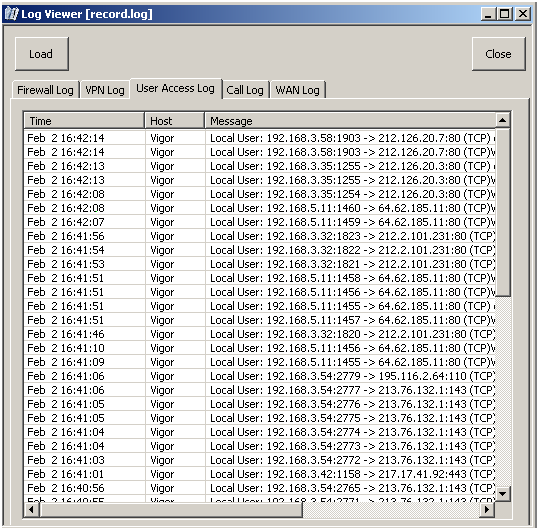

7 Save log data only rejestrowanie wyłącznie informacji typu log Start record rejestracja wszystkich informacji przysyłanych przez router File name należy tutaj określić nazwę oraz lokalizację pliku Record Time Limit wyznaczonego momentu zakończenia zapisu (dzien/godzina/minuta) No Limit - rezygnacja z wyznaczenia limitu czasowego (zapis trwa do momentu ręcznego zatrzymania) Zatrzymanie trwającego procesu zapisu danych do pliku (Stop record) Pole Setup to konfiguracja samego serwera SysLog: SysLog port numer portu protokołu UDP, na którym serwer SysLog ma oczekiwać informacji wysyłanych przez klienta taki sam numer portu należy wpisać konfigurując klienta SysLog w routerze Vigor Max messages stored maksymalna liczba komunikatów na bieżąco zapamiętywanych przez program (rozmiar bufora pamięci ograniczenie nie dotyczy opcji zapisu do pliku) Relay Messages można wykorzystać opcję przekazywania otrzymywanej informacji do innego komputera (serwera SysLog). Należy wówczas podać jego adres IP oraz numer portu serwera. Launch SysLog on Windows startup polecenie uruchamiania programu SysLog podczas każdorazowego startu systemu operacyjnego Kasowanie aktualnej zawartości okna i opróżnienie bufora pamięci Pole to pozwala wczytać plik zawierający dane zarejestrowane wcześniej. Można je analizować za pomocą narzędzia Log Viewer (rysunek). Jak widać, plik zawiera dane typu log, właściwe dla różnych operacji realizowanych przez router. Mogą one być przeglądane w sąsiednich zakładkach (na rysunku pokazano zakładkę User Access Log). 7/8

trwającego procesu zapisu danych do pliku (Stop record) Pole Setup to konfiguracja samego serwera SysLog: SysLog port numer portu protokołu UDP, na którym serwer SysLog ma oczekiwać informacji

Niezależnie od informacji dostępnych w zakładce WAN Log, w dolnej części okna programu SysLog wyświetlany jest bieżący stan łącza ADSL: Mode rodzaj modulacji (tutaj G.

8 Niezależnie od informacji dostępnych w zakładce WAN Log, w dolnej części okna programu SysLog wyświetlany jest bieżący stan łącza ADSL: Mode rodzaj modulacji (tutaj G.DMT) State stan łącza (tutaj łącze jest aktywne) Up Speed prędkość w stronę od routera - w górę ( bit/s) Down Speed prędkość w kierunku w dół - do routera ( bit/s) SNR Margin odstęp sygnału od zakłóceń (w db) Loop Att średnie tłumienie linii Prędkości Up i Down (832 kbit/s i 8 Mbit/s) oddają szybkość sygnalizacji bitowej możliwą do osiągnięcia w warstwie fizycznej łącza. Jest to prędkość podkładu transmisyjnego, którą operator może potencjalnie wykorzystać. Jednak rzeczywista prędkość transmisji dostępna dla użytkownika będzie ograniczona do wartości wyznaczonej podpisaną umową (np. 128 kbit/s i 512 kbit/s) 8/8

sygnału od zakłóceń (w db) Loop Att średnie tłumienie linii Prędkości Up i Down (832 kbit/s i 8 Mbit/s) oddają szybkość sygnalizacji bitowej możliwą do osiągnięcia w warstwie fizycznej łącza.
