1 Zdalna obsługa transcievera H A M R A D I O D E L U X E R e m o t e S e r v e r C o n f i g u r a t i o n Do poprawnej pracy zdalnego dostępu do radiostacji, niezbędne jest działające oprogramowanie Ham Radio Deluxe z moŝliwością sterowania radiem przez komputer i sieć komputerowa lub Internet. W przypadku połączenia Internetowego realizowanego przez modem od Neostrady (przykładowo) nie ma Ŝadnego problemu, zaś w przypadku połączenia z Internetem poprzez bramę internetową wymagane jest odpowiednie skonfigurowanie routera. NaleŜy w Panelu administracyjnym routera dodać regułę do Port Forwarding u, która umoŝliwia dostęp do określonego portu TCP lokalnej maszyny (PC/Notebook) przez router. Normalnie nie ma moŝliwości dostępu do usług naszego komputera z Internetu, który stoi za routerem. Musimy dodać wpis, który odpowiada za przekierowanie ramek przychodzących z Internetu na port 7805 w routerze, na port 7805 komputera w sieci lokalnej. Niektóre routery mają wbudowany firewall, trzeba sprawdzić czy nie jest włączony, a jeśli tak to albo wyłączyć całkowicie albo dodać regułę, która przepuści ruch przychodzący na port 7805 do sieci wewnętrznej LAN. Zakładając, Ŝe usługa będzie pracowała na domyślnym porcie 7805 (moŝe to być inny port), w konfiguracji routera naleŝy podać: - Public Port (port zewnętrzny) Private Port (port wewnętrzny) Port Type (TCP / UDP) - TCP - Host IP Address (IP Host'a) adres IP naszego komputera Przykładowy widok konfiguracji Port Forwarding u w routerze: W konfiguracji komputera nie jest wymagane nic specjalnego, waŝne jest aby połączenia na port 7805 nie były blokowane przez Zaporę Windows lub inny program typu firewall. Dobrze jest teŝ mieć (w przypadku routera) adres IP w komputerze przypisany na stałe, aby się nie zmieniał. Przy kaŝdym połączeniu z Internetem otrzymujemy od Providera inny numer publiczny IP. Przez tą niedogodność chcąc łączyć się przez Internet z naszym programem Ham Radio Deluxe trzeba znać aktualne IP zewnętrzne. W ustaleniu tego numeru pomoŝe Wam narzędzie

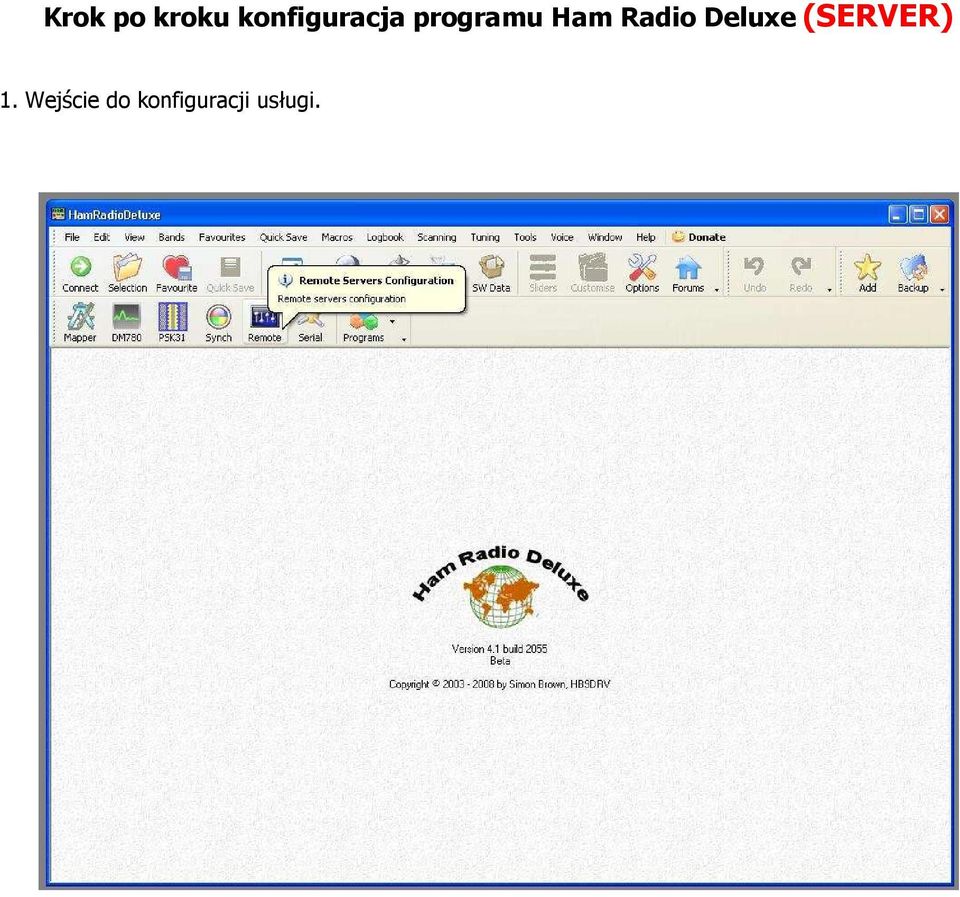

2 Krok po kroku konfiguracja programu Ham Radio Deluxe (SERVER) 1. Wejście do konfiguracji usługi.

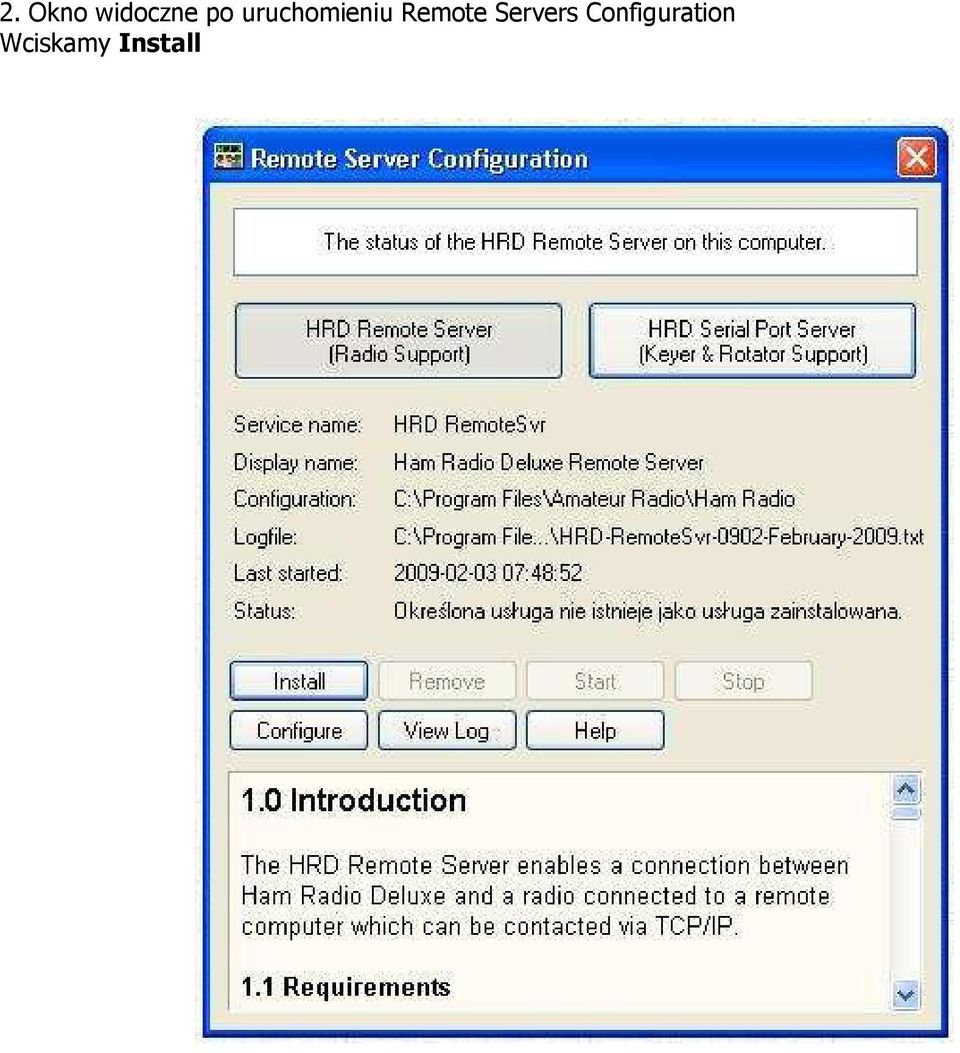

3 2. Okno widoczne po uruchomieniu Remote Servers Configuration Wciskamy Install

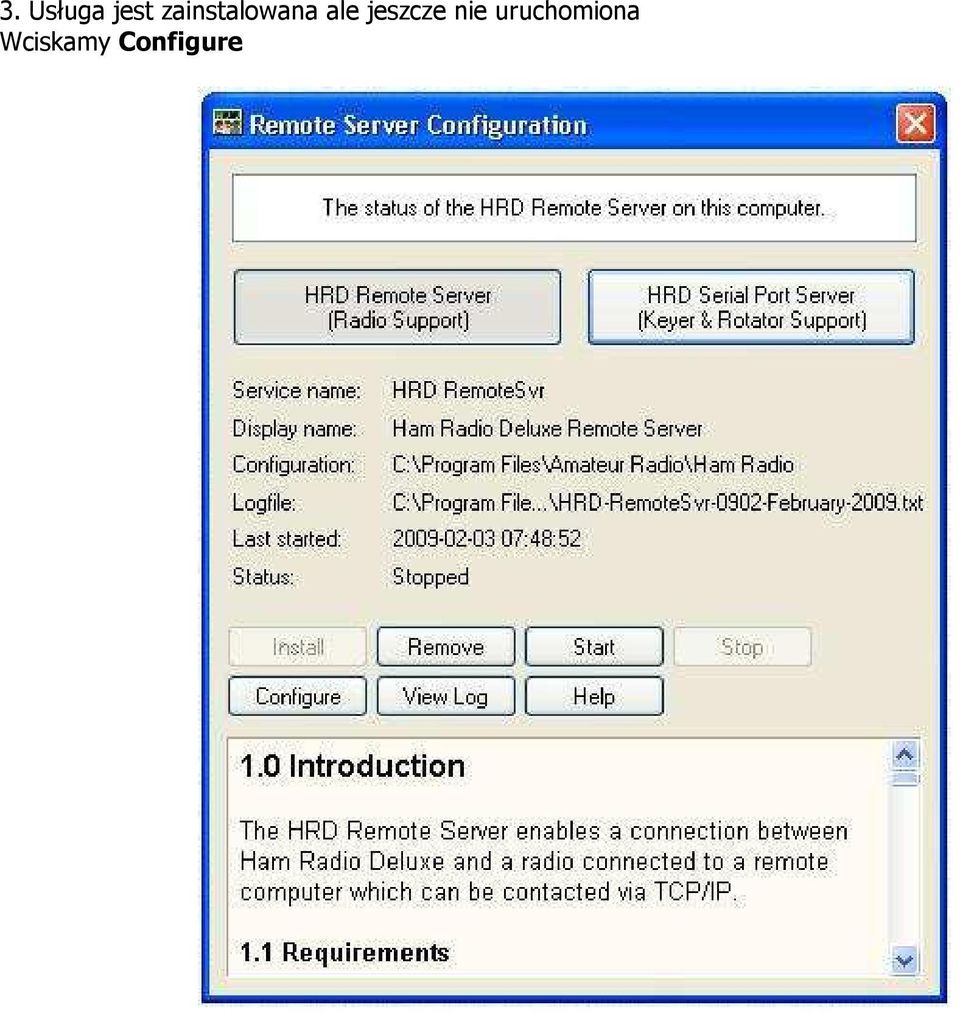

4 3. Usługa jest zainstalowana ale jeszcze nie uruchomiona Wciskamy Configure

5 4. Okno konfiguracji (plik tekstowy do edycji) Edytujemy na podstawie tego przykładu i zapisujemy ustawienia (zapisz i zamknij) Następnie wciskamy Start, aby uruchomić usługę

6 5. Usługa jest uruchomiona, Remote Server jest gotowy do pracy i czeka na połączenia. Zamykamy konfigurację czerwonym krzyŝykiem.

7 Konfiguracja połączenia na zdalnym komputerze (KLIENT) Następnym etapem jest konfiguracja połączenia ze zdalnym serverem. UWAGA! Jednocześnie moŝe być zestawione tylko jedno połączenie komputer lokalny radio lub komputer zdalny radio. Mamy do dyspozycji port COM, który obsługuje tylko jedno połączenie. NaleŜy pamiętać o tym Ŝeby podczas uruchamiania HRD nie łączyć się z radiem. Program musi być włączony ale nie połączony z radiem. Port COM musi być wolny! Tworzymy nowe połączenie.

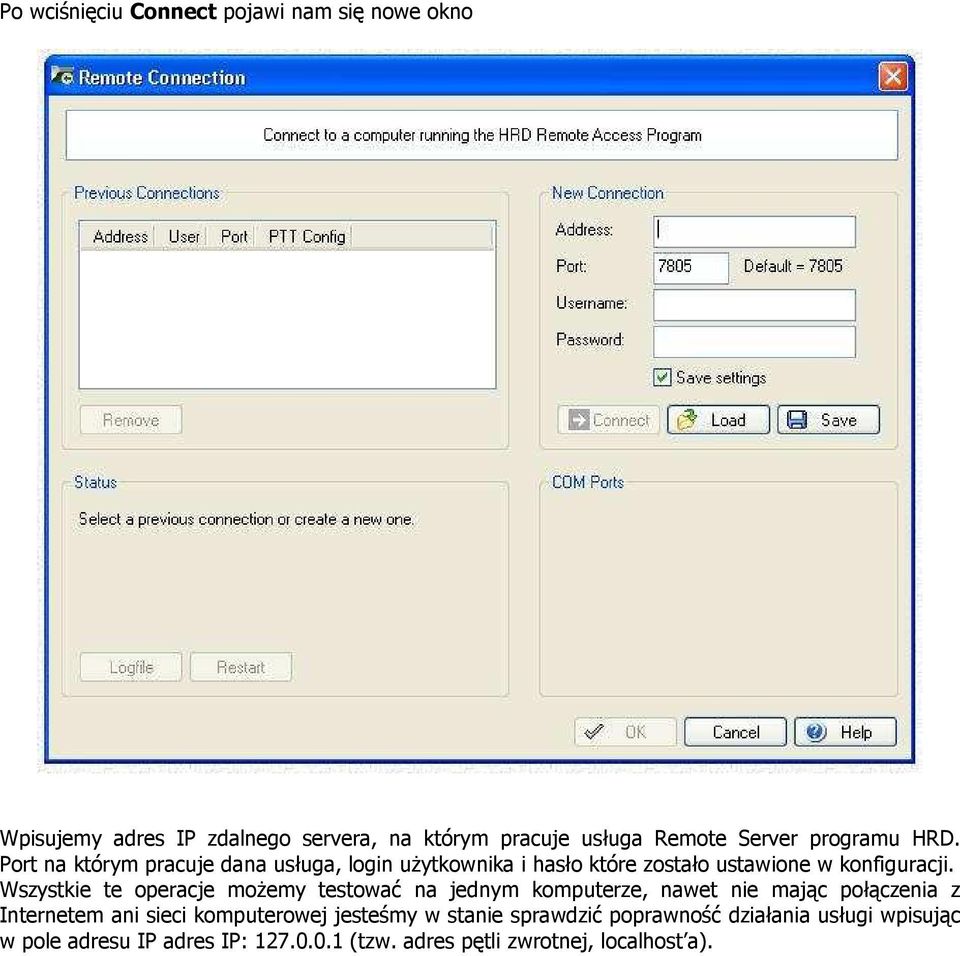

8 Po wciśnięciu Connect pojawi nam się nowe okno Wpisujemy adres IP zdalnego servera, na którym pracuje usługa Remote Server programu HRD. Port na którym pracuje dana usługa, login uŝytkownika i hasło które zostało ustawione w konfiguracji. Wszystkie te operacje moŝemy testować na jednym komputerze, nawet nie mając połączenia z Internetem ani sieci komputerowej jesteśmy w stanie sprawdzić poprawność działania usługi wpisując w pole adresu IP adres IP: (tzw. adres pętli zwrotnej, localhost a).

9 Gdy mamy wpisane IP, login, hasło i nr portu wciskamy Connect, pojawia się okno z informacją, Ŝe nastąpiło połączenie na porcie 7805 i Ŝe zostało uwierzytelnione. Wciskamy OK i mamy juŝ zdalny dostęp do transcievera. Wykorzystując interfejs do emisji cyfrowych bez problemu moŝemy równieŝ odbierać audio z transcievera wykorzystując komunikator Skype. Wystarczy, Ŝe na komputerze podłączonym do Internetu i radia uruchomimy Skypa a i skonfigurujemy tak Ŝeby automatycznie odbierał połączenia od znajomych.

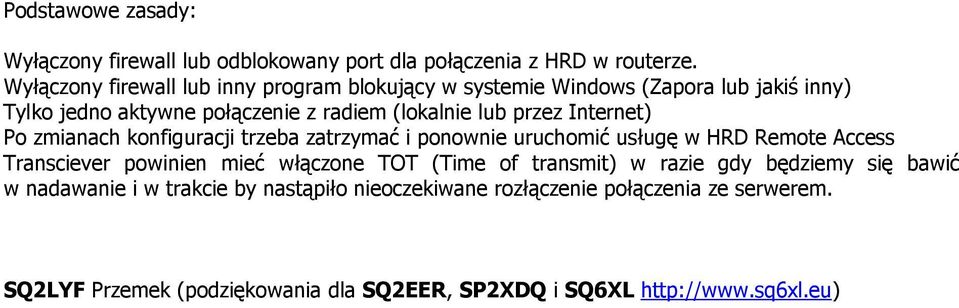

10 Podstawowe zasady: Wyłączony firewall lub odblokowany port dla połączenia z HRD w routerze. Wyłączony firewall lub inny program blokujący w systemie Windows (Zapora lub jakiś inny) Tylko jedno aktywne połączenie z radiem (lokalnie lub przez Internet) Po zmianach konfiguracji trzeba zatrzymać i ponownie uruchomić usługę w HRD Remote Access Transciever powinien mieć włączone TOT (Time of transmit) w razie gdy będziemy się bawić w nadawanie i w trakcie by nastąpiło nieoczekiwane rozłączenie połączenia ze serwerem. SQ2LYF Przemek (podziękowania dla SQ2EER, SP2XDQ i SQ6XL
