1 Sieci komputerowe Wykład Nr 4 1. Sieci bezprzewodowe 2. Monitorowanie sieci - polecenia

2 Sieci bezprzewodowe Sieci z bezprzewodowymi punktami dostępu bazują na falach radiowych. Punkt dostępu musi mieć połączenie przewodowe. Pozostałe urządzenia łączą się z bezprzewodowym punktem dostępu bez kabli. Urządzenie powinno posiadać obsługę sieci bezprzewodowych. Laptop z obsługa sieci bezprzewodowych może odbierać i wysyłać sygnały radiowe. Punkt dostępu wysyła sygnały do laptopa. Kabel ehernetowy łączy punkt dostępu z przełącznikiem. Fale radiowe mogą zostać zakłócone; mają ograniczony zasięg;

3 Sieci bezprzewodowe - sprzęt Typowy bezprzewodowy punkt dostępu: Kabel sieciowy należy Kabel sieciowy należy podłączyć do portu WAN. Porty LAN widoczne oznaczają, że punkt dostępu może działać jak przełącznik.

4 Sieci bezprzewodowe Lokalizacja bezprzewodowego punktu dostępu: Metalowa ściana może utrudniać przepływ sygnałów radiowych; Punkty dostępu, które obsługują standard G, komunikują się z kartą sieciową dostępną w laptopie typu G; Punkty dostępu mogą obsługiwać różne standardy bezprzewodowe. Dzięki temu jeden punkt dostępu może komunikować się z różnymi klientami bezprzewodowymi; Karty bezprzewodowe oraz punkty dostępu mogą komunikować się ze sobą jeżeli korzystają z tego samego standardu. Punkty dostępu posiadają dodatkowe funkcje np. obsługę drukarek i zewnętrznych dysków twardych. Punkt dostępu z podłączonym zewnętrznym dyskiem twardym tworzy jednostkę NAS (ang. Network Attached Storage). Taki dysk wówczas może być magazynem plików dla wszystkich osób z dostępem do określonej sieci.

5 Sieci bezprzewodowe Testowanie punktu dostępu Należy włączyć obsługę sieci bezprzewodowych; Wybierz z listy dostępnych punktów dostępu swój punkt dostępu; Wpisz hasło jeżeli jest wymagane; Przetestuje połączenie; Problemy: -Brak połączenia kabla z Internetem do punktu bezprzewodowego; -Brak połączenia do Internetu; -Niepoprawny adres IP; -Konfiguracja punktu adresu nieprawidłowa, a więc niepoprawnie udostępnia adresy;

6 Sieci bezprzewodowe DHCP DHCP (ang. Dynamic Host Configuration Protocol) umożliwia automatyczne udostępnianie sieci bez interwencji; Serwer DHCP udostępnia adresy IP z puli adresów; DHCP działa następująco: 1. Wykrywanie serwera DHCP. Klient wysyła sygnał i poszukuje dostępnych serwerów. 2. Oferta DHCP serwer DHCP reaguje na sygnał klienta i udostępnia mu adres IP. 3. Żądanie DHCP - klient wysyła żądanie DHCP. 4. Serwer DHCP wysyła do klienta pakiet DHCPACK (wskazujący czas dzierżawy).

7 Sieci bezprzewodowe Serwer DHCP konfiguracja Po stronie klienta należy włączyć obsługę DHCP; Następnie należy włączyć usługę DHCP w bezprzewodowym punkcie dostępu; domyślnie powinien mieć włączoną usługę DHCP; (punkt działa jako serwer DHCP); Należy określić przedział udostępnianych adresów IP. Ponadto: adres bramy, serwer nazw DNS, czas dzierżawy.

8 Sieci bezprzewodowe Można kontrolować, które urządzenia otrzymają poszczególne adresy IP. W tym celu należy zapisać adresy MAC poszczególnych urządzeń i przypisać im określone IP. Serwer DHCP przestaje reagować jeżeli wyczerpie pulę dostępnych adresów IP. Dzierżawa może trwać od kilku godzin do kilku dni. Serwer DHCP działa z określonym standardem. System operacyjny klienta nie ma zatem znaczenia.

9 Sieci bezprzewodowe NAT Serwer DHCP może przyznać adresy z ograniczonego przedziału. Kiedy pula adresów się wyczerpie, nie reaguje. Aby rozwiązać ten problem można Aby rozwiązać ten problem można zastosować mechanizm NAT (ang. Network AddressTranslation) tłumaczenie adresów sieciowych.

10 Sieci bezprzewodowe - NAT 1. Klient wysyła pakiet do bezprzewodowego punktu dostępu. 2. Punkt dostępu kieruje pakiet do serwera WWW. Następuje tu zmiana źródłowego adresu IP pakietu na adres publiczny IP. Adres zostaje zapisany w tabeli adresów wewnętrznych (tablica translacji). 3. Serwer WWW wysyła żądane informacje pod publiczny adres IP. 4. Punkt dostępu przekazuje dane do klienta. Na podstawie tablicy translacji zmienia docelowy adres IP na adres prywatny.

11 Sieci komputerowe - NAT Translacja NAT obsługują ja routery, zapory, punkty dostępu, niektóre przełączniki i serwery. Dokumenty RFC poświęcone NAT RFC 1631, RFC3022, RFC2663.

12 Sieci bezprzewodowe - Protokoły Koniec lat 90 to prace nad sieciami bezprzewodowymi; Istnieje wiele wersji: A, B, G (2003 rok), N. Wersje różnią się szybkością, przepustowością i zasięgiem. Standardy nie są zgodne ze sobą. Niektóre laptopy mogą nie być obsługiwane przez dany punkt dostępu, jeżeli następuje różnica w standardach.

13 Sieci bezprzewodowe - protokoły Większość nowych punktów dostępu obsługuje kilka protokołów. W tym celu należy skonfigurować punkt dostępu do obsługi protokołów.

14 Mapowanie portów Gwarantuje, że urządzenia spoza wewnętrznej sieci mogą uzyskać dostęp do urządzeń w sieci wewnętrznej; Technika ta polega na wskazaniu w tablicy translacji adresów portu dla danego urządzenia. Wszystkie dane skierowane do tego portu serwer prześle do odpowiedniej maszyny.

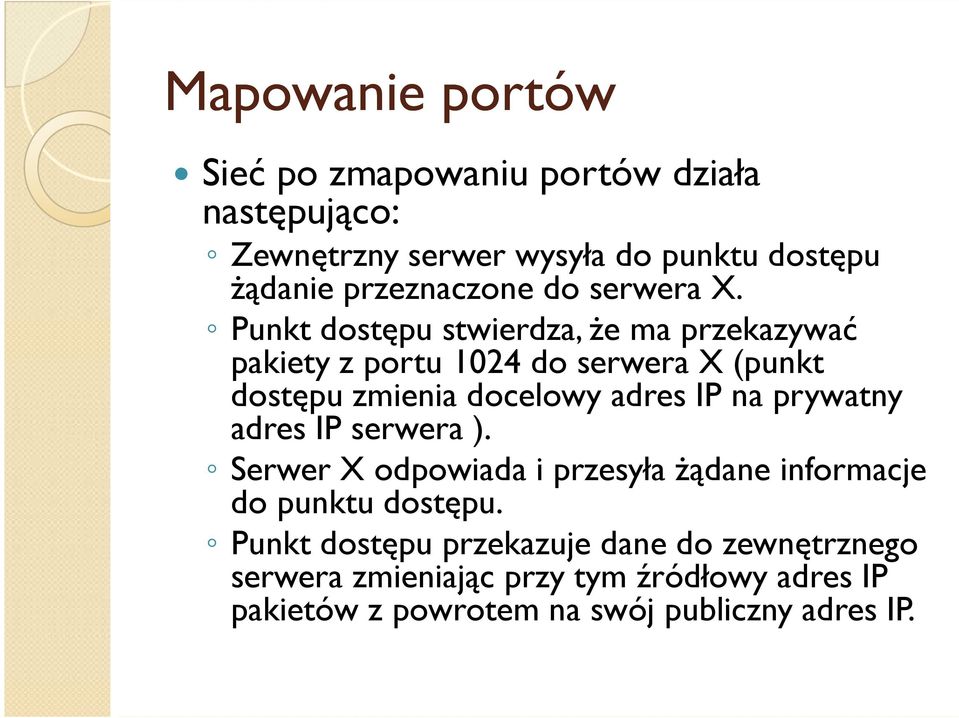

15 Mapowanie portów Sieć po zmapowaniu portów działa następująco: Zewnętrzny serwer wysyła do punktu dostępu żądanie przeznaczone do serwera X. Punkt dostępu stwierdza, że ma przekazywać pakiety z portu 1024 do serwera X (punkt dostępu zmienia docelowy adres IP na prywatny adres IP serwera ). Serwer X odpowiada i przesyła żądane informacje do punktu dostępu. Punkt dostępu przekazuje dane do zewnętrznego serwera zmieniając przy tym źródłowy adres IP pakietów z powrotem na swój publiczny adres IP.

16 Sieci bezprzewodowe Można dokonać zmiany portu; trzeba odpowiednio zmienić ustawienia na serwerze oraz na serwerze NAT zmienić numer portu; Mapowanie działa w każdym protokole; wystarczy uwzględnić te same kwestie, co przy zwykłej translacji NAT;

17 Przydatne polecenia show ip arp instrukcja wyświetla tablicę adresów MAC routera; show ip route instrukcja udostępnia tablicę trasowania routera; show running-config instrukcja pokazuje bieżącą konfigurację routera; show startup-config show interface0/0 FastEthernet counters: polecenie wyświetla statystyki sieci dla danego interfejsu.

18 Projekt sieci Należy zebrać informację na temat wymagań wobec sieci. Opracować fizyczny układ sieci. Przygotuj listę sprzętu sieciowego. Narysuj logiczny diagram sieci. Plan instalacji sieci. Budowa sieci.

19 Sieci komputerowe Dziękuję za uwagę!
