1 PROJEKT BUDOWLANY- BRANŻA ELEKTRYCZNA INFORMACJA BIOZ OBIEKT: ROZBUDOWA HALI PRODUKCYJNEJ KATEGORIA OBIEKTU BUDOWLANEGO: XVIII LOKALIZACJA: Piła, Al. Wojska Polskiego/ ul. Długosza, działka nr 6/4, obręb 00 INWESTOR: KARPOL Sp. z o.o., Al. Wojska Polskiego 66, Piła JEDNOSTKA PROJEKTOWA: Biuro Obsługi Architektonicznej Archi-Graf sp. z o. o. ul. Kossaka 0, Piła PROJEKTANT: mgr inż. Wiesław Kolassa SPRAWDZAJĄCY: mgr inż. Marek Jerzyński styczeń 06r. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 PBK-8-5

2 OŚWIADCZENIE O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ Na podstawie art. 0, ust. 4 ustawy z dnia 7 lipca 994 r. Prawo Budowlane (Dz. U. z 994r. Nr 89 poz. 44, j.t. Dz. U. z 0r. poz. 409 ze zmianami) oświadczamy, że projekt budowlany: ROZBUDOWA HALI PRODUKCYJNEJ, lokalizacja: Piła, Al. Wojska Polskiego/ ul. Długosza, działka nr 6/4, obręb 00, inwestor: KARPOL Sp. z o.o., Al. Wojska Polskiego 66, Piła został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. BRANŻA PROJEKTANT: ELEKTRYCZNA mgr inż Wiesław Kolassa SPRAWDZAJĄCY: mgr inż Marek Jerzyński Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 PBK-8-5

3 Projekt został wykonany przez: Usługi Projektowo Wykonawcze D. W. Kolassa ELK-KOMP Spółka Jawna Białe Błota, Murowaniec, ul. Opalowa wkolassa@tlen.pl tel./fax (5) 48504, Spis treści 4 Spis rysunków... Dokumenty projektanta...4 Dokumenty sprawdzającego...6 Informacje ogólne Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis techniczny wewnętrznych instalacji elektrycznych Kolizje budowlane w terenie Zasilanie budynku Bilans mocy Instalacja gniazd wtykowych i urządzeń technologicznych Instalacja oświetlenia Zasilanie urządzeń wentylacyjnych i grzewczych System detekcji gazu Instalacja odgromowa Rozprowadzenie przewodów w budynku Ochrona od porażeń prądem elektrycznym Szybkie wyłączenie napięcia i wyłączniki różnicowo - prądowe Instalacja ekwipotencjalna Ochrona przed przepięciami Uwagi końcowe... 6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA...4 Spis rysunków PBK PBK PBK PBK PBK PBK PBK Plan sieci zewnętrznych Rzut przyziemia - instalacja gniazd Rzut przyziemia - instalacja oświetlenia Rzut konstrukcji dachu instalacja odgromowa Schemat blokowy zasilania Schemat instalacji detekcji gazu Rozdzielnica TE Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 PBK-8-5

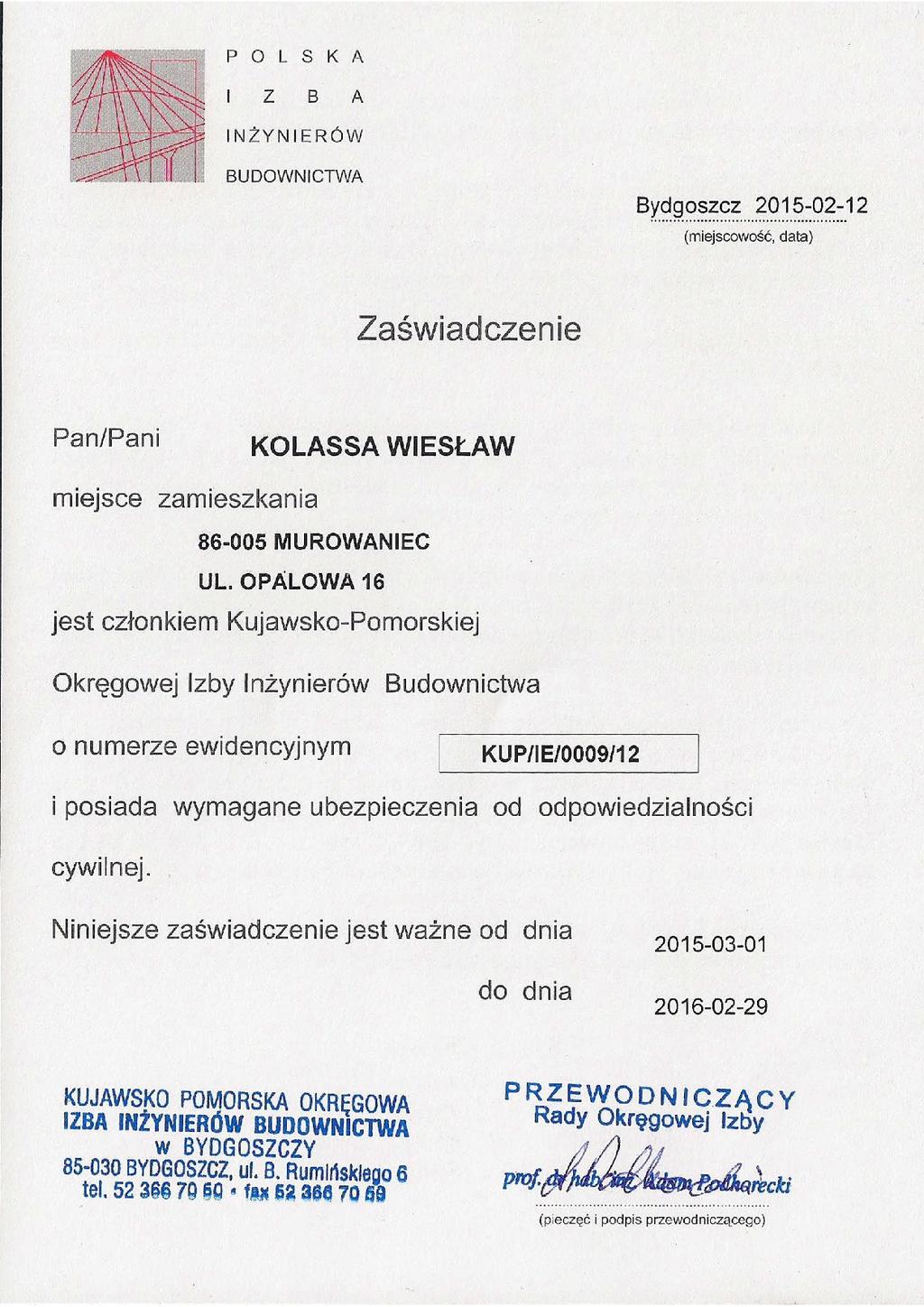

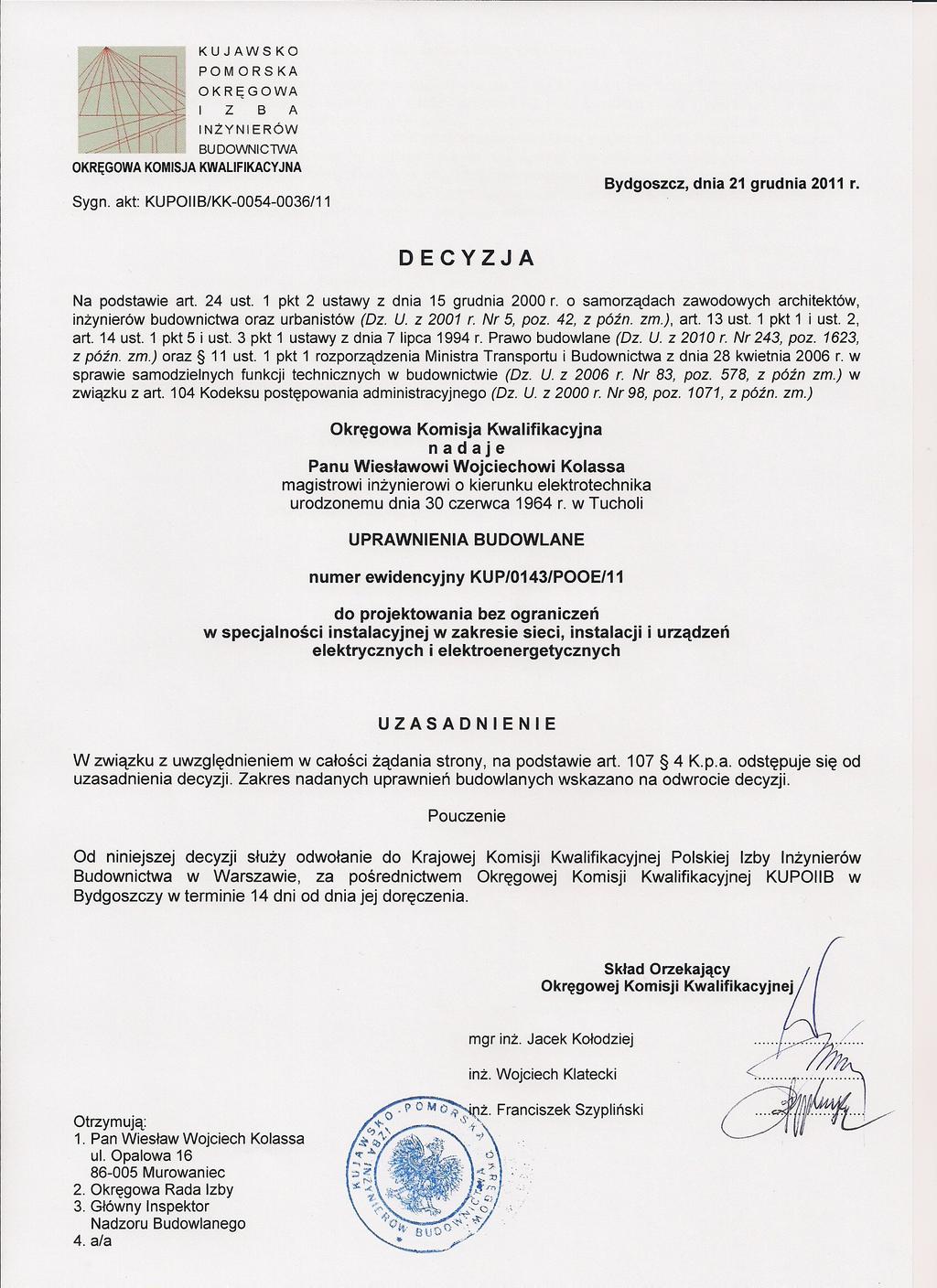

4 Dokumenty projektanta Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 4 PBK-8-5

5 Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 5 PBK-8-5

6 Dokumenty sprawdzającego Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 6 PBK-8-5

7 Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 7 PBK-8-5

8 4 Informacje ogólne 4. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych dla inwestycji pod nazwą: ROZBUDOWA HALI PRODUKCYJNEJ Inwestor: KARPOL Sp. z o.o., Al. Wojska Polskiego 66, Piła 4. Podstawa opracowania Podstawą opracowania projektu jest: zlecenie, projekt architektury, projekty branżowe, ustalenia z Inwestorem, wiedza inżynierska i doświadczenie zawodowe, normy oraz przepisy budowlane, warunki techniczne. 4. Zakres opracowania Projekt zawiera szczegóły w zakresie: likwidacji kolizji budowlanych w terenie, wewnętrznych linii zasilających, tras koryt kablowych, lokalnych tablic elektrycznych, gniazd, zasilania urządzeń, instalacji oświetlenia, instalacji odgromowej, instalacji zasilania urządzeń grzewczych. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 8 PBK-8-5

9 5 Opis techniczny wewnętrznych instalacji elektrycznych 5. Kolizje budowlane w terenie Projektowany budynek jest w kolizji z kablami oświetleniowymi własności Inwestora. Projektuje się likwidację kolidujących odcinków kabli z założeniem ślepych muf na odcinki pozostawione w ziemi. Likwidacją wykonać zgodnie z rysunkiem i zakończyć przed granicą działki. Pozostawione latarnie bez zasilania stoją na sąsiedniej działce i są w przyszłości przeznaczone do likwidacji. 5. Zasilanie budynku Projektuje się lokalną tablicę elektryczna TE do zasilania projektowanego budynku. Tablica TE zasilona zostanie zostanie wewnętrzną linią zasilającą typu 5xYKYx550mm z rozdzielnicy głównej mieszczącej się w istniejącym budynku hali produkcyjnej. Projektowany budynek zasilany będzie w układzie sieci TN-S. W tablicy TE zostanie zlokalizowany wyłącznik główny. Wyłączenie napięcia w przypadku pożaru realizowane będzie przez istniejący wyłącznik główny w istniejącej rozdzielnicy głównej. W tabeli podano obliczenia kabla zasilającego TE: 5. Bilans mocy W tabeli przedstawiono bilans mocy obiektu Obwód Pi [kw] kj Ps [kw] 0,5 0,5 Piec do polimeryzacji 6 6 Kompresor 7 7 Kabina malowania proszkowego,5,5 Gniazda 0V Zestawy gniazd 0/400V 6 0,6,6 Zasilanie napędów bram Oświetlenie,4,4 Nagrzewnice,5,5 Wentylacja,, Inne 0,5 0,5 5,5 0,87 00,95 Komora lakiernicza Komora śrutownicza RAZEM Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 9 PBK-8-5

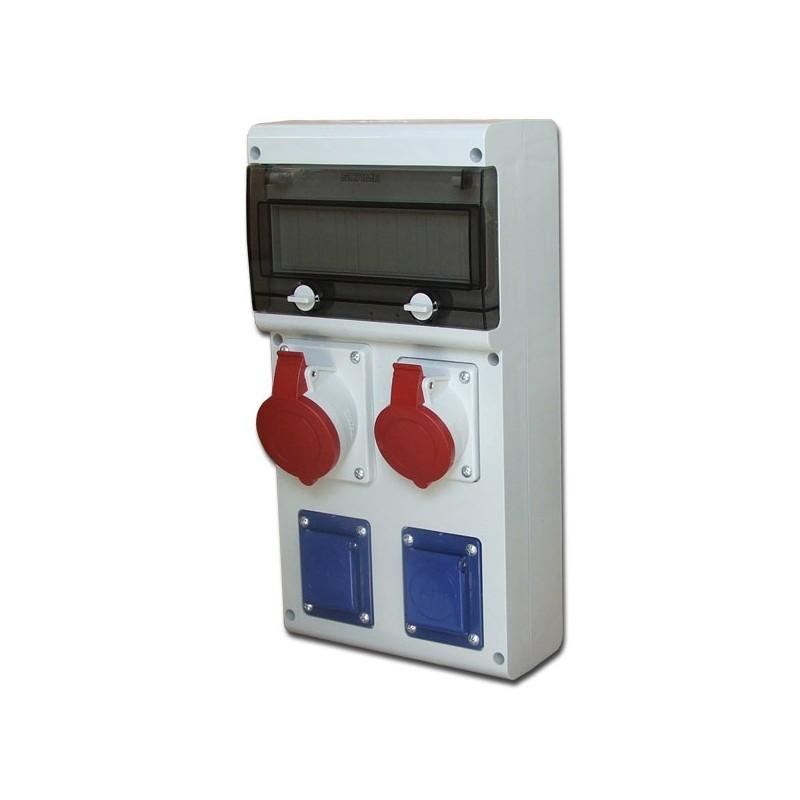

10 moc zainstalowana 5,5 kw współczynnik jednoczesności 0,87 moc szczytowa 00,95 kw szczytowe natężenie prądu 5,4A Inwestor posiada wystarczający zapas mocy na pokrycie zapotrzebowania projektowanego budynku w zakresie aktualnej umowy na dostawę energii elektrycznej. 5.4 Instalacja gniazd wtykowych i urządzeń technologicznych Projektuje się gniazda wtykowe trójfazowe 400V i jednofazowe 0V ogólnego przeznaczenia oraz zasilanie kabiny lakierniczej. W pomieszczeniu hali produkcyjnej oraz w pomieszczeniu technicznym należy stosować osprzęt Scame SK IP44 w zestawach naściennych, każde z gniazd należy wyposażyć w rozłączniki FR0/6A dla gniazd jednofazowych oraz FR0/40A dla gniazd trójfazowych, rozłączniki montować na szynie TH5 w obudowie zestawu. Przykładowe zdjęcia zestawu Scame SK pokazano poniżej. Obraz Podstawa zestawu gniazd Scame SK Dla zasilania bram rolowanych należy stosować pojedyncze gniazda zasilające 0V rodziny Tempera montowane naściennie na wysokości,4m. Obraz Gniazdo pojedyncze Tempera 0V Wszystkie gniazda wtykowe muszą posiadać bolec ochronny. Nie dopuszcza się do zastosowania innych gniazd. Wszystkie obwody gniazd zostały wyposażone w uzupełniającą ochronę przed porażeniem z wykorzystaniem wyłączników różnicowo prądowych. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 0 PBK-8-5

11 5.5 Instalacja oświetlenia Projektuje się oświetlenie elektryczne w dwóch kategoriach: - oświetlenie podstawowe, - oświetlenie awaryjne. Dobór typów opraw oraz ich ilości i rozmieszczenia wykonano tak, aby uwzględnić przede wszystkim klasyfikację prac w projektowanych pomieszczeniach zawartą w projekcie technologii. W pomieszczeniu hali produkcyjnej projektuje się dodatkowe oprawy oświetlenia awaryjnego. Oświetlenie awaryjne po zaniku napięcia zasilającego będzie pracować przez czas h. Oprawy te stanowią grupę opraw oświetlenia awaryjnego i zapewniają wystarczający poziom natężenia oświetlenia dróg ewakuacyjnych oraz dokończenie prostych prac. Wszystkie oprawy oświetlenia awaryjnego zostaną zasilone instalacją czteroprzewodową. Stosować moduły z autotestem. Natężenie oświetlenia awaryjnego na drogach ewakuacyjnych projektuje się na poziomie min. lx. 5.6 Zasilanie urządzeń wentylacyjnych i grzewczych Projektuje się zasilanie dla urządzeń wentylacyjnych nagrzewnic oraz wentylatorów dachowych. Do urządzeń zostanie doprowadzone zasilanie z TE. Obwody wentylatorów dachowych wyposażono w styczniki. Sterowanie wentylatorami odbywać się będzie według algorytmów projektu sanitarnego. Wentylator łazienkowy z regulowanym opóźnieniem czasowym zasilać z obwodu oświetleniowego. 5.7 System detekcji gazu Projektuje się system detekcji gazu zgodnie z rzutem i schematem. System będzie alarmować przekroczenie -go progu stężenia oraz zamykać główny zawór gazu po przekroczeniu -go progu. Projektuje się zasilanie dla systemu detekcji gazu. Zasilanie doprowadzone zostanie z tablicy rozdzielczej TE do centralki systemu detekcji gazu. 5.8 Instalacja odgromowa Przyjmuje się klasę ochronności IV + ochrona przeciwprzepięciowa. Projektuje się zwody poziome połączone z uziomem otokowym za pomocą złącz kontrolnych. Złącza kontrolne wykonać na ścianach zewnętrznych na wysokości 0,5 m nad poziomem ziemi lub posadzki. Przewody odprowadzające należy połączyć przez złącza kontrolne do sztucznego uziomu otokowego. Uziom fundamentowy wykonać taśmą stalową ocynkowaną FeZn 0x4mm układanej w ziemi m od fundamentu budynku na głębokości 0,8m. Wymagana rezystancja uziemienia mniejsza od 0Ω. Wszelkie połączenia odcinków taśmy wykonać technologią spawania łukowego (materiał na zakładkę). Projektuje się przewody uziemiające (wypusty z uziomu) w miejscach wskazanych na rysunku. Uziomy wyprowadzać z zachowaniem m zapasu bednarki. Połączenia wykonać technologią spawania łukowego. Projektowaną instalację odgromową połączyć z istniejąca instalacją odgromową budynku hali. 5.9 Rozprowadzenie przewodów w budynku Kable i przewody prowadzić w korytach kablowych i dalej w rurkach na ścianach lub kanałach kablowych. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 PBK-8-5

12 5.0 Ochrona od porażeń prądem elektrycznym 5.0. Szybkie wyłączenie napięcia i wyłączniki różnicowo - prądowe Podstawową ochronę od porażeń stanowi izolacja przewodów i obudów urządzeń oraz tablic elektrycznych. Jako ochronę dodatkową projektuje się szybkie wyłączenie napięcia zasilania w układzie sieci TN-S. Jako ochronę uzupełniającą dla wybranych obwodów projektuje się wyłączniki różnicowo prądowe o prądzie różnicowym 0 ma Instalacja ekwipotencjalna W budynku projektuje się instalację połączeń wyrównawczych. Projektowane Lokalne Szyny Wyrównawcze LSW w tablicach elektrycznych i w toaletach należy podłączyć do Głównej Szyny Wyrównawczej przy tablicy TE. Główna Szynę Wyrównawczą należy podłączyć do uziomu otokowego. Do uziemienia podłączyć szynę PE w tablicy TE. Minimalne przekroje przewodów ochronnych i wyrównawczych zestawione są w normie PN-IEC Izolowane przewody (żyły) wyrównawcze powinny mieć oznaczenia barwne wymagane dla przewodów ochronnych PE. Podobnie powinny być oznaczone końce przewodów wyrównawczych gołych. Zaciski przewodów wyrównawczych należy oznaczać odpowiednim symbolem graficznym. 5. Ochrona przed przepięciami Projektuje się dwustopniową ochronę przed przepięciami. W tablicy TE zostaną zainstalowane ochronniki typu II. 5. Uwagi końcowe Roboty przygotowawcze: składowanie materiałów, aparatów i urządzeń elektrycznych powinno odbywać się w warunkach zapobiegających zniszczeniu, uszkodzeniu lub pogorszeniu ich własności technicznych. Należy sprawdzić przebieg istniejących instalacji w celu uniknięcia uszkodzenia Trasowanie Trasować instalacje w liniach poziomych i pionowych. Trasa przewodów musi być przejrzysta, prosta i dostępna do prawidłowej konserwacji oraz remontów, a także powinna przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami. Kucie bruzd. Pod potrzeby ułożenia wewnętrznych linii zasilających należy wykuć bruzdy w których układa się rury ochronne lub przewody wtynkowe. Przekrój bruzd należy dostosować do średnicy rur. Przejścia przez ściany i stropy. Wszystkie przejścia obwodów instalacji elektrycznych przez ściany i stropy muszą być chronione przed uszkodzeniami. Przejścia przez ściany należy wykonywać w przepustach rurowych Montaż sprzętu i osprzętu. Sprzęt i osprzęt elektryczny należy stosować zgodnie z wykazem materiałów i PT Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 PBK-8-5

13 Mocowanie do podłoża należy wykonać w sposób trwały, zapewniający mocne i bezpieczne osadzenie. Montaż przewodów elektrycznych Przed przystąpieniem do wciągania przewodów do rur, lub układania w tynku należy sprawdzić prawidłowość wykonanego rurowania i zamocowania sprzętu i osprzętu. Wciąganie przewodów do rur należy wykonać za pomocą specjalnego sprzętu montażowego. Łączenie przewodów. Łączenie przewodów należy wykonać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach technologicznych. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku można przyłączyć przewody o rodzaju wykonania, przekroju i w liczbie, do jakich zacisk ten jest przystosowany. Długość odizolowanej żyły przewodu powinna zapewnić prawidłowe przyłączenie. Końce przewodów miedzianych z żyłami wielodrutowymi powinny być zabezpieczone zaprasowanymi tulejkami.... projektant mgr inż. Wiesław Kolassa Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 PBK-8-5

14 6 INFORMACJA ZDROWIA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Roboty obejmują wykonanie instalacji elektrycznych w temacie: ROZBUDOWA HALI PRODUKCYJNEJ Wykaz istniejących obiektów budowlanych Istniejące budynki produkcyjno-magazynowe Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Istniejące sieci na terenie Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Specyfikacja robót budowlanych stwarzających wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi roboty wykonywane w pobliżu istniejących instalacji do kv będących pod napięciem Rodzaje zagrożeń Skala zagrożenia Miejsce występowania zagrożenia Czas występowania zagrożenia porażenie prądem D w strefie robót w trakcie prac montażowych Skala zagrożenia (w wersji pierwotnej, przed podjęciem działań redukujących zagrożenia) - Duża gdy wskutek działania zagrożenia może nastąpić śmierć lub kalectwo. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do realizacji kierownik robót udzieli pracownikom szczegółowego instruktażu w formie ustnej, obejmującego zaznajomienie z: - zakresem i technologią robót, - harmonogramem robót z podaniem kolejności ich realizacji oraz czasu wykonania, - przewidywanymi zagrożeniami, z podaniem ich rodzaju i skali, czasu i miejsca występowania oraz sposobu wydzielenia i oznakowania miejsca prowadzenia robót, - Instrukcją bezpiecznego wykonywania robót budowlanych. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia Do tych zaleceń przewiduje się: - wyłączenie instalacji spod napięcia i ochrona przed przypadkowym załączeniem, - zapewnienie łączności telefonicznej, - zabezpieczenie miejsc prowadzenia robót przy użyciu np. taśm ostrzegawczych, - stosowanie sprzętu ochronnego i środków ochrony indywidualnej, - stosowanie sprawdzonych, właściwych technologii wykonywania robót. Prace montażowe mogą się odbywać z zachowaniem zasad Instrukcji organizacji bezpiecznej pracy przy urządzeniach i instalacjach elektroenergetycznych do kv. Biuro Obsługi Architektonicznej ARCHI- GRAF sp. z o. o., ul. Kossaka 0, Piła styczeń 06 4 PBK-8-5

15

16

17

18

19

20

21 A B C D E F G H I J Q Q DPX³ 50 0A 50A TX³ (6kA/0kA) 5 ka Q +N 00A Q 40A Q R 0 6A Q4 80A Q5 R 0 0A Q6 R 0 0A PE Oznaczenie obwodu TE/T TE/T TE/T TE/T4 TE/T5 Opis zasilanie wyzwalacza wyłącznika głównego wyłącznik główny Zasilanie komory lakierniczej 400V Zasilanie pieca do polimeryzacji 400V Zasilanie kompresora 400V Zasilanie pieca do polimeryzacji 400V Zasilanie komory śrutowniczej 400V Moc 0,5 kw 6 kw 7 kw kw,5 kw Przekrój przewodu x,5 5x0 5x4 5x5 5x,5 5x,5 Typ kabla HDGs YKY YDY YKY YDY YDY Rozdzielnica TE Projektant: Sprawdzajcy: mgr inz. W.Kolassa mgr inz. M. Jerzynski C B A F E D Data: Rys. 7 Nr. akrusza: / 8

22 A B C D E F G H I J Q P 0A TX³ (6kA/0kA) Q4 P 0A TX³ (6kA/0kA) Q5 0A TX³ (6kA/0kA) Q6 0A TX³ (6kA/0kA) Q7 P 6A TX³ (6kA/0kA) Q8 6A TX³ (6kA/0kA) Q9 6A TX³ (6kA/0kA) Q0 6A TX³ (6kA/0kA) K NO 5A 0V K NO 5A 0V K 4NO 5A 0V K4 4NO 5A 0V PE Oznaczenie obwodu TE/W TE/W TE/W TE/W4 TE/ TE/ TE/ TE/4 Opis Wypust 0V zasilanie wentylatora dachowego Wypust 0V zasilanie wentylatora dachowego Wypust 400V zasilanie wentylatora dachowego Wypust 400V zasilanie wentylatora dachowego Zasilanie 0V Centralka systemu detekcji gazu Zasilanie bramy 400V Zasilanie bramy 400V Zasilanie bramy 400V Moc 0, kw 0, kw 0, kw 0, kw 0, kw kw kw kw Przekrój przewodu x,5 x,5 5x,5 5x,5 x,5 5x,5 5x,5 5x,5 Typ kabla YDY YDY YDY YDY YDY YDY YDY YDY Rozdzielnica TE Projektant: Sprawdzajcy: mgr inz. W.Kolassa mgr inz. M. Jerzynski C B A F E D Data: Rys. 7 Nr. akrusza: / 8

23 A B C D E F G H I J K 4 Q P 6A TX³ (6kA/0kA) Q P 6A TX³ (6kA/0kA) Q DX³ P+N Prawy 6A DX³ (6kA/0kA) Q TX³ 4P 40A Q TX³ 4P 40A Q TX³ 4P 40A Q4 6A TX³ (6kA/0kA) Q5 P 6A TX³ (6kA/0kA) Q6 6A TX³ (6kA/0kA) Q7 P 6A TX³ (6kA/0kA) Q8 6A TX³ (6kA/0kA) Q9 P 6A TX³ (6kA/0kA) PE Oznaczenie obwodu TE/5 TE/6 TE/7 TE/8 TE/9 TE/0 TE/ TE/ TE/ Opis Zasilanie 0V Nagrzewnica gazowa Zasilanie 0V Nagrzewnice wodno-gazowe Gniazda 0V ogólnego przeznaczenia, pom. socjalne,.0 Gniazdo 400V skrzynka z gniazdami pom..0 Gniazda 0V skrzynka z gniazdami pom..0 Gniazdo 400V skrzynka z gniazdami pom..0 Gniazda 0V skrzynka z gniazdami pom..0 Gniazdo 400V skrzynka z gniazdami pom..0 Moc kw 0,5 kw kw 4 kw kw 4 kw kw 4 kw kw Przekrój przewodu x,5 x,5 x,5 5x,5 x,5 5x,5 x,5 5x,5 x,5 Typ kabla YDY YDY YDY YDY YDY YDY YDY YDY YDY Gniazda 0V skrzynka z gniazdami pom..0 Rozdzielnica TE Projektant: Sprawdzajcy: mgr inz. W.Kolassa mgr inz. M. Jerzynski C B A F E D Data: Rys. 7 Nr. akrusza: / 8

24 A B C D E F G H I J 5 Q4 TX³ 4P 40A Q5 TX³ 4P 40A Q6 TX³ 4P 40A Q7 TX³ 4P 5A Q0 6A TX³ (6kA/0kA) Q P 6A TX³ (6kA/0kA) Q 6A TX³ (6kA/0kA) Q P 6A TX³ (6kA/0kA) Q4 6A TX³ (6kA/0kA) Q5 P 6A TX³ (6kA/0kA) Q6 P 0A TX³ (6kA/0kA) Q7 P 0A TX³ (6kA/0kA) 5 K PB400 P 6A K PB400 P 6A PE Oznaczenie obwodu TE/4 TE/5 TE/6 TE/7 TE/8 TE/9 TE/O TE/O Opis Gniazdo 400V skrzynka z gniazdami pom..0 Gniazda 0V skrzynka z gniazdami pom..0 Gniazdo 400V skrzynka z gniazdami pom..0 Gniazda 0V skrzynka z gniazdami pom..0 Gniazdo 400V skrzynka z gniazdami pom..0 Gniazda 0V skrzynka z gniazdami pom..0 Oświetlenie hala.0 Moc 4 kw kw 4 kw kw 4 kw kw kw, kw Przekrój przewodu 5x,5 x,5 5x,5 x,5 5x,5 x,5 x,5 x,5 Typ kabla YDY YDY YDY YDY YDY YDY YDY YDY Oświetlenie hala.0 Rozdzielnica TE Projektant: Sprawdzajcy: mgr inz. W.Kolassa mgr inz. M. Jerzynski C B A F E D Data: Rys. 7 Nr. akrusza: 4 / 8

25 A B C D E F G H I J 4 Q0 P 6A TX³ (6kA/0kA) 4 Q8 P 0A TX³ (6kA/0kA) Q9 P 0A TX³ (6kA/0kA) K PB400 P 6A PE Oznaczenie obwodu TE/O TE/O4 TE/AW Opis Oświetlenie hala.0 Oświetlenie pom Oświetlenie awaryjne Moc 0,8 kw 0,5 kw 0, kw Przekrój przewodu x,5 x,5 4x,5 Typ kabla YDY YDY YDY Rozdzielnica TE Projektant: Sprawdzajcy: mgr inz. W.Kolassa mgr inz. M. Jerzynski C B A F E D Data: Rys. 7 Nr. akrusza: 5 / 8

26 Data: Rys. Nr. akrusza: 7 Q6 F Q Q K Q Q4 K CMP Q5 Q K Q6 K4 Q7 Q8 Q5 Q4 Q Q Q Q Q6 Q4 Q5 Q7 Q6 K Q7 K Q8 K Q9 Q0 Q6 Q7 Q Q8 Q9 Q4 Q0 Q Q5 Q9 Q0 Q Q Q Q Q4 Q5 Q Rozdzielnica TE 50 mm Projektant: mgr inz. W.Kolassa C F Sprawdzajcy: mgr inz. M. Jerzynski B A E D 6 / mm

27 Lista materiałów Cennik: Lista urządzeń Producent Referencja Opis Ilość LISTWA PRZYŁĄCZENIOWA IPx N MOD. BLOK LISTEW ROZDZ. BR PASEK ZAŚLEPEK 4M 0005 XL 400 ROZDZ. METAL W WSP. TH 5 ALU. + ZACZEPY 4M REGUL PODST DPX 60/50 Z/BEZ R-PR 0055 DRZWI PROFILOWANE METAL W OSŁONA METALOWA 4M W OSŁONA METALOWA 4M W OSŁONA METAL. DPX 60/50 PION OSŁONA PEŁNA W. 50 SZ. 600 /4 OBR. 004 OSŁONA PEŁNA W. 00 SZ. 600 /4 OBR. 004 OSŁONA PEŁNA W. 50 SZ. 600 /4 OBR PODST. BEZP. SP PODST. BEZP. SP PODST. BEZP. SP58 +N 0785 PRZEWÓD EKWIPOTENCJALNY 0744 SZYNA ZASILAJĄCA 000 x 8 x WYŁ. S0 TX 6000A B WYŁ. S0 TX 6000A C6 P 404 WYŁ. S0 TX 6000A C0 P WYŁ. S0 TX 6000A C6 P WYŁ. S0 TX 6000A C WYŁ. S0 TX 6000A C WSPORNIK DYSTANS. AL DO 0 MOD 40 P DX C6 0MA P AC 4707 P04 TX 5A 0MA 4P AC 4708 P04 TX 40A 0MA 4P AC 6 47 OGRANICZNIK PRZEP. T 0KA +N 4408 PRZEKAŹNIK BISTAB. PB40 NO 6 A 45 STYCZNIK SM45 5A NO 0V 455 STYCZNIK SM45 5A 0 4NO MAN 4009 WYŁ. DPX 50 50A 5kA 406 WYZW. WZROST. DPX V AC/DC 407 PŁYTKA MOC. DPX 50 NA TH ROZŁ. BEZP. R 0 0 A ROZŁ. BEZP. R 0 6 A Nr. projektu: Nr. rysunku: Autor: Data: TE C B A F E D Nr. akrusza: 7 / 8

28 Lista materiałów Cennik: Lista urządzeń dodatkowych Producent Referencja Opis Ilość PF przekaźnik faz Nr. projektu: Nr. rysunku: Autor: Data: TE C B A F E D Nr. akrusza: 8 / 8
