SUSZENIE / LIOFILIZACJA

Transkrypt

1 SUSZENIE / LIOFILIZACJA -- od strony materiału suszonego / od strony powietrza prof. M. Kamioski Gdaosk 2017

2 PLAN Pojęcia, zależności i zasady podstawowe -- wilgotnego powietrza i zmian wilgotności powietrza -- wilgotnego materiału, zmian wilgotności materiału -- kinetyki i dynamiki nawilżania powietrza / suszenia materiału Suszenie od strony powietrza - nawilżanie powietrza Suszenie od strony materiału suszonego - usuwanie wilgoci z materiału suszonego na drodze parowania cieczy (niekoniecznie wody) Liofilizacja - usuwanie wilgoci z materiału suszonego na drodze odparowania z powierzchni fazy stałej - sublimacji -- PROCES SUSZENIA / LIOFILIZACJI operacje jednostkowe z jednoczesną wymianą masy i ciepła -- SUSZENIE / LIOFILIZACJA powinny byd rozpatrywane : - od strony materiału suszonego - od strony powietrza suszącego (jednocześnie nawilżanego)

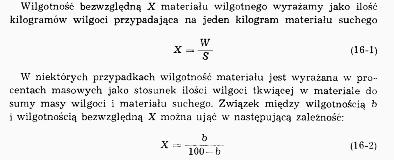

3 Pojęcia i definicje podstawowe

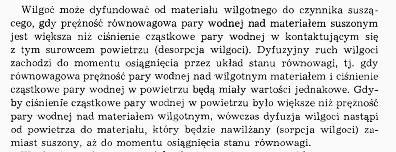

4

5 Właściwości suszarnicze materiału poddawanego suszeniu jakąkolwiek techniką powinny zostad dokładnie zbadane

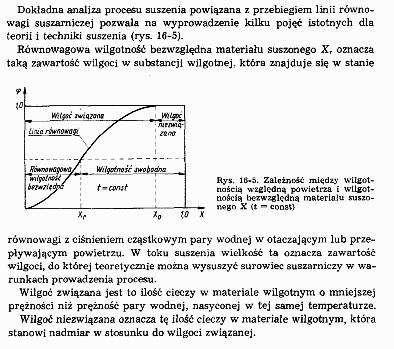

6 Właściwości suszarnicze materiału poddawanego suszeniu jakąkolwiek techniką powinny zostad dokładnie zbadane

7 Właściwości suszarnicze materiału poddawanego suszeniu jakąkolwiek techniką powinny zostad dokładnie zbadane

8 Właściwości suszarnicze materiału poddawanego suszeniu jakąkolwiek techniką powinny zostad dokładnie zbadane

9 Urządzenia suszarnicze suszarnie -- cała gama różnego typu suszarni domena Aparatury --

10

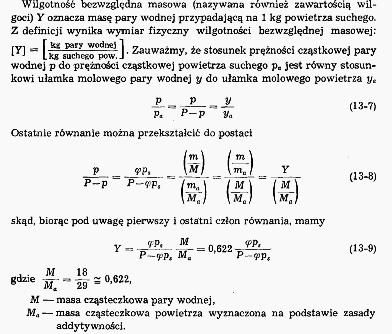

11

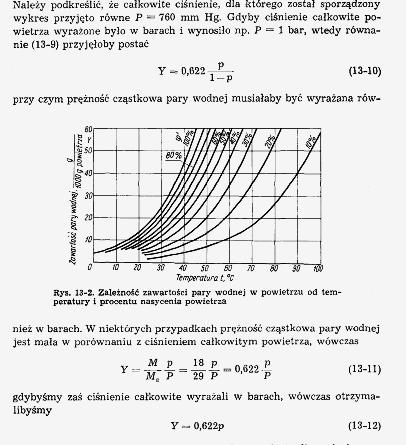

12

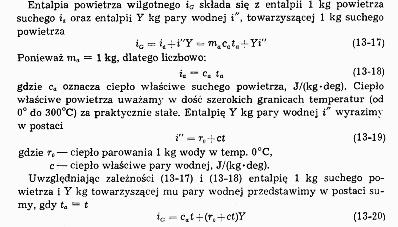

13

14

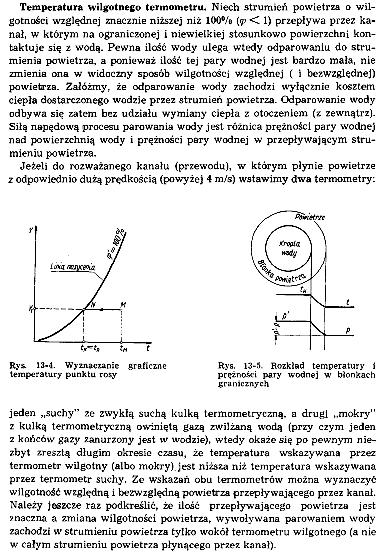

15

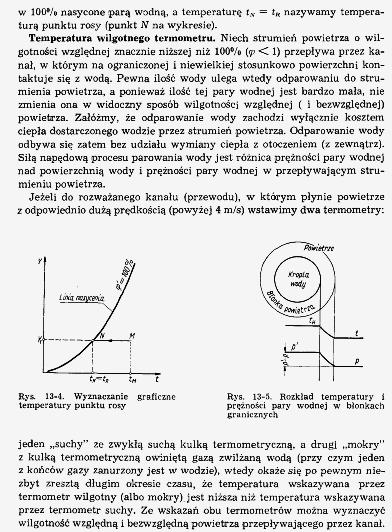

16

17

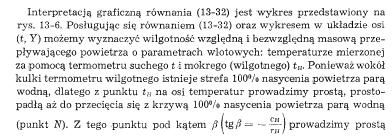

18

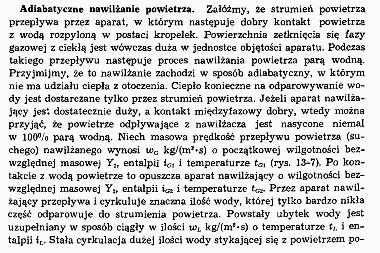

19

20

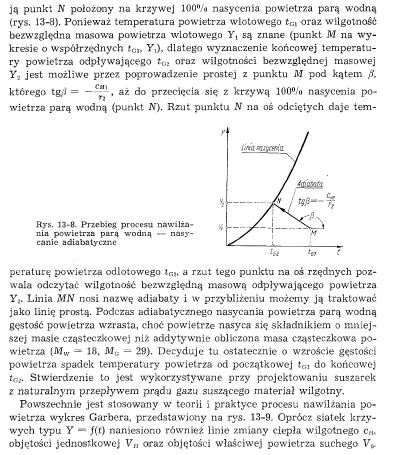

21

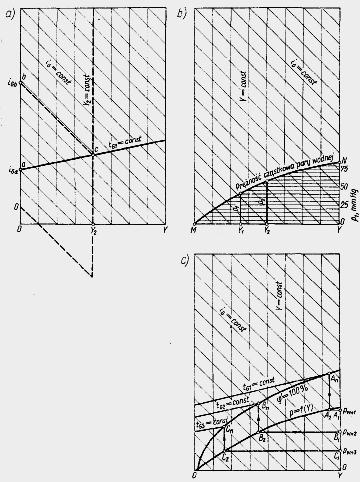

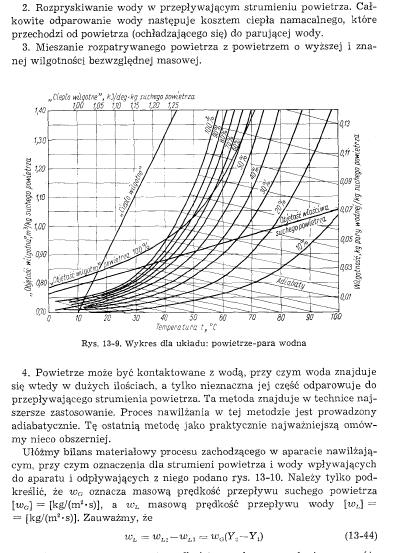

22

23

24 Zasady konstruowania wykresu suszarniczego Moliera Ramzina dla wilgotnego powietrza

25

26

27 LIOFILIZACJA suszenie sublimacyjne Wykres fazowy przedstawiający trzy metody suszenia: zwykłe suszenie (zielona strzałka), liofilizację (niebieska) i suszenie nadkrytyczne (czerwona)

28 H 2 O

29

30 Liofilizacja suszenie sublimacyjne zamrożonych substancji. W metodzie tej rozpuszczalnik jest usuwany w obniżonej temperaturze i pod zmniejszonym ciśnieniem. Umożliwia suszenie produktów termolabilnych (nieodpornych na ogrzewanie). Liofilizację w technologii żywności zastosowano po raz pierwszy w trakcie II wojny światowej na zlecenie rządu Stanów Zjednoczonych zmierzającego do wyprodukowania lekkich wagowo racji żywności dla wojska. Preparaty zliofilizowane (liofilizaty) uzyskuje się w formie bezpostaciowych proszków lub grudek o rozwiniętej (tzn. dużej) powierzchni, co sprawia, że rozpuszczają się szybciej niż preparaty krystaliczne lub szkliste. Mogą byd higroskopijne. Zastosowanie Kawa w postaci liofilizatu Liofilizację stosuje się w: laboratoriach i zakładach chemicznych, biochemicznych, biologii molekularnej, biotechnologicznych itp. do zagęszczania i suszenia związków termolabilnych, takich jak białka, kwasy nukleinowe, pochodne nukleozydów, leków i in. laboratoriach i zakładach farmaceutycznych do zagęszczania i suszenia substancji, technologii żywności do produkcji żywności liofilizowanej, konserwacji drewnianych zabytków, pochodzących z mokrych stanowisk archeologicznych, osuszaniu zalanych i zawilgoconych zbiorów bibliotecznych.

31 Instantyzacja - proces doprowadzenia rozdrobnionego lub wręcz sproszkowanego koncentratu produktu spożywczego do takiego stanu, w którym można go łatwo, a przede wszystkim szybko rozprowadzid lub rozpuścid w wodzie w celu bezpośredniego spożycia lub natychmiastowego wykonania na nim kolejnych czynności przygotowawczych (np. gotowanie). Jest to proces mający zapobiec utrudnieniom podczas mieszania z wodą, takim jak: niejednorodna konsystencja, zbijanie się w grudy itp., jak również eliminujący takie fazy jak: nasiąkanie, pęcznienie, hydroliza itp. Instantyzacja polega na pełnym przetworzeniu danej żywności do produktu koocowego, a następnie całkowitym usunięciu wody w ten sposób, aby ziarna lub inna forma koocowa posiadały odpowiednią strukturę umożliwiającą natychmiastowe przyjęcie tej wody z powrotem. Metody instantyzacji liofilizacja - polega na wymrożeniu wody zawartej w produkcie a następnie usunięcie lodu przez sublimację suszenie rozpyłowe - produkt w stanie płynnym jest rozpylany do gorącej atmosfery i przez wyparowanie wody jest przekształcany w suche, drobne cząstki.

32 Prowadzenie liofilizacji Wykres fazowy przedstawiający trzy metody suszenia: zwykłe suszenie (zielona strzałka), liofilizację (niebieska) i suszenie nadkrytyczne (czerwona) W procesie liofilizacji należy najpierw zamrozid preparat, który chcemy pozbawid wody. W laboratoriach do zamrażania preparatów stosuje się zwykle ciekły azot lub mieszaniny chłodzące (np. suchy lód z etanolem). Zamrożony preparat wprowadza się do próżni (zwykle ciśnienie poniżej 10 Pa), która jest niezbędna do zapewnienia odpowiedniej szybkości sublimacji rozpuszczalnika. Liofilizację przeprowadza się w liofilizatorach. Do liofilizacji stosuje się zazwyczaj rozpuszczalniki o stosunkowo wysokiej temperaturze topnienia, np. wodę*1+ (temperatura topnienia 0 C), benzen[2] (5,5 C) i dioksan[3] (12 C), rzadziej acetonitryl*4+ ( 45 C) lub pirydynę*5+ ( 42 C). Podczas liofilizacji sublimujące cząsteczki rozpuszczalnika potrzebują energii żeby przejśd w stan gazowy (ciepło sublimacji, równe sumie ciepła topnienia i parowania). Pobieranie energii przez te cząsteczki powoduje obniżanie temperatury liofilizowanego preparatu, dzięki czemu liofilizowany preparat może pozostad w stanie zestalonym bez zewnętrznego chłodzenia. W celu utrzymania preparatu w stanie zamrożonym i uzyskania pożądanej szybkości suszenia, do preparatu należy doprowadzad ciepło w ilości zależnej od parametrów procesu (np. ciśnienie i wydajnośd pompy próżniowej, opory przepływu gazu, rodzaj rozpuszczalnika, powierzchnia i objętośd preparatu, powierzchnia naczynia). W przypadku liofilizacji laboratoryjnej w kolbach zazwyczaj wykorzystuje się w tym celu ciepło otoczenia, pozostawiając naczynie w temperaturze pokojowej na powietrzu.

33 Liofilizator laboratoryjny / przemysłowy / Wprowadzanie materiału do liofilizatora Liofilizator jest urządzeniem służącym do prowadzenia procesu liofilizacji. Liofilizator jest zbudowany z pompy próżniowej, urządzenia usuwającego pary rozpuszczalnika (zwykle wymrażacz) oraz komór i naczyo, w których umieszcza się suszone preparaty. Do budowy liofilizatorów stosuje się najczęściej olejowe pompy próżniowe obniżające ciśnienie wewnątrz liofilizatora poniżej 10 Pa. Pompy próżniowe stosowane w liofilizatorach są zwykle wrażliwe na parę wodną i opary rozpuszczalników organicznych. Liofilizatory są wyposażone w zawory i złącza pozwalające przyłączad różnego rodzaju naczynia i komory, w których umieszcza się suszone preparaty. W laboratoriach liofilizację przeprowadza się najczęściej w kubkach wykonanych ze szkła boro-krzemianowego odpornych na nagłe zmiany temperatury (np. podczas zamrażania preparatów) oraz naprężenia (powodowane przez różnice ciśnienia w środku i na zewnątrz naczynia). Liofilizatory laboratoryjne są produkowane w wersjach wolno stojących i stawianych na blacie. Produkowane modele różnią się przede wszystkim pojemnością wymrażacza (zwykle w zakresie od 1 do 20 litrów lodu) oraz temperaturą jego pracy. Najczęściej stosowane są wymrażacze pracujące w temperaturze 50 lub 85 C. Do liofilizacji próbek zawierających rozpuszczalniki o bardzo niskiej temperaturze wrzenia stosuje się wymrażacze o temperaturze 120 C.

34 Żywnośd liofilizowana żywnośd konserwowana metodą liofilizacji, czyli suszenia po zamrożeniu z zastosowaniem obniżonego ciśnienia. Żywnośd liofilizowana jest odwadniana poprzez usunięcie od 70% do 96% wody. Powstrzymuje to rozwój mikroorganizmów i bardzo spowalnia procesy enzymatyczne. Zalety i wady Zalety lekka (6 do 10% masy pierwotnej) szybko się uwadnia (w porównaniu do żywności suszonej) Wady wysoka cena często wymaga uwadniania wrzątkiem

35 Przemiany fazowe wody podczas sublimacji 1. Zamrażanie. Dochodzi do formowania się kryształów lodu, co wywołuje wzrost stężenia i lepkości pozostałej fazy ciekłej. Po obniżeniu temperatury materiału do określonej wartości (Tg') kooczy się wzrost kryształów lodu. Pozostały roztwór międzykrystaliczny uzyskuje maksymalne stężenie substancji rozpuszczalnych i wykazuje cechy amorficzne. Dalsze obniżanie temperatury prowadzi do przechłodzenia zagęszczonej cieczy oraz szybkiego wzrostu jej lepkości. Pomiędzy kryształami lodu tworzy się struktura podobna do szkła. 2. I faza suszenia sublimacyjnego (sublimacja lodu). Podczas tego etapu może dojśd do załamania się wewnętrznej struktury materiału, co jest zjawiskiem niekorzystnym. Zamrażanie powoduje rozdzielenie roztworu wodnego zawartego w produkcie na mieszaninę dwóch faz: kryształy lodu i zagęszczony roztwór wodny. Załamanie się struktury zachodzi w momencie, gdy lepkośd matrycy spowodowana zbyt wysoką temperaturą staje się tak niska, że struktura traci swoją sztywnośd do tego stopnia, że pory zamykają się zanim zostaje zakooczony główny proces suszenia. Obniża się wówczas przepuszczalnośd pary utrudniając suszenie, a także pogarsza się zdolnośd produktu do re-hydracji. Wysublimowanie kryształów lodu powoduje, że nie zamrożona matryca traci szkielet utrzymujący jej sztywnośd. Temperatura, przy której następuje niszczenie struktury (Tc) pozostaje w ścisłym związku z temperaturą Tg'. Poniżej Tg' lepkośd nie zamrożonej matrycy waha się w granicach Pa s), co zapewnia stabilnośd struktury suszonego materiału. Suszenie sublimacyjne na skalę przemysłową prowadzi się zazwyczaj w temperaturach wyższych od Tg', co podnosi ryzyko zniszczenia struktury.

36 3. II faza suszenia sublimacyjnego (dosuszanie) do żądanej wilgotności koocowej następuje wraz z podwyższeniem temperatury materiału do dodatnich wartości. Cały lód powinien zostad wysublimowany w pierwszym okresie suszenia. Podczas dosuszania dochodzi do największego ubytku składników odżywczych oraz pogorszenia cech sensorycznych suszu, w związku z tym woda powinna byd utrzymywana w stanie zeszklenia. Pozwala to na zatrzymanie reakcji chemicznych, a także minimalizuje skurcz tkanek, ze względu na wysoką lepkośd matrycy (1012 Pa s). Temperatura materiału powinna zatem wzrastad zgodnie ze wzrostem wartości temperatury zeszklenia. Wartośd temperatury zeszklenia wysuszonego materiału określa również maksymalną temperaturę zapewniającą stabilnośd produktu podczas przechowywania. Przekroczenie tej temperatury powoduje przejście amorficznej matrycy z bezpostaciowego ciała stałego w formę o konsystencji lepko-elastycznej. Wzrasta wówczas ruchliwośd cząsteczkowa matrycy naruszając stabilnośd fizyko-chemiczną układu. W wysuszonym produkcie zwiększa się tempo reakcji enzymatycznych, nieenzymatycznego brunatnienia oraz procesów utleniania, następuje niszczenie struktury, aglomeracja i zbrylanie suszu jak również utrata związków zapachowych.

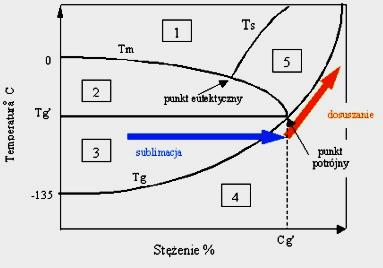

37 Wykres fazowy wody podczas zamrażania: 1 roztwór wodny, 2 lód + stężony roztwór wodny, 3 lód + roztwór o maksymalnym stężeniu (roztwór amorficzny), 4 bezpostaciowe ciało stałe tzw. szkliwo (glass), 5 roztwór przesycony o konsystencji lepko-elastycznej (rubber state), T s krzywa rozpuszczalności, T m krzywa topnienia, T g krzywa przemiany szklistej

38 Zastosowanie procesu liofilizacji W technologii żywności do wytwarzania produktów spożywczych. Po raz pierwszy zastosowano ten proces w latach 50-tych XX wieku w Stanach Zjednoczonych na zlecenie rządu, który zmierzał do wyprodukowania lekkich wagowo i bogatych w niezbędne składniki odżywcze produktów żywnościowych dla wojska i astronautów. Obecnie żywnośd taka jest produkowana komercyjnie i wykorzystywana przez ekstremalnych sportowców podróżników, wspinaczy wysokogórskich i żeglarzy. Metodą tą otrzymywany jest susz o dobrych walorach sensorycznych, wysokiej retencji aromatu oraz nie zmienionej wartości odżywczej w stosunku do surowca. Do żywności takiej nie dodaje się środków konserwujących, co ma istotne znaczenie przy wytarzaniu zdrowej żywności, a obecnośd kryształków lodu w pierwszej fazie procesu zapewnia zachowanie kształtu. Liofilizowane produkty mogą byd łatwo odtwarzane do stanu wyjściowego poprzez rehydrację. Żywnośd suszona sublimacyjnie może charakteryzowad się zmienioną barwą, najczęściej następuje rozpad barwników tj. karotenoidy i chlorofil. Zachodzą reakcje Maillarda oraz utlenianie kwasu askorbinowego. Produkcja żywności na skalę przemysłową spotyka ograniczenia w postaci stosunkowo długiego czasu procesu i dużej energochłonności. Z uwagi na swoje zalety proces suszenia sublimacyjnego ma szerokie zastosowanie w zapewnianiu trwałości i stabilności materiałów biologicznych. Ma to miejsce głównie przy produkcji szczepionek bakteryjnych i wirusowych. W przemyśle farmaceutycznym stosuje się liofilizację do przechowywania surowic, antybiotyków czy hormonów. Także konserwowanie plazmy i składników krwi jest przeprowadzane z zastosowaniem liofilizacji. Preparaty tkankowe, służące do transplantacji chirurgicznych mogą byd poddawane procesowi liofilizacji. Jako metoda przechowywania przeszczepów kostnych, liofilizacja została zaproponowana przez Kreuza i wsp. w roku Do dziś stosuje się techniki łączone ze sterylizacja radiacyjną, wprowadzone przez Tunera w roku 1956.
