1 Akadema Górnczo-Hutncza Wydzał Elektrotechnk, Automatyk, Informatyk Elektronk Koło naukowe MAGNEIK ANAIZA WŁANOŚCI INIKA EUKANCYJNEGO MEODAMI POOWYMI Marcn Welgus Wtold Zomek Opekun naukowy referatu: dr hab. nż. Wesław Jażdżyńsk

2 INIK O ZMIENNEJ EUKANCJI Wśród jednosegmentowych slnków krokowych o wrnku reluktancyjnym rozróżnć można take, w których na jeden begun stojana przypada jeden ząb wrnka take, w których na jeden begun stojana przypada klka zębów wrnka. Obydwe odmany mogą być wykonane w warance symetrycznym bądź nesymetrycznym. W budowe symetrycznej uzwojena dwóch przecwległych begunów tworzą pasmo, natomast budowa nesymetryczna charakteryzuje sę tym, że całe uzwojene jednego pasma jest umeszczone na jednym begune. Dzałane slnka skokowego o wrnku reluktancyjnym opera sę na wykorzystanu momentu reluktancyjnego. lnk ten składa sę z rotora o welu zębach wykonanego z mękkej stal uzwojonego stojana. Kedy uzwojena stojana są zaslane stałym prądem, beguny namagnesowują sę. uch pojawa sę na skutek przycągana zębów rotora przez zaslane beguny stojana. Zasadę dzałana przedstawa ponższy rysunek. ys.. Powstawane momentu reluktancyjnego trumeń w obwodze magnetycznym opsany jest wzorem: φ=i z / m jest funkcją przepływu I z oraz reluktancj magnetycznej. ne pola wykazują dążene do zamknęca w obwodze o najmnejszej reluktancj. W ten sposób powstaje moment obrotowy, który dąży do ustawena wrnka w położenu θ=.

3 W naszym przypadku badalśmy model slnka 6/4 na sześć begunów stojana przypadają cztery beguny wrnka, []. Ponżej przedstawone są równana stanu wynkające z ogólnych równań agrange a opsujące nasz model: ] [ U d ω = ] [ U d ω = ] [ U d ω = obc J J d ] [ = ω = ω d Za pomocą odpowednego programu w środowsku paketu MAAB uzyskalśmy przebeg prądów napęć, jake występują w naszym slnku. Przebeg te przedstawone są na ponższych rysunkach: 5-4 ys. Przebeg prądu, napęca, momentu prędkośc w czase perwszych 5 sekund rozruchu:

4 ys. 3. Przebeg prądu, napęca, momentu prędkośc w stane ustalonym: Funkcja ndukcyjnośc występująca w równanach dynamk została wyznaczona przy pomocy oblczeń polowych programem FEMAG kółka na rys.4, ale w oblczenach symulacyjnych uwzględnono tylko jej podstawową harmonczną ys.4. Przeskalowany przebeg ndukcyjnośc w przedzale, π / 4 Nektóre wynk oblczeń polowych są podane ponżej.

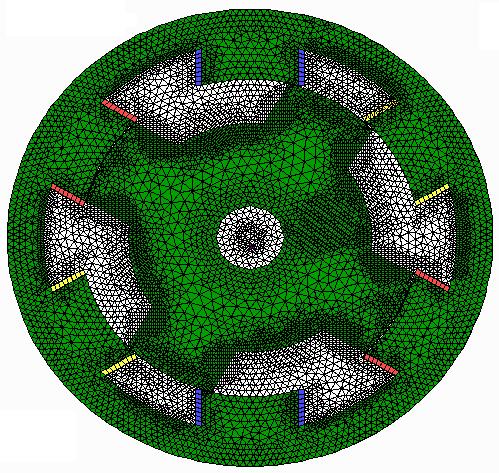

5 ys. 5 Podzał przekroju slnka reluktancyjnego na elementy trójkątne satka przy pomocy programu do oblczeń polowych FEMAG

6 ys. 6 ozkład gęstośc ndukcj magnetycznej na różnych drogach:

7 ys. 7. ozkład gęstośc sły stycznej na różnych drogach:

8 ys. 8 chematyczny wygląd slnka reluktancyjnego w różnych położenach wrnka z odpowadającym lnam ndukcj.

9 Wnosk:. Najwększa wartość ndukcj magnetycznej oraz sły stycznej występuje w szczelne przy begunach z zaslonym uzwojenam stojana.. Wrnk slnka obraca sę w kerunku przecwnym do kerunku obrotu os pola magnetycznego powstającego w stojane. 3. Program do oblczeń polowych FEMAG pozwala przeanalzować rozkład pola magnetycznego D wewnątrz dowolnej maszyny elektrycznej. teratura. ange.a., Canders W.., aube F., Mosebach H. Comparson of dfferent drve systems for a 75 kw electrcal vehcle drve. Proceedngs of the Internatonal Conference on Electrcal Machnes, ICEM, vol.iii, Espoo, Fnland,, str FEMAG. En ystem zur nteraktven numerschen Berechnung elektromagnetscher Felder - Benutzer Anletung, Insttut für Elektrsche Maschnen, EH-Zürch, chwez, tefańczyk P. Analza własnośc układów elektrycznych metodą obczeń polowych z wykorzystanem programu FEMAG, Praca dyplomowa, Kraków, AGH, 4. Jażdżyńsk, W. Badane własnośc maszyn elektrycznych przy pomocy programu FEMAG : Przykłady dla elektromagnesu oraz slnka ndukcyjnego dwuklatkowego. Materały XI Beskdzkego emnarum Elektryków BE 97, 6-9 paźdzernk 997r., Istebna, s
