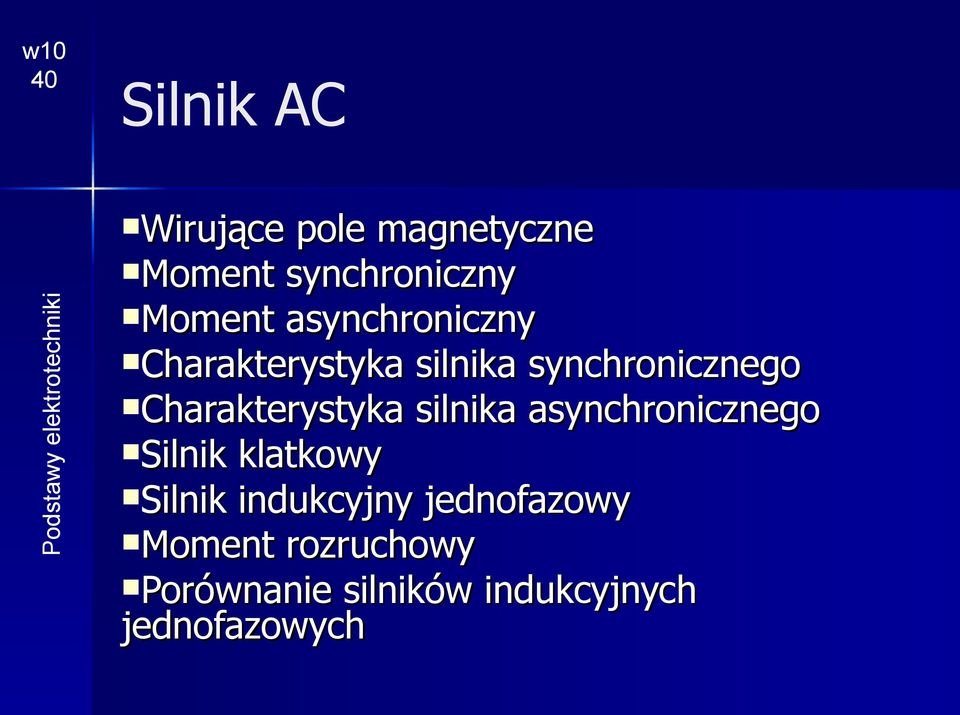

1 40 Wirujące pole magnetyczne Moment synchroniczny Moment asynchroniczny Charakterystyka silnika synchronicznego Charakterystyka silnika asynchronicznego Silnik klatkowy Silnik indukcyjny jednofazowy Moment rozruchowy Porównanie silników indukcyjnych jednofazowych

2

3

4

5

6

7

8

9

10

11

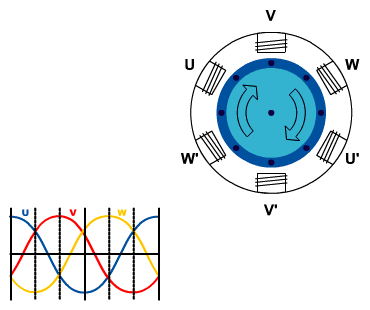

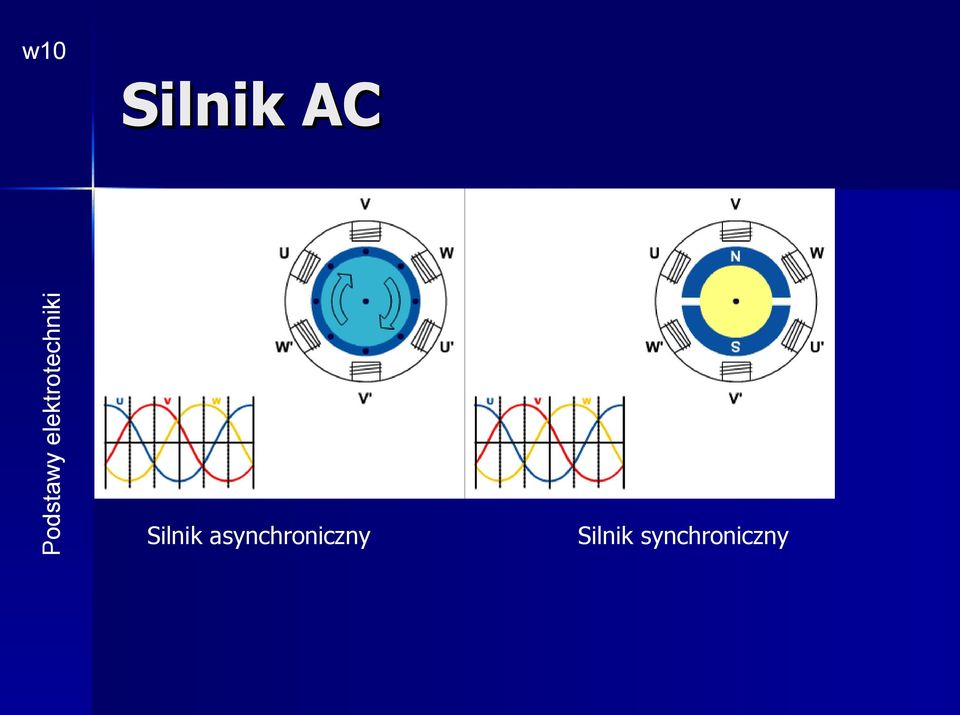

12 Silnik asynchroniczny Silnik synchroniczny

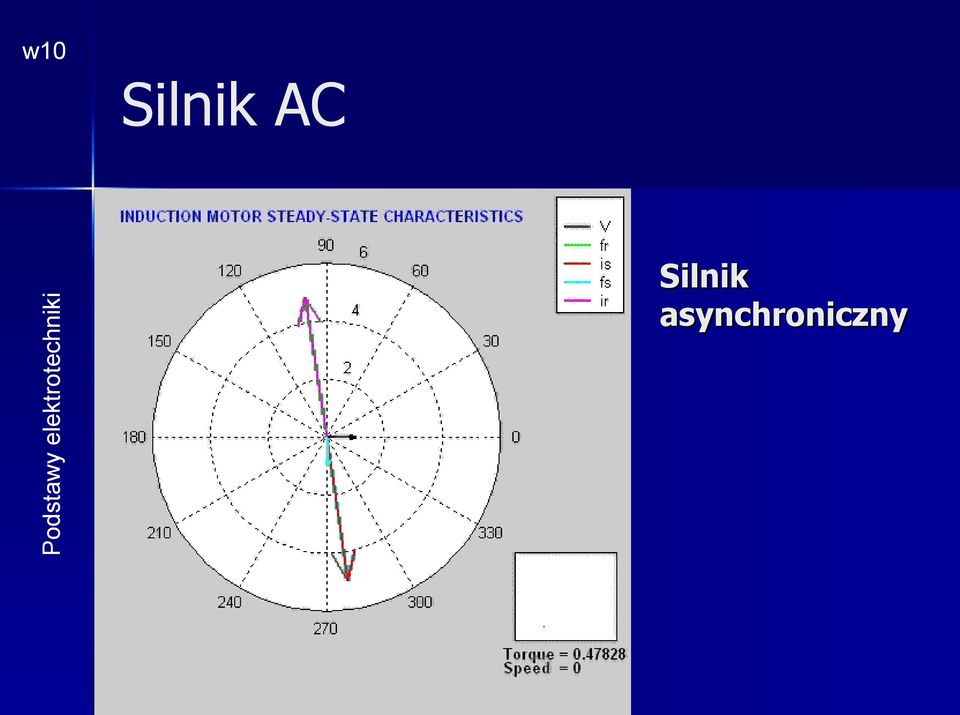

13 Silnik asynchroniczny

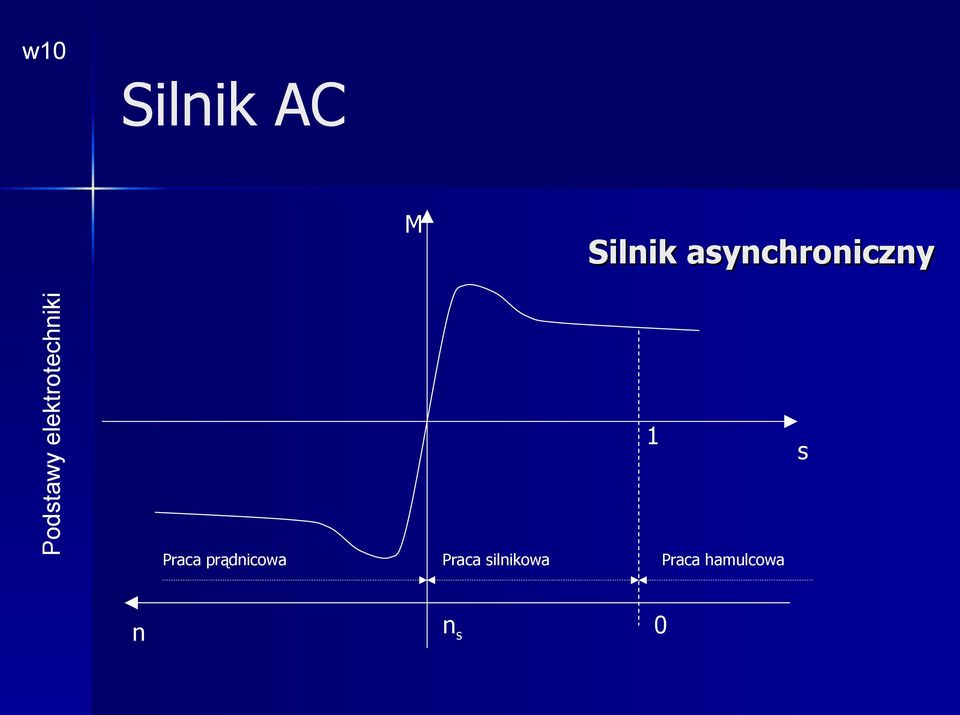

14 M Silnik asynchroniczny Praca prądnicowa Praca silnikowa 1 Praca hamulcowa s n n s 0

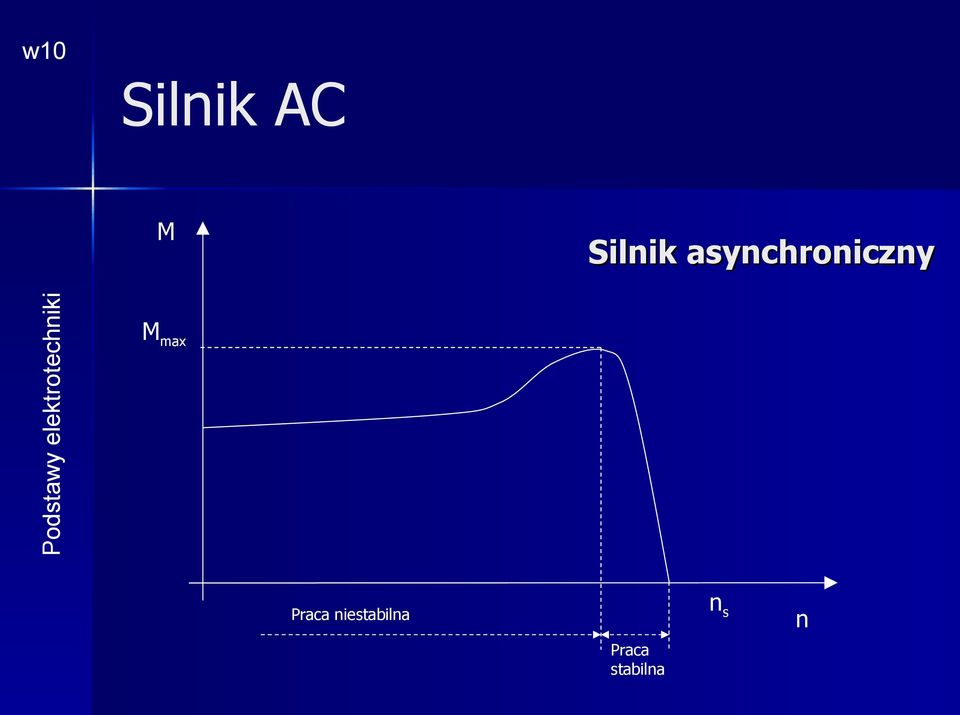

15 M Silnik asynchroniczny M max Praca niestabilna Praca stabilna n s n

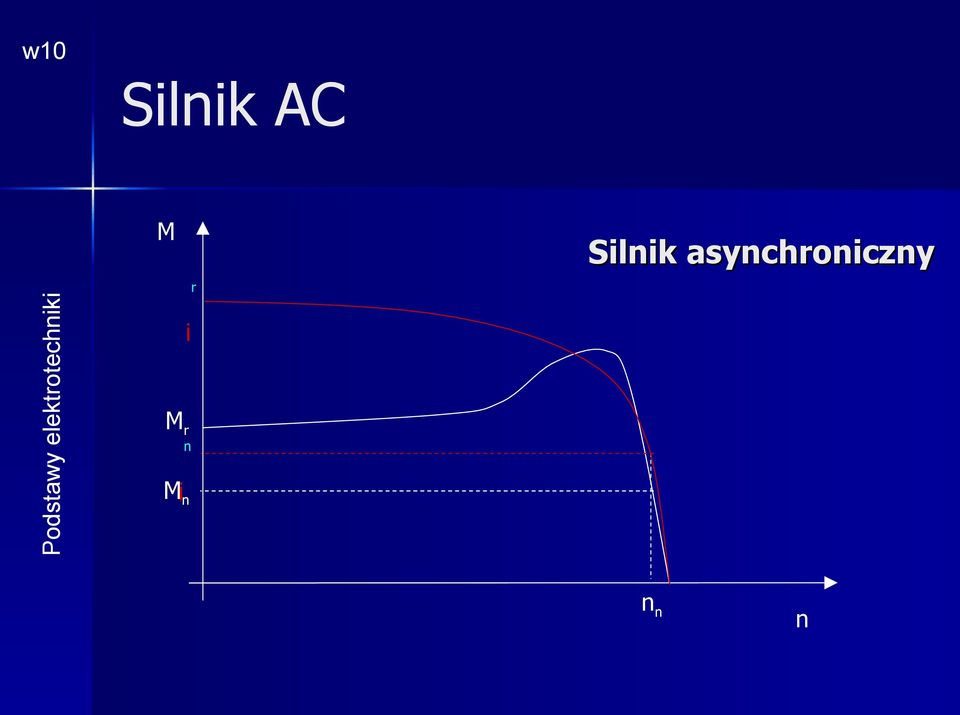

16 M i r M r n Mi n Silnik asynchroniczny n n n

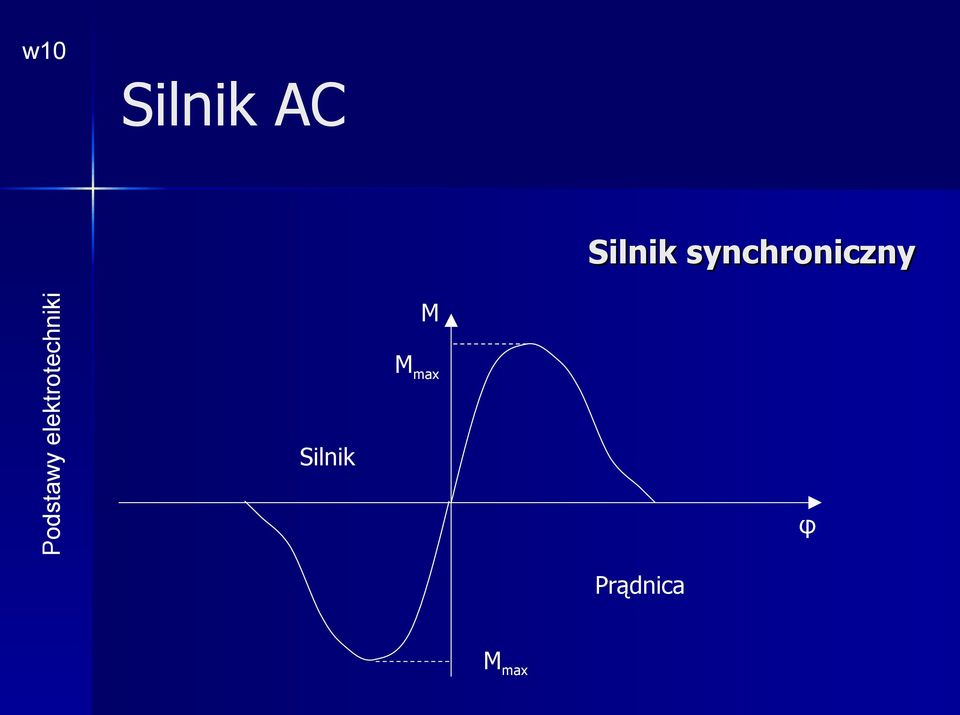

17 Silnik synchroniczny Silnik M M max φ Prądnica M max

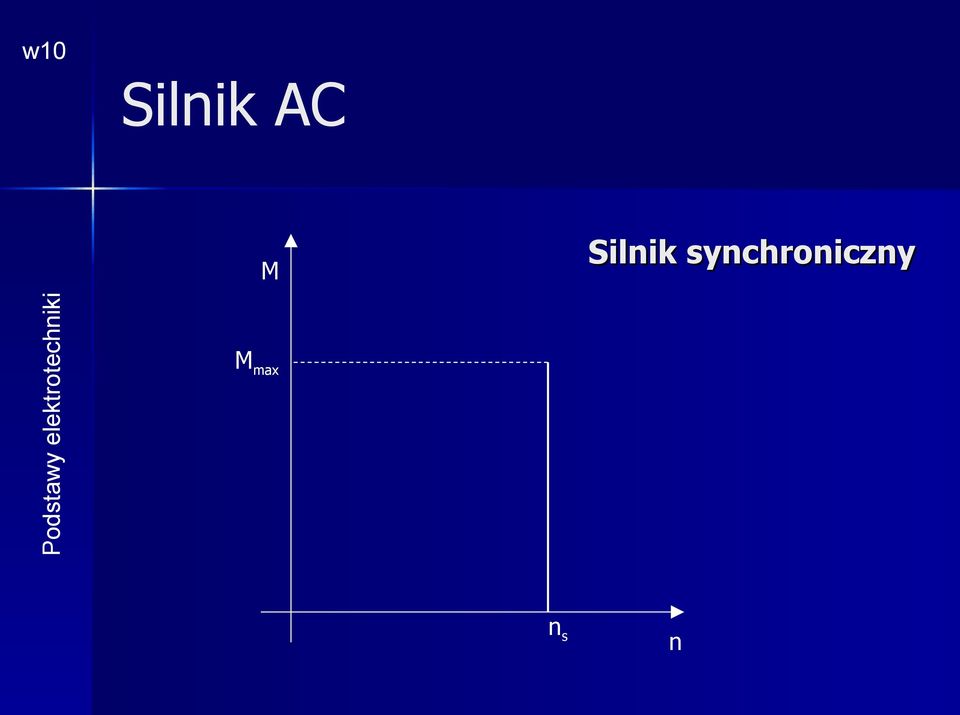

18 M Silnik synchroniczny M max n s n

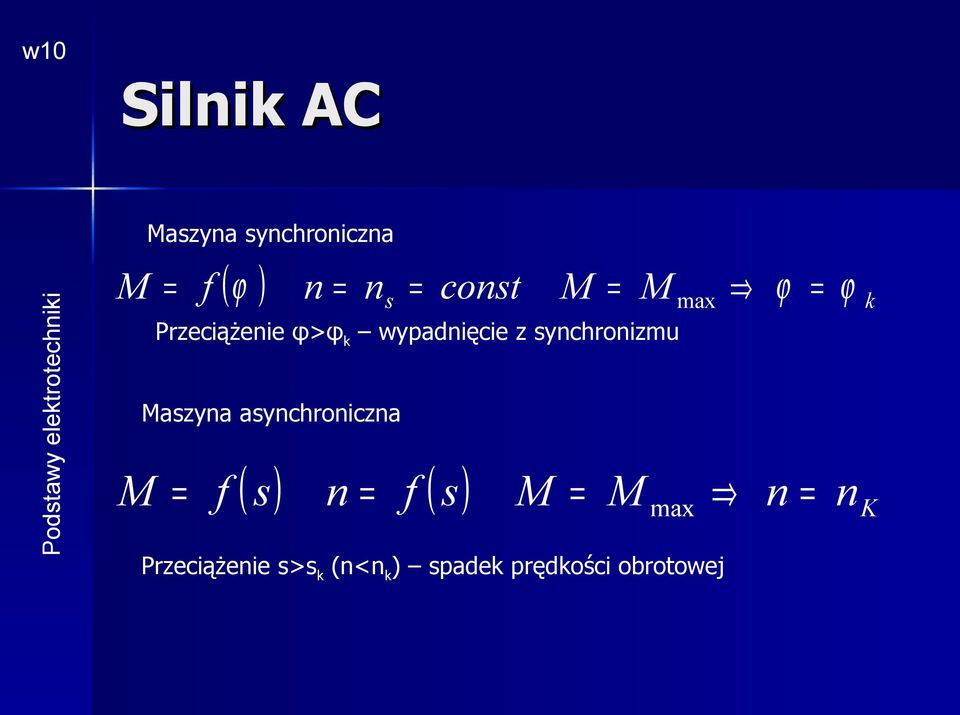

19 M Maszyna synchroniczna ( ϕ ) n = ns = const M = M ϕ = ϕ k = f max Przeciążenie φ>φ k wypadnięcie z synchronizmu Maszyna asynchroniczna ( s) n = f ( s) M = M n nk M f = = max Przeciążenie s>s k (n<n k ) spadek prędkości obrotowej

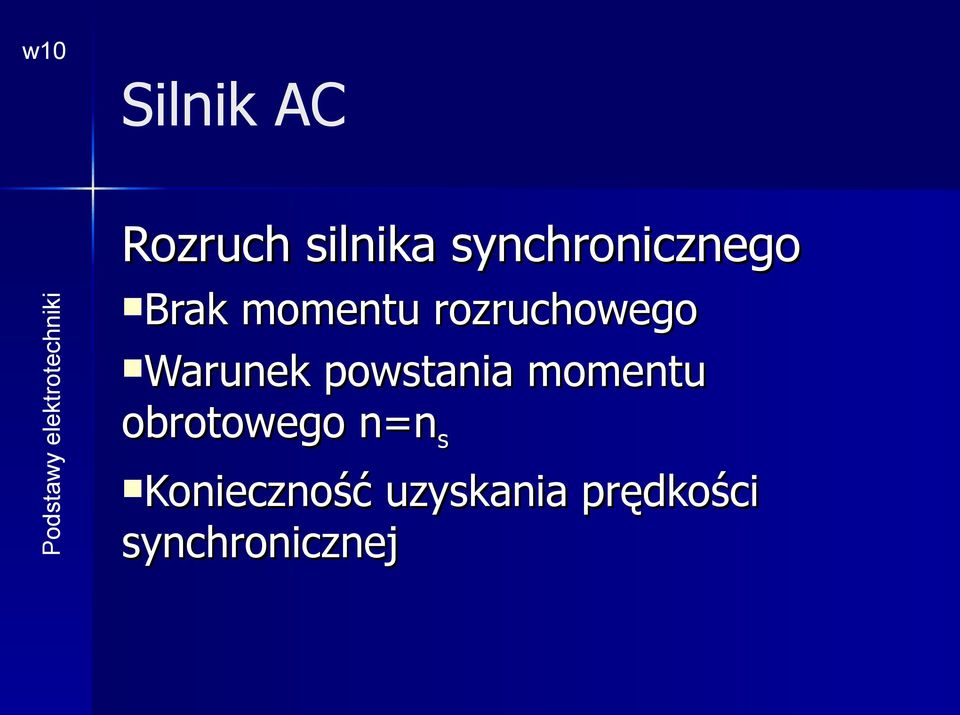

20 Rozruch silnika synchronicznego Brak momentu rozruchowego Warunek powstania momentu obrotowego n=n s Konieczność uzyskania prędkości synchronicznej

21 Rozruch silnika asynchronicznego Bardzo duży prąd rozruchowy (i r = 4 10 i n ) Rozruch bezpośredni stosowany dla małych silników (moc kilkunastu [kw]) Rozruch pośredni: -przełącznik Δ/Y -zmian rezystancji uzwojeń -autotransformator -falownik

22 Kierunek obrotów kolejność faz prądu Regulacja prędkości obrotowej - regulacja skokowa liczba par biegunów stojana - regulacja płynna - falownik

23

24

25

26

27

28

29 M Silnik asynchroniczny jednofazowy n M ( ) r M n= 0 = 0

30 Moment rozruchowy Dwa pasma uzwojenia: główne i dodatkowe Oś magnetyczna pasam dodatkowego przesunięta względem osi magnetycznej pasma głównego Sposoby przesunięcia osi magnetycznej: R, L lub C

31 Moment rozruchowy Pasmo dodatkowe włączane wraz z pasmem głównym pasmo (uzwojenie) pomocnicze przesunięcie osi magnetycznej - kondensator pracy Pasmo dodatkowe włączane wyłącznie w czasie rozruchu pasmo (uzwojenie) rozruchowe

32 Sposoby wyłączenia pasma rozruchowego: wyłącznik odśrodkowy lub elektromagnetyczny Uzwojenie rozruchowe rezystancyjne i r /i n =5 7 Uzwojenie rozruchowe z kondensatorem rozruchowym i r /i n =2,5 5 Wyłącznik elektromagnetyczny uzwojenie rozruchowe rezystancyjne Wyłącznik odśrodkowy kondensator rozruchowy

33 M U~ i D i G i G R R D n 1 charakterystyka przy włączonym uzwojeniu rozruchowym 2 charakterystyka przy wyłączonym uzwojeniu rozruchowym 3 przejście między charakterystykami przy wyłączaniu uzwojenia rozruchowego 1 3 2

34 M U~ i G i D i G R C R n 1 charakterystyka przy włączonym uzwojeniu rozruchowym 2 charakterystyka przy wyłączonym uzwojeniu rozruchowym 3 przejście między charakterystykami przy wyłączaniu uzwojenia rozruchowego 1 3 2

35 U~ i G i D i G P C P M n

36

37

38

39 Silniki AC i r /i n M r /M n ή Silnik z uzwojeniem rozruchowym rezystancyjnym Silnik z kondensatorem rozruchowym Silnik z kondensatorem pracy Silnik z pomocniczym uzwojeniem zwartym 5 7 2,5 5 2,5 3,5 < 2 0,8 1,3 1,6 2 0,4 0,6 0,3 0, % 25 50% 50 90% < 25%

40 Układ Y z kondensatorem pracy Układ Δ z kondensatorem pracy Z kondensatorem rozruchowym
