Wytrzymałość Materiałów II studia zaoczne inżynierskie I stopnia kierunek studiów Budownictwo, sem. IV materiały pomocnicze do ćwiczeń

Transkrypt

1 Wytrzymałość Materiałów II studia zaoczne inżynierskie I stopnia kierunek studiów Budownictwo, sem. IV materiały pomocnicze do ćwiczeń opracowanie: mgr inż. Jolanta Bondarczuk-Siwicka, mgr inż. Andrzej Zwolski Łódź 2011

2 TEMATYKA WYKŁADU Sprężyste skręcanie prętów pryzmatycznych. Deplanacja. Funkcja naprężeń Prandtla. Analogia membranowa i hydromechaniczna. Typowe przekroje. Przekrój cienkościenny otwarty. Przekrój cienkościenny zamknięty. Statycznie niewyznaczalne przypadki skręcania. Skręcanie sprężysto-plastyczne. Nośność graniczna prętów skręcanych. Hipotezy wytężenia materiału. Zagadnienia wytrzymałości złożonej. Wpływ sił poprzecznych na ugięcie. Teoria II rzędu ugięcia belki. Stateczność prętów ściskanych. TEMATYKA ĆWICZEŃ PROJEKTOWYCH Statycznie wyznaczalne i niewyznaczalne sprężyste skręcanie prętów. Nośność graniczna prętów skręcanych. Wytrzymałość złożona. Stateczność prętów ściskanych. TEMATYKA ĆWICZEŃ LABORATORYJNYCH Próba rozciągania. Próba ściskania. Wyznaczanie stałych sprężystości. Wyznaczanie stałych tensometru. Wyznaczanie środka sił poprzecznych i sztywności skręcania. Wyznaczanie siły krytycznej. Wyznaczanie naprężeń dynamicznych. Wyznaczanie częstości drgań własnych. Wyznaczanie twardości. LITERATURA PODSTAWOWA Dyląg Z., Jakubowicz A., Orłoś Z., Wytrzymałość materiałów LITERATURA UZUPEŁNIAJĄCA Jakubowicz A., Orłoś Z., Wytrzymałość materiałów Piechnik S., Wytrzymałość materiałów dla wydziałów budowlanych Jastrzębski P., Mutermilch J., Orłowski W., Wytrzymałość materiałów Banasiak M., Grossman K., Trombski M., Zbiór zadań z wytrzymałości materiałów Grabowski J., Iwanczewska A., Zbiór zadań z wytrzymałości materiałów Orłowski W., Słowański L., Wytrzymałość materiałów. Przykłady obliczeń 2

3 PROGRAM ĆWICZEŃ PROJEKTOWYCH Zjazd I i II Statycznie wyznaczalne i niewyznaczalne sprężyste skręcanie prętów. Sporządzanie wykresów momentów skręcających M S, kątów skręcenia S i naprężeń stycznych max. - - G = const m 1 M 1 l 1 l 2 l 3 d 1 d G = const m 1 M 1 M 2 l 1 l 2 l 3 d 1 d 2 Zjazd III Nośność graniczna prętów skręcanych. Wyznaczyć wskaźniki plastyczne dla poniższych przekrojów. Wyznaczyć obciążenie graniczne m gr w podanym układzie. 3ml m - 6a 6a l 2l 3l - 4a 6a Dane: l, a, τ pl = const Zjazd IV i V Wytrzymałość złożona. Pręt ma przekrój prostokątny bx2b. Korzystając z hipotezy maksymalnych naprężeń stycznych wyznaczyć naprężenie zredukowane we wskazanych punktach A, B, C i D przekroju poprzecznego pręta. Siły wewnętrzne w rozpatrywanym przekroju mają następujące wartości: N = 2qb, T y = 3qb, T z = 2qb, M s = 2qb 2, M y = 0, M z = 4qb 2. 2b b C A z D B y x 3

4 Wszystkie pręty ramy mają przekrój poprzeczny kołowy o średnicy d i wykonane są z jednego materiału, dla którego znana jest wartość naprężenia dopuszczalnego na rozciąganie k r. Korzystając z hipotezy Hubera wyznaczyć średnicę d prętów. Przyjąć, że l =10 d. P 3P 2P l l l Zjazd VI Stateczność prętów ściskanych. Wyznaczyć siłę krytyczną P kr. P P EI 1 l 1 EI = l EI 2 l 2 EA l l ZADANIA PROJEKTOWE Zadanie projektowe nr I (zjazd I) Dla zadanego układu sporządzić wykresy momentów skręcających M S, kątów skręcenia S i naprężeń stycznych max. - - d 2 d 1 m 1 M 1 m l 1 l 2 l 3 - d 2 d 1 4

5 Zadanie projektowe nr II (zjazd III) Dla zadanego układu wyznaczyć obciążenie graniczne m gr. Pręt wykonany został z jednego materiału, dla którego znana jest wartość τ pl. M 1 M 2 - d 2 d 1 - m 1 l 1 m l 2 l 3 l 4 d 1 Zadanie projektowe nr III (zjazd V) Wszystkie pręty ramy mają przekrój poprzeczny kołowy o średnicy d i wykonane są z jednego materiału, dla którego znana jest wartość naprężenia dopuszczalnego na rozciąganie k r. Korzystając ze wskazanej hipotezy wyznaczyć średnicę d prętów. Przyjąć, że l =10 d. Wykonać wykresy sił przekrojowych. 3l P 1 q 1 2l P 3 P 2 2l 3l Zadanie projektowe nr IV (zjazd VI) Wyznaczyć siłę krytyczną P kr. P EI 1 l 1 EI 2 l 2 Zjazd VII Sprawdzian 5

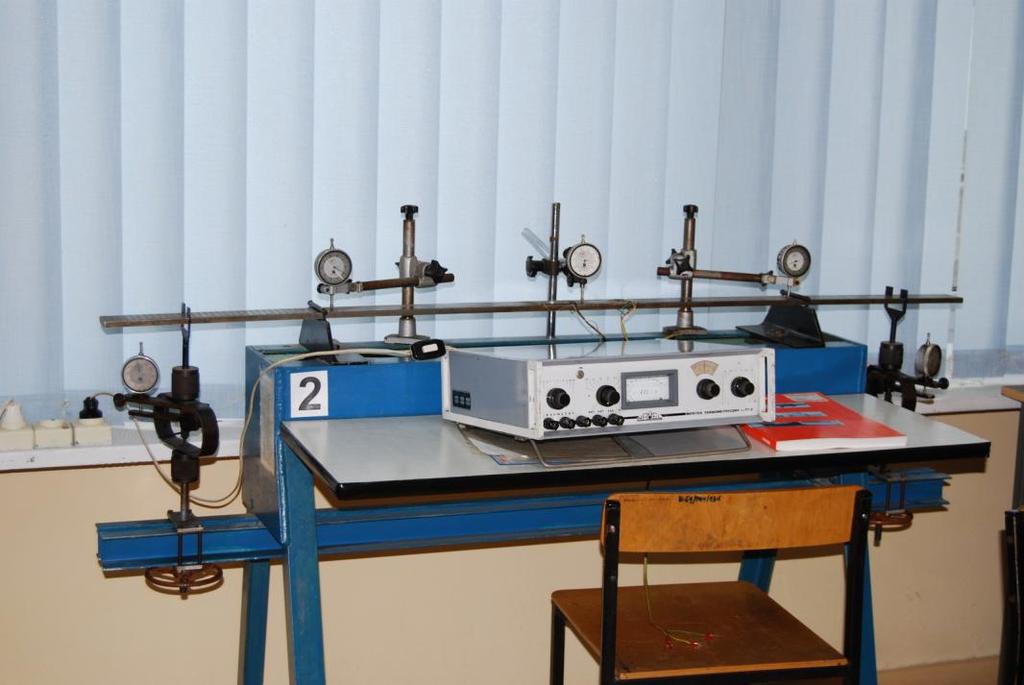

6 ĆWICZENIA LABORATORYJNE Zjazd VIII, IX i X Wybrane ćwiczenia laboratoryjne z wymienionych poniżej ĆWICZENIE NR 2. Wyznaczanie stałych sprężystości ĆWICZENIE NR 5. Wyznaczenie modułu Kirchoffa ĆWICZENIE NR 6. Wyznaczenie sztywności skrętnej pręta 6

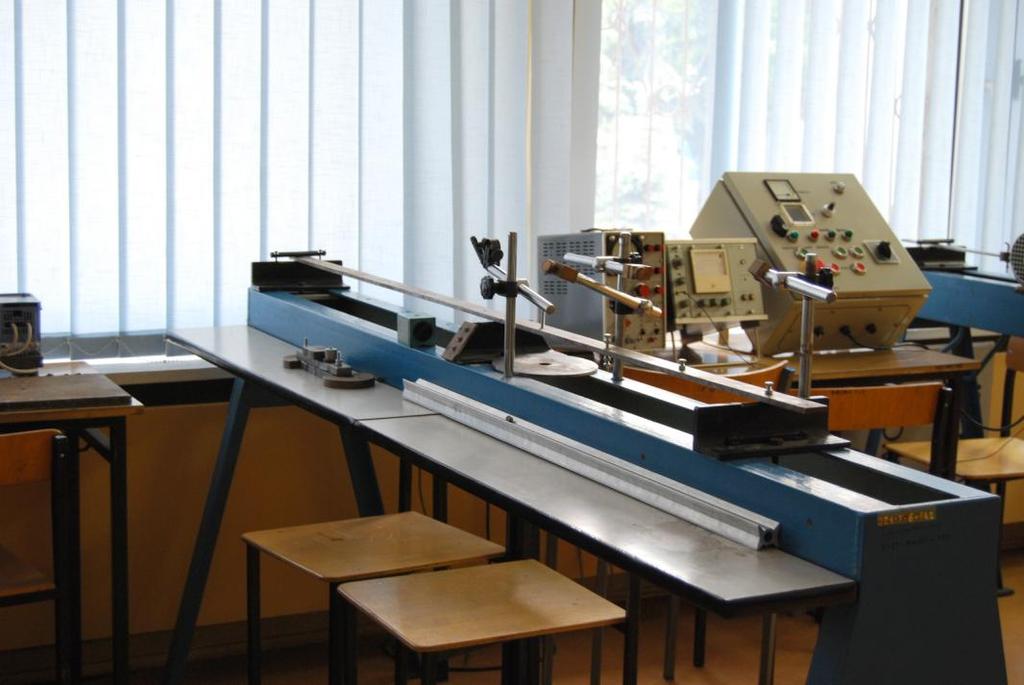

7 ĆWICZENIE NR 23. Wyznaczenie częstości drgań własnych 7

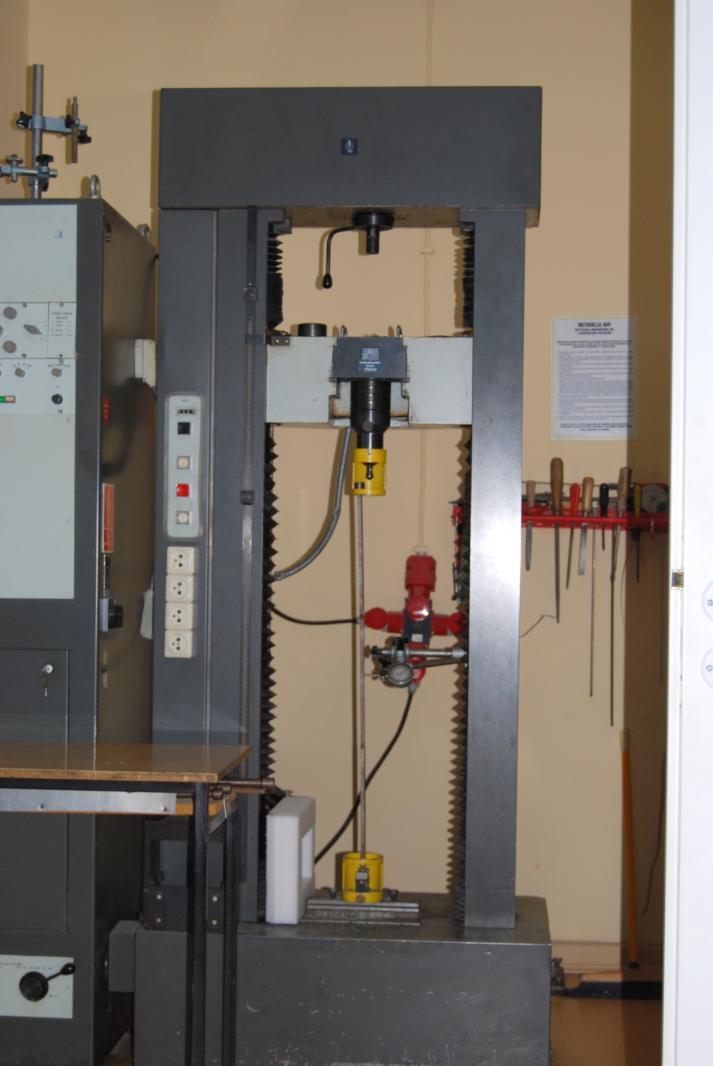

8 ĆWICZENIE NR 8. Wyznaczenie siły krytycznej 8

9 ĆWICZENIE NR 12. Wyznaczenie środka sił ścinających 9

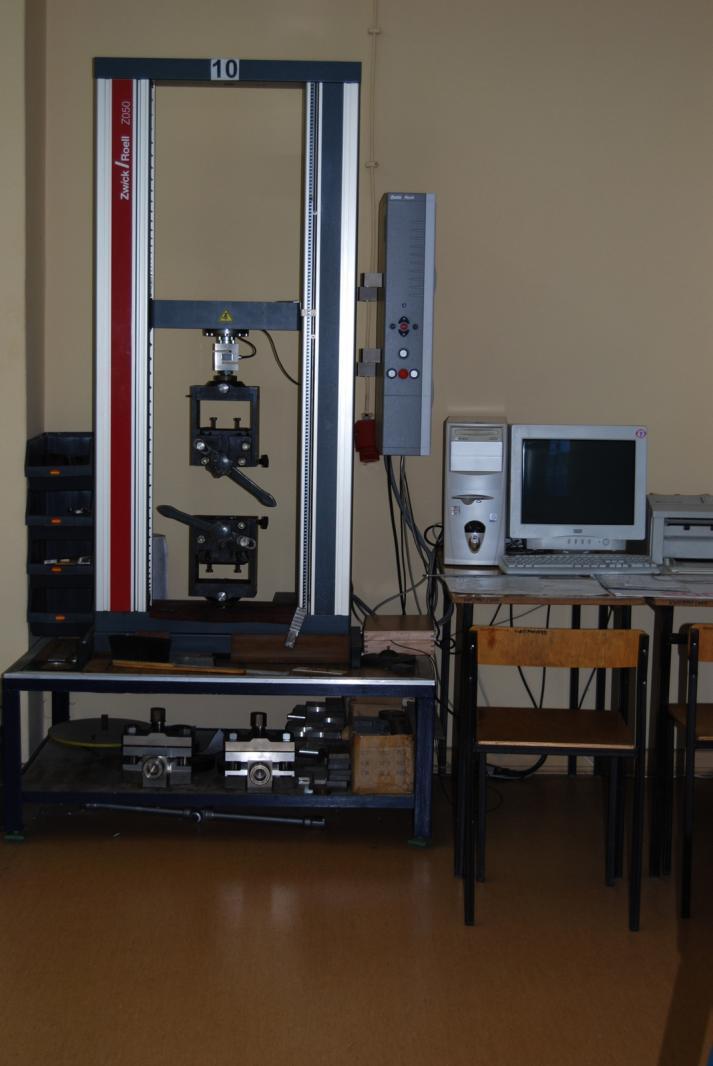

10 ĆWICZENIE NR 10. Próba zwykła rozciągania 10

11 ĆWICZENIE NR 14. Próba twardości Rockwella 11

12 ĆWICZENIE NR 9. Próba twardości Brinella Opisy tych ćwiczeń oraz stanowisk badawczych znaleźć można w programach przedmiotów: Wytrzymałość materiałów ( St. dzienne, Inżynieria Środowiska) ( str. 8 15) otwórz Mechanika techniczna ( St. zaoczne, Inżynieria Środowiska) ( str. 6 15) otwórz 12
