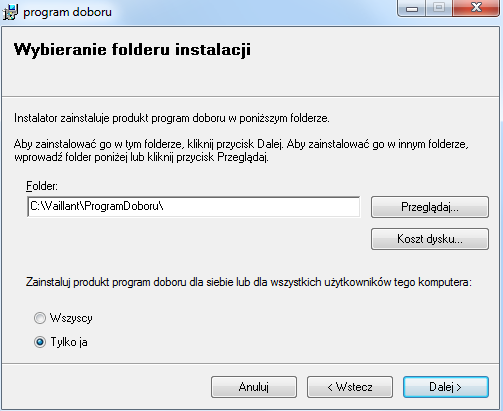

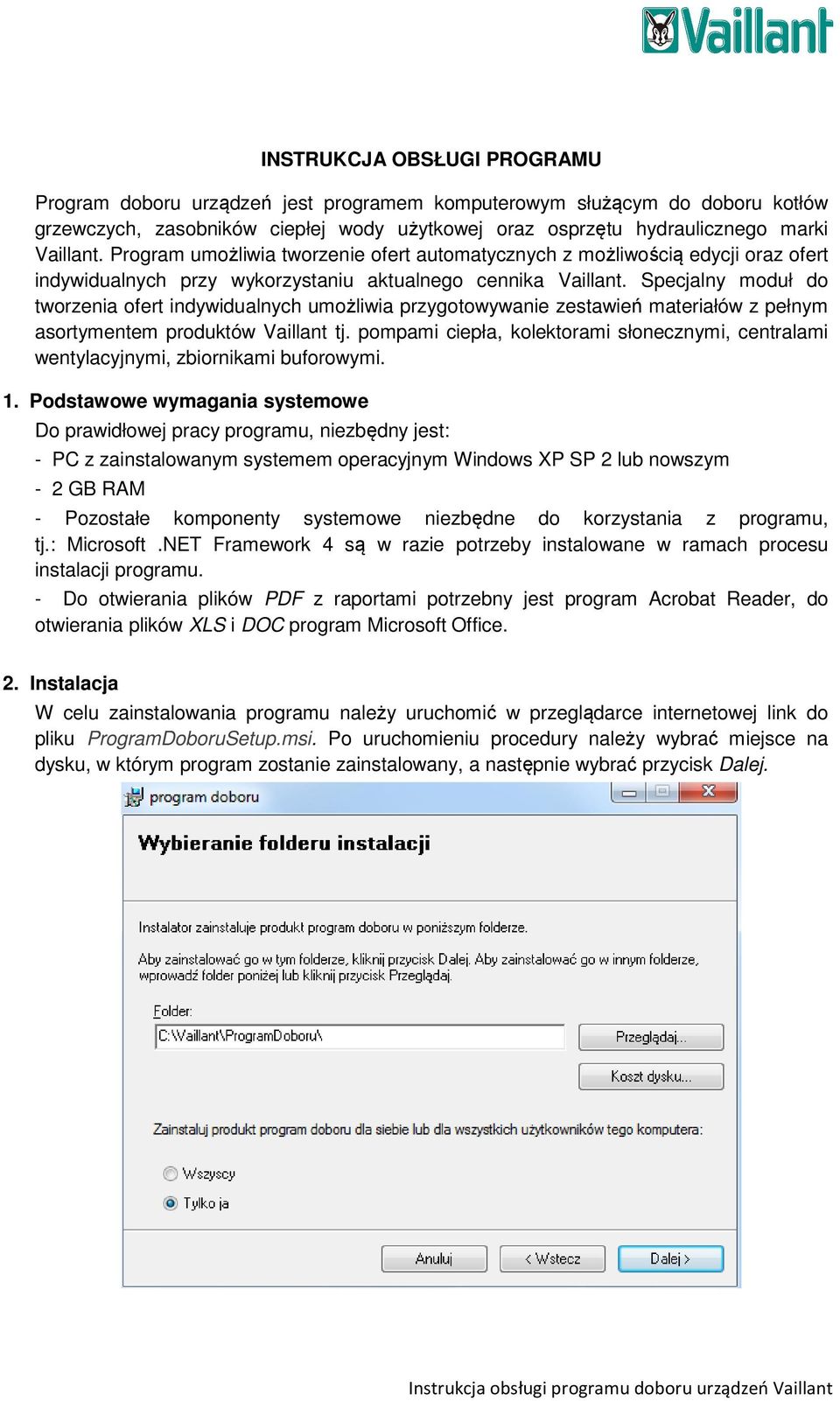

1 INSTRUKCJA OBSŁUGI PROGRAMU Program doboru urządzeń jest programem komputerowym służącym do doboru kotłów grzewczych, zasobników ciepłej wody użytkowej oraz osprzętu hydraulicznego marki Vaillant. Program umożliwia tworzenie ofert automatycznych z możliwością edycji oraz ofert indywidualnych przy wykorzystaniu aktualnego cennika Vaillant. Specjalny moduł do tworzenia ofert indywidualnych umożliwia przygotowywanie zestawień materiałów z pełnym asortymentem produktów Vaillant tj. pompami ciepła, kolektorami słonecznymi, centralami wentylacyjnymi, zbiornikami buforowymi. 1. Podstawowe wymagania systemowe Do prawidłowej pracy programu, niezbędny jest: - PC z zainstalowanym systemem operacyjnym Windows XP SP 2 lub nowszym - 2 GB RAM - Pozostałe komponenty systemowe niezbędne do korzystania z programu, tj.: Microsoft.NET Framework 4 są w razie potrzeby instalowane w ramach procesu instalacji programu. - Do otwierania plików PDF z raportami potrzebny jest program Acrobat Reader, do otwierania plików XLS i DOC program Microsoft Office. 2. Instalacja W celu zainstalowania programu należy uruchomić w przeglądarce internetowej link do pliku ProgramDoboruSetup.msi. Po uruchomieniu procedury należy wybrać miejsce na dysku, w którym program zostanie zainstalowany, a następnie wybrać przycisk Dalej.

2 Program instalacyjny sprawdzi, czy na komputerze zainstalowane są wszystkie komponenty niezbędne do działania programu i w razie potrzeby zainstaluje je. Po udanej instalacji program można uruchomić z menu start oraz przy pomocy ikonki Program doboru na pulpicie. 3. Aktualizacja programu Aktualizacje programu mogą wynikać z wprowadzenia nowego cennika Vaillant, aktualizowania katalogu z ofertami wzorcowymi, dodania dodatkowych elementów oraz własności funkcjonalnych lub rozwiązania ewentualnych problemów. W celu aktualizacji programu należy wejść w zakładkę Administracja i za pomocą przycisku Aktualizacja lub Oferty wzorcowe wczytać dostępne, zaktualizowane pliki. 4. Wprowadzanie danych autora oferty W celu automatycznego pojawiania się autora oferty w ofertach wynikowych generowanych z programu, należy wejść w zakładkę Administracja i w wierszu autoroferty w kolumnie Wartość wpisać dane osoby opracowującej ofertę, a następnie zapisać ustawienie za pomocą przycisku ZAPISZ. Dane te będą pojawiać się w ofercie wynikowej jako Opracował/a. Funkcja Backup umożliwia utworzenie kopii zapasowej na dysku z zapisanymi w programie danymi (lista zapisanych klientów, lista zapisanych ofert), a funkcja Odzyskanie służy do odtworzenia zachowanych danych w przypadku ich utraty lub uszkodzenia.

3 5. Podstawy obsługi 5.1. Zakładka OFERTY KRYTERIA DOBORU W zakładce KRYTERIA DOBORU wprowadzamy podstawowe dane dotyczące instalacji grzewczej i budynku. Parametry do wprowadzenia: - KLIENT możliwość wyboru klienta z listy rozwijanej lub wpisania nowego klienta wraz z danymi adresowymi, uwagami za pomocą przycisku Dodaj klienta. Lista wprowadzonych i zapisanych klientów znajduje się w zakładce KLIENCI.

4 Okno do wprowadzania nowego klienta: - PALIWO - wybór z listy rozwijanej rodzaju paliwa, którym ma być zasilany kocioł (E (GZ 50), LW (GZ 41,5), LW (GZ 35), propan, olej opałowy) - RODZAJ OGRZEWANIA możliwość wyboru rodzaju obiegów grzewczych oraz ich ilości w przypadku wyboru rodzaju ogrzewania różne. Rodzaje obiegów grzewczych: - bezpośredni - obieg grzejnikowy pracujący w zakresie temperatur zasilania kotła (np. grzejnikowy) - ze zmieszaniem - obieg grzewczy z zaworem mieszającym, który zapewnia płynną regulację mocy oraz temperatury zasilania - różne możliwość ustawienia do 15 obiegów grzewczych - MOC PROJEKTOWA C.O. zapotrzebowanie na moc grzewczą na centralne ogrzewanie [kw] (pole wymagane)

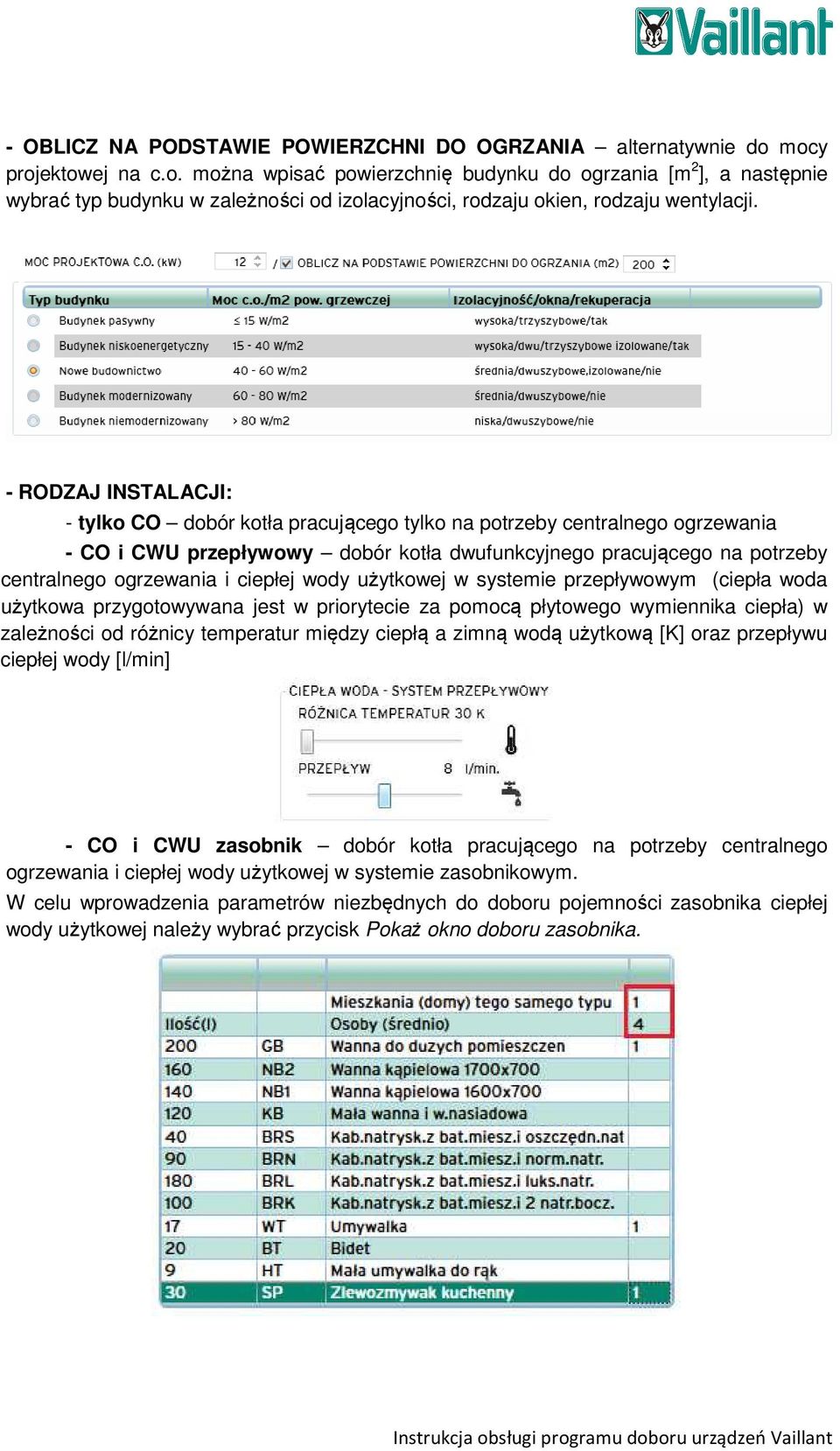

5 - OBLICZ NA PODSTAWIE POWIERZCHNI DO OGRZANIA alternatywnie do mocy projektowej na c.o. można wpisać powierzchnię budynku do ogrzania [m 2 ], a następnie wybrać typ budynku w zależności od izolacyjności, rodzaju okien, rodzaju wentylacji. - RODZAJ INSTALACJI: - tylko CO dobór kotła pracującego tylko na potrzeby centralnego ogrzewania - CO i CWU przepływowy dobór kotła dwufunkcyjnego pracującego na potrzeby centralnego ogrzewania i ciepłej wody użytkowej w systemie przepływowym (ciepła woda użytkowa przygotowywana jest w priorytecie za pomocą płytowego wymiennika ciepła) w zależności od różnicy temperatur między ciepłą a zimną wodą użytkową [K] oraz przepływu ciepłej wody [l/min] - CO i CWU zasobnik dobór kotła pracującego na potrzeby centralnego ogrzewania i ciepłej wody użytkowej w systemie zasobnikowym. W celu wprowadzenia parametrów niezbędnych do doboru pojemności zasobnika ciepłej wody użytkowej należy wybrać przycisk Pokaż okno doboru zasobnika.

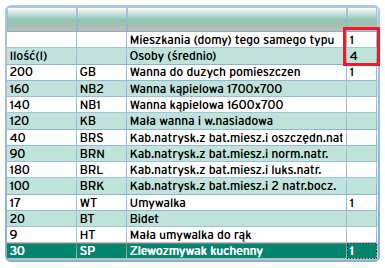

6 W oknie doboru zasobnika należy obowiązkowo wypełnić pola: - ilość mieszkań - ilość osób - ilość i rodzaj punktów czerpalnych Po wypełnieniu pól należy użyć przycisku Enter. Na podstawie wpisanych danych obliczana jest znamionowa liczba N niezbędna do doboru pojemności zasobnika. Parametry dodatkowe w oknie doboru zasobnika: - Rodzaj i ilość zasobników: - z wężownicą możliwość wyboru ilości od 1 do 4 zasobników - warstwowy możliwość wyboru maksymalnie 1 zasobnika - Możliwość uwzględnienia dodatku mocy na podgrzewanie wody użytkowej. W przypadku dużego zapotrzebowanie na ciepło dla potrzeb ciepłej wody użytkowej zaleca się uwzględnić wymagany dodatek mocy, zapewniając komfort cieplny użytkowników. Po zaznaczeniu opcji Uwzględnij dodatek mocy [kw] moc kotła grzewczego zostanie powiększona o obliczony dodatek mocy na przygotowanie ciepłej wody użytkowej. - Opcja Więcej grup mieszkań Po zaznaczeniu opcji Więcej grup mieszkań pojawia się okno doboru zasobnika dla większej ilości mieszkań różnego typu poszczególne grupy mieszkań mogą różnić się ilością osób oraz ilością i rodzajem punktów czerpalnych.

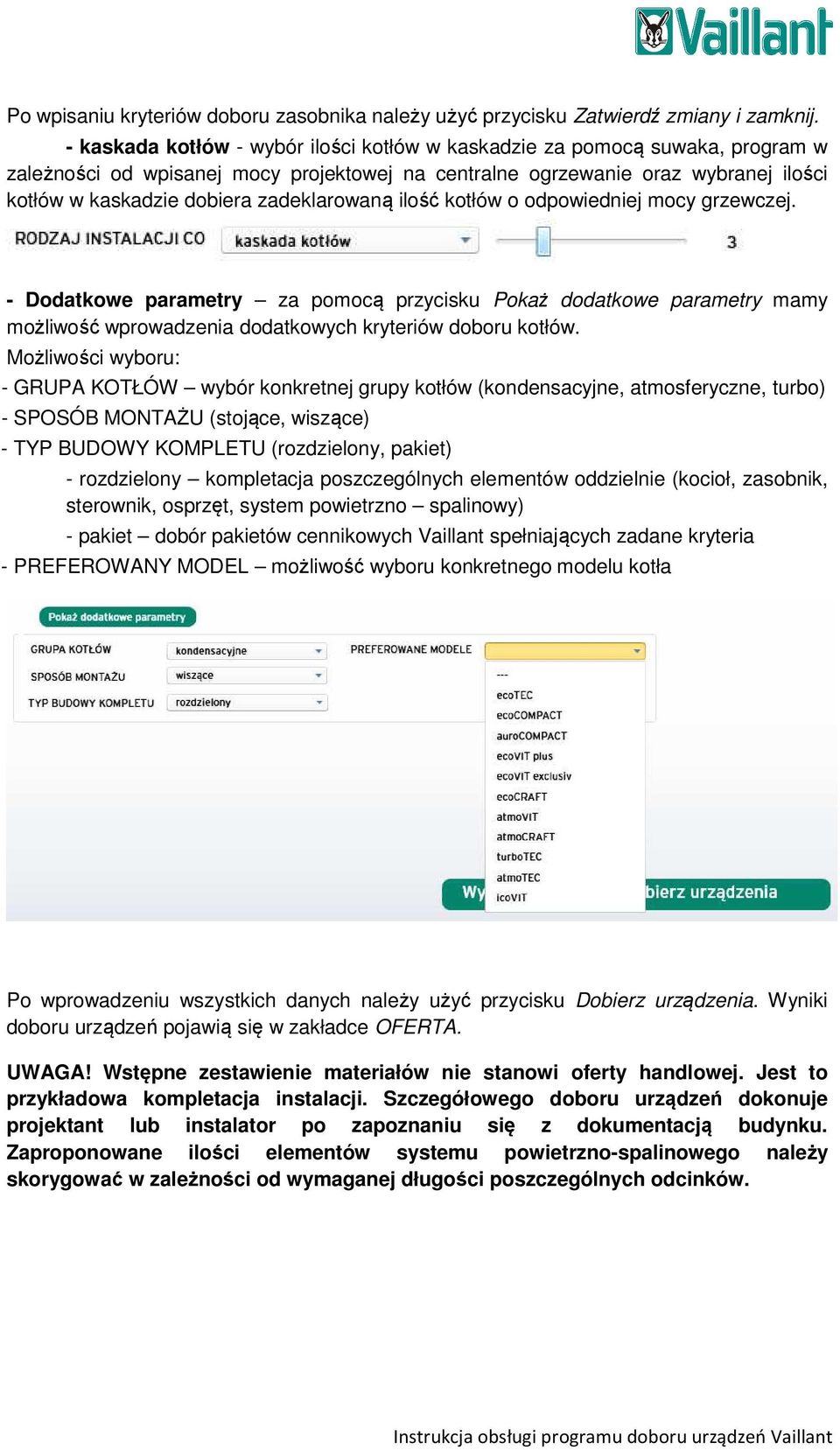

7 Po wpisaniu kryteriów doboru zasobnika należy użyć przycisku Zatwierdź zmiany i zamknij. - kaskada kotłów - wybór ilości kotłów w kaskadzie za pomocą suwaka, program w zależności od wpisanej mocy projektowej na centralne ogrzewanie oraz wybranej ilości kotłów w kaskadzie dobiera zadeklarowaną ilość kotłów o odpowiedniej mocy grzewczej. - Dodatkowe parametry za pomocą przycisku Pokaż dodatkowe parametry mamy możliwość wprowadzenia dodatkowych kryteriów doboru kotłów. Możliwości wyboru: - GRUPA KOTŁÓW wybór konkretnej grupy kotłów (kondensacyjne, atmosferyczne, turbo) - SPOSÓB MONTAŻU (stojące, wiszące) - TYP BUDOWY KOMPLETU (rozdzielony, pakiet) - rozdzielony kompletacja poszczególnych elementów oddzielnie (kocioł, zasobnik, sterownik, osprzęt, system powietrzno spalinowy) - pakiet dobór pakietów cennikowych Vaillant spełniających zadane kryteria - PREFEROWANY MODEL możliwość wyboru konkretnego modelu kotła Po wprowadzeniu wszystkich danych należy użyć przycisku Dobierz urządzenia. Wyniki doboru urządzeń pojawią się w zakładce OFERTA. UWAGA! Wstępne zestawienie materiałów nie stanowi oferty handlowej. Jest to przykładowa kompletacja instalacji. Szczegółowego doboru urządzeń dokonuje projektant lub instalator po zapoznaniu się z dokumentacją budynku. Zaproponowane ilości elementów systemu powietrzno-spalinowego należy skorygować w zależności od wymaganej długości poszczególnych odcinków.

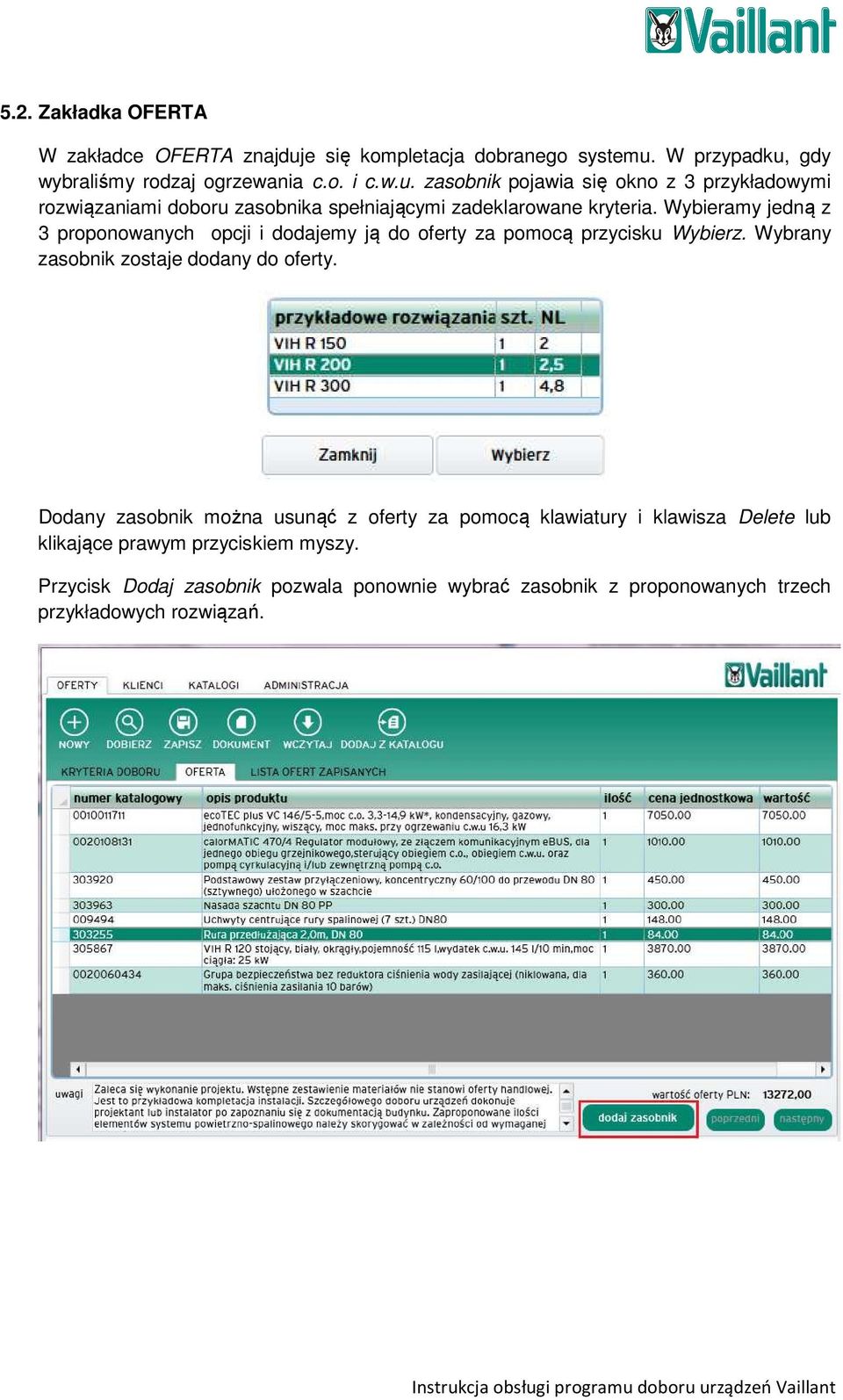

8 5.2. Zakładka OFERTA W zakładce OFERTA znajduje się kompletacja dobranego systemu. W przypadku, gdy wybraliśmy rodzaj ogrzewania c.o. i c.w.u. zasobnik pojawia się okno z 3 przykładowymi rozwiązaniami doboru zasobnika spełniającymi zadeklarowane kryteria. Wybieramy jedną z 3 proponowanych opcji i dodajemy ją do oferty za pomocą przycisku Wybierz. Wybrany zasobnik zostaje dodany do oferty. Dodany zasobnik można usunąć z oferty za pomocą klawiatury i klawisza Delete lub klikające prawym przyciskiem myszy. Przycisk Dodaj zasobnik pozwala ponownie wybrać zasobnik z proponowanych trzech przykładowych rozwiązań.

9 5.3. Edycja oferty wynikowej Ofertę wynikową z dobranymi urządzeniami można edytować. Do powstałej oferty można dodawać produkty z cennika za pomocą przycisku DODAJ Z KATALOGU lub wchodząc w zakładkę KATALOGI. W celu dodania produktu do oferty należy zaznaczyć pozycję do dodania, a następnie użyć przycisku DODAJ DO OFERTY. Produkt można wyszukać w katalogu za pomocą filtra, wpisując numer katalogowy szukanej pozycji w pole filtr numeru katalogowego Zakładka LISTA OFERT ZAPISANYCH Każdą ofertę można zapisać za pomocą przycisku ZAPISZ. Zapisane oferty przechowywane są w zakładce LISTA OFERT ZAPISANYCH. Zapisaną ofertę można wczytać za pomocą przycisku WCZYTAJ.

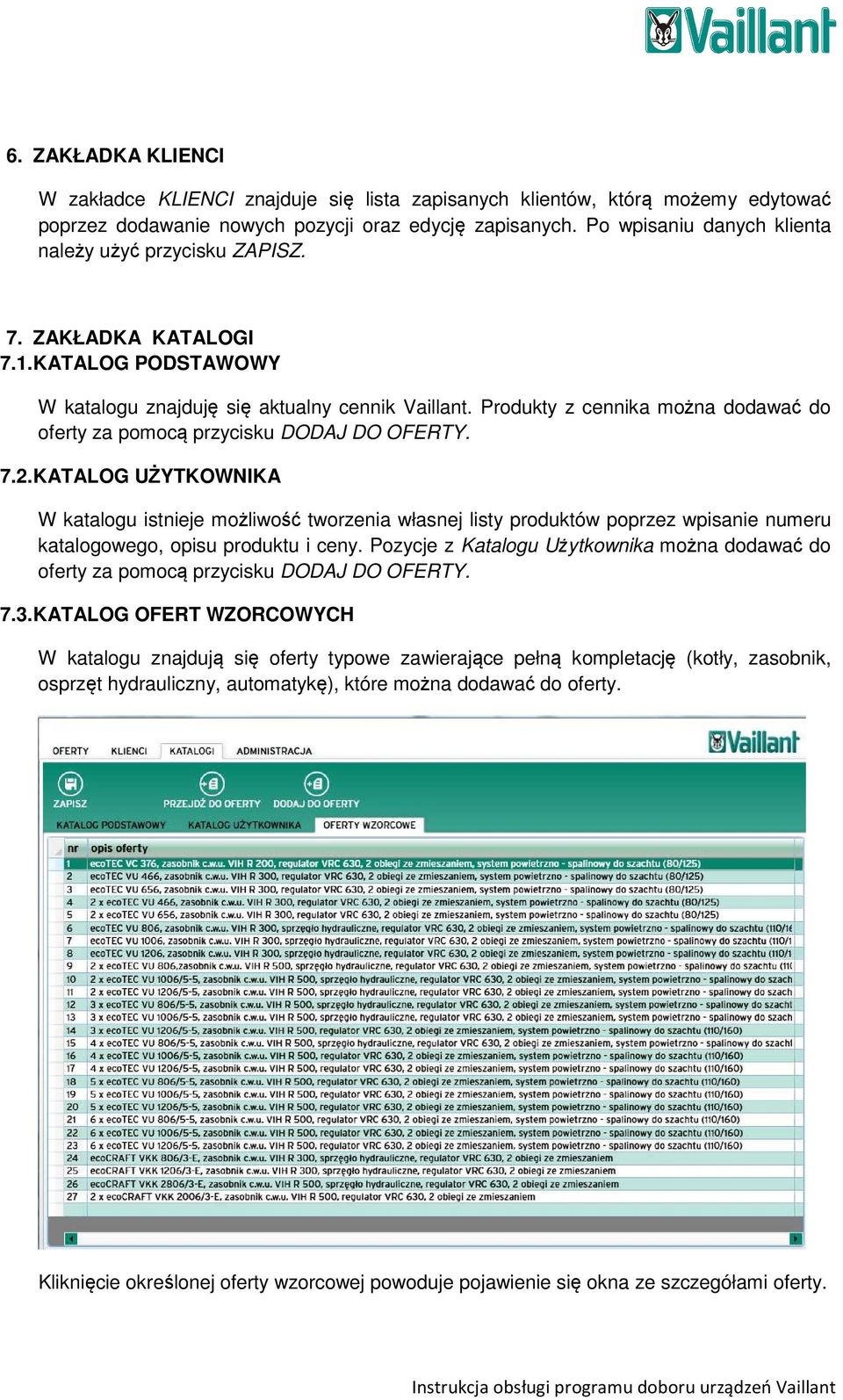

10 6. ZAKŁADKA KLIENCI W zakładce KLIENCI znajduje się lista zapisanych klientów, którą możemy edytować poprzez dodawanie nowych pozycji oraz edycję zapisanych. Po wpisaniu danych klienta należy użyć przycisku ZAPISZ. 7. ZAKŁADKA KATALOGI 7.1. KATALOG PODSTAWOWY W katalogu znajduję się aktualny cennik Vaillant. Produkty z cennika można dodawać do oferty za pomocą przycisku DODAJ DO OFERTY KATALOG UŻYTKOWNIKA W katalogu istnieje możliwość tworzenia własnej listy produktów poprzez wpisanie numeru katalogowego, opisu produktu i ceny. Pozycje z Katalogu Użytkownika można dodawać do oferty za pomocą przycisku DODAJ DO OFERTY KATALOG OFERT WZORCOWYCH W katalogu znajdują się oferty typowe zawierające pełną kompletację (kotły, zasobnik, osprzęt hydrauliczny, automatykę), które można dodawać do oferty. Kliknięcie określonej oferty wzorcowej powoduje pojawienie się okna ze szczegółami oferty.

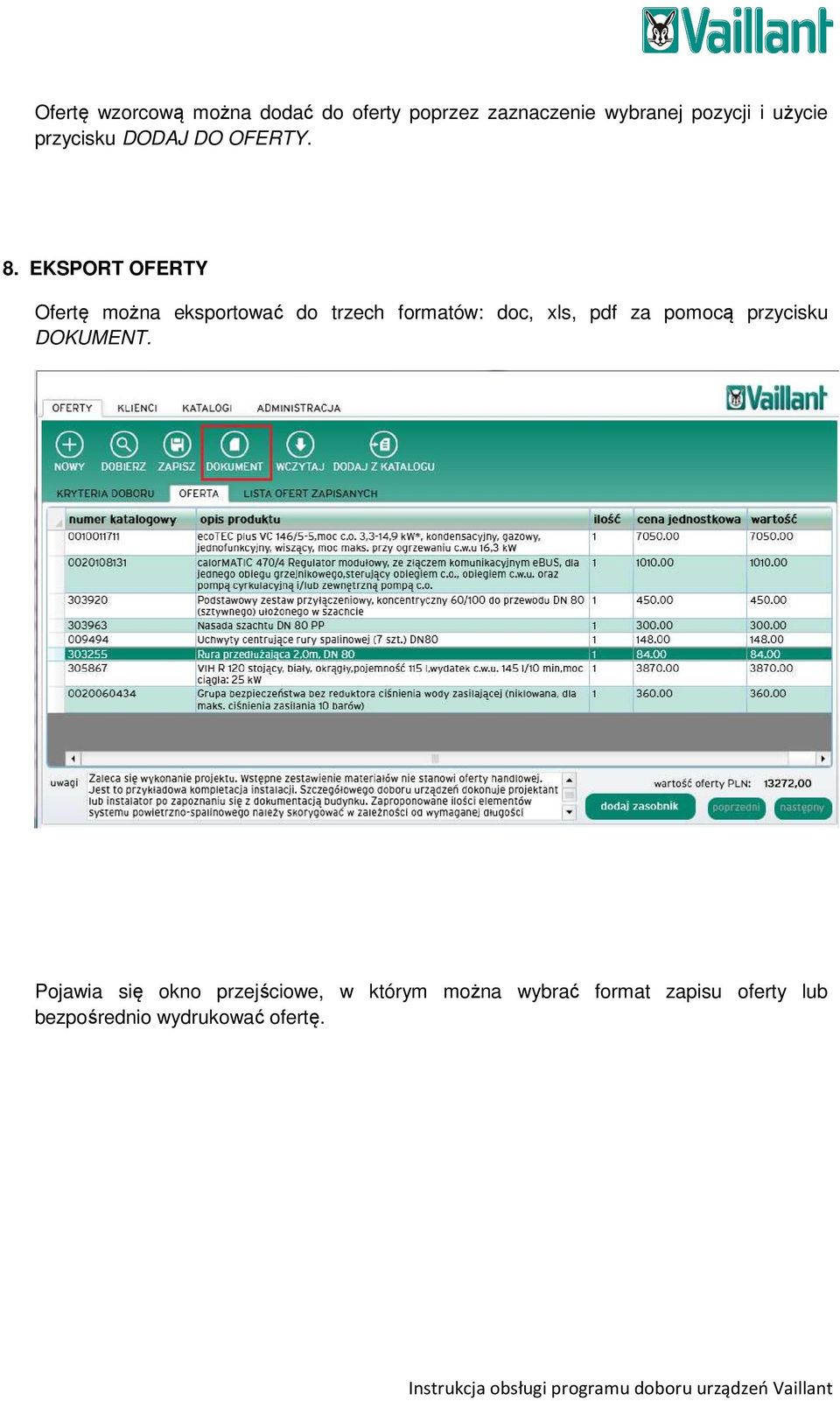

11 Ofertę wzorcową można dodać do oferty poprzez zaznaczenie wybranej pozycji i użycie przycisku DODAJ DO OFERTY. 8. EKSPORT OFERTY Ofertę można eksportować do trzech formatów: doc, xls, pdf za pomocą przycisku DOKUMENT. Pojawia się okno przejściowe, w którym można wybrać format zapisu oferty lub bezpośrednio wydrukować ofertę.

12 Po wyborze formatu pliku należy wskazać miejsce zapisu oferty. 9. Dystrybucja Program doboru urządzeń Vaillant jest dostępny do pobrania na stronie internetowej w serwisie kodowanym w zakładce SOFTWARE.
