1 Elektryczne kotły c.o. Kotły elektryczne doskonale nadają się do ogrzewania budynków oddalonych od sieci gazowej oraz takich, w których nie ma możliwości podłączenia gazu. Ich instalacja wiąże się z niewielkimi nakładami inwestycyjnymi. Nie wymagają budowy komina, kotłowni ani pomieszczeń na składowanie opału, wystarczy tylko przyłącze elektryczne. Zastosowanie odpowiedniego sterowania zapewnia wysoki komfort cieplny i bezobsługową pracę. Automatyczna modulacja mocy oraz sprawność na poziomie 99,4% zapewniają energooszczędną eksploatację. Kotły elektryczne idealnie nadają się również do wspomagania ogrzewania domów, gdzie głównym źródłem ciepła jest kominek lub kocioł na paliwo stałe. Przy zachowaniu niewielkich kosztów eksploatacji pozwalają zapewnić wyższy komfort użytkowania oraz pewność, że podczas nieobecności użytkowników w domu będzie zachowana temperatura przeciw-zamrożeniowa. Kotły elektryczne są nowoczesnym, komfortowym i ekologicznym źródłem ciepła. Są niewielkimi urządzeniami o estetycznym wyglądzie, które można łatwo zainstalować praktycznie w dowolnym pomieszczeniu. katalog produktów 015/3 41

2 Elektryczne kotły c.o. EKC.L EKC.LN EKC.Lp EKC.LNp Najważniejsze zalety! wersja EKC.LN - kocioł do współpracy z instalacją c.o. oraz z wymiennikiem c.w.u., wyposażony w przeponowe naczynie wzbiorcze o pojemności 6 litrów, oraz zawór różnicy ciśnień tzw. bypass,! wersja EKC.L - j.w. bez naczynia przeponowego i zaworu różnicy ciśnień,! wersja EKC.LNp - kocioł specjalnie przygotowany do współpracy z instalacją podłogową (obniżone parametry grzewcze oraz odpowiednie zabezpieczenie termiczne), wyposażony w przeponowe naczynie wzbiorcze o pojemności 6 litrów, oraz zawór różnicy ciśnień tzw. bypass,! wersja EKC.Lp - j.w. bez naczynia przeponowego i zaworu różnicy ciśnień,! elektroniczny układ sterowania i niezawodne półprzewodnikowe elementy załączające,! automatyczna modulacja mocy,! regulacja temperatury wody w instalacji c.o. w zakresie: - od 0 C do 85 C - EKC.L, EKC.LN - od 0 C do 60 C - EKC.Lp, EKC.LNp! moce od 4kW do 4kW. Klasa efektywności energetycznej D Wyposażenie dodatkowe Dane techniczne / wymiary 51 mm 710 mm 418 mm króćce Gw 3/4" (rozstaw ~180 mm, odległość od ściany ~ 80mm) wersje: EKC.LN; EKC.LNp 153 mm 710 mm 418 mm króćce Gw 3/4" (rozstaw ~180 mm, odległość od ściany ~70 mm) wersje: EKC.L; EKC.Lp Zawór trójdrożny z siłownikiem Współpraca kotła z wymiennikiem c.w.u. wymaga zastosowania zaworu trójdrożnego (np. ZAWÓR.KT. VC6013). Zastosowanie czujnika temperatury WE- 019/01 pozwala na regulację temperatury wody w wymienniku bezpośrednio na panelu kotła. Kocioł może również współpracować z wymiennikiem wyposażonym w termostat. Sterownik temperatury Kotły, EKC.L/LN powinny być dodatkowo wyposażone w sterownik temperatury pomieszczeń, który umożliwi pracę zgodnie z indywidualnie określonymi potrzebami i zapewni energooszczędną eksploatację. Moc znamionowa kw Napięcie znamionowe Nominalny pobór prądu Minimalny przekrój elektrycznych mm przewodów przyłączeniowych 30V~ lub 400V 3N~ 400V 3N~ A 17,4/*5,7 6/*8,7 34,8/*11,7 17,3 1,7 6 30,3 34,6 3x,5/ 3x4/ 3x6/ 5x,5 5x4 5x6 * Wartości dla podłączenia 400V 3N~ Moc kotła należy dobrać na podstawie bilansu cieplnego obiektu. rientacyjnie można przyjąć, że w domach z lat 80-tych i 90-tych zapotrzebowanie na energię cieplną wynosi od 90 do 150 W/m, natomiast w domach budowanych od końca lat 90-tych wynosi W/m, obecnie buduje się domy o zapotrzebowaniu W/m a w budownictwie energooszczędnym zaledwie 0 W/m. 4 katalog produktów 015/3

3 Ceny katalogowe Model EKC.LN - kotły z naczyniem przeponowym i zaworem różnicy ciśnień (bypassem) EKC.LN-04 4kW /400V 3N~ lub 30V~ EKC.LN-06 6kW /400V 3N~ lub 30V~ EKC.LN-08 8kW /400V 3N~ lub 30V~ EKC.LN-1 1kW /400V 3N~ EKC.LN-15 15kW /400V 3N~ EKC.LN-18 18kW /400V 3N~ EKC.LN-1 1kW /400V 3N~ EKC.LN-4 4kW /400V 3N~ 756, ,00 Uwaga! Kotły EKC.LN należy dodatkowo wyposażyć w sterownik temperatury oraz w przypadku współpracy z zasobnikiem w zawór 3-drogowy i czujnik temperatury WE-019/01 Model EKC.L - kotły bez naczynia przeponowego EKC.L-04 4kW /400V 3N~ lub 30V~ EKC.L-06 6kW /400V 3N~ lub 30V~ EKC.L-08 8kW /400V 3N~ lub 30V~ EKC.L-1 1kW /400V 3N~ EKC.L-15 15kW /400V 3N~ EKC.L-18 18kW /400V 3N~ EKC.L-1 1kW /400V 3N~ EKC.L-4 4kW /400V 3N~ 536, ,01 Uwaga! Kotły EKC.L należy dodatkowo wyposażyć w sterownik temperatury oraz w przypadku współpracy z zasobnikiem w zawór 3-drogowy i czujnik temperatury WE-019/01 Model EKC.LNp - kotły do ogrzewania podłogowego z naczyniem przeponowym i zaworem różnicy ciśnień (bypassem) EKC.LN-04P 4kW /400V 3N~ lub 30V~ EKC.LN-06P 6kW /400V 3N~ lub 30V~ EKC.LN-08P 8kW /400V 3N~ lub 30V~ EKC.LN-1P 1kW /400V 3N~ EKC.LN-15P 15kW /400V 3N~ EKC.LN-18P 18kW /400V 3N~ EKC.LN-1P 1kW /400V 3N~ EKC.LN-4P 4kW /400V 3N~ Uwaga! Kotły EKC.LNp należy dodatkowo wyposażyć w sterownik temperatury 756, ,00 Model EKC.Lp - kotły w wersji do ogrzewania podłogowego bez naczynia przeponowego EKC.L-04P 4kW /400V 3N~ lub 30V~ EKC.L-06P 6kW /400V 3N~ lub 30V~ EKC.L-08P 8kW /400V 3N~ lub 30V~ EKC.L-1P 1kW /400V 3N~ EKC.L-15P 15kW /400V 3N~ EKC.L-18P 18kW /400V 3N~ EKC.L-1P 1kW /400V 3N~ EKC.L-4P 4kW /400V 3N~ Uwaga! Kotły EKC.Lp należy dodatkowo wyposażyć w sterownik temperatury 536, ,01 katalog produktów 015/3 43

4 Elektryczne kotły c.o. EKC.M EKC.MN Kotły ze sterowaniem pogodowym Najważniejsze zalety Dane techniczne / wymiary! wersja EKC.MN - kocioł ze sterownikiem pogodowym (zestaw zawiera kocioł, centralę C.PS, moduł C.MG, czujnik WE-07, czujnik WE-019/1) umożliwiający współpracę z jednym lub dwoma obiegami c.o. oraz z wymiennikiem c.w.u. wyposażony w przeponowe naczynie wzbiorcze o pojemności 6 litrów i zawór różnicy ciśnień, tzw. bypass,! wersja EKC.M - j.w. bez naczynia przeponowego i zaworu różnicy ciśnień,! sterowanie pogodowe, dzięki automatycznej reakcji kotła na zmiany temperatury zewnętrznej, zapewnia całkowicie bezobsługową pracę i najbardziej energooszczędną eksploatację,! możliwość ustawienia temperatury: komfortowej, komfortowej podwyższonej, komfortowej obniżonej oraz ekonomicznej lub przeciwzamrożeniowej,! funkcje programowania w cyklu dobowym i tygodniowym,! moce od 4kW do 4kW. Klasa efektywności energetycznej D Wyposażenie dodatkowe 153 mm 710 mm 418 mm króćce Gw 3/4" (rozstaw ~180 mm, odległość od ściany ~70 mm) wersje: EKC.M 51 mm 710 mm 418 mm króćce Gw 3/4" (rozstaw ~180 mm, odległość od ściany ~ 80mm) wersje: EKC.MN Zawór trójdrożny z siłownikiem Współpraca kotła z wymiennikiem c.w.u. wymaga zastosowania zaworu trójdrożnego. (np. ZAWÓR.KT. VC patrz akcesoria do kotłów c.o.). Zastosowanie czujnika temperatury WE-019/01 pozwala na regulację temperatury wody w wymienniku c.w.u. Kocioł może również współpracować z wymiennikiem wyposażonym w termostat. Moc znamionowa kw Napięcie znamionowe Nominalny pobór prądu Minimalny przekrój elektrycznych mm przewodów przyłączeniowych 30V~ lub 400V 3N~ 400V 3N~ A 17,4/*5,7 6/*8,7 34,8/*11,7 17,3 1,7 6 30,3 34,6 3x,5/ 3x4/ 3x6/ 5x,5 5x4 5x6 * Wartości dla podłączenia 400V 3N~ Moc kotła należy dobrać na podstawie bilansu cieplnego obiektu. rientacyjnie można przyjąć, że w domach z lat 80-tych i 90-tych zapotrzebowanie na energię cieplną wynosi od 90 do 150 W/m, natomiast w domach budowanych od końca lat 90-tych wynosi W/m, obecnie buduje się domy o zapotrzebowaniu W/m a w budownictwie energooszczędnym zaledwie 0 W/m. Moduł C.MG Moduł C.MW Centrala sterująca C.PS Centrala C.PS pełni funkcję sterownika pogodowego oraz pozwala stworzyć system sterujący pracą instalacji grzewczej i innych urządzeń domowych. ź Sterowanie pogodowe, dzięki automatycznej reakcji na zmiany temperatury zewnętrznej, zapewnia całkowicie bezobsługową pracę i najbardziej energooszczędną eksploatację. ź Centrala C.PS może obsługiwać system składający się łącznie nawet z 3 urządzeń! System można dowolnie konfigurować poprzez dobór odpowiednich modułów. ź Moduły C.MG umożliwiają sterowanie pracą nawet do 4 obiegów grzewczych. ź Moduły C.MW pozwalają sterować czasowym załączaniem oświetlenia, pompy cyrkulacyjnej c.w.u., itp. ź Centrala umożliwia połączenie kaskadowe łącznie nawet do 4 kotłów. ź Panel dotykowy LCD o przekątnej 5,7" zapewnia łatwy dostęp do ustawień oraz odczytu wszystkich parametrów układu. ź WE-07 - czujnik temperatury zewnętrznej. ź WE-019/01 - czujnik temperatury do pomiaru temperatury w zasobniku c.w.u. oraz czujnik obiegu grzewczego. Istnieje możliwość podłączenia centrali do kotła EKC.L/LN, jednak wymaga to wymiany panelu sterowania w kotle. 44 katalog produktów 015/3

5 Ceny katalogowe Model EKC.MNz - kotły ze sterowaniem pogodowym i naczyniem przeponowym Kod produktu pis Moc / zasilanie Cena netto (zł) Cena brutto (zł) EKC.MN-04 EKC.MN-06 4kW /400V 3N~ lub 30V~ 6kW /400V 3N~ lub 30V~ EKC.MN-08 8kW /400V 3N~ lub 30V~ EKC.MN-1 EKC.MN-15 kocioł; centrala C.PS; moduł C.MG; czujnik WE-07; czujnik WE-019/01 1kW /400V 3N~ 15kW /400V 3N~ EKC.MN-18 18kW /400V 3N~ EKC.MN-1 1kW /400V 3N~ EKC.MN-4 4kW /400V 3N~ 3 634, ,00 Uwaga! Kotły EKC.MN w przypadku współpracy z zasobnikiem c.w.u. należy dodatkowo wyposażyć w zawór 3-drogowy i czujnik temperatury WE-019/01 Model EKC.Mz - kotły ze sterowaniem pogodowym Kod produktu pis Moc / zasilanie Cena netto (zł) Cena brutto (zł) EKC.M-04 EKC.M-06 4kW /400V 3N~ lub 30V~ 6kW /400V 3N~ lub 30V~ EKC.M-08 8kW /400V 3N~ lub 30V~ EKC.M-1 EKC.M-15 kocioł; centrala C.PS; moduł C.MG; czujnik WE-07; czujnik WE-019/01 1kW /400V 3N~ 15kW /400V 3N~ EKC.M-18 18kW /400V 3N~ EKC.M-1 1kW /400V 3N~ EKC.M-4 4kW /400V 3N~ 3 414, ,01 Uwaga! Kotły EKC.M w przypadku współpracy z zasobnikiem c.w.u. należy dodatkowo wyposażyć w zawór 3-drogowy i czujnik temperatury WE-019/01 Elementy systemu C-PS Kod produktu pis Cena netto (zł) Cena brutto (zł) C.MG C.MW moduł obiegu grzewczego C.MG, sterujący pracą poszczególnych obiegów grzewczych (do centrali można podłączyć maksymalnie do 4 modułów) moduł włącz/wyłącz C.MW, umożliwiający zaprogramowanie czasu załączania różnych domowych urządzeń elektrycznych (do centrali można podłączyć maksymalnie do 4 modułów) 35,77 90,00 146,34 180,00 WE-07 czujnik temperatury zewnętrznej 43,09 53,00 WE-019/01 czujnik temperatury do pomiaru temperatury w zasobniku c.w.u. oraz czujnik obiegu grzewczego 43,09 53,00 katalog produktów 015/3 45

6 Elektryczne kotły c.o. EKC.T EKC.TM Kotły dużej mocy Najważniejsze zalety Dane techniczne / wymiary! wersja EKC.T - kocioł dużej mocy do współpracy z instalacją c.o. oraz z wymiennikiem c.w.u.! wersja EKC.TM - kocioł ze sterowaniem pogodowym, dużej mocy, umożliwiający współpracę z jednym lub dwoma obiegami c.o. oraz z wymiennikiem c.w.u.! możliwość łączenia w kaskady, w takim układzie należy zastosować kocioł EKC.TM (nadrzędny) i kotły EKC.T (podrzędne),! regulacja temperatury wody w instalacji c.o. w zakresie od 40 C do 85 C.! kotły dużej mocy wyposażone są w zespoły grzejne, co zmniejsza obciążenie grzałek i zapewnia ich wysoką trwałość,! moce od 30kW do 48kW. Klasa efektywności energetycznej D 197 mm 815 mm 503 mm Wyposażenie dodatkowe Zawór trójdrożny z siłownikiem Współpraca kotła z wymiennikiem c.w.u. wymaga zastosowania zaworu trójdrożnego (np. ZAWÓR.KT.VC patrz akcesoria do kotłów c.o.). Zastosowanie czujnika temperatury WE-008 pozwala na regulację temperatury wody w wymienniku bezpośrednio na panelu kotła. Kocioł może również współpracować z wymiennikiem wyposażonym w termostat. Sterownik temperatury Kotły EKC.T powinny być dodatkowo wyposażone w sterownik temperatury pomieszczeń, który umożliwi pracę zgodnie z indywidualnie określonymi potrzebami i zapewni energooszczędną eksploatację. Moc znamionowa kw Napięcie znamionowe Nominalny pobór prądu Minimalny przekrój elektrycznych przewodów przyłączeniowych króćce Gw 1" (rozstaw ~350 mm, odległość od ściany ~55 mm) wersja: EKC.T 400V 3N~ wersja: EKC.TM A 3x43,3 3x5 3x60,6 3x69,3 mm 5 x 10 5 x 16 * Wartości dla podłączenia 400V 3N~ Moc kotła należy dobrać na podstawie bilansu cieplnego obiektu. rientacyjnie można przyjąć, że w domach z lat 80-tych i 90-tych zapotrzebowanie na energię cieplną wynosi od 90 do 150 W/m, natomiast w domach budowanych od końca lat 90-tych wynosi W/m, obecnie buduje się domy o zapotrzebowaniu W/m a w budownictwie energooszczędnym zaledwie 0 W/m. 46 katalog produktów 015/3

7 Ceny katalogowe Modele EKC.T - kotły dużej mocy w wersji podstawowej EKC.T-30 30kW /400V 3N~ 4 487, ,01 EKC.T-36 36kW /400V 3N~ 4 650, ,00 EKC.T-4 4kW /400V 3N~ 4 813, ,00 EKC.T-48 48/kW /400V 3N~ 4 894, ,00 Uwaga! Kotły EKC.T należy dodatkowo wyposażyć w sterownik temperatury oraz w przypadku współpracy z zasobnikiem w zawór 3-drogowy i czujnik temperatury WE-008 Modele EKC.TM - kotły dużej mocy ze sterowaniem pogodowym EKC.TM-30 30kW /400V 3N~ 5 5, ,00 EKC.TM-36 36kW /400V 3N~ 5 414, ,01 EKC.TM-4 4kW /400V 3N~ 5 577, ,01 EKC.TM-48 48/kW /400V 3N~ 5 739, ,00 Uwaga! Kotły EKC.TM w przypadku współpracy z zasobnikiem należy dodatkowo wyposażyć w zawór 3-drogowy i czujnik temperatury WE-008 Akcesoria do elektrycznych kotłów c.o. Kod produktu - opis Cena netto (zł) Cena brutto (zł) CZUJNIK.WE-019/01 - Czujnik temperatury WE-019/01 do kotłów EKC.L; EKC.LN; EKC.M; EKC.MN (do pomiaru temperatury w zasobniku c.w.u.) CZUJNIK.WE Czujnik temperatury WE-008 do kotłów EKC.T i EKC.TM (do pomiaru temperatury w zasobniku c.w.u.) 43,09 53,00 43,09 53,00 FILTR.F-MAG 3/4 - Filtr magnetyczny do instalacji c.o. F-MAG 3/4 86,99 107,00 MDUŁ.MZK-1/0 - Moduł sterowania do kaskady kotłów EKC.T 368,9 453,00 MDUŁ.MZK-1/03 - Moduł sterowania do kaskady 3 kotłów EKC.T 509,76 67,00 MDUŁ GSM - Moduł zdalnego sterowania GSM do kotłów EKC.TM 1 7, ,00 ZAWÓR.KT.VC Zawór dzielący 3-drogowy HNEYWELL - 3/4" (zawór VCZMH6000E, siłownik VC6013ZZ00 z kablem) 381,30 469,00 katalog produktów 015/3 47

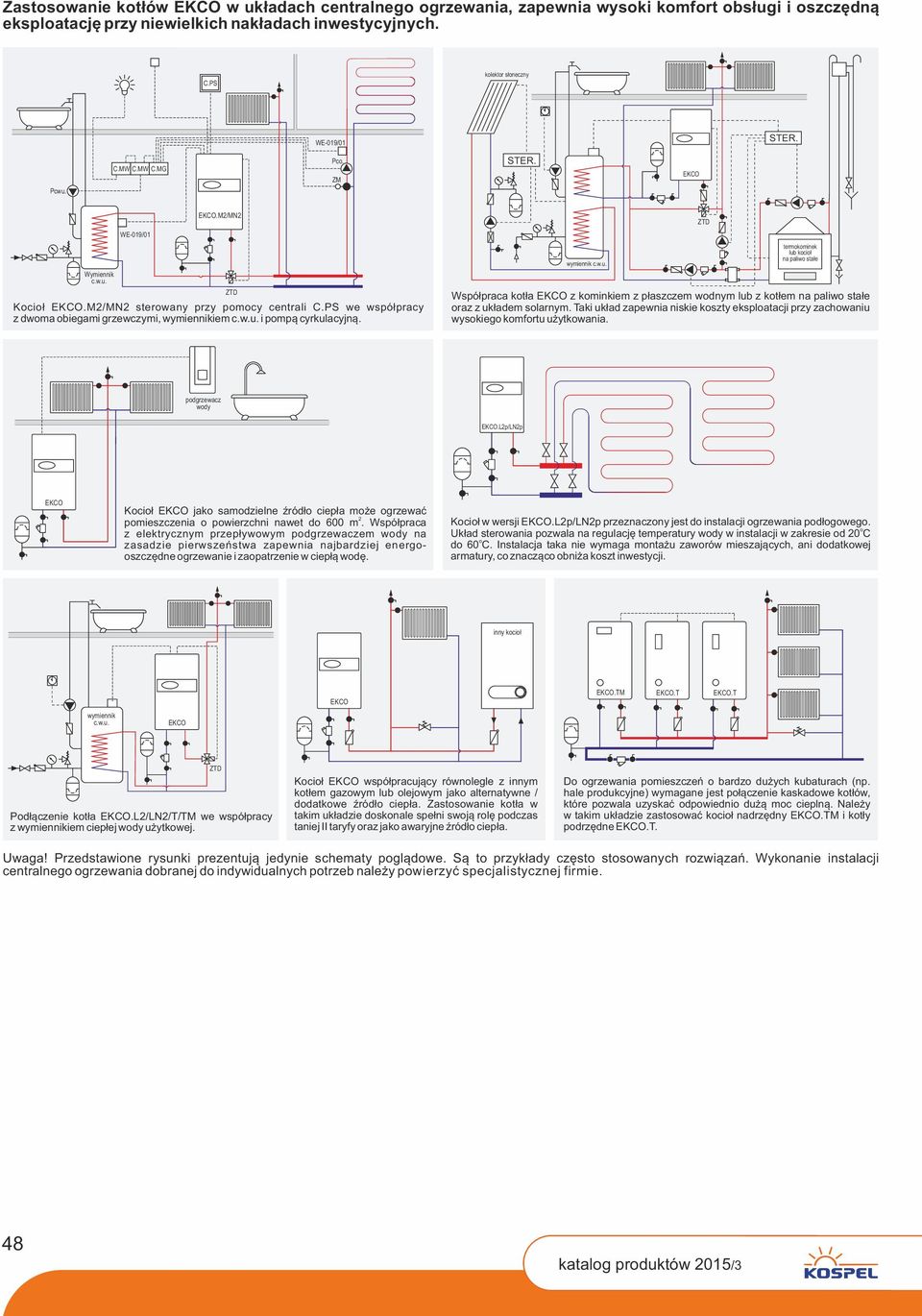

8 Zastosowanie kotłów EKC w układach centralnego ogrzewania, zapewnia wysoki komfort obsługi i oszczędną eksploatację przy niewielkich nakładach inwestycyjnych. C.PS kolektor słoneczny WE-019/01 STER. Pcwu. C.MW C.MW C.MG Pco. ZM STER. EKC Wymiennik c.w.u. WE-019/01 EKC.M/MN Kocioł EKC.M/MN sterowany przy pomocy centrali C.PS we współpracy z dwoma obiegami grzewczymi, wymiennikiem c.w.u. i pompą cyrkulacyjną. ZTD wymiennik c.w.u. Współpraca kotła EKC z kominkiem z płaszczem wodnym lub z kotłem na paliwo stałe oraz z układem solarnym. Taki układ zapewnia niskie koszty eksploatacji przy zachowaniu wysokiego komfortu użytkowania. ZTD termokominek lub kocioł na paliwo stałe podgrzewacz wody EKC.Lp/LNp EKC Kocioł EKC jako samodzielne źródło ciepła może ogrzewać pomieszczenia o powierzchni nawet do 600 m. Współpraca z elektrycznym przepływowym podgrzewaczem wody na zasadzie pierwszeństwa zapewnia najbardziej energooszczędne ogrzewanie i zaopatrzenie w ciepłą wodę. Kocioł w wersji EKC.Lp/LNp przeznaczony jest do instalacji ogrzewania podłogowego. o Układ sterowania pozwala na regulację temperatury wody w instalacji w zakresie od 0 C o do 60 C. Instalacja taka nie wymaga montażu zaworów mieszających, ani dodatkowej armatury, co znacząco obniża koszt inwestycji. inny kocioł EKC EKC.TM EKC.T EKC.T wymiennik c.w.u. EKC Podłączenie kotła EKC.L/LN/T/TM we współpracy z wymiennikiem ciepłej wody użytkowej. ZTD Kocioł EKC współpracujący równolegle z innym kotłem gazowym lub olejowym jako alternatywne / dodatkowe źródło ciepła. Zastosowanie kotła w takim układzie doskonale spełni swoją rolę podczas taniej II taryfy oraz jako awaryjne źródło ciepła. Do ogrzewania pomieszczeń o bardzo dużych kubaturach (np. hale produkcyjne) wymagane jest połączenie kaskadowe kotłów, które pozwala uzyskać odpowiednio dużą moc cieplną. Należy w takim układzie zastosować kocioł nadrzędny EKC.TM i kotły podrzędne EKC.T. Uwaga! Przedstawione rysunki prezentują jedynie schematy poglądowe. Są to przykłady często stosowanych rozwiązań. Wykonanie instalacji centralnego ogrzewania dobranej do indywidualnych potrzeb należy powierzyć specjalistycznej firmie. 48 katalog produktów 015/3
