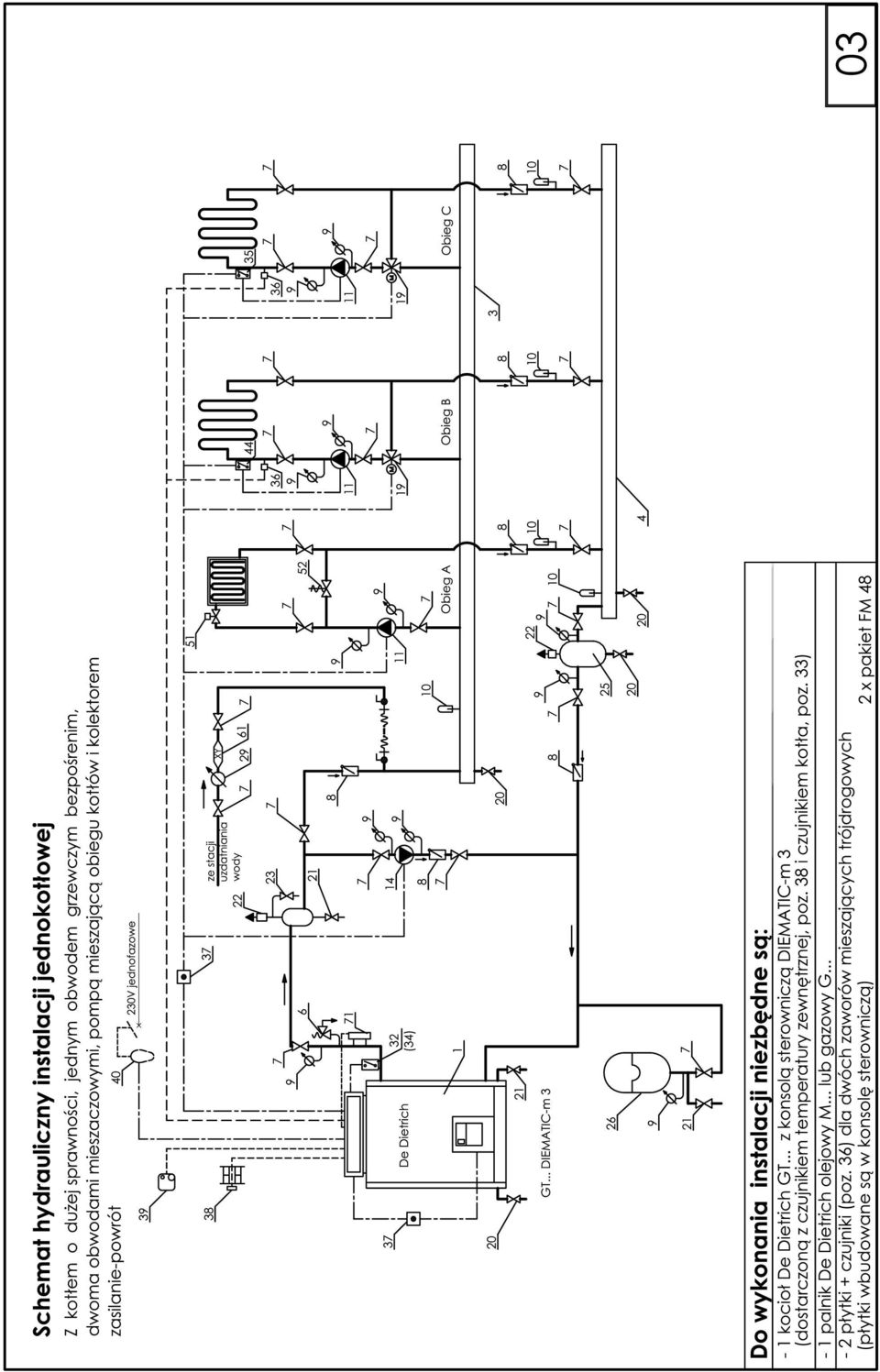

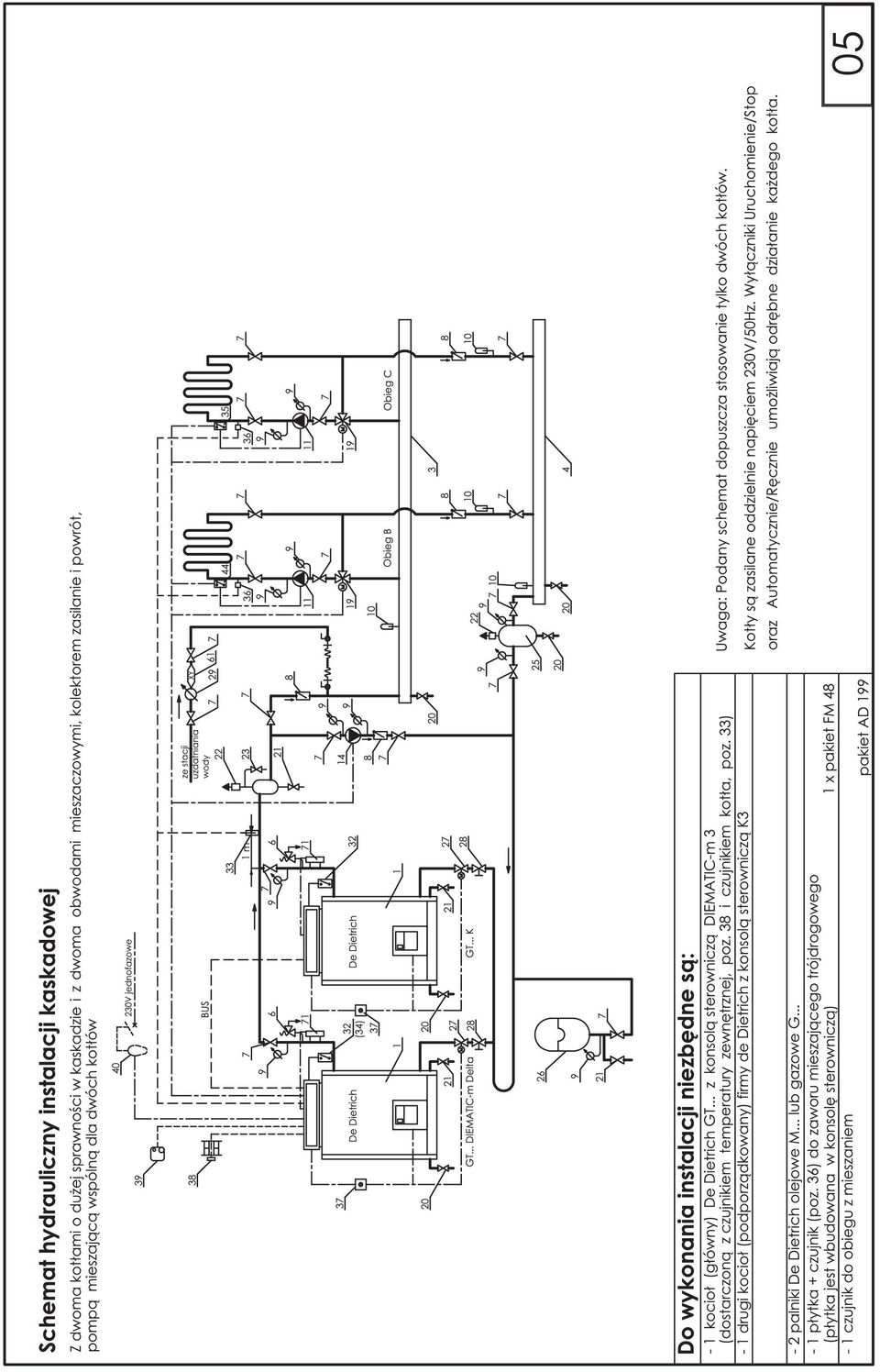

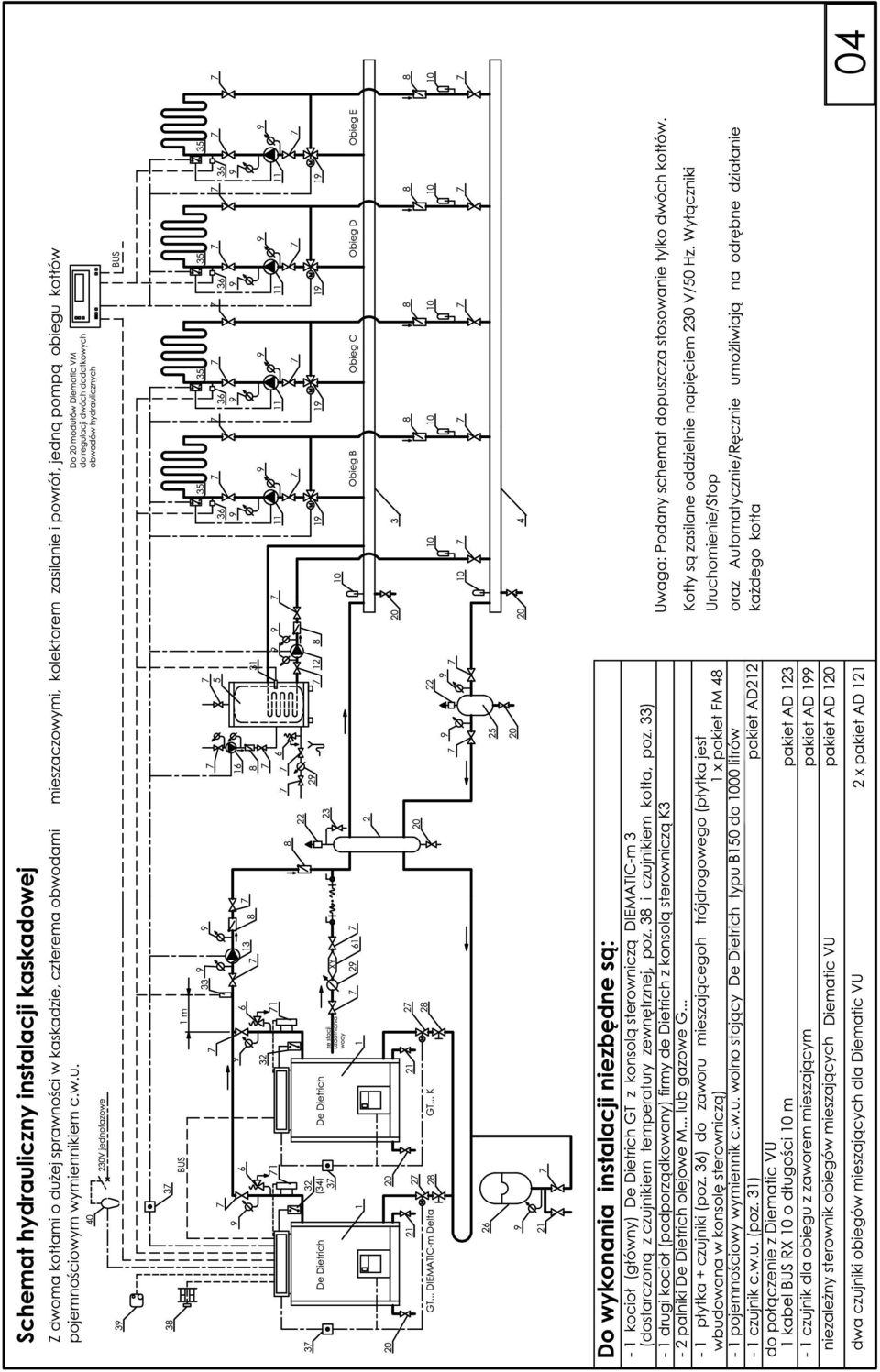

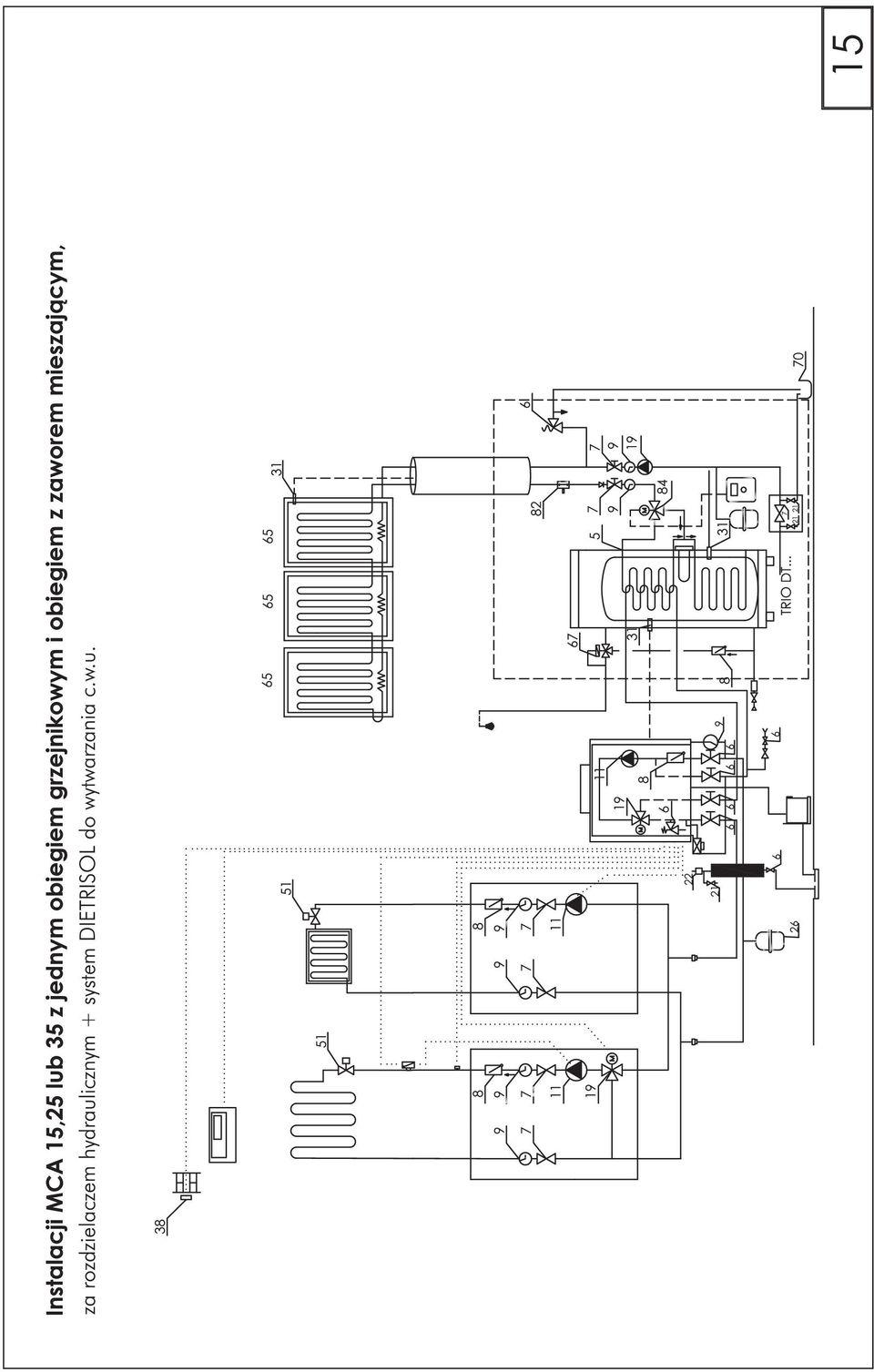

1 6. Schematy technologiczne kotłowni Zaprezentowane schematy kotłowni mają na celu przedstawienie szerokiej gamy rozwiązań systemów grzewczych na bazie urządzeń firmy De Dietrich. Dotyczą one zarówno kotłów z palnikami olejowymi, jak i gazowymi wentylatorowymi i atmosferycznymi. Dodatkowo zaprezentowano schematy instalacji grzewczych z kolektorami słonecznymi jak również z pompami ciepła. Na schematach zaznaczono sposób podłączeń urządzeń automatycznej regulacji sterujących pracą kotłowni. Schematy konstruowano tak, aby pokazać możliwe podłączenia wszystkich urządzeń kontrolno-zabezpieczających wymaganych według aktualnych przepisów. Poszczególne elementy składowe systemów, takie jak pompy obiegu kotłowego, pompy obiegów grzewczych, pompy cyrkulacyjne c.w.u., urządzenia zabezpieczające, jak czujnik braku wody w instalacji, czujnik przepływu, termostat bezpieczeństwa w razie przegrzania i czujniki temperatury są podłączane do konsoli sterowniczych do wyraźnie oznakowanych zacisków. W przypadku kotłowni zbudowanych na kotłach De Dietrich maksymalne napięcie zasilania wynosi 230 V (moc 400 W). Jeżeli odbiornik musi być podłączony do sieci trójfazowej lub jeżeli parametry są większe od dopuszczalnych dla konsoli, to należy podłączyć go przez dodatkowe zabezpieczenia. W przypadkach kotłów De Dietrich o mocy elektrycznej palników większej niż 450 W lub prądzie rozruchowym > 16 A firma oferuje opcjonalnie skrzynkę przekaźników (pakiet BP 51). W instalacjach, w których występuje przygotowanie ciepłej wody użytkowej w podgrzewaczu pojemnościowym, automatyka steruje pracą palnika lub palników i pracą pompy ładującej zasobnik c.w.u. Można ustawić pełny lub względny priorytet ciepłej wody użytkowej. Ewentualnie można takiego priorytetu nie ustawiać. Należy przestrzegać zasady, że moc kotłów (lub moc stopnia kaskady) nie powinna przekraczać mocy cieplnej wymiennika ciepła w podgrzewaczu pojemnościowym w przypadku stosowania priorytetu ciepłej wody użytkowej. Wszystkie przykłady prezentują kocioł lub kotły z modulowaną temperaturą, z wyjątkiem rozwiązań, w których instalacja ma obieg wysokotemperaturowy. Na schematach zaznaczono maksymalną liczbę urządzeń kontrolno-zabezpieczających. O tym, jakie ostatecznie urządzenia kontrolno-pomiarowe należy zastosować w praktyce decyduje projektant, w zależności od specyfiki instalacji grzewczej, które muszą być wykonane zgodnie z obowiązującymi zasadami i przepisami. W przypadku instalacji z zastosowaniem rozdzielaczy hydraulicznych przedstawiono separatory powietrza na wylocie z kotła/kotłów. W tym przypadku rozdzielacz hydrauliczny nie musi znajdować się w najwyższym punkcie instalacji grzewczej w kotłowni. Na poszczególnych schematach zaznaczono również te elementy, które są wymagane do zrealizowania przedstawionych rozwiązań kotłowni. Oznaczenia elementów na schematach kotłowni 1 kocioł grzewczy 2 rozdzielacz hydrauliczny 3 rozdzielacz (zasilania) 4 rozdzielacz (powrotu) 5 podgrzewacz pojemnościowy c.w.u. 5s podgrzewacz pojemnościowy z dwiema wężownicami

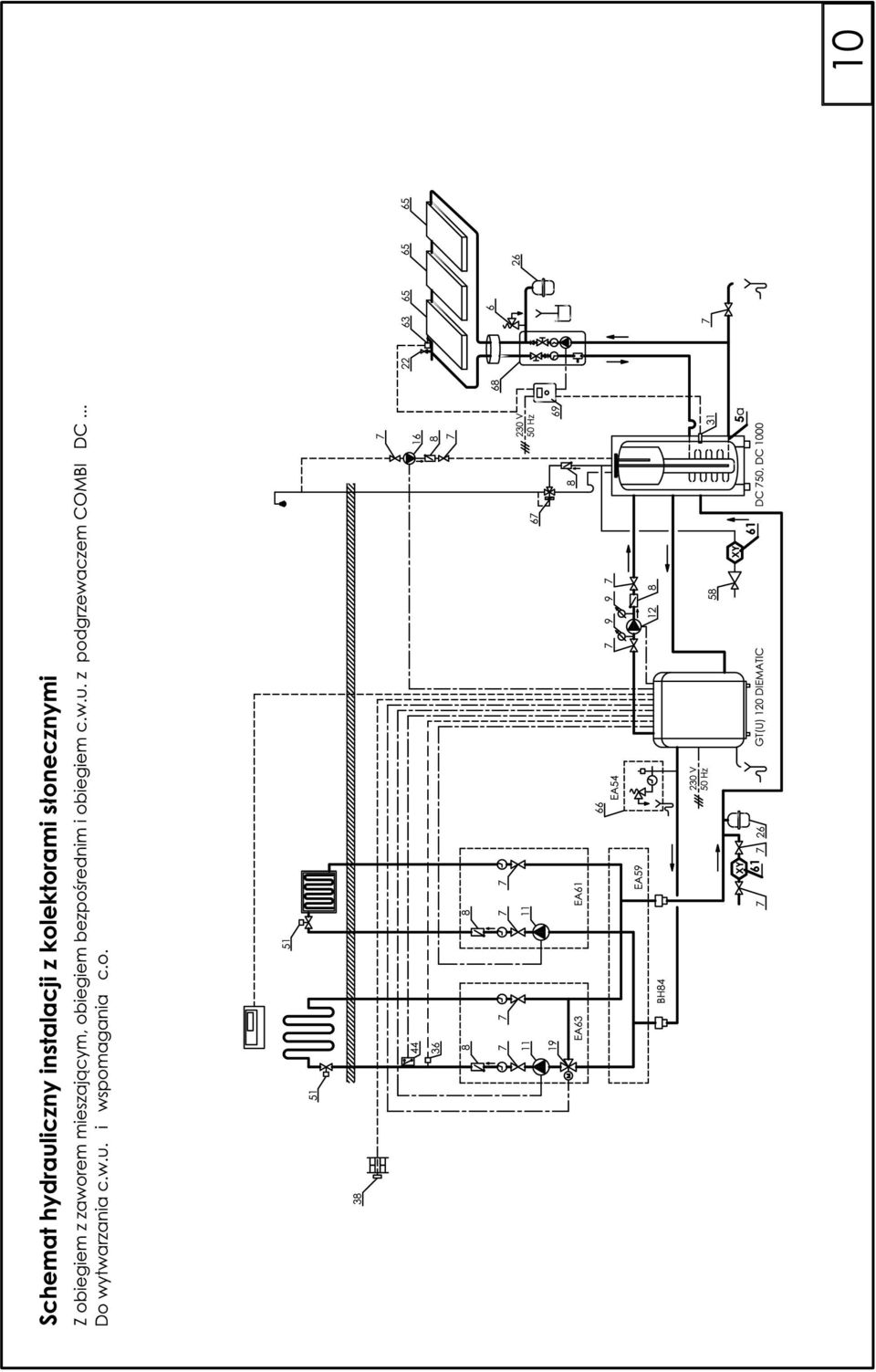

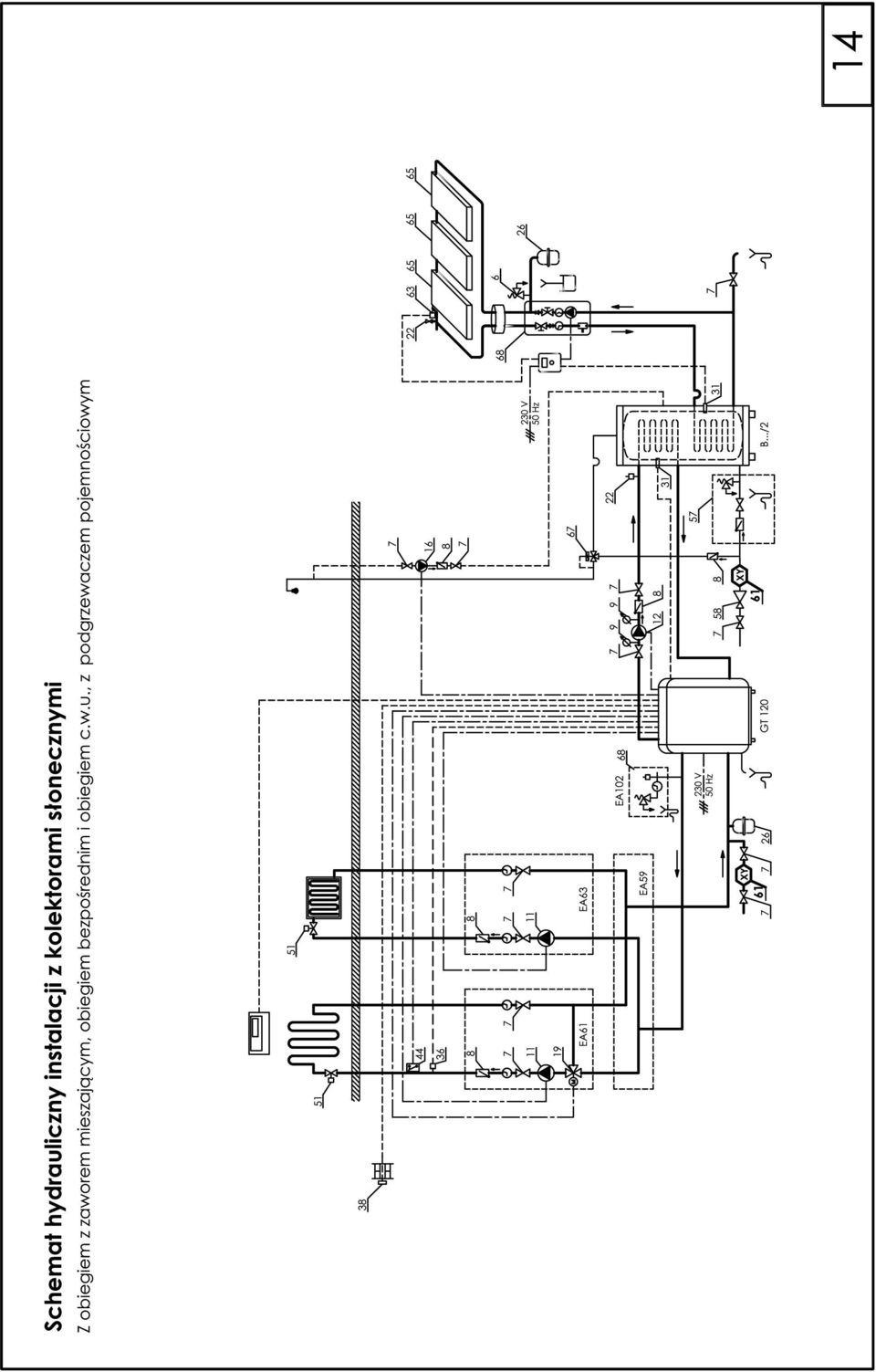

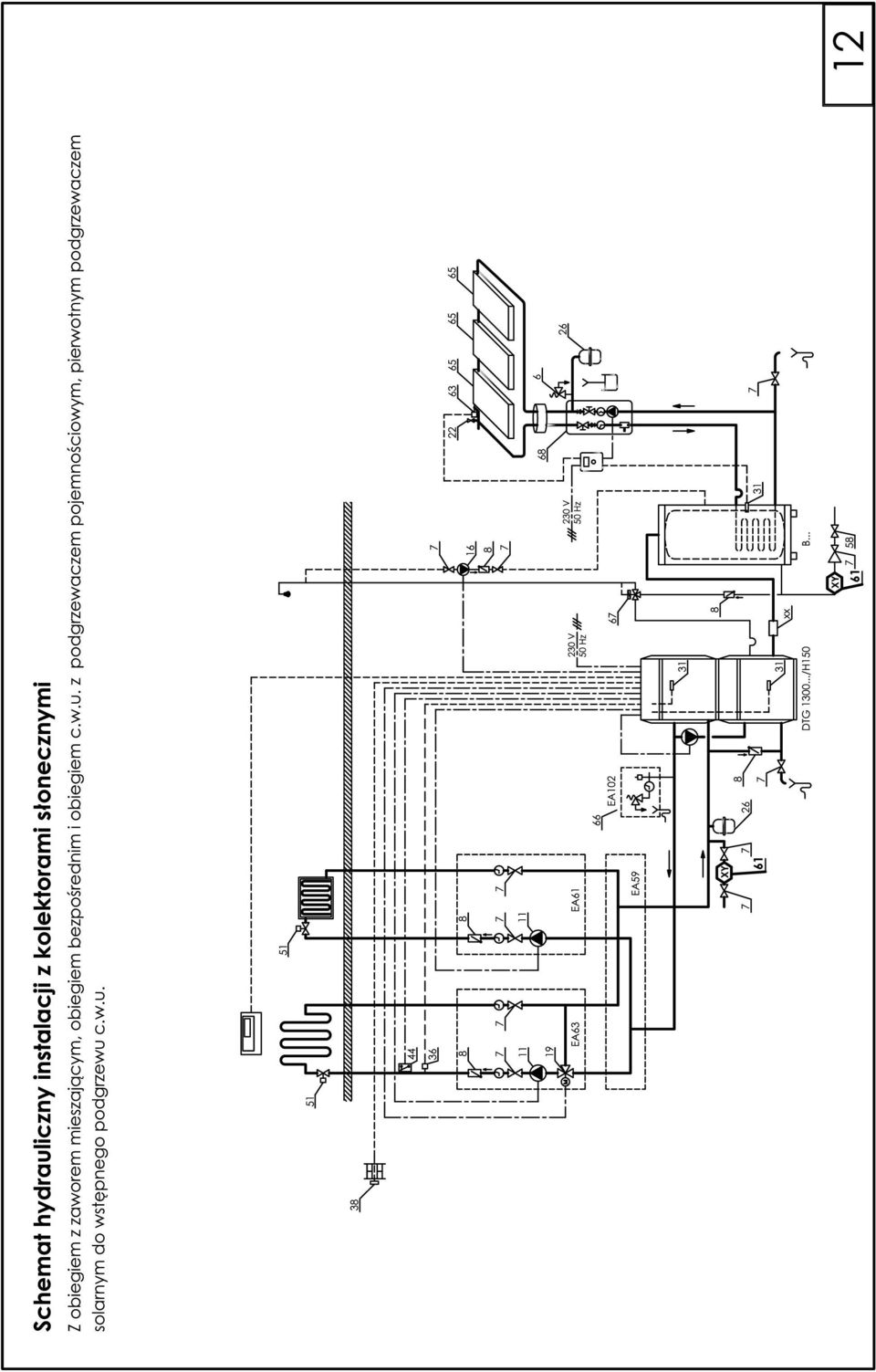

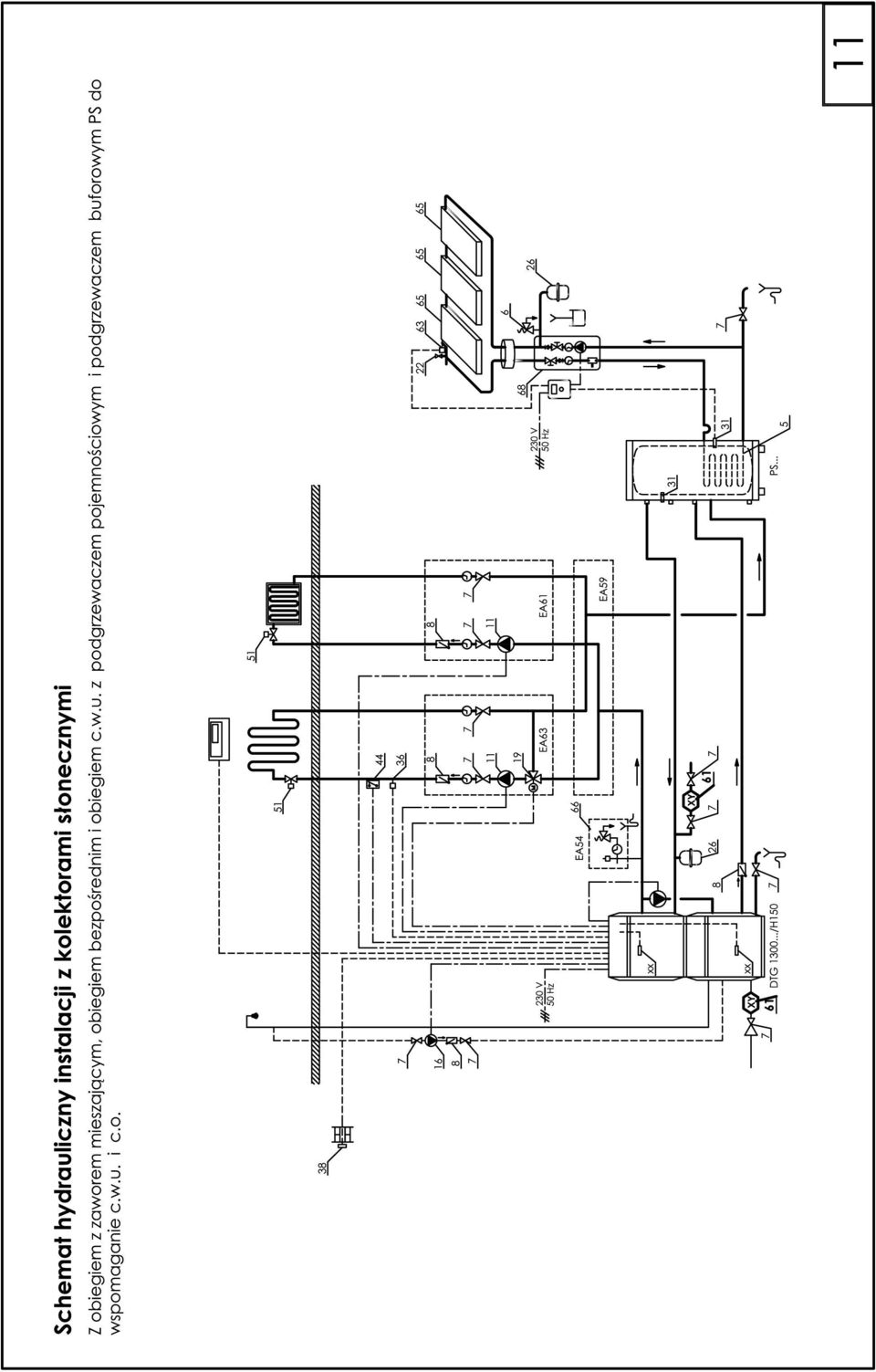

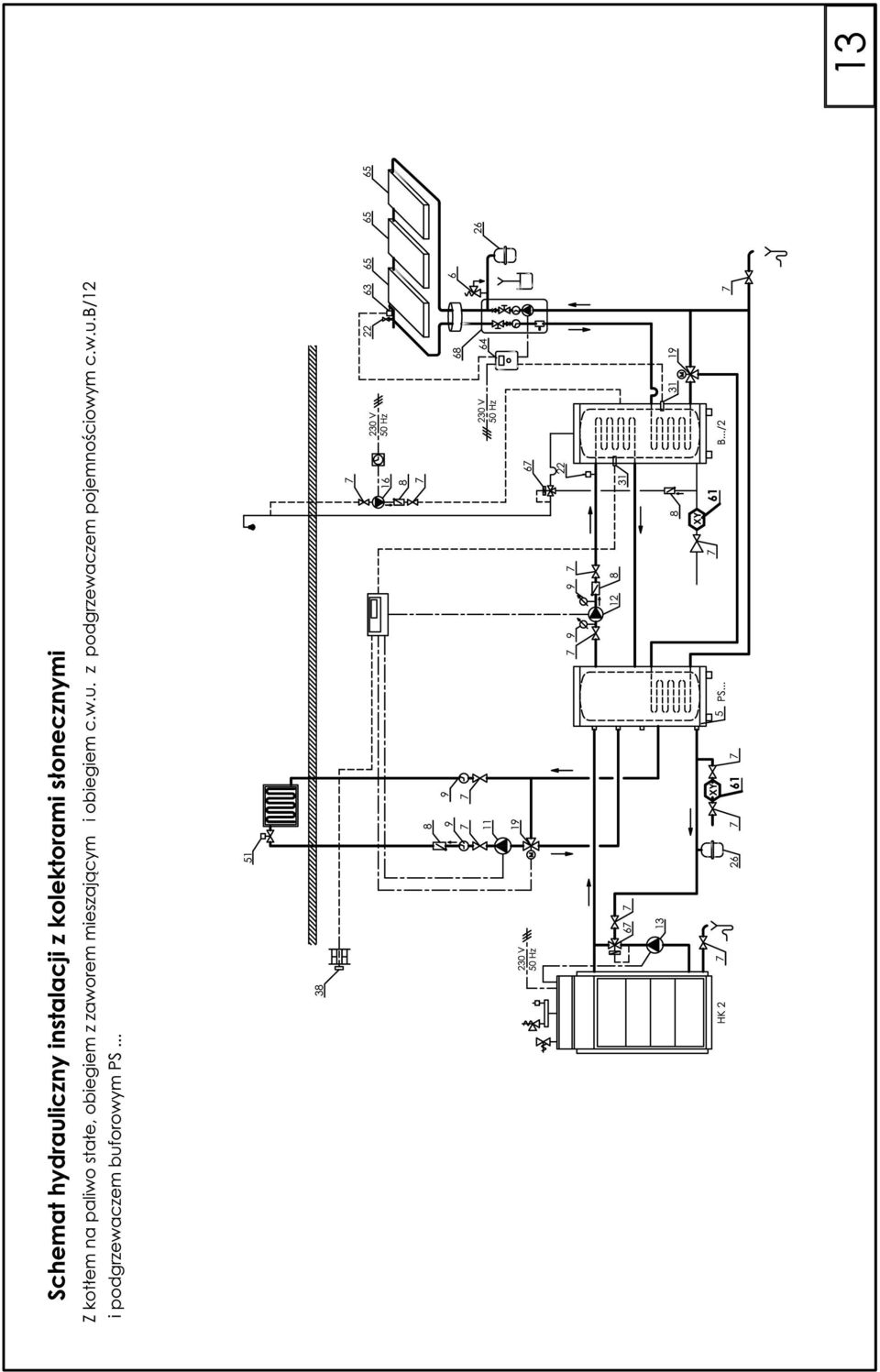

Dodatkowo zaprezentowano schematy instalacji grzewczych z kolektorami słonecznymi jak również z pompami ciepła.

2 Schematy technologiczne kotłowni 6 zawór bezpieczeństwa 7 zawór odcinający 8 zawór zwrotny 9 manometr 10 termometr 11 pompa obiegu grzewczego 12 pompa obiegu c.w.u. 13 pompa obiegu kotłów 14 pompa mieszająca obiegu kotłów 15 pompa kotłowa 16 pompa cyrkulacyjna 17 pompa obiegu skraplacza 18 pompa sieciowa 19 zawór trójdrogowy mieszający z siłownikiem 20 zawór odwadniający 21 zawór spustowy 22 automatyczny zawór napowietrzająco-odpowietrzający 23 odpowietrzenie ręczne 24 separator powietrza 25 filtroodmulnik 26 przeponowe naczynie wzbiorcze 27 zawór odcinający z siłownikiem 28 zawór równoważący opcja 29 wodomierz 30 rekuperator-skraplacz 31 czujnik temperatury c.w.u. 32 urządzenie kontrolne przepływu (dostarczane z kotłem GT 430 i GTE 530); dla kotłów bez urządzenia kontroli przepływu, zgodnie z PN-B/02414, stosować czujnik poziomu wody oznaczony nr czujnik temperatury wody zasilającej 34 czujnik minimalnego poziomu wody wymagany zgodnie z PN-B/02414 (1999) dla kotłów o mocy > 100 kw, a w przypadku kotłowni dachowych dla każdego kotła 35 termostat ograniczający (50 C) nastawiony ręcznie dla ogrzewania podłogowego 36 czujnik temperatury zasilania za zaworem mieszającym 37 stycznik stosowany obowiązkowo, jeżeli element składowy musi być zasilany prądem trójfazowym lub jeśli charakterystyki składowej 230 V jednofazowej są większe od dopuszczalnych dla konsoli sterowniczej i dla regulacji DIEMATIC-m3 38 czujnik pokojowy lub zdalne sterowanie 39 zdalne sterowanie z czujnikiem pokojowym 40 wyłącznik samoczynny różnicowy 30 ma 41 urządzenie kontrolne przepływu przeciwdziałające włączeniu palnika w razie braku dopływu wody do rekuperatora-skrapalcza 42 syfon i króćce usuwania skroplin (demontowane w całości dla umożliwienia oczyszczenia rekuperatora-skraplacza) 43 układ neutralizacji skroplin 44 termostat ograniczający 45 zawór obejściowy umożliwiający regulację przepływu w rekuperatorze-skraplaczu na wymaganą wartość 49 zawór regulacyjny przepływu

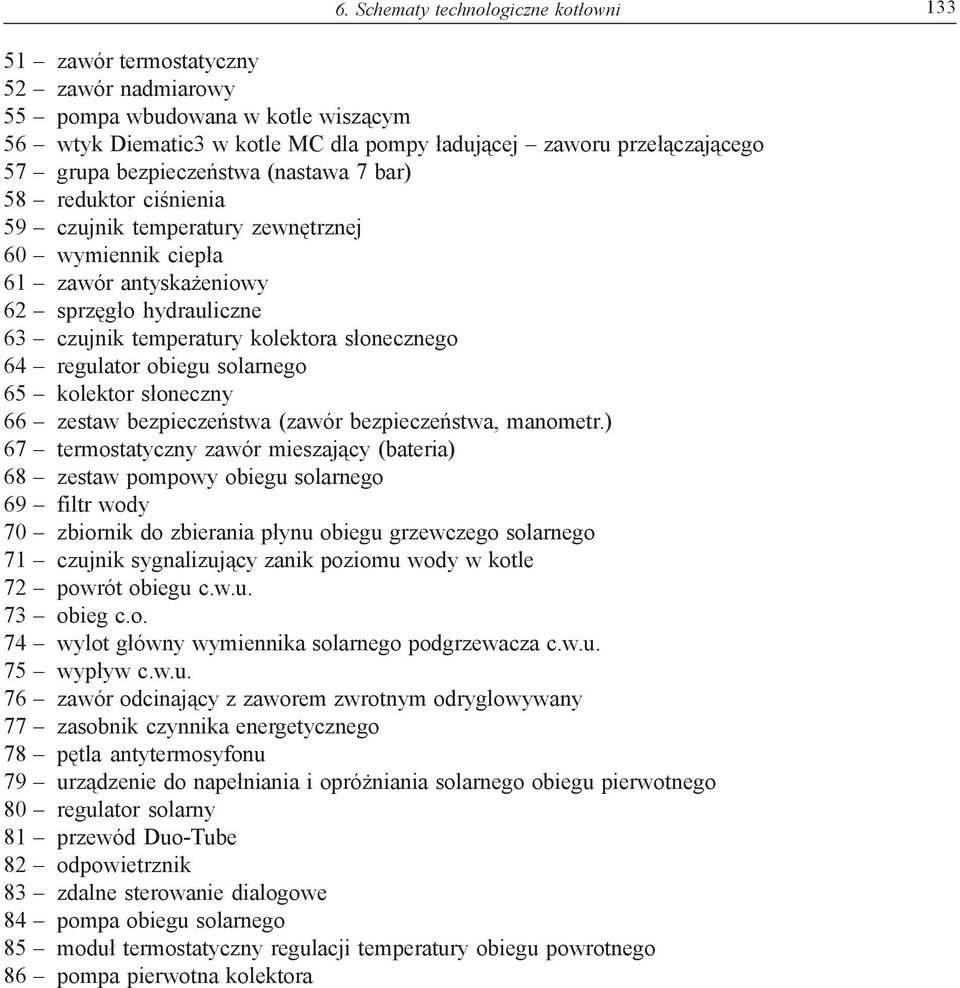

3 6. Schematy technologiczne kotłowni zawór termostatyczny 52 zawór nadmiarowy 55 pompa wbudowana w kotle wiszącym 56 wtyk Diematic3 w kotle MC dla pompy ładującej zaworu przełączającego 57 grupa bezpieczeństwa (nastawa 7 bar) 58 reduktor ciśnienia 59 czujnik temperatury zewnętrznej 60 wymiennik ciepła 61 zawór antyskażeniowy 62 sprzęgło hydrauliczne 63 czujnik temperatury kolektora słonecznego 64 regulator obiegu solarnego 65 kolektor słoneczny 66 zestaw bezpieczeństwa (zawór bezpieczeństwa, manometr.) 67 termostatyczny zawór mieszający (bateria) 68 zestaw pompowy obiegu solarnego 69 filtr wody 70 zbiornik do zbierania płynu obiegu grzewczego solarnego 71 czujnik sygnalizujący zanik poziomu wody w kotle 72 powrót obiegu c.w.u. 73 obieg c.o. 74 wylot główny wymiennika solarnego podgrzewacza c.w.u. 75 wypływ c.w.u. 76 zawór odcinający z zaworem zwrotnym odryglowywany 77 zasobnik czynnika energetycznego 78 pętla antytermosyfonu 79 urządzenie do napełniania i opróżniania solarnego obiegu pierwotnego 80 regulator solarny 81 przewód Duo-Tube 82 odpowietrznik 83 zdalne sterowanie dialogowe 84 pompa obiegu solarnego 85 moduł termostatyczny regulacji temperatury obiegu powrotnego 86 pompa pierwotna kolektora

słonecznego 64 regulator obiegu solarnego 65 kolektor słoneczny 66 zestaw bezpieczeństwa (zawór bezpieczeństwa, manometr.
