1 IMDDC aplikacja użytkownika instrukcja konfiguracji Wersja dokumentu: 1.0 Data aktualizacji: 22 marca 2017 Spółka Inżynierów SIM Sp. z o.o. Adres siedziby firmy: ul. Stefczyka 34, LUBLIN info@sim.com.pl, NIP Sekretariat (0-81) fax (0-81) Dział Obsługi Klienta tel. (0-81) Serwis (0-81)

2 SPIS TREŚCI: 1. INFORMACJE PRAWNE IMDDC OPIS OGÓLNY APLIKACJA UŻYTKOWNIKA SIEĆ LAN IMDDC KONFIGURACJA SYSTEM Hasło Usługi Log Restart SIM Sp. z o.o.

3 1. Informacje prawne Informacje podane w tym dokumencie mogą ulec zmianie bez powiadomienia. Żadnej części niniejszego dokumentu nie wolno powielać lub przekazywać w żadnej formie za pomocą jakichkolwiek nośników elektronicznych lub mechanicznych w jakimkolwiek celu, bez pisemnej zgody firmy Spółka Inżynierów SIM Sp. z o.o Spółka Inżynierów SIM Sp. z o.o. DomatiQ jest zastrzeżonym znakiem towarowym firmy Spółka Inżynierów SIM Sp. z o.o., zarejestrowanym w Polsce i/lub innych krajach. Microsoft, Windows, Windows NT są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation. Wszystkie inne nazwy firm i produktów wymienione w niniejszym dokumencie mogą być znakami towarowymi zarejestrowanymi przez ich właścicieli. Poniższa uwaga dotyczy wyłącznie przypadku, gdy aplikacja DomatiQ dostarczana jest w komplecie z wyposażeniem sprzętowym (komputerem): To oznakowanie oznacza, że produktu nie należy wyrzucać razem z odpadami z gospodarstw domowych. Dbając o pozbycie się produktu w należyty sposób można zapobiec potencjalnym negatywnym skutkom dla środowiska i zdrowia ludzkiego, jakie mogłyby wyniknąć z niewłaściwego postępowania z odpadami tego produktu. Szczegółowe informacje na temat recyklingu produktu można uzyskać w urzędzie miasta lub gminy, w zakładzie utylizacji odpadów komunalnych albo w miejscu, gdzie produkt został nabyty. 3 SIM Sp. z o.o.

4 2. IMDDC opis ogólny Jest to urządzenie do zapewnienia komunikacji wielodostępowej do systemu DomatiQ. Zawiera w sobie 4 porty USB, 1 port LAN, wbudowany moduł GSM/GPRS Urządzenie pracuje w systemie Linux. 3. Aplikacja użytkownika Aplikacja użytkownika służy do konfiguracji dostępu sieciowego do modułu, oraz do konfiguracji parametrów pracy modułu IMDDC. Po uruchomieniu urządzenia i wpięciu go do sieci Internet uruchamiamy przeglądarkę internetową i wpisujemy adres IP (podany na urządzeniu). Urządzenie produkcyjnie ma ustawiony adres IP (statyczny) i na ten adres za pierwszym razem wchodzimy. Po wpisaniu adresu i wciśnięciu przycisku Przejdź do strony pojawi nam się okno logowania do strony. Wpisujemy login i hasło do aplikacji. Fabryczne dane do logowania: Login: admin Hasło: imddcadmin Rys.1: Logowanie. Po poprawnym zalogowaniu do aplikacji pojawi się strona główna (Rys.2). Na stronie głównej mamy dostępne informacje o aktualnym IP urządzenia, jego adres MAC oraz logi z aplikacji komunikacyjnej działającej na urządzeniu (log jest odświeżany co 5s). 4 SIM Sp. z o.o.

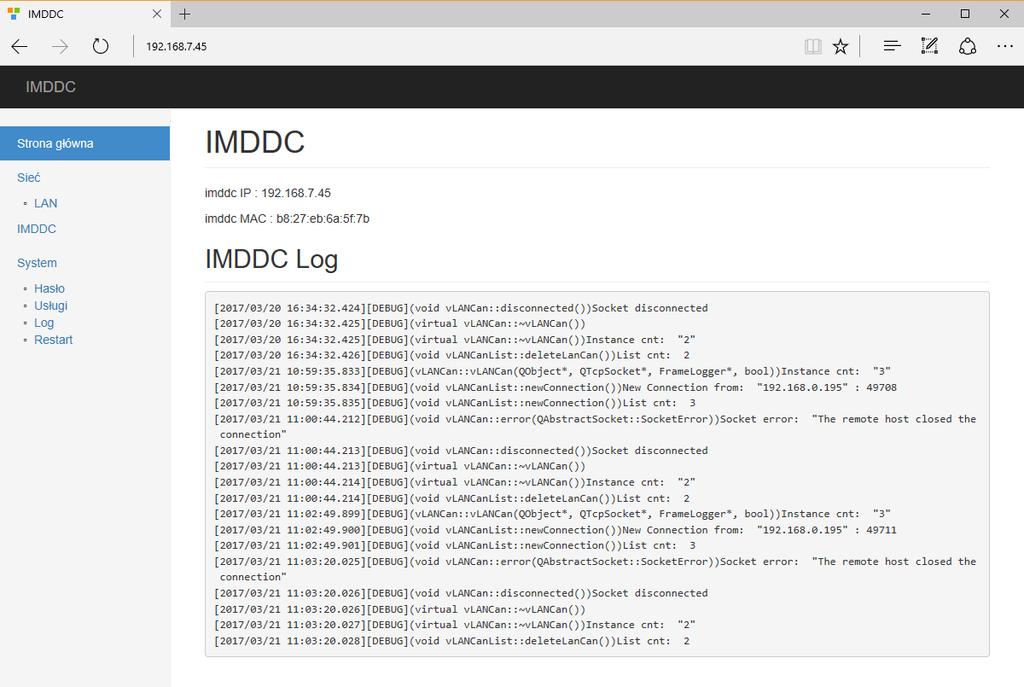

5 Rys.2: Strona główna. 3.1 Sieć Jeżeli potrzebujemy zmienić adres sieciowy urządzenia to przechodzimy do zakładki Sieć ( Rys.3). Rys.3: Sieć LAN. W następnej kolejności wybieramy pod zakładkę LAN (Rys.4) LAN Otwierając zakładkę LAN mamy do dyspozycji następujące opcje: po prawej stronie informacje o aktualnych ustawieniach sieciowych urządzenia; po lewej stronie są dostępne parametry konfiguracyjne LAN: Typ konfiguracji; o W tym oknie są dostępne dwie opcje: Static (adres statyczny) i DHCP (adres 5 SIM Sp. z o.o.

6 dynamiczny). Wybierając DHCP pozostałych opcji nie konfigurujemy zostaną skonfigurowane automatycznie po podłączeniu się urządzenia do sieci LAN. Wybierając opcję Static musimy uzupełnić pozostałe parametry konfiguracyjne. Adres IP; Maska podsieci; Adres Bramy; Adres sieci; Adres rozgłoszeniowy; Adres DNS; Rys.4: Konfiguracja LAN. Uwaga!!! Zaleca się konfigurację tych parametrów tylko i wyłącznie osobom przeszkolonym w zarządzaniu sieciami lub administratorom sieciowym danej infrastruktury sieciowej budynku, w której urządzenie będzie pracować. Błędne skonfigurowanie tych parametrów może skutkować utratą dostępu do urządzenia. Po skonfigurowaniu urządzenia także należy zapamiętać adres IP potrzebny do ponownego połączenia się z aplikacją konfiguracyjną jak i urządzeniem. Przy błędnym skonfigurowaniu urządzenia i utracie komunikacji należy kontaktować się z producentem urządzenia lub jeżeli to będzie konieczne odesłaniem urządzenia do producenta. Uwaga!!! Po wprowadzeniu/zmianie konfiguracji należy zrobić restart urządzenia IMDDC. 6 SIM Sp. z o.o.

7 3.2 IMDDC konfiguracja Po poprawnej konfiguracji sieci LAN, możemy przejść do konfiguracji parametrów pracy i komunikacji urządzenia IMDDC zakładka IMDDC (Rys.5). Rys.5: Konfiguracja IMDDC. Powyższa podstrona w tytule zawiera informację o nr seryjnym danego urządzenia. A poniżej mamy dostępne opcje konfiguracyjne. Dostępne są następujące opcje, podzielone na 3 sekcje : I. Logowanie ramek CAN po zaznaczeniu tego checkbox-a uruchomimy logowanie wszystkich ramek CAN przesyłanych za pomocą urządzenia IMDDC; II. Mod jest to opcja wyboru: IMDLAN/CAN lub IMDUSB. W zależności od wyboru modułu komunikacyjnego z magistralą CAN, konfigurujemy pozostałe dostępne opcje. Adres modułu IMDLAN/CAN w tym oknie wpisujemy adres IP urządzenia IMDLAN podłączonego do magistrali systemu DomatiQ (moduł IMDLAN produkcyjnie wychodzi z adresem ); Port modułu IMDLAN/CAN w tym oknie wpisujemy port na jakim moduł IMDLAN ma skonfigurowaną magistralę komunikacyjną DomatiQ (standardowym portem jest 10001). Port COM w tym miejscu podajemy port COM urządzenia IMDUSB podłączonego do IMDDC za pomocą kabla USB (IMDDC zawiera w sobie system operacyjny Linux). Jeżeli podłączone mamy urządzenie IMDUSB to wpisujemy następujące parametry: 7 SIM Sp. z o.o.

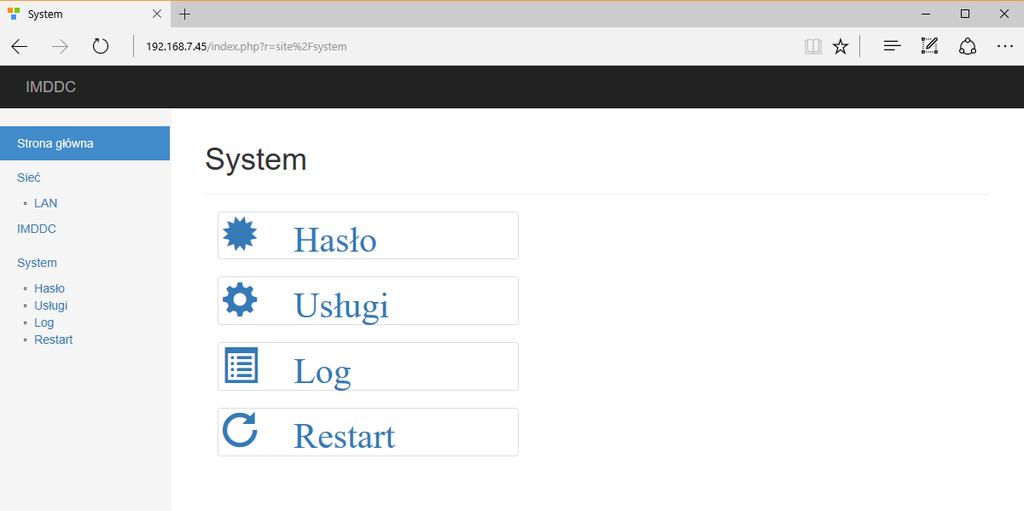

8 ttyusb0 jest to port na jakim zamontowane zostaje w systemie Linux urządzenie IMDUSB. Parametry 38400@8n1 są to parametry transmisji i pracy magistrali DomatiQ w IMDUSB. III. Adres IP modułu IMDDC jest to adres IP urządzenia IMDDC (ten sam adres co logujemy się do aplikacji danego urządzenia), adres IP jest używany przez aplikacje systemu DomatiQ; Port modułu IMDDC jest to port komunikacyjny dla aplikacji systemu DomatiQ (podawany jako parametr połączeniowy z magistralą); Max Connections w tym miejscu podajemy ilość użytkowników, którzy będą mogli się jednocześnie połączyć z systemem DomatiQ; Uwaga!!! Po wprowadzeniu/zmianie konfiguracji należy zrobić restart urządzenia IMDDC. 3.3 System Kolejną dostępną zakładka w aplikacji jest System. konfiguracyjne: hasło, usługi, log, restart (Rys.6). Zawiera następujące podzakładki Rys.6: System Hasło Wchodząc w podzakładkę Hasło mamy dostępne parametry do zmiany hasła dostępowego do strony logowania ( Rys.7). 8 SIM Sp. z o.o.

9 Rys.7: Zmiana hasła Usługi Kolejna podzakładka to Usługi dostępne są w niej wszystkie usługi systemu linux działające na urządzeniu IMDDC. Te opcje są dla zaawansowanych i przeszkolonych użytkowników. Rys.8: Usługi Log Następna podzakładka Log zawiera okno ze wszystkimi dostępnymi i potrzebnymi logami systemu linux (Syslog, Auth, Kernel, Apt, Apache) oraz z logami aplikacji komunikacyjnej IMDDC ( System log, Frame log); 9 SIM Sp. z o.o.

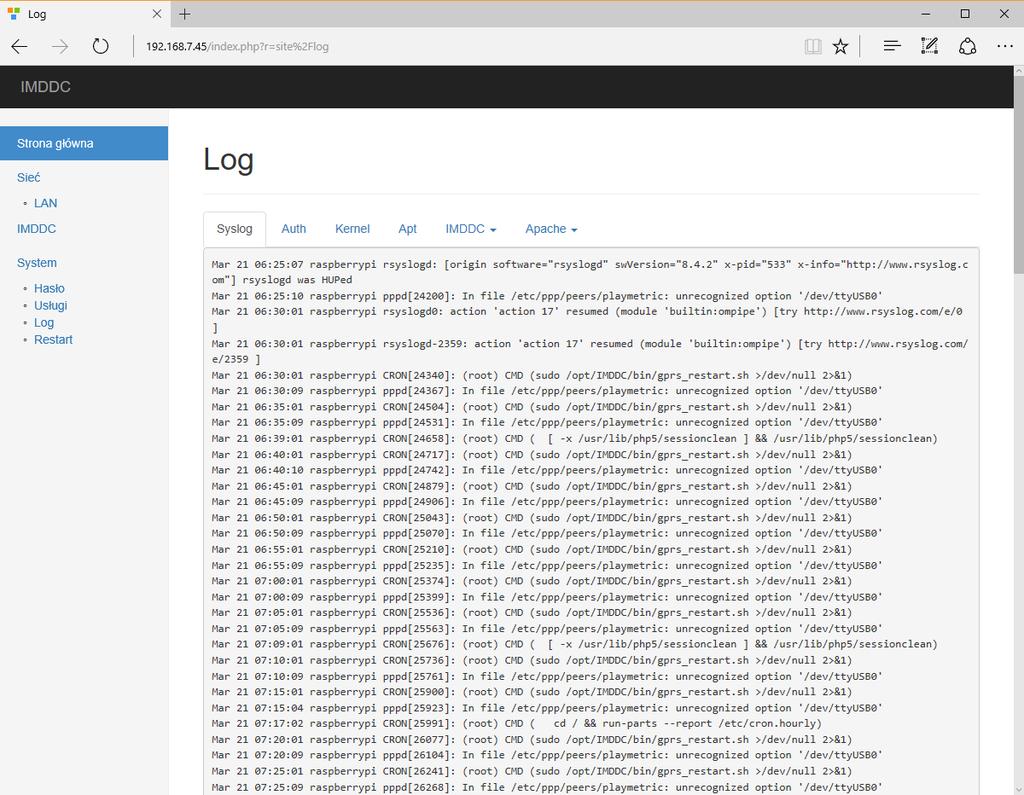

10 Rys.9: Logi. Log System log zawiera informacje odnośnie działania aplikacji komunikacyjnej IMDDC. A log Frame log zawiera wszystkie ramki z magistrali systemu DomatiQ przesłane za pomocą modułu IMDDC; Restart Ostatnią dostępną podzakładką jest Restart wchodząc na tą podstronę mamy dostępny przycisk do restartu urządzenia IMDDC. Po każdej zmianie konfiguracji parametrów pracy urządzenia, należy wykonać restart modułu IMDDC. Rys.10: Restart. 10 SIM Sp. z o.o.
