1 Outdoor LTE router RaptorLTE V1.1 Instrukcja

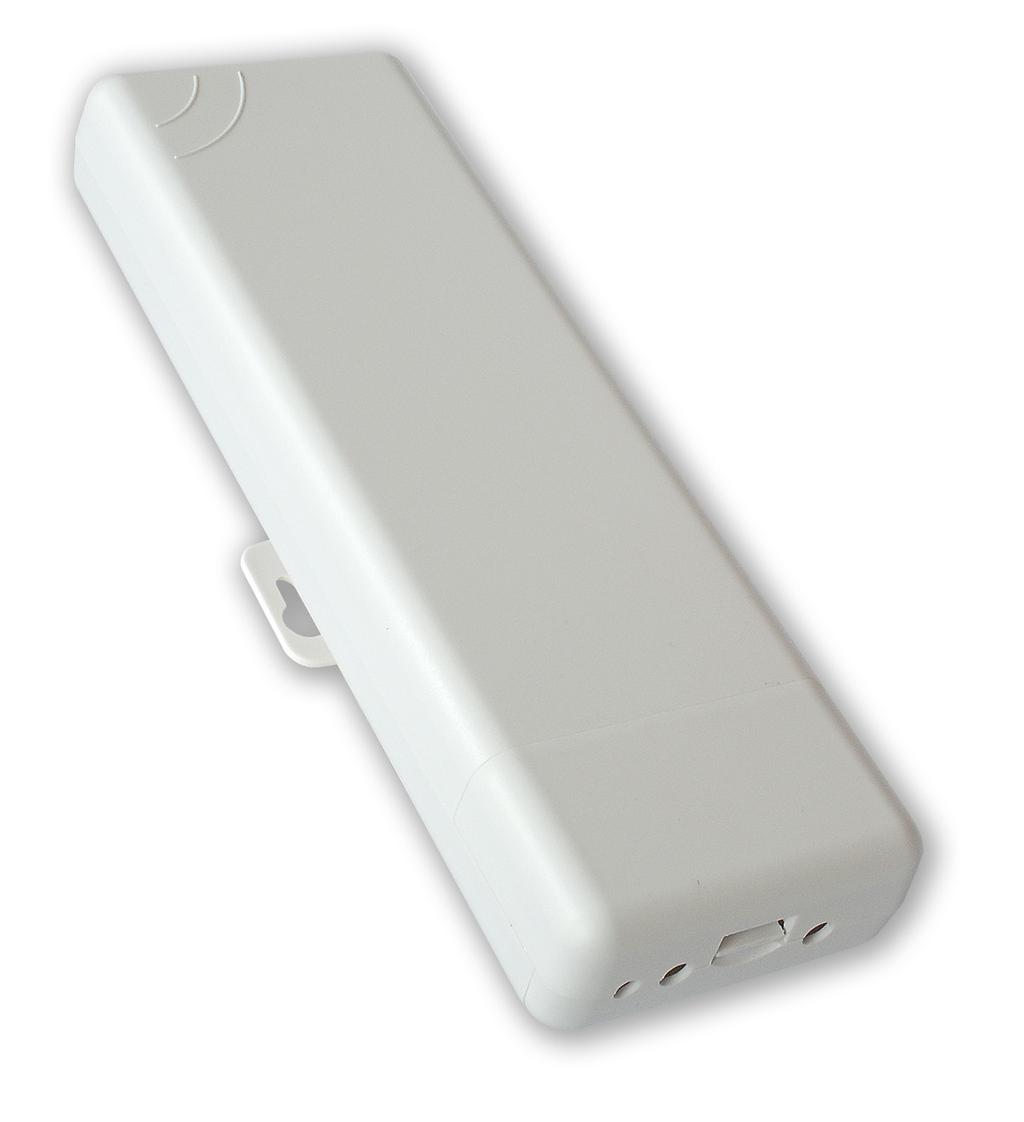

2 instrukcja RaptorLTE v1.1 RaptorLTE Dziękujemy za zakup routera RaptorLTE. Gwarantujemy, że dołożyliśmy wszelkich starań dla spełnienia Państwa satysfakcji z korzystania z routera, jeśli jednak pojawią się jakiekolwiek uwagi prosimy o zgłaszanie ich mailowo na adres: RaptorLTE v1.1 jest urządzeniem do transmisji danych z sieci telefonii komórkowej w standardzie LTE klasa 3. Jest urządzeniem zewnętrznym, wyposażonym we wbudowaną antenę 2-polaryzacyjną oraz zasilaniem przez kabel Ethernet. Dzięki temu może być usytuowany na budynku w optymalnym położeniu do transmisji z najbliższego nadajnika (BTS) operatora telefonii komórkowej (najlepiej gdy zachodzi miedzy nimi widoczność optyczna). Daje to w połączeniu z dużą wbudowaną anteną znaczny wzrost poziomu sygnału, co jest szczególnie istotne przy dużej odległości od masztu nadawczego. RaptorLTE wewnętrzny router Montaż i podłączenie: Do szczeliny z oznaczaniem SIM wkładamy kartę SIM naciętym rogiem do środka i stykami do góry Przed montażem należy upewnić się w jakim kierunku znajduje się nadajnik operatora, którego kartę posiadamy. Na miejsce montażu należy wybrać wyniesiony punkt dachu, najlepiej komin wentylacyjny, do którego montujemy uchwyt i następnie urządzenie RaptorLTE, kierunkując go przodem w kierunku masztu operatora. 3 diody LED po prawej stronie z tyłu urządzenia pokazują siłę sygnału (3 świecące diody oznaczają maksymalny sygnał). Świecenie się przynajmniej jednej z tych diod oznacza połączenie. 2

3 instrukcja RaptorLTE V1.1 Urządzenie RaptorLTE należy podłączyć 8-żyłowym kablem Ethernet o długości do 25 m. Kabel ten wkładamy w zasilacz 18V/1A w gniazdo oznaczone PoE, do drugiego gniazda oznaczonego LAN podłączamy komputer lub inny router (do gniazda LAN). PoE (max 25 m.) LAN Konfiguracja: A. Podłączenie do pojedynczego komputera lub sieci bez zainstalowanego routera: 1. Uruchamiamy przeglądarkę internetową, wpisujemy adres Po pojawieniu się okna logowania w pole HASŁO wpisujemy: admin 3

4 instrukcja RaptorLTE v Pojawia się okno PRZEGLĄD w którym pojawia się stan urządzenia 4. W przypadku posiadania karty z PIN-em, nie uzyskamy połączania, dopóki nie wpiszemy prawidłowego PIN-u, możemy to zrobić w zakładce SIEĆ. APN, nazwa użytkownika i hasło są ustawione na domyślne dla większości operatorów, należy je zmienić tylko w razie konieczności. Poniżej można zmienić adres IP routera i ew. wyłączyć serwer DHCP. 4
