Moduł komunikacyjny MME42 IOT - Instrukcja Obsługi - Informacja Techniczna

Wielkość: px
Rozpocząć pokaz od strony:

Download "Moduł komunikacyjny MME42 IOT - Instrukcja Obsługi - Informacja Techniczna"

Transkrypt

1 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 1 z 8 Moduł komunikacyjny MME42 IOT - Instrukcja Obsługi - Informacja Techniczna 134 mm 123 mm 31 mm 80 mm 28 mm LAN A B RS485 LAN A B RS485 Rys 1. MME42 - wymiary główne GNIAZDO RJ45 DO SIECI LAN MME42 KOMPUTER Z DOSTĘPEM DO SIECI LAN LAN + - A B B2 A2 GNIAZDO RJ45 24 UW GND CENTRALA AFS42 Rys 2. MME42 - podłączenie

2 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 2 z 8 INSTRUKCJA OBSŁUGI 1. PRZEZNACZENIE MME42 jest urządzeniem umożliwiającym komunikację pomiędzy komputerem PC z zainstalowanym programem AFS42, podłączonym do sieci LAN a centralą AFS42. Umożliwia tym samym konfigurowanie centrali, odczyt zdarzeń, wydruk raportu z poziomu programu komputerowego. 2. UŻYTKOWANIE Obsługa urządzenia sprowadza się do podłączenia według rys.2, ustawienia konfiguracji pracy oraz normalnego działania w programie komputerowym AFS42. UWAGA W systemie AFS42 nie można używać jednocześnie modułów MME42 i MCU42 3. KONSERWACJA Moduł w czasie normalnej eksploatacji nie wymaga konserwacji. Obudowę można czyścić łagodnymi detergentami.

3 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 3 z 8 4. BUDOWA I ZASADA DZIAŁANIA INFORMACJA TECHNICZNA Urządzenie MME42 jest wyposażone w elektroniczny układ mikroprocesorowy. Posiada wbudowany konwerter RS485. Urządzenie posiada trzy złącza: RJ12/MC4 (RS485) do podłączenia centrali AFS42 oraz RJ45 do podłączenia lokalnej sieci komputerowej - LAN (kable nie wchodzą w skład modułu MME42). Bezpośrednio z obudowy wyprowadzone są trzy przyłącza: RJ45 - umożliwiające podłączenie modułu do sieci LAN, RJ12 oraz MC4 (rozłączne gniazdo śrubowe) - umożliwiające podłączenie modułu do centrali AFS42 - zasilania oraz linii komunikacyjnej RS485 (przewody: A i B) Moduł sieciowy MME42 działa w pełni automatycznie i nie wymaga poza instalacją bieżącej obsługi. Od strony centrali AFS42 (RS485 - złącze RJ12/MC4) oprócz sygnałów komunikacyjnych A i B doprowadzone jest zasilanie 12V. Praca MME42 sprowadza się do konwersji danych przesyłanych z programu AFS42 na komputerze PC poprzez sieć LAN na postać danych w formie sygnałów interfejsu RS485 centrali AFS42 oraz na konwersji w przeciwnym kierunku tj. konwersji sygnałów interfejsu RS485 na dane w protokole Ethernet Opis kontrolek sygnalizacyjnych: 1. czerwona kontrolka - miga gdy moduł otrzymuje poprawne ramki ze strony centrali (nie oznacza to że moduł posiada uprawnienie na komunikację z AFS42) 2. żółta kontrolka - miga w podczas normalnej pracy urządzenia, świadczy o poprawnym zasilaniu i pracy procesora w module MME 3. zielona kontrolka transmisji danych z sieci LAN (TCP/IP) - miga podczas transmisji danych, świeci podczas poprawnego zestawienia połączenia Ethernet. 5. INSTALOWANIE UWAGA! Instalacja i konfiguracja modułu sieciowego jest w większości przypadków prosta i intuicyjna jednak w przypadku skomplikowanej infrastruktury sieciowej instalowaniem modułu MME42 powinna zajmować się osoba posiadająca podstawową wiedzę z zakresu sieci LAN i protokołu TCP/IP. Instalacji modułu należy dokonać według poniższych kroków i schematu podłączeń. Dla zainstalowania modułu potrzebny będzie kabel sieciowy o odpowiedniej długości zakończony wtykami RJ45 dostępny w sklepach komputerowych. UWAGA! W przypadku gdy na komputerze zainstalowane jest oprogramowanie typu firewall (zapora ogniowa) należy umożliwić programowi AFS42 swobodną komunikację (odpowiednio skonfigurować firewall). Zazwyczaj system operacyjny sam powinien zapytać czy umożliwić programowi komunikacje poprzez firewall. Kroki instalacji modułu: 5.1 Wybrać lokalizację modułu, mając na uwadze odległość od gniazdka sieci LAN oraz centralki AFS Podłączyć moduł do centrali AFS42 (RS485 i zasilanie) oraz do sieci komputerowej LAN za pomocą złącza RJ45 (rys. 2). Moduł należy podłączyć do zacisków A2B2 a nie do zacisków A1B1

4 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 4 z Upewnić się, że urządzenie jest prawidłowo podłączone: - kontrolka 1 (czerwona) - miga, moduł otrzymuje ramki ze strony AFS42 - kontrolka 2 (żółta) - miga, moduł ma poprawne zasilanie i procesor pracuje - kontrolka 3 (zielona) - zapalona i okresowo miga (prawidłowa transmisja TCP/IP) 5.4. W centrali AFS42 w menu USTAWIENIA -> MMX MOŻLIWE należy przejść zarówno do konfiguracji MMX 01 jak i MMX 02 i ustawić opcję W SYSTEMIE na TAK 5.5. Poprawnie dodany do systemy moduł MMX będzie widoczny w głónym menu centrali w podmenu MODULY RS485: 5.6 Aby poprawnie skonfigurować moduł należy upewnić się co do prawidłowej konfiguracji sieciowej komputera, na którym będzie instalowane oprogramowanie: - znana jest maska sieciowa (np ) - znany jest adres sieciowy IP komputera (np ) - system sieciowy komputera pracuje poprawnie (karty sieciowe są włączone, komputer jest poprawnie podłączony do sieci) - moduł posiada dostęp do Internetu UWAGA!!! Aby moduł MME42 działał prawidłowo należy przypisać mu adres sieciowy IP należący do tej samej podsieci co komputer na którym instalujemy oprogramowanie (np ). Należy upewnić się że żaden inny komputer nie posiada tego adresu. Domyślnie moduł posiada adres IP: Jeżeli komputer i moduł posiadają adresy z różnych podsieci należy w takim wypadku chwilowo przekonfigurować komputer na adres z podsieci modułu, zmienić adres modułu na docelowy i przywrócić właściwy adres komputera (zmiana adresu modułu jest opisana w dalszej części instrukcji) 5.7 Uruchomić przeglądarkę internetową i wpisać adres htttp:// / Przeglądarka powinna zażądać wprowadzenia loginu i hasła. Domyślny login to admin a hasło to password 5.8 Po wprowadzeniu właściwego loginu i hasła powinno otworzyć się okno konfiguracji modułu. Umożliwia ono skonfigurowanie następujących parametrów: - Nazwa modułu - Adres IP - Maska podsieci - Brama - Adres MAC modułu - Port TCP do komunikacji z programem AFS42 - Przywróć ustawienia domyślne modułu

5 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 5 z 8 W razie wątpliwości najlepiej skonsultować się z administratorem sieci ponieważ prawidłowe ustawienie tych parametrów ma zasadniczy wpływ na poprawna pracę modułu. Należy przy tym pamiętać o następujących zasadach: - adres IP modułu (IP Address) musi być przydzielony z tej samej puli z której przydzielony został adres IP komputera na którym zostanie zainstalowany docelowo program AFS42. Dla przykładu jeśli komputer ma adres to moduł powinien posiadać adres (np.) należy pamiętać o tym iż programy typu firewall mogą blokować komunikację z modułem dlatego należy je tak skonfigurować aby nie blokowały komunikacji na wybranym porcie TCP (domyślnie 4001) - maska sieciowa powinna być ustawiona zgodnie z maską sieci i maską komputera (można parametry te sprawdzić poleceniem ipcofnig w systemie Windows Start->Uruchom->cmd [ENTER] i wpisać ipcofnig [ENTER]) - domyślna brama jest potrzebna w sytuacji konfigurowania połączeń poprzez Internet Po dokonaniu zmian należy wybrać przycisk Zapisz 5.9 Alternatywnie istnieje możliwość skonfigurowania modułu poprzez protokół telnet. Należy w takim przypadku uruchomić polecenie: telnet Po poprawnym połączeniu należy nacisnąć klawisz ENTER. Moduł zapyta o login i hasło które należy odpowiednio wprowadzić. Po pozytywnej weryfikacji loginu i hasła moduł wyświetli menu konfiguracyjne w konsoli telnet. Konfiguracja poprzez telnet umożliwia zmianę większej ilości parametrów modułu.

6 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 6 z Dla kolejnych instalowanych modułów MME42 należy powtórzyć punkty od 2 ze szczególnym zwracaniem uwagi na adres sieciowy modułów oraz na adresy MAC (nie mogą się powtarzać) Należy uruchomić program AFS42 i ustawić w opcjach tryb komunikacji przez MME (TCP/IP). Następnie należy wprowadzić właściwy adres IP modułu i port TCP Wpisać hasło centrali (domyślnie 0000) w polu hasło centrali i nacisnąć przycisk Odblokuj Po poprawnej komunikacji z centralą powinno nastąpić odblokowanie programu. Od tej chwili możliwe jest przeprowadzenie konfiguracji centrali tak samo jak w przypadki modułu MCU42 (USB) Uwagi końcowe 1. Mimo dołożenia wszelkich starań aby uczynić niniejszy dokument czytelnym dla jak największego grona użytkowników systemu AFS42 zalecamy aby wszelkie ustawienia dokonywała osoba posiadająca pewne doświadczenie w konfigurowaniu sprzętu sieciowego (np. Administrator sieci w danej lokalizacji)

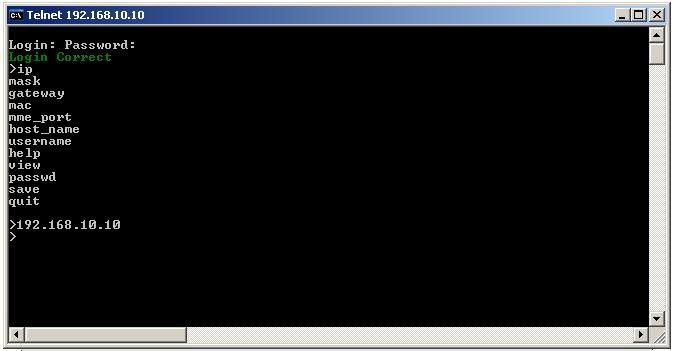

7 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 7 z 8 2. Konfiguracje sieci Ethernet i dostępu do sieci Internet mogą być bardzo różne i bardzo trudne jest przedstawienie wszystkich scenariuszy. Na drodze do prawidłowego działania systemu może stanąć bardzo wiele czynników z tego względu apelujemy o uwagę podczas konfigurowania sprzętu 3. Niezbędne podczas konfigurowania elementów systemu AFS42 jest uprzednie DOKŁADNE zaznajomienie się z instrukcjami obsługi sprzętu i oprogramowania. Świadomość działania systemu jest podstawowym warunkiem sukcesu w jego konfiguracji. 4. W przypadku łączności przez Internet, bardzo częstym problemem jest brak statycznego adresu IP przy dostępie do Internetu. Program AFS42 przyjmuje w polu Adres IP literowe nazwy hostów w sieci Internet np. moj.adres.routera.pl. Możliwe jest zatem wykorzystanie zewnętrznych darmowych serwisów np. DynDNS.org w celu uzyskania swojej własnej nazwy w sieci Internet odświeżanej przy zmianie adresu. Konfigurację tego zagadnienia pozostawiamy jednak Administratorowi sieci jako że są dostępne precyzyjne instrukcje na stronach tych serwisów jak tego dokonać. 5. W przypadku podejrzeń co do prawidłowej konfiguracji modułu cały proces konfiguracji można zacząć od przywrócenia modułowi wartości domyślnym (w tym także domyślnego adresu IP) poprzez polecenie telnet ADRES_IP_MODUŁU lub poprzez przeglądarkę WWW wpisując adres modułu jako żądana stronę. Umożliwi to przejście do menu w którym możliwe będzie uruchomienie opcji Przywróć ustawienia domyślne modułu: które zresetuje konfigurację modułu. 6. Aby sprawdzić czy połączenie z centralą jest prawidłowe zamiast używać programu AFS42 można uruchomić polecenie ping oraz telnet ADRES_IP_MODUŁU Jeśli program telnet nie zgłosi błędu to będzie to znaczyło że komunikacja jest prawidłowa.

8 IOT - MODUŁ KOMUNIKACYJNY MME42 Aktualizacja: Strona 8 z 8 6. DANE TECHNICZNE Napięcie zasilania: 24V DC (z portu RS485 centrali AFS42) Pobór prądu: 110mA (210mA podczas ciągłej komunikacji) Temperatura pracy: 0 C do +40 C Wilgotność względna: do 80% przy 40 C Obudowa: tworzywo sztuczne (PS) Wymiary: 134x77x31 mm Waga: 110g ± 5g
