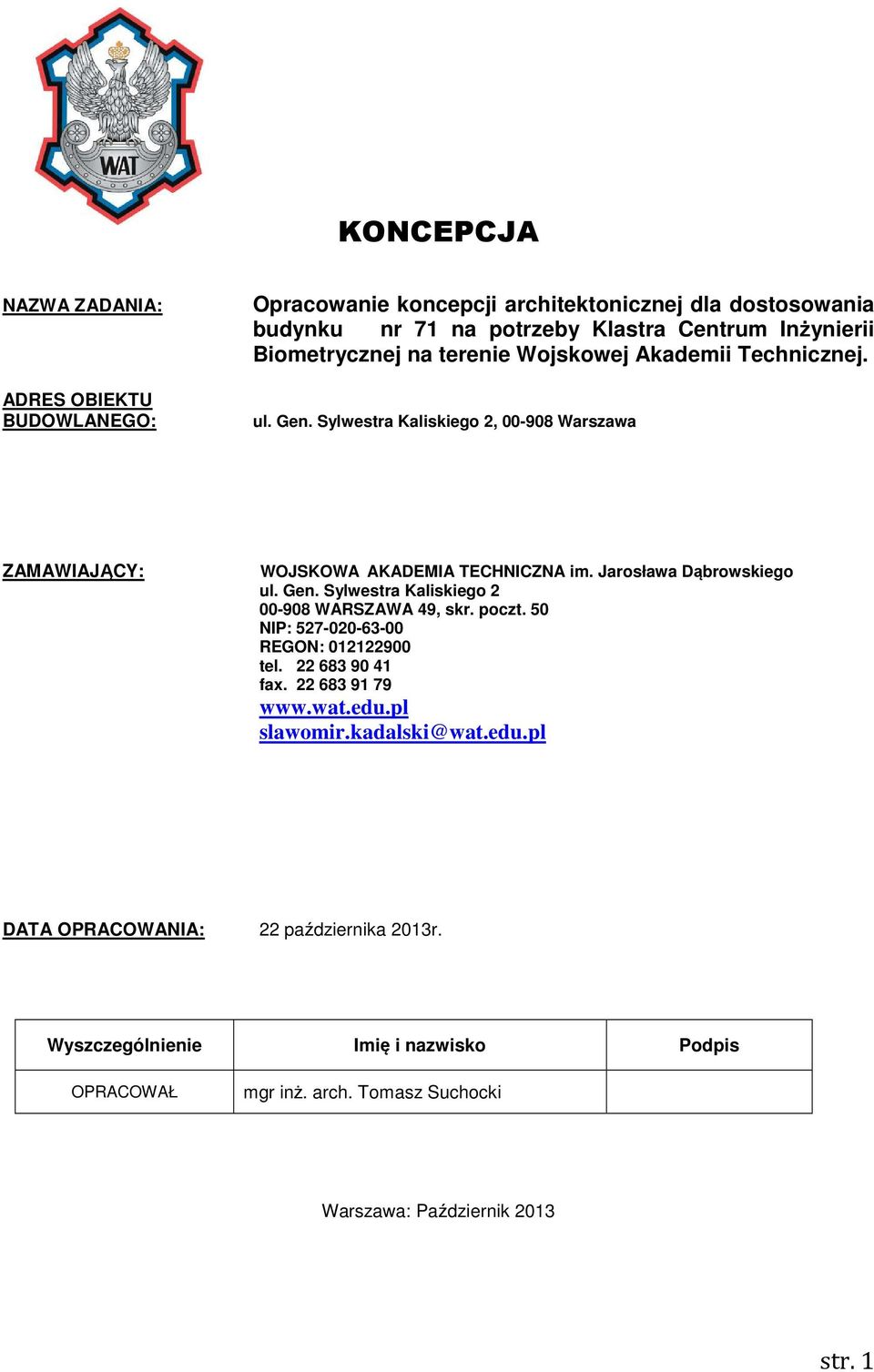

1 KONCEPCJA NAZWA ZADANIA: ADRES OBIEKTU BUDOWLANEGO: Opracowanie koncepcji architektonicznej dla dostosowania budynku nr 71 na potrzeby Klastra Centrum Inżynierii Biometrycznej na terenie Wojskowej Akademii Technicznej. ul. Gen. Sylwestra Kaliskiego 2, Warszawa ZAMAWIAJĄCY: WOJSKOWA AKADEMIA TECHNICZNA im. Jarosława Dąbrowskiego ul. Gen. Sylwestra Kaliskiego WARSZAWA 49, skr. poczt. 50 NIP: REGON: tel fax slawomir.kadalski@wat.edu.pl DATA OPRACOWANIA: 22 października 2013r. Wyszczególnienie Imię i nazwisko Podpis OPRACOWAŁ mgr inż. arch. Tomasz Suchocki Warszawa: Październik 2013 str. 1

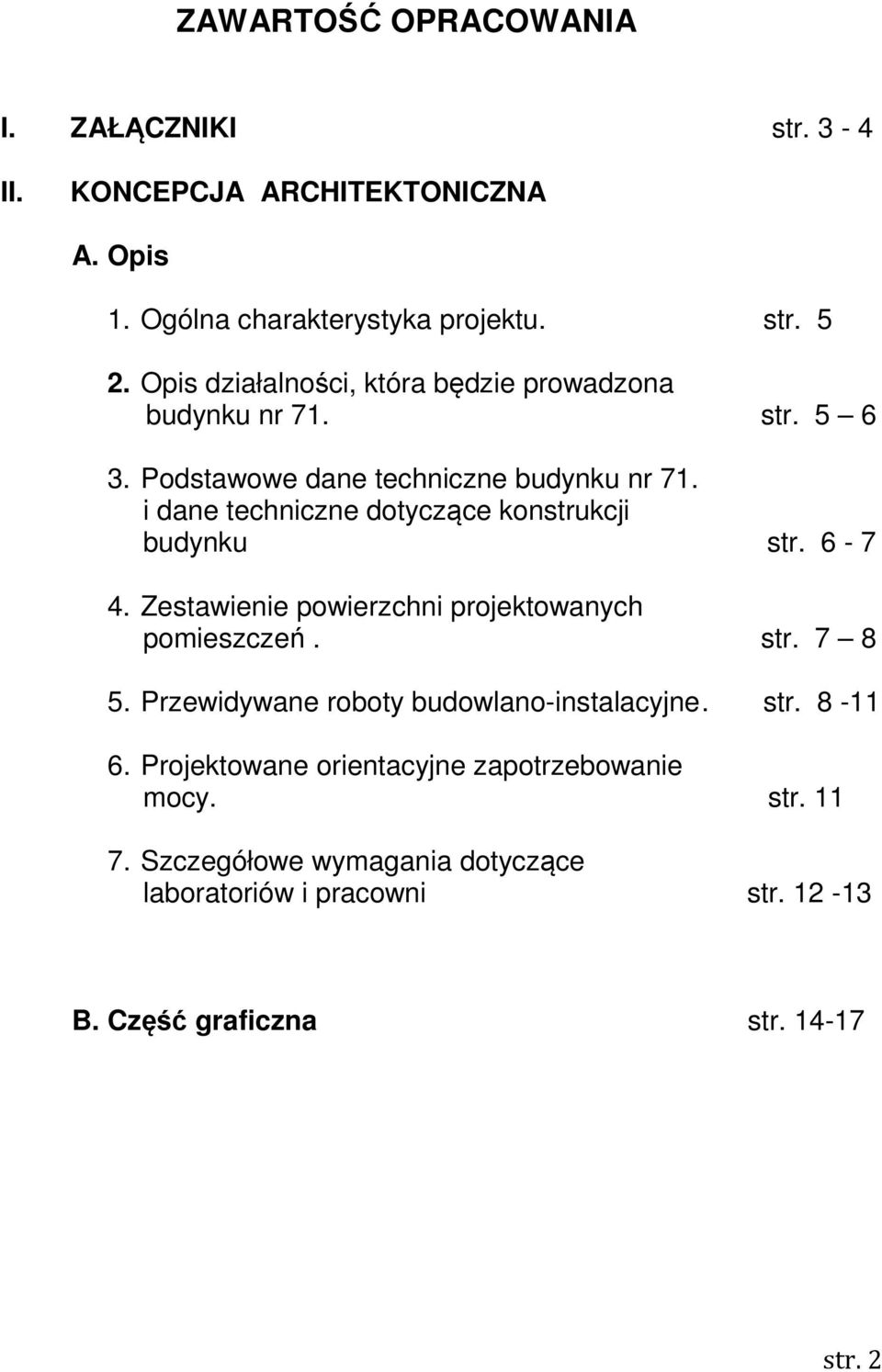

2 ZAWARTOŚĆ OPRACOWANIA I. ZAŁĄCZNIKI str. 3-4 II. KONCEPCJA ARCHITEKTONICZNA A. Opis 1. Ogólna charakterystyka projektu. str Opis działalności, która będzie prowadzona budynku nr 71. str Podstawowe dane techniczne budynku nr 71. i dane techniczne dotyczące konstrukcji budynku str Zestawienie powierzchni projektowanych pomieszczeń. str Przewidywane roboty budowlano-instalacyjne. str Projektowane orientacyjne zapotrzebowanie mocy. str Szczegółowe wymagania dotyczące laboratoriów i pracowni str B. Część graficzna str str. 2

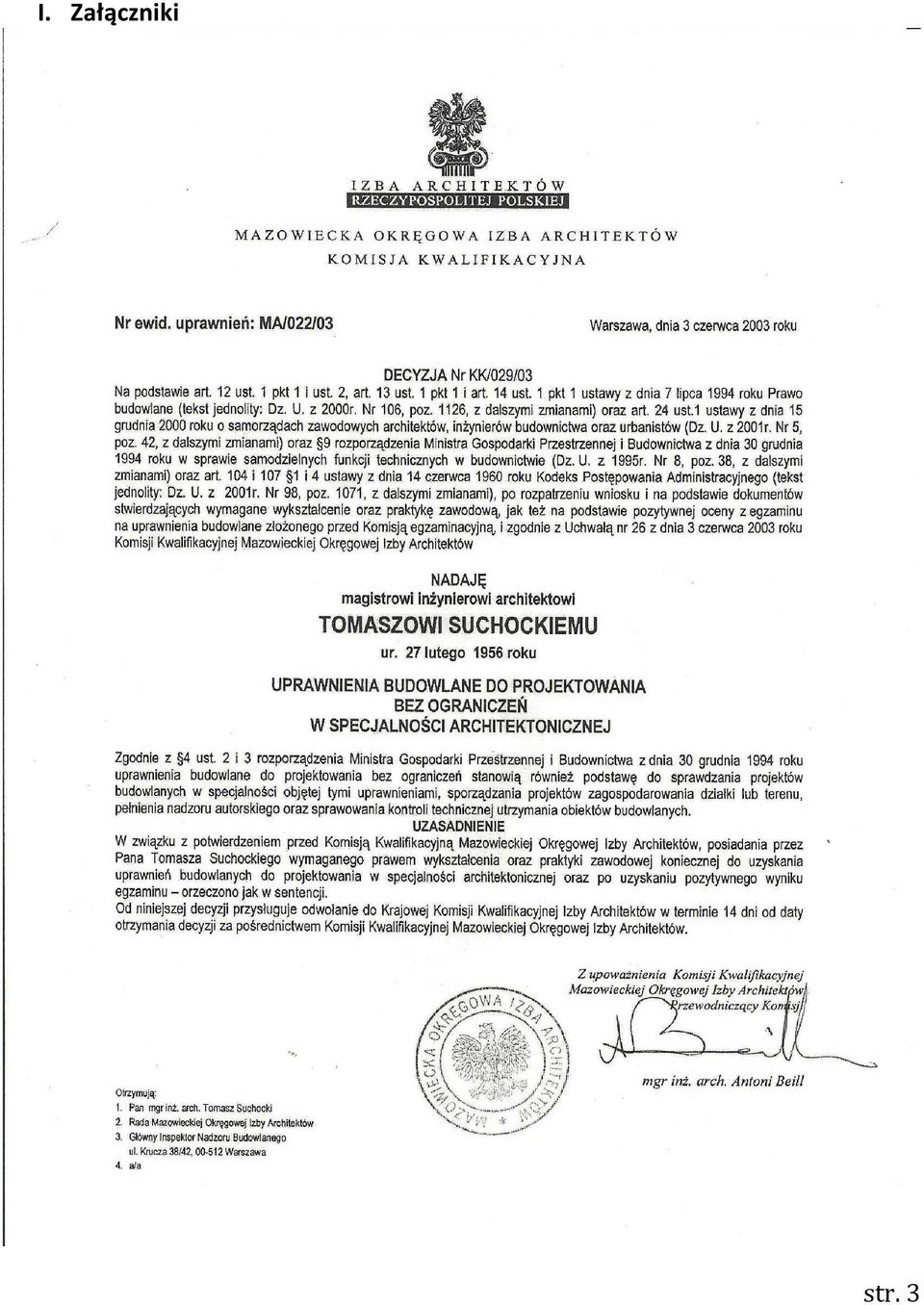

3 I. Załączniki str. 3

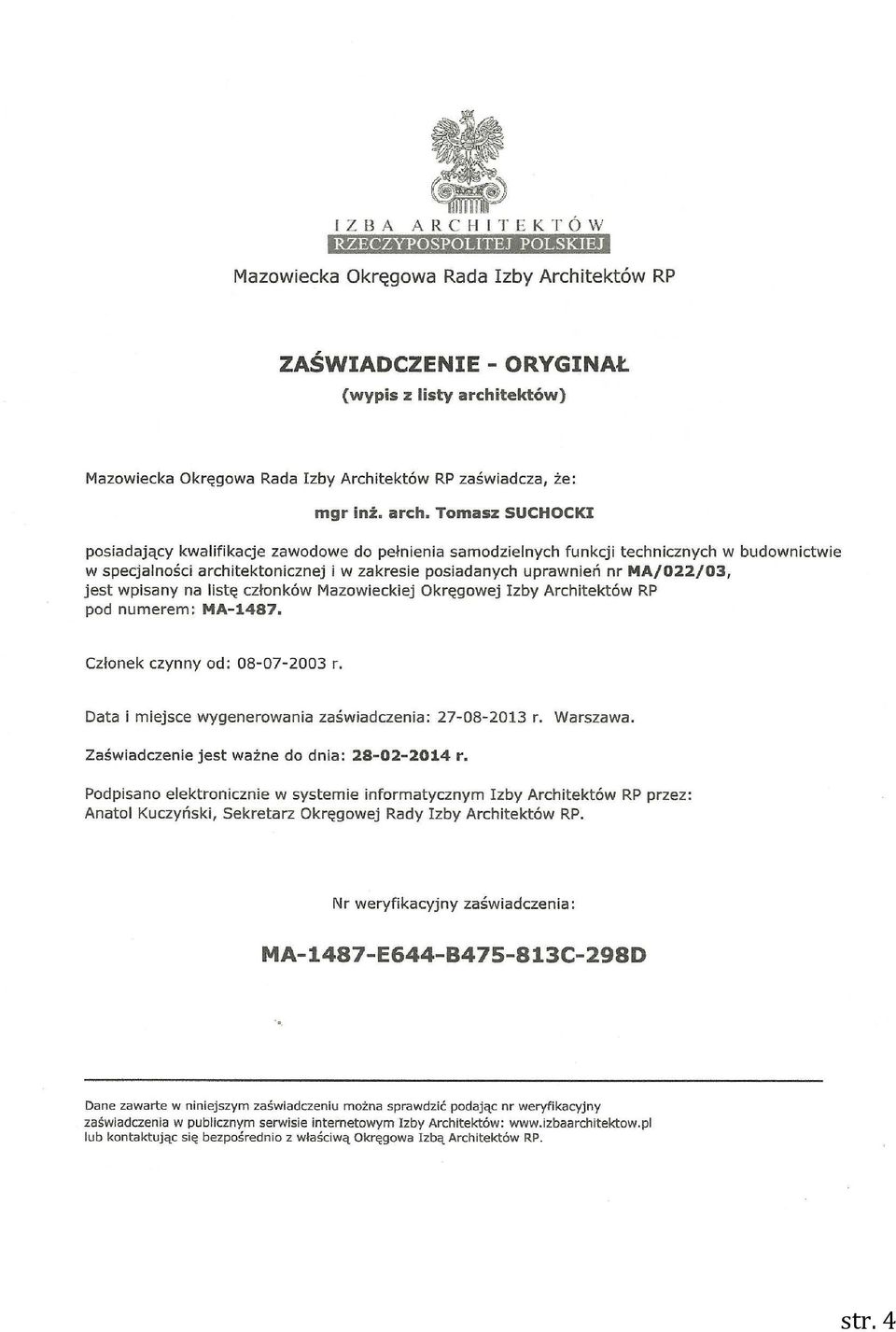

4 str. 4

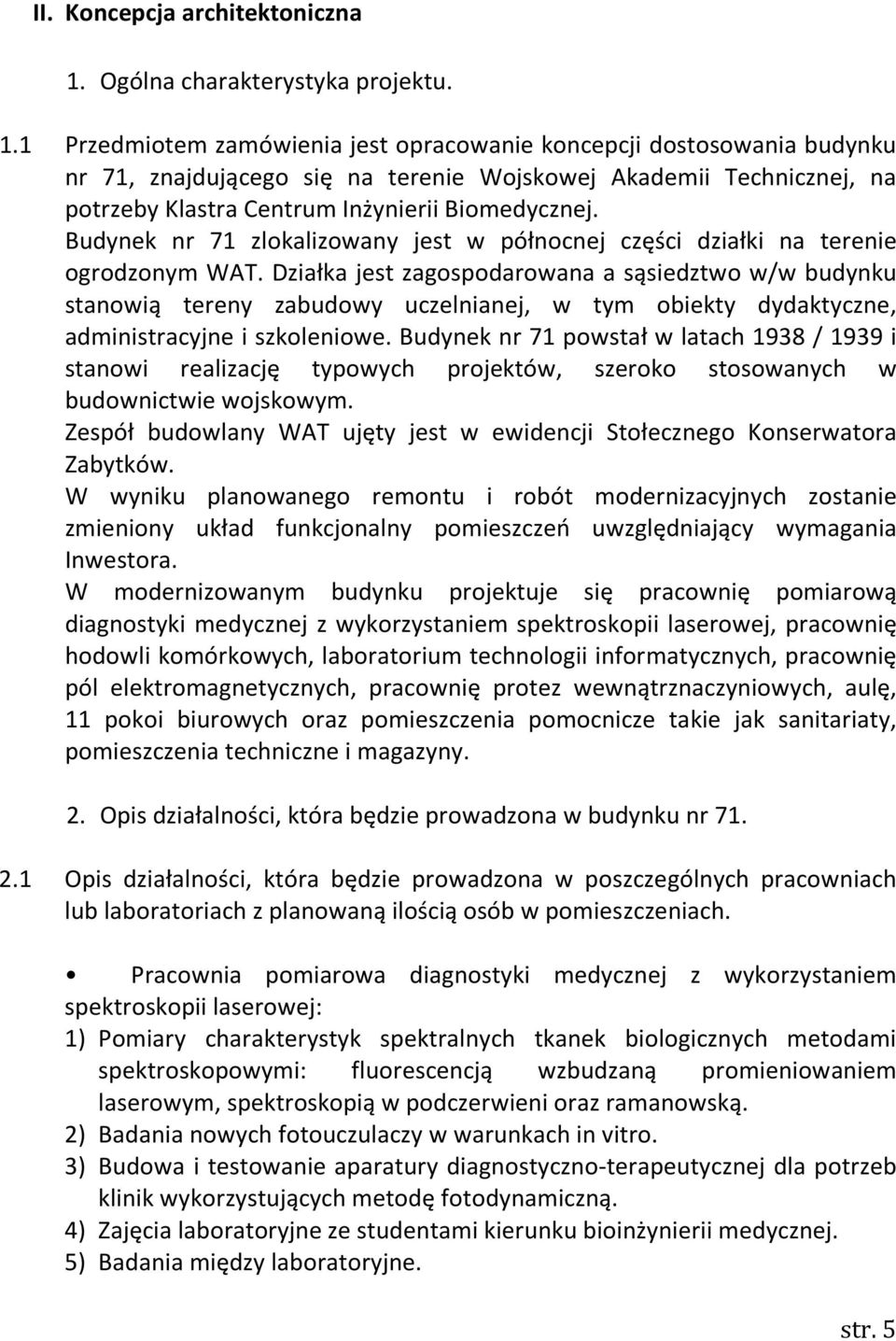

5 II. Koncepcja architektoniczna 1. Ogólna charakterystyka projektu. 1.1 Przedmiotem zamówienia jest opracowanie koncepcji dostosowania budynku nr 71, znajdującego się na terenie Wojskowej Akademii Technicznej, na potrzeby Klastra Centrum Inżynierii Biomedycznej. Budynek nr 71 zlokalizowany jest w północnej części działki na terenie ogrodzonym WAT. Działka jest zagospodarowana a sąsiedztwo w/w budynku stanowią tereny zabudowy uczelnianej, w tym obiekty dydaktyczne, administracyjne i szkoleniowe. Budynek nr 71 powstał w latach 1938 / 1939 i stanowi realizację typowych projektów, szeroko stosowanych w budownictwie wojskowym. Zespół budowlany WAT ujęty jest w ewidencji Stołecznego Konserwatora Zabytków. W wyniku planowanego remontu i robót modernizacyjnych zostanie zmieniony układ funkcjonalny pomieszczeń uwzględniający wymagania Inwestora. W modernizowanym budynku projektuje się pracownię pomiarową diagnostyki medycznej z wykorzystaniem spektroskopii laserowej, pracownię hodowli komórkowych, laboratorium technologii informatycznych, pracownię pól elektromagnetycznych, pracownię protez wewnątrznaczyniowych, aulę, 11 pokoi biurowych oraz pomieszczenia pomocnicze takie jak sanitariaty, pomieszczenia techniczne i magazyny. 2. Opis działalności, która będzie prowadzona w budynku nr Opis działalności, która będzie prowadzona w poszczególnych pracowniach lub laboratoriach z planowaną ilością osób w pomieszczeniach. Pracownia pomiarowa diagnostyki medycznej z wykorzystaniem spektroskopii laserowej: 1) Pomiary charakterystyk spektralnych tkanek biologicznych metodami spektroskopowymi: fluorescencją wzbudzaną promieniowaniem laserowym, spektroskopią w podczerwieni oraz ramanowską. 2) Badania nowych fotouczulaczy w warunkach in vitro. 3) Budowa i testowanie aparatury diagnostyczno-terapeutycznej dla potrzeb klinik wykorzystujących metodę fotodynamiczną. 4) Zajęcia laboratoryjne ze studentami kierunku bioinżynierii medycznej. 5) Badania między laboratoryjne. str. 5

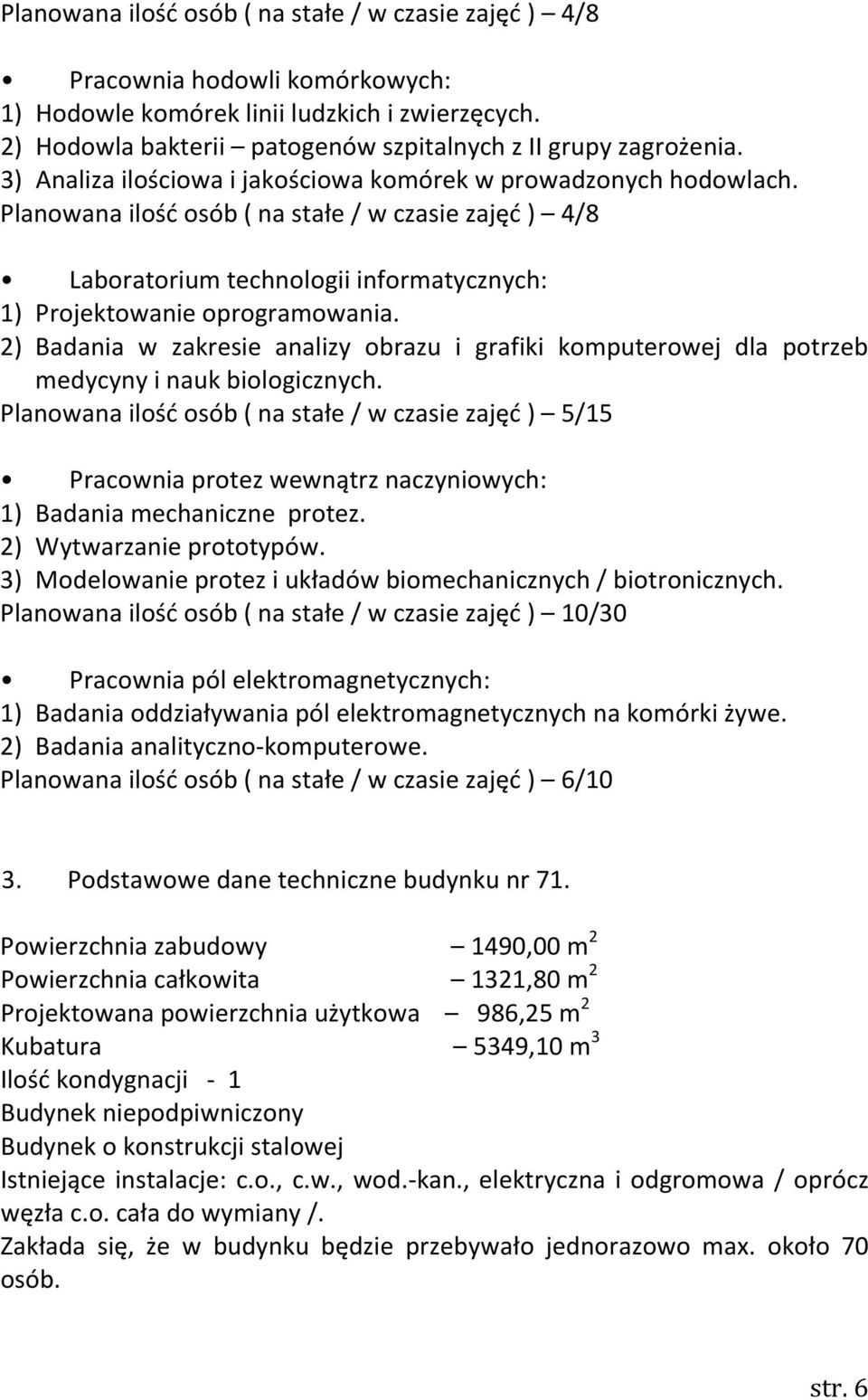

6 Planowana ilość osób ( na stałe / w czasie zajęć ) 4/8 Pracownia hodowli komórkowych: 1) Hodowle komórek linii ludzkich i zwierzęcych. 2) Hodowla bakterii patogenów szpitalnych z II grupy zagrożenia. 3) Analiza ilościowa i jakościowa komórek w prowadzonych hodowlach. Planowana ilość osób ( na stałe / w czasie zajęć ) 4/8 Laboratorium technologii informatycznych: 1) Projektowanie oprogramowania. 2) Badania w zakresie analizy obrazu i grafiki komputerowej dla potrzeb medycyny i nauk biologicznych. Planowana ilość osób ( na stałe / w czasie zajęć ) 5/15 Pracownia protez wewnątrz naczyniowych: 1) Badania mechaniczne protez. 2) Wytwarzanie prototypów. 3) Modelowanie protez i układów biomechanicznych / biotronicznych. Planowana ilość osób ( na stałe / w czasie zajęć ) 10/30 Pracownia pól elektromagnetycznych: 1) Badania oddziaływania pól elektromagnetycznych na komórki żywe. 2) Badania analityczno-komputerowe. Planowana ilość osób ( na stałe / w czasie zajęć ) 6/10 3. Podstawowe dane techniczne budynku nr 71. Powierzchnia zabudowy 1490,00 m 2 Powierzchnia całkowita 1321,80 m 2 Projektowana powierzchnia użytkowa 986,25 m 2 Kubatura 5349,10 m 3 Ilość kondygnacji - 1 Budynek niepodpiwniczony Budynek o konstrukcji stalowej Istniejące instalacje: c.o., c.w., wod.-kan., elektryczna i odgromowa / oprócz węzła c.o. cała do wymiany /. Zakłada się, że w budynku będzie przebywało jednorazowo max. około 70 osób. str. 6

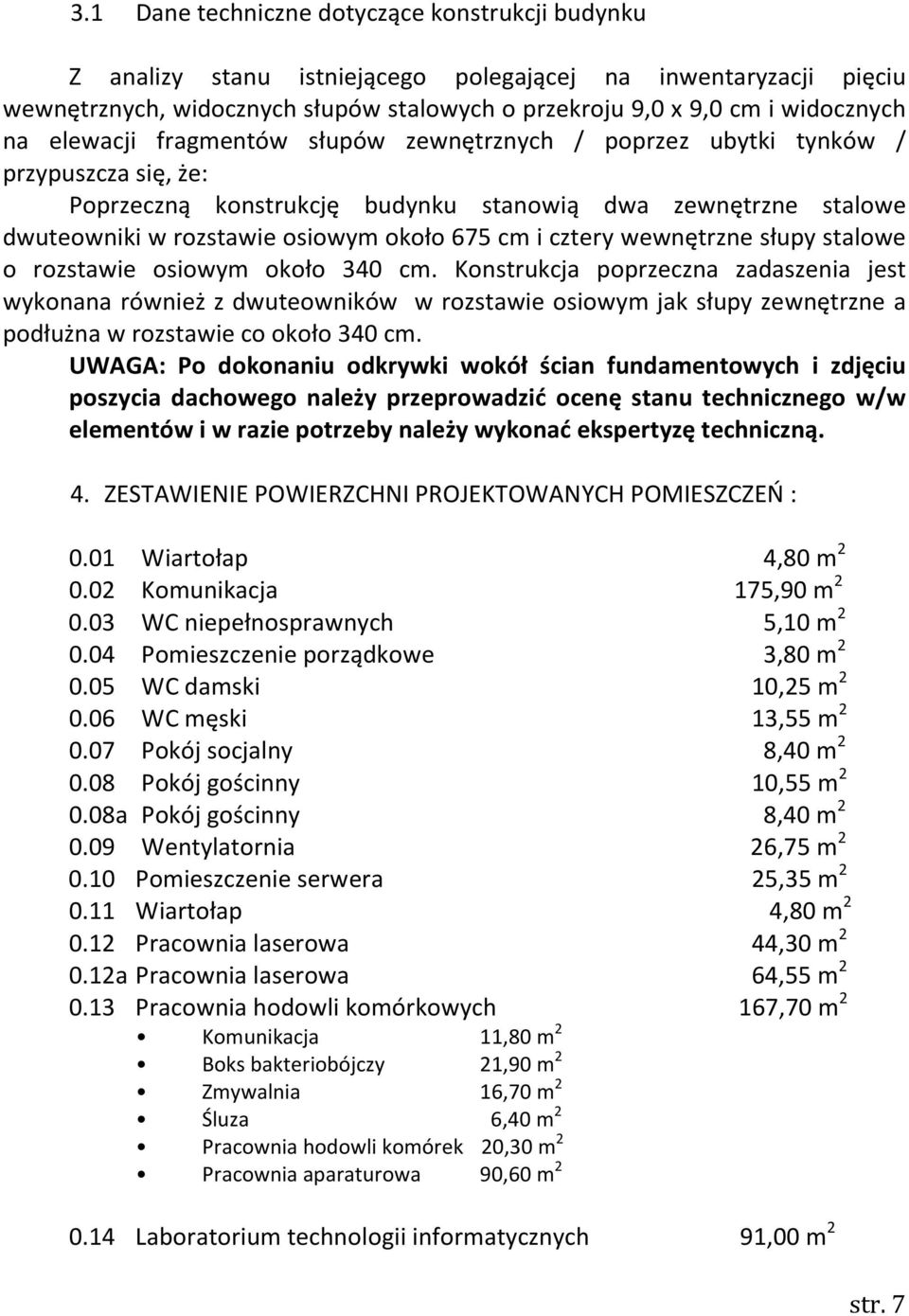

7 3.1 Dane techniczne dotyczące konstrukcji budynku Z analizy stanu istniejącego polegającej na inwentaryzacji pięciu wewnętrznych, widocznych słupów stalowych o przekroju 9,0 x 9,0 cm i widocznych na elewacji fragmentów słupów zewnętrznych / poprzez ubytki tynków / przypuszcza się, że: Poprzeczną konstrukcję budynku stanowią dwa zewnętrzne stalowe dwuteowniki w rozstawie osiowym około 675 cm i cztery wewnętrzne słupy stalowe o rozstawie osiowym około 340 cm. Konstrukcja poprzeczna zadaszenia jest wykonana również z dwuteowników w rozstawie osiowym jak słupy zewnętrzne a podłużna w rozstawie co około 340 cm. UWAGA: Po dokonaniu odkrywki wokół ścian fundamentowych i zdjęciu poszycia dachowego należy przeprowadzić ocenę stanu technicznego w/w elementów i w razie potrzeby należy wykonać ekspertyzę techniczną. 4. ZESTAWIENIE POWIERZCHNI PROJEKTOWANYCH POMIESZCZEŃ : 0.01 Wiartołap 4,80 m Komunikacja 175,90 m WC niepełnosprawnych 5,10 m Pomieszczenie porządkowe 3,80 m WC damski 10,25 m WC męski 13,55 m Pokój socjalny 8,40 m Pokój gościnny 10,55 m a Pokój gościnny 8,40 m Wentylatornia 26,75 m Pomieszczenie serwera 25,35 m Wiartołap 4,80 m Pracownia laserowa 44,30 m a Pracownia laserowa 64,55 m Pracownia hodowli komórkowych 167,70 m 2 Komunikacja 11,80 m 2 Boks bakteriobójczy 21,90 m 2 Zmywalnia 16,70 m 2 Śluza 6,40 m 2 Pracownia hodowli komórek 20,30 m 2 Pracownia aparaturowa 90,60 m Laboratorium technologii informatycznych 91,00 m 2 str. 7

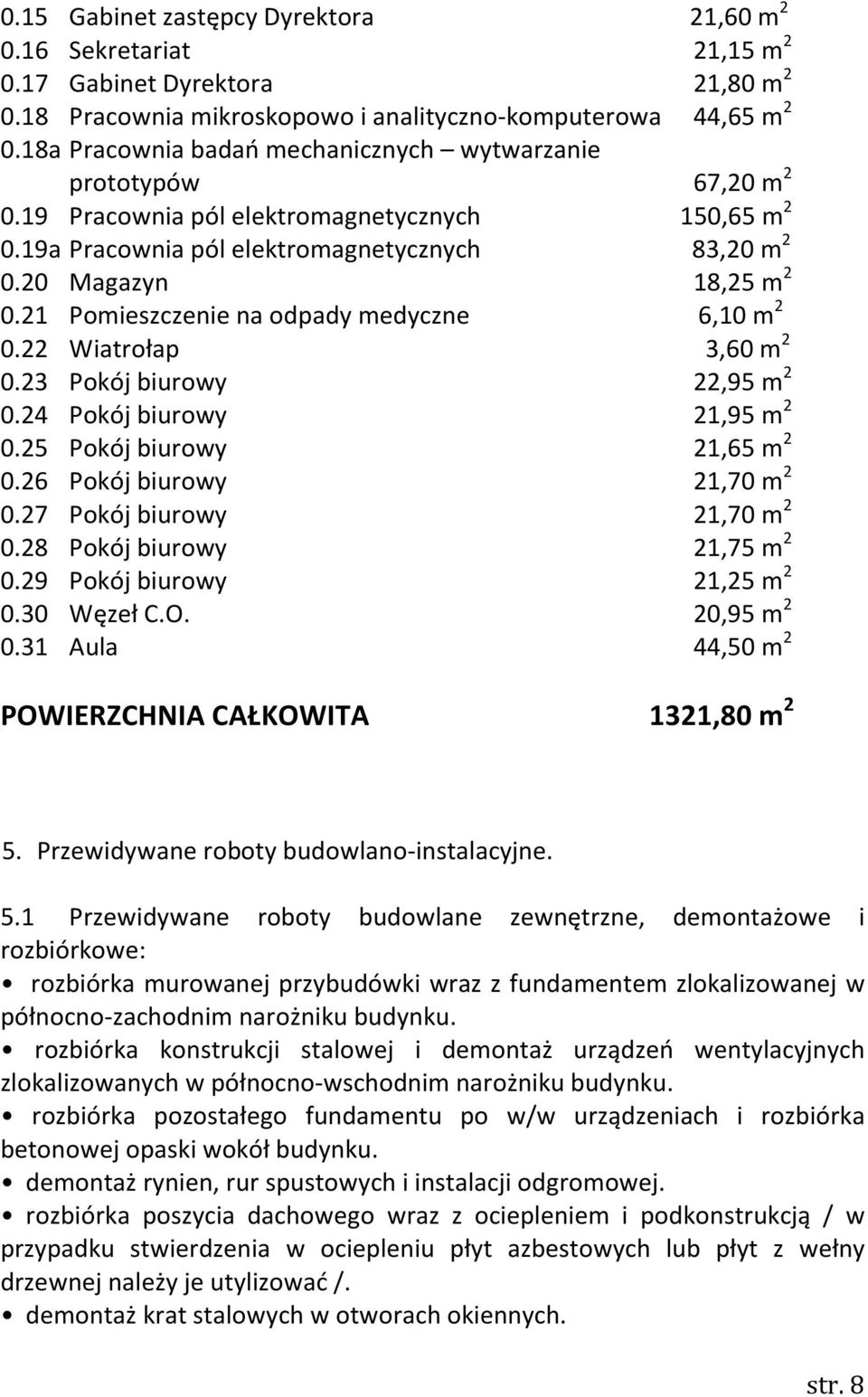

8 0.15 Gabinet zastępcy Dyrektora 21,60 m Sekretariat 21,15 m Gabinet Dyrektora 21,80 m Pracownia mikroskopowo i analityczno-komputerowa 44,65 m a Pracownia badań mechanicznych wytwarzanie prototypów 67,20 m Pracownia pól elektromagnetycznych 150,65 m a Pracownia pól elektromagnetycznych 83,20 m Magazyn 18,25 m Pomieszczenie na odpady medyczne 6,10 m Wiatrołap 3,60 m Pokój biurowy 22,95 m Pokój biurowy 21,95 m Pokój biurowy 21,65 m Pokój biurowy 21,70 m Pokój biurowy 21,70 m Pokój biurowy 21,75 m Pokój biurowy 21,25 m Węzeł C.O. 20,95 m Aula 44,50 m 2 POWIERZCHNIA CAŁKOWITA 1321,80 m 2 5. Przewidywane roboty budowlano-instalacyjne. 5.1 Przewidywane roboty budowlane zewnętrzne, demontażowe i rozbiórkowe: rozbiórka murowanej przybudówki wraz z fundamentem zlokalizowanej w północno-zachodnim narożniku budynku. rozbiórka konstrukcji stalowej i demontaż urządzeń wentylacyjnych zlokalizowanych w północno-wschodnim narożniku budynku. rozbiórka pozostałego fundamentu po w/w urządzeniach i rozbiórka betonowej opaski wokół budynku. demontaż rynien, rur spustowych i instalacji odgromowej. rozbiórka poszycia dachowego wraz z ociepleniem i podkonstrukcją / w przypadku stwierdzenia w ociepleniu płyt azbestowych lub płyt z wełny drzewnej należy je utylizować /. demontaż krat stalowych w otworach okiennych. str. 8

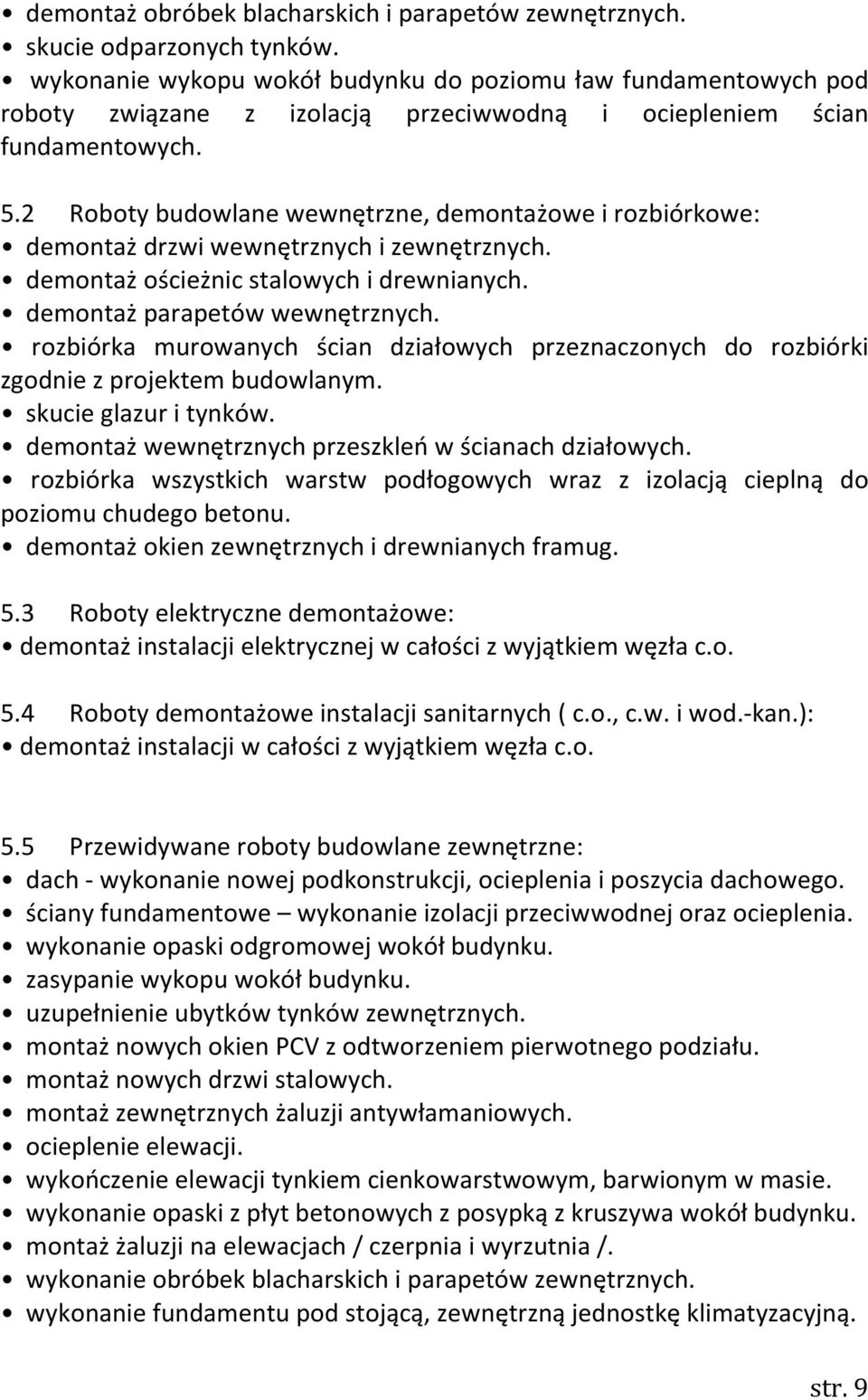

9 demontaż obróbek blacharskich i parapetów zewnętrznych. skucie odparzonych tynków. wykonanie wykopu wokół budynku do poziomu ław fundamentowych pod roboty związane z izolacją przeciwwodną i ociepleniem ścian fundamentowych. 5.2 Roboty budowlane wewnętrzne, demontażowe i rozbiórkowe: demontaż drzwi wewnętrznych i zewnętrznych. demontaż ościeżnic stalowych i drewnianych. demontaż parapetów wewnętrznych. rozbiórka murowanych ścian działowych przeznaczonych do rozbiórki zgodnie z projektem budowlanym. skucie glazur i tynków. demontaż wewnętrznych przeszkleń w ścianach działowych. rozbiórka wszystkich warstw podłogowych wraz z izolacją cieplną do poziomu chudego betonu. demontaż okien zewnętrznych i drewnianych framug. 5.3 Roboty elektryczne demontażowe: demontaż instalacji elektrycznej w całości z wyjątkiem węzła c.o. 5.4 Roboty demontażowe instalacji sanitarnych ( c.o., c.w. i wod.-kan.): demontaż instalacji w całości z wyjątkiem węzła c.o. 5.5 Przewidywane roboty budowlane zewnętrzne: dach - wykonanie nowej podkonstrukcji, ocieplenia i poszycia dachowego. ściany fundamentowe wykonanie izolacji przeciwwodnej oraz ocieplenia. wykonanie opaski odgromowej wokół budynku. zasypanie wykopu wokół budynku. uzupełnienie ubytków tynków zewnętrznych. montaż nowych okien PCV z odtworzeniem pierwotnego podziału. montaż nowych drzwi stalowych. montaż zewnętrznych żaluzji antywłamaniowych. ocieplenie elewacji. wykończenie elewacji tynkiem cienkowarstwowym, barwionym w masie. wykonanie opaski z płyt betonowych z posypką z kruszywa wokół budynku. montaż żaluzji na elewacjach / czerpnia i wyrzutnia /. wykonanie obróbek blacharskich i parapetów zewnętrznych. wykonanie fundamentu pod stojącą, zewnętrzną jednostkę klimatyzacyjną. str. 9

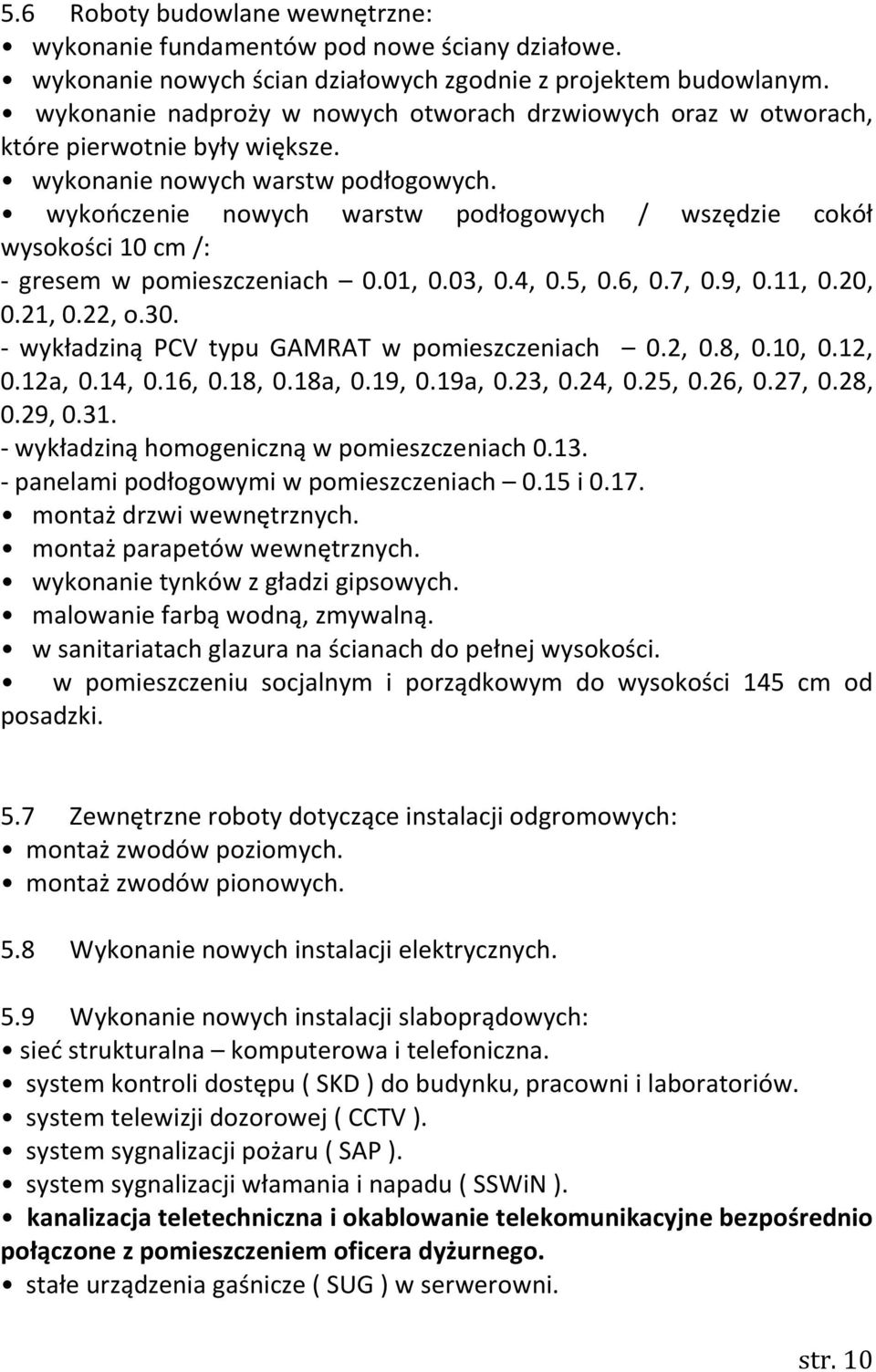

10 5.6 Roboty budowlane wewnętrzne: wykonanie fundamentów pod nowe ściany działowe. wykonanie nowych ścian działowych zgodnie z projektem budowlanym. wykonanie nadproży w nowych otworach drzwiowych oraz w otworach, które pierwotnie były większe. wykonanie nowych warstw podłogowych. wykończenie nowych warstw podłogowych / wszędzie cokół wysokości 10 cm /: - gresem w pomieszczeniach 0.01, 0.03, 0.4, 0.5, 0.6, 0.7, 0.9, 0.11, 0.20, 0.21, 0.22, o wykładziną PCV typu GAMRAT w pomieszczeniach 0.2, 0.8, 0.10, 0.12, 0.12a, 0.14, 0.16, 0.18, 0.18a, 0.19, 0.19a, 0.23, 0.24, 0.25, 0.26, 0.27, 0.28, 0.29, wykładziną homogeniczną w pomieszczeniach panelami podłogowymi w pomieszczeniach 0.15 i montaż drzwi wewnętrznych. montaż parapetów wewnętrznych. wykonanie tynków z gładzi gipsowych. malowanie farbą wodną, zmywalną. w sanitariatach glazura na ścianach do pełnej wysokości. w pomieszczeniu socjalnym i porządkowym do wysokości 145 cm od posadzki. 5.7 Zewnętrzne roboty dotyczące instalacji odgromowych: montaż zwodów poziomych. montaż zwodów pionowych. 5.8 Wykonanie nowych instalacji elektrycznych. 5.9 Wykonanie nowych instalacji slaboprądowych: sieć strukturalna komputerowa i telefoniczna. system kontroli dostępu ( SKD ) do budynku, pracowni i laboratoriów. system telewizji dozorowej ( CCTV ). system sygnalizacji pożaru ( SAP ). system sygnalizacji włamania i napadu ( SSWiN ). kanalizacja teletechniczna i okablowanie telekomunikacyjne bezpośrednio połączone z pomieszczeniem oficera dyżurnego. stałe urządzenia gaśnicze ( SUG ) w serwerowni. str. 10

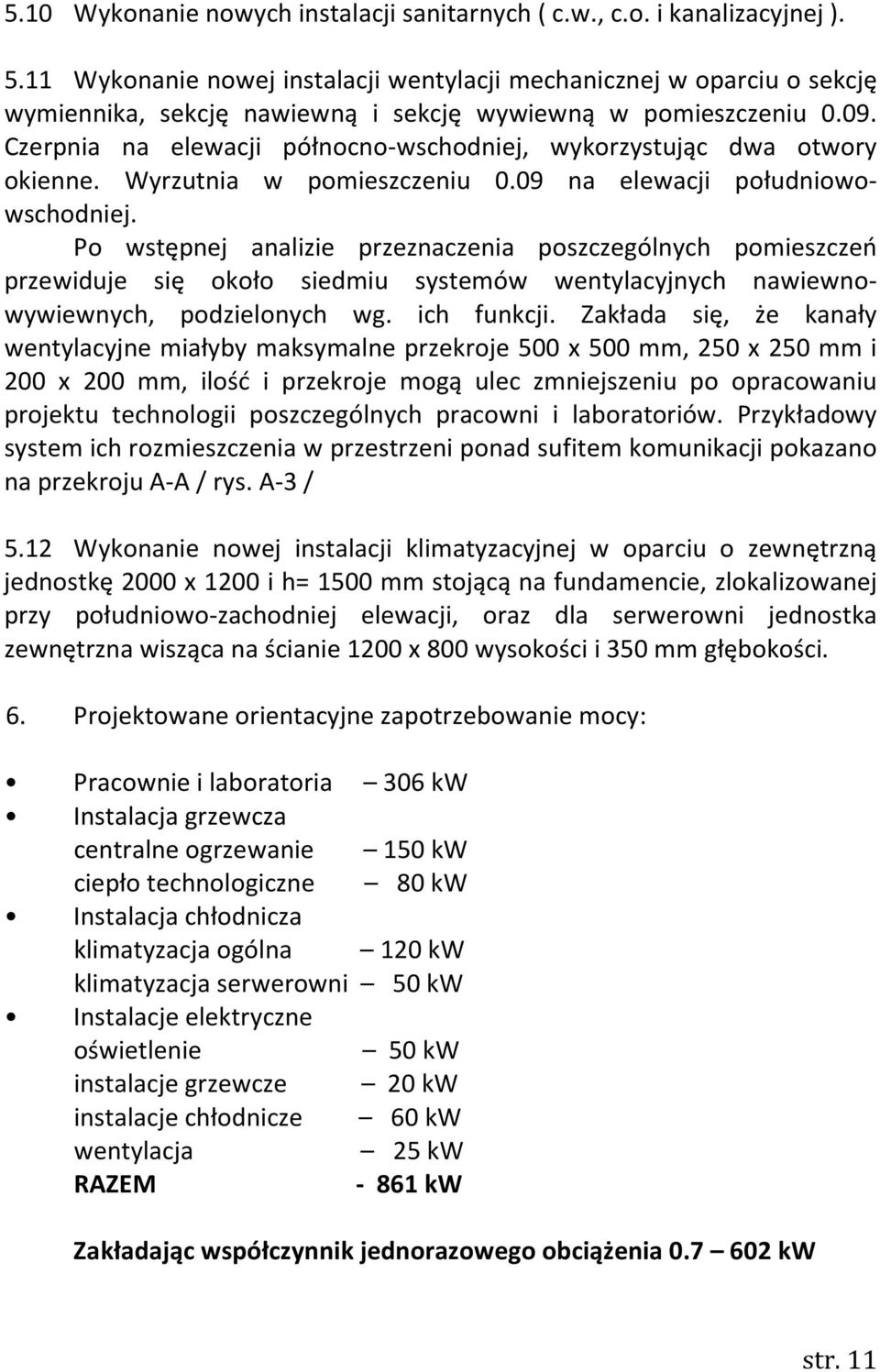

11 5.10 Wykonanie nowych instalacji sanitarnych ( c.w., c.o. i kanalizacyjnej ) Wykonanie nowej instalacji wentylacji mechanicznej w oparciu o sekcję wymiennika, sekcję nawiewną i sekcję wywiewną w pomieszczeniu Czerpnia na elewacji północno-wschodniej, wykorzystując dwa otwory okienne. Wyrzutnia w pomieszczeniu 0.09 na elewacji południowowschodniej. Po wstępnej analizie przeznaczenia poszczególnych pomieszczeń przewiduje się około siedmiu systemów wentylacyjnych nawiewnowywiewnych, podzielonych wg. ich funkcji. Zakłada się, że kanały wentylacyjne miałyby maksymalne przekroje 500 x 500 mm, 250 x 250 mm i 200 x 200 mm, ilość i przekroje mogą ulec zmniejszeniu po opracowaniu projektu technologii poszczególnych pracowni i laboratoriów. Przykładowy system ich rozmieszczenia w przestrzeni ponad sufitem komunikacji pokazano na przekroju A-A / rys. A-3 / 5.12 Wykonanie nowej instalacji klimatyzacyjnej w oparciu o zewnętrzną jednostkę 2000 x 1200 i h= 1500 mm stojącą na fundamencie, zlokalizowanej przy południowo-zachodniej elewacji, oraz dla serwerowni jednostka zewnętrzna wisząca na ścianie 1200 x 800 wysokości i 350 mm głębokości. 6. Projektowane orientacyjne zapotrzebowanie mocy: Pracownie i laboratoria 306 kw Instalacja grzewcza centralne ogrzewanie 150 kw ciepło technologiczne 80 kw Instalacja chłodnicza klimatyzacja ogólna 120 kw klimatyzacja serwerowni 50 kw Instalacje elektryczne oświetlenie 50 kw instalacje grzewcze 20 kw instalacje chłodnicze 60 kw wentylacja 25 kw RAZEM kw Zakładając współczynnik jednorazowego obciążenia kw str. 11

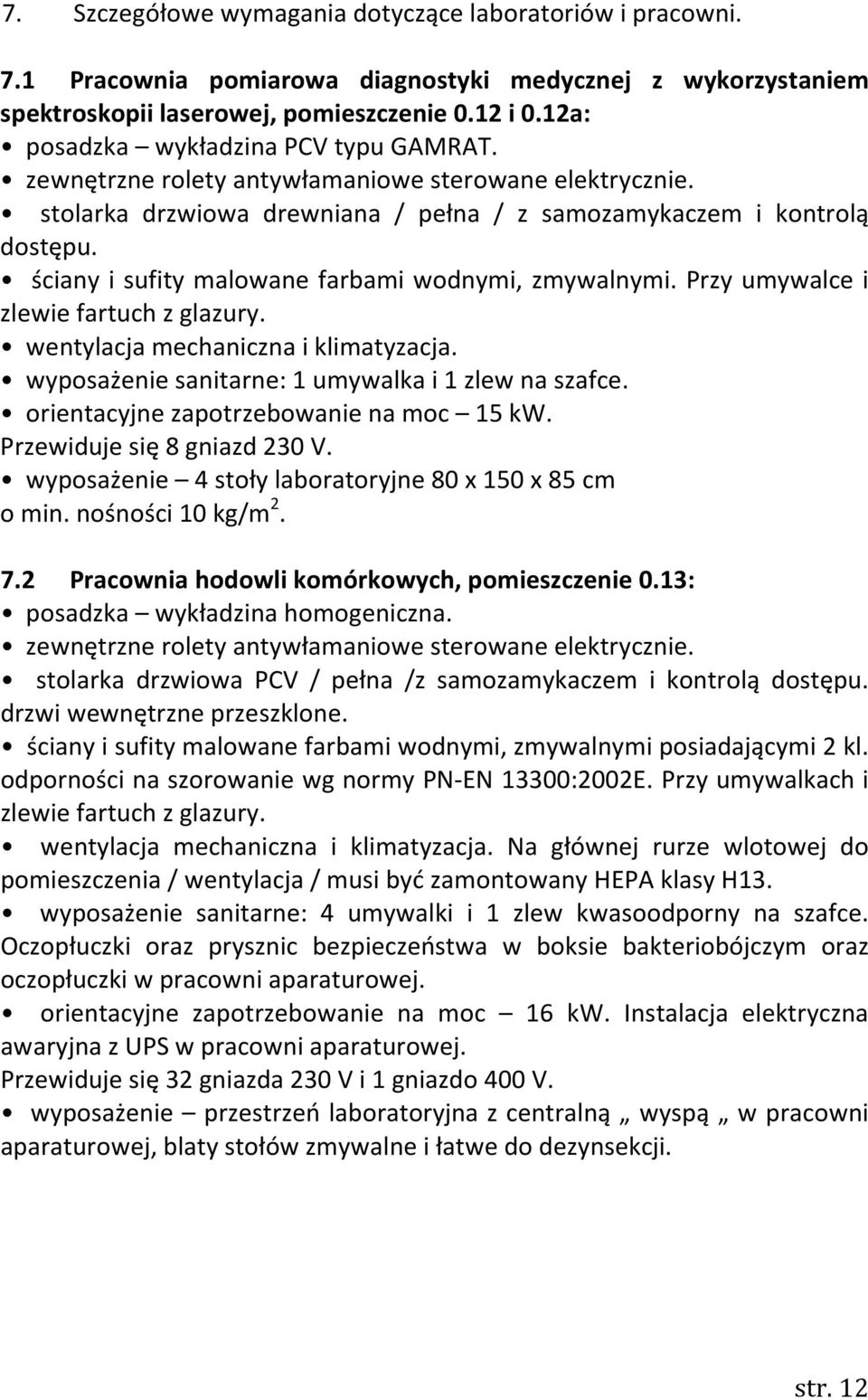

12 7. Szczegółowe wymagania dotyczące laboratoriów i pracowni. 7.1 Pracownia pomiarowa diagnostyki medycznej z wykorzystaniem spektroskopii laserowej, pomieszczenie 0.12 i 0.12a: posadzka wykładzina PCV typu GAMRAT. zewnętrzne rolety antywłamaniowe sterowane elektrycznie. stolarka drzwiowa drewniana / pełna / z samozamykaczem i kontrolą dostępu. ściany i sufity malowane farbami wodnymi, zmywalnymi. Przy umywalce i zlewie fartuch z glazury. wentylacja mechaniczna i klimatyzacja. wyposażenie sanitarne: 1 umywalka i 1 zlew na szafce. orientacyjne zapotrzebowanie na moc 15 kw. Przewiduje się 8 gniazd 230 V. wyposażenie 4 stoły laboratoryjne 80 x 150 x 85 cm o min. nośności 10 kg/m Pracownia hodowli komórkowych, pomieszczenie 0.13: posadzka wykładzina homogeniczna. zewnętrzne rolety antywłamaniowe sterowane elektrycznie. stolarka drzwiowa PCV / pełna /z samozamykaczem i kontrolą dostępu. drzwi wewnętrzne przeszklone. ściany i sufity malowane farbami wodnymi, zmywalnymi posiadającymi 2 kl. odporności na szorowanie wg normy PN-EN 13300:2002E. Przy umywalkach i zlewie fartuch z glazury. wentylacja mechaniczna i klimatyzacja. Na głównej rurze wlotowej do pomieszczenia / wentylacja / musi być zamontowany HEPA klasy H13. wyposażenie sanitarne: 4 umywalki i 1 zlew kwasoodporny na szafce. Oczopłuczki oraz prysznic bezpieczeństwa w boksie bakteriobójczym oraz oczopłuczki w pracowni aparaturowej. orientacyjne zapotrzebowanie na moc 16 kw. Instalacja elektryczna awaryjna z UPS w pracowni aparaturowej. Przewiduje się 32 gniazda 230 V i 1 gniazdo 400 V. wyposażenie przestrzeń laboratoryjna z centralną wyspą w pracowni aparaturowej, blaty stołów zmywalne i łatwe do dezynsekcji. str. 12

13 7.3 Laboratorium technologii informatycznych, pomieszczenie 0.14: posadzka wykładzina PCV typu GAMRAT / antystatyczna /. zewnętrzne rolety antywłamaniowe sterowane elektrycznie. Rolety wewnętrzne materiałowe i vertikale. stolarka drzwiowa drewniana / pełna / z kontrolą dostępu. ściany i sufity malowane farbami wodnymi, zmywalnymi. Przy umywalce fartuch z glazury. wentylacja mechaniczna i klimatyzacja. wyposażenie sanitarne: 1 umywalka na szafce. orientacyjne zapotrzebowanie na moc 200 kw. Przewiduje się 15 gniazd 230 V i 5 gniazd 400 V. wyposażenie 15 stów laboratoryjnych 80 x 150 x 85 cm o min. nośności 15 kg/m 2. Ekran perełkowy sterowany automatycznie 4,00 x 5,00 m podwieszony pod sufitem. 7.4 Pracownia protez wewnątrz naczyniowych, pomieszczenie 0.18 i 0.18a: posadzka wykładzina PCV typu GAMRAT. zewnętrzne rolety antywłamaniowe sterowane elektrycznie. stolarka drzwiowa drewniana / pełna / z samozamykaczem i kontrolą dostępu. ściany malowane farbami wodnymi, zmywalnymi. Glazura do wysokości 200 cm. sufit podwieszony. wentylacja mechaniczna i klimatyzacja. wyposażenie sanitarne: 2 umywalki i 2 zlewy kwasoodporne na szafce. orientacyjne zapotrzebowanie na moc 35 kw. Przewiduje się 50 gniazd 230 V i 4 gniazda 400 V. 7.5 Pracownia pól elektromagnetycznych, pomieszczenie 0.19 i 0.19a: posadzka wykładzina PCV typu GAMRAT. zewnętrzne rolety antywłamaniowe sterowane elektrycznie. stolarka drzwiowa PCV / szklona szkłem matowym, zbrojonym / z samozamykaczem i kontrolą dostępu. ściany malowane farbami wodnymi, zmywalnymi. Przy umywalkach i zlewach fartuch z glazury. sufit podwieszony. wentylacja mechaniczna i klimatyzacja. wyposażenie sanitarne: 2 umywalki i 2 zlewy kwasoodporne na szafce. orientacyjne zapotrzebowanie na moc 40 kw. Przewiduje się 50 gniazd 230 V i 4 gniazda 400 V. str. 13

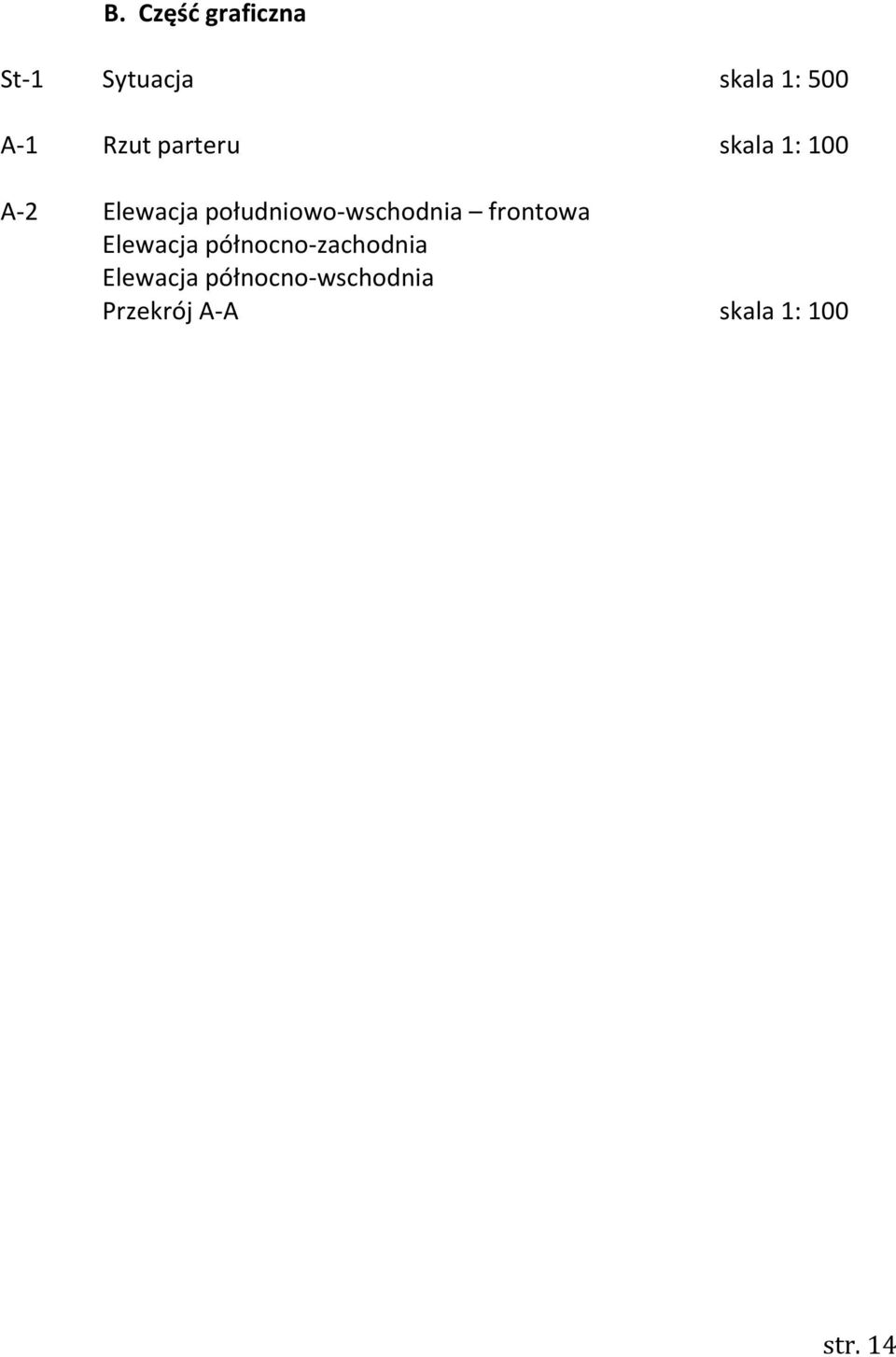

14 B. Część graficzna St-1 Sytuacja skala 1: 500 A-1 Rzut parteru skala 1: 100 A-2 Elewacja południowo-wschodnia frontowa Elewacja północno-zachodnia Elewacja północno-wschodnia Przekrój A-A skala 1: 100 str. 14
