OPIS TECHNICZNY. Przebudowa osiedlowej drogi wewnętrznej w miejscowości Długi Kąt-Osada.

Transkrypt

1 OPIS TECHNICZNY Przebudowa osiedlowej drogi wewnętrznej w miejscowości Długi Kąt-Osada. 1. Podstawa opracowania -zlecenie gminy Józefów -rozporządzenia Ministra MSWiA, oraz Transportu i Gospodarki Morskiej odnośnie projektów dróg 2. Przedmiot inwestycji Przedmiotem inwestycji jest remont-modernizacja osiedlowej drogi wewnętrznej o nawierzchni tłuczniowo-żużlowej w miejscowości Długi Kąt-Osada. 3. Stan istniejący Granice zewnętrzne opracowania częściowo wyznaczają obszary leśne oraz droga wojewódzka nr 853. Na terenie objętym opracowaniem występuje uzbrojenie terenu, linia energetyczna, sieć kanalizacyjna, wodociągowa, CO. Stan techniczny nawierzchni jest bardzo zły. Występują liczne wyboje, zaniżenia i wybrzuszenia, które utrudniają poruszanie się. Z uwagi na powyższe zachodzi konieczność wykonania robot w wyniku których nastąpi podwyższenie parametrów technicznych i eksploatacyjnych drogi. Remont drogi polegać będzie na wzmocnieniu nawierzchni, poprawieniu równości w profilu podłużnym i przekroju poprzecznym, oraz wykonaniu regulacji poboczy gruntowych co w znacznym stopniu poprawi warunki ruchu. 4. Podstawowy zakres robót Powierzchnia remontowanego odcinka 852 m 2 Podbudowa z kruszywa łamanego frakcja 0-31,5 mm 6 cm Warstwa ścieralna z betonu asfaltowego 5 cm 5. Ochrona środowiska Remont drogi nie wpłynie negatywnie na stan środowiska. Poprzez zmniejszenie zapylenia i hałasu poprawią się warunki życia mieszkańców i stan środowiska naturalnego. 6. Rozwiązania techniczne Zgodnie z aktualnymi Szczegółowymi Specyfikacjami Technicznymi Wykonania I Odbioru Robót Budowlanych. 7. Niweleta Zgodna z istniejącą niweletą drogi gminnej.

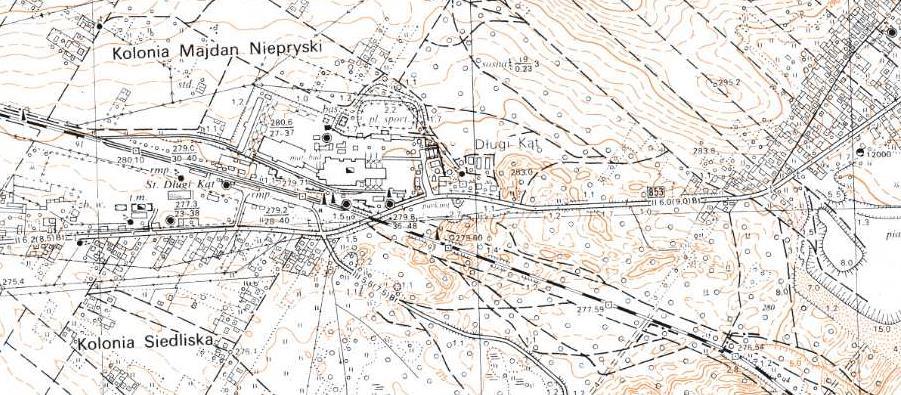

2 8. Lokalizacja

3 OPIS TECHNICZNY Przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Stanisławów. 1. Podstawa opracowania -zlecenie gminy Józefów -rozporządzenia Ministra MSWiA, oraz Transportu i Gospodarki Morskiej odnośnie projektów dróg 2. Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Stanisławów. 3. Stan istniejący Granice zewnętrzne opracowania wyznacza zabudowa mieszkaniowa oraz tereny leśne. Na terenie objętym opracowaniem występuje uzbrojenie terenu. Stan techniczny nawierzchni jest bardzo zły. Występują liczne wyboje, zaniżenia i wybrzuszenia, które utrudniają poruszanie się. Z uwagi na powyższe zachodzi konieczność wykonania robot w wyniku których nastąpi podwyższenie parametrów technicznych i eksploatacyjnych drogi. Remont drogi polegać będzie na wzmocnieniu nawierzchni, poprawieniu równości w profilu podłużnym i przekroju poprzecznym na odcinku 365,00 m, oraz wykonaniu regulacji poboczy gruntowych co w znacznym stopniu poprawi warunki ruchu. 4. Podstawowy zakres robót Długość remontowanego odcinka 365,00 m Szerokość jezdni 5,0m Powierzchnia remontowanego odcinka 1825,00 m 2 Szerokość pobocza - 0,5m Podbudowa z kruszywa łamanego frakcja 0-31,5 mm 6 cm Warstwa ścieralna z betonu asfaltowego 5 cm Profilowanie poboczy 547,5 m 2 5. Ochrona środowiska Remont drogi nie wpłynie negatywnie na stan środowiska. Poprzez zmniejszenie zapylenia i hałasu poprawią się warunki życia mieszkańców i stan środowiska naturalnego. 6. Rozwiązania techniczne Zgodnie z aktualnymi Szczegółowymi Specyfikacjami Technicznymi Wykonania I Odbioru Robót Budowlanych. 7. Odwodnienie

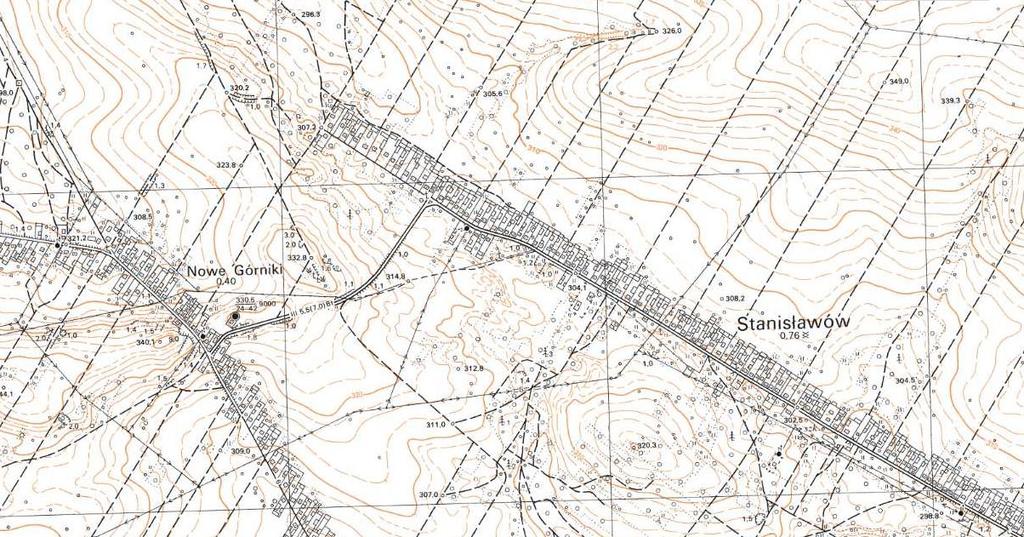

4 Projekt wykorzystuje istniejące rowy odwadniające. 8. Niweleta Zgodna z istniejącą niweletą drogi gminnej. 9. Lokalizacja

5 km 0+399,00 5m 5m 5m 5m

6 OPIS TECHNICZNY Przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Majdan Nepryski. 1. Podstawa opracowania -zlecenie gminy Józefów -rozporządzenia Ministra MSWiA, oraz Transportu i Gospodarki Morskiej odnośnie projektów dróg 2. Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Majdan Nepryski. 3. Stan istniejący Granice zewnętrzne opracowania częściowo wyznaczają obszary leśne oraz zabudowa mieszkaniowa. Na terenie objętym opracowaniem nie występuje uzbrojenie terenu. Stan techniczny nawierzchni jest bardzo zły. Występują liczne wyboje, zaniżenia i wybrzuszenia, które utrudniają poruszanie się. Z uwagi na powyższe zachodzi konieczność wykonania robot w wyniku których nastąpi podwyższenie parametrów technicznych i eksploatacyjnych drogi. Remont drogi polegać będzie na wzmocnieniu nawierzchni, poprawieniu równości w profilu podłużnym i przekroju poprzecznym na odcinku 379,00 m, oraz wykonaniu regulacji poboczy gruntowych co w znacznym stopniu poprawi warunki ruchu. 4. Podstawowy zakres robót Długość remontowanego odcinka 379 m Powierzchnia remontowanego odcinka 1396,30 m 2 Podbudowa z kruszywa łamanego frakcja 0-31,5 mm 6 cm Warstwa ścieralna z betonu asfaltowego 5 cm Szerokość pobocza - 0,5m Profilowanie poboczy 379 m 2 5. Ochrona środowiska Remont drogi nie wpłynie negatywnie na stan środowiska. Poprzez zmniejszenie zapylenia i hałasu poprawią się warunki życia mieszkańców i stan środowiska naturalnego. 6. Rozwiązania techniczne Zgodnie z aktualnymi Szczegółowymi Specyfikacjami Technicznymi Wykonania I Odbioru Robót Budowlanych. 7. Niweleta Zgodna z istniejącą niweletą drogi gminnej. 8. Lokalizacja

7

8 1. Podstawa opracowania OPIS TECHNICZNY Przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Siedliska. -zlecenie gminy Józefów -rozporządzenia Ministra MSWiA, oraz Transportu i Gospodarki Morskiej odnośnie projektów dróg 2. Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Siedliska. 3. Stan istniejący Granice zewnętrzne opracowania wyznacza zabudowa mieszkaniowa. Na terenie objętym opracowaniem występuje uzbrojenie terenu. Stan techniczny nawierzchni jest bardzo zły. Występują liczne wyboje, zaniżenia i wybrzuszenia, które utrudniają poruszanie się. Z uwagi na powyższe zachodzi konieczność wykonania robot w wyniku których nastąpi podwyższenie parametrów technicznych i eksploatacyjnych drogi. Remont drogi polegać będzie na wzmocnieniu nawierzchni, poprawieniu równości w profilu podłużnym i przekroju poprzecznym na odcinku 269,00 m łącznie (225,00 m i 44,00 m), oraz wykonaniu regulacji poboczy gruntowych co w znacznym stopniu poprawi warunki ruchu. 4. Podstawowy zakres robót Długość remontowanego odcinka 269,00 m Szerokość jezdni 3,5m Powierzchnia remontowanego odcinka 945,00 m 2 Podbudowa z kruszywa łamanego frakcja 0-31,5 mm 6 cm Warstwa ścieralna z betonu asfaltowego 5 cm Szerokość pobocza - 0,5m Profilowanie poboczy 269,00 m 2 5. Ochrona środowiska Remont drogi nie wpłynie negatywnie na stan środowiska. Poprzez zmniejszenie zapylenia i hałasu poprawią się warunki życia mieszkańców i stan środowiska naturalnego. 6. Rozwiązania techniczne Zgodnie z aktualnymi Szczegółowymi Specyfikacjami Technicznymi Wykonania I Odbioru Robót Budowlanych. 7. Niweleta Zgodna z istniejącą niweletą drogi gminnej.

9 8. Lokalizacja

10 OPIS TECHNICZNY Przebudowa drogi dojazdowej do stanicy wędkarskiej w miejscowości Józefów. 1. Podstawa opracowania -zlecenie gminy Józefów -rozporządzenia Ministra MSWiA, oraz Transportu i Gospodarki Morskiej odnośnie projektów dróg 2. Przedmiot inwestycji Przedmiotem inwestycji jest przebudowa drogi dojazdowej do stanicy wędkarskiej w Józefowie o nawierzchni tłuczniowej. 3. Stan istniejący Granice zewnętrzne opracowania częściowo wyznaczają obszary zabudowane (domki letniskowe) oraz droga wojewódzka nr 853. Na terenie objętym opracowaniem występuje uzbrojenie terenu- sieć kanalizacyjna. Stan techniczny nawierzchni jest bardzo zły. Występują liczne wyboje, zaniżenia i wybrzuszenia, które utrudniają poruszanie się. Z uwagi na powyższe zachodzi konieczność wykonania robot w wyniku których nastąpi podwyższenie parametrów technicznych i eksploatacyjnych drogi. Remont drogi polegać będzie na wzmocnieniu nawierzchni, poprawieniu równości w profilu podłużnym i przekroju poprzecznym. 4. Podstawowy zakres robót Długość remontowanego odcinka 132,00 m Szerokość jezdni 3,5m Powierzchnia remontowanego odcinka - 527,25 m 2 Podbudowa z kruszywa łamanego frakcja 0-31,5 6 cm Warstwa ścieralna z betonu asfaltowego 5 cm 5. Ochrona środowiska Remont drogi nie wpłynie negatywnie na stan środowiska. Poprzez zmniejszenie zapylenia i hałasu poprawią się warunki życia mieszkańców i stan środowiska naturalnego. 6. Rozwiązania techniczne Zgodnie z aktualnymi Szczegółowymi Specyfikacjami Technicznymi Wykonania I Odbioru Robót Budowlanych. 7. Odwodnienie Projekt wykorzystuje istniejące rowy odwadniające. 8. Niweleta Zgodna z istniejącą niweletą drogi gminnej.

11 9. Lokalizacja

12 1. Podstawa opracowania OPIS TECHNICZNY Przebudowa istniejącej drogi o nawierzchni tłuczniowej w miejscowości Józefów ul. Romanowskiego (boczna). -zlecenie gminy Józefów -rozporządzenia Ministra MSWiA, oraz Transportu i Gospodarki Morskiej odnośnie projektów dróg 2. Przedmiot inwestycji Przedmiotem inwestycji jest remont-modernizacja istniejącej drogi o nawierzchni tłuczniowej w miejscowości Józefów ulica Romanowskiego (boczna). 3. Stan istniejący Granice zewnętrzne opracowania wyznacza zabudowa mieszkaniowa. Na terenie objętym opracowaniem nie występuje uzbrojenie terenu. Stan techniczny nawierzchni jest bardzo zły. Występują liczne wyboje, zaniżenia i wybrzuszenia, które utrudniają poruszanie się. Z uwagi na powyższe zachodzi konieczność wykonania robot w wyniku których nastąpi podwyższenie parametrów technicznych i eksploatacyjnych drogi. Remont drogi polegać będzie na wzmocnieniu nawierzchni, poprawieniu równości w profilu podłużnym i przekroju poprzecznym na odcinku 112,80 m. 4. Podstawowy zakres robót Długość remontowanego odcinka 112,80 m Szerokość jezdni 3,0 m Powierzchnia remontowanego odcinka 424,80 m 2 Podbudowa z kruszywa łamanego frakcja 0-31,5 mm 6 cm Warstwa ścieralna z betonu asfaltowego 5 cm 5. Ochrona środowiska Remont drogi nie wpłynie negatywnie na stan środowiska. Poprzez zmniejszenie zapylenia i hałasu poprawią się warunki życia mieszkańców i stan środowiska naturalnego. 6. Rozwiązania techniczne Zgodnie z aktualnymi Szczegółowymi Specyfikacjami Technicznymi Wykonania I Odbioru Robót Budowlanych. 7. Odwodnienie Projekt wykorzystuje istniejące rowy odwadniające. 8. Niweleta Zgodna z istniejącą niweletą drogi gminnej.

13 9. Lokalizacja
