PL.80I.0 NOVACAT 225 ED. (Type PSM 377 : ) NOVACAT 265 ED. (Type PSM 378 : ) Kosiarka dyskowa

Transkrypt

1 I.0 NOVACAT 225 ED (Type PSM 377 : ) NOVACAT 265 ED (Type PSM 378 : ) Kosiarka dyskowa Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. ALLG./BA SEITE 2 / 0000-

3 PROCEDURA PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe X Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne, wa ek przegubowy i instrukcjí obs ugi Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. Urzπdzenia Sprawdzono ciúnienie w oponach Sprawdzono stopieò dokrícenia nakrítek na ko ach Podano klientowi w aúciwπ iloúê obrotûw WOM Dopasowano maszyní do ciπgnika: ustawienie 3-pkt-u Ustanowiono w aúciwπ d ugoúê wa ka przegubowego Przeprowadzono jazdí prûbnπ bez stwierdzenia usterek Objaúniono klientowi funkcje podczas jazdy prûbnej Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej Udzielono informacji dotyczπcych wyposaøenia dodatkowego Klient zosta poinformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger ( w przypadku maszyny Landsberg wys aê do firmy Landsberg) - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient Dokum D Anbaugeräte - -

4 Spis treåci Przestrzegaj wskazûwek bezpieczeòstwa z za πcznika A! Spis tresci Znaki ostrzegawcze Znak CE...5 Znaczenie znakûw ostrzegawczych...5 Montaø na ci gniku Montaø kosiarki na ciπgniku...6 Montaø na ciπgniku Ustawienie wysokoúci po oøenia ciígie dolnych 7 Waøne wskazûwki...7 Pod πczenie walka przegubowego...7 Odstawienie maszyny na wolnym powietrzu...7 Pozycja transportowa i robocza Przestawienie z pozycji roboczej na transportowa...8 Przestawienie z pozycji transportowej na robocza...8 Pozycja transportowa ñ Pozycja transportowa ñ Pozycja transportowa ñ Pozycja transportowa ñ Zmniejszenie wysokoúci ca kowitej...10 Demontaø i odstawienie OdstavenÌ stroje od traktoru...11 Odstawienie maszyny...12 Stopa podporowa...12 Uwaga przy manewrze nawrotu na stokach!...13 Uruchomienie Waøne wskazûwki przed rozpoczíciem pracy...14 WskazÛwki bezpieczeòstwa...14 Koszenie...15 Ustawienie...15 Spulchniacz (conditioner) Koszenie ze spulchniaczem...16 Ustawienie napríøenia paskûw...16 Ustawienie zíbûw rotora...16 Montaø i demontaø spulchniacza...17 Mähen ohne Aufbereiter...19 Wyposaøenie dodatkowe...19 Ustawienia...21 Czyszczenie konserwacja...21 Ustawienie kierownic pokosu System "extra dry"...22 Demontaø kierownic pokosu...23 Montaø kierownic pokosu...23 Formierze pokosu Tarcze pokosu...24 Stoøki wspomagajπce (na øyczenie)...24 Zabezpieczenie przeciwnajazdowe Zabezpieczenie przeciwnajazdowe...25 Dzia anie hydraulicznego zabezpieczenia przeciwnajazdowego...25 Dzia anie mechanicznego zabezpieczenia przeciwnajazdowego...25 KONSERWACJA WskazÛwki bezpieczeòstwa...26 OgÛlne warunki konserwacji...26 Czyszczenie czíúci maszyny...26 Odstawienie na wolnym powietrzu...26 Zimowanie...26 Wa ki przegubowe...26 Urzπdzenie hydrauliczne...26 Kontrola stanu oleju w belce koszπcej...27 Wymiana oleju - Przek adnia kπtowa...28 Montaø ostrzy...28 Wymiana oleju - Konserwacja Belka koszπca...28 Kontrola napríøenia spríøyn...29 Zmiana napríøenia spríøyn...29 TABELA:...30 Verschleiß-Kontrolle der Mähklingenhalterung...31 Uchwyt do szybkiej wymiany ostrzy...32 Wymiana ostrzy (do roku produkcji 2003)...32 Kontrola mocowania ostrzy...32 Wymiana ostrzy (+rok prod. 2004)...33 Przechowywanie düwigni...33 Dane techniczne Dane techniczne...34 Wyposaøenie dodatkowe...34 Wymagane przy πcza...34 Wykorzystanie kosiarki zgodnie z jej przeznaczeniem...35 Umiejscowienie tabliczki znamionowej...35 ZA CZNIK WskazÛwki bezpieczeòstwa...38 Wa ek przegubowy...39 Plan smarowania...41 Wydanie...43 Warianty nabudowy...45 Naprawa belki koszπcej...46 Kombinacja ciπgnik i maszyna nabudowywana _-INHALT_

5 Znaki ostrzegawcze Znak CE Ta tabliczka zamieszczona przez producenta oznacza, ze maszyna odpowiada wszelkim wymaganiom stawianym tego typu maszynie oraz innym odnoúnym wskazaniom EU. Deklaracja zgodnoúci EU (zobacz za πcznik) Producent podpisujπc deklaracje oúwiadcza sií, ze dopuszczone do ruchu maszyny odpowiadajπ wszystkim odnoúnym wymaganiom bezpieczeòstwa i higieny pracy Znaczenie znakûw ostrzegawczych WskazÛwki dot. bezpiecznej pracy Kaøde miejsce w tej instrukcji dotyczπce spraw bezpieczeòstwa oznaczone jest tym symbolem. bsb Zachowaj bezpieczny odstíp ñ moøliwoúê wyrzucenia czíúci przez pracujπca maszyní Nie przebywaê w polu wychylenia maszyny Nie dotykaê obracajπcych sií czíúci. OdczekaÊ do momentu ich ca kowitego zatrzymania sií Przed w πczeniem WOM opuúciê obydwie os ony Przy w πczonym silniku i pod πczonym WOM, zachowaê bezpieczny odstíp od pola dzia ania noøy Nie wk adaê ríki w pole zgniotu, tak d ugo, jak d ugo czíúci mogπ byê w ruchu. Przed przystπpieniem do prac konserwacyjnych i naprawczych, wy πczyê silnik i wyciπgnπê kluczyk ze stacyjki 9700_-Warnbilder_

6 Montaø na ci gniku Montaø kosiarki na ciπgniku WskazÛwki bezpieczeòstwa: zobacz za πcznik A pkt 7.), 8a.-8h) - tak zamontowaê kosiarkí, aby krawídü wewnetrzenego bíbna lekko wystawa a poza prawa oponí ciπgnika! - Zobacz rûwnieø rozdzia,,bocznie przesuniíta nabudowa,, za πcznik D - Odpowiednio prze oøyê sworznie ciígie dolnych (1) na ramie nabudowy - Przez przestawienie úruby rzymskiej ciíg a dolnego (15) ustawiê ramie nabudowy w pozycji poziomej - Regulacja wysokoúci ciecia nastípuje przez przekrícenie úruby rzymskiej ciíg a gûrnego (16) (348) ANBAU

7 Montaø na ci gniku Montaø na ciπgniku Ustawienie wysokoúci po oøenia ciígie dolnych - Wa ek przegubowy (GW) podczas koszenia powinien znajdowaê sií w pozycji mniej wiícej poziomej - odpowiednio ustawiê podnoúnik ciπgnika (H1) - HydraulikÍ ciπgnika (ST) ustawiê w najniøszym po oøeniu Taka wysokoúê umoøliwia optymalne wyrûwnanie nierûwnoúci terenu i nie musi byê zmieniana podczas podnoszenia belki koszπcej. H1 GW TD Pod πczy sprzíg o wtykowe hydrauliki cylindra odchylenia Waøne wskazûwki Tabliczka znajdujπca sií obok przek adni zawiera informacje o iloúci obrotûw walka odbioru mocy, jaka dysponuje PaÒstwa kosiarka. Wyposaøenie standardowe: Przek adnia dajπca 1000 obr/min WOM Wyposaøenie na øyczenie: Przek adnia dajπca 500 obr/min WOM TD 18/96/ rpm 540 rpm Numer zamûwienia: zobacz katalog czíúci zamiennych Pod πczenie walka przegubowego - przed pierwszym uruchomieniem naleøy sprawdziê d ugoúê walka przegubowego i w razie koniecznoúci dokonaê korekty. Zobacz rûwnieø rozdzia,,wa ek przegubowy,, w za πczniku B. Odstawienie maszyny na wolnym powietrzu Przy d uøszym odstawieniu maszyny na wolnym powietrzu wyczyúciê t oczyska i zakonserwowaê je smarem. FETT (348) ANBAU

8 Pozycja transportowa i robocza Przestawienie z pozycji roboczej na transportowa WskazÛwka: ï Maszyna zosta a tak skonstruowana, øeby jednostka koszπca znajdowa a sií moøliwie najbliøej ciπgnika. Taka konstrukcja ma podczas koszenia i transportowania wiele zalet: punkt ciíøkoúci maszyny leøy blisko ciπgnika, dziíki czemu: - jest mniejsze obciπøenie przez czíúci noúne maszyny - podczas transportu jest mniejsze odciπøenie osi skrítnych - podczas koszenia wystípuje lepsze dopasowanie do pod oøa belki koszπcej - Do transportowania belka koszπca moøe byê ustawiona w 4 roønych pozycjach Uwaga! Przy pozycjach transportowych 1, 2, 3. Przed podniesieniem belki koszπcej do gûry od πczyê napíd i odczekaê do ca kowitego spoczynku dyskûw tnπcych 48/00/20 WskazÛwki bezpieczeòstwa: Zobacz za πcznik A1 pkt 7.), 8c. ñ 8h.) Przestawienia z pozycji roboczej na transportowa i odwrotnie dokonywaê wy πcznie na p askim, stabilnym pod oøu. Nigdy nie uruchamiaê maszyny w pozycji podniesionej do gûry. Przestawienie z pozycji transportowej na robocza Opuszczanie belki koszπcej - upewnij sií, ze pole wychylenia jest wolne i nikt nie znajduje sií w zagroøeniu - przy pomocy cylindra odchylenia podniesc lekko belkí koszπca, tak, aby moøna by o odblokowaê hak (13) - odblokowaê hak (13) ciπgnπ za liní (S2) - OpuúciÊ hydraulicznie belkí Do roku produkcji 2003 Od roku produkcji 2004 (348) TRANSPORTSTELLUNG

9 Pozycja transportowa i robocza Pozycja transportowa ñ 1 belka koszπca odchylona w bok X1 Pozycja transportowa ñ 2 BelkÍ koszπca odchyliê do pozycji gûra/ty ñ do oporu (ok 20 ) Uwaga! Waøne wskazûwki znajdujπ sií w rozdziale "Odstawienie maszyny" 02/00/05 02/00/04 - pociπgnπê za liní (S2) i jednoczeúnie uruchomiê zawûr sterujπcy (ST) - powoli ustawiê belkí w pozycji poziomej i zwolniê liní (S2) - zabezpieczyê belkí koszπca zahaczajπc ja jak na rysunku (13) - ZawÛr sterujπcy (ST) w pozycji,,0,, WskazÛwka dot. transportu: Nie ustawiê zaworu sterujπcego (ST) w pozycji "p ywajπcej", gdyø ustawienia takie powoduje nadmierne zuøycie haka (13) - przed transportem upewniê sií, ze belka jest dobrze zablokowana! - ZamontowaÊ oúwietlenie i podnieúê maszyní do transportu - Przed opuszczeniem ciπgnika opuúciê maszyní na ziemie! WskazÛwka: w tej pozycji moøna transportowaê maszyní tylko na krûtkich odcinkach, jadπc z niewielka prídkoúciπ Wariant ñ1: bez zastosowania hydrauliki - opuúciê belkí koszπca na ziemie - odblokowaê sworznie (40) przez pociπgniecie liny (S1) i podjechaê ciπgnikiem nieco do przodu. Belka koszπca odchyla sií przy tym tak daleko w ty, ze sworznie "zaskakujπ" (40) - podnieúê maszyní przy pomocy podnoúnika ciπgnika ZwrÛÊ uwagí na wystarczajπcy odstíp (X1)! W kombinacji z wiíkszymi ciπgnikami moøe sií zdarzyê, ze niema wystarczajπcego odstípu do b otnika wzglídnie opony. Dochodzi wûwczas do kolizji z belka koszπca. W takich przypadkach nie moøna stosowaê tej pozycji transportowej. W tej sytuacji moøna sprûbowaê przesunπê kosiarkí dalej w 02/00/08 prawo. max. 3 m - odpowiednio zamontowaê sworznie ciíg a dolnego (zobacz rûwnieø wprowadzenie w za πczniku tej instrukcji obs ugi) - OgÛlna szerokoúê nie moøe w øadnym wypadku przekraczaê 3m. Wariant ñ 2: z zastosowaniem hydrauliki Przy ciπgniku jest potrzebne dodatkowe zwrotne przy πcze hydrauliki. Zamiast mechanicznej jednostki wychylenia (sworznie 40) montuje sií jednostkí hydrauliczna. Zobacz rûwnieø rozdzia,,zabezpieczenie przeciwnajazdowe,,. - podniesc belke koszaca Uruchomic prosty zawûr sterujπcy (ST) - odchyliê belkí w ty UruchomiÊ zwrotny zawûr sterujπcy (ST) (348) TRANSPORTSTELLUNG

10 Pozycja transportowa i robocza Pozycja transportowa ñ 3 OdchyliÊ belkí koszπca do pozycji gûra/ty (ok. 90 ) Zmniejszenie wysokoúci ca kowitej Przed przestawieniem maszyny w pozycje transportowa - dla zmniejszenia wysokoúci ca kowitej (-30cm) w pozycji transportowej, moøna odchyliê do úrodka blachy ochronne (10). 30 cm WskazÛwka Ze wzglídûw bezpieczeòstwa, przed odchyleniem blach ochronnych, naleøy poczekaê do ca kowitego zatrzymania sií dyskûw tnπcych 10 02/00/06 1. OdchyliÊ belkí koszπca w ty, tak jak jest to opisane w "Pozycji transportowej-2" 2. UstawiÊ belkí w pozycji pionowej, tak jak jest to opisane w "Pozycji transportowej ñ1" - zabezpieczyê belkí na haku (13) 3. przed transportem upewniê sií, ze belka jest dobrze zablokowana! - zamontowc oúwietlenie i podnieúê maszyní do transportu - przed opuszczeniem ciπgnika, opuúciê maszyní na ziemie! TD48/00/21 Pozycja transportowa ñ 4 podnieúê belkí koszπca do gûry (ok. 20 ) - odchyliê w gore do oporu 02/00/07 - tylko przy manewrach zwrotu na stoku - nie stosowaê tej pozycji do transportowania po drogach, zw aszcza drogach publicznych (348) TRANSPORTSTELLUNG

11 Demontaø i odstawienie Waøne! ZachowaÊ kolejnoúê czynnoúci zwiπzanych z obs uga maszyny 1. W πczyê urzπdzenie sterujπce hydraulika na pozycje p ywajπca, dziíki temu przewody hydrauliczne nie znajdujπ sií pod ciúnieniem 2. PozwoliÊ zablokowaê sií sworzniom (13a) w hakach) - pociπgnπê na liní (S2) - tak d ugo przy pomocy düwigu opuszczaê ramie nabudow, aø sworznie "wskoczπ" w haki (13a) 3. OdchyliÊ dzwignie (13b) do pozycji zamkniítej. DziÍki temu sworzeò zostaje zablokowany w haku (13a) To zabezpieczenie jest bardzo waøne! W przeciwnym wypadku istnieje zagroøenie, ze przy od πczaniu ciígie dolnych (15) rama nabudowy kosiarki odchyli sií z powrotem w gore. 4. UstawiÊ stopí podporowa (14) do podparcia i zabezpieczyê ustawienie zatyczka 5. Przy pomocy podnoúnika opuúciê maszyní, aø osiπdzie stopa podporowa na ziemi 6. ZdemontowaÊ maszyní z ciπgnika (15) - od πczyê przegubowy wa ek napídu - od πczyê przewody hydrauliczne - zdjπê liní z kabiny ciπgnika OdstavenÌ stroje od traktoru WskazÛwka Dzwignia (13b) jest urzπdzeniem zabezpieczajacym. Jej forma i funkcja nie mogπ zostaê zmienione. Dzwignia jest tak skonstruowana, ze podczas hydraulicznego odchylenia belki koszπcej, nie wyskakuje w pozycji zamkniítej (13a, 13b). Dzwignia zostaje przy tym manewrze uszkodzona (zdeformowana), ale pozostaje w pozycji zamkniítej. Konstrukcja ta zosta a stworzona przez producenta ze wzglídûw bezpieczeòstwa. - Z tego wzglídu nie uruchamiaj cylindra hydraulicznego do podnoszenia belki koszπcej, gdy dzwignia znajduje sií w pozycji zamkniítej. - Uszkodzona dzwignie naleøy natychmiast wymieniê Uwaga! - maszyní odstawiê zawsze w bezpiecznym miejscu - stosowaê stopí podporowa ñ w przeciwnym wypadku istnieje ryzyko wywrûcenia sií maszyny - NiebezpieczeÒstwo skaleczenia przez zgniecenie bπdü obciície koòczyny w polu pracy ramy nabudowy - PrzestrzegaÊ zaleceò wystípujπcych na kolejnych stronach instrukcji Do roku produkcji 2003 Od roku produkcji 2004 S2 13b 13a a S2 13b 13a a 0400_-Abbauen_

12 Demontaø i odstawienie Odstawienie maszyny MaszynÍ moøna odstawiê w dwûch pozycjach (R i H). - Nie ustawiaê zaworu sterujπcego w pozycji p ywajπcej, gdy rama nabudowy jest podniesiona Stopa podporowa Stopa podporowa moøe byê ustawiona w 4 pozycjach. Pozycja 1, 2, 3: do odstawiania maszyny Pozycja 4: pozycja transportowa i robocza Odstawienie maszyny na stopie podporowej Uwaga! Przed od πczeniem ciígie dolnych zawsze zabezpieczyê sworzeò 13a dzwignia 13b Uwaga (STOP) Rama nabudowy nie moøe byê podniesiona zbyt wysoko - gdy maszyny jest odstawiona w pozycji H i hydrauliczny zawûr sterujπcy jest ustawiony w pozycji p ywajπcej. Przegubowy wa ek napídzajπcy moøe zostaê przy tym uszkodzony (0 mm). STOP Moøna wybraê kaøda pozycje, przy ktûrej moøliwe jest bezproblemowe od πczenie podnoúnika Jeúli mimo to wystípujπ problemy przy od πczaniu podnoúnika - odstawiê maszyní na p askim, rûwnym pod oøu - ak d ugo kríciê úruba dolnego ciíg a, aø bídzie moøna wyciπgnπê ciíg a ze sworzni mm Uwaga! W polu prac podnoúnika wystípuje zagroøenie zgniecenia lub odciícia czíúci cia a _-Abbauen_

13 Praca na wzg rzu Uwaga przy manewrze nawrotu na stokach! CiÍøar kosiarki (G) wp ywa na sposûb jazdy ciπgnika. W aúciwoúê ta szczegûlnie uwydatnia sií przy pracy na wzgûrzu i moøe prowadziê do niebezpiecznych sytuacji NiebezpieczeÒstwo wywrûcenia - podczas jazdy na zakrície w lewo z podniesionπ jednostkπ koszπcπ, - jeøeli jednostka koszπca usytuowana jest przeciwnie do pagûrka i w tej pozycji podniesiona jest do gûry, - podczas jazy na zakrície w lewo w pozycji transportowej (jednostka koszπca ca kowicie podniesiona do gûry). TD15/95/ G WskazÛwki bezpieczeòstwa * ProszÍ odpowiednio zredukowaê prídkoúê przy zakrítach w lewo * ProszÍ tak jechaê, aby jednostka koszπca znajdowa a sií od strony pagûrka * Bezpieczniej jest zjechaê ze zbocza, niø przeprowadzaê ryzykowny manewr zwrotu na zboczu. TD15/95/2 TD15/95/4 (358) Hangfahrt

14 Uruchomienie Waøne wskazûwki przed rozpoczíciem pracy Zobacz wskazûwki bezpieczeòstwa za πcznik A pkt Po pierwszych godzinach pracy - dokríciê wszystkie úruby mocujπce ostrza 1. Kontrola WskazÛwki bezpieczeòstwa - kontrolowaê stan noøy i ich uchwytûw - sprawdzaê dyski tnπce pod wzglídem ewentualnych uszkodzeò (zobacz rozdzia "Konserwacja") 2. MaszynÍ uruchamiaê wy πcznie w pozycji roboczej. Nie wolno przekraczaê dopuszczalnych obrotûw wa ka odbioru mocy (np. max. 540 Obr/min)! Tabliczka znajdujπca sií obok przek adni podaje liczbí obrotûw 540 Upm U p m odpowiadajπcπ danej maszynie. - napíd wa ka odbioru mocy moøna uruchomiê tylko wûwczas, gdy na maszynie sπ za oøone wszystkie urzπdzenia ochronne (pokrywy, fartuchy ochronne itd.) znajdujπce sií w naleøytym stanie technicznym 4. ZachowaÊ odstíp, gdy pracuje silnik - UsunπÊ wszystkie osoby znajdujπce sií w polu zagroøenia uderzeniem przez cia o obce wprawione w ruch przez pracujπcπ kosiarkí. S z c z e g Û l n π o s t r o ø n o ú Ê naleøy zachowaê na kamienistych polach i w pobliøu drûg. 5. UøywaÊ s uchawek ochronnych bsb Stosowanie s uchawek jest uzaleønione od rûønych rozwiπzaò stosowanych w ciπgnikach, Pozwala na obniøenie poziomu ha asu na miejscu pracy, od zmierzonej wartoúci (zobacz Dane techniczne). * Jeøeli poziom ha asu osiπgnie wielkoúê 85dB (A) lub j przekroczy, przedsiíbiorca (rolnik) musi zapewniê s uchawki ochronne * Jeøeli poziom ha asu osiπgnie wielkoúê 90dB (A) lub jπ przekroczy, naleøy za oøyê s uchawki ochronne 3. ZwrÛciÊ uwagí na prawid owy kierunek obrotu wa ka odbioru mocy! TD8/95/6 4. UnikaÊ uszkodzeò! - Powierzchnie koszone muszπ byê wolne od cia obcych bπdü przeszkûd. Cia a obce (np. duøe kamienie, kawa ki drewna, kamienie graniczne itp.) mogπ uszkodziê jednostkí koszπcπ. Jeøeli nastπpi kolizja - natychmiast zakoòczyê prací i wy πczyê napíd - dok adnie sprawdziê maszyní. SzczegÛlnej kontroli naleøy poddaê dyski tnπce i ich wa ki napídowe (4a) - niezaleønie od powyøszych czynnoúci naleøy oddaê maszyní do kontroli w specjalistycznym warsztacie Po kaødym kontakcie z cia em obcym - SprawdziÊ stan noøy i ich mocowaò (zobacz rozdzia "Konserwacja") - DokrÍciÊ wszystkie úruby ostrzy 4a (379) Inbetriebn

15 Uruchomienie Koszenie 1. WysokoúÊ ciecia ustawiê przez przekrícenie. acznika gûrnego (max. 5 stopni nachylenia dyskûw) Ustawienie - Hydraulika ciπgnika musi byê tak ustawiona, aby maszyna dopasowa a sií do nierûwnoúci terenu - zawûr hydrauliki (ST) ustawiê na pozycjí p ywajπcπ - Pozycja wa ka przegubowego (GW) podczas ciícia powinna byê maksymalnie pozioma. 2. Za πczaê powoli wa ek poza obszarem koszenia i podnieúê obroty do maksimum. Poprzez rûwnomierne podnoszenie obrotûw unika sií ha asûw technicznych mogπcym wystπpiê na wolnym biegu wa ka. PrÍdkoúÊ ciícia jest uzaleøniona od warunkûw terenowych. H1 GW TD rama maszyny musi byê w poziomie - ciíg a dolne ustawiê tak, aby maszyna nie mog a wychyliê sií w bok. (379) Inbetriebn

16 Spulchniacz (conditioner) Koszenie ze spulchniaczem Efekt spulchniania podlega zmianom - Przy pomocy düwigni (13) zmienia sií odstíp miídzy p ytπ odbojowπ a rotorem. W najniøszym po oøeniu efekt spulchniania jest najbardziej intensywny (poz.3) Trawa nie moøe jednak byê za bardzo zbita. Ustawienie napríøenia paskûw KontrolowaÊ wymiar X2 NOVACAT 225: NOVACAT 265: NOVACAT 305: X2 = 164 mm X2 = 164 mm X2 = 164 mm EUROCAT 275: X2 = 178 mm Poz. Z1: Ustawienie zíbûw do normalnej pracy Ustawienie zíbûw rotora Poz. Z2: Ustawienia w przypadku ciíøkich warunkûw, gdy np. pokos owija sií na rotorze. Palce rotora naleøy obrûciê o 1800 (poz. Z2). W wiíkszoúci wypadkûw takie ustawienie spowoduje unikniície tego problemu. Efekt spulchniania bídzie jednak nieznacznie s abszy Aufbereiter_

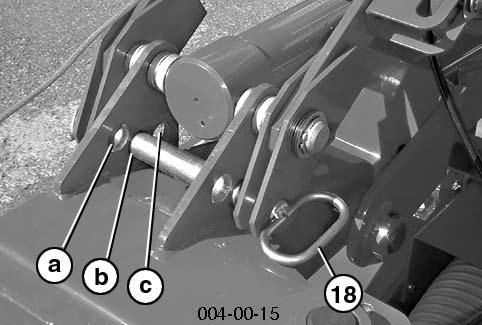

17 Spulchniacz (conditioner) Montaø i demontaø spulchniacza P r z e d d e m o n t a ø e m s p u l c h n i a c z a zmniejszyê NaprÍøenie spríøyn. SworzeÒ (18) w oøyê we. W aúciwy otwûr a, b lub c (patrz rozdzia,,konserwacja,,) W przeciwnym wypadku istnieje zagroøenie gwa townego odbicia belki koszπcej w gûrí po zdemontowaniu spulchniacza. 1. ZwolniÊ blokadí i podnieúê os oní (1) 3. Zdejmowanie paskûw - najpierw przy pomocy düwigni (3) zmniejszyê napríøenie paskûw 2. ZdjπÊ os oní paska (2) oraz wa ek przegubowy (GW) z przek adni 4. Montaø kû transportowych (4) - z lewej i prawej strony - zabezpieczyê zatyczkπ (V) Aufbereiter_

18 Spulchniacz (conditioner) 5. PoluzowaÊ mocowanie z prawej i lewej strony ï Sworznie mocujπce obciπøone spríøynami do roku prod WyciπgnπÊ zatyczkí (V1) i odblokowaê sworzeò * Poz. A = odblokowane * Poz. B = zablokowane ï åruby od roku prod WykrÍciÊ úruby (S) (Sworznie mocujπce obciπøone spríøynami = wyposaøenie na øyczenie) Waøne! Do koszenia bez spulchniacza naleøy zamontowaê na belce koszπcej. Dodatkowe elementy ochronne i obydwa formierze pokosu. Patrz lista czíúci zamiennych. 6. OdstawiÊ spulchniacz w bezpiecznym miejscu 7. Montaø blachy ochronnej (5) Blacha (5) ta zapobiega dostawaniu sií brudu w okolice napídu Montaø spulchniacza - kolejnoúci czynnoúci odwrotna w stosunku do procesu demontaøu Aufbereiter_

19 spulchniacz (kondycjoner) SzczegÛlnie waøne wskazûwki dotyczπce demontaøu spulchniacza z belki koszπcej Mähen ohne Aufbereiter WskazÛwki bezpieczeòstwa Maszyna ze spulchniaczem (CR) stanowiπca jednπ ca oúê jest Wyposaøona w elementy ochronne W przypadku, gdy spulchniacz zostanie zdemontowany, kosiarka nie jest w aúciwie zabezpieczona. W takim stanie, bez dodatkowych os on ochronnych koszenie jest surowo wzbronione! Uwaga! Do koszenia bez spulchniacza (CR) naleøy zamontowaê na belce Koszπcej specjalnie w tym celu skonstruowane elementy ochronne. Dostawa nowej maszyny ze spulchniaczem nie przewiduje dostarczenia tych elementûw; naleøy je zamûwiê oddzielnie (zobacz ListÍ czíúci zamiennych, grupa montaøowa "Os ony tylne") Wyposaøenie dodatkowe - wûzek (4) - sworzeò blokujπcy (A-B) Do koszenia bez spulchniacza (CR) - zobacz wskazûwki bezpieczeòstwa (wyøej) MÄhen Ohne CR_375.p

20 0400-D Rotor_

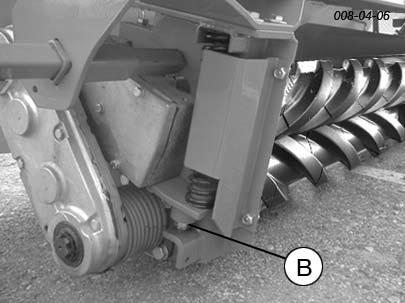

21 Spulchniacz walcowy Ustawienia Boczne spríøyny dociskajπce - do ustawienia odstípu miídzy walcami gumowymi - regulacja prze pomocy úruby (B) WskazÛwka! Montaø i demontaø spulchniacza walcowego -zob. "Spulchniacz (kondycjoner)" Czyszczenie konserwacja Po kaødym uøyciu czyúciê rzy pomocy wody - walce gumowe - boczne oøyska (przy zastosowaniu wody pod wysokim ciúnieniem zobacz rozdzia "Konserwacja") Po kaødym uruchomieniu smarowaê - boczne oøyska (L) dolnych walcûw z lewej i prawej strony - boczne oøyska (L) gûrnych walcûw z lewej strony Po 100 roboczogodzinach naleøy zakonserwowaê smarem - przek adnií (M)gÛrnych walcûw z prawej strony Po 500 roboczogodzinach - wymieniê olej - nalaê oleju typu SAE 90 (III) do zaznaczonego poziomu (N) WalzenAufbereiter_

22 Ustawienie kierownic pokosu Warianty System "extra dry" WskazÛwka Opisane poniøej ustawienia naleøy rozumieê jako Ustawienia podstawowe. W zwiπzku ze zrûønicowanymi Rodzajami zielonki, optymalnego ustawienie kierownic pokosu Moøna dokonaê przy pierwszym praktycznym uruchomieniu. NOVACAT 225 extra dry NOVACAT 265 extra dry Pokos 1. Kierownice pokosu ustawiê w pozycji - patrz zdjície TD TD Szeroki rozrzut 2. Kierownice pokosu ustawiê w pozycji - patrz zdjície LEITBLECHE (377)

23 Ustawienie kierownic pokosu Demontaø kierownic pokosu Podczas szerokiego rozrzucania pokosu moøe sií zdarzyê, øe zamontowana lewa kierownica (LB) zmniejsza szerokoúê rozrzutu Gdy øπdana szerokoúê pokosu ma byê wiíksza naleøy zdemontowaê kierownice pokosu - Kierownice pokosu (LB) zamontowaê na gûrnej stronie spulchniacza - OdkrÍciÊ úrubí (1) i zdjπê podk adkí (2) - WyciπgnπÊ zatyczkí (V) i sworzeò (3) - SworzeÒ (3) i zatyczka (V) - åruba (1) i tarcza (2) Waøne: ustawiê podk adkí (2) zgodnie z rysunkiem Montaø kierownic pokosu W celu regulacji u oøenia pokosu naleøy w aúciwie zamontowaê kierownice pokosu - Montaø przebiega w odwrotnej kolejnoúci do demontaøu LEITBLECHE (377)

24 Formierze pokosu Tarcze pokosu Przy pomocy tarcz pokosu nastípuje Íøsze u oøenie pokosu. DziÍki temu przy kolejnym przejeüdzie ciπgnik nie najeødøa na pokos. Montaø kierownic pokosu - z lewej (1) i prawej (2) strony Ustawienie obydwu spríøyn odciπgajπcych A = przy wysokim i gístym materiale do koszenia B = ustawienie podstawowe C = przy krûtkim materiale do koszenia Stoøki wspomagajπce (na øyczenie) Stosowanie stoøkûw wspomagajπcych zaleca sií: - do podniesienia wydajnoúci przep ywu skoszonej masy zielonej na pokos, gdy pokos jest ciíøki i gísty - zobacz ListÍ czíúci zamiennych Schwadformer_

25 Zabezpieczenie przeciwnajazdowe Zabezpieczenie przeciwnajazdowe Mimo ostroønej jazdy moøe dojúê do najechania na drzewo, p ot, kamieò Graniczny itd. Aby uniknπê w takich wypadkach powstania szkody, przewidziano Zabezpieczenie przeciwnajazdowe. Uwaga! Zabezpieczenie przeciwnajazdowe nie zapobiega powstaniu uszkodzenia, gdy na przeszkodí najechano z pe na prídkoúciπ. Wariant - 1: mechaniczne zabezpieczenie przeciwnajazdowe Ze spríøynowanym hakiem (1) Wariant - 2: hydrauliczne zabezpieczenie przeciwnajazdowe (2) z hydraulicznπ jednostkπ wychylnπ Dzia anie hydraulicznego zabezpieczenia przeciwnajazdowego Przy najechaniu na przeszkodí belka koszπca odchyla sií i pozostaje Tak d ugo w tej pozycji, aø przeszkoda zostanie ominiíta. Po ominiíciu przeszkody belka koszπca moøe ponownie zostaê hydraulicznie odchylona do pozycji roboczej. W tym celu naleøy uruchomiê zwrotny zawûr sterujπcy (ST). WskazÛwka: przestawienie z pozycji roboczej na transportowπ (i odwrotnie) Moøe odbywaê sií rûwnieø przy pomocy urzπdzenia wychylajπcego. Zobacz rozdzia "Pozycja transportowa i robocza" Dzia anie mechanicznego zabezpieczenia przeciwnajazdowego Przy najechaniu na przeszkodí hak (1) zostaje odblokowany i belka koszπca moøe odchyliê sií w ty. Przy cofniíciu hak ponownie blokuje sií. Ustawienie Gdy zabezpieczenie najazdu funkcjonuje zbyt ma o radykalnie, naleøy dokríciê 6-kπtne nakrítki (uwaga! Wymiar ustawienia: min 110 mm) WskazÛwka: wymiar (X1) jest taki sam we wszystkich typach (110 mm) EUROCAT 275 H, 275 H-ED: X1 = 110 mm (min. 100 mm) NOVACAT 225 H, 225 H-ED X1 = 110 mm (min. 100 mm) NOVACAT 265 H, 265 H-ED: X1 = 110 mm (min. 100 mm) NOVACAT 305 H, 305 H-ED X1 = 110 mm (min. 100 mm) NOVACAT 350 H: X1 = 110 mm (min. 100 mm) GDY NIE JESTEåCIE PA-STWO PEWNI, ØE WYKASZANE POLE JEST WOLNE OD CIA OBCYCH, ZACHOWAJ IE NALEØYT OSTROØNOå! (348) ANFAHRSICHERUNG

26 KONSERWACJA I UTRZYMANIE WDOBRYM STANIE TECHNICZNYM WskazÛwki bezpieczeòstwa * Przed ustawieniem, pracami naprawczymi i konserwatorskimi wy πczyê silnik OgÛlne warunki konserwacji Aby urzπdzenie po d ugim czasie uøytkowania znajdowa o sií ciπgle w dobrym stanie technicznym prosimy zastosowaê sií do nastípujπcych wskazûwek: - po pierwszych godzinach pracy dokríciê wszystkie úruby. SzczegÛlnej kontroli podlegajπ úruby ostrza - StosowaÊ sií do zaleceò dotyczπcych konserwacji przek adni kπtowej i belki koszπcej CzÍúci robocze a. CzÍúci oryginalne i akcesoria sπ skonstruowane specjalnie dla danej maszyny. b. Chcemy zwrûciê szczegûlna uwagí. PaÒstwa na to,ze wszystkie czíúci i akcesoria dostarczane nie przez nasza firmí, nie podlegajπ naszej kontroli i nie sπ przez nas zalecane. c. Zastosowanie tych produktûw moøe prowadziê ze wzglídûw konstrukcyjnych i w aúciwoúci. PaÒstwa maszyny, do negatywnych zmian i uszkodzeò. Producent nie odpowiada za skutki wynikajπce z zastosowania nie oryginalnych czíúci i akcesoriûw. d. Samowolne przerûbki, jak rûwnieø zastosowanie przerobionych elementûw maszyny wykluczajπ odpowiedzialnoúê producenta za ewentualne szkody. Odstawienie na wolnym powietrzu P r z y d u ø s z y m przechowywaniu maszyny na wolnym powietrzu wyczyúciê t oczysko i zakonserwowaê smarem Zimowanie FETT - Przed zima wyczyúciê gruntownie maszyní - UstawiÊ os oní przeciwwietrzna - ZmieniÊ, wzglídnie uzupe niê olej w przek adniach - ZabezpieczyÊ nie malowane elementy przed korozja - WysmarowaÊ wszystkie punkty zgodnie z planem smarowania Wa ki przegubowe - Zobacz za πcznik Przy konserwacji naleøy zachowaê ostroønoúê! Zasadniczo obowiπzujπ zalecenia i wskazûwki umieszczone w tej instrukcji obs ugi Gdy brak jest specjalnych zaleceò dotyczπcych wa kûw przegubowych, obowiπzujπ wskazania producenta danego wa ka przegubowego zawarte w instrukcji do πczonej do tego wa ka. Urzπdzenie hydrauliczne Uwaga niebezpieczeòstwo skaleczenia i infekcji! P yn znajdujπcy sií pod wysokim ciúnieniem moøe wyprysnπê na skûrí. W takich przypadkach natychmiast skonsultowaê sií zlekarzem! WskazÛwki bezpieczeòstwa: * Przed ustawieniem, pracami naprawczymi i konserwatorskimi wy πczyê silnik * Nie dokonywaê øadnych prac pod maszynπ bez uprzedniego pewnego podparcia maszyny - Po pierwszych godzinach pracy dokríciê wszystkie úruby WskazÛwki dotyczπce napraw Zobacz wskazûwki zawarte w za πczniku Czyszczenie czíúci maszyny Uwaga! Nie stosowaê czyszczenia wysokociúnieniowego przy oøyskach i przewodach hydraulicznych. - Zagroøenie korozja! - Po czyszczeniu zakonserwowaê maszyní smarem zgodnie z planem smarowania i przeprowadziê k r Û t k a p r Û b Í pracy - Przy czyszczeniu z zastosowaniem zbyt wysokiego ciúnienia mogπ powstaê uszkodzenia lakieru Po pierwszych 10 godzinach i co kaøde 50 roboczogodzin - sprawdziê szczelnoúê urzπdzenia hydraulicznego i rur doprowadzajπcych oraz dokríciê úruby. Przed kaødym uruchomieniem - sprawdziê stan zuøycia wíøy hydraulicznych. Natychmiast wymieniê przetarte lub uszkodzone wíøe hydrauliczne. Wymieniane przewody musza odpowiadaê technicznym wymogom producenta. WÍøe ulegajπ naturalnemu zuøyciu. Czas uøytkowania nie powinien przekroczyê 5-6 lat. 0400_-Allgemeine-Wartung_BA

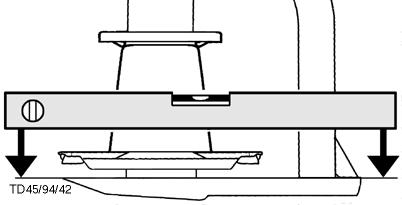

27 Konserwacja D Kontrola stanu oleju w belce koszπcej - Przy normalnym uøytkowaniu kosiarki, olej w belce koszπcej naleøy uzupe niaê raz w roku 1. PodnieúÊ jednπ stroní belki koszπcej (X1) i podeprzeê jπ. NOVACAT 225: X1 = 20,5 cm NOVACAT 265: X1 = 22,5 cm - Strona, po ktûrej znajduje sií úruba wype nienia oleju, pozostaje na ziemi. wype nienia Waøne! Podczas dokonywania pomiaru belka koszπca musi znajdowaê sií w pozycji poziomej - WykrÍciÊ úrubí wype nienia oleju (63) i dolaê oleju SAE 90 do poziomu úruby wype nienia WskazÛwka! - zbyt duøa iloúê oleju prowadzi do przegrzewania sií belki koszπcej - zbyt ma a iloúê oleju nie zapewnia prawid owego smarowania X Drugπ stroní belki podnieúê (X1) i podeprzeê 4. Kontrola stanu oleju Poziom oleju jest w aúciwy, gdy siíga poziomu úruby 1) 2. PozostawiÊ belkí koszπcπ w tej pozycji na ok. 15 minut - Czas ten jest potrzebny na zebranie sií oleju w dolnej czíúci belki OIL LEVEL WykrÍciÊ úrubí wype nienia oleju (63) Pomiar stanu oleju dokonuje sií na otworze úruby OIL LEVEL ) åruba wype nienia oleju (63) jest jednoczeúnie úrubπ poziomu (OIL LEVEL) D-Einsatz_

28 Konserwacja D Wymiana oleju - Przek adnia kπtowa - wymieniê olej po pierwszych 50 roboczogodzinach. Przy normalnym uøytkowaniu olej naleøy uzupe niaê raz w roku (OIL LEVEL). - wymieniê olej nie pûüniej niø po 100 ha IloúÊ oleju: 0,7 litra SAE Wymiana oleju - Konserwacja Belka koszπca - po pierwszych 50 roboczogodzinach, jednak nie pûüniej niø po 100 ha. WskazÛwka - WymianÍ oleju przeprowadzaê w temperaturze roboczej Olej w niskich temperaturach jest zbyt lepki. Zbyt duøo starego oleju pozostaje na ko ach zíbatych, przez co przek adnia nie jest w aúciwie chroniona przed s u b s t a n c j a m i lotnymi. IloúÊ oleju: NOVACAT 225: 2,5 litra SAE 90 NOVACAT 265: 3 litry SAE 90 - u s t a w i Ê b e l k Í koszπcπ w pozycji pionowej i pozostawiê jπ tak na ok 5 minut - w y k r Í c i Ê ú r u b Í wypuszczania oleju (62) pozwalajπc wycieknπê staremu olejowi. Stary olej zabezpieczyê. Montaø ostrzy Uwaga! Strza ka na ostrzu pokazuje kierunek obrotu - przed montaøem wyczyúciê powierzchnie przy úrubach z lakieru 0400-D-Einsatz_

29 Konserwacja Kontrola napríøenia spríøyn 1. ZamontowaÊ maszyní na ciπgniku - zobacz rozdzia "Montaø na ciπgniku" 2. OpuúciÊ belkí koszπcπ na ziemií - nacisk belki koszπcej na glebí powinien (zew. prawa strona) wynosiê ok. 75kg Zmiana napríøenia spríøyn 1. PodnieúÊ belkí koszπcπ do pozycji pionowej 2. ZwrÛciÊ uwagí, czy zaskoczy hak zabezpieczajπcy - zobacz rûwnieø rozdzia "Pozycja transportowa ñ 3" 3. Sworznie (18) w oøyê w odpowiednie otwory (a, b, c), patrz tabela SworzeÒ (18) jest w normalnej pozycji, gdy po owa sworznia znajduje sií w otworze 17a. SworzeÒ (18) moøna rûwnieø umieúciê miedzy pozycjami, umiejscowienie go w pozycji a, b, c nie przynosi poøπdanego efektu przy roz oøeniu ciíøaru belki koszπcej Entlastung_379)

30 Konserwacja - Rok produkcyjny 2001: w tym celu pû -sworzeò obrûciê o 180 i wyciπgnπê go z otworu (17a). NastÍpnie umieúciê go w innym pû -otworze i tak d ugo kríciê, aø sworzeò (18) bídzie moøna ponownie wprowadziê. + rok produkcyjny 2002: SworzeÒ (18) w oøyê w odpowiedni otwûr (a, b, c), zobacz tabele + Bj. 2002: Bj. 2001: 17a TABELA: NOVACAT 225 NOVACAT 225 extra dry Poz. a Poz. b NOVACAT 265 NOVACAT 265 extra dry Poz. b Poz. c NOVACAT 7800 NOVACAT 7800 extra dry Poz. b Poz. c EUROCAT 275 EUROCAT 275 extra dry Poz. a Poz. b NOVACAT 305 NOVACAT 305 extra dry Poz. b Poz. c NOVACAT 8600 NOVACAT 8600 extra dry Poz. b Poz. c EUROCAT 315 EUROCAT 315 extra dry Poz. b Poz. c NOVACAT 350 Poz. c Entlastung_379)

31 KONSERWACJA Verschleiß-Kontrolle der Mähklingenhalterung CzÍúciami roboczymi sπ: - uchwyty ostrzy (30) - sworznie ostrzy (31) Uwaga! Zagroøenie wypadkiem przy zuøytych czíúciach roboczych Zuøyte czíúci robocze nie mogπ byê uøywane. W przypadku uøywania zuøytych czíúci istnieje powaøne ryzyko powstania wypadku na skutek oderwanych i wyrzuconych z maszyny elementûw (np. ostrza od amki czíúci...) KolejnoúÊ czynnoúci przy przeglπdzie 1. demontaø noøy 2. usuniecie resztek paszy zielonej i zabrudzeò - wokû sworzni (31) Kontroluj mocowanie ostrzy pod katem jego zuøycia i innych uszkodzeò: - przed kaødym uruchomieniem - czísto podczas pracy - natychmiast po najechaniu na sta a przeszkodí (np. kamien, kawa ek drewna, metal...) UWAGA! Istnieje niebezpieczeòstwo powstania wypadku, gdy: - úrodkowa czeúê sworznia ostrza wykazuje zuøycie do 15 mm - stopieò zuøycia (30 a) siíga krawídzi otworu - dolna czeúê sworznia jest zuøyta (30 b) - osadzenie sworznia jest luüne Gdy stwierdzicie PaÒstwo te lub inne objawy zuøycia naleøy bezwzglídnie przerwaê koszenie. Zuøyte czíúci natychmiast zastπpiê nowymi oryginalnymi. Sworznie ostrzy i nakrítki przykrícaê z 120 Nm Sichtkontrolle (379)

32 Konserwacja Uchwyt do szybkiej wymiany ostrzy Uwaga! Dla PaÒstwa bezpieczeòstwa - Systematycznie kontrolowaê ostrza i ich mocowanie! - ostrza na dysku tnπcym musza byê zuøywane rûwnomiernie Jeøeli zuøycie jest nierûwnomierne naleøy je wymieniê na nowe. Wymiany dokonywaê parami. - wykrzywione bπdü uszkodzone ostrza nie mogπ byê dalej uøywane - Wykrzywiony, uszkodzony i/lub zuøyty uchwyt ostrza (30) nie moøe byê dalej uøywany. Wymiana ostrzy (do roku produkcji 2003) 1. Dzwignie (H) wprowadziê w pozycji pionowej miedzy ostrze i uchwyt (30) 2. Przy pomoc dzwigni (H) odchyliê w dû ruchomy uchwyt TD d M TD f H Kontrola mocowania ostrzy - normalna kontrola co 50 godzin - czístsze kontrole przy koszeniu na kamienistej lace bπdü przy ciíøkich warunkach polowych - natychmiastowa kontrola po najechaniu na sta a przeszkodí (np. kamieò, kawa ek drewna,...) Przeprowadzanie kontroli - tak, jak jest to opisane w rozdziale "Wymiana ostrzy" Uwaga! Nie uøywaê uszkodzonych, zniekszta conych, mocno zuøytych czíúci konstrukcyjnych (30) 3. Wyciagnac ostrze (M) 4. UsunπÊ resztki koszonego materia u i zabrudzenia - wokû sworznia (31) i we wnítrzu otworu (32) 5. Kontrola - sworzni ostrzy (31) po katem uszkodzeò, zuøycia i stabilnoúci mocowania - uchwytu (30) pod katem uszkodzeò, zmiany po oøenia i stabilnoúci mocowania - otworu (32) pod katem uszkodzeò - boczne powierzchnie nie mogπ wykazywaê øadnych zdeformowaò 6. ZamontowaÊ nûø i wyciπgnπê düwignií (H). - dzwignie (H) odwiesiê na przeznaczonym do tego wieszaku i zabezpieczyê ja zatyczka (V) 120 Nm (12 kpm) TD e min. 15 mm V H Klingen-schnellw (379)

33 Konserwacja Wymiana ostrzy (+rok prod. 2004) 1. WsunπÊ do oporu w dysk z lewej lub prawej strony düwignií (H), poz. A 2. DüwigniÍ odchyliê z pozycji "A" do pozycji "B" i uchwyt (30) przesunπê dû Pos A 5. Kontrola - sworzni ostrzy (31) po katem uszkodzeò, zuøycia i stabilnoúci mocowania - uchwytu (30) pod katem uszkodzeò, zmiany po oøenia i stabilnoúci mocowania - otworu (32) pod katem uszkodzeò - boczne powierzchnie nie mogπ wykazywaê øadnych zdeformowaò 6. Montaø ostrzy Pos B 3. Wyciagnac ostrze (M) 4. UsunπÊ resztki koszonego materia u i zabrudzenia - wokû sworznia (31) i we wnítrzu otworu (32) 7. Kontrola! SprawdziÊ, czy ostrze (M) jest w aúciwie osadzone miídzy sworzniami ostrza (31) i uchwytem (30) (zobacz rysunek). 8. DüwigniÍ (H) ponownie wychyliê do pozycji "A" i wyciπgnπê Przechowywanie düwigni - po uøyciu düwignií w oøyê w specjalnie do tego przeznaczone uchwyty, zabezpieczyê - zobacz na rysunkach Nova Alpin 226/266 Nova Alpin 226/266 triangle accord Nova Cat 225/ 265 / 305 / 350 / 400 Nova Cat 266F / 306F Nova Disc _-HEBEL_

34 Dane techniczne Dane techniczne NOVACAT 225 / NOVACAT 225 ED (Type PSM 377) NOVACAT 265 / NOVACAT 265 ED (Type PSM 378) 3-pkt zacze (przesuwany bocznie) Kat. II 3-pkt zaczep (przesuwany bocznie) Kat. II SzerokoúÊ robocza 2,20 m SzerokoúÊ robocza 2,62 m IloúÊ dyskûw 5 IloúÊ dyskûw 6 IloúÊ ostrzy na dysku 2 IloúÊ ostrzy na dysku 2 Podnoúnik hydrauliczny (prosty) Podnoúnik hydrauliczny (prosty) WydajnoúÊ 2,3 ha/h WydajnoúÊ 2,8 ha/h Obroty WOM 540 / 1000 min -1 1 Obroty WOM 540 / 1000 min -1 CiÍøar ok. 680 kg / 840 kg CiÍøar ok. 725 / 900 kg Zapotrzebowanie mocy 37 kw (50 PS) / 44 kw (60 PS) Zapotrzeb mocy 44 kw (60 PS) / 51 kw (70 PS) Zabezpieczenie przeciπø. Walka 1500 Nm Zabezp przeciπø walka 1500 Nm Poziom ha asu 91,4 db(a) Poziom halsu 91,6 db(a) Wszystkie dane niezobowiazujace Wszystkie dane niezobowiazujace Wyposaøenie dodatkowe - spulchniacz - kpl oúwietleniowy - tablice ostrzegawcze - hydrauliczne urzπdzenie wychy u Wymagane przy πcza - 1 proste przy πcze hydrauliczne (minimalne wyposaøenie ciπgnika) Ciúnienie robocze min.: 80 bar Ciúnienie robocze max.: 180 bar - 1 zwrotne przy πcze hydrauliczne (tylko przy maszynach z hydraulicznym urzπdzenie wychy u) Ciúnienie robocze min.: 140 bar Ciúnienie robocze max.: 180 bar - 7-wtykowe przy πcze dla urzπdzeò oúwietleniowych (12 Volt) 0800_ -TECHN. DATEN_ ) ciíøar: moøliwe odchylenia w zaleønoúci od wyposaøenie maszyny

35 Dane techniczne Umiejscowienie tabliczki znamionowej Numer fabryczny maszyny znajduje sií na przedstawionej obok Tabliczce znamionowej oraz jest nabity na ramie maszyny. Przypadki gwarancyjne oraz zapytania nie bídπ rozpatrywane bez podania numeru fabrycznego. Prosimy o zapisania numeru fabrycznego PaÒstwa maszyny we wskazanym miejscu Instrukcji, zaraz po jej otrzymaniu. PaÒstwa / Ihre/ Your Nr maszyny/ Masch. Nr/ Fgst.Ident.Nr Wykorzystanie kosiarki zgodnie z jej przeznaczeniem Kosiarki NOVACAT 305 (typ PSM 379) NOVACAT 350 (typ PSM 380) sπ przeznaczone wy πcznie do normalnego zastosowania w pracach rolniczych. - do koszenia lak i krûtkoüdüb owych roúlin paszowych Kaøde inne zastosowanie kosiarki jest nie zgodne z jej przeznaczeniem. W takich przypadkach producent nie ponosi odpowiedzialnoúci za ewentualne szkody. Ryzyko obciπøa wy πcznie uøytkownika. - Do w aúciwego uøytkowania maszyny naleøy rûwnieø stosowanie wskazanych przez producenta zabiegûw konserwacyjnych oraz utrzymanie kosiarki w dobrym stanie technicznym. 0800_ -TECHN. DATEN_

36 ZA CZNIK -Anhang Titelblatt _BA-Allgemein

37 Orygina jest nie do podrobienia... Dalej zajedziesz na oryginalnych czíúciach firmy Poettinger * JakoúÊ i precyzja - bezpieczeòstwo pracy * NiezawodnoúÊ funkcjonowania * Duøa øywotnoúê - ekonomika * Gwarantowany serwis ze strony dealera firmy Poettinger Stoicie PaÒstwo przed wyborem:,,orygina,, czy,,podrûbka,,? Na podjície tej decyzji czísto ma wp yw cena. PamiÍtajcie jednak, øe tani zakup moøe czísto okazaê sií bardzo drogi. Dlatego pamiítajcie znakiem koniczynki! przy zakupie o oryginalnych czíúciach ze -Anhang Titelblatt _BA-Allgemein

38 WskazÛwki bezpieczeòstwa ZA CZNIK-A WskazÛwki dla bezpiecznej pracy W tej instrukcji obs ugi wszystkie miejsca poruszajπce sprawy bezpieczeòstwa sπ oznaczone tym znakiem 1.) Uøytkowanie zgodne z przepisami a.) Zobacz dane techniczne b.) Do zastosowania przepisûw naleøy rûwnieø postípowanie zgodnie ze wskazûwkami producenta zamieszczonymi w warunkach konserwacji i utrzymania naleøytego stanu technicznego. 2.) CzÍúci zamienne a.) Oryginalne czíúci zamienne i akcesoria sπ specjalnie skonstruowane do tych maszyn. b.) Chcemy wyraünie zaznaczyê, øe czíúci i akcesoria dostarczone nie przez nas, nie sπ przez nas sprawdzane i nie zalecamy ich uøywania. 6.) Zakaz zabierania osûb a. Przewoøenie osûb na maszynie jest niedozwolone. b. Maszyne mozna transportowac po drogach publicznych wylacznie w opisanej pozycji. 7.) Charakterystyka jazdy z urzπdzeniami nabudowanymi a. Pojazd ciπgnπcy jest obciπøony z przodu lub od ty u odpowiednim balastem, øeby zapewniê w aúciwe kierowanie i hamowanie (min. 20% ciíøaru pustego pojazdu na przednia os). b. Jezdnia i nabudowana maszyna wp ywajπ na charakter jazdy. SposÛb jazdy naleøy dostosowaê do warunkûw terenowych oraz rodzaju gleby. c. UwzglÍdniÊ podczas jazdy na zakrície z z a c z e p i o n y m pojazdem szeroki wysiíg i masí wyporu urzπdzenia d. UwzglÍdniÊ podczas jazdy na zakrície z zaczepiona lub p o z a w i e s z o n π maszynπ szeroki wysiíg i masí wyporu urzπdzenia Kg 20% c.) Uøywanie tych produktûw moøe pociπgaê za sobπ w okolicznoúciach okreúlonych w aúciwoúci PaÒstwa maszyny, negatywne skutki. Producent nie ponosi øadnej odpowiedzialnoúci za powsta e szkody w wyniku stosowania nieoryginalnych czíúci zamiennych i akcesoriûw. d.) Za samowolne przerûbki i zmiany w budowie i czíúciach maszyny producent nie odpowiada. 3.) Urzπdzenia ochronne Wszelkie urzπdzenia ochronne musza byê zainstalowane na maszynie i utrzymywane w naleøytym stanie technicznym. Wymaga sií wymiany po okreúlonym czasie uøytkowania uszkodzonych pokryw ochronnych. 4.) Prze uruchomieniem a. Przed uruchomieniem uøytkownik powinien zaznajomiê sií z wszystkimi urzπdzeniami uruchamiajπcymi, jak rûwnieø ich funkcjonowaniem Podczas pracy jest juø za pûüno! b. Przed kaødym uruchomieniem urzπdzenia sprawdziê sprawnoúê dzia ania i zabezpieczeò 5.) Azbest Okreúlone, dokupione czíúci maszyny mogπ z przyczyny wymogûw technicznych zawieraê azbest. ZwrÛciÊ uwagí na metkí. 8.) OgÛlnie a. Przed zaczepieniem maszyny na trzypunktowy wieszak zawieszenia ustawiê düwignie w takiej pozycji, ktûra wyklucza niespodziewane podniesienie lub obniøenie. b. Przy sprzíganiu maszyny z ciπgnikiem powstaje ryzyko skaleczenia! c. W obríbie wieszaka zawieszenia istnieje niebezpieczeòstwo okaleczenia przez sprasowanie i obciície. d. Nie wchodziê miedzy ciπgnik i maszyní podczas uruchamiania zewnítrznej obs ugi trzypunktowego zawieszenia. e. Montaøu i demontaøu wa ka przegubowego dokonywaê tylko przy wy πczonym silniku f. Podczas jazdy po drodze z podniesiona maszyna dzwignia obs ugi musi byê zablokowana w dolnym po oøeniu g. Przed opuszczeniem ciπgnika maszyní ustawiê na ziemi ñ wyciπgnπê kluczyk h. Nikt nie moøe przebywaê pomiídzy ciπgnikiem i. maszyna, aø do czasu zabezpieczenia maszyny przed stoczeniem sií przez zaciπgniecie hamulca lub pod oøenie k ody. j. Przy wszelkich pracach konserwatorskich, naprawczych i przebudowy, silnik musi byê wy πczony a wa napídu roz πczony. 9.) Czyszczenie maszyny Nie czyúciê pod wysokim ciúnieniem oøysk i elementûw hydrauliki. 9400_-Anhang A_Sicherheit - A 1 -

39 Za πcznik ñ B WA EK PRZEGUBOWY Dopasowanie wa ka przegubowego W aúciwa d ugoúê stwierdza sií przez rûwnoleg e ustawienie obydwu po Ûwek wa kûw przegubowych Proces wyznaczania d ugoúci - W celu dopasowania d ugoúci po Ûwki wa ka w najkrûtszej pozycji roboczej ustawiê wa ki rûnolegle i zaznaczyê d ugoúê. WskazÛwki dotyczπce pracy Podczas pracy nie moøe byê przekroczona dopuszczalna liczba obrotûw WOM. - Po roz πczeniu WOM pod πczone urzπdzenie moøe jeszcze przez krûtki czas znajdowaê sií w ruchu. Dopiero gdy nastπpi ca kowite zatrzymanie, wolno przystπpiê do prac. - Podczas przechowywania maszyny wa ek przegubowy musi byê zmagazynowany zgodnie z wytycznymi, wzglídnie zabezpieczony aòcuchem (nie wykorzystywaê aòcucha bezpieczeòstwa (H) do zawieszania walka) Uwaga! ProszÍ stosowaê wy πcznie wa ki dostarczane przez nasza fabrykí. W przypadku stosowania innych wa kûw nie bídπ rozpatrywane øadne przypadki gwarancji. Uwaga * UwzglÍdniÊ max. d ugoúê roboczπ (L1) - dπz Ê do mo liwie najwiêkszego pokrycia rury (min. 1 / 2 X) Przegub szerokokπtny: Max odchylenie w po oøeniu rob i spoczynkowym 70. Przegub zwyk y: Max odchylenie w pozycji spoczynkowej 90. Max odchylenie w pozycji roboczej 35. * skrûciê rûwnomiernie rurí ochronna na zew. i w wew. * W πczyê zabezpieczenie przeciwprzeciπøeniowe (2) * Przed kaødym uruchomieniem wa ka sprawdziê, czy przy πcza sπ dobrze pod πczone aòcuch bezpieczeòstwa - zabezpieczyê os oní wa ka aòcuchem. - ZwrÛciÊ uwagí na obszar wychylenia wa ka Konserwacja Natychmiast wymieniê uszkodzone os ony - Przed kaødym uruchomieniem i co kaøde 8 roboczogodzin smarowaê wysokiej jakoúci smarem punkty smarowania - Przed kaødym d ugotrwa ym spoczynkiem wyczyúciê i nasmarowaê wa ek przegubowy - Zima nasmarowaê obudowí walka smarem, aby uniknπ zamroøenia. (A=co roku) 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

40 Za πcznik ñ B WA EK PRZEGUBOWY SprzÍg o zapadkowe jest sprzíg em przeciπøeniowym, ktûre podczas przeciπøenia w πcza moment obrotowy na "zero" Roz πczone sprzíg o pozwala sií za πczyê przez roz πczenie napídu WOM. WstÍpna liczba obrotûw sprzíg a wynosi poniøej 200 obr/min. Uwaga! Wiedereinschalten auch bei Absenken der Zapfwellen-Drehzahl möglich. Funkcjonowanie sprzíg a zapadkowego HINWEIS! SprzÍg o zapadkowe wa ka przegubowego nie jest "wskaünikiem wype nienia".jest rzeczywistym zabezpieczeniem przeciw przeciπøeniom, ktûre chroni PaÒstwa pojazd przed uszkodzeniami. DziÍki uwaønej jeüdzie uniknπ PaÒstwo zbyt czístego uruchamiania sprzíg a, a tym samych zapobiegnπ PaÒstwo przedwczesnemu zuøyciu maszyny Schmierintervall: 500 h (Spezialfett) Waøne przy walkach ze sprzíg em ciernym Bei Überlastung und kurzzeitigen Drehmomentspitzen wird das Drehmoment begrenzt und während der Schlupfzeit gleichmäßig übertragen. Przed pierwszym uruchomieniem i po d ugim spoczynku sprawdziê sprzíg o cierne podczas pracy a) okreúliê wymiar "L" na spríøynie przy K90, K90/4 i K94/1 wzglídnie na úrubie ustawienia przy K92E i K92/4E b) poluzowaê úruby, przez co nastπpi odciπøenie traczy ciernej. PrzekrÍciÊ sprzíg o c) úruby ustawiê na wymiar "L" Moøna ponownie uruchomiê sprzíg o K90,K90/4,K94/1 L K92E,K92/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

41 FETT D Schmierplan 8 h alle 8 Betriebsstunden 20 h alle 20 Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren 1 J 1 x jährlich 100 ha alle 100 Hektar FETT FETT = Anzahl der Schmiernippel (IV) Siehe Anhang "Betriebsstoffe" Liter Liter * Variante RUS Siehe Anleitung des Herstellers Πρόγραμμαλίπανσης GR 8 h κάθε 8 ώρες λειτουργίας 20 h κάθε 20 ώρες λειτουργίας 40 F κάθε 40 χρήσεις 80 F κάθε 80 χρήσεις 1 J 1 x ετησίως 100 ha κάθε 100 εκτάρια FETT ΓΡΑΣΟ = Αριθμός των θηλών λίπανσης (IV) Βλέπε Παράρτημα Καύσιμα Λίτρα Λίτρα * Έκδοση EE Βλέπε Οδηγίες του Κατασκευαστή Õlitusplaan 8 h iga 8 töötunni järel 20 h iga 20 töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT õlitus = õlitusniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant valmistaja kasutusjuhendit Схема смазки 8 h чеpез каждые 8 часов pаботы 20 h чеpез каждые 20 часов pаботы 40 F чеpез каждые 40 подвод 80 F чеpез каждые 80 подвод 1 J 1 pаз в год 100 ha чеpез каждые 100 га FETT СМАЗКА / OIL МАСЛО = количество смазочных ниппелей (IV) С м. п p и л о ж е н и е «Эксплуатационные матеpиалы» Litre л и т p ( к о л и ч е с т в о в о м а с л а, жидкость,...) * Ваpиант Смотpи pуководство изготовителя CZ MazacÌ pl n 8 h každých 8 hodin 20 h každých 20 hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta H viz. příručka výrobce Kenési terv 8 h Minden 8 üzemóra után 20 h Minden 20 üzemóra után 40 F Minden 40 menet után 80 F Minden 80 menet után 1 J 1 x évente 100 ha Minden 100 hektár után FETT ZSÍR = A zsírzógombok száma (IV) Lásd az üzemi anyagok c. fejezetet Litre Litre * Változat TR Násd a gyártó leírásat! Yağlama planı 8 h her 8 kullanım saatinde bir 20 h her 20 kullanım saatinde bir 40 F her 40 taksitte bir 80 F her 80 taksitte bir 1 J yılda 1 defa 100 ha her 100 hektarda bir FETT YAĞ = Yağlama memelerinin sayısı (IV) Bakınız Ek Yakıtlar Litre Litre * Çeşit RO Bakınız üreticinin talimatları Plan de ungere 8 h la fiecare 8 ore de funcţionare 20 h la fiecare 20 ore de funcţionare 40 F la fiecare 40 încărcări 80 F la fiecare 80 încărcări 1 J 1 dată pe an 100 ha la fiecare 100 hectare FETT GRĂSIME = Numărul niplurilor de ungere (IV) Vezi suplimentul Lubrificanţi Liter Litri * Variantă Vezi instrucţiunile producătorului SLO UA Plan smarowania 8 h smarowaê co 8 roboczogodzin 20 h smarowaê co 20 roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Načrt mazan ja 8 h po 8 obratovalnih urah 20 h po 20 obratovalnih urah 40 F po 40 vožnjah 80 F po 80 vožnjah 1 J 1 x letno 100 ha po 100 hektarjih FETT maščoba = število mazalk (IV) glej dodatek»delovni materiali«liter liter * varianta glej navodila proizvajalca Графік змащування 8h 20h 40 F кожні 40 поїздок 80 F кожні 80 поїздок 1 J 1 x на рік кожні 8 годин роботи кожні 20 годин роботи 100 hа кожні 100 гектарів FETT Мастило = Кількість мастильних ніпелів (IV) Дивіться додаток "gпаливомастильні матеріалиu" Litre Літр * Варіанти LV Дивіться інструкцію виробника Eļļošanas plāns 8 h ik pēc katrām 8 darba stundām 20 h ik pēc katrām 20 darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju 9900-OST Legende-Schmierpl / BA/EL Allg / Betriebsstoffvorschrift
