FARO 3500 L / D (Typ 1611 : ) FARO 4000 L / D (Typ 1612 : ) FARO 4500 L / D (Typ 1613 : )

Transkrypt

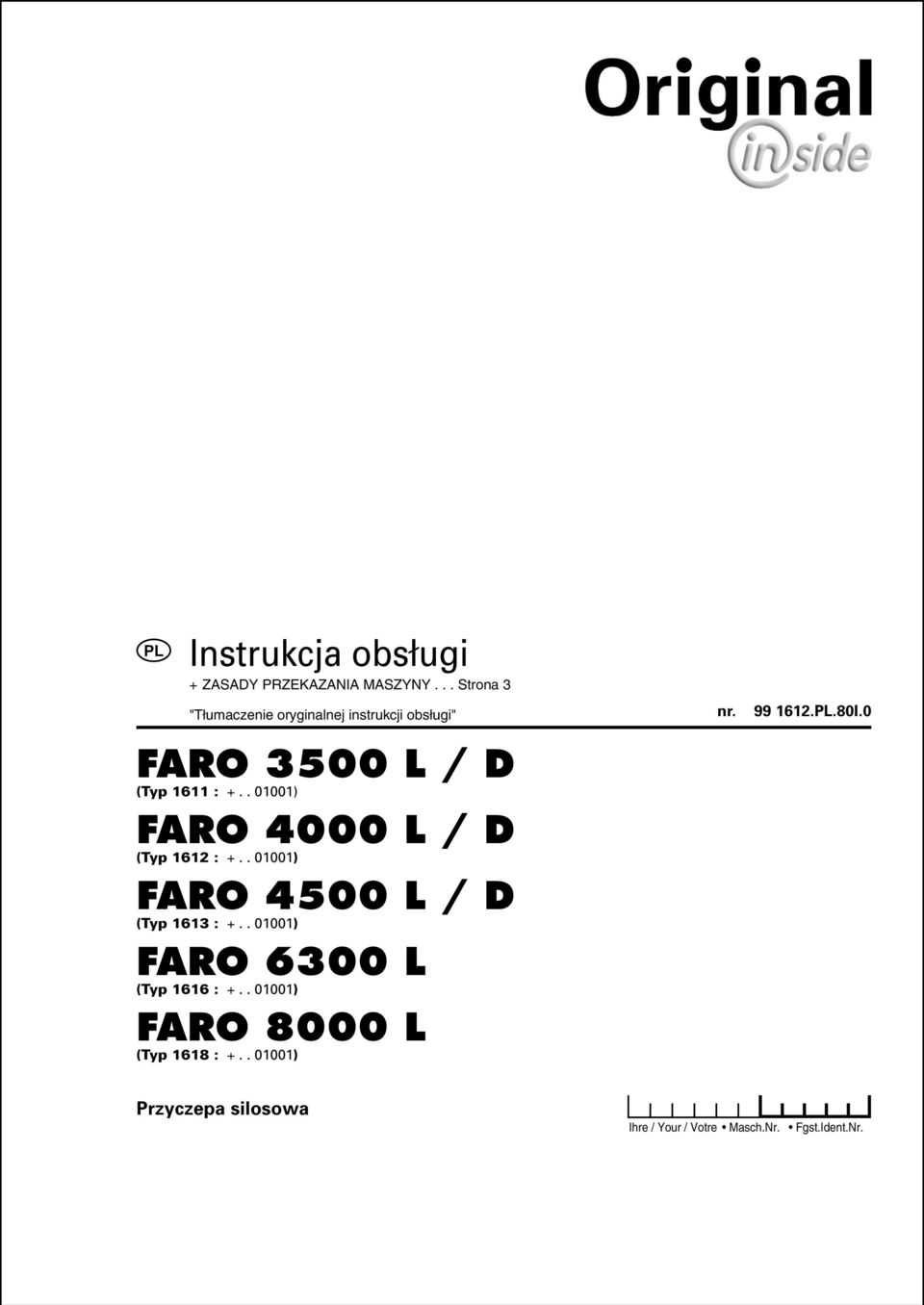

1 FARO 3500 L / D (Typ 1611 : ) FARO 4000 L / D (Typ 1612 : ) FARO 4500 L / D (Typ 1613 : ) FARO 6300 L (Typ 1616 : ) FARO 8000 L (Typ 1618 : ) I.0 Przyczepa silosowa Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

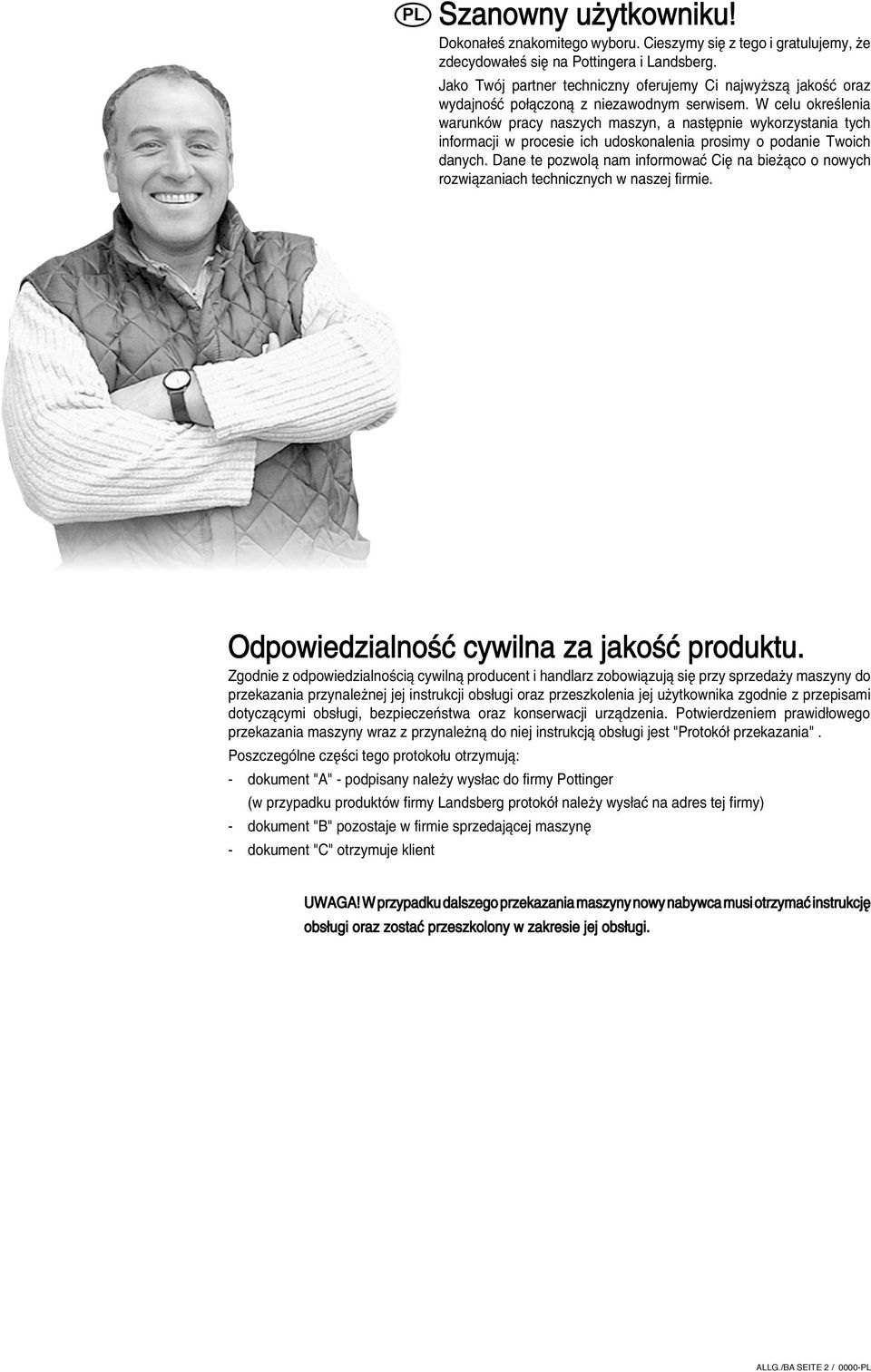

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. ALLG./BA SEITE 2 / 0000-

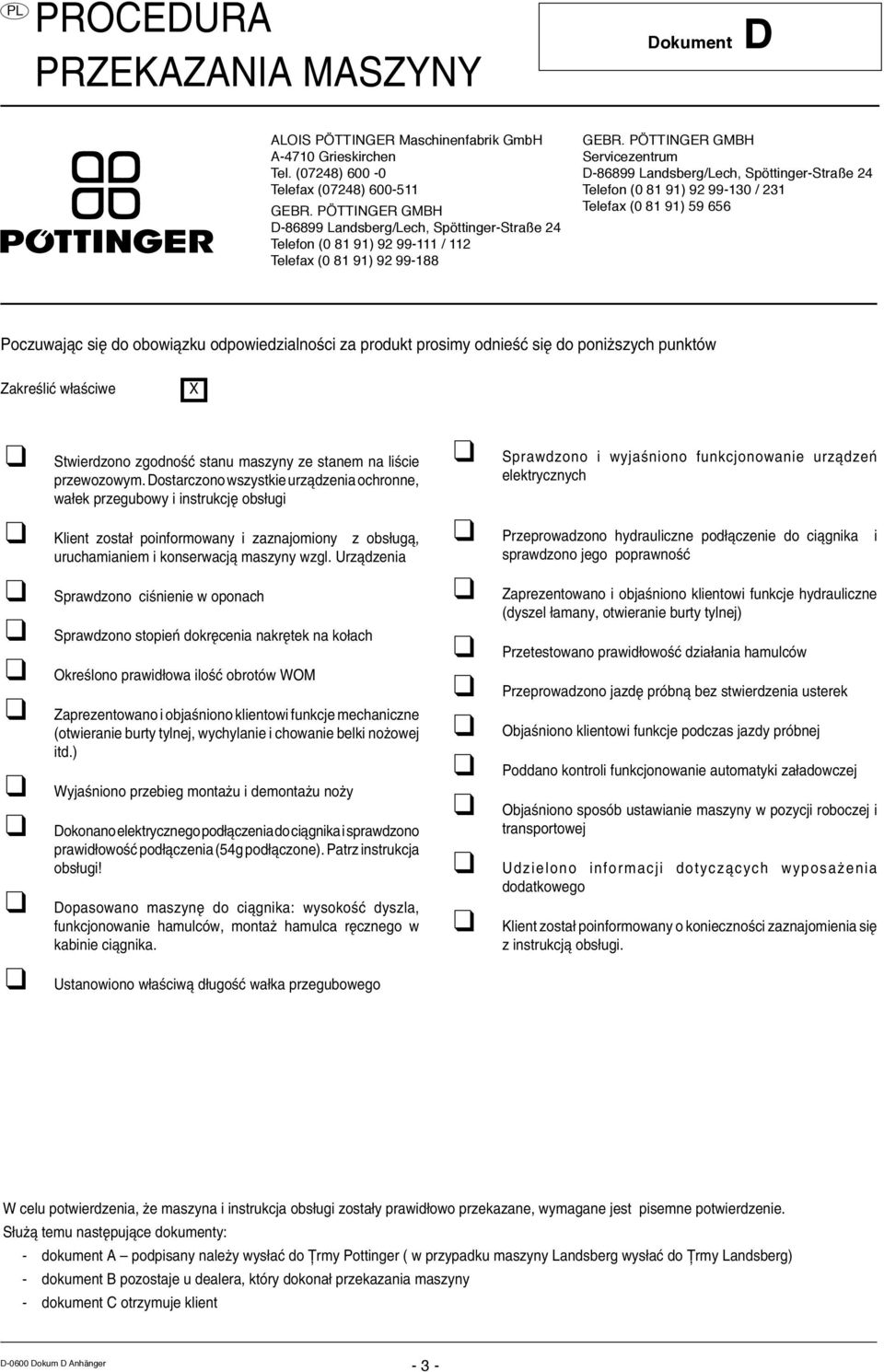

3 PROCEDURA PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe X Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne, wa ek przegubowy i instrukcjí obs ugi Sprawdzono i wyjaúniono funkcjonowanie urzπdzeò elektrycznych Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. Urzπdzenia Sprawdzono ciúnienie w oponach Sprawdzono stopieò dokrícenia nakrítek na ko ach Okreúlono prawid owa iloúê obrotûw WOM Zaprezentowano i objaúniono klientowi funkcje mechaniczne (otwieranie burty tylnej, wychylanie i chowanie belki noøowej itd.) Wyjaúniono przebieg montaøu i demontaøu noøy Dokonano elektrycznego pod πczenia do ciπgnika i sprawdzono prawid owoúê pod πczenia (54g pod πczone). Patrz instrukcja obs ugi! Dopasowano maszyní do ciπgnika: wysokoúê dyszla, funkcjonowanie hamulcûw, montaø hamulca rícznego w kabinie ciπgnika. Ustanowiono w aúciwπ d ugoúê wa ka przegubowego Przeprowadzono hydrauliczne pod πczenie do ciπgnika i sprawdzono jego poprawnoúê Zaprezentowano i objaúniono klientowi funkcje hydrauliczne (dyszel amany, otwieranie burty tylnej) Przetestowano prawid owoúê dzia ania hamulcûw Przeprowadzono jazdí prûbnπ bez stwierdzenia usterek Objaúniono klientowi funkcje podczas jazdy prûbnej Poddano kontroli funkcjonowanie automatyki za adowczej Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej Udzielono informacji dotyczπcych wyposaøenia dodatkowego Klient zosta poinformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger ( w przypadku maszyny Landsberg wys aê do firmy Landsberg) - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient D-0600 Dokum D Anhänger - -

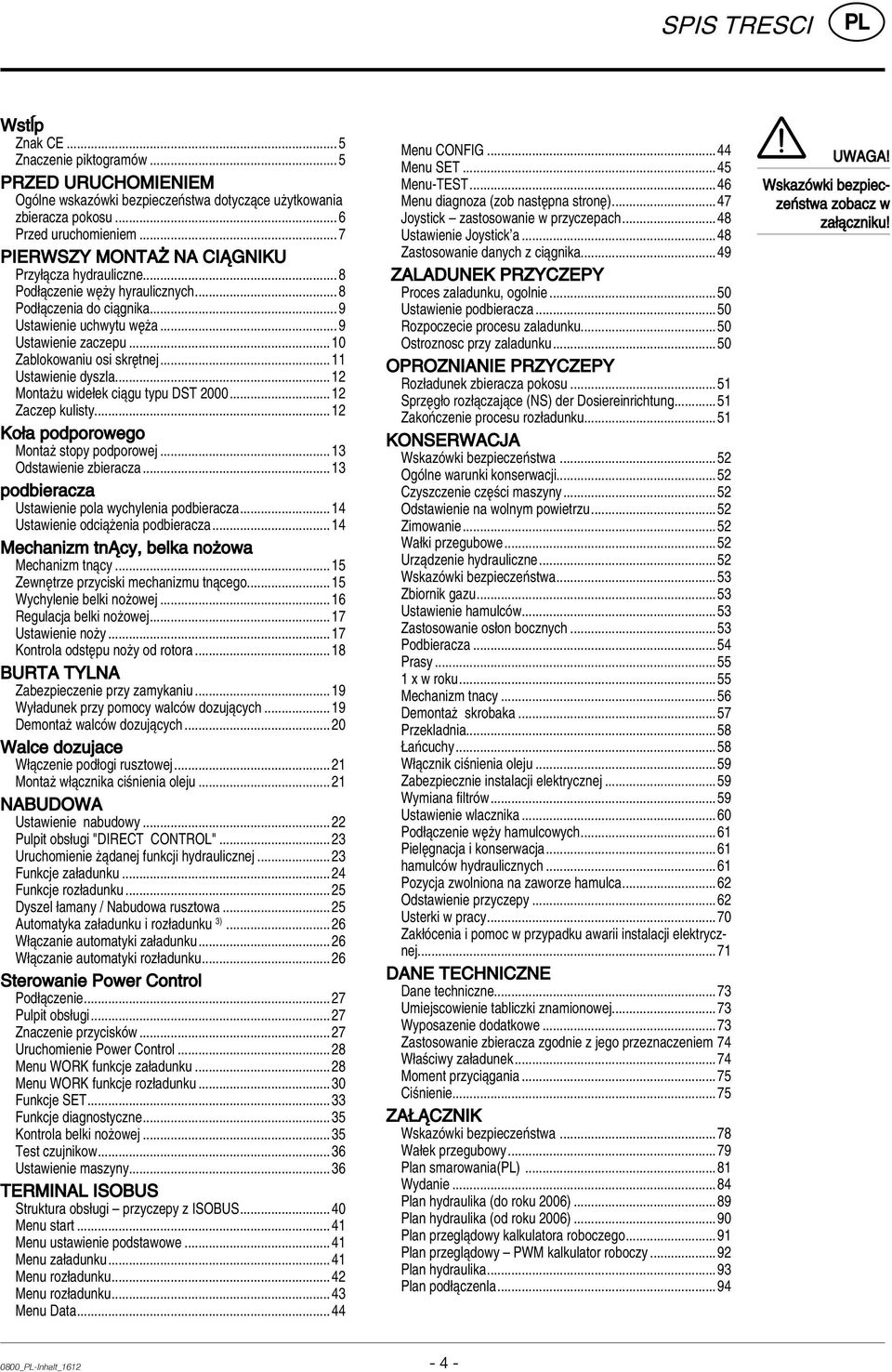

4 SPIS TRESCI WstÂp Znak CE...5 Znaczenie piktogramûw...5 PRZED URUCHOMIENIEM OgÛlne wskazûwki bezpieczeòstwa dotyczπce uøytkowania zbieracza pokosu...6 Przed uruchomieniem...7 PIERWSZY MONTAØ NA CI GNIKU Przy πcza hydrauliczne...8 Pod πczenie wíøy hyraulicznych...8 Pod πczenia do ciπgnika...9 Ustawienie uchwytu wíøa...9 Ustawienie zaczepu...10 Zablokowaniu osi skrítnej...11 Ustawienie dyszla...12 Montaøu wide ek ciπgu typu DST Zaczep kulisty...12 Ko a podporowego Montaø stopy podporowej...13 Odstawienie zbieracza...13 podbieracza Ustawienie pola wychylenia podbieracza...14 Ustawienie odciπøenia podbieracza...14 Mechanizm tn cy, belka noøowa Mechanizm tnπcy...15 ZewnÍtrze przyciski mechanizmu tnπcego...15 Wychylenie belki noøowej...16 Regulacja belki noøowej...17 Ustawienie noøy...17 Kontrola odstípu noøy od rotora...18 BURTA TYLNA Zabezpieczenie przy zamykaniu...19 Wy adunek przy pomocy walcûw dozujπcych...19 Demontaø walcûw dozujπcych...20 Walce dozujace W πczenie pod ogi rusztowej...21 Montaø w πcznika ciúnienia oleju...21 NABUDOWA Ustawienie nabudowy...22 Pulpit obs ugi "DIRECT CONTROL"...23 Uruchomienie øπdanej funkcji hydraulicznej...23 Funkcje za adunku...24 Funkcje roz adunku...25 Dyszel amany / Nabudowa rusztowa...25 Automatyka za adunku i roz adunku 3)...26 W πczanie automatyki za adunku...26 W πczanie automatyki roz adunku...26 Sterowanie Power Control Pod πczenie...27 Pulpit obs ugi...27 Znaczenie przyciskûw...27 Uruchomienie Power Control...28 Menu WORK funkcje za adunku...28 Menu WORK funkcje roz adunku...30 Funkcje SET...33 Funkcje diagnostyczne...35 Kontrola belki noøowej...35 Test czujnikow...36 Ustawienie maszyny...36 TERMINAL ISOBUS Struktura obs ugi ñ przyczepy z ISOBUS...40 Menu start...41 Menu ustawienie podstawowe...41 Menu za adunku...41 Menu roz adunku...42 Menu roz adunku...43 Menu Data...44 Menu CONFIG...44 Menu SET...45 Menu-TEST...46 Menu diagnoza (zob nastípna stroní)...47 Joystick ñ zastosowanie w przyczepach...48 Ustawienie Joystickía...48 Zastosowanie danych z ciπgnika...49 ZALADUNEK PRZYCZEPY Proces zaladunku, ogolnie...50 Ustawienie podbieracza...50 Rozpoczecie procesu zaladunku...50 Ostroznosc przy zaladunku...50 OPROZNIANIE PRZYCZEPY Roz adunek zbieracza pokosu...51 SprzÍg o roz πczajπce (NS) der Dosiereinrichtung...51 ZakoÒczenie procesu roz adunku...51 KONSERWACJA WskazÛwki bezpieczeòstwa...52 OgÛlne warunki konserwacji...52 Czyszczenie czíúci maszyny...52 Odstawienie na wolnym powietrzu...52 Zimowanie...52 Wa ki przegubowe...52 Urzπdzenie hydrauliczne...52 WskazÛwki bezpieczeòstwa...53 Zbiornik gazu...53 Ustawienie hamulcûw...53 Zastosowanie os on bocznych...53 Podbieracza...54 Prasy x w roku...55 Mechanizm tnacy...56 Demontaø skrobaka...57 Przekladnia...58 aòcuchy...58 W πcznik ciúnienia oleju...59 Zabezpiecznie instalacji elektrycznej...59 Wymiana filtrûw...59 Ustawienie wlacznika...60 Pod πczenie wíøy hamulcowych...61 PielÍgnacja i konserwacja...61 hamulcûw hydraulicznych...61 Pozycja zwolniona na zaworze hamulca...62 Odstawienie przyczepy...62 Usterki w pracy...70 Zak Ûcenia i pomoc w przypadku awarii instalacji elektrycznej...71 DANE TECHNICZNE Dane techniczne...73 Umiejscowienie tabliczki znamionowej...73 Wyposazenie dodatkowe...73 Zastosowanie zbieracza zgodnie z jego przeznaczeniem 74 W aúciwy za adunek...74 Moment przyciπgania...75 Ciúnienie...75 ZA CZNIK WskazÛwki bezpieczeòstwa...78 Wa ek przegubowy...79 Plan smarowania()...81 Wydanie...84 Plan hydraulika (do roku 2006)...89 Plan hydraulika (od roku 2006)...90 Plan przeglπdowy kalkulatora roboczego...91 Plan przeglπdowy ñ PWM kalkulator roboczy...92 Plan hydraulika...93 Plan pod πczenla...94 UWAGA! WskazÛwki bezpieczeòstwa zobacz w za πczniku! 0800_-Inhalt_

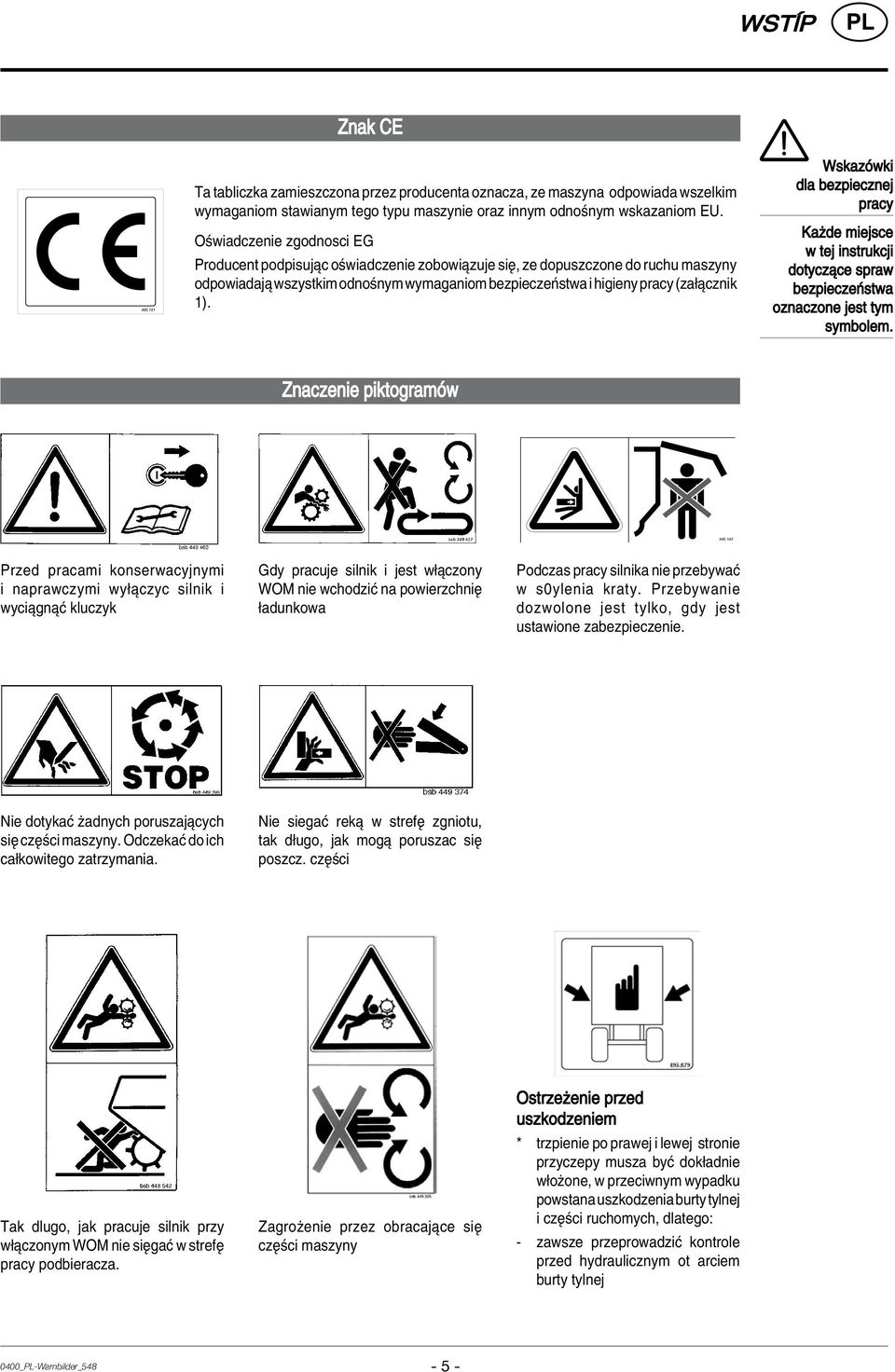

5 WstÂp Znak CE Ta tabliczka zamieszczona przez producenta oznacza, ze maszyna odpowiada wszelkim wymaganiom stawianym tego typu maszynie oraz innym odnoúnym wskazaniom EU. Oúwiadczenie zgodnosci EG Producent podpisujπc oúwiadczenie zobowiπzuje sií, ze dopuszczone do ruchu maszyny odpowiadajπ wszystkim odnoúnym wymaganiom bezpieczeòstwa i higieny pracy (za πcznik 1). WskazÛwki dla bezpiecznej pracy Kaøde miejsce w tej instrukcji dotyczπce spraw bezpieczeòstwa oznaczone jest tym symbolem. Znaczenie piktogramûw Przed pracami konserwacyjnymi i naprawczymi wy πczyc silnik i wyciπgnπê kluczyk Gdy pracuje silnik i jest w πczony WOM nie wchodziê na powierzchnií adunkowa Podczas pracy silnika nie przebywaê w s0ylenia kraty. Przebywanie dozwolone jest tylko, gdy jest ustawione zabezpieczenie. Nie dotykaê øadnych poruszajπcych sií czíúci maszyny. OdczekaÊ do ich ca kowitego zatrzymania. Nie siegaê rekπ w strefí zgniotu, tak d ugo, jak mogπ poruszac sií poszcz. czíúci Tak dlugo, jak pracuje silnik przy w πczonym WOM nie siígaê w strefí pracy podbieracza. Zagroøenie przez obracajπce sií czíúci maszyny Ostrzeøenie przed uszkodzeniem * trzpienie po prawej i lewej stronie przyczepy musza byê dok adnie w oøone, w przeciwnym wypadku powstana uszkodzenia burty tylnej i czíúci ruchomych, dlatego: - zawsze przeprowadziê kontrole przed hydraulicznym ot arciem burty tylnej 0400_-Warnbilder_

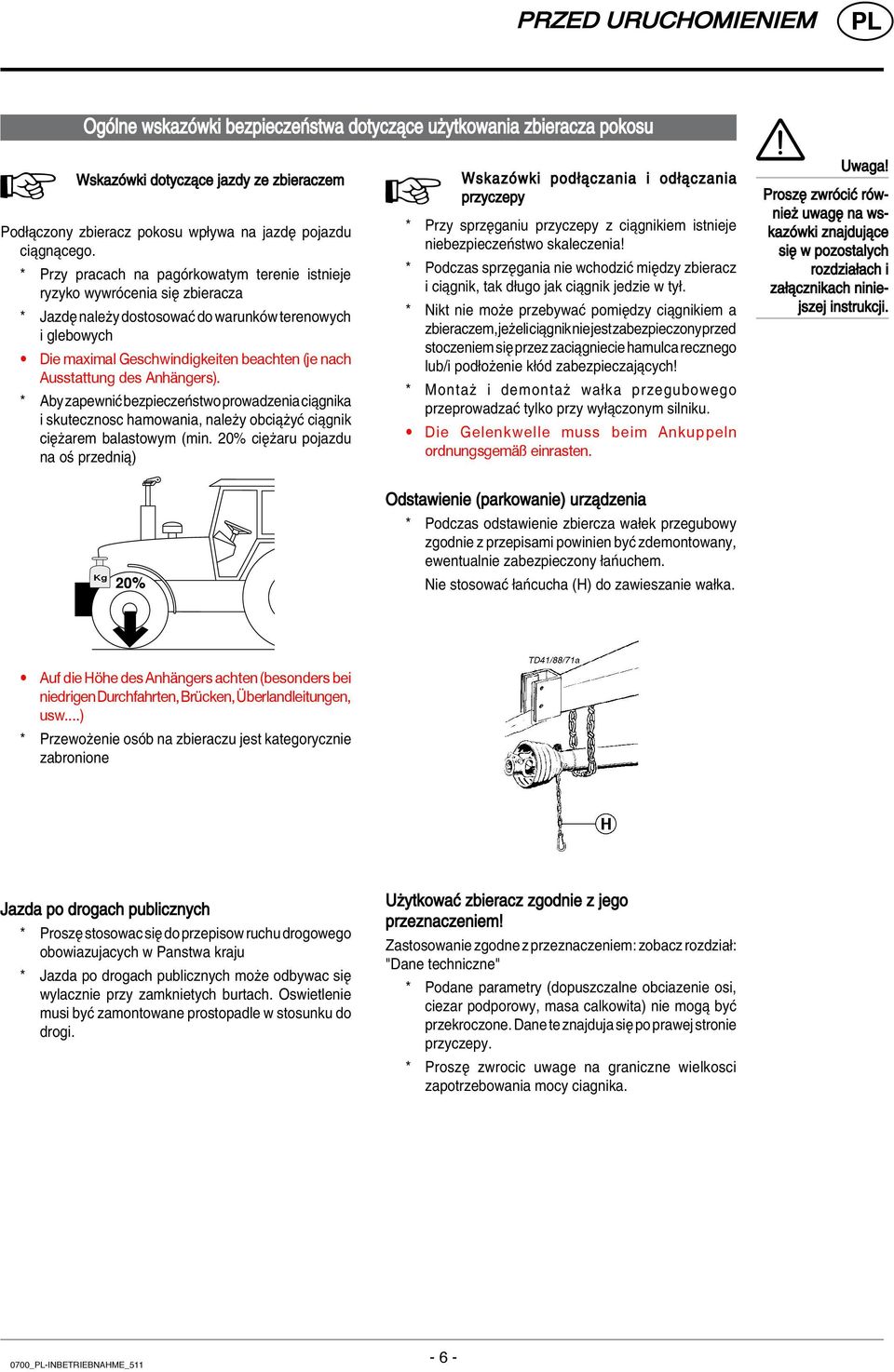

6 PRZED URUCHOMIENIEM OgÛlne wskazûwki bezpieczeòstwa dotyczπce uøytkowania zbieracza pokosu WskazÛwki dotyczπce jazdy ze zbieraczem Pod πczony zbieracz pokosu wp ywa na jazdí pojazdu ciπgnπcego. * Przy pracach na pagûrkowatym terenie istnieje ryzyko wywrûcenia sií zbieracza * JazdÍ naleøy dostosowaê do warunkûw terenowych i glebowych Die maximal Geschwindigkeiten beachten (je nach Ausstattung des Anhängers). * Aby zapewniê bezpieczeòstwo prowadzenia ciπgnika i skutecznosc hamowania, naleøy obciπøyê ciπgnik ciíøarem balastowym (min. 20% ciíøaru pojazdu na oú przedniπ) WskazÛwki pod πczania i od πczania przyczepy * Przy sprzíganiu przyczepy z ciπgnikiem istnieje niebezpieczeòstwo skaleczenia! * Podczas sprzígania nie wchodziê miídzy zbieracz i ciπgnik, tak d ugo jak ciπgnik jedzie w ty. * Nikt nie moøe przebywaê pomiídzy ciπgnikiem a zbieraczem, jeøeli ciπgnik nie jest zabezpieczony przed stoczeniem sií przez zaciπgniecie hamulca recznego lub/i pod oøenie k Ûd zabezpieczajπcych! * Montaø i demontaø wa ka przegubowego przeprowadzaê tylko przy wy πczonym silniku. Die Gelenkwelle muss beim Ankuppeln ordnungsgemäß einrasten. Uwaga! ProszÍ zwrûciê rûwnieø uwagí na wskazûwki znajdujπce sií w pozostalych rozdzia ach i za πcznikach niniejszej instrukcji. Kg 20% Odstawienie (parkowanie) urzπdzenia * Podczas odstawienie zbiercza wa ek przegubowy zgodnie z przepisami powinien byê zdemontowany, ewentualnie zabezpieczony aòuchem. Nie stosowaê aòcucha (H) do zawieszanie wa ka. Auf die Höhe des Anhängers achten (besonders bei niedrigen Durchfahrten, Brücken, Überlandleitungen, usw...) * Przewoøenie osûb na zbieraczu jest kategorycznie zabronione Jazda po drogach publicznych * ProszÍ stosowac sií do przepisow ruchu drogowego obowiazujacych w Panstwa kraju * Jazda po drogach publicznych moøe odbywac sií wylacznie przy zamknietych burtach. Oswietlenie musi byê zamontowane prostopadle w stosunku do drogi. UøytkowaÊ zbieracz zgodnie z jego przeznaczeniem! Zastosowanie zgodne z przeznaczeniem: zobacz rozdzia : "Dane techniczne" * Podane parametry (dopuszczalne obciazenie osi, ciezar podporowy, masa calkowita) nie mogπ byê przekroczone. Dane te znajduja sií po prawej stronie przyczepy. * ProszÍ zwrocic uwage na graniczne wielkosci zapotrzebowania mocy ciagnika. 0700_-Inbetriebnahme_

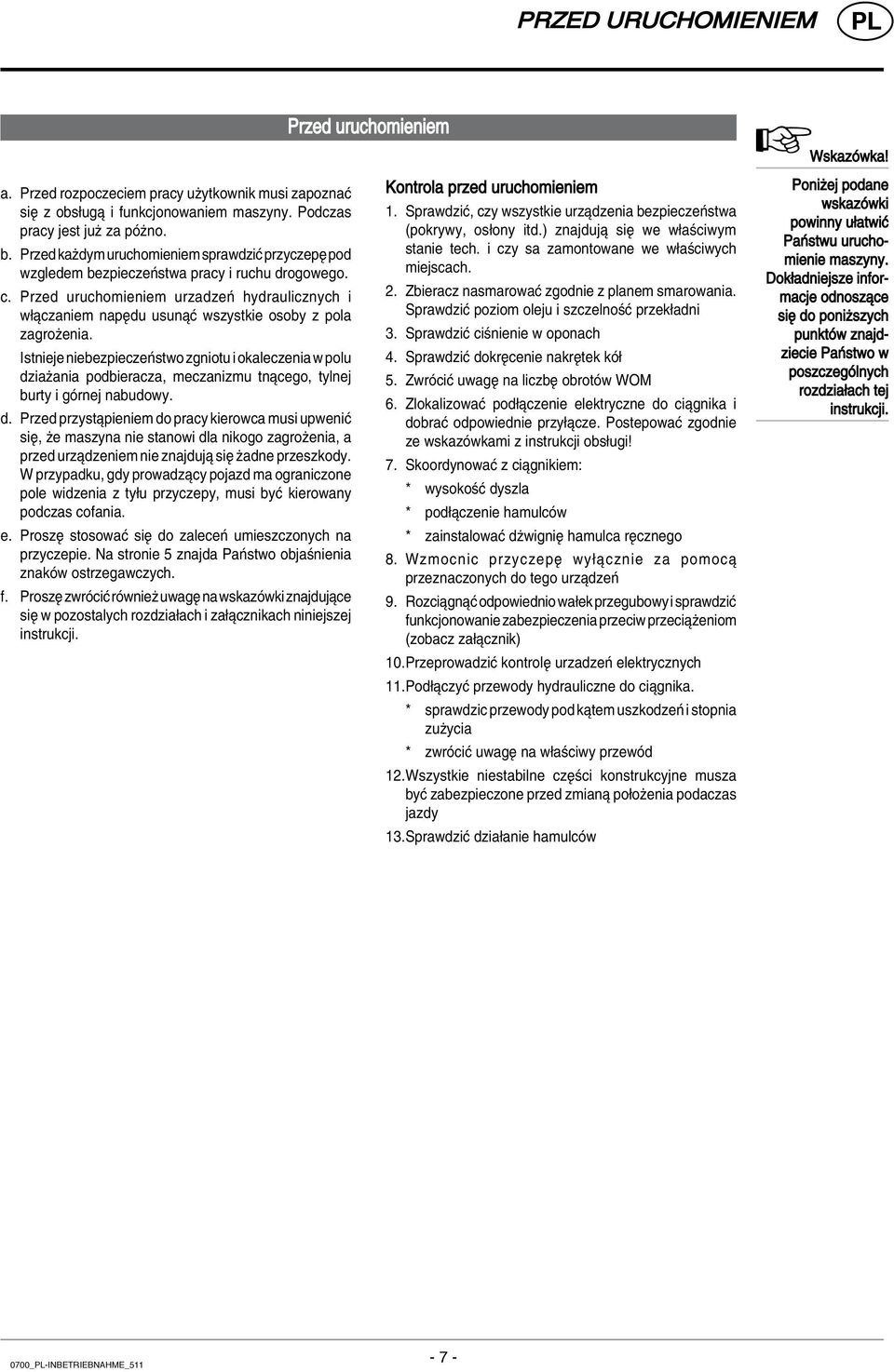

7 PRZED URUCHOMIENIEM Przed uruchomieniem a. Przed rozpoczeciem pracy uøytkownik musi zapoznaê sií z obs ugπ i funkcjonowaniem maszyny. Podczas pracy jest juø za pûüno. b. Przed kaødym uruchomieniem sprawdziê przyczepí pod wzgledem bezpieczeòstwa pracy i ruchu drogowego. c. Przed uruchomieniem urzadzeò hydraulicznych i w πczaniem napídu usunπê wszystkie osoby z pola zagroøenia. Istnieje niebezpieczeòstwo zgniotu i okaleczenia w polu dziaøania podbieracza, meczanizmu tnπcego, tylnej burty i gûrnej nabudowy. d. Przed przystπpieniem do pracy kierowca musi upweniê sií, øe maszyna nie stanowi dla nikogo zagroøenia, a przed urzπdzeniem nie znajdujπ sií øadne przeszkody. W przypadku, gdy prowadzπcy pojazd ma ograniczone pole widzenia z ty u przyczepy, musi byê kierowany podczas cofania. e. ProszÍ stosowaê sií do zaleceò umieszczonych na przyczepie. Na stronie 5 znajda PaÒstwo objaúnienia znakûw ostrzegawczych. f. ProszÍ zwrûciê rûwnieø uwagí na wskazûwki znajdujπce sií w pozostalych rozdzia ach i za πcznikach niniejszej instrukcji. Kontrola przed uruchomieniem 1. SprawdziÊ, czy wszystkie urzπdzenia bezpieczeòstwa (pokrywy, os ony itd.) znajdujπ sií we w aúciwym stanie tech. i czy sa zamontowane we w aúciwych miejscach. 2. Zbieracz nasmarowaê zgodnie z planem smarowania. SprawdziÊ poziom oleju i szczelnoúê przek adni 3. SprawdziÊ ciúnienie w oponach 4. SprawdziÊ dokrícenie nakrítek kû 5. ZwrÛciÊ uwagí na liczbí obrotûw WOM 6. ZlokalizowaÊ pod πczenie elektryczne do ciπgnika i dobraê odpowiednie przy πcze. PostepowaÊ zgodnie ze wskazûwkami z instrukcji obs ugi! 7. SkoordynowaÊ z ciπgnikiem: * wysokoúê dyszla * pod πczenie hamulcûw * zainstalowaê düwignií hamulca rícznego 8. Wzmocnic przyczepí wy πcznie za pomocπ przeznaczonych do tego urzπdzeò 9. RozciπgnπÊ odpowiednio wa ek przegubowy i sprawdziê funkcjonowanie zabezpieczenia przeciw przeciπøeniom (zobacz za πcznik) 10. PrzeprowadziÊ kontrolí urzadzeò elektrycznych 11. Pod πczyê przewody hydrauliczne do ciπgnika. * sprawdzic przewody pod kπtem uszkodzeò i stopnia zuøycia * zwrûciê uwagí na w aúciwy przewûd 12. Wszystkie niestabilne czíúci konstrukcyjne musza byê zabezpieczone przed zmianπ po oøenia podaczas jazdy 13. SprawdziÊ dzia anie hamulcûw WskazÛwka! Poniøej podane wskazûwki powinny u atwiê PaÒstwu uruchomienie maszyny. Dok adniejsze informacje odnoszπce sií do poniøszych punktûw znajdziecie PaÒstwo w poszczegûlnych rozdzia ach tej instrukcji. 0700_-Inbetriebnahme_

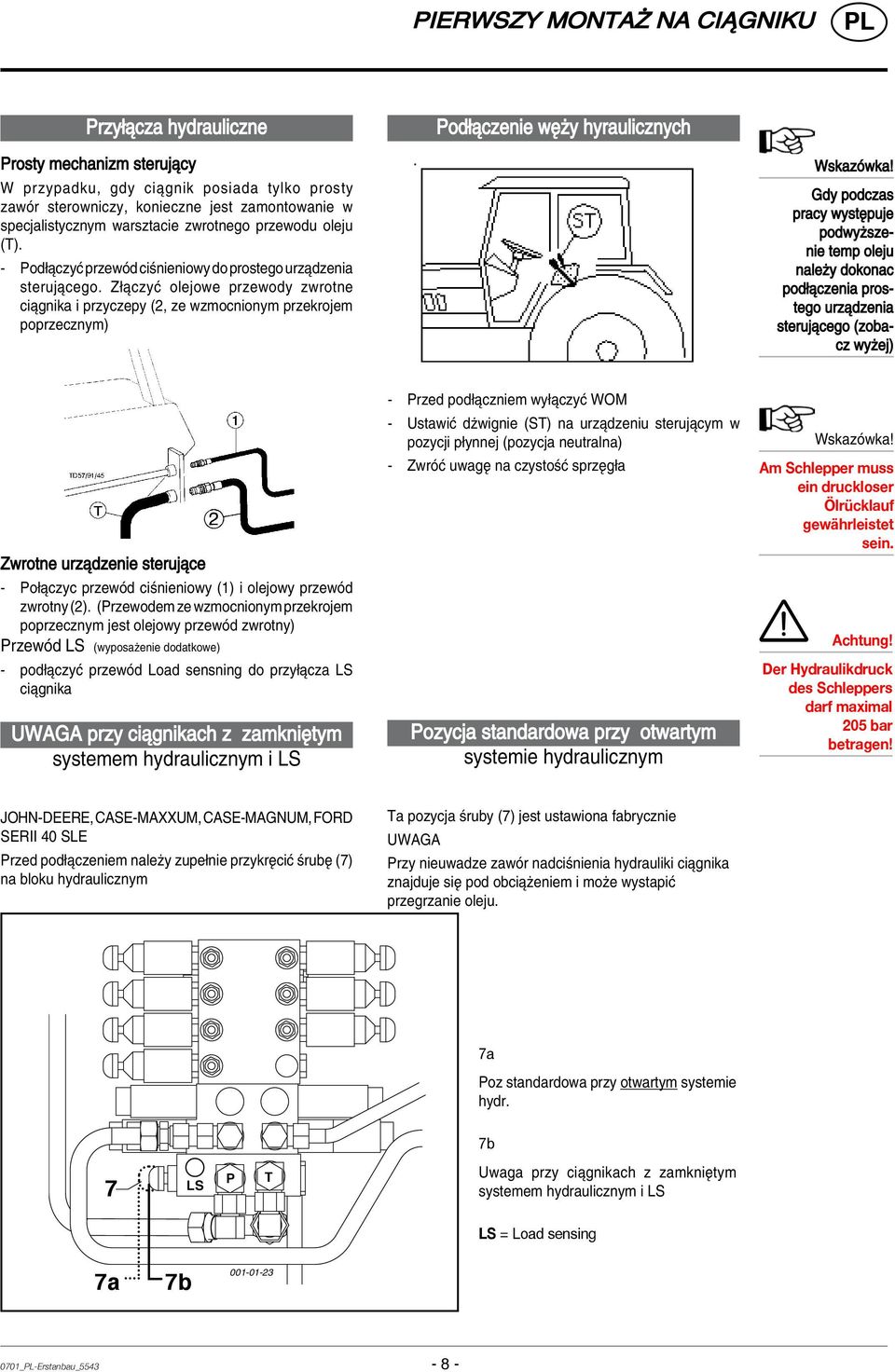

8 PIERWSZY MONTAØ NA CI GNIKU Przy πcza hydrauliczne Pod πczenie wíøy hyraulicznych Prosty mechanizm sterujπcy W przypadku, gdy ciπgnik posiada tylko prosty zawûr sterowniczy, konieczne jest zamontowanie w specjalistycznym warsztacie zwrotnego przewodu oleju (T). - Pod πczyê przewûd ciúnieniowy do prostego urzπdzenia sterujπcego. Z πczyê olejowe przewody zwrotne ciπgnika i przyczepy (2, ze wzmocnionym przekrojem poprzecznym) WskazÛwka! Gdy podczas pracy wystípuje podwyøszenie temp oleju naleøy dokonac pod πczenia prostego urzπdzenia sterujπcego (zobacz wyøej) Zwrotne urzπdzenie sterujπce - Po πczyc przewûd ciúnieniowy (1) i olejowy przewûd zwrotny (2). (Przewodem ze wzmocnionym przekrojem poprzecznym jest olejowy przewûd zwrotny) PrzewÛd LS (wyposaøenie dodatkowe) - pod πczyê przewûd Load sensning do przy πcza LS ciπgnika UWAGA przy ciπgnikach z zamkniítym systemem hydraulicznym i LS - Przed pod πczniem wy πczyê WOM - UstawiÊ düwignie (ST) na urzπdzeniu sterujπcym w pozycji p ynnej (pozycja neutralna) - ZwrÛÊ uwagí na czystoúê sprzíg a Pozycja standardowa przy otwartym systemie hydraulicznym WskazÛwka! Am Schlepper muss ein druckloser Ölrücklauf gewährleistet sein. Achtung! Der Hydraulikdruck des Schleppers darf maximal 205 bar betragen! JOHN-DEERE, CASE-MAXXUM, CASE-MAGNUM, FORD SERII 40 SLE Przed pod πczeniem naleøy zupe nie przykríciê úrubí (7) na bloku hydraulicznym Ta pozycja úruby (7) jest ustawiona fabrycznie UWAGA Przy nieuwadze zawûr nadciúnienia hydrauliki ciπgnika znajduje sií pod obciπøeniem i moøe wystapiê przegrzanie oleju. 7a Poz standardowa przy otwartym systemie hydr. 7b 7 LS P T Uwaga przy ciπgnikach z zamkniítym systemem hydraulicznym i LS LS = Load sensing 7a 7b _-Erstanbau_

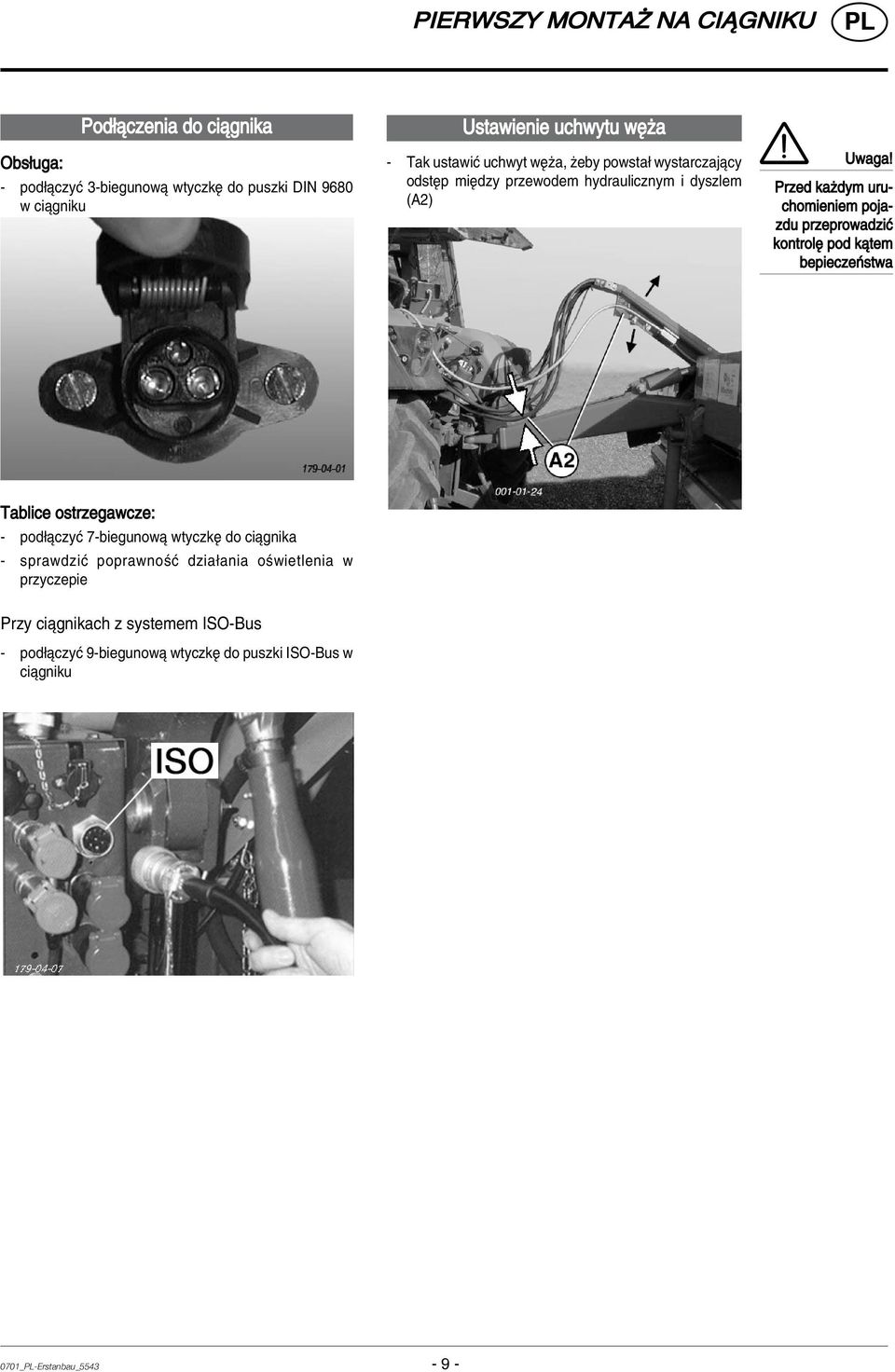

9 PIERWSZY MONTAØ NA CI GNIKU Obs uga: Pod πczenia do ciπgnika - pod πczyê 3-biegunowπ wtyczkí do puszki DIN 9680 w ciπgniku Ustawienie uchwytu wíøa - Tak ustawiê uchwyt wíøa, øeby powsta wystarczajπcy odstíp miídzy przewodem hydraulicznym i dyszlem (A2) Uwaga! Przed kaødym uruchomieniem pojazdu przeprowadziê kontrolí pod kπtem bepieczeòstwa Tablice ostrzegawcze: - pod πczyê 7-biegunowπ wtyczkí do ciπgnika - sprawdziê poprawnoúê dzia ania oúwietlenia w przyczepie Przy ciπgnikach z systemem ISO-Bus - pod πczyê 9-biegunowπ wtyczkí do puszki ISO-Bus w ciπgniku 0701_-Erstanbau_

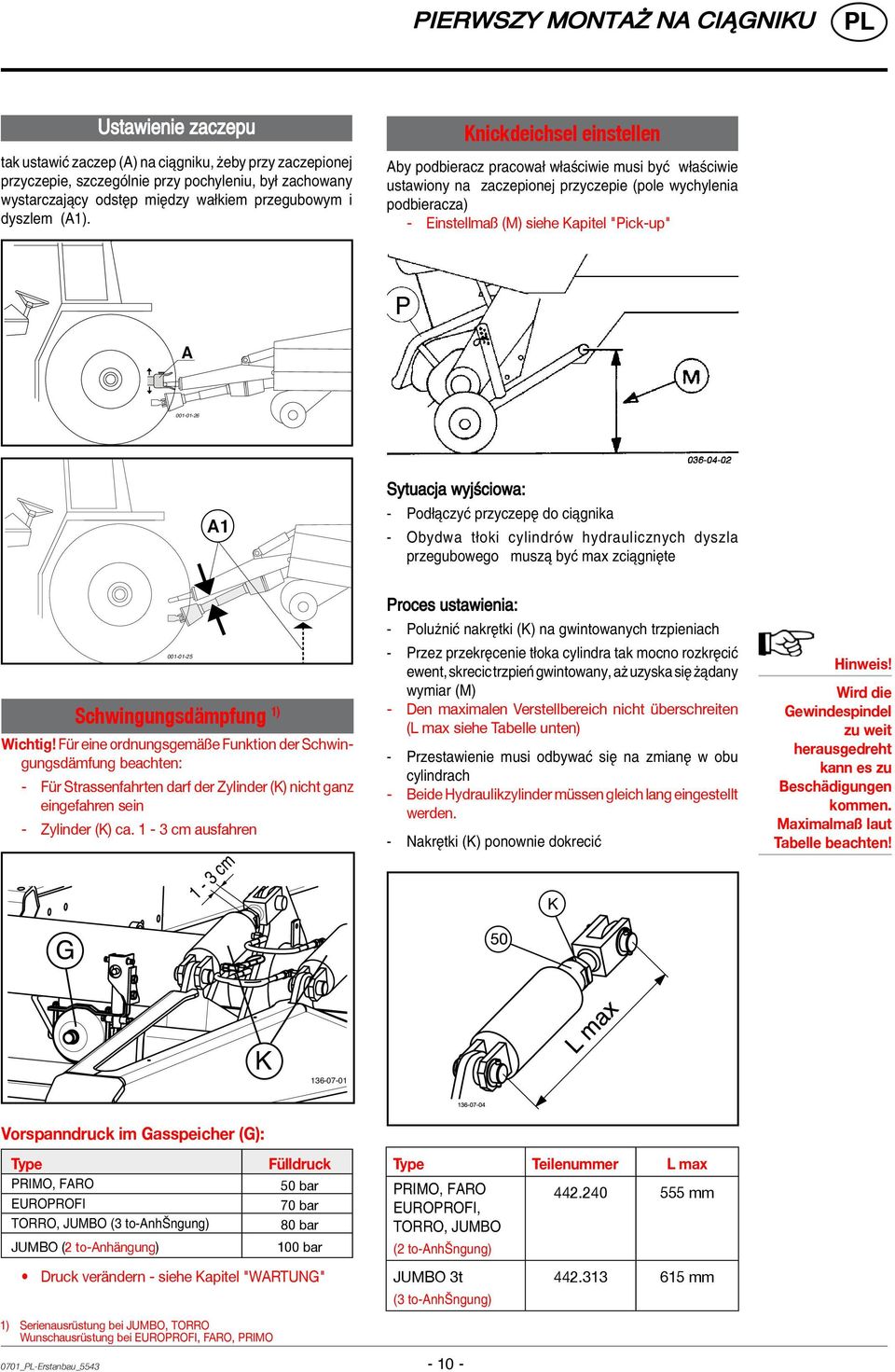

10 PIERWSZY MONTAØ NA CI GNIKU Ustawienie zaczepu tak ustawiê zaczep (A) na ciπgniku, øeby przy zaczepionej przyczepie, szczegûlnie przy pochyleniu, by zachowany wystarczajπcy odstíp miídzy wa kiem przegubowym i dyszlem (A1). Knickdeichsel einstellen Aby podbieracz pracowa w aúciwie musi byê w aúciwie ustawiony na zaczepionej przyczepie (pole wychylenia podbieracza) - Einstellmaß (M) siehe Kapitel "Pick-up" A A1 Sytuacja wyjúciowa: - Pod πczyê przyczepí do ciπgnika - Obydwa t oki cylindrûw hydraulicznych dyszla przegubowego muszπ byê max zciπgniíte Schwingungsdämpfung 1) Wichtig! Für eine ordnungsgemäße Funktion der Schwingungsdämfung beachten: - Für Strassenfahrten darf der Zylinder (K) nicht ganz eingefahren sein - Zylinder (K) ca. 1-3 cm ausfahren 1-3 cm Proces ustawienia: - PoluüniÊ nakrítki (K) na gwintowanych trzpieniach - Przez przekrícenie t oka cylindra tak mocno rozkríciê ewent, skrecic trzpieò gwintowany, aø uzyska sií øπdany wymiar (M) - Den maximalen Verstellbereich nicht überschreiten (L max siehe Tabelle unten) - Przestawienie musi odbywaê sií na zmianí w obu cylindrach - Beide Hydraulikzylinder müssen gleich lang eingestellt werden. - NakrÍtki (K) ponownie dokreciê Hinweis! Wird die Gewindespindel zu weit herausgedreht kann es zu Beschädigungen kommen. Maximalmaß laut Tabelle beachten! G K Vorspanndruck im Gasspeicher (G): Type PRIMO, FARO EUROPROFI TORRO, JUMBO (3 to-anhängung) JUMBO (2 to-anhängung) Druck verändern - siehe Kapitel "WARTUNG" 1) Serienausrüstung bei JUMBO, TORRO Wunschausrüstung bei EUROPROFI, FARO, PRIMO 0701_-Erstanbau_5543 Fülldruck 50 bar 70 bar 80 bar 100 bar Type Teilenummer L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 to-anhängung) mm JUMBO 3t (3 to-anhängung) mm

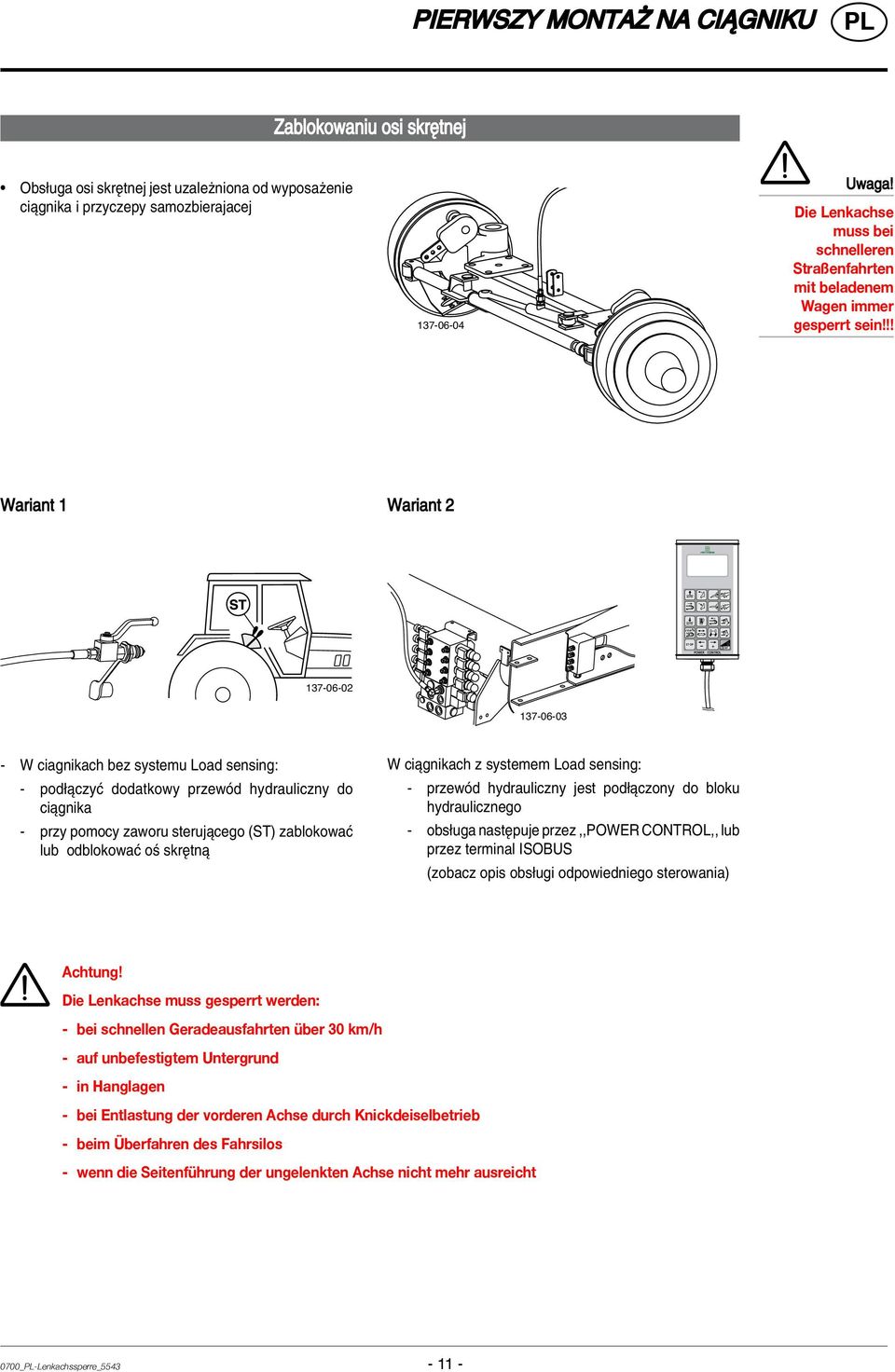

11 PIERWSZY MONTAØ NA CI GNIKU Zablokowaniu osi skrítnej ï Obs uga osi skrítnej jest uzaleøniona od wyposaøenie ciπgnika i przyczepy samozbierajacej Uwaga! Die Lenkachse muss bei schnelleren Straßenfahrten mit beladenem Wagen immer gesperrt sein!!! Wariant 1 Wariant W ciagnikach bez systemu Load sensing: - pod πczyê dodatkowy przewûd hydrauliczny do ciπgnika - przy pomocy zaworu sterujπcego (ST) zablokowaê lub odblokowaê oú skrítnπ W ciπgnikach z systemem Load sensing: - przewûd hydrauliczny jest pod πczony do bloku hydraulicznego - obs uga nastípuje przez,,power CONTROL,, lub przez terminal ISOBUS (zobacz opis obs ugi odpowiedniego sterowania) Achtung! Die Lenkachse muss gesperrt werden: - bei schnellen Geradeausfahrten über 30 km/h - auf unbefestigtem Untergrund - in Hanglagen - bei Entlastung der vorderen Achse durch Knickdeiselbetrieb - beim Überfahren des Fahrsilos - wenn die Seitenführung der ungelenkten Achse nicht mehr ausreicht 0700_-Lenkachssperre_

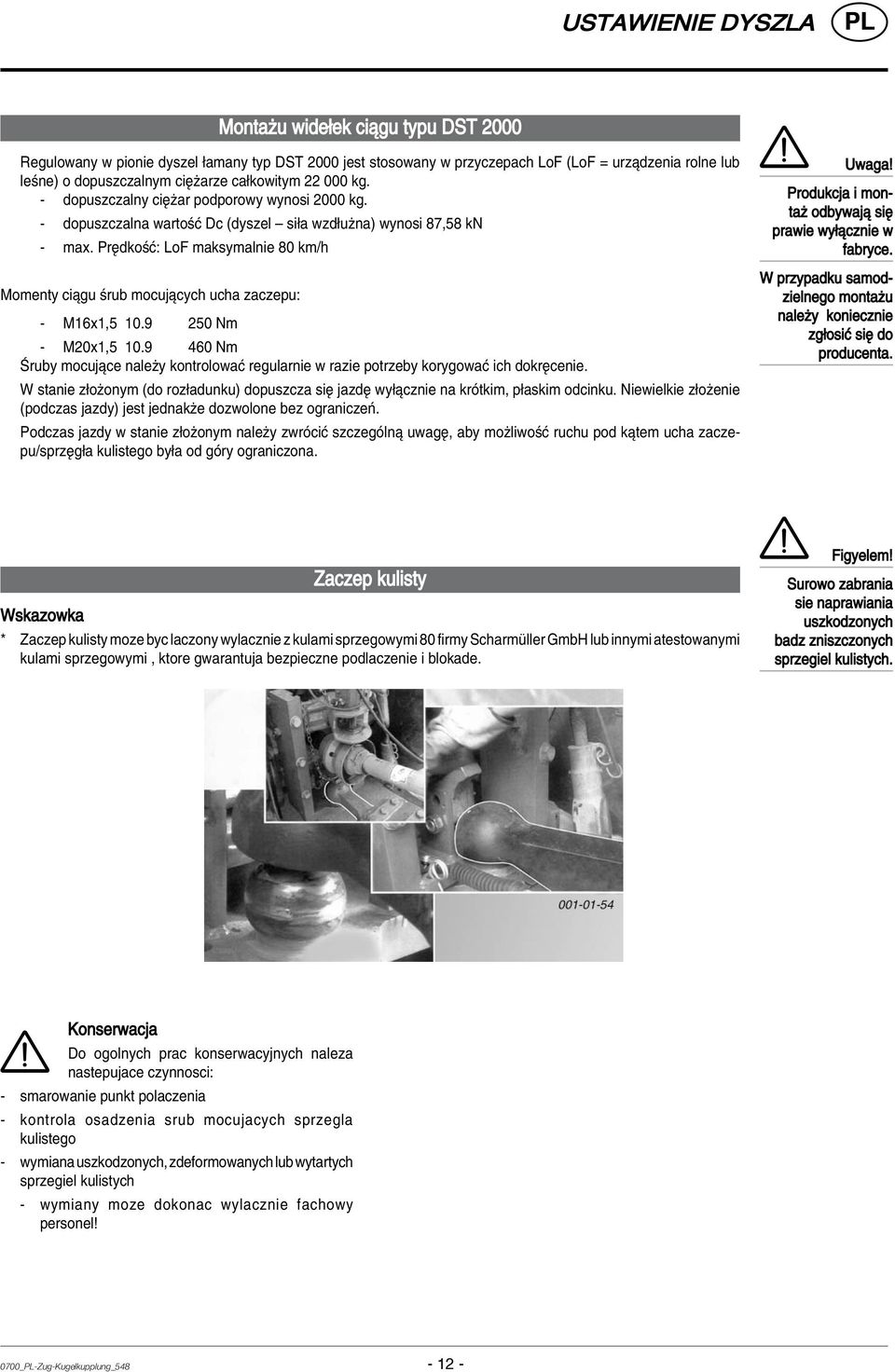

12 USTAWIENIE DYSZLA Ustawienie dyszla Montaøu wide ek ciπgu typu DST 2000 Regulowany w pionie dyszel amany typ DST 2000 jest stosowany w przyczepach LoF (LoF = urzπdzenia rolne lub leúne) o dopuszczalnym ciíøarze ca kowitym kg. - dopuszczalny ciíøar podporowy wynosi 2000 kg. - dopuszczalna wartoúê Dc (dyszel ñ si a wzd uøna) wynosi 87,58 kn - max. PrÍdkoúÊ: LoF maksymalnie 80 km/h Momenty ciπgu úrub mocujπcych ucha zaczepu: - M16x1, Nm - M20x1, Nm åruby mocujπce naleøy kontrolowaê regularnie w razie potrzeby korygowaê ich dokrícenie. W stanie z oøonym (do roz adunku) dopuszcza sií jazdí wy πcznie na krûtkim, p askim odcinku. Niewielkie z oøenie (podczas jazdy) jest jednakøe dozwolone bez ograniczeò. Podczas jazdy w stanie z oøonym naleøy zwrûciê szczegûlnπ uwagí, aby moøliwoúê ruchu pod kπtem ucha zaczepu/sprzíg a kulistego by a od gûry ograniczona. Uwaga! Produkcja i montaø odbywajπ sií prawie wy πcznie w fabryce. W przypadku samodzielnego montaøu naleøy koniecznie zg osiê sií do producenta. Wskazowka Zaczep kulisty * Zaczep kulisty moze byc laczony wylacznie z kulami sprzegowymi 80 firmy Scharm ller GmbH lub innymi atestowanymi kulami sprzegowymi, ktore gwarantuja bezpieczne podlaczenie i blokade. Figyelem! Surowo zabrania sie naprawiania uszkodzonych badz zniszczonych sprzegiel kulistych. Konserwacja Do ogolnych prac konserwacyjnych naleza nastepujace czynnosci: - smarowanie punkt polaczenia - kontrola osadzenia srub mocujacych sprzegla kulistego - wymiana uszkodzonych, zdeformowanych lub wytartych sprzegiel kulistych - wymiany moze dokonac wylacznie fachowy personel! 0700_-Zug-Kugelkupplung_

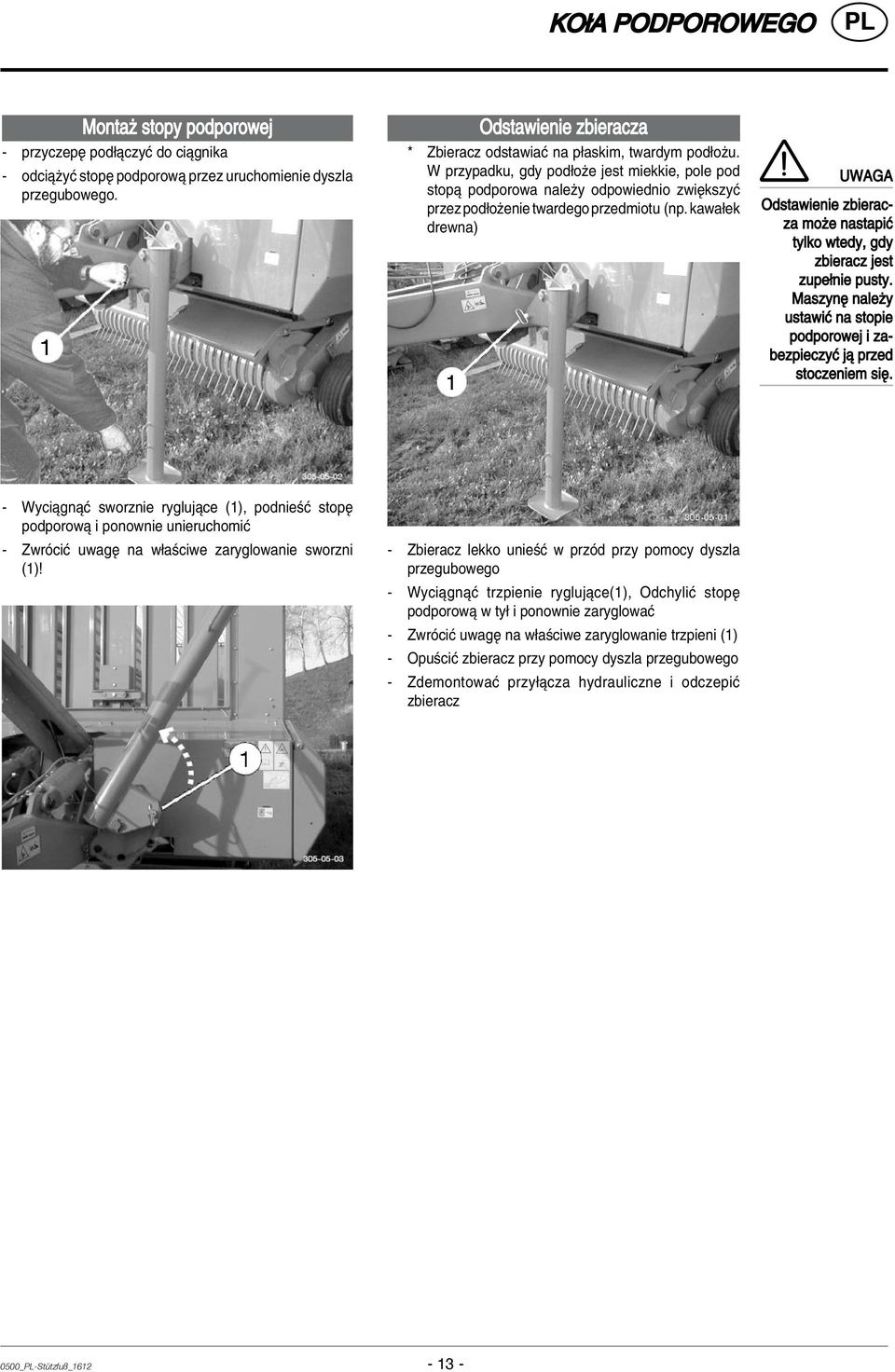

13 Ko a podporowego Montaø stopy podporowej - przyczepí pod πczyê do ciπgnika - odciπøyê stopí podporowπ przez uruchomienie dyszla przegubowego. Odstawienie zbieracza * Zbieracz odstawiaê na p askim, twardym pod oøu. W przypadku, gdy pod oøe jest miekkie, pole pod stopπ podporowa naleøy odpowiednio zwiíkszyê przez pod oøenie twardego przedmiotu (np. kawa ek drewna) UWAGA Odstawienie zbieracza moøe nastapiê tylko wtedy, gdy zbieracz jest zupe nie pusty. MaszynÍ naleøy ustawiê na stopie podporowej i zabezpieczyê jπ przed stoczeniem sií. - WyciπgnπÊ sworznie ryglujπce (1), podnieúê stopí podporowπ i ponownie unieruchomiê - ZwrÛciÊ uwagí na w aúciwe zaryglowanie sworzni (1)! - Zbieracz lekko unieúê w przûd przy pomocy dyszla przegubowego - WyciπgnπÊ trzpienie ryglujπce(1), OdchyliÊ stopí podporowπ w ty i ponownie zaryglowaê - ZwrÛciÊ uwagí na w aúciwe zaryglowanie trzpieni (1) - OpuúciÊ zbieracz przy pomocy dyszla przegubowego - ZdemontowaÊ przy πcza hydrauliczne i odczepiê zbieracz 0500_-Stützfuß_

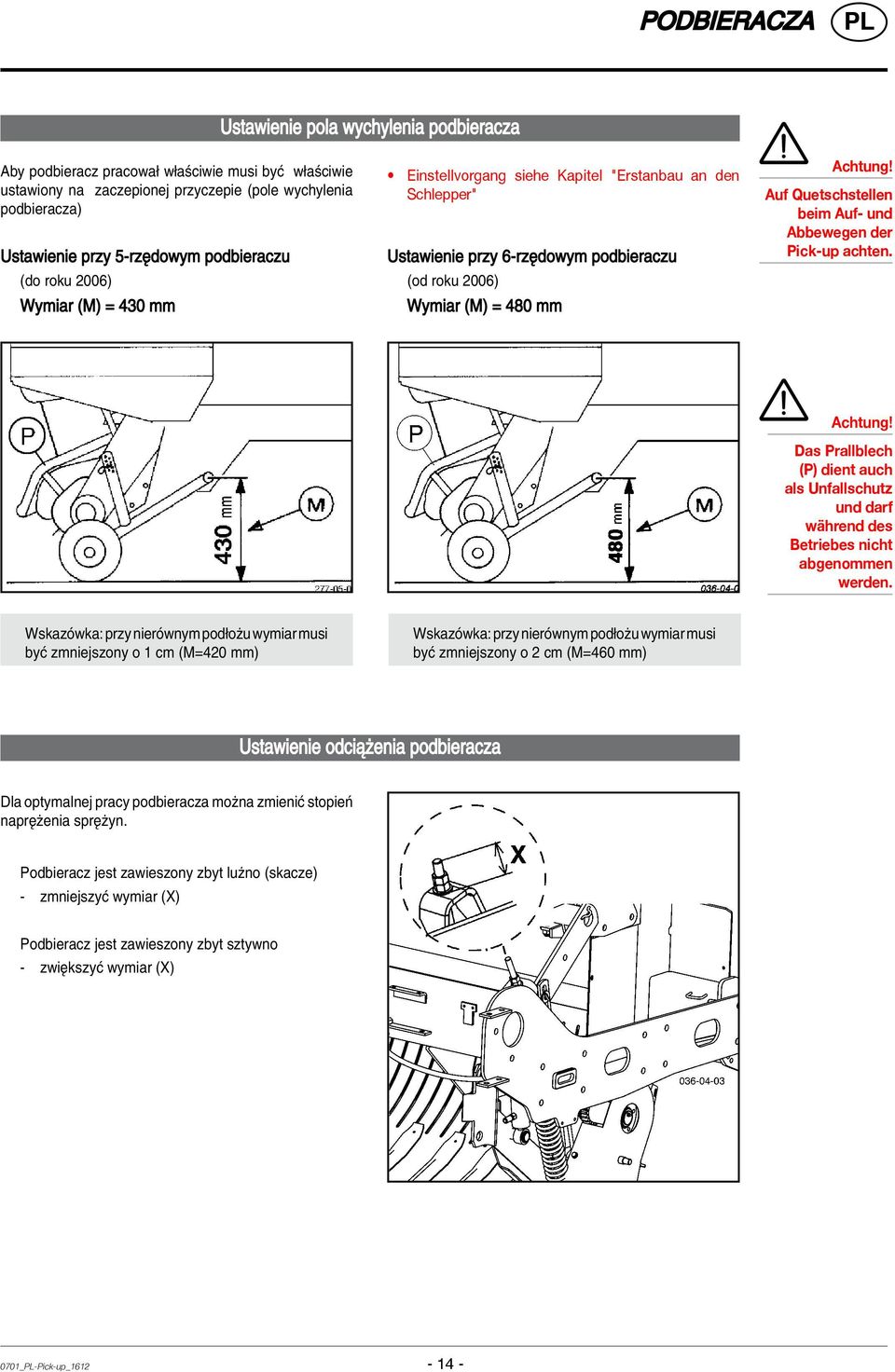

14 podbieracza Ustawienie pola wychylenia podbieracza Aby podbieracz pracowa w aúciwie musi byê w aúciwie ustawiony na zaczepionej przyczepie (pole wychylenia podbieracza) Ustawienie przy 5-rzÍdowym podbieraczu (do roku 2006) Wymiar (M) = 430 mm Einstellvorgang siehe Kapitel "Erstanbau an den Schlepper" Ustawienie przy 6-rzÍdowym podbieraczu (od roku 2006) Wymiar (M) = 480 mm Achtung! Auf Quetschstellen beim Auf- und Abbewegen der Pick-up achten. Achtung! Das Prallblech (P) dient auch als Unfallschutz und darf während des Betriebes nicht abgenommen werden. WskazÛwka: przy nierûwnym pod oøu wymiar musi byê zmniejszony o 1 cm (M=420 mm) WskazÛwka: przy nierûwnym pod oøu wymiar musi byê zmniejszony o 2 cm (M=460 mm) Ustawienie odciπøenia podbieracza Dla optymalnej pracy podbieracza moøna zmieniê stopieò napríøenia spríøyn. Podbieracz jest zawieszony zbyt luüno (skacze) - zmniejszyê wymiar (X) Podbieracz jest zawieszony zbyt sztywno - zwiíkszyê wymiar (X) 0701_-Pick-up_

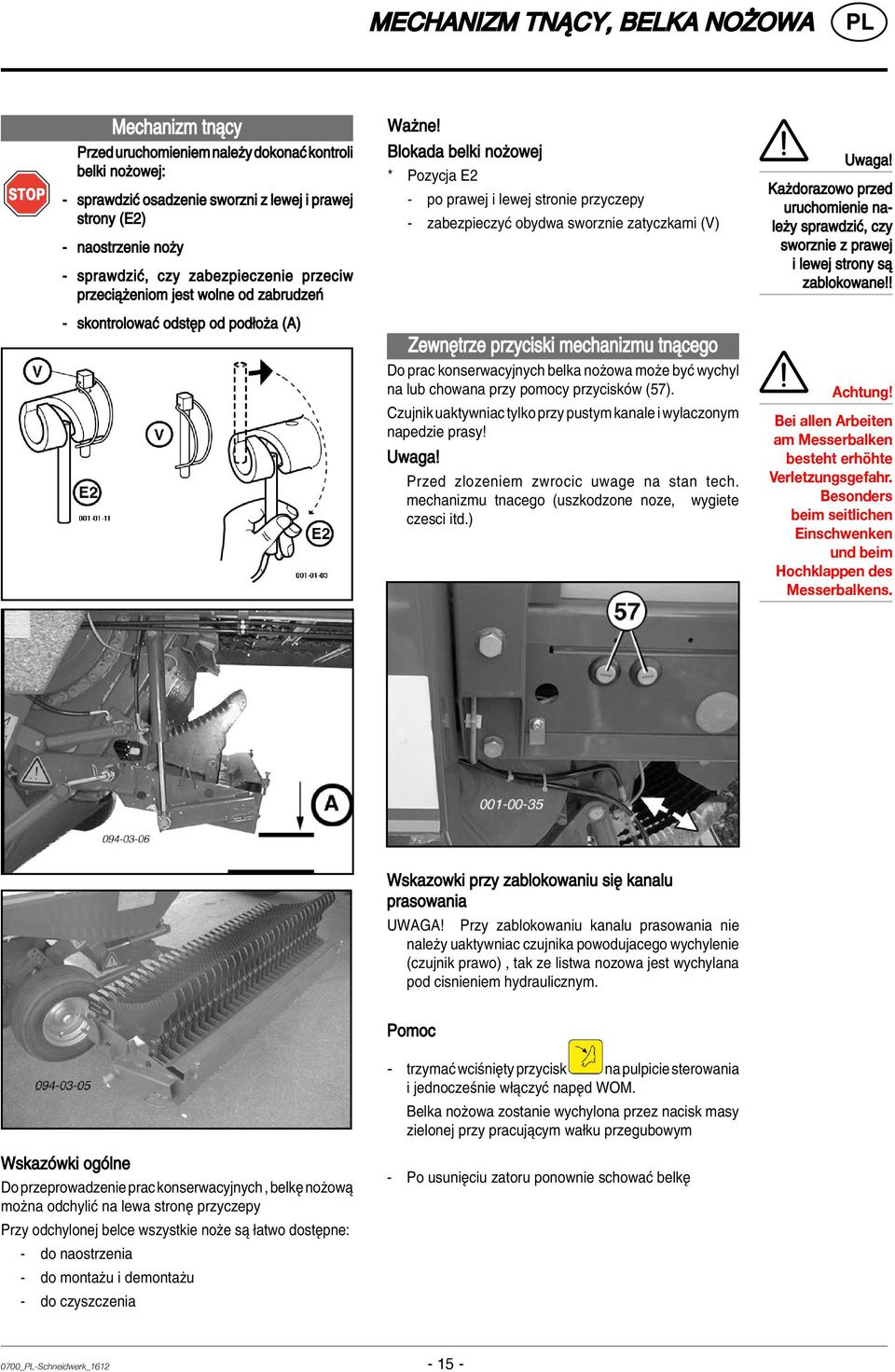

15 Mechanizm tn cy, belka noøowa Mechanizm tnπcy Przed uruchomieniem naleøy dokonaê kontroli belki noøowej: - sprawdziê osadzenie sworzni z lewej i prawej strony (E2) - naostrzenie noøy - sprawdziê, czy zabezpieczenie przeciw przeciπøeniom jest wolne od zabrudzeò - skontrolowaê odstíp od pod oøa (A) Waøne! Blokada belki noøowej * Pozycja E2 - po prawej i lewej stronie przyczepy - zabezpieczyê obydwa sworznie zatyczkami (V) ZewnÍtrze przyciski mechanizmu tnπcego Do prac konserwacyjnych belka noøowa moøe byê wychyl na lub chowana przy pomocy przyciskûw (57). Czujnik uaktywniac tylko przy pustym kanale i wylaczonym napedzie prasy! Uwaga! Przed zlozeniem zwrocic uwage na stan tech. mechanizmu tnacego (uszkodzone noze, wygiete czesci itd.) Uwaga! Kaødorazowo przed uruchomienie naleøy sprawdziê, czy sworznie z prawej i lewej strony sπ zablokowane!! Achtung! Bei allen Arbeiten am Messerbalken besteht erhöhte Verletzungsgefahr. Besonders beim seitlichen Einschwenken und beim Hochklappen des Messerbalkens. Wskazowki przy zablokowaniu sií kanalu prasowania UWAGA! Przy zablokowaniu kanalu prasowania nie naleøy uaktywniac czujnika powodujacego wychylenie (czujnik prawo), tak ze listwa nozowa jest wychylana pod cisnieniem hydraulicznym. WskazÛwki ogûlne Do przeprowadzenie prac konserwacyjnych, belkí noøowπ moøna odchyliê na lewa stroní przyczepy Przy odchylonej belce wszystkie noøe sπ atwo dostípne: - do naostrzenia - do montaøu i demontaøu - do czyszczenia Pomoc - trzymaê wciúniíty przycisk na pulpicie sterowania i jednoczeúnie w πczyê napíd WOM. Belka noøowa zostanie wychylona przez nacisk masy zielonej przy pracujπcym wa ku przegubowym - Po usuniíciu zatoru ponownie schowaê belkí 0700_-Schneidwerk_

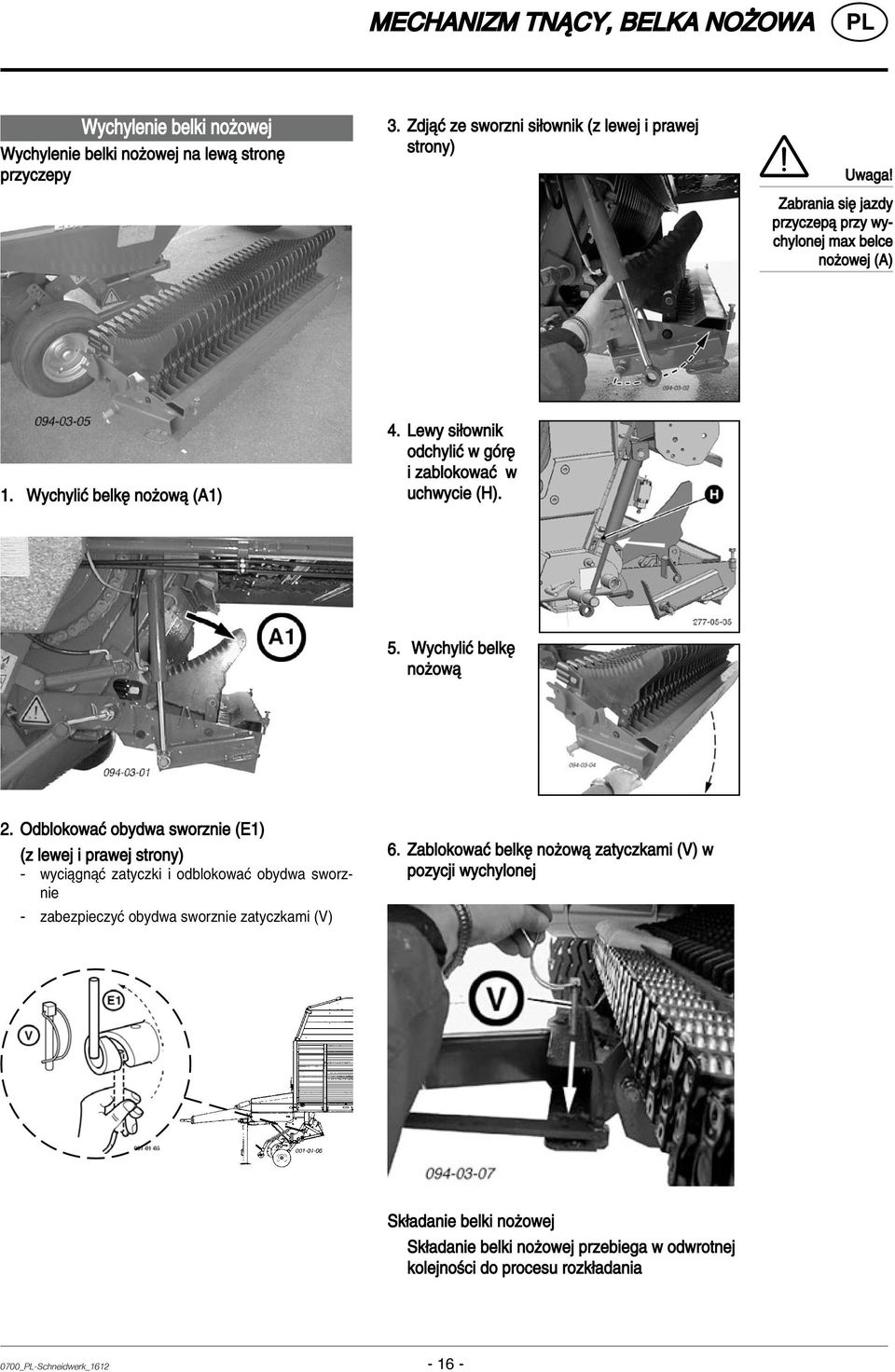

16 Mechanizm tn cy, belka noøowa Wychylenie belki noøowej Wychylenie belki noøowej na lewπ stroní przyczepy 3. ZdjπÊ ze sworzni si ownik (z lewej i prawej strony) Uwaga! Zabrania sií jazdy przyczepπ przy wychylonej max belce noøowej (A) 1. WychyliÊ belkí noøowπ (A1) 4. Lewy si ownik odchyliê w gûrí i zablokowaê w uchwycie (H). 5. WychyliÊ belkí noøowπ 2. OdblokowaÊ obydwa sworznie (E1) (z lewej i prawej strony) - wyciπgnπê zatyczki i odblokowaê obydwa sworznie - zabezpieczyê obydwa sworznie zatyczkami (V) 6. ZablokowaÊ belkí noøowπ zatyczkami (V) w pozycji wychylonej Sk adanie belki noøowej Sk adanie belki noøowej przebiega w odwrotnej kolejnoúci do procesu rozk adania 0700_-Schneidwerk_

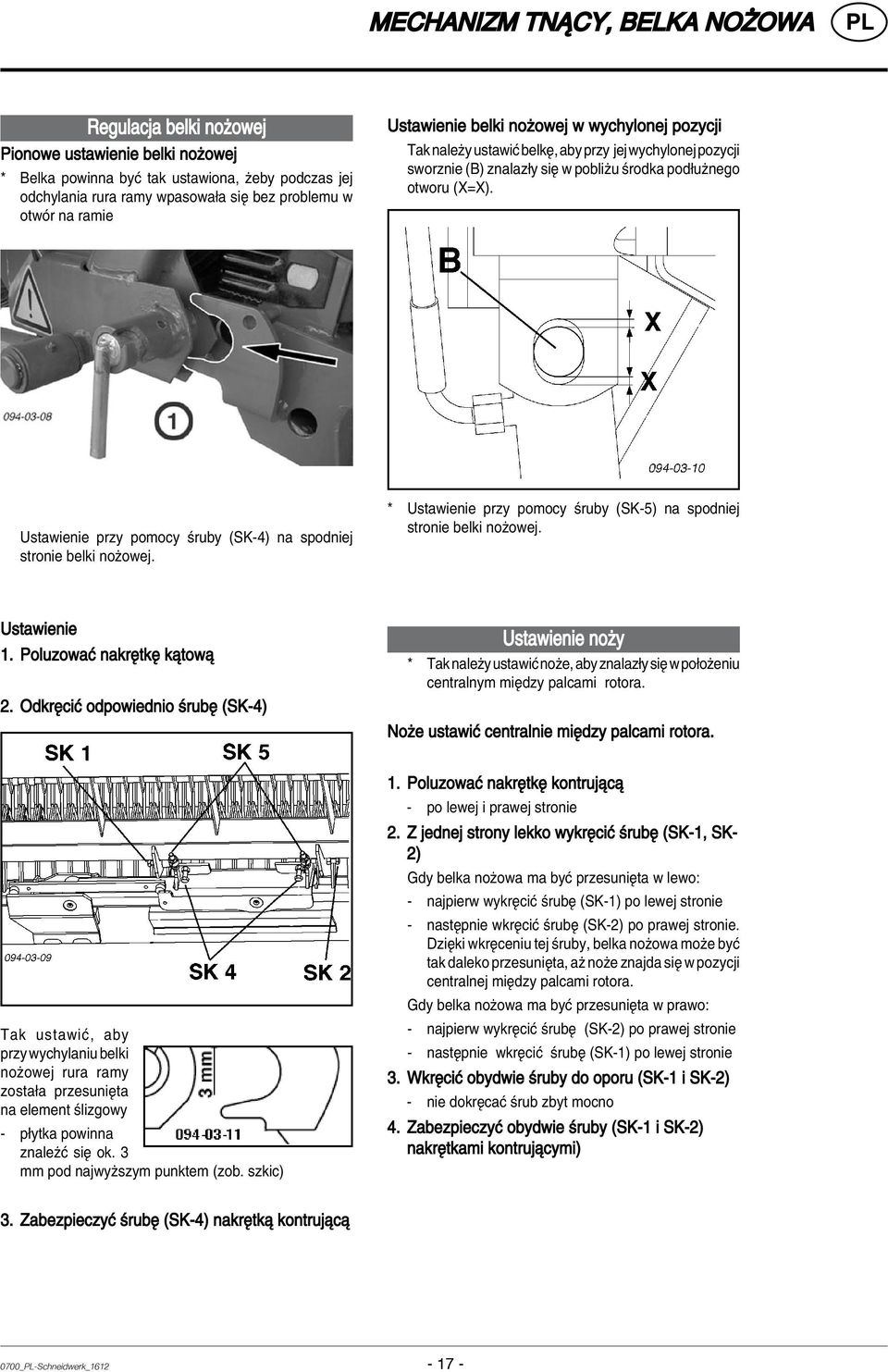

17 Mechanizm tn cy, belka noøowa Regulacja belki noøowej Pionowe ustawienie belki noøowej * Belka powinna byê tak ustawiona, øeby podczas jej odchylania rura ramy wpasowa a sií bez problemu w otwûr na ramie Ustawienie belki noøowej w wychylonej pozycji Tak naleøy ustawiê belkí, aby przy jej wychylonej pozycji sworznie (B) znalaz y sií w pobliøu úrodka pod uønego otworu (X=X). Ustawienie przy pomocy úruby (SK-4) na spodniej stronie belki noøowej. * Ustawienie przy pomocy úruby (SK-5) na spodniej stronie belki noøowej. Ustawienie 1. PoluzowaÊ nakrítkí kπtowπ 2. OdkrÍciÊ odpowiednio úrubí (SK-4) Ustawienie noøy * Tak naleøy ustawiê noøe, aby znalaz y sií w po oøeniu centralnym miídzy palcami rotora. Noøe ustawiê centralnie miídzy palcami rotora. Tak ustawiê, aby przy wychylaniu belki noøowej rura ramy zosta a przesuniíta na element úlizgowy - p ytka powinna znaleüê sií ok. 3 mm pod najwyøszym punktem (zob. szkic) 1. PoluzowaÊ nakrítkí kontrujπcπ - po lewej i prawej stronie 2. Z jednej strony lekko wykríciê úrubí (SK-1, SK- 2) Gdy belka noøowa ma byê przesuniíta w lewo: - najpierw wykríciê úrubí (SK-1) po lewej stronie - nastípnie wkríciê úrubí (SK-2) po prawej stronie. DziÍki wkríceniu tej úruby, belka noøowa moøe byê tak daleko przesuniíta, aø noøe znajda sií w pozycji centralnej miídzy palcami rotora. Gdy belka noøowa ma byê przesuniíta w prawo: - najpierw wykríciê úrubí (SK-2) po prawej stronie - nastípnie wkríciê úrubí (SK-1) po lewej stronie 3. WkrÍciÊ obydwie úruby do oporu (SK-1 i SK-2) - nie dokrícaê úrub zbyt mocno 4. ZabezpieczyÊ obydwie úruby (SK-1 i SK-2) nakrítkami kontrujπcymi) 3. ZabezpieczyÊ úrubí (SK-4) nakrítkπ kontrujπcπ 0700_-Schneidwerk_

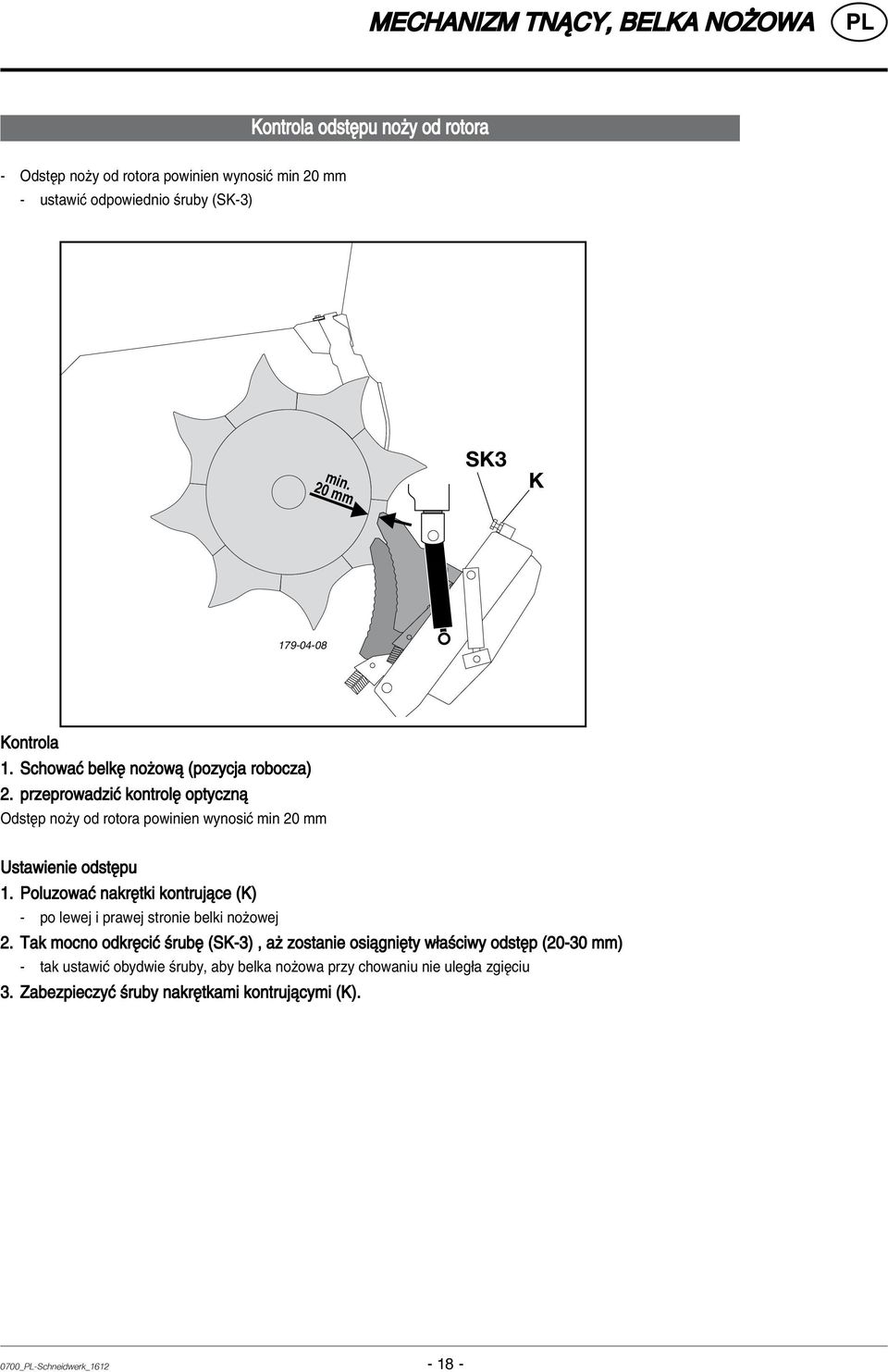

18 Mechanizm tn cy, belka noøowa Kontrola odstípu noøy od rotora - OdstÍp noøy od rotora powinien wynosiê min 20 mm - ustawiê odpowiednio úruby (SK-3) min. 20 mm SK3 K Kontrola 1. SchowaÊ belkí noøowπ (pozycja robocza) 2. przeprowadziê kontrolí optycznπ OdstÍp noøy od rotora powinien wynosiê min 20 mm Ustawienie odstípu 1. PoluzowaÊ nakrítki kontrujπce (K) - po lewej i prawej stronie belki noøowej 2. Tak mocno odkríciê úrubí (SK-3), aø zostanie osiπgniíty w aúciwy odstíp (20-30 mm) - tak ustawiê obydwie úruby, aby belka noøowa przy chowaniu nie uleg a zgiíciu 3. ZabezpieczyÊ úruby nakrítkami kontrujπcymi (K). 0700_-Schneidwerk_

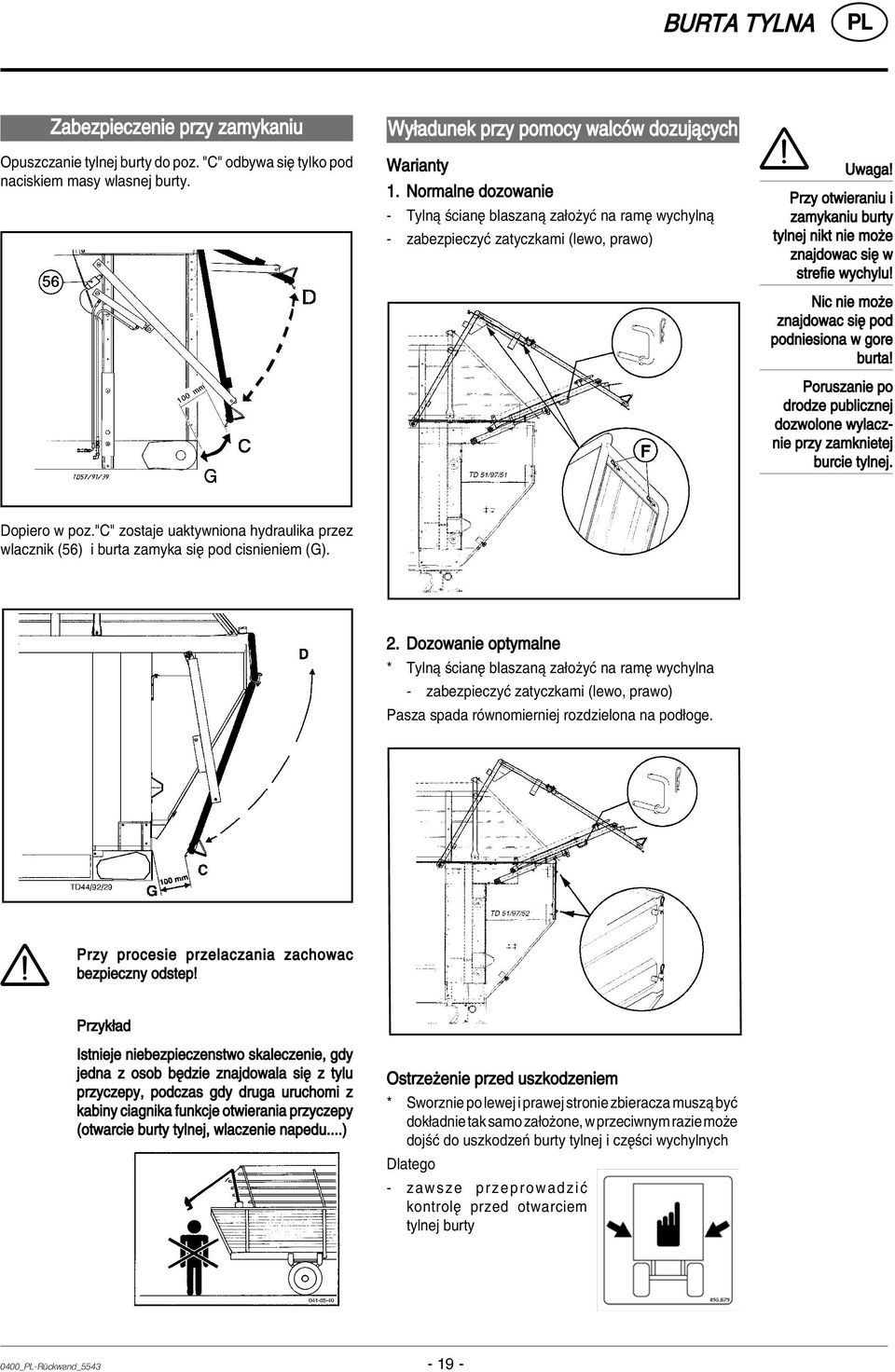

19 BURTA TYLNA Zabezpieczenie przy zamykaniu Opuszczanie tylnej burty do poz. "C" odbywa sií tylko pod naciskiem masy wlasnej burty. Wy adunek przy pomocy walcûw dozujπcych Warianty 1. Normalne dozowanie - Tylnπ úcianí blaszanπ za oøyê na ramí wychylnπ - zabezpieczyê zatyczkami (lewo, prawo) Uwaga! Przy otwieraniu i zamykaniu burty tylnej nikt nie moøe znajdowac sií w strefie wychylu! Nic nie moøe znajdowac sií pod podniesiona w gore burta! Poruszanie po drodze publicznej dozwolone wylacznie przy zamknietej burcie tylnej. Dopiero w poz."c" zostaje uaktywniona hydraulika przez wlacznik (56) i burta zamyka sií pod cisnieniem (G). 2. Dozowanie optymalne * Tylnπ úcianí blaszanπ za oøyê na ramí wychylna - zabezpieczyê zatyczkami (lewo, prawo) Pasza spada rûwnomierniej rozdzielona na pod oge. Przy procesie przelaczania zachowac bezpieczny odstep! Przyk ad Istnieje niebezpieczenstwo skaleczenie, gdy jedna z osob bídzie znajdowala sií z tylu przyczepy, podczas gdy druga uruchomi z kabiny ciagnika funkcje otwierania przyczepy (otwarcie burty tylnej, wlaczenie napedu...) Ostrzeøenie przed uszkodzeniem * Sworznie po lewej i prawej stronie zbieracza muszπ byê dok adnie tak samo za oøone, w przeciwnym razie moøe dojúê do uszkodzeò burty tylnej i czíúci wychylnych Dlatego - zawsze przeprowadziê kontrolí przed otwarciem tylnej burty 0400_-Rückwand_

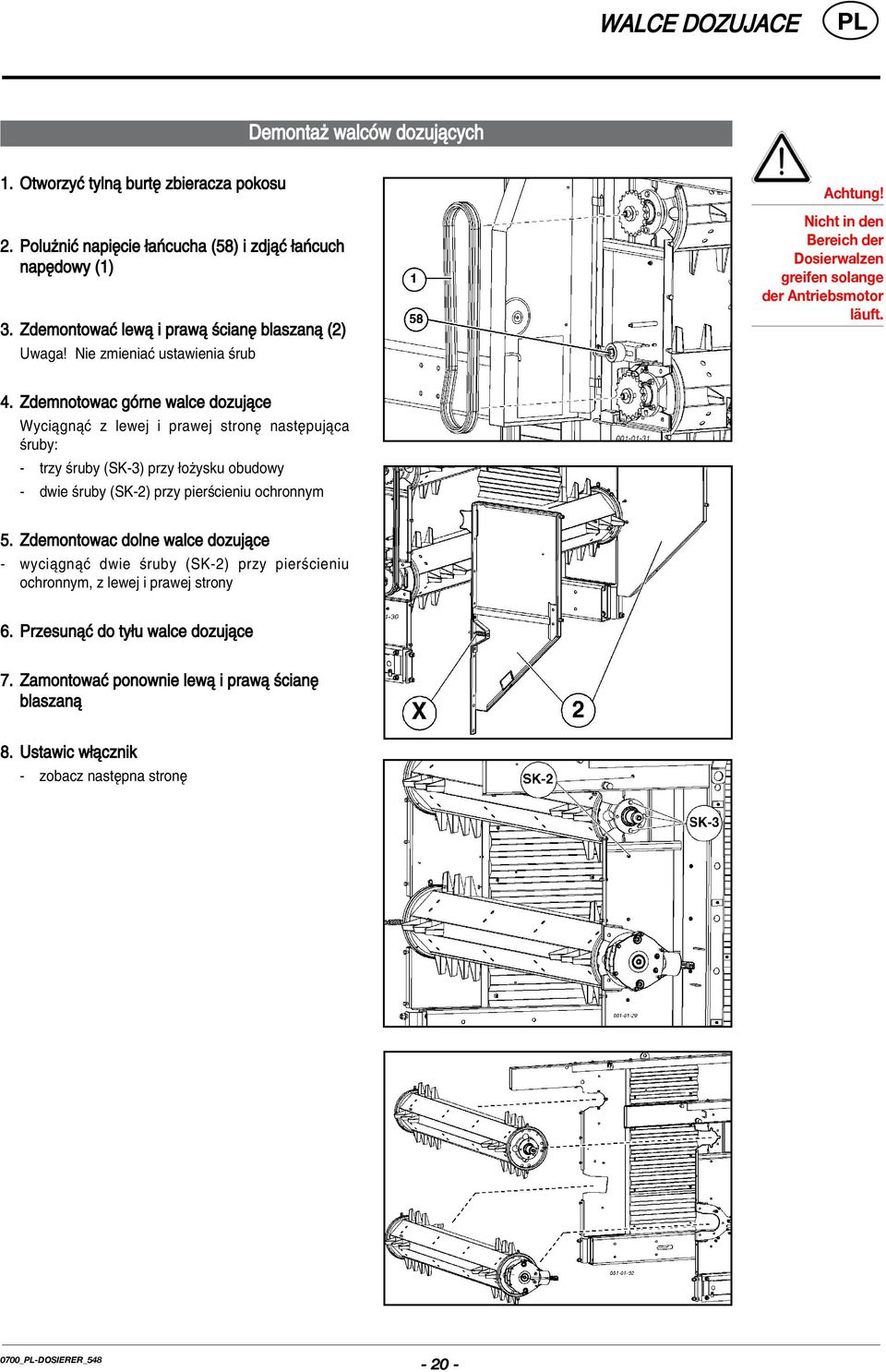

20 Walce dozujace Demontaø walcûw dozujπcych 1. OtworzyÊ tylnπ burtí zbieracza pokosu 2. PoluüniÊ napiície aòcucha (58) i zdjπê aòcuch napídowy (1) 3. ZdemontowaÊ lewπ i prawπ úcianí blaszanπ (2) Uwaga! Nie zmieniaê ustawienia úrub Achtung! Nicht in den Bereich der Dosierwalzen greifen solange der Antriebsmotor läuft. 4. Zdemnotowac gûrne walce dozujπce WyciπgnπÊ z lewej i prawej stroní nastípujπca úruby: - trzy úruby (SK-3) przy oøysku obudowy - dwie úruby (SK-2) przy pierúcieniu ochronnym 5. Zdemontowac dolne walce dozujπce - wyciπgnπê dwie úruby (SK-2) przy pierúcieniu ochronnym, z lewej i prawej strony 6. PrzesunπÊ do ty u walce dozujπce 7. ZamontowaÊ ponownie lewπ i prawπ úcianí blaszanπ 8. Ustawic w πcznik - zobacz nastípna stroní 0700_-Dosierer_

21 Walce dozujace W πczenie pod ogi rusztowej Informacje ogûlne Przy zamontowanych walcach dozujπcych úruba (SK-5) znajduje sií za w πcznikiem i nie spe nia øadnej funkcji. Zasuwa w πczajπca (90) jest utrzymywana przez jeden z elementûw walcûw dozujπcych w pozycji A. Tylko tak moøna uruchomiê napíd pod ogi rusztowej - przez automatykí za adowcza lub - przez uruchomienie w πcznika pod ogi rusztowej na pulpicie W przypadku, gdy walce dozujπce sπ wymontowane zasuwa w πczajπca (90) znajdzie sií w pozycji B. W tej pozycji napíd pod ogi rusztowej jest wy πczony. Przy procesie za i wy adunku jest to oczywiúcie niepoøπdane., dlatego przy wymontowanych walcach w πcznik ten musi byê zablokowany w pozycji A. Moøna tego dokonaê przy pomocy úruby (SK-5), ktûra jest dostarczana wraz z maszyna. Achtung! Bei Arbeiten hinter geöffneten Schutzabdeckungen besteht erhöhte Verletzungsgefahr. A B Ustawienie przy wymontowanych walcach dozujπcych 1. Zasuwe w πczajπca (90) ustawiê w pozycji A 2. Tak przykríciê úrubí (SK-5) w d ugim otworze, aby zasuwa w πczajπca (90) zosta a unieruchomiona w pozycji A SK-5 Montaø w πcznika ciúnienia oleju Przy pracy z wymontowanymi walcami dozujπcymi zaleca sií zamontowanie w πcznika ciúnienia oleju (3). Gdy zielonka naciska na burtí tylnπ, w πcznik cisnienia oleju wy πcza automatycznie napíd pod ogi. Przy zamotowanych walcach dozujπcych w πcznik ten nie spe nia øadnej funkcji - Pod πczenie elektryczne zobacz listí czíúci zamiennych, plan pod πczenia zobacz za πcznik. - Einstellung siehe Kapitel "WARTUNG" bar 0700_-Dosierer_

22 NABUDOWA Ustawienie nabudowy 4. Bocznπ úcianí przykríciê do wspornikûw (S) * Przy przebudowie muszπ koniecznie brac udzia dwie osoby, a urzπdzenie musi znajdowaê sií w pozycji poziomej. * NiebezpieczeÒstwo wypadku! Uwaga! * Przy przebudowie muszπ koniecznie brac udzia dwie osoby, a urzπdzenie musi znajdowaê sií w pozycji poziomej. * NiebezpieczeÒstwo wypadku! 5. ZamontowaÊ prowadnicí (K) - zabezpieczyê zatyczkami (K) 1. PodnieúÊ gûrnπ kratí (3) 2. PodnieúÊ dolnπ kratí (3a) 6. ZamontowaÊ (8) przy pomocy zatyczek p achtí (1)zakrywajacπ WskazÛwka! 3. PodnieúÊ przedniπ burtí bocznπ - lewπ i prawπ 7. ZawiesiÊ liní dachowπ TD 57/91/56 Przy z oøonej nabudowie rusztowej i uruchomieniu walcûw dozujπcych musi byê zdemontowana tylna plandeka (8). Gdy plandeka nie zostanie zdjíta nastπpi jej uszkodzenie przez pracujπce walce! 0600_-Aufbauoberteil_

23 Sterowanie Direct Control Pulpit obs ugi "DIRECT CONTROL" Znaczenie przyciskûw na pulpicie obs ugi WskazÛwki: Podnoszenie dyszla amanego Podnoszenie nabudowy rusztowej 2 Opuszczanie dyszla amanego Opuszczanie nabudowy rusztowej 3 Chowanie belki noøowej Zmniejszanie prídkoúci roz adunku pod ogi rusztowej 4 Wysuwanie belki noøowej Bieg pod ogi rusztowej w przûd 5 Podnoszenie podbieracza Otwieranie burty tylnej (z walcami dozujπcymi w πczonymi) 6 Opuszczanie podbieracza Zamykanie burty tylnej (z walcami dozujπcymi wy πczonymi) 7 Bieg pod ogi rusztowej w ty (= przycisku powracajπcy) ZwiÍkszanie prídkoúci roz adunku pod ogi rusztowej 8 Przycisk w πczania/wy πczania - prze πczenie na inny tryb pracy (czerwone/zielone) - przycisk STOP Uruchomienie øπdanej funkcji hydraulicznej Obs uga jest podzielona na funkcje za- i wy adunku Funkcjπ za adunku sπ przyporzπdkowane czerwone symbole z czerwonπ lampka LED Funkcjπ roz adunku sπ przyporzπdkowane zielone symbole z zielonπ lampkπ LED Czarne symbole sπ aktywne dla obydwu trybûw pracy W πczenie czíúci obs ugi PrzytrzymaÊ na kilka sekund przycisk I/O - lampka kontrolna (LED) úwieci na czerwono Prze πczenie na inny tryb pracy Na krûtko przycisnπê przycisk I/O - lampka (LED) zmienia kolor na zielony Funkcje za adunku (= czerwone symbole) - Po w πczeniu funkcje za adunku sπ zawsze aktywne - Lampka (LED) na przycisku I/O úwieci sií na czerwono - Øπdana funkcja hydrauliczna jest uruchamiana przez naciúniície odpowiadajπcego przycisku - lampka (LED) wybranego przycisku úwieci sií na czerwono Funkcje roz adunku (= zielone symbole) - Lampka (LED) na przycisku I/O úwieci sií na zielono - Aktywne sπ wy πcznie funkcje oznaczone zielonym symbolem - Øπdana funkcja hydrauliczna jest uruchamiana przez naciúniecie odpowiadajπcego przycisku - lampka (LED) wybranego przycisku úwieci sií na zielono Dyszel amany (=czarny symbol) moøna uruchamiaê z obydwu poziomûw. Gdy trzeba przestawiê nabudowí rusztowπ, naleøy przestawiê pulpit obs ugi. (zobacz opis przycisku,,dyszel amany / nabudowa rusztowa) Lampki kontrolne (LED) Gdy úwieci sií lampka kontrolna (LED), przyporzπdkowane jej funkcja jest aktywna. Przyk ad na rysunku przedstawia - lampka kontrolna (LED) w gûrnym lewym rogu úwieci - uaktywniono funkcjí "podnoszenie dyszla amanego" Direct-Control_

24 Sterowanie Direct Control Funkcje za adunku - Funkcje za adunku sπ zawsze aktywne po w πczeniu - L a m p k a ( L E D ) n a przycisku I/O úwieci sií na czerwono - Aktywne sπ wy πcznie funkcje oznakowane czerwonym symbolem - WybraÊ øπdanπ funkcjí hydraulicznπ - Lampka (LED) wybranej funkcji úwieci sií na czerwono Bieg pod ogi rusztowej w ty PrzytrzymaÊ przycisk (przycisk powracajπcy) - pod oga rusztowa porusza sií z maksymalnπ prídkoúciπ w kierunku burty tylnej - lampka kontrolna LED úwieci - po puszczeniu przycisku pod oga rusztowa zatrzymuje sií WskazÛwka! Przycisk s uøy rûwnieø do uaktywnienia funkcji ZA ADUNKU 1). Proces ustawiania: - Pozycja wyjúciowa pulpitu obs ugi jest wy πczona WskazÛwka bezpieczeòstwa! Patrz odpowiedni rozdzia tej instrukcji obs ugi! Podnoszenie podbieracza PrzytrzymaÊ przycisk (= przycisk powracajπcy) - podbieracz zostaje podniesiony - lampka kontrolna LED úwieci WskazÛwka! Przycisk uaktywnia rûwnieø funkcje roz adunku Proces ustawiania: - Ustawienie wyjúciowe pulpitu obs ugi jest wy πczone - przytrzymaê przycisk i nacisnπê na krûtko przycisk (2 sek.) - Lampka (LED) úwieci sií i sygna akustyczny oznajmia zmianí stanu. Stan jest kaødorazowo pokazywany przy w πczaniu pulpitu obs ugi. - lampka (LED) rozb yska na krûtko = w πczony - lampka (LED) nie úwieci sií = wy πczony Opuszczanie podbieracza NacisnπÊ przycisk (= przycisk niepowracajπcy) - podbieracz zostanie opuszczony - podbieracz zostaje w pozycji p ywajπcej - lampka kontrolna LED úwieci Funkcje moøna anulowaê przyciskajπc przycisk "Podnoszenie podbieracza" WskazÛwka! Przy uruchomieniu jednej z funkcji z innych poziomûw funkcja podbieracza jest nieaktywna na czas dzia ania wybranej funkcji. - przytrzymaê przycisk i nacisnπê na krûtko przycisk (2 sek.) - Lampka (LED) úwieci sií i sygna akustyczny oznajmia zmianí stanu. Stan jest kaødorazowo pokazywany przy w πczaniu pulpitu obs ugi. - lampka (LED) rozb yska na krûtko = w πczony - lampka (LED) nie úwieci sií = wy πczony Chowanie belki noøowej PrzytrzymaÊ przycisk (= przycisk powracajπcy) - belka noøowa chowa sií pod wp ywem ciúnienia Wysuwanie belki noøowej PrzytrzymaÊ przycisk (= przycisk powracajπcy) - belka noøowa wychyla sií z kana u Gdy maszyna jest wyposaøona w czujnik belki noøowej (opcja) lampka (LED) sygnalizuje (sta e úwiat o), øe belka noøowa jest wychylona. - sygna przy opuszczonym podbieraczu WskazÛwka! Automatyka za- i wy adunku zobacz rûwnieø rozdzia "Automatyczny za ñ i wy adunek" 3) tylko gdy maszyna jest wyposaøona w stanu wype nienia Direct-Control_

25 Sterowanie Direct Control Funkcje roz adunku - Nacisnπ na krûtko przycisk - NastÍpuje prze πczenie na inny modu - Lampka (LED) na przycisku I/O úwieci sií na zielono - Aktywne sπ wy πcznie f u n k c j e o p a t r z o n e symbolem zielonym - WybraÊ øπdanπ funkcjí hydraulicznπ - åwieci sií lampka (LED) wybranej funkcji Otwieranie burty tylnej NacisnπÊ przycisk (=przycisk niepowracajπcy) - burta tylna zostaje podniesiona - walce dozujπce zostajπ w πczone (gdy sπ) - lampka kontrolna LED úwieci Zamykanie burty tylnej NacisnπÊ przycisk (=przycisk niepowracajπcy) - burta tylna zostaje opuszczona - pod oga rusztowa zostaje zatrzymana - walce dozujπce zostajπ wy πczone (gdy sπ) - lampka kontrolna LED úwieci WskazÛwka! Gdy podczas dzia ania automatyki burty tylnej zostanie uruchomiona inne funkcja (np. dyszel amany), burta tylna zatrzymuje sií i pozostaje nieruchoma do chwili zakoòczenia dzia ania uruchomionej w aúnie funkcji. Roz adunek i zwiíkszanie prídkoúci pod ogi rusztowej NacisnπÊ przycisk (=przycisk niepowracajπcy) - pod oga rusztowa biegnie w ty (przy otwartej burcie tylnej) - Lampka kontrolna (LED) úwieci sií - Dalsze naciskanie przycisku zwiíksza prídkoúê biegu pod ogi WskazÛwka! Po 5 sekundach aktualna wartoúê zostaje zapisana i przy nastípnym procesie roz adunku pod oga bídzie bieg a w aúnie z tπ prídkoúciπ (tylko przy automatyce roz adunku). Zmniejszanie prídkoúci pod ogi rusztowej NacisnπÊ na krûtko przycisk (=przycisk powracajπcy) - prídkoúê biegu pod ogi rusztowej zostaje zmniejszona - lampka kontrolna (LED) úwieci sií - Dalsze naciskanie przycisku zmniejsza prídkoúê biegu pod ogi Bieg pod ogi rusztowej w przûd Przytrzymac przycisk (=przycisk powracajπcy) - pod oga rusztowa porusza sií w kierunku podbieracza - lampka kontrolna (LED) úwieci sií WskazÛwka! Przycisk s uøy rûwnieø do zatrzymania pod ogi rusztowej. Dyszel amany / Nabudowa rusztowa Funkcje z tego zakresu mogπ byê uaktywniane zarûwno úwiecπcych sií czerwonych jak i zielonych lampkach LED - Funkcja "Dyszel amany" znajduje sií w ustawieniu podstawowym Podnoszenie dyszla amanego / Podnoszenie nabudowy rusztowej Przytrzymac przycisk (=przycisk powracajπcy) - przednia czíúê przyczepy zostaje podniesiona lub - nabudowa rusztowa zostaje podniesiona (prze πczenie) Opuszczanie dyszla amanego / Podnoszeni nabudowy rusztowej Przytrzymac przycisk (=przycisk powracajπcy) - przednia czíúê przyczepy zostaje opuszczona lub - n a b u d o w a r u s z t o w a z o s t a j e o p u s z c z o n a (prze πczenie) - Wywo anie funkcji "Nabudowa rusztowa" wymaga prze πczenia na inny modu Proces ustawienia - wy πczyê pulpit obs ugi - przytrzymaê przycisk i nacisnπê na krûtko przycisk (2 sek.) - Obydwie lampki (LED) "Nabudowa rusztowa podnoszenie " i "Nabudowa rusztowa opuszczanie" úwiecπ na przemian. Funkcja ta kaødorazowo przy wy πczaniu pulpitu obs ugi zostaje prze πczona na funkcje dyszla amanego. WskazÛwka bezpieczeòstwa! Patrz odpowiedni rozdzia tej instrukcji obs ugi! Direct-Control_

26 Sterowanie Direct Control Automatyka za adunku i roz adunku 3) Kontrola statusu: 1. Przy pomocy przycisku 8 wy πczyê obs ugí (úwiate ko LED 8 nie úwieci sií) 2. Przy pomocy Krzycku 8 w πczyê obs ugí - úwiate ko LED 7 úwieci sií przez krûtki czas Automatyka za adunku jest aktywna - úwiate ko LED 7 nie úwieci sií : Automatyk za adunku jest nieaktywna - úwiate ko LED 5 úwieci sií przez krûtki czas Automatyka roz adunku jest aktywna - úwiate ko LED 5 nie úwieci sií Automatyka roz adunku jest nieaktywna Stan jest kaødorazowo pokazywany przy w πczaniu pulpitu obs ugi Uwaga! Automatyka za i wy adunku wymaga tylko jednokrotnego uruchomienia! W πczanie automatyki za adunku Proces ustawiania: Ustawienie wyjúciowe pulpitu obs ugi jest wy πczone - PrzytrzymaÊ przycisk 7 a nastípnie - Nacisnπ na krûtko przycisk 8 (2 sec.) aø úwiate ko LED 7 na krûtko rozb yúnie i rozbrzmi sygna akustyczny Zalety automatyki za adunku - gísty za adunek - brak zatorûw w kanale - brak przeciπøeò ca ego napídu - ochrona darni - odciπøenie operatora - zwiíkszenie wydajnoúci za adunku Automatyczne sterowanie pod oga rusztowπ przez - dolny czujnik stanu wype nienia 3) - czujnik stanu wype nienia (pokrywa u gûry) 3) - W πcznik ciúnienia oleju 3) W πczanie automatyki roz adunku Proces ustawiania: Ustawienie wyjúciowe pulpitu obs ugi jest wy πczone - PrzytrzymaÊ przycisk 5 a nastípnie - Nacisnπ na krûtko przycisk 8 (2 sec.) aø úwiate ko LED 5 na krûtko rozb yúnie i rozbrzmi sygna akustyczny Zalety automatyki wy adunku - szybki, skuteczny i rûwnomierny roz adunek - ochrona masy zielonej przy roz adunku - otwarcie burty tylnej i rozpoczície procesu roz adunku przez naciúniecie guzika Przebieg funkcji - otwieraniu burty tylnej - pod oga rusztowa rozpoczyna bieg z zapisana wczeúniej prídkoúciπ Przebieg funkcji - uruchamia sií czujnik stanu wype nienia - pod oga rusztowa w πcza sií automatycznie - masa zielona jest przesuwane w ty - powtarza ca y proces do czasu aø ca a powierzchnia za adunku jest wype niona Meldunek- Wagen VOLL ñ przyczepa jest pe na ï gdy w πcznik ciúnienia oleju melduje zbyt wysokie ciúnienie - na pulpicie rozbrzmiewa podwûjny sygna 3) tylko gdy maszyna jest wyposaøona w czujniki stanu wype nienia Direct-Control_

27 Sterowanie Power Control Pod πczenie Aby zapewniê prawid owe dzia anie sterowania, naleøy sprawdziê nastípujπce pod πczenia: 1. NapiÍcie 12 Volt z ciπgnika 2. Pod πczenie ñ pulpit obs ugi z kabel ciπgnika (ISO) 3. Pod πczenie ñ kabel z ciπgnika z kalkulatorem roboczym maszyny 1 Pulpit obs ugi Wersja oprogramowania pulpitu sterowniczego (V x.xx) jest wyúwietlana po prawid owym pod πczeniu prπdu i w πczeniu pulpitu. Wyúwietlacz: - funkcje WORK - funkcje DATA - funkcje SET - funkcje DIAG - TEST - CONFIG Znaczenie przyciskûw Przyciski funkcji adowania: 1 - adowanie automatyczne 2 - bieg pod ogi rusztowej w ty / roz adunek 3 - schowanie belki noøowej 4 - wysuniície belki noøowej 5 - zsuniície dyszla amanego ñ opuszczenie przyczepy 6 - rozsuniície dyszla amanego ñ podniesienie przyczepy 7 - podnoszenie podbieracza 8 - opuszczanie podbieracza Przyciski funkcji roz adunku: 9 - roz adunek automatyczny 10 - bieg pod ogi rusztowej w ty / opcja silnik 2-fazowy powoli ñ szybko 11 - STOP 12 - w πczanie i wy πczanie walcûw dozujπcych 13 - wybûr taúmy poprzecznej / taúma poprzeczna stop 14 - bieg taúmy poprzecznej w lewo/ zmniejszenie prídkoúci biegu pod ogi rusztowej 15 - bieg pod ogi rusztowej 16 - w πczanie i wy πczanie osi chodu w úladzie 17 - bieg taúmy poprzecznej w prawo/ podwyøszenie prídkoúci biegu pod ogi rusztowej 18 - otwieranie burty tylnej 19 - zamykanie burty tylnej 20 - w πczanie wy πczanie / zmiana Menu Wskazowki bezpieczenstwa! W przypdku, gdy kilka osob obsluguje w tym samym czasie elementy uruchamiajace urzadzenia, ewent. ciagnika, naleøy zachowac szczegolna ostroznosc. Uprzednio osoby te powinny ustalic miedzy soba zakres prac. Przyk ad: Istnieje niebezpieczenstwo skaleczenie, gdy jedna z osob bídzie znajdowala sií z tylu przyczepy, podczas gdy druga uruchomi z kabiny ciagnika funkcje otwierania przyczepy (otwarcie burty tylnej, wlaczenie napedu...) 0701_-Power-Control_

28 Sterowanie Power Control Uruchomienie Power Control W πczenie czíúci obs ugi przez - krûtkie naciúniície przycisku ñ I/O CzÍúÊ obs ugi startuje w WORK Menu WORK funkcje za adunku 1. Automatyka za adunku WskazÛwka! Ta instrukcja obs ugi dotyczy przyczep z pe nym wyposaøeniem dodatkowym. KrÛtkie naciúniície przycisku -I/O ukazanie sií napisu DATA Na wyúwietlaczu pojawia sií: - wersja oprogramowania kalkulatora roboczego (V x.xx) - za adunki (L) - roboczogodzin (h) spowoduje Napisu DATA, ktûry po 4 sek. przechodzi ponownie w WORK. P o n o w n e n a c i ú n i Í c i e p r z y c i s k u - I / O gdy na wyúwietlaczu widaê napis DATA spowoduje ukazanie sií napisu SET Dalsze prze πczanie funkcji SET przy pomocy przyciski I/O PowrÛt z funkcji SET do WORK przez - naciúniície przycisku -I/O na czas 1,5 sek. Wy πczenie czíúci obs ugi i kalkulatora roboczego przez - naciúniície przycisku -I/O na 3 sek. W πczenie DIAG (meldunek alarmowy) przez - wy πczenie przycisku -I/O NacisnπÊ przycisk - automatyka za adunku zostanie w πczona lub wy πczona - uruchomienie automatyki za adunku powoduje ukazanie sií na wyúwietlaczu symbolu W πczanie i wy πczanie automatyki za adunku jest moøliwe tylko przy zamkniítej burcie tylnej! Zalety automatyki za adunku - gísty za adunek - brak zatorûw w kanale - brak przeciπøeò ca ego napídu - ochrona darni - odciπøenie operatora - zwiíkszenie wydajnoúci za adunku Sterowanie automatykπ za adunku przez - po oøenie pokrywy stanu wype nienia na dole - po oøenie pokrywy stanu wype nienia na gûrze - napíd pod ogi rusztowej jest w πczany automatycznie - przesuwa paszí na ma ym odcinku w ty - powtarza ca y proces do czasu aø ca a powierzchnia za adunku jest wype niona Der Wagen ist voll, wenn das Futter - gegen die untere Dosierwalze oder - gegen die Rückwand drückt (przyczepy bez urzπdzenia dozujπcego) Gdy przyczepa jest pe na, - na wyúwietlaczu pojawia sií wskaünik (Full) - liczba na liczniku pe nych przyczep podwyøsza sií o jeden Uwaga! Automatyka za adunku wymaga jednorazowego uruchomienia. - gdy przyczepa jest pe na - automatyka za adunku wy πcza sií automatycznie - Po roz adunku - automatyka za adunku aktywuje sií ponownie Ustawienia po w πczeniu i wy πczeniu pozostajπ takie same. WskazÛwka! Bei Maschinen mit klappbarem Dürrfutteraufbau ist die Ladeautomatik nicht möglich. Hinweis! Die Fuhrenzählung erfolgt entweder durch die Voll- Meldung (FULL) oder durch die Zustands- Sequenz "Rückwand zu --> Rückwand auf --> Kratzboden- Rücklauf 10 Sekunden " 0701_-Power-Control_

29 Sterowanie Power Control 2. Pod oga rusztowa za adunek 5. Opuszczanie dyszla amanego Tak d ugo, jak przycisk jest wciúniíty - przednia czíúê przyczepy jest uniesiona w gûrí Tak d ugo jak przycisk jest wciúniíty - pod oga rusztowa porusza sií z max prídkoúciπ od podbieracza do burty tylnej. Pod oga rusztowa zatrzymuje sií (STOP) - gdy masa zielona naciska na walce dozujπce (czujnik nacisku walcûw za πcza sií na min 2s) - uaktywnia sií w πcznik ciúnienia oleju ( pokazuje sií wskaünik wype nienia przyczepy Full) (do zastosowania rûwnieø do krûtkotrwa ego prze πczenia na max prídkoúê podczas roz adunku) WskazÛwka! Pod oga rusztowa pozostaje nieruchoma, gdy uaktywni sií czujnik nacisku walcûw. Informacja o stanie spoczynku nie zostanie jednak wyúwietlona na wyúwietlaczu!) 6. Podnoszenie dyszla amanego Tak d ugo, jak przycisk jest wciúniíty - przednia czíúê przyczepy jest opuszczona w dû 7. Podnoszenie podbieracza Tak d ugo, jak przycisk jest wciúniíty - podbieracz unosi sií w gûrí 8. Opuszczanie podbieracza NacisnπÊ na krûtko przycisk - podbieracz opuszcza sií i pozostaje w pozycji p ywajπcej - symbol na wyúwietlaczu 3. Chowanie belki noøowej Tak d ugo, jak przycisk jest wciúniíty - belka noøowa porusza sií w kanale Gdy belka nie jest ca kowicie schowana - na wyúwietlaczu úwieci sií symbol 4. Wysuwanie belki noøowej Tak d ugo, jak przycisk jest wciúniíty - belka noøowa wysuwa sií z kana u bezciúnieniowo. W przypadku, gdy belki nie moøna wysunπê bez uøycia ciúnienia, naleøy uøyê zewnítrznych przyciskûw. Gdy belka noøowa nie zostanie wysuniíta ca kowicie - na wyúwietlaczu úwieci sií symbol 0701_-Power-Control_
