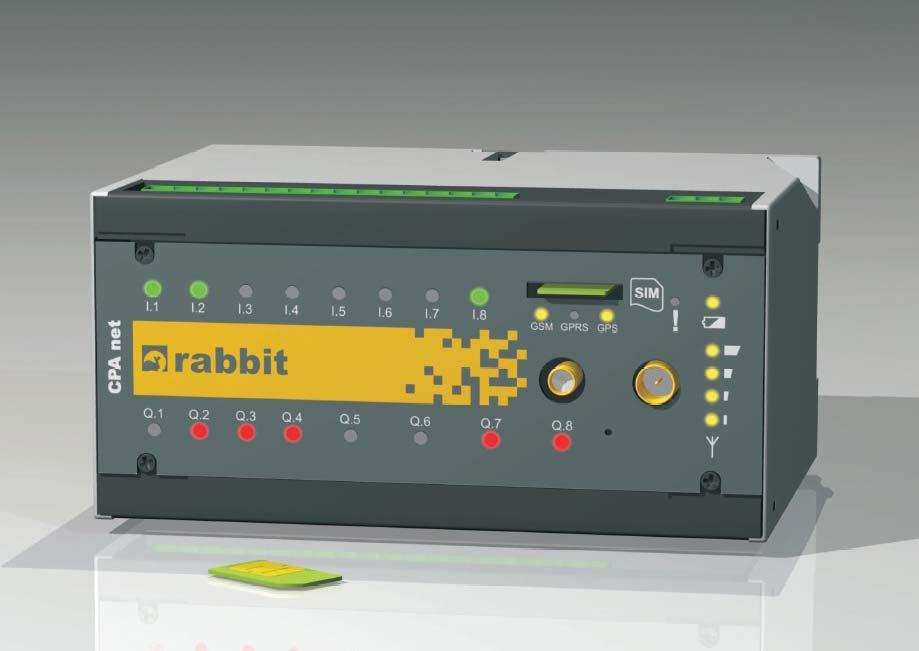

1 72 CPA net ñ system sterowania oúwietleniem ulicznym CPA net system sterowania oświetleniem ulicznym Arkadiusz Kuziak CPA net firmy Rabbit to nowy system zdalnego monitorowania i zarzπdzania oúwietleniem przez stroní www w czasie rzeczywistym z pozycji komputera oraz urzπdzenia mobilnego. Rozwiπzanie pozwala na inteligentne sterowanie oúwietleniem w zaleønoúci od warunkûw pogodowych i natíøenia ruchu ulicznego. Sterownik CPA net posiada wbudowany odbiornik GPS, dziíki czemu urzπdzenie samo oblicza optymalne czasy wschodu i zachodu s oòca w zaleønoúci od po oøenia geograficznego. Jest jednak przy tym systemem swobodnie programowalnym, tak wiíc o wszystkich ustawieniach, czasach i trybach pracy moøe decydowaê uøytkownik ñ zgodnie z w asnymi potrzebami. Z GPS pobierany jest dok adny czas, co eliminuje koniecznoúê okresowej korekty zegara w urzπdzeniu. Po zamontowaniu sterownika w szafie oúwietleniowej nastípuje jego automatyczna lokalizacja na mapie strony www. Kaødy uøytkownik po zalogowaniu sií na swoje konto pod adresem ma wglπd we w asnπ strukturí oúwietleniowπ na interesujπcym go obszarze (miasta, gminy). Korzystajπc z CPA net istnieje moøliwoúê przeprowadzania wszelkich analiz dotyczπcych: poboru mocy, zuøycia Rys. 2. Schemat dzia ania systemu CPA net energii, sytuacji alarmowych oraz parametrûw sieci. Schemat na rys. 2 przedstawia zasadí dzia ania systemu CPA net. W aúciwoúci systemu Rys. 1. CPA net ñ nowy system zdalnego monitorowania i zarzπdzania oúwietleniem 72 Rozwiπzanie firmy Rabbit oferuje: ï pe nπ kontrolí i zarzπdzanie przez stroní www w czasie rzeczywistym, ï komunikacjí GPRS, SMS, CSD, ï synchronizacjí czasu GPS, ï automatycznπ konfiguracjí w zaleønoúci od po oøenia geograficznego, ï analizí parametrûw sieci, ï analizí sytuacji alarmowych, ï system raportowania, ï funkcjí Ñzapal oúwietlenie sms-emî (funkcjonalnoúê omûwiona szerzej w poprzednim wydaniu magazynu Elektrosystemy). Uøytkownik korzystajπcy z systemu CPA net otrzymuje udogodnienia takie jak: ï prosta obs uga oraz instalacja sterownika, marzec 2010

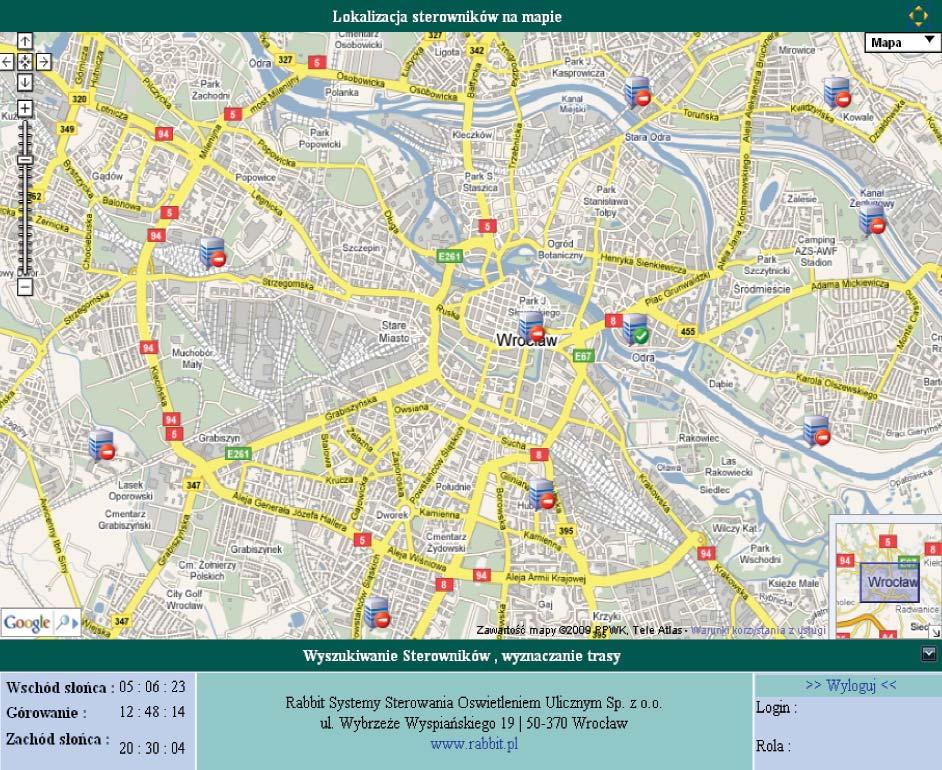

2 CPA net ñ system sterowania oúwietleniem ulicznym 73 Rys. 3. Po zamontowaniu sterownika CPA net w szafie oúwietleniowej nastípuje automatyczna lokalizacja sterownika na mapie strony ï obs uga, zarzπdzanie i monitoring z dowolnego komputera pod πczonego do Internetu, ï moøliwoúê szybkiej reakcji na sytuacje alarmowe. W zakresie zarzπdzania przez CPA net do istotnych funkcjonalnoúci naleøy zaliczyê: ï dostíp z dowolnego komputera, laptopa, palmtopa, iphone z dostípem do Internetu, ï autoryzacjí uøytkownikûw, ï dwa poziomy dostípu: Uøytkownik, Obserwator, ï zapis i odczyt wszystkich parametrûw, ï archiwizacjí danych alarmowych i pomiarowych. Kaødy uøytkownik otrzymuje swûj login i has o. Po zalogowaniu sií na swoje konto pod adresem dostípny jest wglπd w strukturí oúwietleniowπ na danym obszarze (miasto, gmina). Liczba uøytkownikûw przypisana do jednego konta moøe byê praktycznie nieograniczona. Uøytkownikom jednego konta moøna nadaê rûøne statusy uprawnieò: ï status: Uøytkownik, ï status: Obserwator. Status Uøytkownika jest statusem aktywnym ñ pozwala na zarzπdzanie sterownikami i grupami sterownikûw CPA net. Status Obserwatora jest statusem biernym ñ pozwala na poruszanie sií po stronie systemu, przeglπdanie treúci oraz wglπd we wszelkiego rodzaju ustawienia itp. Po zamontowaniu sterownika CPA net w szafie oúwietleniowej nastípuje automatyczna lokalizacja sterownika na mapie strony (rys. 3). Automatycznie sterownik ten pokazuje sií rûwnieø w tabeli sterownikûw na stronie Kaøde urzπdzenie (sterownik CPA) jest widoczne na mapie strony www i moøna je, nawet z tej pozycji, edytowaê (korzystajπc z funkcji Ñedycjaî lub Ñpo πczî) i wprowadzaê zmiany. Kaøde urzπdzenie automatycznie wczytuje swoje w asne IP. W celu identyfikacji wprowadzany jest ponadto numer danego sterownika oraz numer karty SIM. Dodatkowe pola uøytkownik wype nia w czytelny dla siebie sposûb. Przy kaødym sterowniku do dyspozycji Personifikacja Rys. 4. Przyk adowy ekran statusu sterownika R E K L A M A 1/8 73

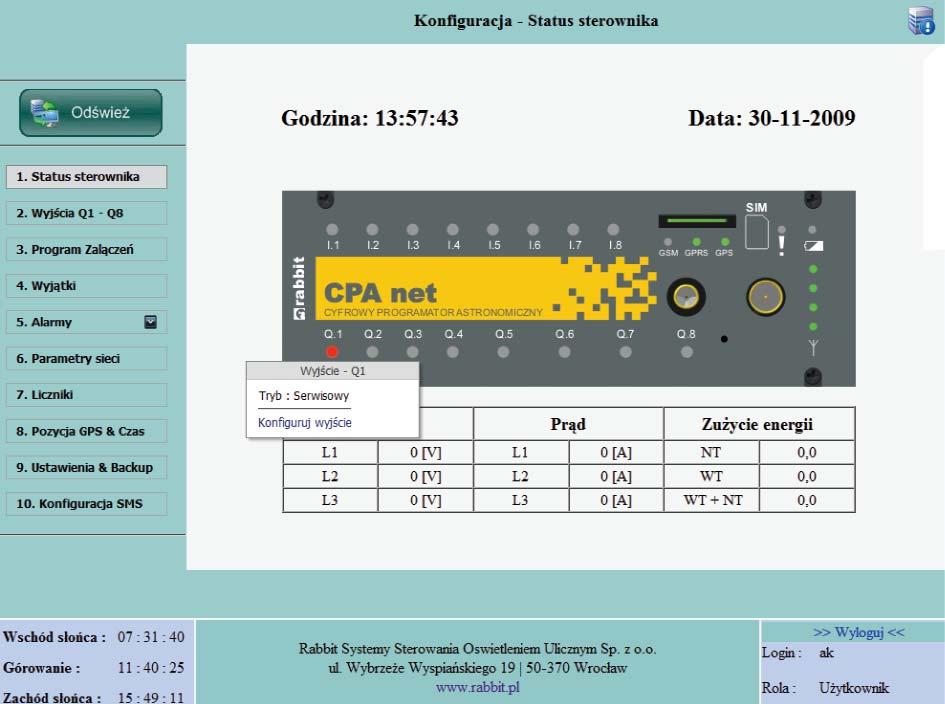

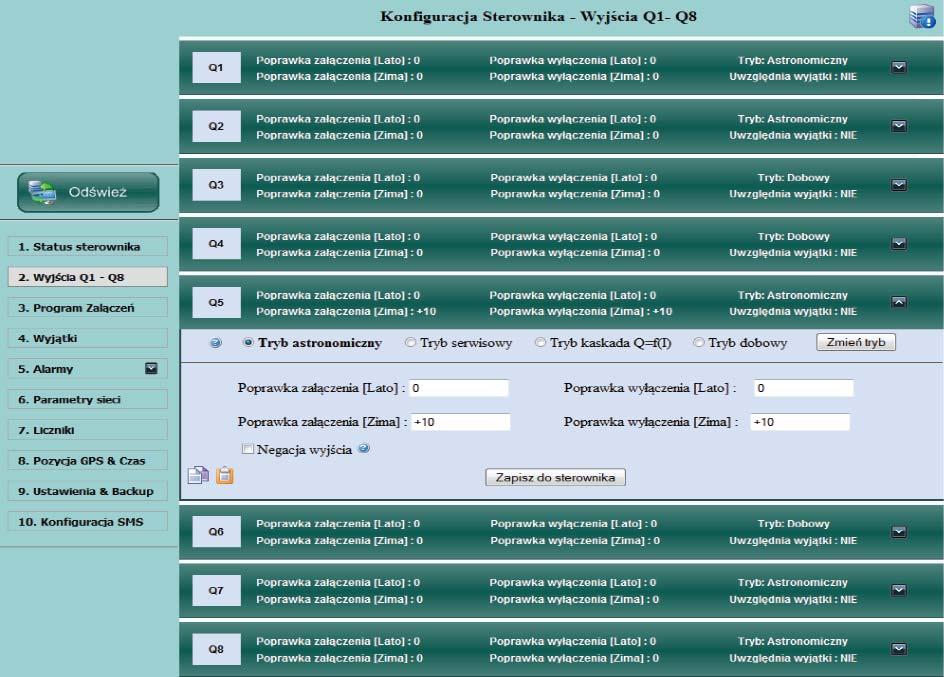

3 74 CPA net ñ system sterowania oúwietleniem ulicznym Edycja i konfiguracja sterownika Status sterownika Graficzna wizualizacja statusu sterownika pokazuje, jak w danej chwili (data i godzina) pracuje urzπdzenie. W przyk adzie na rys. 4 wyjúcie Q1 ñ jest w πczone w trybie serwisowym i wskazane sπ wartoúci takie jak prπd, napiície, zuøycie energii. Istnieje moøliwoúê konfiguracji ustawieò danego wyjúcia. Rys. 5. Ekran konfiguracji wyjúê sterownika CPA net jest osiem wyjúê oraz osiem wejúê. Kaøde urzπdzenie pozwala takøe na budowanie w asnej biblioteki plikûw, ktûre u atwiπ prací. Mogπ to byê np. schematy elektryczne poszczegûlnych szaf, zdjícia, inna dokumentacja techniczna itp. Konfiguracja oúmiu wyjúê Kaøde z oúmiu wyjúê jest swobodnie programowalne (rys. 5). Do wyboru sπ cztery tryby pracy: ï tryb astronomiczny ñ dedykowany do sterowania oúwietleniem, ï tryb serwisowy ñ w πczenie lub wy πczenie w danej chwili, ï tryb kaskadowy ñ funkcja kaskady, ï tryb dobowy ñ dedykowany do sterowania dowolnym procesem. Rys. 6. Okna programûw za πczeò dla wyjúê Q1- Q8 74 marzec 2010

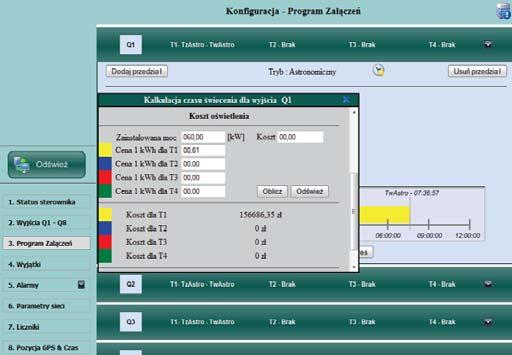

4 CPA net... Rys. 7. Dla kaødego z wyjúê moøna przeprowadziê kalkulacjí czasu úwiecenia oraz kosztûw w wybranych przedzia ach czasowych oraz sumarycznie O tym, jaki tryb ma byê zastosowany przy kaødym z oúmiu wyjúê Q decyduje uøytkownik. W trybach dobowym i astronomicznym moøna rûwnieø zastosowaê poprawki dla lata i zimy. Program za πczeò Kaøde z oúmiu wyjúê Q moøna zaprogramowaê nie tylko w dowolnym trybie, ale takøe z dowolnym czasem pracy (úwiecenia). W panelu systemu CPA net moøna tworzyê programy za πczeò, na przyk ad: ï wyjúcie Q1: tryb astronomiczny, w πczy sií (godzina 15: 47: 14) i wy πczy (godzina 07: 35: 39) zgodnie z czasem zachodu i wschodu s oòca, ï wyjúcie Q2: tryb astronomiczny, za πczy sií i wy πczy zgodnie z czasem zachodu i wschodu s oòca, ponadto zastosowana zosta a przerwa nocna od godziny 02: 00 do 04: 00 nad ranem, ï wyjúcie Q3: tryb dobowy, zastosowano trzy przedzia y czasowe; w trybie dobowym moøna takøe skorzystaê z za πczeò lub wy- πczeò astronomicznych, ï wyjúcie Q4: tryb dobowy, stworzono cztery dowolne przedzia- y czasowe sterowania procesem, ï wyjúcie Q5 (wybrano tryb astronomiczny): w πczy sií o 15: 57: 14 (czyli 10 minut po astronomicznym zachodzie s oòca), zaú wy πczy sií o 7: 45: 39 (czyli 10 minut po astronomicznym R E K L A M A Rys. 8. Konfiguracja wyjπtku

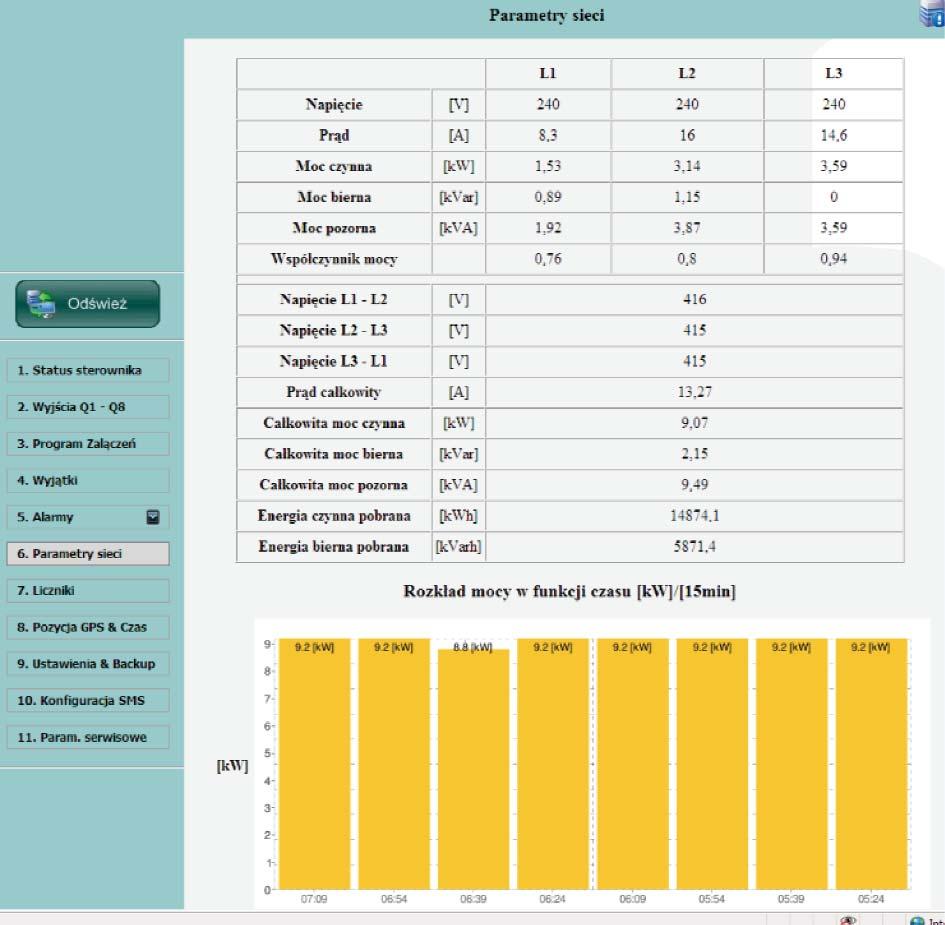

5 76 CPA net ñ system sterowania oúwietleniem ulicznym ï wyjúcie Q8 (wybrano tryb kaskadowy): w tej sytuacji wyjúcie Q8 zostanie za πczone wtedy, gdy na wejúciu pierwszym (I1) lub wejúciu Ûsmym (I8) pojawi sií sygna. Dla kaødego z wyjúê moøna przeprowadziê kalkulacjí czasu úwiecenia oraz kosztûw w wybranych przedzia ach czasowych oraz sumarycznie. Ekrany ustawieò dla wyjúê Q1-Q8 pokazuje rysunek 6. Wyjπtki Kaødemu sterownikowi moøna przypisaê 10 wyjπtkûw. Kaødy taki wyjπtek moøna powiπzaê z wybranymi wyjúciami (Q1- -Q8). Przyk adowy wyjπtek (rys. 8): roku: iluminacja katedry bídzie za πczona w Nowy Rok znacznie d uøej niø w pozosta ych dniach, w tym przypadku zostanie w πczona i wy πczona zgodnie z czasem zachodu i wschodu s oòca (wyjúcie Q7). Podobnie z iluminacjπ mostu (wyjúcie Q8). Rys. 9. Okno parametrûw sieci wchodzie s oòca) ñ ze wzglídu na zastosowane dla zimy 10 minutowe dodatnie poprawki na za πczenie i wy πczenie, ï wyjúcie Q6 (wybrano tryb dobowy): zastosowano cztery przedzia y czasowe w godzinach odpowiednio (6:00-10:00; 11:00-15:00; 16:00-20:00; 21:00-1:00), ï wyjúcie Q7 (wybrano tryb serwisowy): za πcz wyjúcie lub wy πcz wyjúcie w tym momencie, Alarmy DostÍpne alarmy systemu CPA net to: ï alarm zaniku ñ powrotu zasilania, ï alarmy obwodûw wejúciowych, ï alarmy obwodûw wyjúciowych, ï alarmy poboru mocy, ï alarmy parametrûw sieci (prπd, napiície), ï powiadomienia sms. Powiadomienia alarmowe w postaci sms mogπ byê przypisane specjalnym ñ wpisanym przez uøytkownika w panelu sterowania systemu CPA net ñ numerom telefonûw. Moøe to byê maksymalnie piíê numerûw, najlepiej osûb, s uøb ktûre odpowiadajπ za prawid owe funkcjonowanie oúwietlenia w danej lokalizacji. Samπ treúê komunikatu moøna edytowaê, czyli opisywaê w jak najbardziej czytelny i przejrzysty sposûb. Parametry sieci CPA net pozwala na przeprowadzenie wszelkich analiz dotyczπcych parametrûw sieci (rys. 9), w panelu ilustrowany jest rûwnieø wykres rozk adu mocy w funkcji czasu. W celu analizy parametrûw sieci moøna wybieraê i ustawiaê w aúciwπ przek adnií licznika. Rys. 10. Jeden z przyk adowych raportûw: raport stanu zasilania z ostatnich dwûch tygodni dla sterownika testowego przy ulicy WroÒskiego 14b o numerze: oraz karty SIM: Ustawienia i backup Podczas eksploatacji systemu uøytkownik tworzy w asnπ historií ustawieò ñ istnieje moøliwoúê zapisywania wybranych ustawieò i przywracania ich lub kopiowania wtedy, kiedy jest to potrzebne. marzec 2010

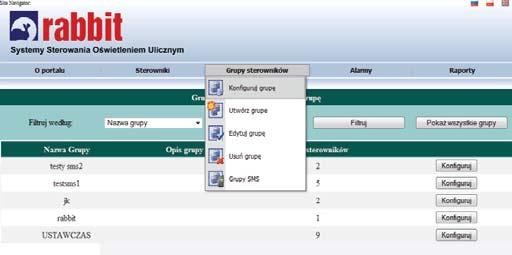

6 CPA net... Rys. 11. Edycja grupy sterownikûw Za πcz oúwietlenie sms-em CPA net oferuje funkcjí, ktûra pozwala, by kaødy mieszkaniec znajπcy has o oraz specjalny numer telefonu i znajdujπcy sií w sytuacji tego wymagajπcej mûg zapaliê oúwietlenie wysy ajπc wiadomoúê sms. W panelu urzπdzenia istnieje moøliwoúê ustawienia np.: has a, czasu trwania takiego za πczenia, przedzia u czasowego, w ktûrym za πczenie takie moøe mieê miejsce, wybrania wyjúcia (od Q1 do Q8) ktûre moøe byê za πczane poprzez funkcjí Ñzapal oúwietlenie sms-emî. Raporty System CPA net generuje nastípujπce raporty: ï raporty zaniku ñ powrotu zasilania, ï raporty obwodûw wejúciowych, ï raporty obwodûw wyjúciowych, ï raporty poboru mocy, ï raporty parametrûw sieci (prπd, napiície), ï raporty dobowe stanu oúwietlenia, ï raporty miesiíczne stanu oúwietlenia, ï umoøliwia rûwnieø eksport raportûw do formatu PDF, Excel. Praca na grupach sterownikûw Sterowniki moøna swobodnie dodawaê, usuwaê, edytowaê. W celu u atwienia zarzπdzania w panelu systemu, sterowniki CPA net moøna przypisywaê do stworzonych przez siebie grup (rys. 11). WÛwczas sterowanie kaødym z zegarûw CPA net indywidualnie, moøna zastπpiê zarzπdzaniem poszczegûlnymi grupami ñ oszczídzajπc czas i iloúê przeprowadzanych operacji. R E K L A M A BezpieczeÒstwo Strony dostípu do wszystkich parametrûw sterownikûw sπ szyfrowane. PoufnoúÊ transmisji danych pomiídzy serwerem a uøytkownikiem zapewnia protokû SSL. Arkadiusz Kuziak Autor jest pracownikiem firmy Rabbit Rabbit Wroc aw ul. Wybrzeøe WyspiaÒskiego 19 tel./fax (71) , , , rabbit@rabbit.pl
