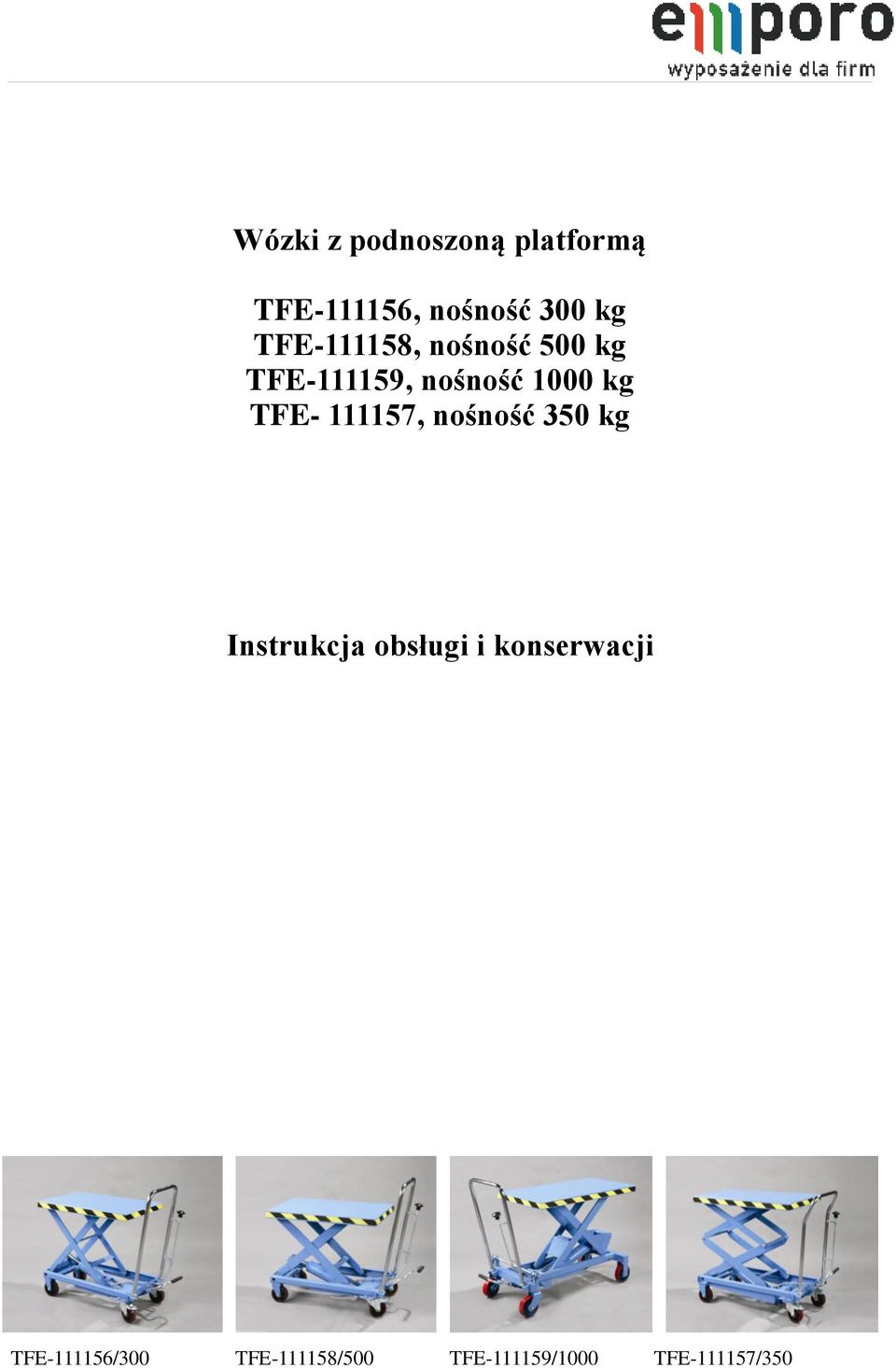

1 Wózki z podnoszoną platformą TFE , nośność 300 kg TFE , nośność 500 kg TFE , nośność 1000 kg TFE , nośność 350 kg Instrukcja obsługi i konserwacji TFE /300 TFE /500 TFE /1000 TFE /350

2 ZASTOSOWANIE Wózki z podnoszoną platformą przeznaczone są do podnoszenia, ustalania pozycji oraz transport ciężkich i średnio ciężkich ładunków w warsztatach, magazynach, liniach montażowych i serwisowych, przy maszynach, itp. Przed użyciem wózka z podnoszoną platformą należy dokładnie zapoznać się z niżej podanymi instrukcjami. Instrukcję należy następnie odłożyć w takim miejscu, aby zawsze znajdowała się w w przypadku potrzeby w pobliżu. W przypadku zagubienia instrukcji lub utraty tabliczek ostrzegawczych należy skontaktować się bezpośrednio z zakładem produkcyjnym dostawcy i poprosić o zastępcze egzemplarze. Szczególną uwagę należy poświęcić punktowi 1 - Ostrzeżenia, których nie przestrzeganie może prowadzić do poważnych i śmiertelnych zranień oraz punktowi 2 Uwagi, gdzie nie dotrzymanie poszczególnych punktów oznacza zagrożenie, możliwość odniesienia lekkich obrażeń lub szkody majątkowej. I. OSTRZEŻENIA! 1. Do mechanizmu krzyżakowego nie wkładać żadnych części ciała. 2. Nie należy pozwolić na przebywanie innych osób przed lub za wózkiem z podnoszoną platformą w czasie jego ruchu. 3.Wózek nie powinien być przemieszczany ani obracany przy podniesionej platformie. Występuje zagrożenie upadku ładunku. 4. Nie należy wchodzić pod platformę. 5. Nie należy stać w torze jazdy kół jednych. 6. Nie należy przekraczać maks. dopuszczalnej nośności. W żadnym przypadku nie należy przeciążać platformy. 7. Podczas ruchu platformy należy unikać nierówności i pochylonych płaszczyzn podłoża. Występuje zagrożenie upadku ładunku. 8. Platforma nie jest przeznaczona do podnoszenia osób. Może dojść do upadku i odniesienia obrażeń. II. UWAGI! 1. Należy dokładnie przeczytać niniejszą instrukcję i upewnić się, że czynności manipulacyjne z wózkiem z podnoszoną platformą są w pełni zrozumiałe. Nieprawidłowe czynności manipulacyjne mogą spowodować wypadek lub obrażenia. 2. Wózek z podnoszoną platformą stanowi ruchome urządzenie, przeznaczone do podnoszenia i opuszczania ładunku umieszczonego na platformie. Wózek z unoszoną platformą nie może być wykorzystywany do innych celów, niż do których został przeznaczony. 3. Przed użyciem wózka z podnoszoną platformą obsługa powinna być zapoznana i przeszkolona w zakresie przepisów bezpieczeństwa pracy dotyczących transportu i wykonywania czynności manipulacyjnych.

3 4. Nie należy zbyt szybko opuszczać platformy. Może wtedy dojść do upadku ładunku. 5. Należy obserwować pozycję i stabilność ładunku. Należy przerwać obsługę platformy w przypadku stwierdzenia, że ładunek nie jest stabilny. 6. Przy załadunku lub rozładunku platformy powinna być ona zahamowana. 7. Nie należy umieszczać ładunku z boku lub na końcu platformy. Ładunek powinien być rozłożony co najmniej na 80% powierzchni platformy. 8. Nie należy używać platformy dla chwiejnych, niewyrównanych i swobodnie rozłożonych ładunków. 9. Czynności konserwacyjne należy wykonywać zgodnie z instrukcją konserwacji znajdującą się w instrukcji obsługi. 10. Zabrania się dokonywania zmian konstrukcyjnych w platformie bez pisemnej zgody producenta. 11. Podczas konserwacji należy usunąć ładunek z platformy i stosować zderzaki zabezpieczające, uniemożliwiające samowolne opuszczenie platformy. 12. Platforma przystosowana jest do użytkowania w normalnym środowisku pracy. III. PODSTAWOWE PARAMETRY TECHNICZNE: Typ TF nośność kg max. wysokość mm podnoszenia min. wysokość mm załadunku platforma robocza - długość - szerokość mm wysokość masa kg IV. MONTAŻ 1. Zainstalować rękojeść w dolnej części ramy nośnej i umocować ją za pomocą dwóch śrub M Włożyć pedał nożny do otworu dla pedału i zabezpieczyć go śrubą M8. 3. Umocować drążek z obrotową osłoną regulacyjną i zabezpieczyć go za pomocą zestawu śrubowego M5.

4 V. STOSOWANIE I OBSŁUGA PLATFORMY 1.Hamowanie Podczas załadunku i rozładunku platformy wózek powinien być zahamowany. Również w przypadku, gdy platforma nie jest praktycznie używana, należy ją zahamować w taki sposób, aby nie mogło dojść do samowolnego ruchu. Koła obrotowe są z prawej strony wyposażone w hamulec. W celu zahamowania koła należy nacisnąć pedał hamulca. W celu zwolnienia hamulca należy uwolnić pedał. 2. Podnoszenie platformy Nacisnąć pedał podnoszenia tyle razy, dopóki platforma nie osiągnie wymaganej wysokości. Po osiągnięciu najwyższego położenia platforma nie zmienia swojego położenia, nawet po naciśnięciu pedału podnoszenia. Platformę, po osiągnięciu najwyższego położenia, należy lekko opuścić. Siłownik hydrauliczny skonstruowany jest w taki sposób, aby utrzymywał poziom platformy. Układ hydrauliczny posiada ponadto taką konstrukcję, że z upływem czasu dochodzi do samowolnego opuszczenia się platformy. Uwaga, platforma nie pozostaje stale w podniesionym położeniu. 3. Opuszczanie platformy Po naciśnięciu dźwigni opuszczania dochodzi do opuszczenia platformy. Platforma Rękojeść sterująca Dźwignia opuszczania Mechanizm krzyżakowy Pedał podnoszenia Agregat hydrauliczny Pedał hamulca

5 VI. KONSERWACJA Codzienne czynności konserwacyjne mają na celu znalezienie uszkodzeń i usterek na wózku z podnoszoną platformą. Przed użyciem wózka należy zawsze sprawdzić podnoszoną platformę i zwrócić uwagę przede wszystkim na poniższe sygnały ostrzegawcze: - porysowania, pogięcia lub szczeliny w podnoszonej platformie - wyciek oleju z siłownika - pionowe przesunięcie platformy - nierównomierny ruch kółek - brak 100% działania hamulców - sprawdzić, czy wszystkie śruby i nakrętki są prawidłowo dokręcone. Platforma nie powinna być używana, jeśli została na niej znalezione jakiekolwiek uszkodzenie lub usterka! Co miesiąc należy przesmarować punkty smarownicze: - uchwyt siłownika... olej - powierzchnię trącą rolek... smar - kołek sprzęgający...olej - punkt montażu pedału...olej - środkowy kołek sprzęgający...olej - przegub... smar - smarowniczki...smar - układ hydrauliczny Olej hydrauliczny należy wymienić raz w roku. Rolki Kołek sprzęgający Środkowy kołek sprzęgający Smarowniczka Uchwyt siłownika Przegub Pedał EMPORO, Sp. z o.o. ul.kminkowa Krzeptów tel.: fax: mail: emporo@emporo.pl Rejestracja w Sądzie Rejonowym dla Wrocławia-Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego Nr KRS Kapitał Zakładowy: zł. Siedziba: ul.kminkowa 1, Krzeptów
