(13) B1 RZECZPOSPOLITAPOLSKA (12) OPIS PATENTOWY (19) PL (1) PL B1 B65G 23/08 E21F 13/08. Jan Hajduk, Łęczna, PL

Transkrypt

1 RZECZPOSPOLITAPOLSKA (12) OPIS PATENTOWY (19) PL (1) (13) B1 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) IntCl6 B65G 47/54 B65G 23/08 E21F 13/08 (54) Stacja zwrotna przenośnika taśmowego (73) Uprawniony z patentu: (43) Zgłoszenie ogłoszono: Przedsiębiorstwo Wielobranżowe BUP 10/95 "VALBOT" Sp. z o.o., Lublin, PL (72) Twórcy wynalazku: (45) O udzieleniu patentu ogłoszono: Waldemar Świątkowski, Lublin, PL WUP 09/98 Bolesław Bańbuła, Lublin, PL Jan Hajduk, Łęczna, PL PL B1 (57) Stacja zwrotna przenośnika taśmowego, znamienna tym, że posiada dwie równoległe belki (1) wzdłużne, składające się z trzech segmentów łączonych ze sobą śrubami w dwóch płaszczyznach, poziomej i pionowej, połączonych prostopadłymi łącznikami (2) i wyposażonych od dołu każda w dwie niezależnie sterowane podpory (3) hydrauliczne o nastawnej wysokości, z jednych końców belek mocowana jest śrubami obudowa (4) bębna zwrotnego taśmociągu, do której mocowany jest zespół (5) do przekładki stacji zwrotnej, górne krawędzie belek stanowią jezdnię dla ślizgu (6) wyposażonego w obrotnicę (7) i przegub (8) poziomy, na którym spoczywa przenośnik współpracujący ze stacją zwrotną przenośnika taśmowego, od góry belki (1) na całej swojej długości posiadają wklęsłe łoża (9), w których umieszczone są cięgna (10), po których od zapadek (11) do ślizgu (6) mocowane są siłowniki (12) hydrauliczne przemieszczające stację zwrotną przenośnika taśmowego lub ślizg (6) z przenośnikiem współpracującym ze stacją zwrotną przenośnika taśmowego. Fig.1

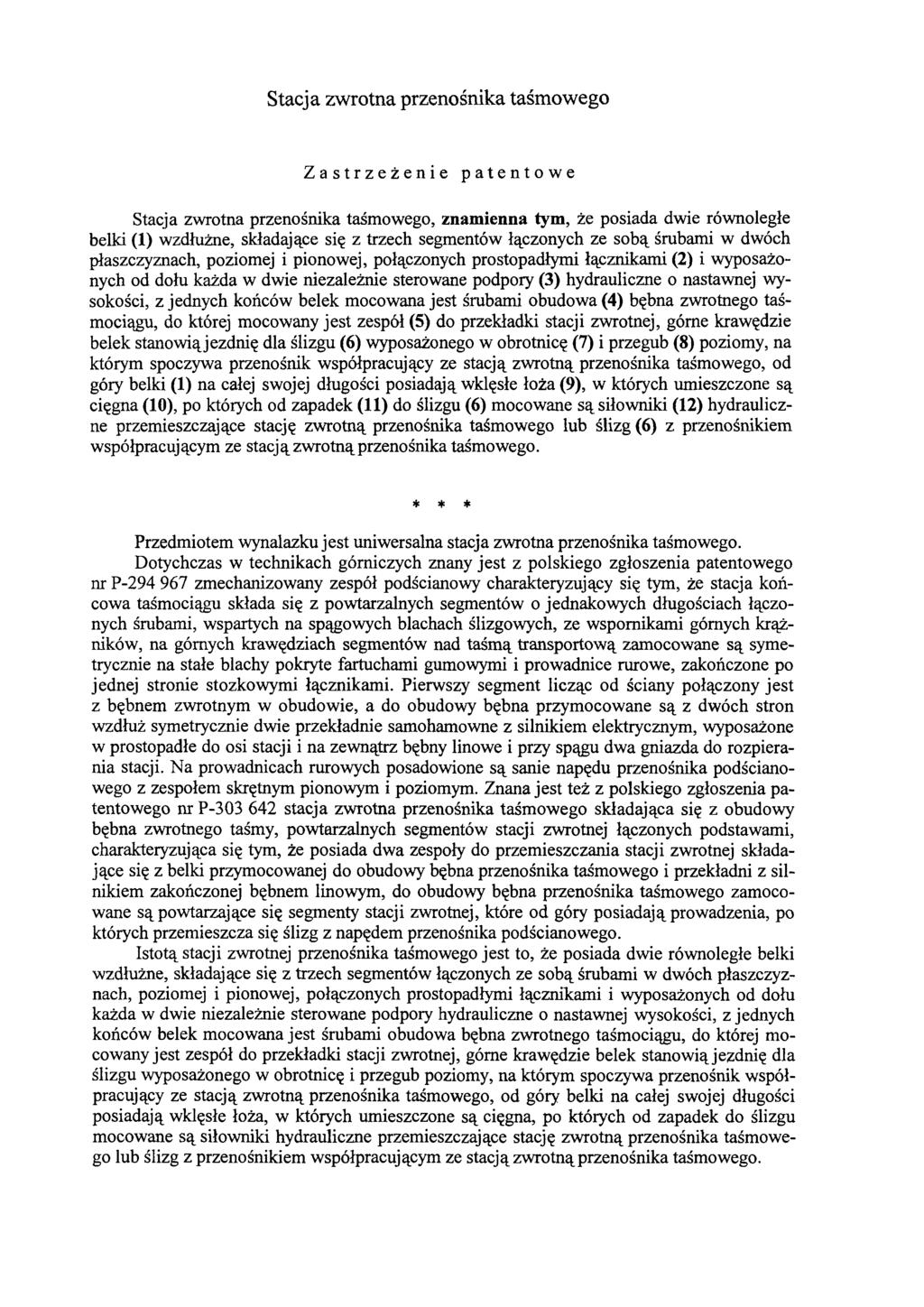

2 Stacja zwrotna przenośnika taśmowego Zastrzeżenie patentowe Stacja zwrotna przenośnika taśmowego, znamienna tym, że posiada dwie równoległe belki (1) wzdłużne, składające się z trzech segmentów łączonych ze sobą śrubami w dwóch płaszczyznach, poziomej i pionowej, połączonych prostopadłymi łącznikami (2) i wyposażonych od dołu każda w dwie niezależnie sterowane podpory (3) hydrauliczne o nastawnej wysokości, z jednych końców belek mocowana jest śrubami obudowa (4) bębna zwrotnego taśmociągu, do której mocowany jest zespół (5) do przekładki stacji zwrotnej, górne krawędzie belek stanowią jezdnię dla ślizgu (6) wyposażonego w obrotnicę (7) i przegub (8) poziomy, na którym spoczywa przenośnik współpracujący ze stacją zwrotną przenośnika taśmowego, od góry belki (1) na całej swojej długości posiadają wklęsłe łoża (9), w których umieszczone są cięgna (10), po których od zapadek (11) do ślizgu (6) mocowane są siłowniki (12) hydrauliczne przemieszczające stację zwrotną przenośnika taśmowego lub ślizg (6) z przenośnikiem współpracującym ze stacją zwrotną przenośnika taśmowego. * * * Przedmiotem wynalazku jest uniwersalna stacja zwrotna przenośnika taśmowego. Dotychczas w technikach górniczych znany jest z polskiego zgłoszenia patentowego nr P zmechanizowany zespół podścianowy charakteryzujący się tym, że stacja końcowa taśmociągu składa się z powtarzalnych segmentów o jednakowych długościach łączonych śrubami, wspartych na spągowych blachach ślizgowych, ze wspornikami górnych krążników, na górnych krawędziach segmentów nad taśmą transportową zamocowane są symetrycznie na stałe blachy pokryte fartuchami gumowymi i prowadnice rurowe, zakończone po jednej stronie stożkowymi łącznikami. Pierwszy segment licząc od ściany połączony jest z bębnem zwrotnym w obudowie, a do obudowy bębna przymocowane są z dwóch stron wzdłuż symetrycznie dwie przekładnie samohamowne z silnikiem elektrycznym, wyposażone w prostopadłe do osi stacji i na zewnątrz bębny linowe i przy spągu dwa gniazda do rozpierania stacji. Na prowadnicach rurowych posadowione są sanie napędu przenośnika podścianowego z zespołem skrętnym pionowym i poziomym. Znana jest też z polskiego zgłoszenia patentowego nr P stacja zwrotna przenośnika taśmowego składająca się z obudowy bębna zwrotnego taśmy, powtarzalnych segmentów stacji zwrotnej łączonych podstawami, charakteryzująca się tym, że posiada dwa zespoły do przemieszczania stacji zwrotnej składające się z belki przymocowanej do obudowy bębna przenośnika taśmowego i przekładni z silnikiem zakończonej bębnem linowym, do obudowy bębna przenośnika taśmowego zamocowane są powtarzające się segmenty stacji zwrotnej, które od góry posiadają prowadzenia, po których przemieszcza się ślizg z napędem przenośnika podścianowego. Istotą stacji zwrotnej przenośnika taśmowego jest to, że posiada dwie równoległe belki wzdłużne, składające się z trzech segmentów łączonych ze sobą śrubami w dwóch płaszczyznach, poziomej i pionowej, połączonych prostopadłymi łącznikami i wyposażonych od dołu każda w dwie niezależnie sterowane podpory hydrauliczne o nastawnej wysokości, z jednych końców belek mocowana jest śrubami obudowa bębna zwrotnego taśmociągu, do której mocowany jest zespół do przekładki stacji zwrotnej, górne krawędzie belek stanowią jezdnię dla ślizgu wyposażonego w obrotnicę i przegub poziomy, na którym spoczywa przenośnik współpracujący ze stacją zwrotną przenośnika taśmowego, od góry belki na całej swojej długości posiadają wklęsłe łoża, w których umieszczone są cięgna, po których od zapadek do ślizgu mocowane są siłowniki hydrauliczne przemieszczające stację zwrotną przenośnika taśmowego lub ślizg z przenośnikiem współpracującym ze stacją zwrotną przenośnika taśmowego.

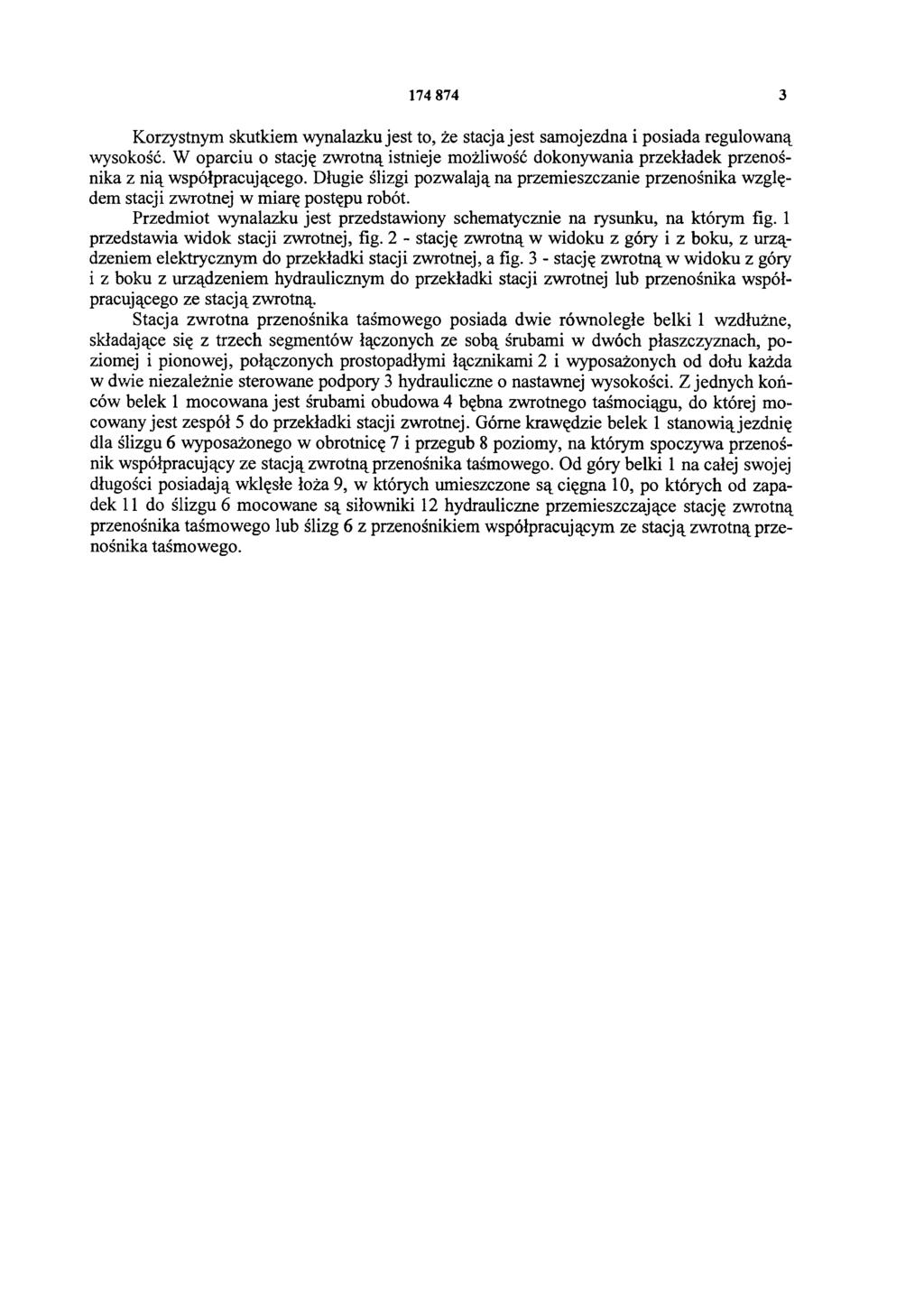

3 Korzystnym skutkiem wynalazku jest to, że stacja jest samojezdna i posiada regulowaną wysokość. W oparciu o stację zwrotną istnieje możliwość dokonywania przekładek przenośnika z nią współpracującego. Długie ślizgi pozwalają na przemieszczanie przenośnika względem stacji zwrotnej w miarę postępu robót. Przedmiot wynalazku jest przedstawiony schematycznie na rysunku, na którym fig. 1 przedstawia widok stacji zwrotnej, fig. 2 - stację zwrotną w widoku z góry i z boku, z urządzeniem elektrycznym do przekładki stacji zwrotnej, a fig. 3 - stację zwrotną w widoku z góry i z boku z urządzeniem hydraulicznym do przekładki stacji zwrotnej lub przenośnika współpracującego ze stacją zwrotną. Stacja zwrotna przenośnika taśmowego posiada dwie równoległe belki 1 wzdłużne, składające się z trzech segmentów łączonych ze sobą śrubami w dwóch płaszczyznach, poziomej i pionowej, połączonych prostopadłymi łącznikami 2 i wyposażonych od dołu każda w dwie niezależnie sterowane podpory 3 hydrauliczne o nastawnej wysokości. Z jednych końców belek 1 mocowana jest śrubami obudowa 4 bębna zwrotnego taśmociągu, do której mocowany jest zespół 5 do przekładki stacji zwrotnej. Górne krawędzie belek 1 stanowią jezdnię dla ślizgu 6 wyposażonego w obrotnicę 7 i przegub 8 poziomy, na którym spoczywa przenośnik współpracujący ze stacją zwrotną przenośnika taśmowego. Od góry belki 1 na całej swojej długości posiadają wklęsłe łoża 9, w których umieszczone są cięgna 10, po których od zapadek 11 do ślizgu 6 mocowane są siłowniki 12 hydrauliczne przemieszczające stację zwrotną przenośnika taśmowego lub ślizg 6 z przenośnikiem współpracującym ze stacją zwrotną przenośnika taśmowego.

4 Fig.2

5 Fig.3

6 Fig.1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 2,00 zł
