WZORU UŻYTKOWEGO PL Y1 G07F 5/00 ( ) H05K 5/00 ( ) MBS COMPUTERGRAPHIK Sp. z o.o., Błonie, PL

Transkrypt

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. G07F 5/00 ( ) H05K 5/00 ( ) (54) Obudowa automatu użytkowego (43) Zgłoszenie ogłoszono: BUP 13/07 (73) Uprawniony z prawa ochronnego: MBS COMPUTERGRAPHIK Sp. z o.o., Błonie, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/08 (72) Twórca(y) wzoru użytkowego: Lech Borejszo, Grodzisk Mazowiecki, PL Edward Siekierski, Błonie, PL Janusz Zawadzki, Warszawa, PL PL Y1

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest obudowa automatu użytkowego, zwłaszcza automatu przyjmującego opłaty w postaci monet, banknotów, żetonów lub karty elektroniczne, składająca się ze stałego korpusu i pokrywy. Znane są automaty użytkowe przeznaczone do przyjmowania opłat w postaci monet, banknotów, żetonów lub karty elektroniczne, składająca się ze stałego korpusu i pokrywy, zaopatrzone w zamek. Zamek ten składa się z płaskich rygli mających podłużne wycięcia, za pomocą których są osadzone przesuwnie wzdłuż wewnętrznej ścianki obudowy na trzpieniach zamocowanych do tej ścianki. Ponadto zamek jest wyposażony w mechanizm blokujący, złożony z prętów blokujących. Każdy z rygli ma kształtowe wycięcia otwarte z jednej strony oraz ma umieszczone w ich dolnych częściach, podłużne poziome wycięcia dla pręta blokującego mechanizmu blokującego. Obudowa automatu użytkowego, składająca się ze stałego korpusu i pokrywy jest wyposażona w mechanizm zamykający składający się z umieszczonych wewnątrz stałego korpusu w pobliżu jego przednich krawędzi cięgien zakończonych ryglami, zaś drugie końce cięgien są połączone poprzez łącznik z dźwignią osadzoną na wałku ułożyskowanym w obejmie (19) zamocowanej do półki umieszczonej wewnątrz stałego korpusu, natomiast pokrywa jest zaopatrzona w zaczepy rygli i jest połączona wahliwie ze stałym korpusem za pomocą zawiasu składającego się z wałka zamocowanego w dolnej części stałego korpusu oraz z rynienki zamocowanej w dolnej części pokrywy, a ponadto pokrywa jest zaopatrzona w drzwiczki mające zamek i osadzone wahliwie w pokrywie za pomocą zawiasu, przy czym obudowa jest zaopatrzona w cięgno ograniczające ruch pokrywy zamocowane jednym końcem w pokrywie zaś drugi swobodny koniec cięgna jest zaopatrzony w zaczep. Drzwiczki mogą być zaopatrzone w dodatkowy zamek. Cięgno ograniczające ruch pokrywy jest cięgłem sztywnym lub elastycznym. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig.1 przedstawia obudowę w przekroju wzdłużnym, schematycznie, fig.2 - obudowę z odchylonymi drzwiczkami, w przekroju wzdłużnym, schematycznie, fig.3 - obudowę z odchylona pokrywą w przekroju wzdłużnym, schematycznie, fig.4 - zamocowanie wałka z dźwignią w przekroju wzdłużnym, schematycznie, a fig.5 - ułożyskowanie pokrywy, w przekroju poprzecznym, schematycznie. Obudowa automatu użytkowego składa się z korpusu stałego 1 i pokrywy 2 połączonej wahliwie ze stałym korpusem 2 za pomocą rozłącznego zawiasu składającego się z wałka 9 zamocowanego w dolnej części stałego korpusu 1 oraz z rynienki 20 zamocowanej w dolnej części pokrywy 2. Pokrywa 2 jest zaopatrzona w drzwiczki 3 mające zamek 5 i osadzone wahliwie w pokrywie 2 za pomocą zawiasu 15. Drzwiczki 3 mogą być zaopatrzone w dodatkowy zamek 4.Obudowa jest wyposażona w mechanizm zamykający składający się z umieszczonych wewnątrz stałego korpusu 1 w pobliżu jego przednich krawędzi cięgien 7 zakończonych ryglami 8, których drugie końce są połączone poprzez łącznik 16 z dźwignią 6 osadzoną na wałku 17 ułożyskowanym w obejmie 19 zamocowanej do półki 18 umieszczonej wewnątrz stałego korpusu 1. Półka 18 jest ponadto przeznaczona do ustawiania pojemników (nie pokazanych) środków płatniczych, których zestaw jest określany jako skarbiec. Pokrywa 2 jest zaopatrzona w zaczepy 14 rygli 8. Obudowa jest zaopatrzona w cięgno 10 ograniczające ruch pokrywy 2 zamocowane jednym końcem w górnej części pokrywy 2 zaś drugi swobodny koniec cięgna 10 jest zaopatrzony w zaczep 13, którym zaczepia się występ w korpusie 2. Cięgno 10 ograniczające ruch pokrywy 2 jest cięgłem sztywnym lub cięgłem elastycznym. Zastosowanie rozłącznego zawiasu, za pomocą którego pokrywa 2 jest połączona ze stałym korpusem 1 umożliwia jej łatwe odłączanie od korpusu i pozwala na wymianę wewnętrznych układów automatu. Dostęp do skarbca nie wymaga otwierania pokrywy, lecz jedynie drzwiczek 3. Otworzenie drzwiczek 3 w przypadku zaopatrzenia ich w dodatkowy zamek 4 możliwe jest jedynie za pomocą dwóch kluczy, z których każdy może znajdować się u innej osoby.

3 PL Y1 3 Zastrzeżenia ochronne 1. Obudowa automatu użytkowego, zwłaszcza automatu przyjmującego opłaty w postaci monet, banknotów, żetonów lub karty elektroniczne, składająca się ze stałego korpusu i pokrywy, znamienna tym, że jest wyposażona w mechanizm zamykający składający się z umieszczonych wewnątrz stałego korpusu (1) w pobliżu jego przednich krawędzi cięgien (7) zakończonych ryglami (8), zaś drugie końce cięgien (7) są połączone poprzez łącznik (16) z dźwignią (6) osadzoną na wałku (17) ułożyskowanym w obejmie (19) zamocowanej do półki (18) umieszczonej wewnątrz stałego korpusu (1), natomiast pokrywa (2) jest zaopatrzona w zaczepy (14) rygli (8) i jest połączona wahliwie ze stałym korpusem (2) za pomocą zawiasu składającego się z wałka (9) zamocowanego w dolnej części stałego korpusu (1) oraz z rynienki zamocowanej w dolnej części pokrywy (2), a ponadto pokrywa (2) jest zaopatrzona w drzwiczki (3) mające zamek (5) i osadzone wahliwie w pokrywie (2) za pomocą zawiasu (15), przy czym obudowa jest zaopatrzona w cięgno (10) ograniczające ruch pokrywy (2) zamocowane jednym końcem w pokrywie (2) zaś drugi swobodny koniec cięgna (10) jest zaopatrzony w zaczep (13). 2. Obudowa według zastrz. 1, znamienna tym, drzwiczki (3) są zaopatrzone w dodatkowy zamek (4). 3. Obudowa według zastrz. 1, znamienna tym, że cięgno (10) ograniczające ruch pokrywy (2) jest cięgłem sztywnym. 4. Obudowa według zastrz.1, znamienna tym, że cięgno (10) ograniczające ruch pokrywy (2) jest cięgłem elastycznym.

4 4 PL Y1 Rysunki

5 PL Y1 5

6 6 PL Y1

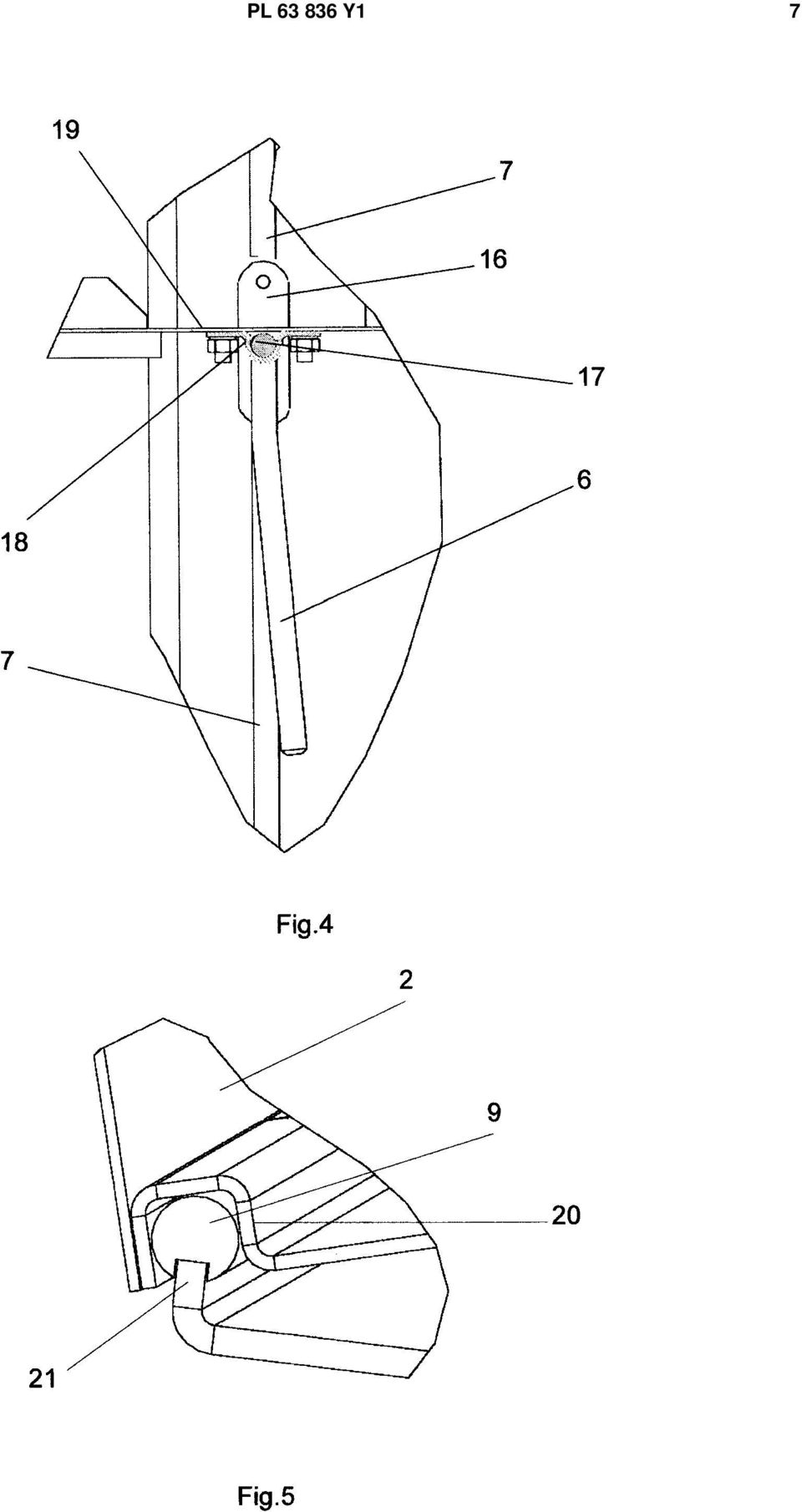

7 PL Y1 7

8 8 PL Y1 Departament Wydawnictw UP RP
