1 Karta rejestracji wideo VTV Instrukcja instalacji Edycja

2 Spis treści Wprowadzenie Wymagania sprzętowe Ustawienia systemowe Windows Opis kart VTV 2.1 Rodzaje kart VTV VTV C VTV C16/ VTV C16/ VTV C2x16/2x Wewnętrzny moduł wejść/ wyjść Sposób połączenia rejestratora VTV z głowicami PTZ Instalacja kilku kart VTV w jednym rejestratorze Oprogramowanie kart VTV 3.1 Instalacja sterowników Instalacja oprogramowania karty VTV Informacja o plikach graficznych, które wykorzystuje rejestrator VTV

3 1.1 Wymagania sprzętowe Poniżej wymienione są zalecane przez producenta konfiguracje komputerów dla kart VTV. Model VTV C4 VTV C16/50/100, VTV C2*16/2*100 Procesor Pentium Celeron 1.7GHz lub szybszy Pentium IV 2.0Ghz lub szybszy Płyta główna System operacyjny Pamięć Dysk twardy Karta graficzna Zasilacz Chipset Intel 865 lub nowszy ( Dla systemów przechwytujących 200 kl/sek zalecana jest płyta Aopen AX4SPE-N VALUE ) Windows 2000/XP 256 MB lub więcej 80G lub więcej ATI Expert 2000 Pro / Geforce 2 MX200 z co najmniej 32 MB RAM lub szybsza 220V 300W 1.2 Ustawienia systemowe Windows Przed pierwszym uruchomieniem rejestratora proszę ustawić następujące opcje systemu Windows: 1) Ustawienia Kosza systemowego We właściwościach Kosza systemowego należy zaznaczyć opcję Nie przenoś plików do Kosza i natychmiast kasuj pliki po usunięciu. 2) Ustawienia wyświetlania - We właściwościach ekranu rozdzielczość wyświetlania należy ustawić na 1024x768 /16bit. - We właściwościach opcji zasilania należy wyłączyć wszystkie formy oszczędzania energii (ustawić jako "nigdy"). 3) Restart systemu Zalecamy włączyć w głównym programie codzienny, automatyczny restart systemu Windows celem uzyskania maximum stabilności rejestratora. 4) System operacyjny Oprogramowanie kart VTV powstało na platformie Windows2000, które jest zalecanym systemem operacyjnym dla tych kart. 5) DirectX Oprogramowanie rejestratora wymaga zainstalowania DirectX 8.1 lub nowszego. 3

4 2.1 Rodzaje kart VTV Model Wejścia Wejścia Wejścia Wyjścia Odświerzanie / Zapis kamer audio alarmowe alarmowe VTV C kl/ sek / 25 kl/ sek VTV C16/ kl/ sek / 50 kl/ sek VTV C16/ kl/ sek / 100 kl/ sek VTV C2*16/2* (32) 200 kl/ sek / 200 kl/ sek Uwaga Maksymalna rozdzielczość 640 x 480, kompresja MJPEG, MPEG4 Możliwe konfiguracje kart VTV: - Do dwóch kart VTV C16/50; system posiada wtedy 32 wejścia wideo - Do dwóch kart VTV C16/100; system posiada wtedy 32 wejścia wideo - Do czterech kart VTV C4; system posiada wtedy 16 wejść wideo 4

5 2.2 VTV C4 Wyjście Wideo Wejście kamery 1 Złącze Audio Gniazdo modułu wejść/ wyjść Złącze Watchdog Wejście kamery 2 Wejście kamery 3 Wejście kamery 4 < Karta VTV C4 > 5

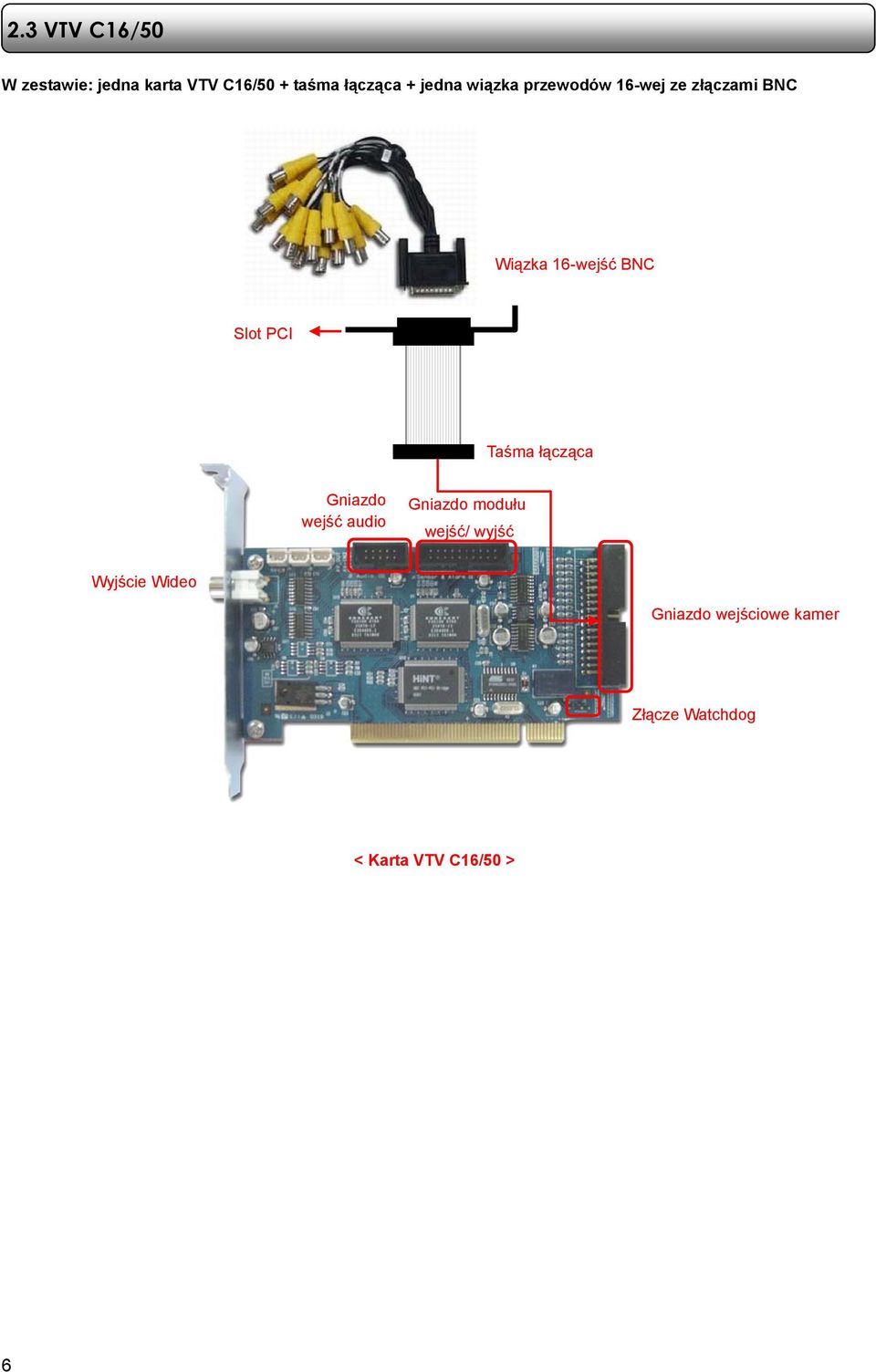

6 2.3 VTV C16/50 W zestawie: jedna karta VTV C16/50 + taśma łącząca + jedna wiązka przewodów 16-wej ze złączami BNC Wiązka 16-wejść BNC Slot PCI Taśma łącząca Gniazdo wejść audio Gniazdo modułu wejść/ wyjść Wyjście Wideo Gniazdo wejściowe kamer Złącze Watchdog < Karta VTV C16/50 > 6

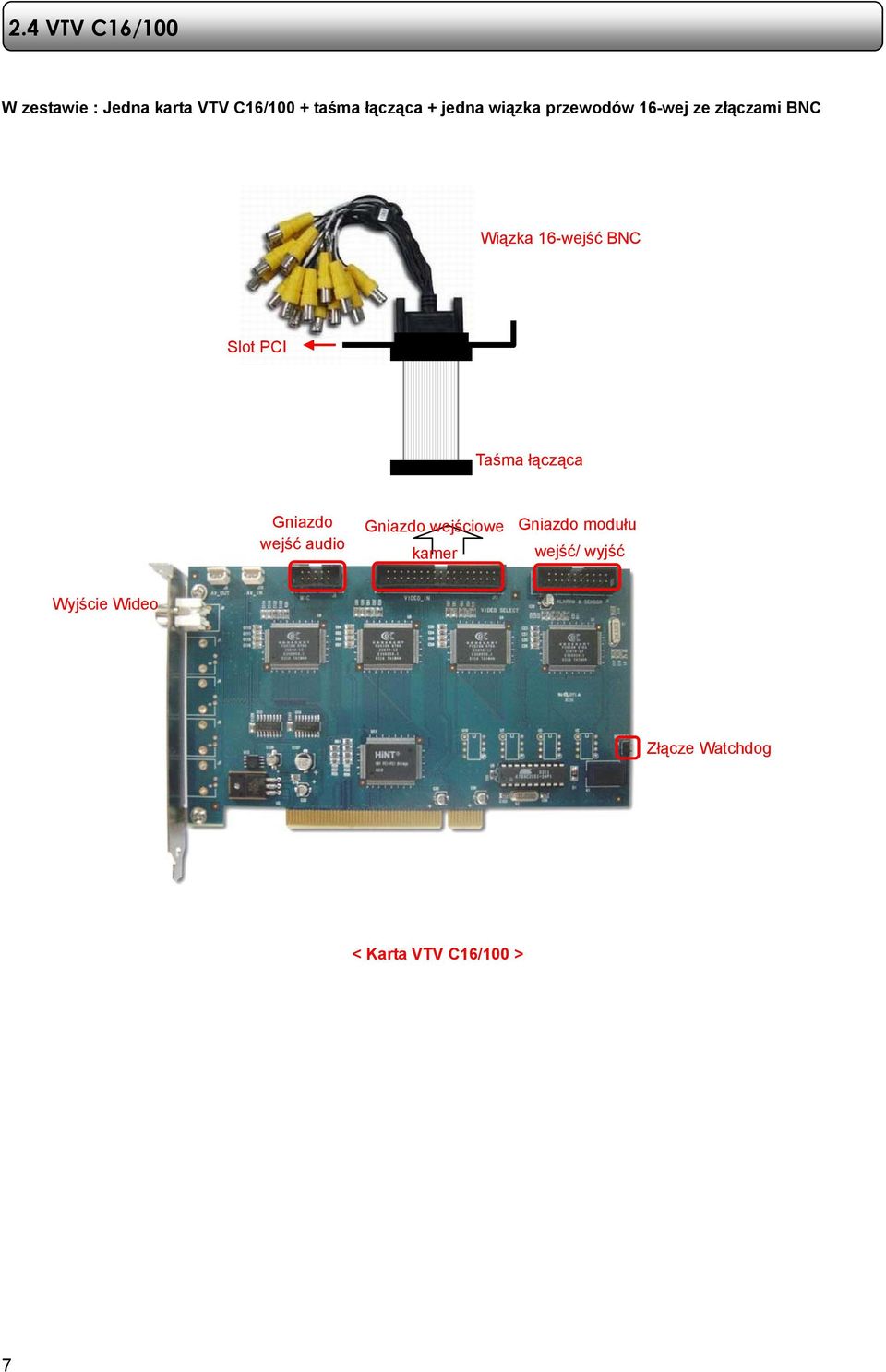

7 2.4 VTV C16/100 W zestawie : Jedna karta VTV C16/100 + taśma łącząca + jedna wiązka przewodów 16-wej ze złączami BNC Wiązka 16-wejść BNC Slot PCI Taśma łącząca Gniazdo wejść audio Gniazdo wejściowe kamer Gniazdo modułu wejść/ wyjść Wyjście Wideo Złącze Watchdog < Karta VTV C16/100 > 7

8 2.5 ROZBUDOWA VTV C16/100 do VTV C2*16/2*100 W zestawie : dwie karty VTV C16/100 + dwie taśmy łączące + dwie wiązki przewodów 16-wej ze złączami BNC Wiązka 16-wejść BNC Slot PCI Taśma łącząca Do złącza kamer w karcie #1 Do złącza kamer w karcie #2 Wej.1-4,9-12,17-20,25-28 Wej. 5-8,13-16,21-24,29-32 Gniazdo wejść audio Gniazdo wejściowe kamer Gniazdo modułu Wyjście Wideo Złącze Watchdog < Karta VTV C16/100 #1 > Gniazdo wejść audio Gniazdo wejściowe kamer Gniazdo modułu Wyjście Wideo Złącze Watchdog < Karta VTV C16/100 #2 > 8

9 2.6 Wewnętrzny moduł wejść/ wyjść Do gniazda modułu wejść/ wyjść na karcie VTV Gniazdo portu szeregowego RS 232 Gniazdo RS422/485 [ Wejścia alarmowe ] [ Wyjścia ] 1. Sposób podłączenia Do zacisku COM podłączyć wspólną masę Do zacisków 1-4 podłączyć poszczególne sensory. 2. Sposób działania dla ustawienia N/O - Stan normalny : wejścia 1-4 i masa COM są rozwarte - Stan alarmowy : wejścia 1-4 i masa COM są zwarte 3. Gdy wejścia zdefiniujemy jako N/C będą one w stanie alarmu po ich rozwarciu z masą COM. 1. Działanie przekaźników: - Stan normalny : przekaźniki otwarte - Stan wyzwolenia : przekaźniki zwarte 2 Obciążalność styków przekaźników - DC 30V, 1A - DC 110V, 0.3A - AC 125V, 500mA 9

10 2.7 Sposób połączenia rejestratora VTV z głowicami PTZ Do połączenia rejestratora VTV z głowicami obrotowymi musimy wykorzystać konwerter RS 232 na RS 422/ 485, który należy podłączyć do szeregowego portu komunikacyjnego COM (RS 232). Następnie w programie głównym należy wybrać odpowiedni protokół, który jest kompatybilny z podłączoną głowicą. COM Port (RS232C) Konwerter RS422/485 Konwerter 10

11 2.8 Instalacja kilku kart VTV w jednym rejestratorze W celu zwiększenia ilości wejść kamer w jednym rejestratorze, możemy w nim zainstalować więcej niż jedną kartę VTV. Możemy więc umieścić w jednym komputerze do 4 kart VTV C4, do dwóch kart VTV 16/50 oraz maksymalnie dwie karty VTV 16/100. Zainstalowane karty należy połączyć ze sobą za pomocą odpowiedniego przewodu według poniższego schematu. Karty VTV C4 Karty VTV 16/50 Karty VTV 16/100 11

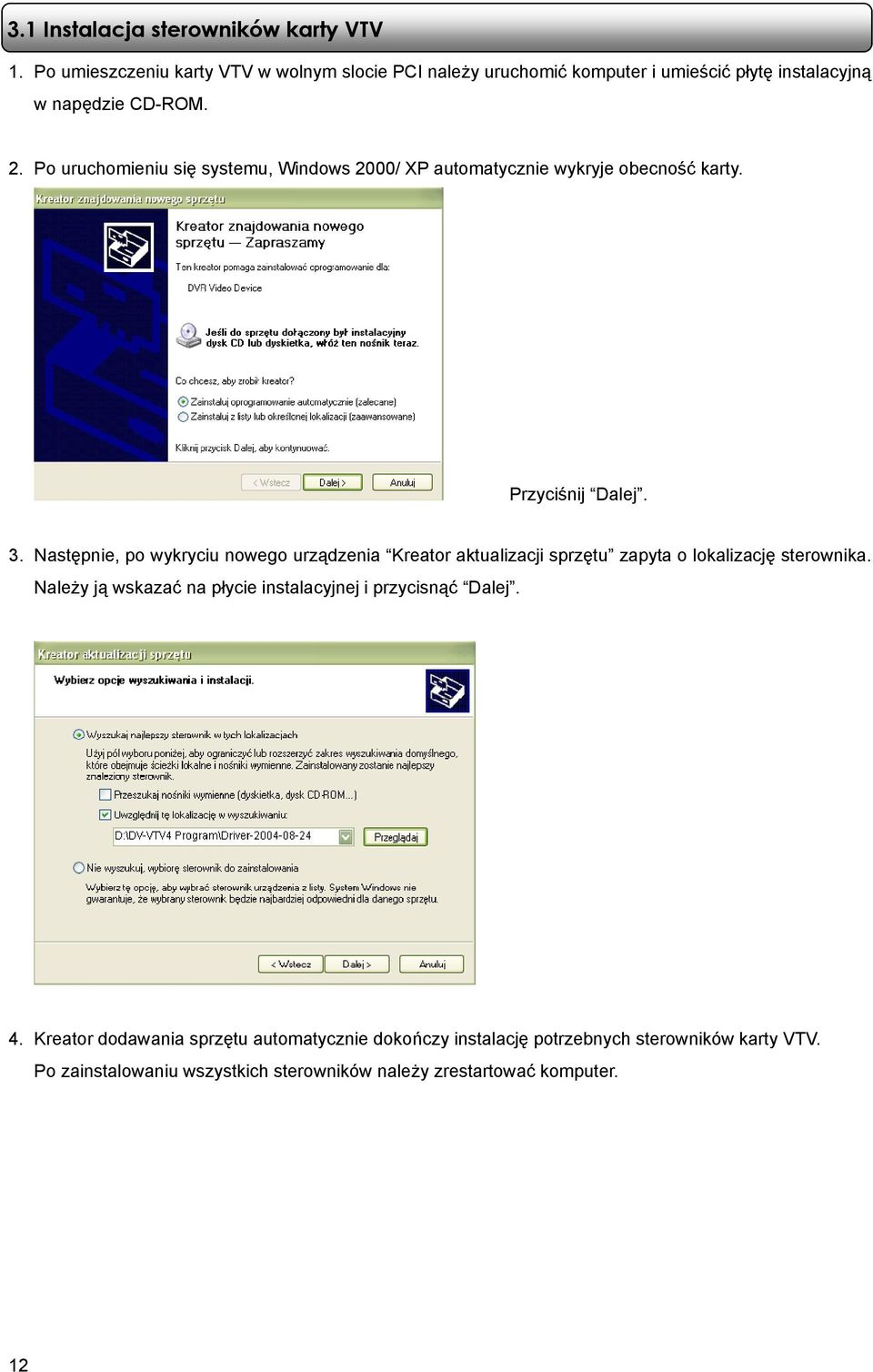

12 3.1 Instalacja sterowników karty VTV 1. Po umieszczeniu karty VTV w wolnym slocie PCI należy uruchomić komputer i umieścić płytę instalacyjną w napędzie CD-ROM. 2. Po uruchomieniu się systemu, Windows 2000/ XP automatycznie wykryje obecność karty. Przyciśnij Dalej. 3. Następnie, po wykryciu nowego urządzenia Kreator aktualizacji sprzętu zapyta o lokalizację sterownika. Należy ją wskazać na płycie instalacyjnej i przycisnąć Dalej. 4. Kreator dodawania sprzętu automatycznie dokończy instalację potrzebnych sterowników karty VTV. Po zainstalowaniu wszystkich sterowników należy zrestartować komputer. 12

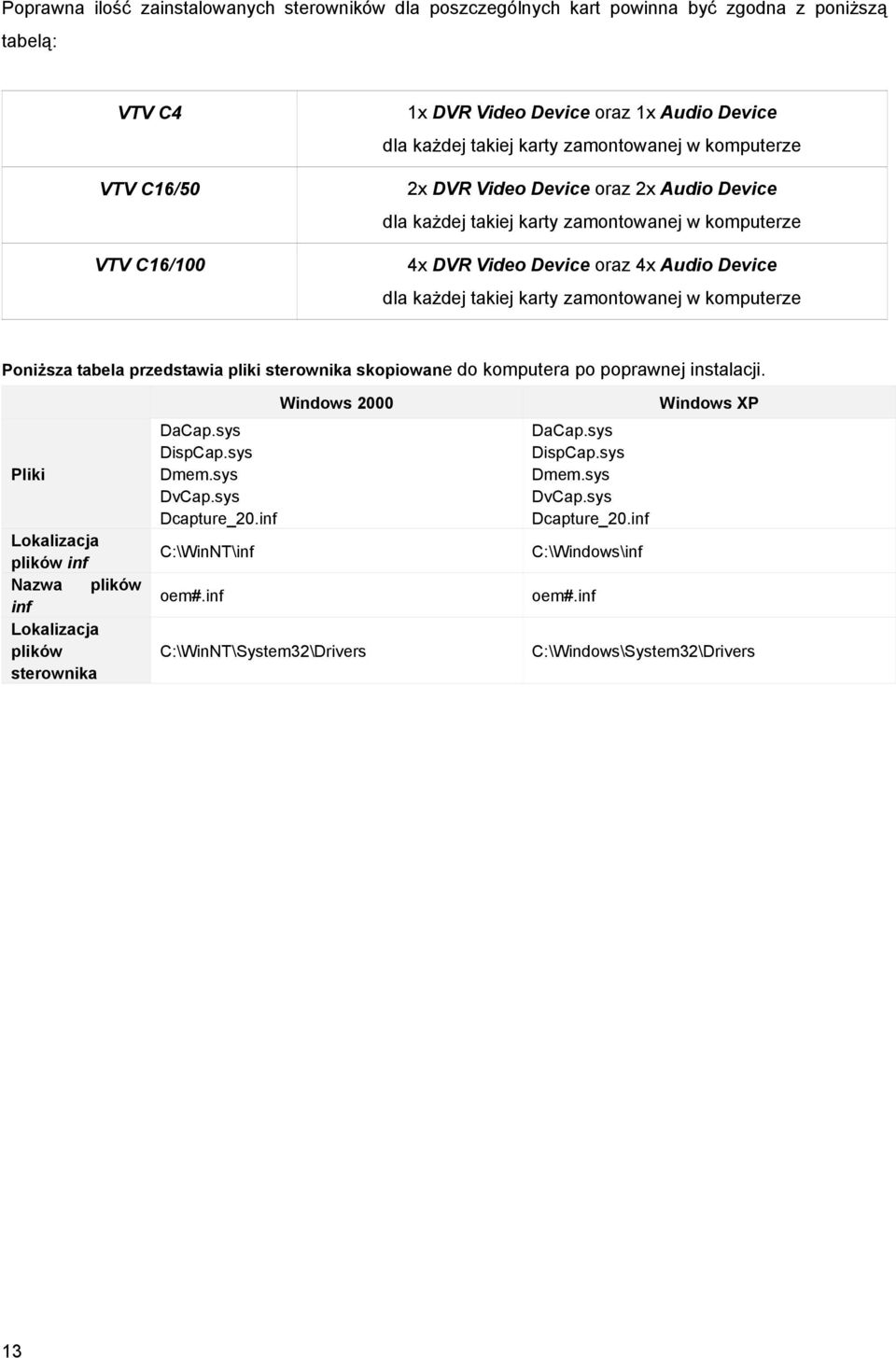

13 Poprawna ilość zainstalowanych sterowników dla poszczególnych kart powinna być zgodna z poniższą tabelą: VTV C4 VTV C16/50 VTV C16/100 1x DVR Video Device oraz 1x Audio Device dla każdej takiej karty zamontowanej w komputerze 2x DVR Video Device oraz 2x Audio Device dla każdej takiej karty zamontowanej w komputerze 4x DVR Video Device oraz 4x Audio Device dla każdej takiej karty zamontowanej w komputerze Poniższa tabela przedstawia pliki sterownika skopiowane do komputera po poprawnej instalacji. Pliki Lokalizacja plików inf Nazwa plików inf Lokalizacja plików sterownika DaCap.sys DispCap.sys Dmem.sys DvCap.sys Dcapture_20.inf C:\WinNT\inf oem#.inf Windows 2000 C:\WinNT\System32\Drivers DaCap.sys DispCap.sys Dmem.sys DvCap.sys Dcapture_20.inf C:\Windows\inf oem#.inf Windows XP C:\Windows\System32\Drivers 13

14 3.2 Instalacja oprogramowania karty VTV 1. Proszę uruchomić program Setup.exe, który znajduje się na płycie instalacyjnej karty. 2. Potwierdź instalację naciskając Next. 3. Po zainstalowaniu programu głównego konieczne będzie zrestartowanie systemu. 14

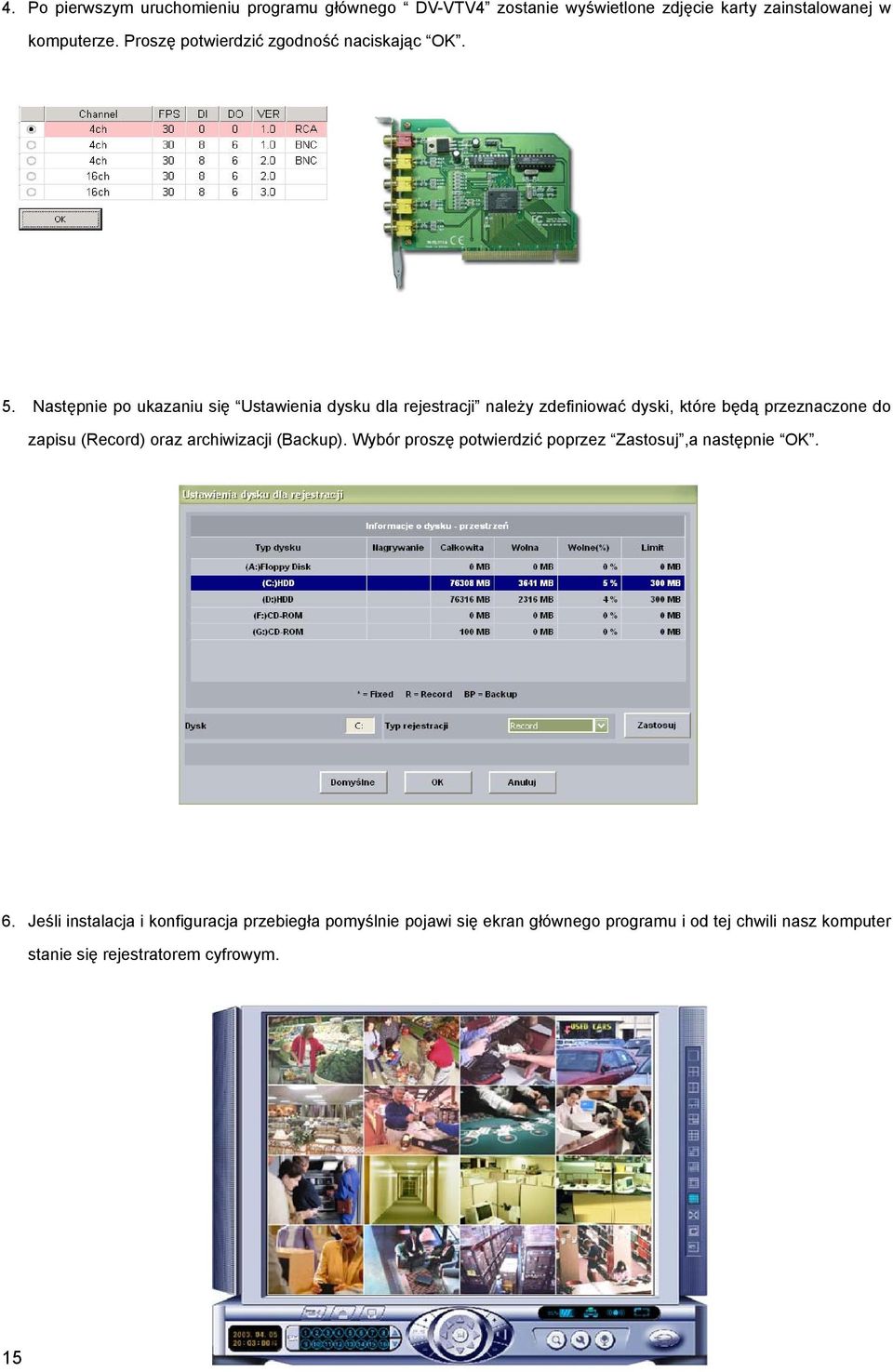

15 4. Po pierwszym uruchomieniu programu głównego DV-VTV4 zostanie wyświetlone zdjęcie karty zainstalowanej w komputerze. Proszę potwierdzić zgodność naciskając OK. 5. Następnie po ukazaniu się Ustawienia dysku dla rejestracji należy zdefiniować dyski, które będą przeznaczone do zapisu (Record) oraz archiwizacji (Backup). Wybór proszę potwierdzić poprzez Zastosuj,a następnie OK. 6. Jeśli instalacja i konfiguracja przebiegła pomyślnie pojawi się ekran głównego programu i od tej chwili nasz komputer stanie się rejestratorem cyfrowym. 15

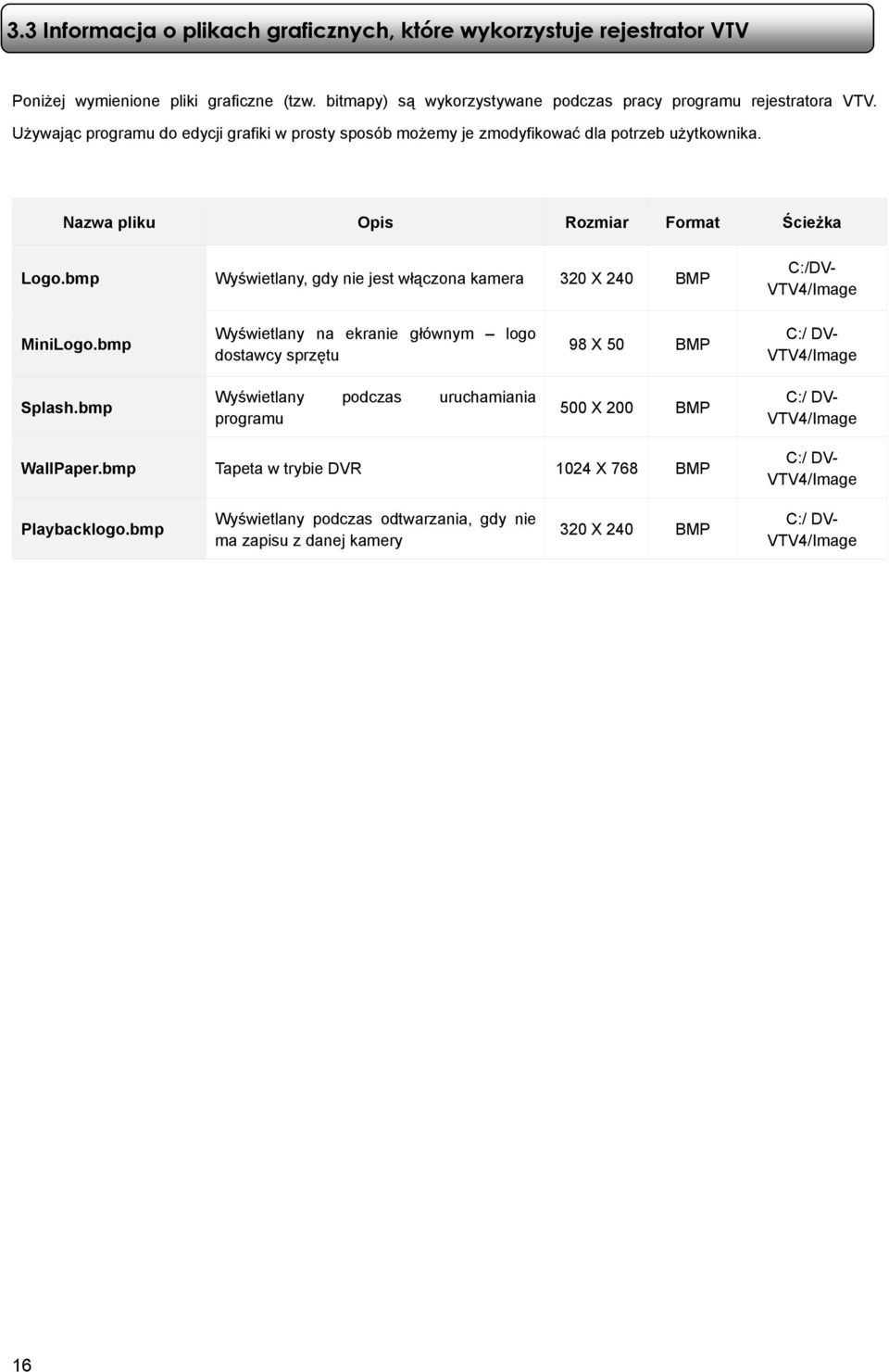

16 3.3 Informacja o plikach graficznych, które wykorzystuje rejestrator VTV Poniżej wymienione pliki graficzne (tzw. bitmapy) są wykorzystywane podczas pracy programu rejestratora VTV. Używając programu do edycji grafiki w prosty sposób możemy je zmodyfikować dla potrzeb użytkownika. Nazwa pliku Opis Rozmiar Format Ścieżka Logo.bmp Wyświetlany, gdy nie jest włączona kamera 320 X 240 BMP C:/DV- VTV4/Image MiniLogo.bmp Wyświetlany na ekranie głównym logo dostawcy sprzętu 98 X 50 BMP C:/ DV- VTV4/Image Splash.bmp Wyświetlany podczas uruchamiania programu 500 X 200 BMP C:/ DV- VTV4/Image WallPaper.bmp Tapeta w trybie DVR 1024 X 768 BMP C:/ DV- VTV4/Image Playbacklogo.bmp Wyświetlany podczas odtwarzania, gdy nie ma zapisu z danej kamery 320 X 240 BMP C:/ DV- VTV4/Image 16
