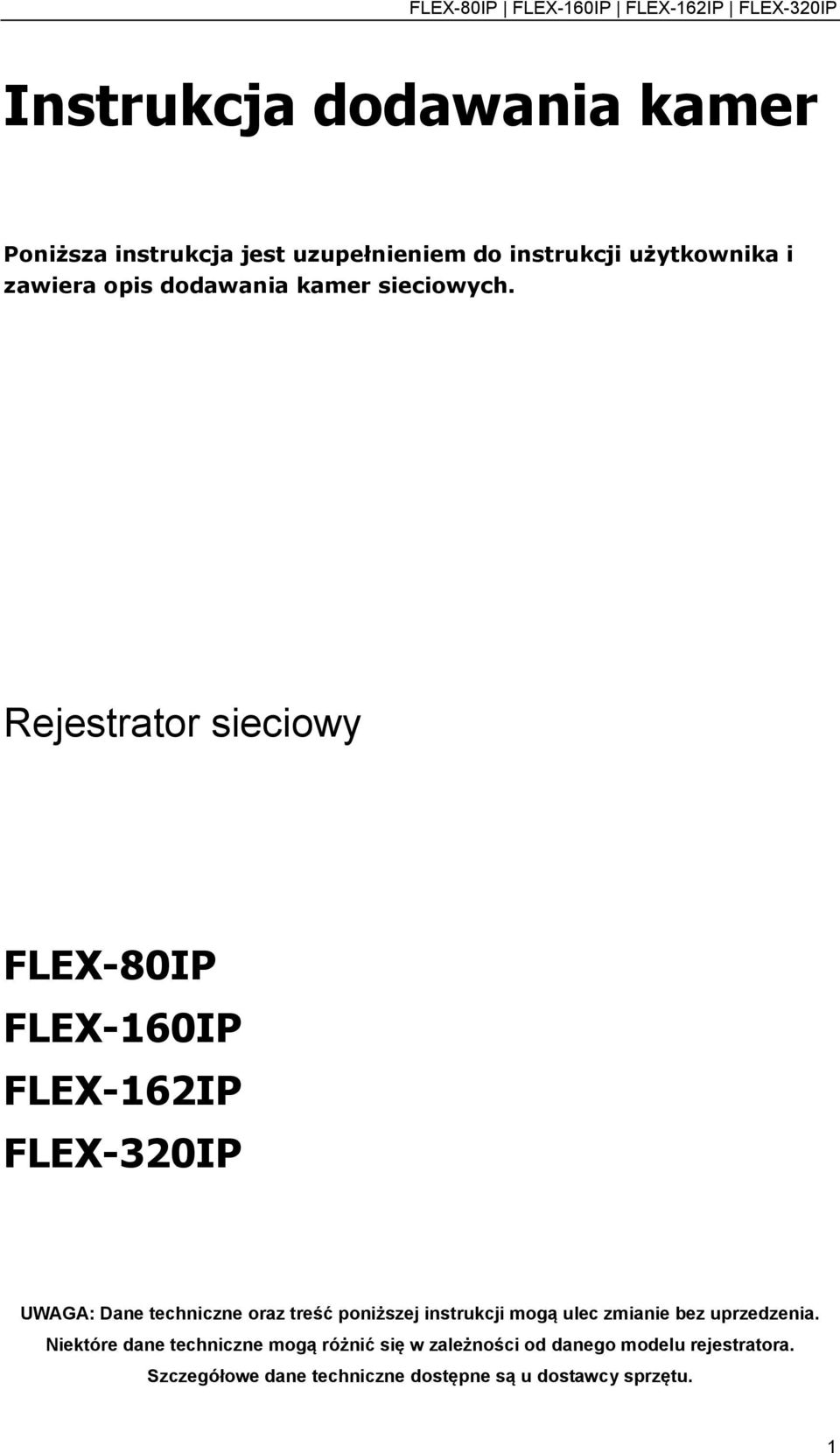

1 Instrukcja dodawania kamer Poniższa instrukcja jest uzupełnieniem do instrukcji użytkownika i zawiera opis dodawania kamer sieciowych. Rejestrator sieciowy FLEX-80IP FLEX-160IP FLEX-162IP FLEX-320IP UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu rejestratora. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. 2

3 1. Standard kamery Rejestrator obsługuje protokół ONVIF ("ONVIF Core Specification" Wersja 2.0). Kamera sieciowa musi obsługiwać tryb dual-stream. 2. Ustawienia Rejestrator pracuje tylko w trybie NVR (sieciowy). 2.1 Menu konfiguracji systemu Aby wejść do menu, kliknij prawym przyciskiem myszy i wybierz: MAIN MENU (MENU GŁÓWNE) Następnie w razie potrzeby zmień język menu na polski: MAIN MENU -> SYSTEM -> Language -> POLAND 3

4 2.2 Ustawienia kanałów IP Do rejestratorów można podłączyć ograniczoną ilość kamer IP. Maksymalna ilość kamer opisana jest w opcji Channel Mode, dostępnej w menu SYSTEM. 4

5 3. Dodawanie kamer IP Aby dodać kamerę sieciową do rejestratora należy wejść do MENU GŁÓWNEGO i wybrać opcję konfiguracji: MENU GŁÓWNE -> USTAWIENIA -> ZAPIS MAIN MENU -> CONFIGURATION -> RECORD NET Channel Channels: Numer strumienia video, Protocol Type: Typ protokołu, Remote IP: Adres IP kamery lub źródła strmienia video, Port: Numer portu, User Name: Nazwa użytkownika logowania się do kamery, Password: Hasło użytkownika logowania się do kamery, Remote Detect: Sprawdzanie poprawności konfiguracji, Remote Channel: Numer strumienia video, Channel On-Off: Włączanie/wyłączanie odbioru strumienia video, Search: Wyszukiwanie podłączonych kamer sieciowych (Patrz punkt 3.1). 5

6 3.1 Funkcja wyszukiwania kamer sieciowych Rejestrator umożliwia automatyczne wyszukiwanie kamer sieciowych. Aby wyszukać dostępne kamery sieciowe kliknij w pole Search: Następnie wybierz typ protokołu sieciowego i zatwierdź przyciskiem Search: 6

7 Przykładowa lista wyniku wyszukiwania: Kliknij dwukrotnie w wybraną kamerę aby zapisać ustawienia. Po dodaniu kamery, rejestrator automatycznie rozpoczyna zapis. 4. Wyświetlanie stanu pracy kamer Rejestrator umożliwia monitorowanie pracy kamer w trybie na żywo. Funkcja wyświetlania stanu pracy kamer Kanał NET dostępna jest z menu kontekstowego rejestratora (kliknięcie prawym przyciskiem myszy wyświetla menu): 7

8 Stan pracy wszystkich kanałów video dostępny jest w postaci tabeli: Kanał: numer kanału strumienia video, Network State: stan pracy połączenia sieciowego OK poprawne, Net Error błąd połączenia, Not Set nie podłączone/ nie skonfigurowane. Rozdzielczość: rozdzielczość kamery, Kl/s: Ilość klatek video na sekundę, Bitrate: Szerokość pasma strumienia. 8
