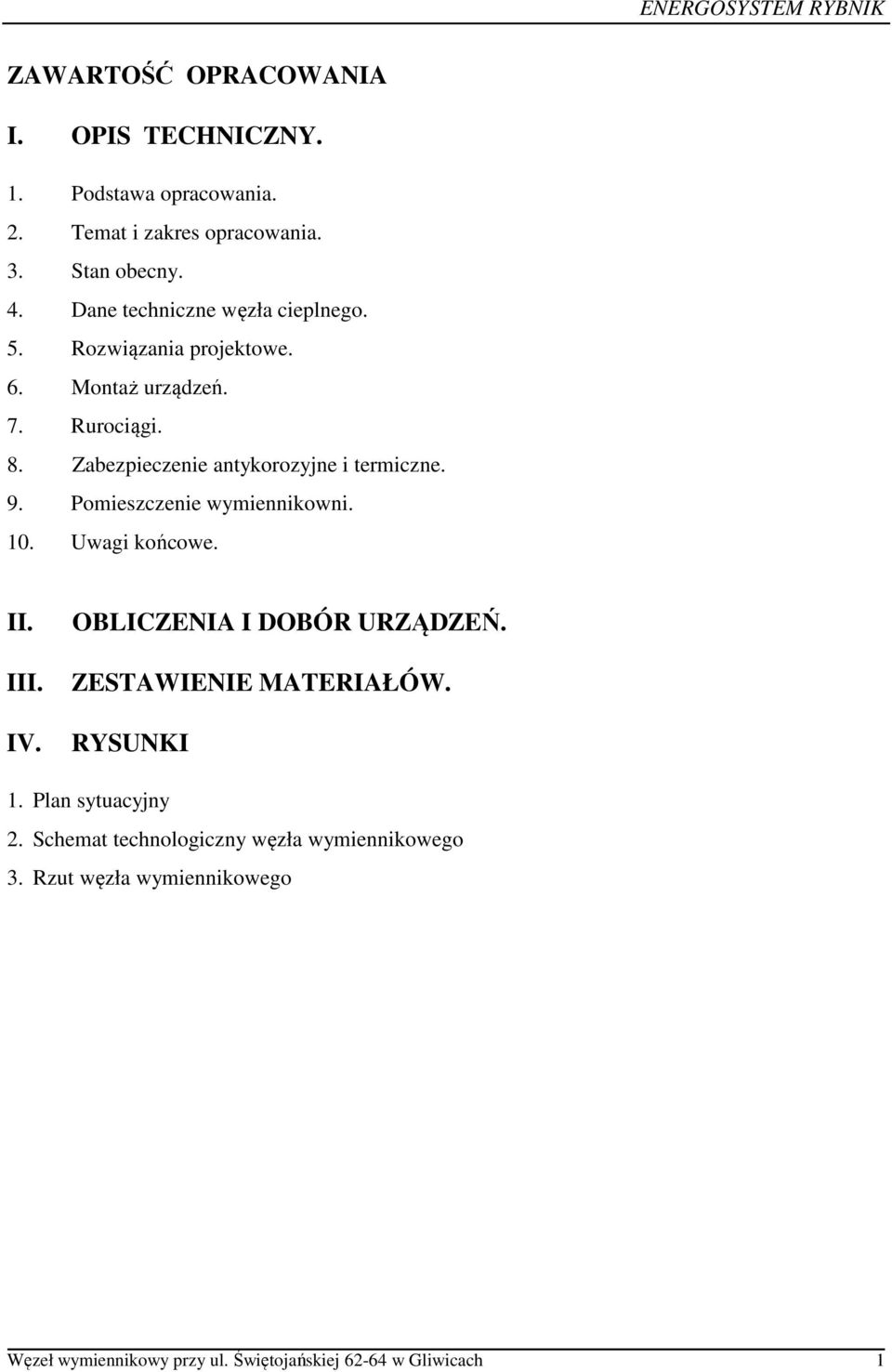

1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY. 1. Podstawa opracowania. 2. Temat i zakres opracowania. 3. Stan obecny. 4. Dane techniczne węzła cieplnego. 5. Rozwiązania projektowe. 6. Montaż urządzeń. 7. Rurociągi. 8. Zabezpieczenie antykorozyjne i termiczne. 9. Pomieszczenie wymiennikowni. 10. Uwagi końcowe. II. III. IV. OBLICZENIA I DOBÓR URZĄDZEŃ. ZESTAWIENIE MATERIAŁÓW. RYSUNKI 1. Plan sytuacyjny 2. Schemat technologiczny węzła wymiennikowego 3. Rzut węzła wymiennikowego Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 1

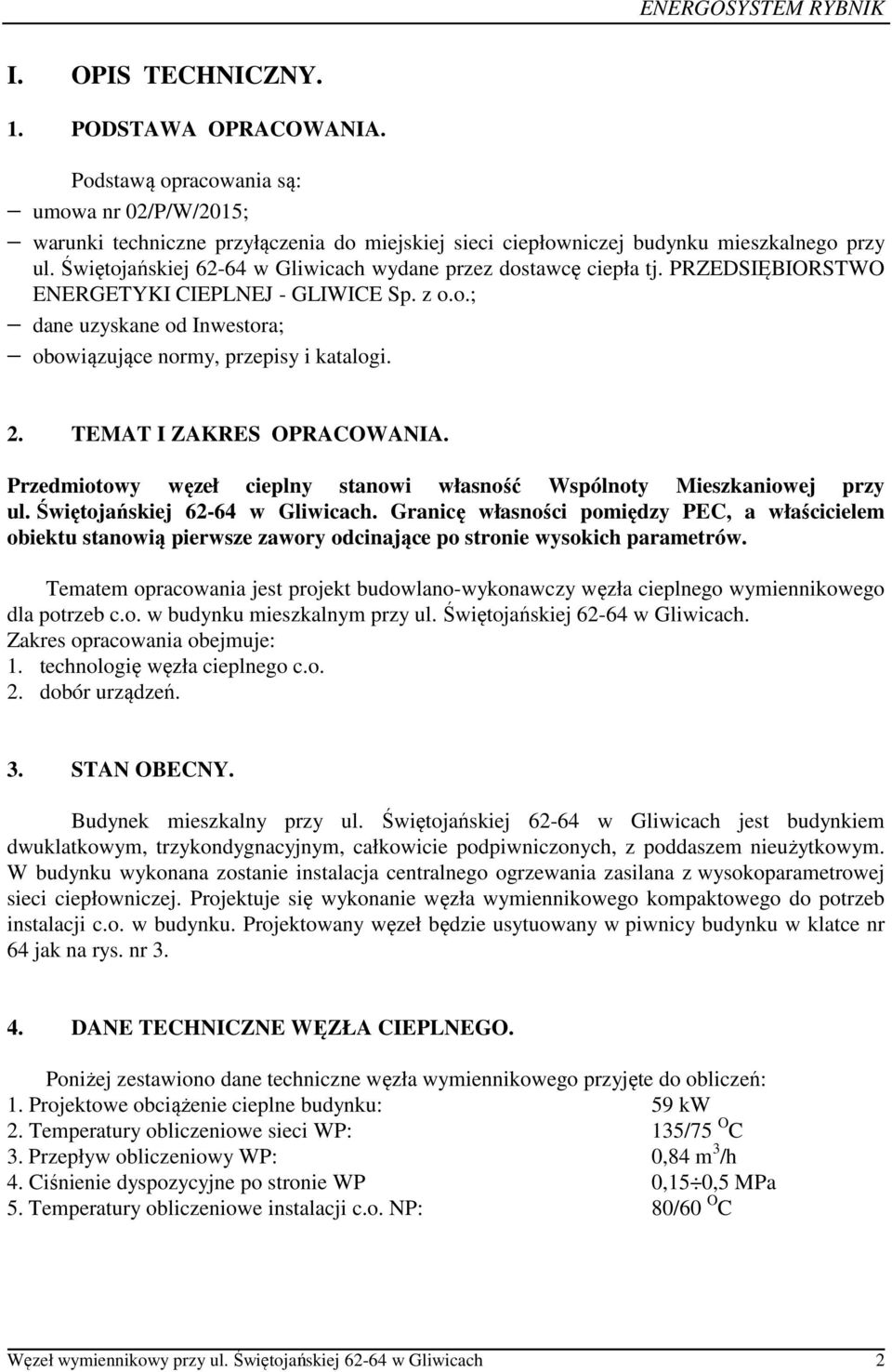

2 I. OPIS TECHNICZNY. 1. PODSTAWA OPRACOWANIA. Podstawą opracowania są: umowa nr 02/P/W/2015; warunki techniczne przyłączenia do miejskiej sieci ciepłowniczej budynku mieszkalnego przy ul. Świętojańskiej w Gliwicach wydane przez dostawcę ciepła tj. PRZEDSIĘBIORSTWO ENERGETYKI CIEPLNEJ - GLIWICE Sp. z o.o.; dane uzyskane od Inwestora; obowiązujące normy, przepisy i katalogi. 2. TEMAT I ZAKRES OPRACOWANIA. Przedmiotowy węzeł cieplny stanowi własność Wspólnoty Mieszkaniowej przy ul. Świętojańskiej w Gliwicach. Granicę własności pomiędzy PEC, a właścicielem obiektu stanowią pierwsze zawory odcinające po stronie wysokich parametrów. Tematem opracowania jest projekt budowlano-wykonawczy węzła cieplnego wymiennikowego dla potrzeb c.o. w budynku mieszkalnym przy ul. Świętojańskiej w Gliwicach. Zakres opracowania obejmuje: 1. technologię węzła cieplnego c.o. 2. dobór urządzeń. 3. STAN OBECNY. Budynek mieszkalny przy ul. Świętojańskiej w Gliwicach jest budynkiem dwuklatkowym, trzykondygnacyjnym, całkowicie podpiwniczonych, z poddaszem nieużytkowym. W budynku wykonana zostanie instalacja centralnego ogrzewania zasilana z wysokoparametrowej sieci ciepłowniczej. Projektuje się wykonanie węzła wymiennikowego kompaktowego do potrzeb instalacji c.o. w budynku. Projektowany węzeł będzie usytuowany w piwnicy budynku w klatce nr 64 jak na rys. nr DANE TECHNICZNE WĘZŁA CIEPLNEGO. Poniżej zestawiono dane techniczne węzła wymiennikowego przyjęte do obliczeń: 1. Projektowe obciążenie cieplne budynku: 59 kw 2. Temperatury obliczeniowe sieci WP: 135/75 O C 3. Przepływ obliczeniowy WP: 0,84 m 3 /h 4. Ciśnienie dyspozycyjne po stronie WP 0,15 0,5 MPa 5. Temperatury obliczeniowe instalacji c.o. NP: 80/60 O C Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 2

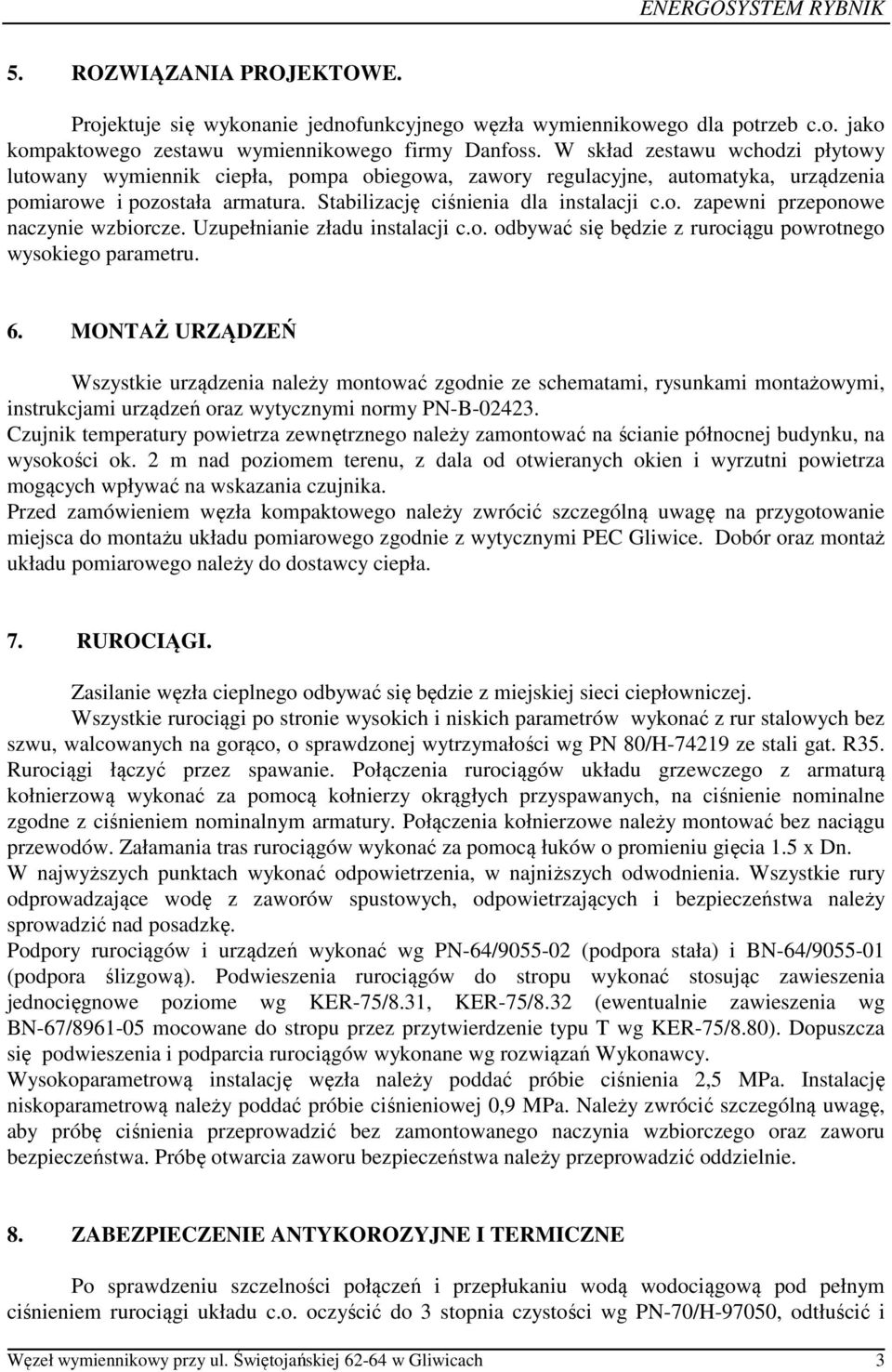

3 5. ROZWIĄZANIA PROJEKTOWE. Projektuje się wykonanie jednofunkcyjnego węzła wymiennikowego dla potrzeb c.o. jako kompaktowego zestawu wymiennikowego firmy Danfoss. W skład zestawu wchodzi płytowy lutowany wymiennik ciepła, pompa obiegowa, zawory regulacyjne, automatyka, urządzenia pomiarowe i pozostała armatura. Stabilizację ciśnienia dla instalacji c.o. zapewni przeponowe naczynie wzbiorcze. Uzupełnianie zładu instalacji c.o. odbywać się będzie z rurociągu powrotnego wysokiego parametru. 6. MONTAŻ URZĄDZEŃ Wszystkie urządzenia należy montować zgodnie ze schematami, rysunkami montażowymi, instrukcjami urządzeń oraz wytycznymi normy PN-B Czujnik temperatury powietrza zewnętrznego należy zamontować na ścianie północnej budynku, na wysokości ok. 2 m nad poziomem terenu, z dala od otwieranych okien i wyrzutni powietrza mogących wpływać na wskazania czujnika. Przed zamówieniem węzła kompaktowego należy zwrócić szczególną uwagę na przygotowanie miejsca do montażu układu pomiarowego zgodnie z wytycznymi PEC Gliwice. Dobór oraz montaż układu pomiarowego należy do dostawcy ciepła. 7. RUROCIĄGI. Zasilanie węzła cieplnego odbywać się będzie z miejskiej sieci ciepłowniczej. Wszystkie rurociągi po stronie wysokich i niskich parametrów wykonać z rur stalowych bez szwu, walcowanych na gorąco, o sprawdzonej wytrzymałości wg PN 80/H ze stali gat. R35. Rurociągi łączyć przez spawanie. Połączenia rurociągów układu grzewczego z armaturą kołnierzową wykonać za pomocą kołnierzy okrągłych przyspawanych, na ciśnienie nominalne zgodne z ciśnieniem nominalnym armatury. Połączenia kołnierzowe należy montować bez naciągu przewodów. Załamania tras rurociągów wykonać za pomocą łuków o promieniu gięcia 1.5 x Dn. W najwyższych punktach wykonać odpowietrzenia, w najniższych odwodnienia. Wszystkie rury odprowadzające wodę z zaworów spustowych, odpowietrzających i bezpieczeństwa należy sprowadzić nad posadzkę. Podpory rurociągów i urządzeń wykonać wg PN-64/ (podpora stała) i BN-64/ (podpora ślizgową). Podwieszenia rurociągów do stropu wykonać stosując zawieszenia jednocięgnowe poziome wg KER-75/8.31, KER-75/8.32 (ewentualnie zawieszenia wg BN-67/ mocowane do stropu przez przytwierdzenie typu T wg KER-75/8.80). Dopuszcza się podwieszenia i podparcia rurociągów wykonane wg rozwiązań Wykonawcy. Wysokoparametrową instalację węzła należy poddać próbie ciśnienia 2,5 MPa. Instalację niskoparametrową należy poddać próbie ciśnieniowej 0,9 MPa. Należy zwrócić szczególną uwagę, aby próbę ciśnienia przeprowadzić bez zamontowanego naczynia wzbiorczego oraz zaworu bezpieczeństwa. Próbę otwarcia zaworu bezpieczeństwa należy przeprowadzić oddzielnie. 8. ZABEZPIECZENIE ANTYKOROZYJNE I TERMICZNE Po sprawdzeniu szczelności połączeń i przepłukaniu wodą wodociągową pod pełnym ciśnieniem rurociągi układu c.o. oczyścić do 3 stopnia czystości wg PN-70/H-97050, odtłuścić i Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 3

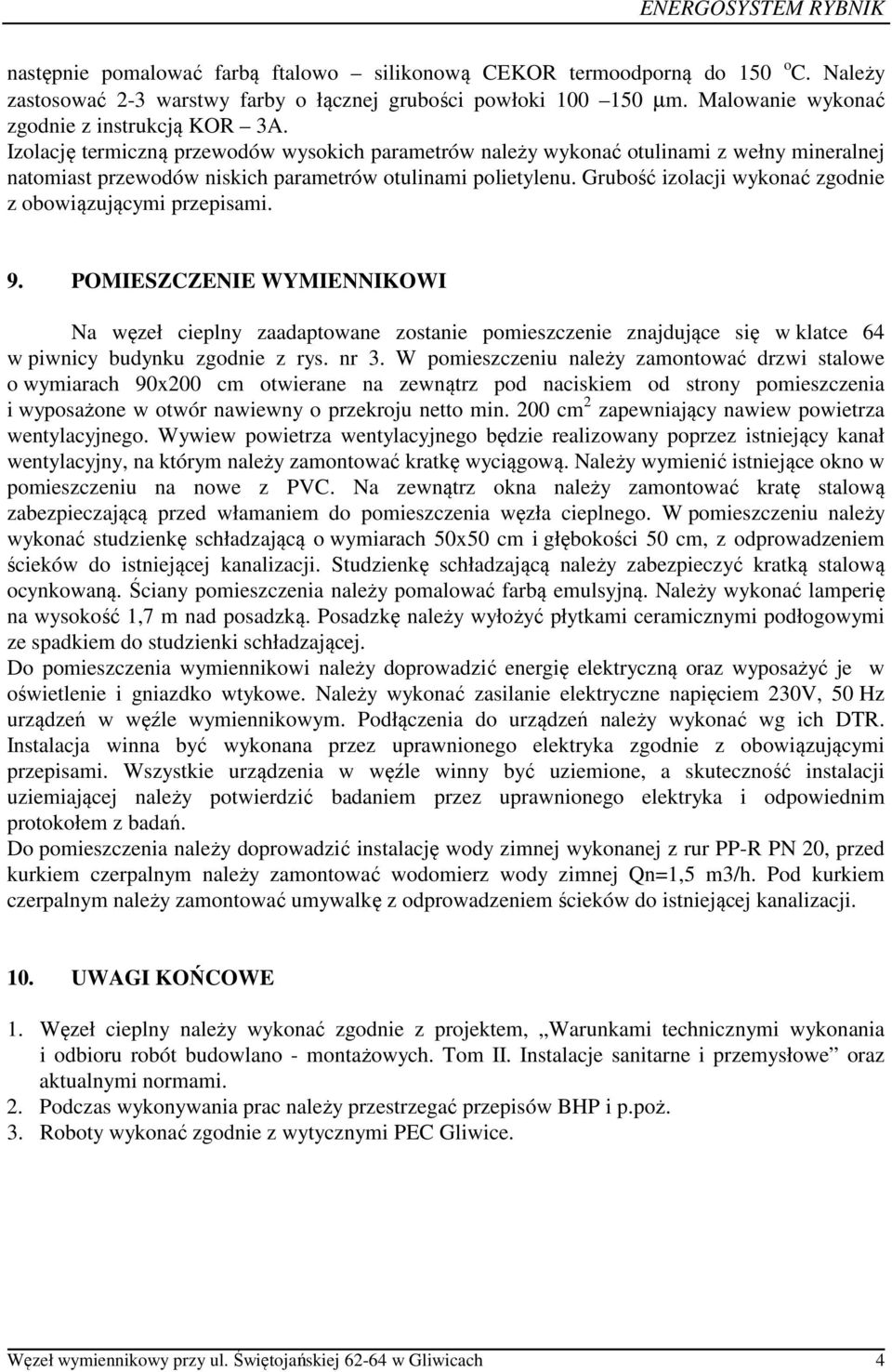

4 następnie pomalować farbą ftalowo silikonową CEKOR termoodporną do 150 o C. Należy zastosować 2-3 warstwy farby o łącznej grubości powłoki µm. Malowanie wykonać zgodnie z instrukcją KOR 3A. Izolację termiczną przewodów wysokich parametrów należy wykonać otulinami z wełny mineralnej natomiast przewodów niskich parametrów otulinami polietylenu. Grubość izolacji wykonać zgodnie z obowiązującymi przepisami. 9. POMIESZCZENIE WYMIENNIKOWI Na węzeł cieplny zaadaptowane zostanie pomieszczenie znajdujące się w klatce 64 w piwnicy budynku zgodnie z rys. nr 3. W pomieszczeniu należy zamontować drzwi stalowe o wymiarach 90x200 cm otwierane na zewnątrz pod naciskiem od strony pomieszczenia i wyposażone w otwór nawiewny o przekroju netto min. 200 cm 2 zapewniający nawiew powietrza wentylacyjnego. Wywiew powietrza wentylacyjnego będzie realizowany poprzez istniejący kanał wentylacyjny, na którym należy zamontować kratkę wyciągową. Należy wymienić istniejące okno w pomieszczeniu na nowe z PVC. Na zewnątrz okna należy zamontować kratę stalową zabezpieczającą przed włamaniem do pomieszczenia węzła cieplnego. W pomieszczeniu należy wykonać studzienkę schładzającą o wymiarach 50x50 cm i głębokości 50 cm, z odprowadzeniem ścieków do istniejącej kanalizacji. Studzienkę schładzającą należy zabezpieczyć kratką stalową ocynkowaną. Ściany pomieszczenia należy pomalować farbą emulsyjną. Należy wykonać lamperię na wysokość 1,7 m nad posadzką. Posadzkę należy wyłożyć płytkami ceramicznymi podłogowymi ze spadkiem do studzienki schładzającej. Do pomieszczenia wymiennikowi należy doprowadzić energię elektryczną oraz wyposażyć je w oświetlenie i gniazdko wtykowe. Należy wykonać zasilanie elektryczne napięciem 230V, 50 Hz urządzeń w węźle wymiennikowym. Podłączenia do urządzeń należy wykonać wg ich DTR. Instalacja winna być wykonana przez uprawnionego elektryka zgodnie z obowiązującymi przepisami. Wszystkie urządzenia w węźle winny być uziemione, a skuteczność instalacji uziemiającej należy potwierdzić badaniem przez uprawnionego elektryka i odpowiednim protokołem z badań. Do pomieszczenia należy doprowadzić instalację wody zimnej wykonanej z rur PP-R PN 20, przed kurkiem czerpalnym należy zamontować wodomierz wody zimnej Qn=1,5 m3/h. Pod kurkiem czerpalnym należy zamontować umywalkę z odprowadzeniem ścieków do istniejącej kanalizacji. 10. UWAGI KOŃCOWE 1. Węzeł cieplny należy wykonać zgodnie z projektem, Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych. Tom II. Instalacje sanitarne i przemysłowe oraz aktualnymi normami. 2. Podczas wykonywania prac należy przestrzegać przepisów BHP i p.poż. 3. Roboty wykonać zgodnie z wytycznymi PEC Gliwice. Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 4

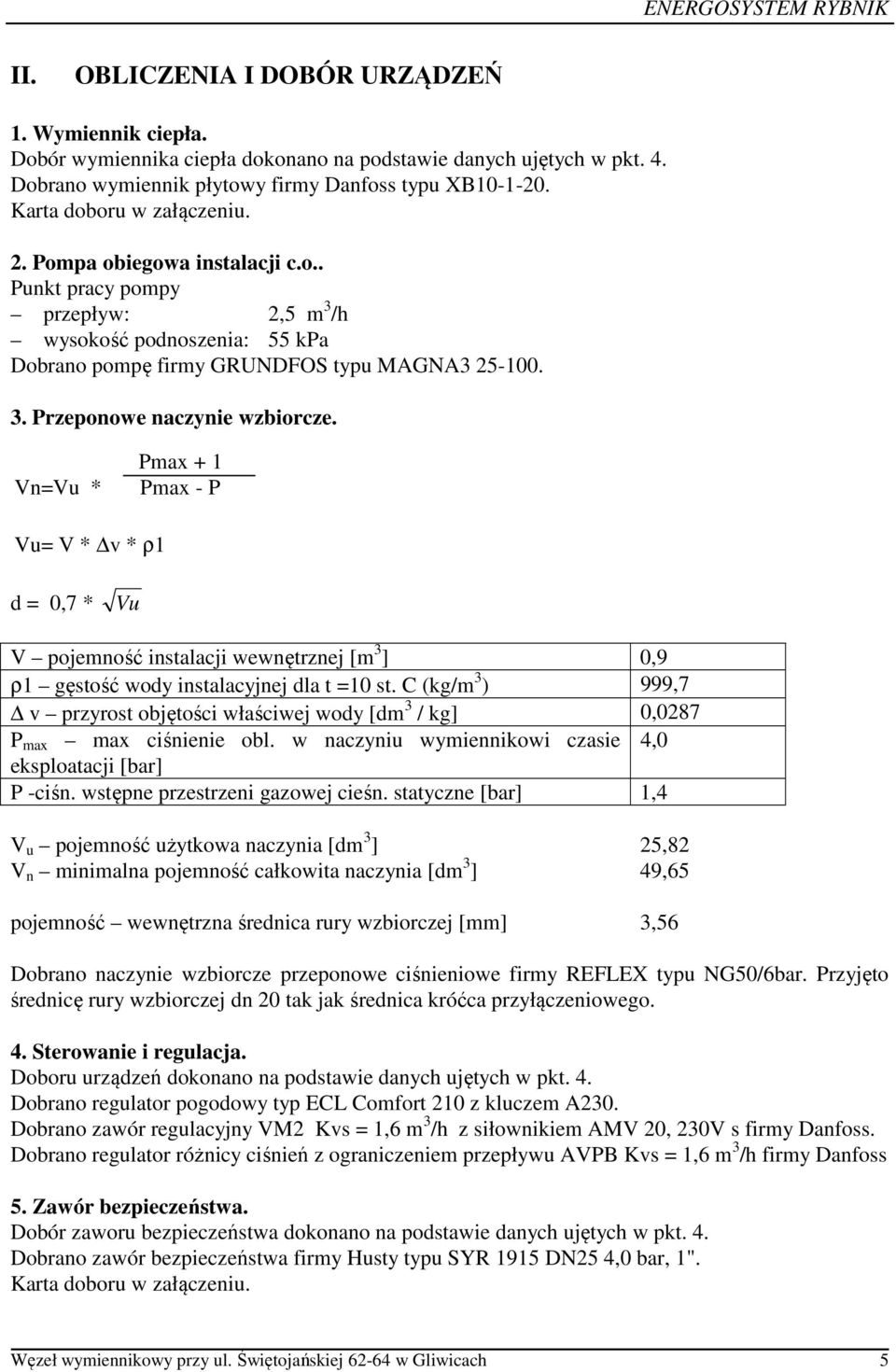

5 II. OBLICZENIA I DOBÓR URZĄDZEŃ 1. Wymiennik ciepła. Dobór wymiennika ciepła dokonano na podstawie danych ujętych w pkt. 4. Dobrano wymiennik płytowy firmy Danfoss typu XB Karta doboru w załączeniu. 2. Pompa obiegowa instalacji c.o.. Punkt pracy pompy przepływ: 2,5 m 3 /h wysokość podnoszenia: 55 kpa Dobrano pompę firmy GRUNDFOS typu MAGNA Przeponowe naczynie wzbiorcze. Vn=Vu * Pmax + 1 Pmax - P Vu= V * v * ρ1 d = 0,7 * Vu V pojemność instalacji wewnętrznej [m 3 ] 0,9 ρ1 gęstość wody instalacyjnej dla t =10 st. C (kg/m 3 ) 999,7 v przyrost objętości właściwej wody [dm 3 / kg] 0,0287 P max max ciśnienie obl. w naczyniu wymiennikowi czasie 4,0 eksploatacji [bar] P -ciśn. wstępne przestrzeni gazowej cieśn. statyczne [bar] 1,4 V u pojemność użytkowa naczynia [dm 3 ] 25,82 V n minimalna pojemność całkowita naczynia [dm 3 ] 49,65 pojemność wewnętrzna średnica rury wzbiorczej [mm] 3,56 Dobrano naczynie wzbiorcze przeponowe ciśnieniowe firmy REFLEX typu NG50/6bar. Przyjęto średnicę rury wzbiorczej dn 20 tak jak średnica króćca przyłączeniowego. 4. Sterowanie i regulacja. Doboru urządzeń dokonano na podstawie danych ujętych w pkt. 4. Dobrano regulator pogodowy typ ECL Comfort 210 z kluczem A230. Dobrano zawór regulacyjny VM2 Kvs = 1,6 m 3 /h z siłownikiem AMV 20, 230V s firmy Danfoss. Dobrano regulator różnicy ciśnień z ograniczeniem przepływu AVPB Kvs = 1,6 m 3 /h firmy Danfoss 5. Zawór bezpieczeństwa. Dobór zaworu bezpieczeństwa dokonano na podstawie danych ujętych w pkt. 4. Dobrano zawór bezpieczeństwa firmy Husty typu SYR 1915 DN25 4,0 bar, 1". Karta doboru w załączeniu. Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 5

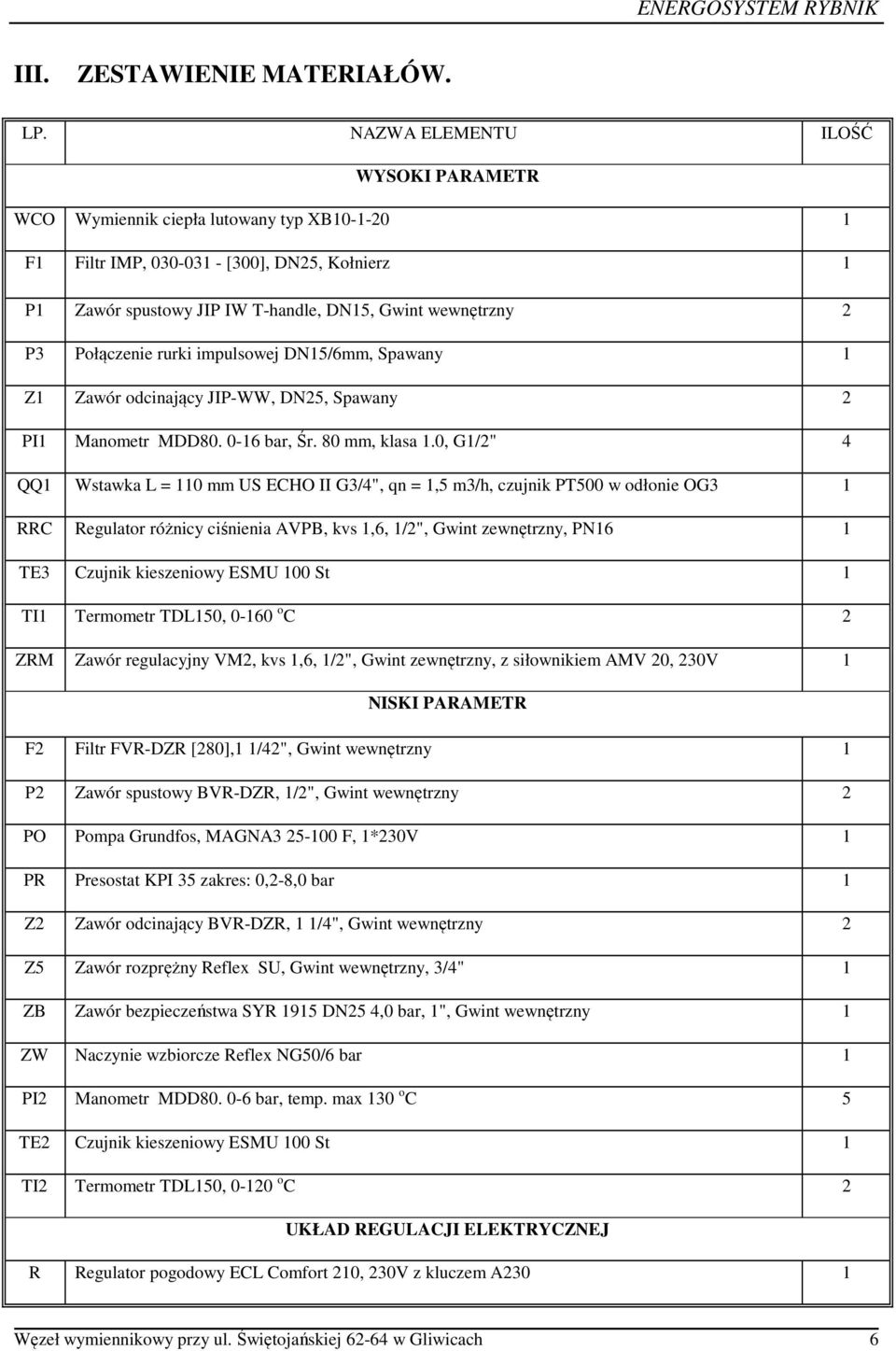

6 III. ZESTAWIENIE MATERIAŁÓW. LP. NAZWA ELEMENTU ILOŚĆ WYSOKI PARAMETR WCO Wymiennik ciepła lutowany typ XB F1 Filtr IMP, [300], DN25, Kołnierz 1 P1 Zawór spustowy JIP IW T-handle, DN15, Gwint wewnętrzny 2 P3 Połączenie rurki impulsowej DN15/6mm, Spawany 1 Z1 Zawór odcinający JIP-WW, DN25, Spawany 2 PI1 Manometr MDD bar, Śr. 80 mm, klasa 1.0, G1/2" 4 QQ1 Wstawka L = 110 mm US ECHO II G3/4", qn = 1,5 m3/h, czujnik PT500 w odłonie OG3 1 RRC Regulator różnicy ciśnienia AVPB, kvs 1,6, 1/2", Gwint zewnętrzny, PN16 1 TE3 Czujnik kieszeniowy ESMU 100 St 1 TI1 Termometr TDL150, o C 2 ZRM Zawór regulacyjny VM2, kvs 1,6, 1/2", Gwint zewnętrzny, z siłownikiem AMV 20, 230V 1 NISKI PARAMETR F2 Filtr FVR-DZR [280],1 1/42", Gwint wewnętrzny 1 P2 Zawór spustowy BVR-DZR, 1/2", Gwint wewnętrzny 2 PO Pompa Grundfos, MAGNA F, 1*230V 1 PR Presostat KPI 35 zakres: 0,2-8,0 bar 1 Z2 Zawór odcinający BVR-DZR, 1 1/4", Gwint wewnętrzny 2 Z5 Zawór rozprężny Reflex SU, Gwint wewnętrzny, 3/4" 1 ZB Zawór bezpieczeństwa SYR 1915 DN25 4,0 bar, 1", Gwint wewnętrzny 1 ZW Naczynie wzbiorcze Reflex NG50/6 bar 1 PI2 Manometr MDD bar, temp. max 130 o C 5 TE2 Czujnik kieszeniowy ESMU 100 St 1 TI2 Termometr TDL150, o C 2 UKŁAD REGULACJI ELEKTRYCZNEJ R Regulator pogodowy ECL Comfort 210, 230V z kluczem A230 1 Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 6

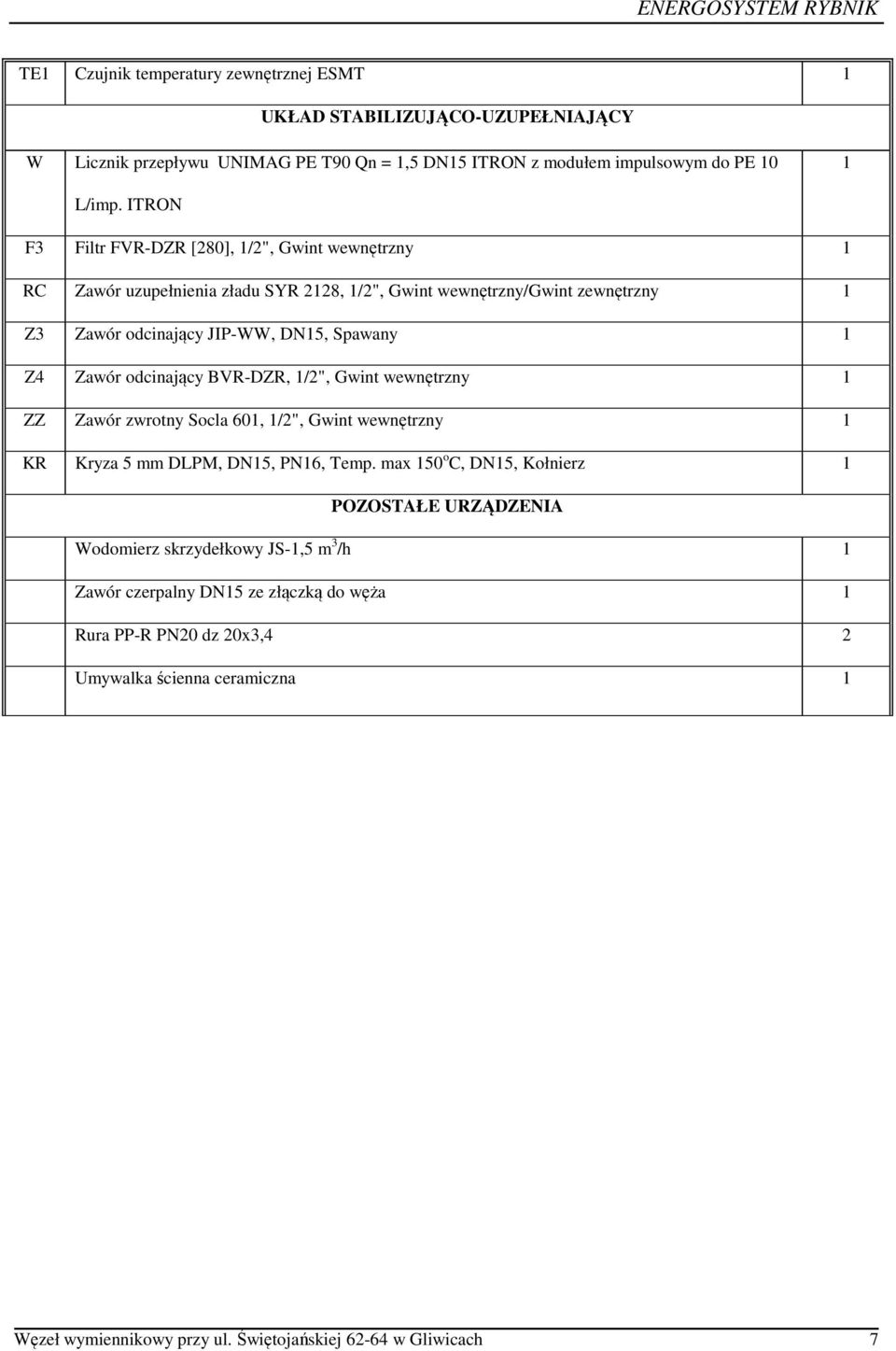

7 TE1 Czujnik temperatury zewnętrznej ESMT 1 UKŁAD STABILIZUJĄCO-UZUPEŁNIAJĄCY W Licznik przepływu UNIMAG PE T90 Qn = 1,5 DN15 ITRON z modułem impulsowym do PE 10 1 L/imp. ITRON F3 Filtr FVR-DZR [280], 1/2", Gwint wewnętrzny 1 RC Zawór uzupełnienia zładu SYR 2128, 1/2", Gwint wewnętrzny/gwint zewnętrzny 1 Z3 Zawór odcinający JIP-WW, DN15, Spawany 1 Z4 Zawór odcinający BVR-DZR, 1/2", Gwint wewnętrzny 1 ZZ Zawór zwrotny Socla 601, 1/2", Gwint wewnętrzny 1 KR Kryza 5 mm DLPM, DN15, PN16, Temp. max 150 o C, DN15, Kołnierz 1 POZOSTAŁE URZĄDZENIA Wodomierz skrzydełkowy JS-1,5 m 3 /h 1 Zawór czerpalny DN15 ze złączką do węża 1 Rura PP-R PN20 dz 20x3,4 2 Umywalka ścienna ceramiczna 1 Węzeł wymiennikowy przy ul. Świętojańskiej w Gliwicach 7
