1 SPIS TREŚCI. PRZEDMIOT I ZAKRES OPRACOWANIA..... STAN ISTNIEJĄCY..... LOKALIZACJA WYMIENNIKOWI: DANE WYJŚCIOWE DO PROJEKTOWANIA UKŁAD WYSOKOPARAMETROWY OBIEG C.O. NISKICH PARAMETRÓW UKŁAD UZUPEŁNIAJĄCY RUROCIĄGI I ARMATURA PRÓBY ZABEZPIECZENIE ANTYKOROZYJNE I TERMICZNE UWAGI KOŃCOWE OBLICZENIA WĘZŁA C.O. W SZKOLE PODSTAWOWEJ NR UKŁAD C.O DOBÓR POMP C.O OBLICZENIE UKŁADU ZABEZPIECZAJĄCEGO OBLICZENIE RURY WZBIORCZEJ OBLICZENIE ZAWORU BEZPIECZEŃSTWA DLA C.O DOBÓR FILTRÓW DOBÓR LICZNIKA CIEPŁA ZESTAWIENIE MATERIAŁÓW - CZĘŚĆ TECHNOLOGICZNA... 9 Zestawienie rysunków. Rzut piwnic : 50. Schemat technologiczny 3. Część AKPiA Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona

2 Opis techniczny do projektu węzła kompaktowego zlokalizowanego w budynku Szkoły Podstawowej nr 9 przy ul. Armii Krajowej 30 w Mysłowicach.. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest P.T. stacji wymienników ciepła pokrywających potrzeby wynikające z zapotrzebowania ciepła na cele c.o. budynków Szkoły Podstawowej nr 9 przy ul. Armii Krajowej 30 w Mysłowicach. Zakres opracowania obejmuje:. część wysokoparametrową stacji wymienników. część niskoparametrową stacji wymienników 3. AKPiA - części technologicznej..stan istniejący. Obecnie budynek wyposażony jest w stacje wymienników typu JAD szt.-4 pokrywającej zapotrzebowanie na cele centralnego ogrzewania. Węzeł wyposażony w układ regulacji pogodowej ( układ nie działa prawidłowo) z zaworem regulacyjnym 40 i napędem AMV 33 firmy Danfoss i regulatorem ECL. Instalacja centralnego ogrzewania zabezpieczona poprzez naczynie przeponowe N 500 firmy Reflex...Lokalizacja wymiennikowi: Stacja wymienników ciepła zlokalizowana będzie w pomieszczeniu istniejącej wymiennikowi na poziomie piwnic..3.dane wyjściowe do projektowania. - zapotrzebowanie ciepła na cele c.o. dla budynku szkoły : Qco = 75 kw ( zapotrzebowanie ciepła określono na podstawie projektów instalacji c.o.) - minimalna wymagana dyspozycyjna różnica ciśnień w punkcie włączenia stacji wymienników do sieci wysokoparametrowej wynosi 0,09 MPa. - temperatury obliczeniowe sieci w.p. w trakcie sezonu grzewczego 35/70 o C - temperatury obliczeniowe instalacji c.o. 80/60 o C - wysokość zładu h= 7.0 m - opory po stronie instalacji centralnego ogrzewania wg obliczeń instalacji p c.o. = 0,4 KPa.4. Układ wysokoparametrowy. Na wejściu do węzła cieplnego, na przewodzie zasilającym i powrotnym zamontowane są zawory odcinające kulowe. Do sterowania i regulowania parametrami pracy węzła c.o. na przewodzie powrotnym z wymiennika zamontowano zawór regulacji typu VM DN5 firmy DANFOSS, Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona

3 Do sterowania parametrami pracy węzła i sterowania pracą pomp obiegowych c.o. przyjęto regulator pogodowy typ ECL 00 (P30) firmy DANFOSS. Na przewodzie zasilającym przed węzłem kompaktowym zamontowane są filtry siatkowo-magnetyczne typu FSM- z siatką o oczkach 600 szt./cm, licznik ciepła ultradźwiękowy typ WR A C 7 5. Na przewodzie powrotnym zamontowane są w kolejności: - zawór różnicy ciśnień i przepływu typ AVPQ DN 5 - filtr siatkowo magnetyczny typu FSM- z siatką o oczkach 600 szt./cm, Przewody zasilające i powrotne wyposażone są w niezbędną armaturę kontrolno-pomiarową: manometry, termometry, patrz schemat węzła c.o..5. Obieg c.o. niskich parametrów Na przewodzie zasilającym i powrotnym przewidziano zawory odcinające kulowe. Do wymuszania obiegu c.o. dobrano pompę typu TOP-E 30/-0 firmy WILO. Zabezpieczenie układu c.o. naczyniem przeponowym typu REFLEX N 800, oraz zaworem bezpieczeństwa typu SYR 95 umiejscowionym na przewodzie zasilającym (obliczenia i dobór urządzeń w części obliczeniowej). Na przewodzie powrotnym przewidziano filtr siatkowy magnetyczny typu FSM- z siatką o oczkach 600szt/ cm. Ponadto obieg wyposażony jest w spust wody i odpowietrzenia wynikające z układu prowadzenia rurociągów..6. Układ uzupełniający Uzupełnianie zładu niskich parametrów z powrotu układu wysokich parametrów przewodem DN 0, na którym zamontowane jest reduktor ciśnienia typ D06 FB 3/4 firmy HONEYWELL, oraz zawory odcinające kulowe, osadnik, wodomierz do wody gorącej DN 5 firmy METRON..7. Rurociągi i armatura Rurociągi węzła cieplnego wykonać: - wysokie parametry z rur stalowych czarnych bez szwu (PN-80/H-7409) łączonych przez spawanie - niskie parametry przewiduje się wykonać na odcinku do rozdzielaczy z rur stalowych czarnych ze szwem łączonych przez spawanie - armaturę odcinającą należy stosować: - po stronie wysokich parametrów na ciśnienie.6 MPa - po stronie niskich parametrów na ciśnienie 0.6 MPa Średnice przewodów, miejsce zabudowy armatury i urządzeń przedstawiono na schemacie węzła cieplnego i rzucie piwnic..8. Próby Po zakończeniu robót należy wykonać: - węzeł cieplny przepłukać i poddać próbie szczelności ciśnieniowej zgodnie z PN-66/B-0405 i PN -64/B- 0400, oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II.9. Zabezpieczenie antykorozyjne i termiczne Przewody i urządzenia po zakończeniu i odebraniu prób ciśnieniowych należy oczyścić z brudu i rdzy, następnie zabezpieczyć antykorozyjnie poprzez pomalowanie farbami zgodnie z ISO 850. Przewody i urządzenia zaizolować otulinami z pianki poliuretanowej w osłonie PCV typu STEINONORM z oznaczeniem izolacji: - zasilanie wysokich parametrów - czerwony ciemny Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 3

4 - powrót wysokich parametrów - niebieski ciemny - zasilanie niskich parametrów - czerwony jasny - powrót niskich parametrów - niebieski jasny - przewody odpowietrzające - brązowy i odwadniające.0. Uwagi końcowe - instalację wewnętrzną wykonać zgodnie z PT instalacji c.o. z jej dostosowaniem do współpracy z węzłem c.o. - instalację c.w.u. podłączyć do istniejącej zgodnie z rzutem piwnic - układ automatyki węzła wykonać zgodnie z PT AKPiA - pomieszczenie węzła adoptować zgodnie PT projektem budowlanym. Obliczenia węzła c.o. w Szkole Podstawowej Nr 9 Dane do obliczeń: - temperatura czynnika grzejnego (woda sieciowa) Tz/Tp - 35/70 o C - temperatura czynnika ogrzewanego (woda instalacyjna) tz/tp - 80/60 o C - założony typ wymiennika - LPM-HL dla co. - ciśnienie statyczne w miejscu przyłączenia naczynia wzbiorczego - h = 7.0 m - maksymalne obliczeniowe nadciśnienie w naczyniu podczas eksploatacji instalacji Pmax = 0. MPa - opór instalacji wewnętrznej c.o. p = 0,4 kpa.. Układ c.o. Zapotrzebowanie ciepła dokonano na podstawie projektu instalacji c.o. Q c.o. = 75 kw doboru wymienników dokonano przy za pomocą programu komputerowego Danfoss LPM wer. 3.7 dla danych: moc węzła c.o kw spadek ciśnienia strona pierwotna - 84 kpa ciśnienie dyspozycyjne : instalacji c.o. 0,4 kpa Tz/Tp - 35/70 o C tz/tp - 80/60 o C Dobrano węzeł kompaktowy typ HL-78 n/p firmy Danfoss LPM obliczenia na końcu opracowania.. Dobór pomp c.o. V = Q x 860 / ( 80-60) V = 75 x / ( 80-60) V = 7.67 m 3 /h obliczenie wysokości podnoszenia pompy Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 4

5 Hp =, x ( hw + hi) hw = 9, kpa hi = 0,4kPa Hp =, x (9,+0,4) = 43,45 kpa Dobrano pompę typ TOP-E 30/-0, A-.8, n-30v, moc-400w firmy Wilo.3. Obliczenie układu zabezpieczającego (wg.pn- 9/B-044 oraz wg. DT) obliczenie i dobór naczynia wzbiorczego przeponowego za pomocą programu firmy REFLEX dla danych: moc węzła - 75,0 kw ciśnienie statyczne -,7bara + 0, bara =,9 bara Dane instalacji grzewczej ======================== Źródło ciepła Moc Poj. wodna przew. rozszerzalność. Nr Typ (w kw) (w litrach) l<=0m 0<l<=30m Wymiennik ciepła / tprim=80 C Suma: DN 0 DN 0 Temperatura zasilania tv 80 C Temperatura powrotu tr 60 C Rozszerzalność n 3,6 % Ochrona przed zamarzaniem 0,0 % Wartość zadana ogr.temp.max (lub czuj.) 95 C Ciśnienie statyczne Pst,9 bar(ü) Minimalne ciśnienie robocze Po,0 bar(ü) Ciśnienie otwarcia zaworu bezpieczeństwa Psv 3,0 bar(ü) Cisnienie instalacji Pe,5 bar(ü) Ciśnienie zadane ogranicznika ciśnienia min. 0,0 bar(ü) Ciśnienie zadane ogranicznika ciśnienia max 0,0 bar(ü) Zapotrzebowanie: Druck halten Max średnica zbiornika 800 mm Max wysokość ustawienia 500 mm Rodzaj powierz.grzew. Udział w kw Pojemność w litrach.radiatory 0 0.Grzejniki płytowe Konwektory Wentylacja Ogrzew. podłogowe 0 0 Pojemność sieci dalekiej 0 Pojemność inne (np. podgrz. buforowy) 0 Pojemność systemu/sieci 395 Źródło ciepła pojemności Vk 54 Pojemność całkowita instalacji Va 449 zawartość wstępna wody Vv 0,50 % DIN 4807: min. 0,5% lub 3 litry Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 5

6 efektywna zawartość wody,66 % lub 38 litry Wartości przybliżone ciśnienia roboczego instalacji (Pkt.pomiaru ciśnieniowego naczynia wzbiorczego) Temperatura zasilania w C Ciśnienie w bar(ü),3,3,3,3,4,4,5,5 Tabela jest poprawna tylko wtedy, kiedy dane instalacji odpowiadają założeniom doboru (np. pojemność wodna instalacji i ciśnienie wstępne) Indeks Ilość Tekst ============================================================= Zabezpieczenie układu/sieci reflex N 500, czerwony, zbiornik z membraną, 6 bar Typ : N 800 Pojemność całkowita : 800 litrów Max pojemność użytkowa: : 450 litrów Dop. temp. zasilania instal: 0 C Dop. temp. pracy membrany : 70 C Dop. ciśnienie pracy : 6 bar Ciś. wstępne ustaw. Fabr. :,5 bar Ciś. wstępne nastaw. :,0 bar Średnica : 740 mm Wysokość : 95 mm Waga : 79,0 kg Przyłącze : R Kolor :czerwony reflex 'szybkozłączka' SU R x Typ: SU R x przyłącze: Rp x Rp dop. ciśn. pracy: PN 0 dop. temp. pracy: 0 C Dobrano naczynie przeponowe typu REFLEX N800, obliczeń dokonano przy pomocy programu komputerowego Reflex w Obliczenie rury wzbiorczej d = 0.7 Vu d = ,90 Vu =,395 x 97,8 x = 38,9 dm3 = 4.36 mm Przyjęto rurę wzbiorczą DN 5 mm.5. Obliczenie zaworu bezpieczeństwa dla c.o. wg. normy PN - B 044 d o = 54 M / c x p x M = x b x A ( p - p ) x p = p max = 3 bar p = 6 bar Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 6

7 b = dla p -p > 5 bar, 6-3 >.3 bar A = przekrój poprzeczny rurki wężownicy dla wymienników płytowych x0-4 A = m (rurka ) = 930,45 kg/m 3 dla T=35 o C c = dla zaworu bezpieczeństwa typu SYR 95 M = x x x ( 6-3) x 930,45 M = 3, kg/s d o = 54 x 3,/ 0.7 x 3 x 930,45 d o = 5, mm wg. przepisów DT DT-UC-90/ WO-A/0 DT-UC-90/KW/04 m - przepustowość zaworu bezpieczeństwa m 3600 x N / r N - największa trwała moc cieplna baterii wymienników 75,0kW r - ciepło parowania wody przy ciśnieniu 0.3 MPa przed zaworem bezpieczeństwa 74kJ/kg m = 3600 x 75,0 / 74 m = 89,78 kg/h m - wzrost ciśnienia z powodu pęknięcia rurki wężownicy m = 5.03 x c x A x (p - p ) x c dopuszczony współczynnik wypływu zaworu lub głowicy bezpieczeństwa dla cieczy 0.7 A - 3 mm - powierzchnia przekroju kanału dolotowego zaworu p - ciśnienie zrzutowe 0,33 MPa p - ciśnienie dopływowe -.6 MPa = kg/m 3 m = 5.03 x 0.7 x 3 x ( ) x 930,45 m = 575,43 kg / h obliczenie powierzchni przekroju kanału dopływowego zaworu bezpieczeństwa wg DT-UC - 90KW/04 m + m A = 5.03 x c x ( p - p ) x m. = m +m (89, ,43 = 5565, kg/h) c = współczynnik wypływu zaworu bezpieczeństwa SYR 95 c = 0.7 x 0.9 = 0.43 p = ciśnienie zrzutowe p =pp x. pp = ciśnienie początku otwarcia zaworu bezpieczeństwa pp = 0.3 x. = MPa p = ciśnienie odpływowe = 0 A = 5565, 5.03 x 0.43 x ( ) x 930,45 A = 59,93 mm 4 x 59,83 d o = Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 7

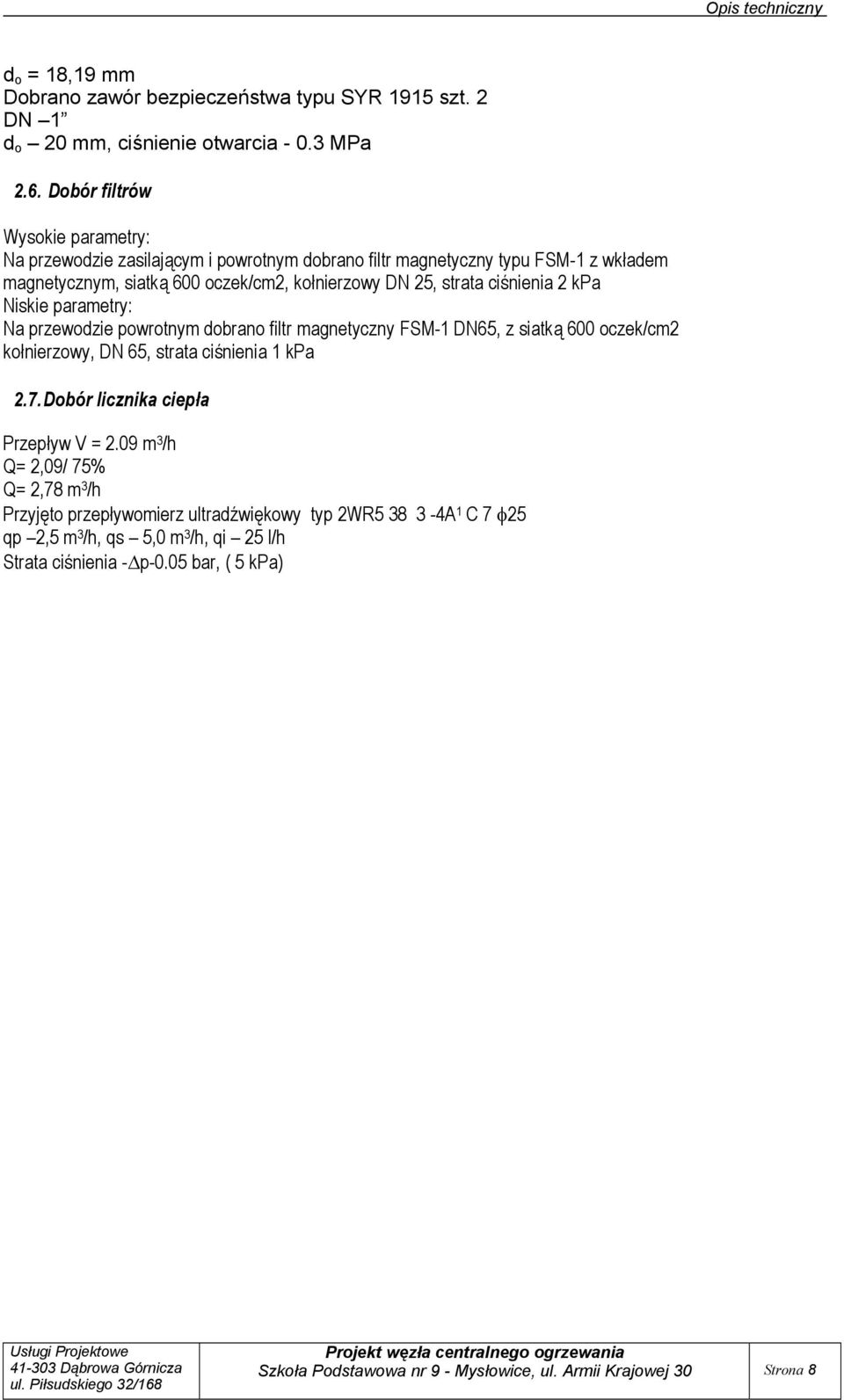

8 d o = 8,9 mm Dobrano zawór bezpieczeństwa typu SYR 95 szt. DN d o 0 mm, ciśnienie otwarcia MPa.6. Dobór filtrów Wysokie parametry: Na przewodzie zasilającym i powrotnym dobrano filtr magnetyczny typu FSM- z wkładem magnetycznym, siatką 600 oczek/cm, kołnierzowy DN 5, strata ciśnienia kpa Niskie parametry: Na przewodzie powrotnym dobrano filtr magnetyczny FSM- DN65, z siatką 600 oczek/cm kołnierzowy, DN 65, strata ciśnienia kpa.7.dobór licznika ciepła Przepływ V =.09 m 3 /h Q=,09/ 75% Q=,78 m 3 /h Przyjęto przepływomierz ultradźwiękowy typ WR A C 7 5 qp,5 m 3 /h, qs 5,0 m 3 /h, qi 5 l/h Strata ciśnienia - p-0.05 bar, ( 5 kpa) Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 8

9 3. ZESTAWIENIE MATERIAŁÓW - CZĘŚĆ TECHNOLOGICZNA Lp Ozn. Wyszczególnienie Ilość Producent Zawór kulowy z końcówkami n/p Danfoss, Nawal do spawania DN 5 JIP Filtr magnetyczny typu FSM- DN5 z siatką n/p Brusmar 600 oczek/cm, lub n/p fig 8 Węzeł kompaktowy n/p Danfoss LPM 3 3 wyszczególnienie elementów: Dąbrowa Górnicza ul. Piłsudskiego 3/68 3. wymiennik c.o. LPM-HL zawór regulacji c.o typ VM DN 5 Kv=6,3m 3 /h+ napęd AMV pompa c.o. typ TOP-E 30/-0 V= 7.67m3/h,H=45kPa,N=30V, A=.8, 3.4 Zawór bezpieczeństwa SYR 95 DN 5 ciśnienie otw. 0.3MPa 3.5 Zawór kulowy z końcówkami do spawania DN5 JIP 3.6 Regulator pogodowy ECL 00 (P30) 3.7 zawór kulowy z kielichami gwintowanymi DN zawór zwrotny DN filtr magnetyczny typ FSM- kołnierzowy DN65 fig zawór kulowy z koncówkami do spawania DN5 T- termometr prosty o zakresie temp o C T- termometr prosty o zakresie temp o C M-manometr o zakresie 0-.6 MPa M-manometr o zakresie MPa MK- presostat KPI 4 4 Przyjęto przepływomierz ultradźwiękowy typ WR A C 7 5 qp,5 m 3 /h, qs 5,0 m 3 /h, qi 5 l/h Strata ciśnienia - p-0.05 bar, ( 5 kpa) 5 5 zawór różnicy ciśnień i przepływu typ AVPQ PN 5 kv-6,3 m 3 /h, DN 5 różnica ciśnień 0,-0,5 bara nr zam. 003H45 Uzupełnianie 6 6 zawór kulowy z końcówkami do gwintowanymi DN 0 P. -.6MPA n/p Danfoss n/p Wilo SYR n/p Danfoss n/p Danfoss n/p Danfoss n/p Brusmar n/p JIP n/p Siemens n/p Danfoss hurtownie 7 7 zawór zwrotny DN 0 P.-,6MPa hurtownie 8 8 regulator ciśnienia z osadnikiem DN0 typ D06FH,manomert M07K-0bar n/p HONEYWELL filtr FN09 3/4 A 9 9 wodomierz DN 5 na temperaturę 90 o C HURTOWNIE P.-.6MPa, firmy METRON 0 0 osadnik typ FS-3 DN 0 P.-.6MPa n/p Zakład automatyki POLNA SA Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 9

10 Elementy dodatkowe zawór odcinający z zabezpieczeniem przed niepożądanym manipulowaniem DN 5 n/p Reflex naczynie przeponowe typ N 800 czerwone P-6 bar n/p Reflex 3 3 zawór z kielichami gwintowanymi DN 5 P.- 0.6MPa HURTOWNIE 4 4 zawór kulowy z koncówkami n/p Naval 4 do spawania DN5 manometr o zakresie 0-.6 MPa 7 termometr o zakresie 0-50 o C manometr o zakresie MPa 4 termometr o zakresie 0-00 o C rozdzielacz Dn-00 l=0.7m szt rury stalowe bez szwu DN 65 0m rury stalowe bez szwu DN 0 5m rury stalowe bez szwu DN 5 5m rury stalowe bez szwu DN 5 5m Dąbrowa Górnicza ul. Piłsudskiego 3/68 Szkoła Podstawowa nr 9 - Mysłowice, ul. Armii Krajowej 30 Strona 0
