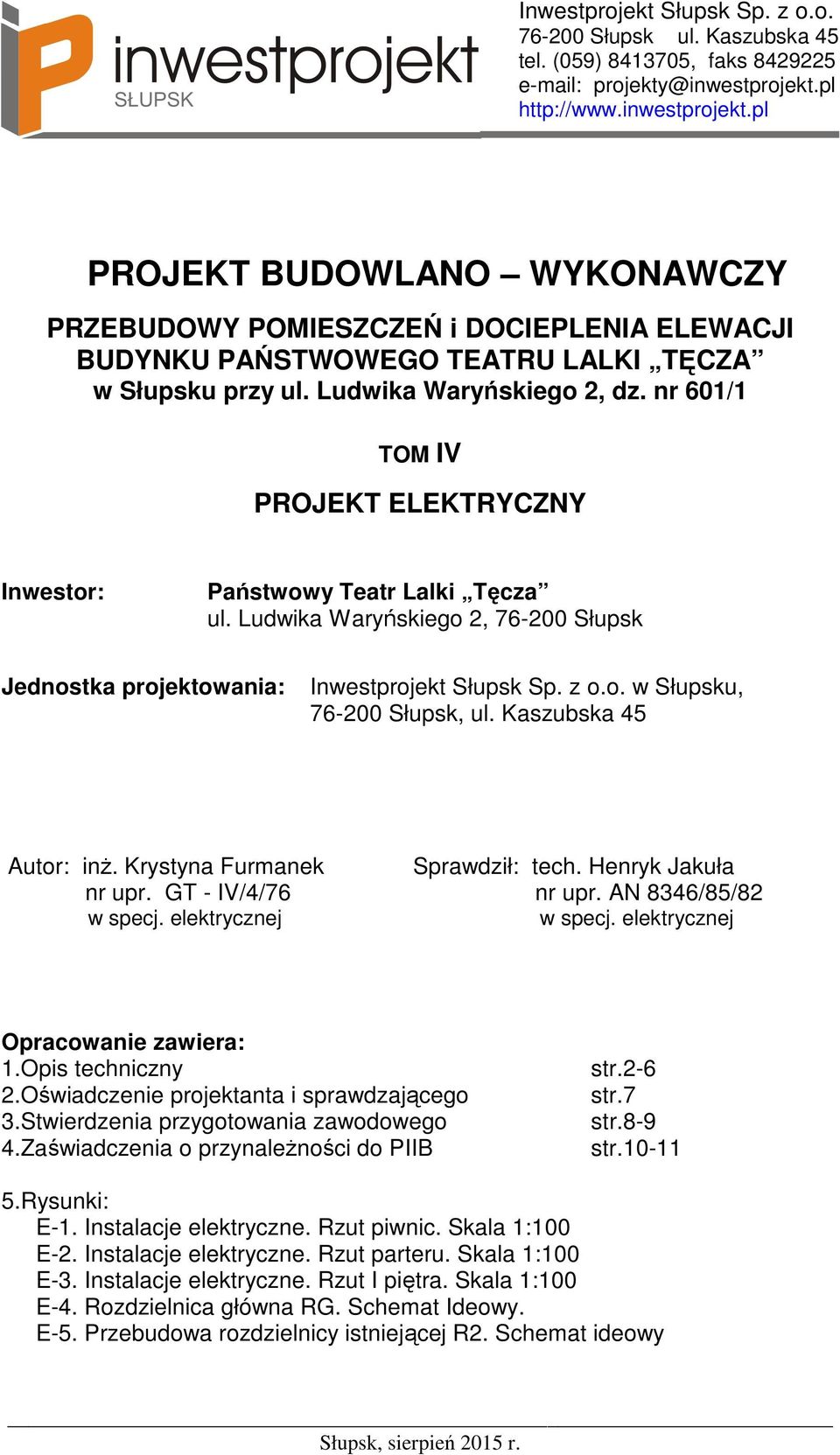

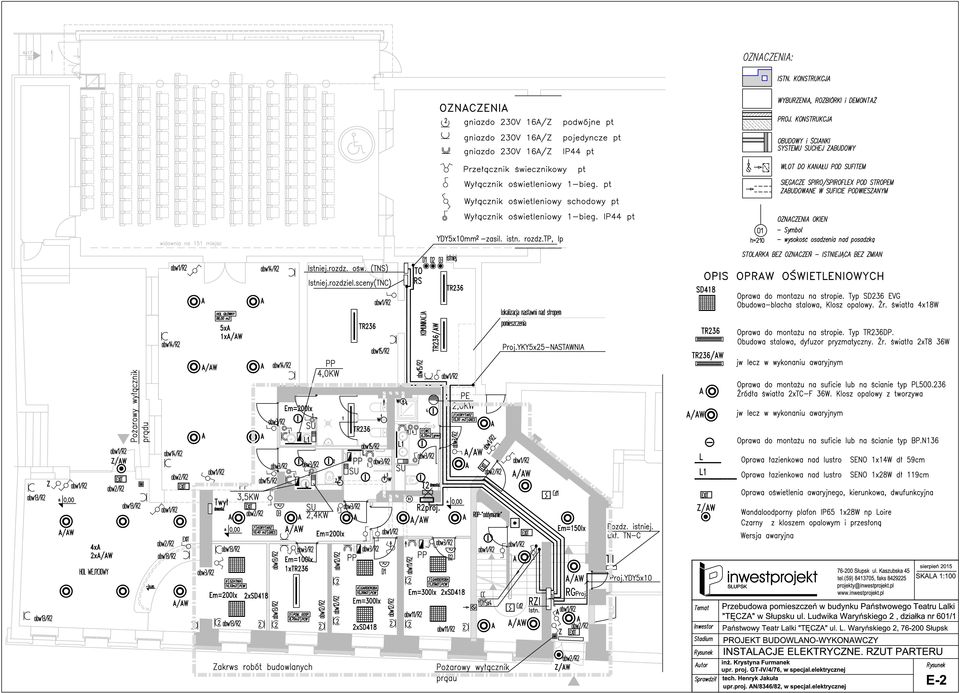

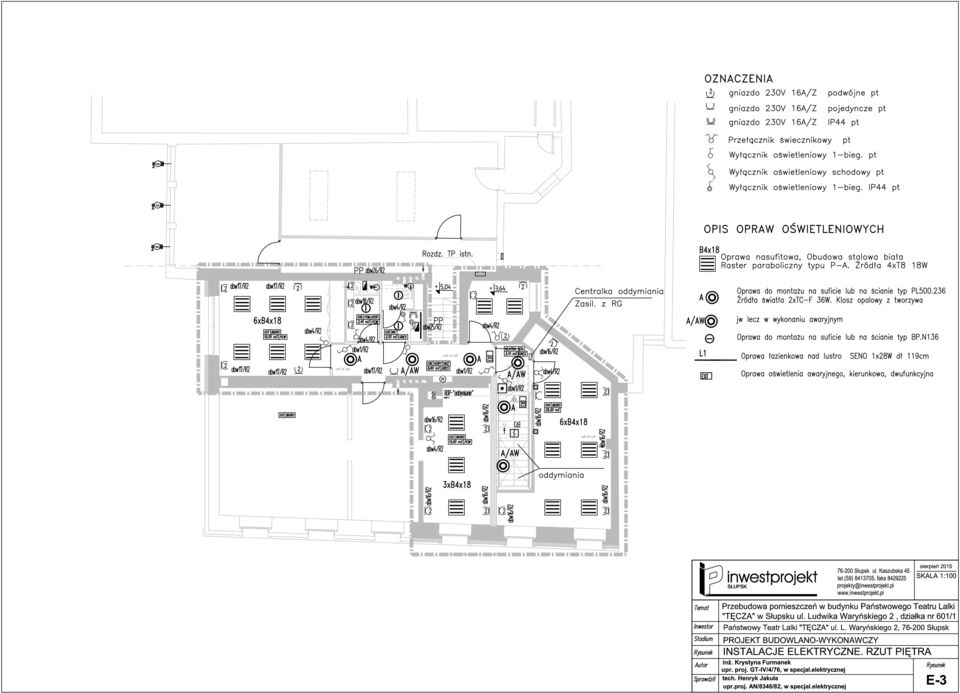

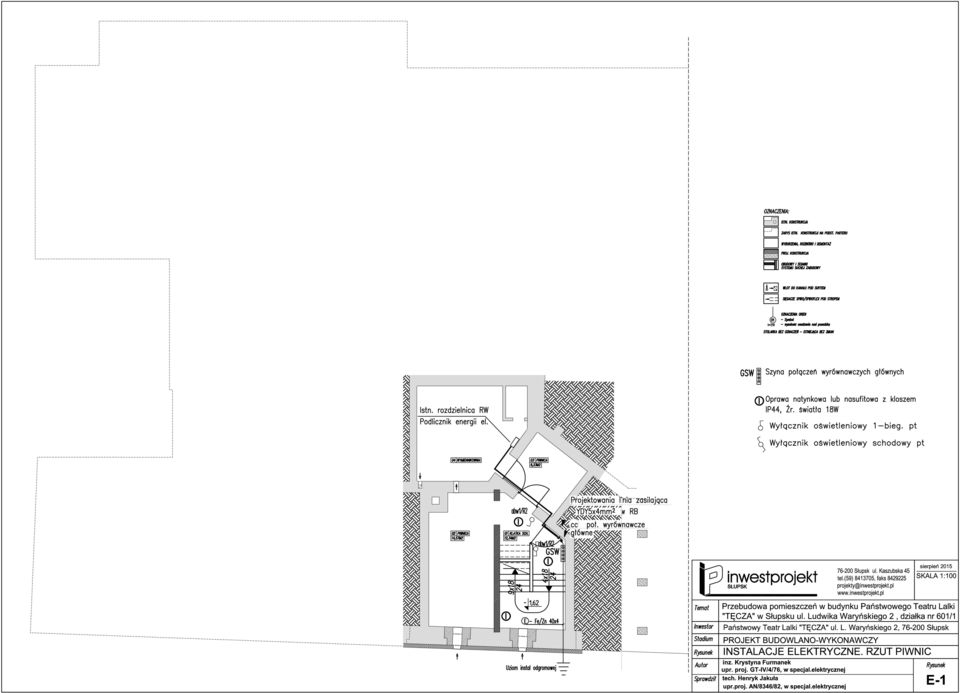

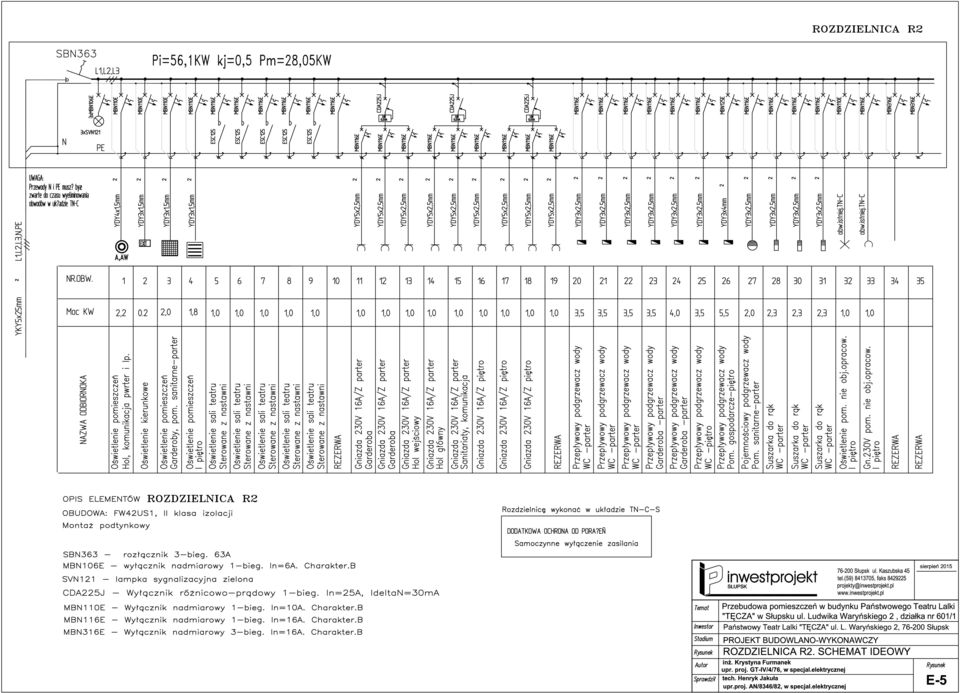

1 Inwestprojekt Słupsk Sp. z o.o Słupsk ul. Kaszubska 45 tel. (059) , faks projekty@inwestprojekt.pl PROJEKT BUDOWLANO WYKONAWCZY PRZEBUDOWY POMIESZCZEŃ i DOCIEPLENIA ELEWACJI BUDYNKU PAŃSTWOWEGO TEATRU LALKI TĘCZA w Słupsku przy ul. Ludwika Waryńskiego 2, dz. nr 601/1 TOM IV PROJEKT ELEKTRYCZNY Inwestor: Państwowy Teatr Lalki Tęcza ul. Ludwika Waryńskiego 2, Słupsk Jednostka projektowania: Inwestprojekt Słupsk Sp. z o.o. w Słupsku, Słupsk, ul. Kaszubska 45 Autor: inŝ. Krystyna Furmanek Sprawdził: tech. Henryk Jakuła nr upr. GT - IV/4/76 nr upr. AN 8346/85/82 w specj. elektrycznej w specj. elektrycznej Opracowanie zawiera: 1.Opis techniczny 2.Oświadczenie projektanta i sprawdzającego 3.Stwierdzenia przygotowania zawodowego 4.Zaświadczenia o przynaleŝności do PIIB str.2-6 str.7 str.8-9 str Rysunki: E-1. Instalacje elektryczne. Rzut piwnic. Skala 1:100 E-2. Instalacje elektryczne. Rzut parteru. Skala 1:100 E-3. Instalacje elektryczne. Rzut I piętra. Skala 1:100 E-4. Rozdzielnica główna RG. Schemat Ideowy. E-5. Przebudowa rozdzielnicy istniejącej R2. Schemat ideowy Słupsk, sierpień 2015 r.

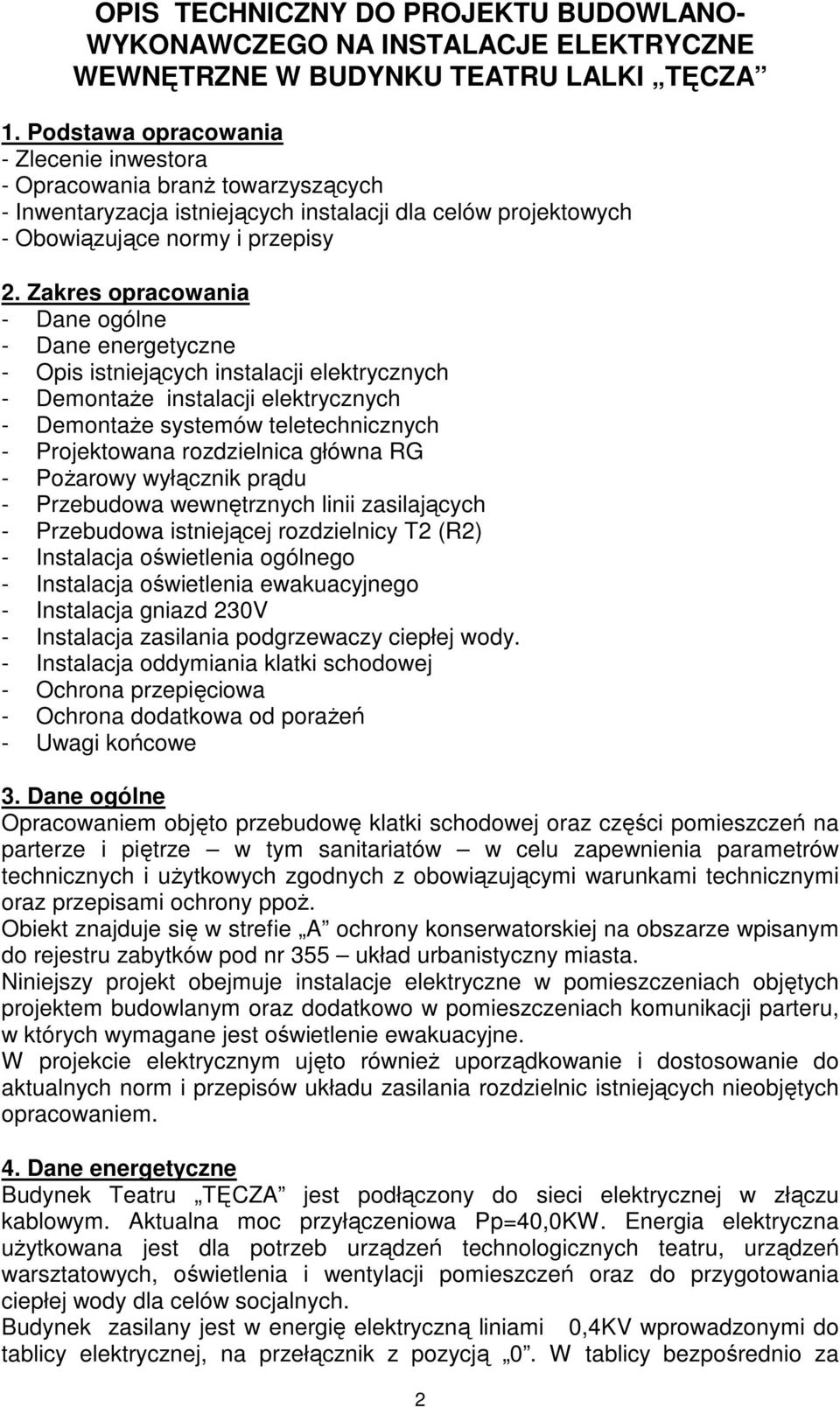

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANO- WYKONAWCZEGO NA INSTALACJE ELEKTRYCZNE WEWNĘTRZNE W BUDYNKU TEATRU LALKI TĘCZA 1. Podstawa opracowania - Zlecenie inwestora - Opracowania branŝ towarzyszących - Inwentaryzacja istniejących instalacji dla celów projektowych - Obowiązujące normy i przepisy 2. Zakres opracowania - Dane ogólne - Dane energetyczne - Opis istniejących instalacji elektrycznych - DemontaŜe instalacji elektrycznych - DemontaŜe systemów teletechnicznych - Projektowana rozdzielnica główna RG - PoŜarowy wyłącznik prądu - Przebudowa wewnętrznych linii zasilających - Przebudowa istniejącej rozdzielnicy T2 (R2) - Instalacja oświetlenia ogólnego - Instalacja oświetlenia ewakuacyjnego - Instalacja gniazd 230V - Instalacja zasilania podgrzewaczy ciepłej wody. - Instalacja oddymiania klatki schodowej - Ochrona przepięciowa - Ochrona dodatkowa od poraŝeń - Uwagi końcowe 3. Dane ogólne Opracowaniem objęto przebudowę klatki schodowej oraz części pomieszczeń na parterze i piętrze w tym sanitariatów w celu zapewnienia parametrów technicznych i uŝytkowych zgodnych z obowiązującymi warunkami technicznymi oraz przepisami ochrony ppoŝ. Obiekt znajduje się w strefie A ochrony konserwatorskiej na obszarze wpisanym do rejestru zabytków pod nr 355 układ urbanistyczny miasta. Niniejszy projekt obejmuje instalacje elektryczne w pomieszczeniach objętych projektem budowlanym oraz dodatkowo w pomieszczeniach komunikacji parteru, w których wymagane jest oświetlenie ewakuacyjne. W projekcie elektrycznym ujęto równieŝ uporządkowanie i dostosowanie do aktualnych norm i przepisów układu zasilania rozdzielnic istniejących nieobjętych opracowaniem. 4. Dane energetyczne Budynek Teatru TĘCZA jest podłączony do sieci elektrycznej w złączu kablowym. Aktualna moc przyłączeniowa Pp=40,0KW. Energia elektryczna uŝytkowana jest dla potrzeb urządzeń technologicznych teatru, urządzeń warsztatowych, oświetlenia i wentylacji pomieszczeń oraz do przygotowania ciepłej wody dla celów socjalnych. Budynek zasilany jest w energię elektryczną liniami 0,4KV wprowadzonymi do tablicy elektrycznej, na przełącznik z pozycją 0. W tablicy bezpośrednio za 2

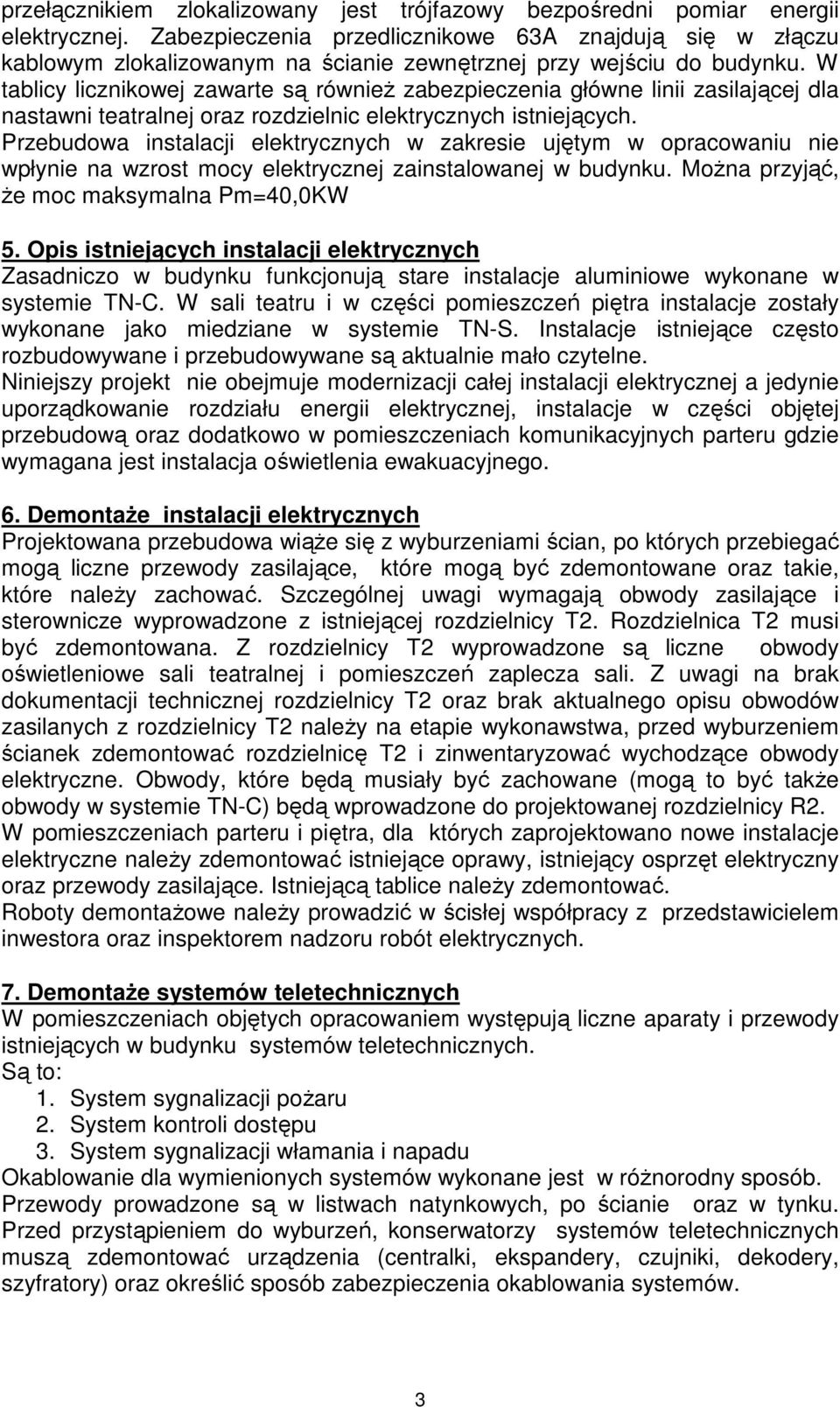

3 przełącznikiem zlokalizowany jest trójfazowy bezpośredni pomiar energii elektrycznej. Zabezpieczenia przedlicznikowe 63A znajdują się w złączu kablowym zlokalizowanym na ścianie zewnętrznej przy wejściu do budynku. W tablicy licznikowej zawarte są równieŝ zabezpieczenia główne linii zasilającej dla nastawni teatralnej oraz rozdzielnic elektrycznych istniejących. Przebudowa instalacji elektrycznych w zakresie ujętym w opracowaniu nie wpłynie na wzrost mocy elektrycznej zainstalowanej w budynku. MoŜna przyjąć, Ŝe moc maksymalna Pm=40,0KW 5. Opis istniejących instalacji elektrycznych Zasadniczo w budynku funkcjonują stare instalacje aluminiowe wykonane w systemie TN-C. W sali teatru i w części pomieszczeń piętra instalacje zostały wykonane jako miedziane w systemie TN-S. Instalacje istniejące często rozbudowywane i przebudowywane są aktualnie mało czytelne. Niniejszy projekt nie obejmuje modernizacji całej instalacji elektrycznej a jedynie uporządkowanie rozdziału energii elektrycznej, instalacje w części objętej przebudową oraz dodatkowo w pomieszczeniach komunikacyjnych parteru gdzie wymagana jest instalacja oświetlenia ewakuacyjnego. 6. DemontaŜe instalacji elektrycznych Projektowana przebudowa wiąŝe się z wyburzeniami ścian, po których przebiegać mogą liczne przewody zasilające, które mogą być zdemontowane oraz takie, które naleŝy zachować. Szczególnej uwagi wymagają obwody zasilające i sterownicze wyprowadzone z istniejącej rozdzielnicy T2. Rozdzielnica T2 musi być zdemontowana. Z rozdzielnicy T2 wyprowadzone są liczne obwody oświetleniowe sali teatralnej i pomieszczeń zaplecza sali. Z uwagi na brak dokumentacji technicznej rozdzielnicy T2 oraz brak aktualnego opisu obwodów zasilanych z rozdzielnicy T2 naleŝy na etapie wykonawstwa, przed wyburzeniem ścianek zdemontować rozdzielnicę T2 i zinwentaryzować wychodzące obwody elektryczne. Obwody, które będą musiały być zachowane (mogą to być takŝe obwody w systemie TN-C) będą wprowadzone do projektowanej rozdzielnicy R2. W pomieszczeniach parteru i piętra, dla których zaprojektowano nowe instalacje elektryczne naleŝy zdemontować istniejące oprawy, istniejący osprzęt elektryczny oraz przewody zasilające. Istniejącą tablice naleŝy zdemontować. Roboty demontaŝowe naleŝy prowadzić w ścisłej współpracy z przedstawicielem inwestora oraz inspektorem nadzoru robót elektrycznych. 7. DemontaŜe systemów teletechnicznych W pomieszczeniach objętych opracowaniem występują liczne aparaty i przewody istniejących w budynku systemów teletechnicznych. Są to: 1. System sygnalizacji poŝaru 2. System kontroli dostępu 3. System sygnalizacji włamania i napadu Okablowanie dla wymienionych systemów wykonane jest w róŝnorodny sposób. Przewody prowadzone są w listwach natynkowych, po ścianie oraz w tynku. Przed przystąpieniem do wyburzeń, konserwatorzy systemów teletechnicznych muszą zdemontować urządzenia (centralki, ekspandery, czujniki, dekodery, szyfratory) oraz określić sposób zabezpieczenia okablowania systemów. 3

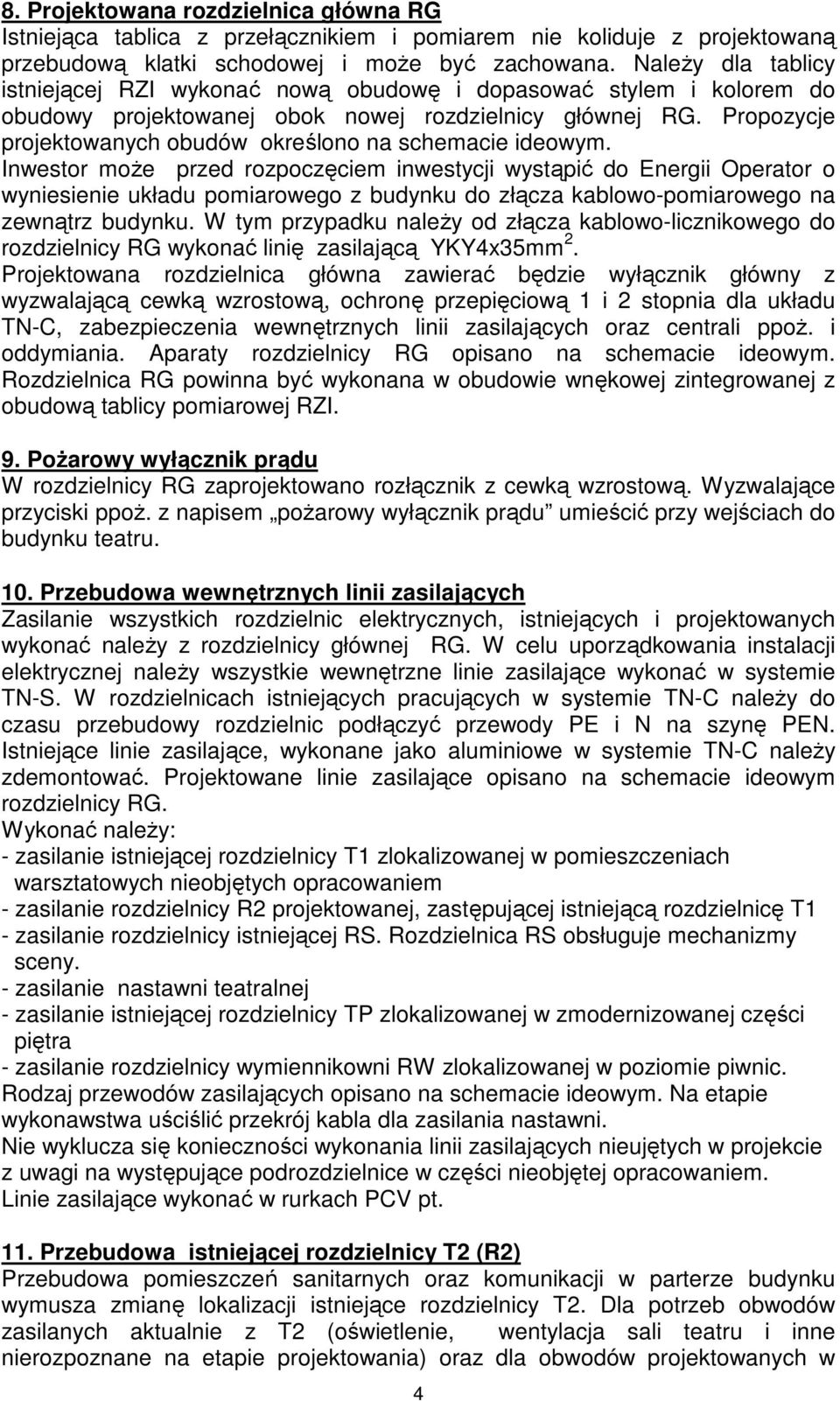

4 8. Projektowana rozdzielnica główna RG Istniejąca tablica z przełącznikiem i pomiarem nie koliduje z projektowaną przebudową klatki schodowej i moŝe być zachowana. NaleŜy dla tablicy istniejącej RZI wykonać nową obudowę i dopasować stylem i kolorem do obudowy projektowanej obok nowej rozdzielnicy głównej RG. Propozycje projektowanych obudów określono na schemacie ideowym. Inwestor moŝe przed rozpoczęciem inwestycji wystąpić do Energii Operator o wyniesienie układu pomiarowego z budynku do złącza kablowo-pomiarowego na zewnątrz budynku. W tym przypadku naleŝy od złącza kablowo-licznikowego do rozdzielnicy RG wykonać linię zasilającą YKY4x35mm 2. Projektowana rozdzielnica główna zawierać będzie wyłącznik główny z wyzwalającą cewką wzrostową, ochronę przepięciową 1 i 2 stopnia dla układu TN-C, zabezpieczenia wewnętrznych linii zasilających oraz centrali ppoŝ. i oddymiania. Aparaty rozdzielnicy RG opisano na schemacie ideowym. Rozdzielnica RG powinna być wykonana w obudowie wnękowej zintegrowanej z obudową tablicy pomiarowej RZI. 9. PoŜarowy wyłącznik prądu W rozdzielnicy RG zaprojektowano rozłącznik z cewką wzrostową. Wyzwalające przyciski ppoŝ. z napisem poŝarowy wyłącznik prądu umieścić przy wejściach do budynku teatru. 10. Przebudowa wewnętrznych linii zasilających Zasilanie wszystkich rozdzielnic elektrycznych, istniejących i projektowanych wykonać naleŝy z rozdzielnicy głównej RG. W celu uporządkowania instalacji elektrycznej naleŝy wszystkie wewnętrzne linie zasilające wykonać w systemie TN-S. W rozdzielnicach istniejących pracujących w systemie TN-C naleŝy do czasu przebudowy rozdzielnic podłączyć przewody PE i N na szynę PEN. Istniejące linie zasilające, wykonane jako aluminiowe w systemie TN-C naleŝy zdemontować. Projektowane linie zasilające opisano na schemacie ideowym rozdzielnicy RG. Wykonać naleŝy: - zasilanie istniejącej rozdzielnicy T1 zlokalizowanej w pomieszczeniach warsztatowych nieobjętych opracowaniem - zasilanie rozdzielnicy R2 projektowanej, zastępującej istniejącą rozdzielnicę T1 - zasilanie rozdzielnicy istniejącej RS. Rozdzielnica RS obsługuje mechanizmy sceny. - zasilanie nastawni teatralnej - zasilanie istniejącej rozdzielnicy TP zlokalizowanej w zmodernizowanej części piętra - zasilanie rozdzielnicy wymiennikowni RW zlokalizowanej w poziomie piwnic. Rodzaj przewodów zasilających opisano na schemacie ideowym. Na etapie wykonawstwa uściślić przekrój kabla dla zasilania nastawni. Nie wyklucza się konieczności wykonania linii zasilających nieujętych w projekcie z uwagi na występujące podrozdzielnice w części nieobjętej opracowaniem. Linie zasilające wykonać w rurkach PCV pt. 11. Przebudowa istniejącej rozdzielnicy T2 (R2) Przebudowa pomieszczeń sanitarnych oraz komunikacji w parterze budynku wymusza zmianę lokalizacji istniejące rozdzielnicy T2. Dla potrzeb obwodów zasilanych aktualnie z T2 (oświetlenie, wentylacja sali teatru i inne nierozpoznane na etapie projektowania) oraz dla obwodów projektowanych w 4

5 pomieszczeniach parteru i piętra objętych niniejszym opracowaniem wykonać naleŝy nową rozdzielnicę R2. Rozdzielnicę R2 zlokalizować jak najbliŝej miejsca lokalizacji T2. Obudowę oraz wyposaŝenie rozdzielnicy R2 opisano na schemacie ideowym. Rozdzielnicę wykonać w systemie TN-C-S z izolowaną szyną N zwartą z szyną PE. Po zakończeniu modernizacji obwodów zasilanych z R2 wykonać rozwarcie szyny N i PE. 12. Instalacja oświetlenia ogólnego NatęŜenie oświetlenia w pomieszczeniach ujętych opracowaniem przyjęto zgodnie z normą PN-EN Obliczenia przeprowadzono w oparciu o programy komputerowe. Na rzutach opisano rodzaj proponowanych opraw oświetleniowych. Instalację oświetleniowa wykonać przewodem YDY3x1,5mm 2 układanym pt. Na stropach drewnianych instalacje wykonać w rurkach PCV. Wyłączniki oświetleniowe stosować pt na wys. 1,4m od podłogi. W pomieszczeniach sanitarnych zasilić z obwodów oświetleniowych wentylatorki kanałowe wyposaŝone w przekaźniki zwłoczne. Sterowanie pracą wentylatorków odbywać się będzie wyłącznikami oświetleniowymi. Z obwodu oświetleniowego wykonać takŝe zasilanie instalacji dzwonkowej przyzewowej. Przyciski dzwonek są istniejące i zlokalizowane przy wejściu na scenę. Dzwonki 230V zainstalować w garderobach i w komunikacji. W pomieszczeniach, które nie są objęte projektem architektonicznym naleŝy uwzględnić dodatkowe roboty budowlane towarzyszące wymianie instalacji elektrycznych. 13. Instalacja oświetlenia ewakuacyjnego. Oświetlenie ewakuacyjne wykonać oprawami w wykonaniu awaryjnym. Oprawy awaryjne pracować będą jako dwufunkcyjne. Do opraw oświetlenia ewakuacyjnego wykonać instalację elektryczną z dodatkową Ŝyłą kontrolnozasilającą. W komunikacji zastosować naleŝy oprawy ewakuacyjne kierunkowe wskazujące kierunki ewakuacji. Zastosować oprawy ewakuacyjne kierunkowe dwufunkcyjne. Wyłącznik oświetlenia kierunkowego zainstalować przy szatni. Instalację dla opraw kierunkowych wykonać z dodatkową Ŝyłą kontrolno-sterującą. 14. Instalacja gniazd 230V Instalację gniazd 230V wykonać przewodem YDY3x2,5mm 2 pt Stosować gniazda 16A/Zpt. na wys. 0,6m, a w pomieszczeniach sanitarnych i w pomieszczeniu gospodarczym na I piętrze gniazda instalować na wys. 1,2m od podłogi. Gniazda 230 V podwójne stosować w ramkach dwukrotnych, W pomieszczeniach sanitarnych przy lustrach stosować gniazda i wyłączniki IP44 pt w ramkach dwukrotnych. 15. Instalacja zasilania podgrzewaczy cw i suszarek do rak Przygotowanie ciepłej wody dla celów socjalnych zaprojektowano w podgrzewaczach elektrycznych przepływowych i pojemnościowych. W pomieszczeniach sanitarnych dla publiczności zaprojektowano suszarki do rak. Suszarki do rak instalować na wysokości 1,4m od posadzki. Podgrzewacze i suszarki zasilić w energię elektryczną przewodami wg opisu na schemacie ideowym. Przewody układać pod tynk. Wykonać bezpośrednie podłączenie obwodów zasilających z urządzeniami. 16. Instalacja oddymiania klatki schodowej Dobór klap oddymiających i siłowników przyjęto wg danych architektonicznych. W klatce schodowej, na piętrze zlokalizować naleŝy centralkę oddymiania 10A. 5

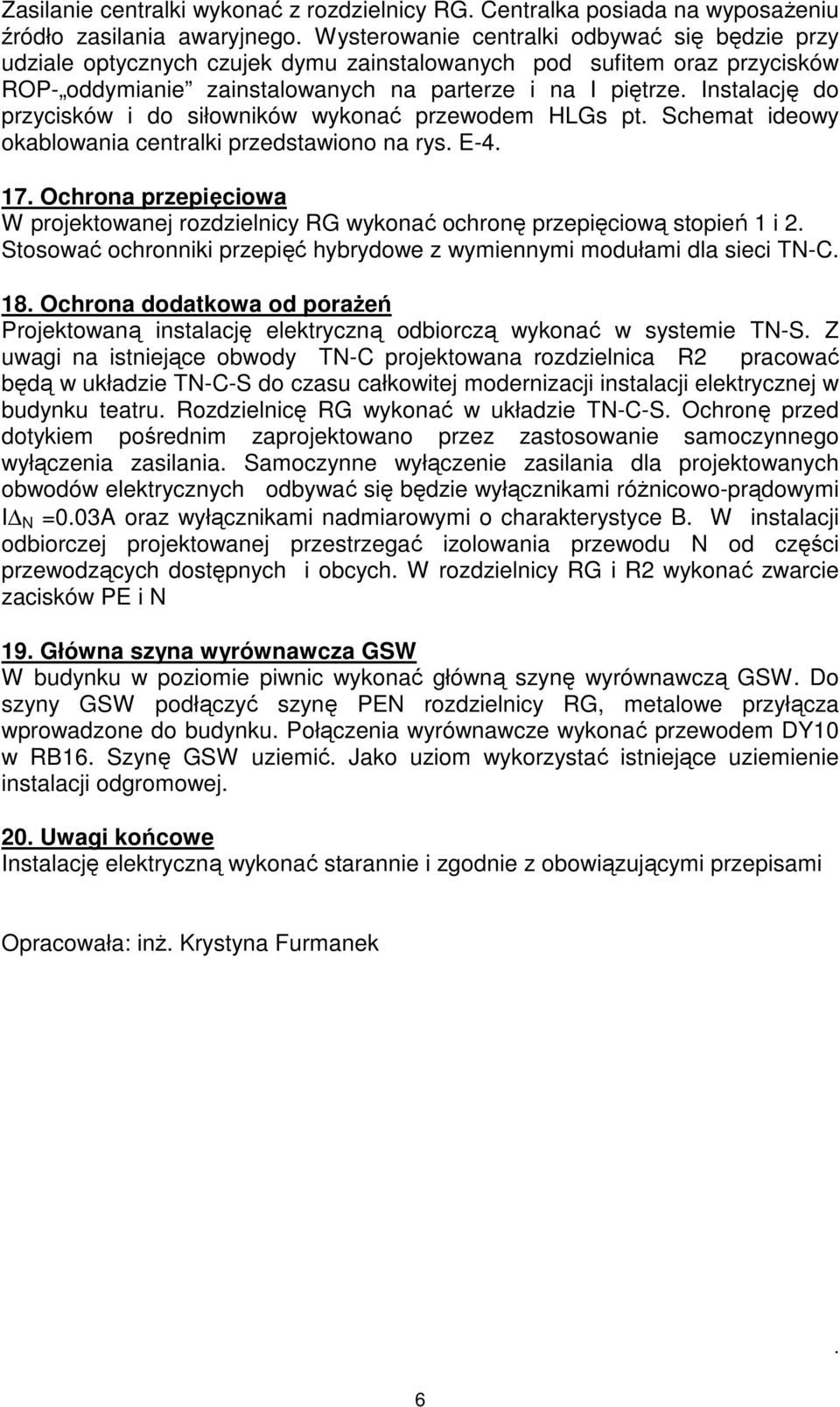

6 Zasilanie centralki wykonać z rozdzielnicy RG. Centralka posiada na wyposaŝeniu źródło zasilania awaryjnego. Wysterowanie centralki odbywać się będzie przy udziale optycznych czujek dymu zainstalowanych pod sufitem oraz przycisków ROP- oddymianie zainstalowanych na parterze i na I piętrze. Instalację do przycisków i do siłowników wykonać przewodem HLGs pt. Schemat ideowy okablowania centralki przedstawiono na rys. E Ochrona przepięciowa W projektowanej rozdzielnicy RG wykonać ochronę przepięciową stopień 1 i 2. Stosować ochronniki przepięć hybrydowe z wymiennymi modułami dla sieci TN-C. 18. Ochrona dodatkowa od poraŝeń Projektowaną instalację elektryczną odbiorczą wykonać w systemie TN-S. Z uwagi na istniejące obwody TN-C projektowana rozdzielnica R2 pracować będą w układzie TN-C-S do czasu całkowitej modernizacji instalacji elektrycznej w budynku teatru. Rozdzielnicę RG wykonać w układzie TN-C-S. Ochronę przed dotykiem pośrednim zaprojektowano przez zastosowanie samoczynnego wyłączenia zasilania. Samoczynne wyłączenie zasilania dla projektowanych obwodów elektrycznych odbywać się będzie wyłącznikami róŝnicowo-prądowymi I N =0.03A oraz wyłącznikami nadmiarowymi o charakterystyce B. W instalacji odbiorczej projektowanej przestrzegać izolowania przewodu N od części przewodzących dostępnych i obcych. W rozdzielnicy RG i R2 wykonać zwarcie zacisków PE i N 19. Główna szyna wyrównawcza GSW W budynku w poziomie piwnic wykonać główną szynę wyrównawczą GSW. Do szyny GSW podłączyć szynę PEN rozdzielnicy RG, metalowe przyłącza wprowadzone do budynku. Połączenia wyrównawcze wykonać przewodem DY10 w RB16. Szynę GSW uziemić. Jako uziom wykorzystać istniejące uziemienie instalacji odgromowej. 20. Uwagi końcowe Instalację elektryczną wykonać starannie i zgodnie z obowiązującymi przepisami Opracowała: inŝ. Krystyna Furmanek. 6

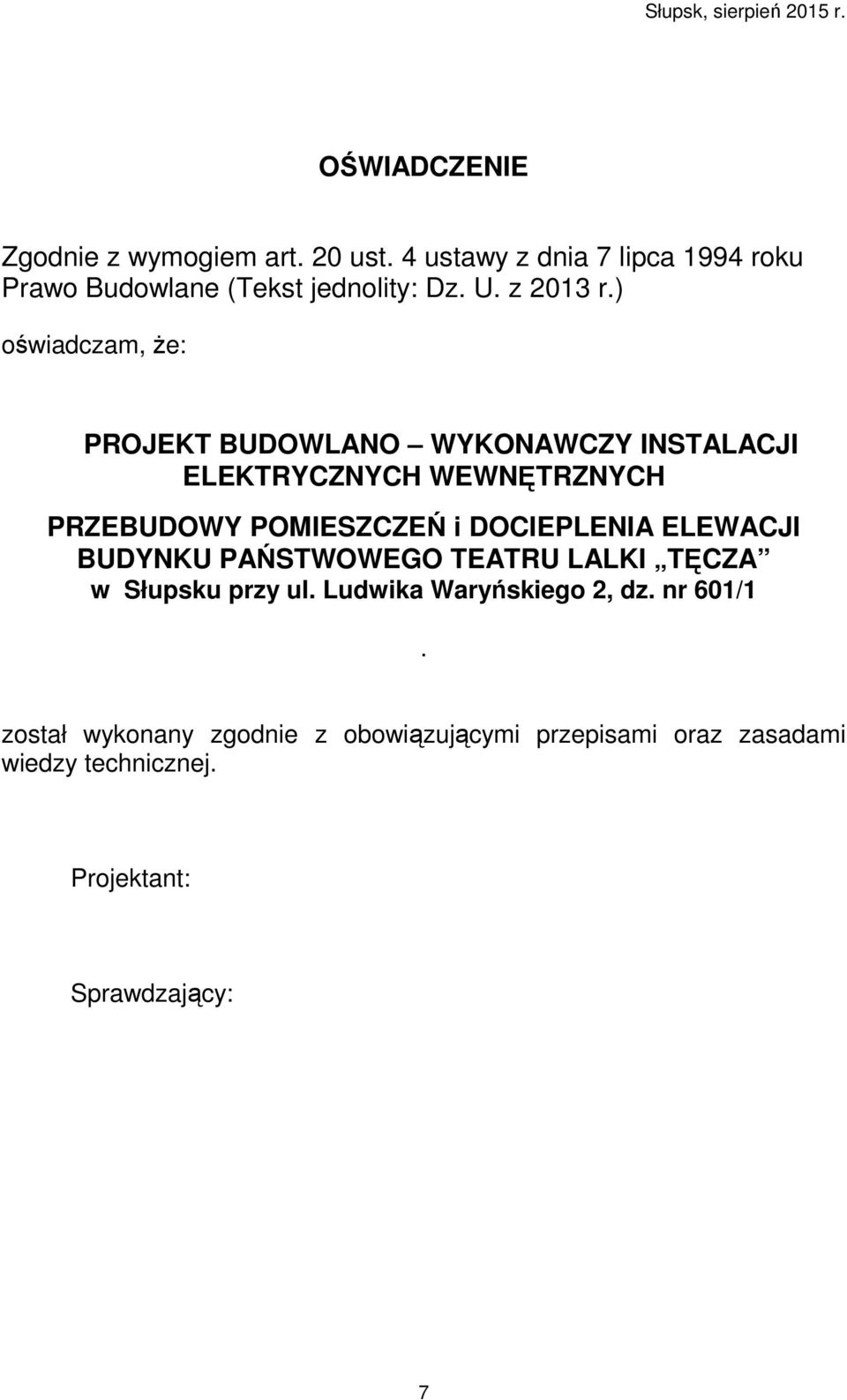

7 Słupsk, sierpień 2015 r. OŚWIADCZENIE Zgodnie z wymogiem art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Tekst jednolity: Dz. U. z 2013 r.) oświadczam, Ŝe: PROJEKT BUDOWLANO WYKONAWCZY INSTALACJI ELEKTRYCZNYCH WEWNĘTRZNYCH PRZEBUDOWY POMIESZCZEŃ i DOCIEPLENIA ELEWACJI BUDYNKU PAŃSTWOWEGO TEATRU LALKI TĘCZA w Słupsku przy ul. Ludwika Waryńskiego 2, dz. nr 601/1. został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdzający: 7

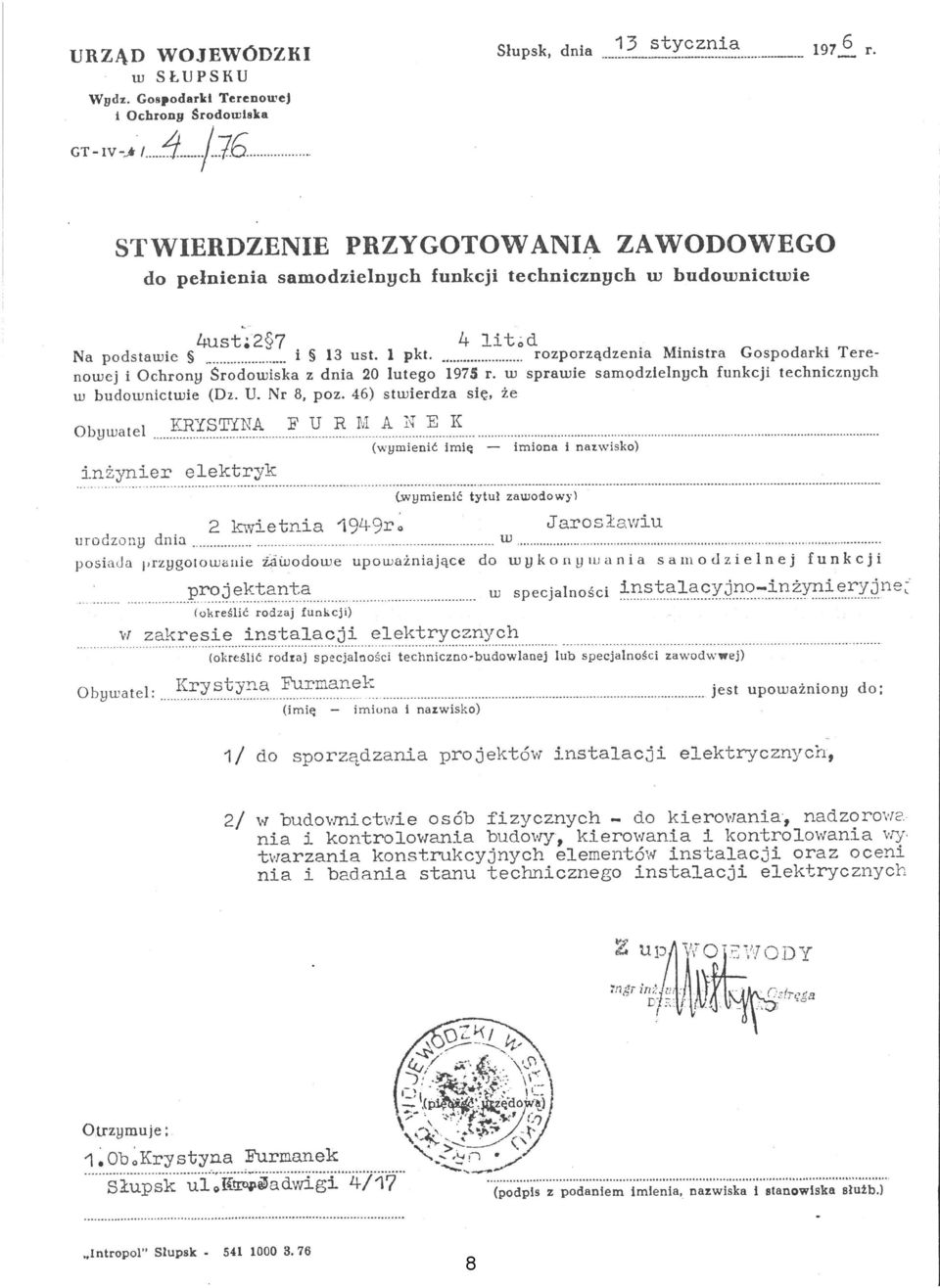

8 8

9 9

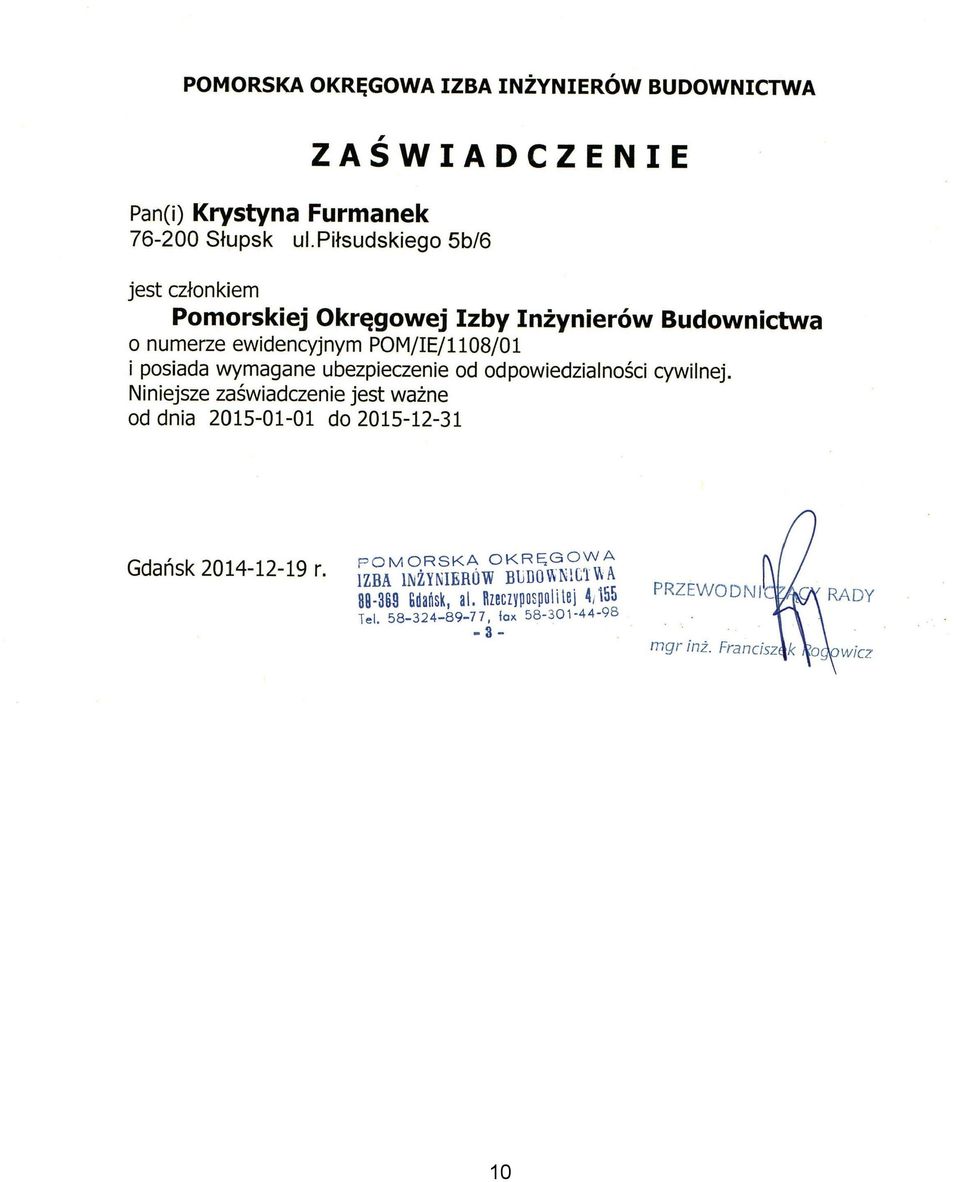

10 10

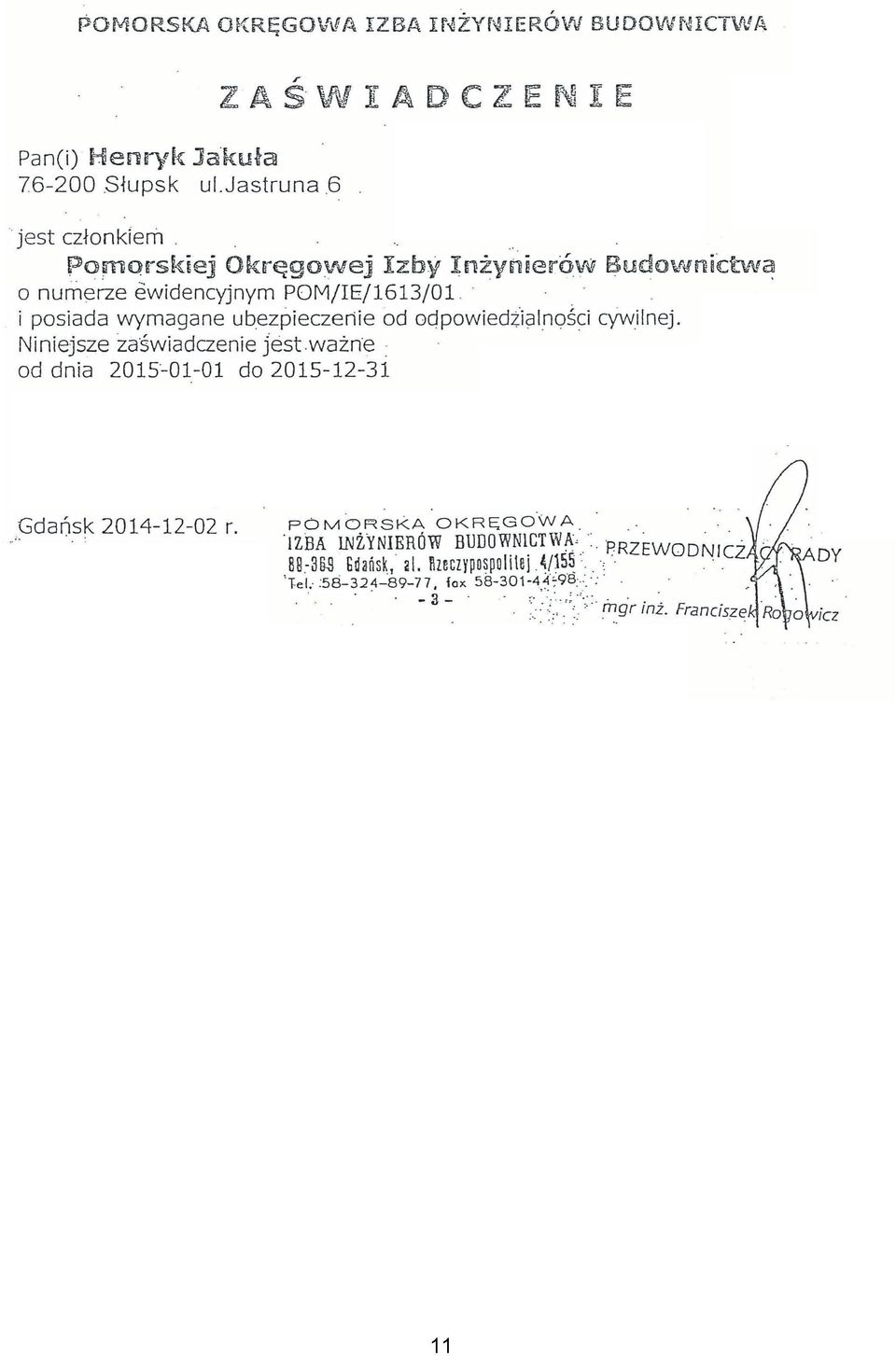

11 11

12

13

14

15

16
