Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu AUDIX -ÜSG

Transkrypt

1 Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu AUDIX -ÜSG

2 Spis treści Opis... 3 Materiał... 4 Wykonanie... 4 Wyposażenie dodatkowe... 4 Zamocowanie... 4 Wykonanie i wymiary... 5 Wymiary... 5 Wyposażenie dodatkowe wymiary... 6 Możliwości zamocowania... 6 Dane techniczne... 7 Strata ciśnienia... 7 Legenda...10 Dane do zamówienia...11 Opis do specyfikacji /09-2 Stan na: Zmiany nie upoważniają do reklamacji

3 Opis Nowoczesne budynki biurowe często nie posiadają systemu stropów podwieszonych. Dzięki temu znacząco oszczędza się wysokość kondygnacji. Oznacza to, że przy takiej samej wysokości budynku można wybudować większą ilość pięter. Konieczność budowy możliwie najtańszych powierzchni biurowych stwarza konflikt z wymaganiami w zakresie komfortu cieplnego pomieszczenia. Coraz częściej stosuje się chłodzące powierzchnie budowlane do redukcji temperatury w pomieszczeniu. Zgodnie z przepisami dotyczącymi ochrony cieplnej budynków przy szczelnych fasadach, aby uniknąć szkód budowlanych i pleśni wymagana jest wentylacja. Kanały nawiewne i wywiewne instalowane są przede wszystkim w międzystropiu korytarza. Poza nimi układa się w tej niewielkiej przestrzeni główne kable i kable elektryczne do poszczególnych pomieszczeń. Dla takich rozwiązań zaprojektowana została skrzynka przyłączeniowa nawiewnika szczelinowego ze zintegrowanym telefonicznym tłumikiem hałasu. Zintegrowany tłumik przejmuje identyczną funkcję jak dotychczas stosowany tłumik telefoniczny, osobno wbudowany, na który zwykle brakowało miejsca. Przenoszenie dźwięków poprzez kanał zbiorczy jest zatem skutecznie blokowane. Szczelina wyrównawcza z tłumikiem telefonicznym AUDIX -ÜSG zmniejsza koszty instalacyjne, o koszty dodatkowych tłumików hałasu, oraz pozwala na zaoszczędzenie miejsca w korytarzu. Szczelina wyrównawcza z tłumikiem telefonicznym AUDIX -ÜSG jest wymiarami dopasowana do wymagań montażu ścian z elementów prefabrykowanych i może być bardzo łatwo wbudowana w ścianki działowe, co skraca czas montażu i ułatwia współpracę z firmą budowlaną. Jako dodatkowe wyposażenie dostarczane są zaślepki otworów, z blachy stalowej ocynkowanej, które mogą być zamontowane w fazie budowy, by zapobiec zabrudzeniu się skrzynki. Skrzynka przyłączeniowa ze zintegrowanym telefonicznym tłumikiem dźwięków zbudowana jest z blachy ocynkowanej i wykładziny wewnętrznej ze specjalnych płyt tłumiących. Estetyczne wykończenie zapewnia ramka maskująca mocowana na klaemy. Zasłania ona szczelinę, która może pojawić się między ścianą i nawiewnikiem. Zalety: - higieniczna zabudowa w lekkiej ściance wypełnionej wełną mineralną - sposób mocowania ułatwiający zabudowę przez firmę instalacyjną lub budowlaną - ułatwienie pracy budowniczym ścianek lekkich dzięki prostokątnej skrzynce przyłacznej - znakomite własności tłumiące - płyty tłumiące dźwięk klasa materiałowa B1 (trudno zapalna zgodnie z DIN 4102, standard) lub też klasa A2 (niepalna zgodnie z DIN 4102, za dopłatą) Tłumienie przelotowe D df (db) H D df (db) f m (Hz) Jeżeli w pomieszczeniu zainstalowanych jest więcej kaset z tłumikami telefonicznymi to zmniejszy się zdolność tłumienia ściany zgodnie z poniższą tabelą. Ilość nawiewników Redukcja tłumienia ściany w db Tłumienie przelotowe AUDIX -ÜSG ma wpływ na zdolność tłumienia ściany. Zabudowany w ścianie zmniejsza jej tłumienie. Wartość redukcji można obliczyć z następującego wzoru. Dla powierzchni złożonej z n powierzchni cząstkowych, uzyskujemy wynikowe tłumienie R res złożone z wartości cząstkowych R i poszczególnych powierzchni: Równanie 1 n S i 10 R i /10 i = 1 R res = 10lg d n B i = 1 Dla dwóch powierzchni cząstkowych S1 i S2 o wrtościach tłumienia R1 i R2 powyższe równanie przyjmuje formę uproszczoną: Równanie 2 R res S i 1 10lg S S 1 + S 1 10 R i /10 S 2 10 R 2 ( + /10 = ) db 2 Równanie 3 R res R 2 10lg S 1 + S = d B S 2 W tym przypadku wynikowe tłumienie jest zależne głównie od tłumienia powierzchnio niższej wartości tłumienia i od udziału tej powierzchni w powierzchni całkowitej. 04/09-3 Zmiany nie upoważniają do reklamacji

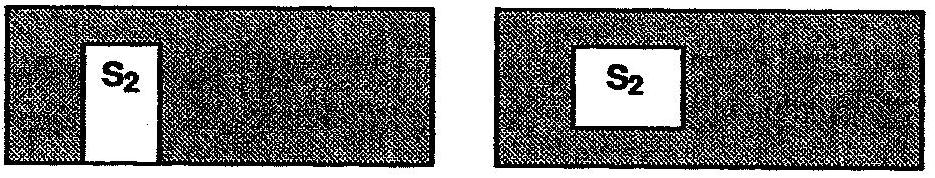

4 Przykład: W ścianie o powierzchni S1 + S2 = 20 m 2 powierzchnia drzwi wynosi S2 =2 m 2, a ich tłumienie R2 = 20 db, jako wynik z równania 1 tłumienie wynikowe całkowitej powierzchni ściany wynosi Rres = 30 db. Jeżeli tłumienie samej ściany R 1 = 35 db to z równania 2 i zwykresu ( R 1 - R 2 = 15 db; (S 1 + S 2 )/S 2 = 10; D R = 6 db) to tłumienie wynikowe całkowitej powierzchni sciany R res = 29 db. Jeżeli w ścianie zamiast drzwi mamy otwór o powierzchni 2 m 2 zamiast drzwi (R 2 = 0), to wynikowe tłumienie ściany R res = 10 db. Wykres Wykres do określania tłumienia powierzchni złożonej z dwóch powierzchni cząstkowych R res = R1 -DR Oszacowanie wartości R res może zostać jeszcze dalej uproszczone jeżeli R2 << R1: Wniosek: Wynikowe tłumienie R`W,res zależy powierzchni od najniższej wartości tłumienia i od jej powierzchni. Materiał Obudowa - blacha stalowa ocynkowana Wytłumienie - obustronnie 10 mm materiał tłumiący, w formie labiryntu - Płyty tłumiące dźwięk klasa materiałowa B1 (standard) lub też klasa A2 (niepalna zgodnie z DIN 4102) ramka maskująca - blacha stalowa lakierowana na kolor RAL 9010 (biały) Kratka zasłaniająca - blacha stalowa lakierowana na kolor RAL 9010 (biały) - do wyboru FQ=43% / 46% / 70% Wykonanie AUDIX -ÜSG-LG - Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu, z wlotem i wylotem na tym samym poziomie AUDIX -ÜSG-LV - Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu, z wlotem i wylotem na różnych poziomach AUDIX -ÜSG-...-AB... - z ramką maskującą jednostronną / z kratką zasłaniającą jednostronną AUDIX -ÜSG-...-AA... - z dwustronną kratką zasłaniającą Wyposażenie dodatkowe Osłona otworów (-ÖA) - blacha stalowa ocynkowana Przedłużenie podłączenia nawiewnika (-KHV) - dla ściany >100 mm (-LV) lub >125 mm (-LG) do max. 260 m m Zamocowanie Montaż klemami - do ukrytego montażu lub demontażu Tłumienie przelotowe AUDIX -ÜSG w db: Długość (mm) Ilość D df (db) /09-4 Zmiany nie upoważniają do reklamacji!

5 Wykonanie i wymiary Wymiary AUDIX -ÜSG-LG Dostarczane wielkości H L L Wszystkie kombinacje długości i szerokości są możliwe! AUDIX -ÜSG-LV * Wymiar skrzynki 1.) Dla grubości ściany >125 mm (-LG) lub >100 mm (-LV) stosuje się przedłużenie do max.260mm 04/09-5 Zmiany nie upoważniają do reklamacji

6 Wykonanie z ramką maskującą Szczegół X Szczegół Z Wyposażenie dodatkowe wymiary Osłona otworów (-ÖA) Do ochrony przed zanieczyszczeniem i uszkodzeniem podczas montażu. z kratką zasłaniającą Szczegół X Szczegół Z FQ=43% (-AB43 / -AA43) L Przedłużenie podłączenia nawiewnika (-KHV) AUDIX -ÜSG-LG-KHV AUDIX -ÜSG-LV-KHV FQ=46% (-AB46 / -AA46) FQ=70% (-AB70 / -AA70) >125 do >100 do Możliwości zamocowania Montaż klemami Szczegół Y Kratka zas³¹niaj¹ca Ramka maskuj¹ca bez rysunku skrzynki bez rysunku skrzynki 04/09-6 Zmiany nie upoważniają do reklamacji!

7 Dane techniczne Strata ciśnienia AUDIX -ÜSG-LG dwustronna ramka maskująca AUDIX -ÜSG-LG-AB46 jednostronna kratka zasłaniająca FQ=46% / jednostronna ramka maskująca AUDIX -ÜSG-LG-AB43 jednostronna kratka zasłaniająca FQ=43% / jednostronna ramka maskująca AUDIX -ÜSG-LG-AB70 jednostronna kratka zasłaniająca FQ=70% / jednostronna ramka maskująca 04/09-7 Zmiany nie upoważniają do reklamacji

8 AUDIX -ÜSG-LG-AA43 dwustronna kratka zasłaniająca FQ=43% AUDIX -ÜSG-LG-AA70 dwustronna kratka zasłaniająca FQ=70% AUDIX -ÜSG-LG-AA46 dwustronna kratka zasłaniająca FQ=46% 04/09-8 Zmiany nie upoważniają do reklamacji!

9 AUDIX -ÜSG-LV dwustronna ramka maskująca AUDIX -ÜSG-LV-AB46 jednostronna kratka zasłaniająca FQ=46% / jednostronna ramka maskująca AUDIX -ÜSG-LV-AB43 jednostronna kratka zasłaniająca FQ=43% / jednostronna ramka maskująca AUDIX -ÜSG-LV-AB70 jednostronna kratka zasłaniająca FQ=70% / jednostronna ramka maskująca 04/09-9 Zmiany nie upoważniają do reklamacji

10 AUDIX -ÜSG-LV-AA43 dwustronna kratka zasłaniająca FQ=43% AUDIX -ÜSG-LV-AA70 dwustronna kratka zasłaniająca FQ=70% AUDIX -ÜSG-LV-AA46 dwustronna kratka zasłaniająca FQ=46% Legenda V ZU (m 3 /h) = ilość powietrza nawiewanego V ZU [l/s] = ilość powietrza nawiewanego p t (Pa) = strata ciśnienia f m (Hz) = średnia częstotliwość w oktawach D df (db) = tłumienie przelotowe ρ (kg/m 3 ) = gęstość 04/09-10 Zmiany nie upoważniają do reklamacji!

11 Dane do zamówienia Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu AUDIX -ÜSG z wlotem i wylotem na tym samym poziomie -LG z wlotem i wylotem na różnym poziomie -LV Klasa materiału budowlanego A2 niepalna, zgodnie z DIN A2 Klasa materiału budowlanego B1 trudno palny zgodnie z DIN B1 dwustronna ramka maskująca - jednostronna ramka maskująca / jednostronna kratka zasłaniająca FQ=43% -AB43 FQ=46% -AB46 FQ=70% -AB70 dwustronna kratka zasłaniająca FQ=43% -AA43 FQ=46% -AA46 FQ=70% -AA mm -500 Długość 1000 mm Wyposażenie dodatkowe: Osłona otworów -ÖA 350 mm -350 Wysokość 450 mm -450 Przedłużenie podłączenia -KHV dla ściany >100 mm (-LV) lub >125 mm (-LG) do max. 260 mm Przykład zamówienia: AUDIX -ÜSG-LG-B1-AB Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 04/09-11 Zmiany nie upoważniają do reklamacji

12 Opis do specyfikacji Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu do zabudowy w lekkich ściankach, która nie dopuszcza do przenoszenia się rozmów telefonicznych przez ścianę. AUDIX-ÜSG z dwoma odzielonymi akustycznie przestrzeniami.. Materiał tłumiący w szerokim paśmie umożliwia zastosowanie a ścianach działowych o wartości tłumienia R w do 42 db. Zbudowana ze skrzynki przyłączeniowej powietrzno-szczelnej, z blachy stalowej ocynkowanej. Zintegrowany tłumik zapobiegający przenoszeniu się rozmów telefonicznych i hałasu z przewodów, posiada włąściwą izolację z materiału absorbującego dźwięk, odpornego na erozję, klasy B1 (nie podtrzymujący palenia wg DIN 4102), z zamocowaniami do montażu w szkielecie lekkiej ścianki. Włącznie z dwiema ramkami maskującymi i zamocowaniem klemami. Długość 500mm lub 1000mm. Produkt: SCHAKO typu AUDIX -ÜSG-LG - Szczelina wyrównawcza ze zintegrowanym telefonicznym tłumikiem hałasu, z wlotem i wylotem na różnych poziomach i z ramkami maskującymi. Produkt: SCHAKO typu AUDIX -ÜSG-LV - Zintegrowany tłumik z materiału absorbującego dźwięk, odpornego na erozję, klasy A2 (niepalny wg DIN 4102). Produkt: SCHAKO typu AUDIX -ÜSG-...-A2 - z ramką maskującą jednostronną / z kratką zasłaniającą jednostronną z perforacją - FQ = 43% (-AB43) - FQ = 46% (-AB46) - FQ = 70% (-AB70) - z ramką zasłaniającą dwustronną z perforacją: - FQ = 43% (-AA43) - FQ = 46% (-AA46) - FQ = 70% (-AA70) Wyposażenie dodatkowe: - Osłona otworów (-ÖA) zapobiegające zabrudzeniom lub uszkodzeniom podczas montażu, z blachy stalowej ocynkowanej ze sprężyną mocującą. - Przedłużenie podłączenia nawiewnika (-KHV) dla ściany >100 mm (-LV) lub >125 mm (-LG) do max. 260 mm 04/09-12 Zmiany nie upoważniają do reklamacji!
