Podokienne urządzenie wentylacji fasadowej

Transkrypt

1 .2 X X testregistrierung Podokienne urządzenie wentylacji fasadowej Typ Regulowane nóżki, wymiennik ciepła Zamknięcie pokrywy filtra HYGIENISCH GETESTET V DI Urządzenie powietrza wtórnego z wymiennikiem ciepła do zabudowy podokiennej Gotowe do podłączenia urządzenie wentylacji zdecentralizowanej do utrzymywania w pomieszczeniach warunków komfortu cieplnego Zoptymalizowane akustycznie wentylatory EC, o niskim współczynniku mocy właściwej zgodnie z PN-EN 1779 SFP = 1 Wymiennik ciepła systemu 2- lub 4-rurowego do ogrzewania i chłodzenia Filtr G Taca kondensatu z odpływem Opcjonalne wyposażenie i akcesoria Specjalny, dopasowany do wentylacji zdecentralizowanej system regulacji o budowie modułowej X-AIRCONTROL Możliwości stosowania różnych kratek firmy TROX Różne warianty lakierowania farbą proszkową np. według palety RAL CLASSIC Spełnia wymogi VDI 022 K2.2 1

2 Informacje ogólne Typ Informacje ogólne Informacje do zamawiania Szybki dobór Wymiary i ciężar Tekst do specyfikacji Oznaczenia i definicje Strona Przykłady zastosowania Przykład zastosowania Przykład zastosowania Przykłady zastosowania Opis Zastosowanie 2- lub 4-rurowy wymiennik ciepła umożliwia utrzymanie temperatury komfortu w pomieszczeniach Wyporowy nawiew powietrza do pomieszczeń Wykorzystanie energetycznych zalet wody jako czynnika do ogrzewania i chłodzenia Budynki nowe i modernizowane Montaż podokienny Pomieszczenia biurowe, pomieszczenia spotkań Warianty Projekt Traungasse Projekt Bennigsenplatz Projekt Laimer Würfel Wykonania Lakierowane proszkowo RAL 9005, czarny, stopień połysku 70 % P1: Lakierowanie proszkowe innymi kolorami według palety RAL, stopień połysku 70 % Wymiary nominalne mm (B H T) (Traungasse) mm (B H T) (Bennigsenplatz) mm (B H T) (Laimer Würfel) Szczególne funkcje Wymiennik ciepła do systemu 2- lub 4-rurowego z podłączeniem G1/2" z uszczelką płaską 4 regulowane nóżki do poziomowania - opcja Montaż w obudowie - opcja Taca kondensatu z odpływem Wymiana filtrów bez narzędzi; szybki dostęp do filtrów Zwarta zabudowa szczególnie korzystna przy modernizacjach Cechy konstrukcyjne Energooszczędny wentylator o niskim współczynniku mocy właściwej zgodnie z PN-EN 1779 SFP = 1 Wyporowy nawiew do pomieszczenia umieszczony w dolnej części urządzenia Materiały Obudowa, pokrywa filtrów, wentylatory z blachy stalowej ocynkowanej Wymiennik ciepła z rur miedzianych z aluminiowymi lamelami Obudowa lakierowana proszkowo na kolor czarny (RAL 9005) lub na inny kolor z palety RAL Wytłumienie z wełny mineralnej, niepalnej zgodnie z PN-EN (DIN 4102, klasa A2), pokryte włóknem szklanym w celu ochrony przed erozją przy prędkości powietrza do 20 m/s Uszczelnienie z zamkniętokomórkowego materiału Urządzenia uzupełniające Dedykowany do urządzen wentylacji fasadowej modułowy system regulacyjny X-AIRCONTROL Węże elastyczne K2.2 2

3 Informacje ogólne Montaż i uruchomienie Montaż na podłodze lub pod parapetem Wypoziomowanie za pomocą 4 regulowanych nóżek dostępnych jako opcja (+ 45 mm) Montaż w obudowie bloków funkcyjnych wyjmowalnych - opcja Montaż, przygotowanie wszystkich podłączeń i dostawa elementów mocujących i uszczelniających po stronie klienta Przyłącza wodne umieszczone po prawej stronie patrząc od strony pomieszczenia Odwodnienie i odpowietrzenie wykonywane przez klienta Woda zasilająca wymiennik ciepła musi spełniać wymagania VDI 205 Normy i wytyczne Urządzenia wentylacji fasadowej typu FSL-B-ZAB spełniają wymagania VDI 05 i VDMA 2490 Certyfikat higieniczny według VDI 022 Czynnik grzewczy i chłodzący zgodny z wymaganiami VDI 205 Konserwacja Obowiązują wytyczne VDI 022 strona 1 Wymagania higieniczne dla central wentylacyjnych Wymiennik ciepła może być stosownie do potrzeb czyszczony odkurzaczem przemysłowym Możliwe czyszczenie nieagresywnymi środkami czyszczącymi stosowanymi w gospodarstwie domowym Dane techniczne Traungasse Bennigsenplatz Laimer Würfel Szerokość 1085 mm 1590 mm 950 mm Wysokość 0 mm 50 mm 58 mm Głębokość 19 mm 400 mm 491 mm Strumień objętości powietrza zewnętrznego Strumień objętości powietrza nawiewanego do 150 m /h do 150 m /h do 200 m /h Moc chłodnicza do 90 W do 90 W do 520 W Moc cieplna do 80 W do 940 W do 1220 W Maks. ciśnienie po stronie wodnej bar bar bar Maks. temperatura wody 75 C 75 C 75 C Poziom mocy akustycznej 27 7 db(a) 2 5 db(a) 4 db(a) Napięcie zasilania 20 V AC ±10 %, 50/ 0 Hz 20 V AC ±10 %, 50/ 0 Hz 20 V AC ±10 %, 50/ 0 Hz Rysunek schematyczny (Projekt Traungasse) 1 Filtr zgrubny klasy G 2 Podłączenia wodne Odprowadzenie skroplin 4 Czujnik temperatury nawiewu (opcja) 5 Podłączenia elektryczne Wymiennik ciepła 7 Otwór powietrza wywiewanego z pomieszczenia K2.2

4 Informacje ogólne Funkcje Opis działania Urządzenia zdecentralizowanej wentylacji powietrza wtórnego odbierają obciążenia cieplne i chłodnicze z pomieszczenia. Powietrze zewnętrzne zasysane przez wentylator promieniowy EC przepływa przez filtr. Następnie zostaje ochłodzone lub ogrzane w wymienniku ciepła, po czym wyporowo jest nawiewane do pomieszczenia. Schemat wentylacji M M SEC G SRS SEC Powietrze wtórne SRS Powietrze nawiewane do pomieszczenia 1 Filtr 2 Tłumik akustyczny Wentylator EC 4 Wymiennik ciepła K2.2 4

5 Informacje do zamawiania Kod zamówieniowy FSL - B - SEK 4 / 1085 x 19 x 0 / R Typ Podokienne urządzenie wentylacji fasadowej Wymiennik ciepła 2 System 2-rurowy 4 System 4-rurowy Wymiary [mm] B H T Regulacja Bez oznaczeń: bez regulacji R Z regulacją Wskazówka Urządzenia wentylacji fasadowej są wysokiej jakości, zaawansowanymi technicznie produktami oferującymi wiele możliwości w tworzeniu wariantów wyposażenia. W celu uzgodnienia szczegółów wyposażenia prosimy o kontakt z oddziałem firmy TROX. K2.2 5

6 Szybki dobór Szybki dobór (Traungasse) Strumień objętości powietrza nawiewanego Strumień objętości powietrza zewnętrznego Całkowita moc chłodnicza Wewnętrzna moc chłodnicza (pokrycie zysków ciepła) Wilgotność względna Zawartość wilgoci w powietrzu Ilość kondensatu Przepływ wody chłodzącej Temperatura wody zasilającej chłodzenie Temperatura wody powrotnej chłodzenie Strata ciśnienia po stronie wody grzewczej Całkowita moc grzewcza Wewnętrzna moc cieplna (pokrycie strat ciepła) Przepływ wody grzewczej Temperatura wody zasilającej grzanie Temperatura wody powrotnej - grzanie Strata ciśnienia po stronie wody chłodzącej Poziom mocy akustycznej L WA Poziom ciśnienia akustycznego z uwzględnieniem 8 db tłumienia pomieszczenia m /h m /h W W C 2,0 2,0 2,0 % 50,0 50,0 50,0 g/kg 10,5 10,5 10,5 C g/h l/h C C 18,0 17,8 17, kpa < < <5 W W C 20,0 20,0 20,0 C 7,9 7,5 l/h C C 50,5 51,4 52,7 kpa < < < db(a) db(a) (Bennigsenplatz) Strumień objętości powietrza nawiewanego Strumień objętości powietrza zewnętrznego Całkowita moc chłodnicza Wewnętrzna moc chłodnicza (pokrycie zysków ciepła) Wilgotność względna Zawartość wilgoci w powietrzu Ilość kondensatu Przepływ wody chłodzącej Temperatura wody zasilającej chłodzenie Temperatura wody powrotnej chłodzenie Strata ciśnienia po stronie wody grzewczej Całkowita moc grzewcza Wewnętrzna moc cieplna (pokrycie strat ciepła) Przepływ wody grzewczej Temperatura wody zasilającej grzanie Temperatura wody powrotnej - grzanie Strata ciśnienia po stronie wody chłodzącej Poziom mocy akustycznej L WA Poziom ciśnienia akustycznego z uwzględnieniem 8 db tłumienia pomieszczenia m /h m /h W W C 2,0 2,0 2,0 % 50,0 50,0 50,0 g/kg 10,5 10,5 10,5 C g/h l/h C C 18, 18,1 17,9 kpa < < <5 W W C 20,0 20,0 20,0 C 9,2 9 8,7 l/h C C 49,9 52,5 54,5 kpa < < <5 db(a) db(a) K2.2

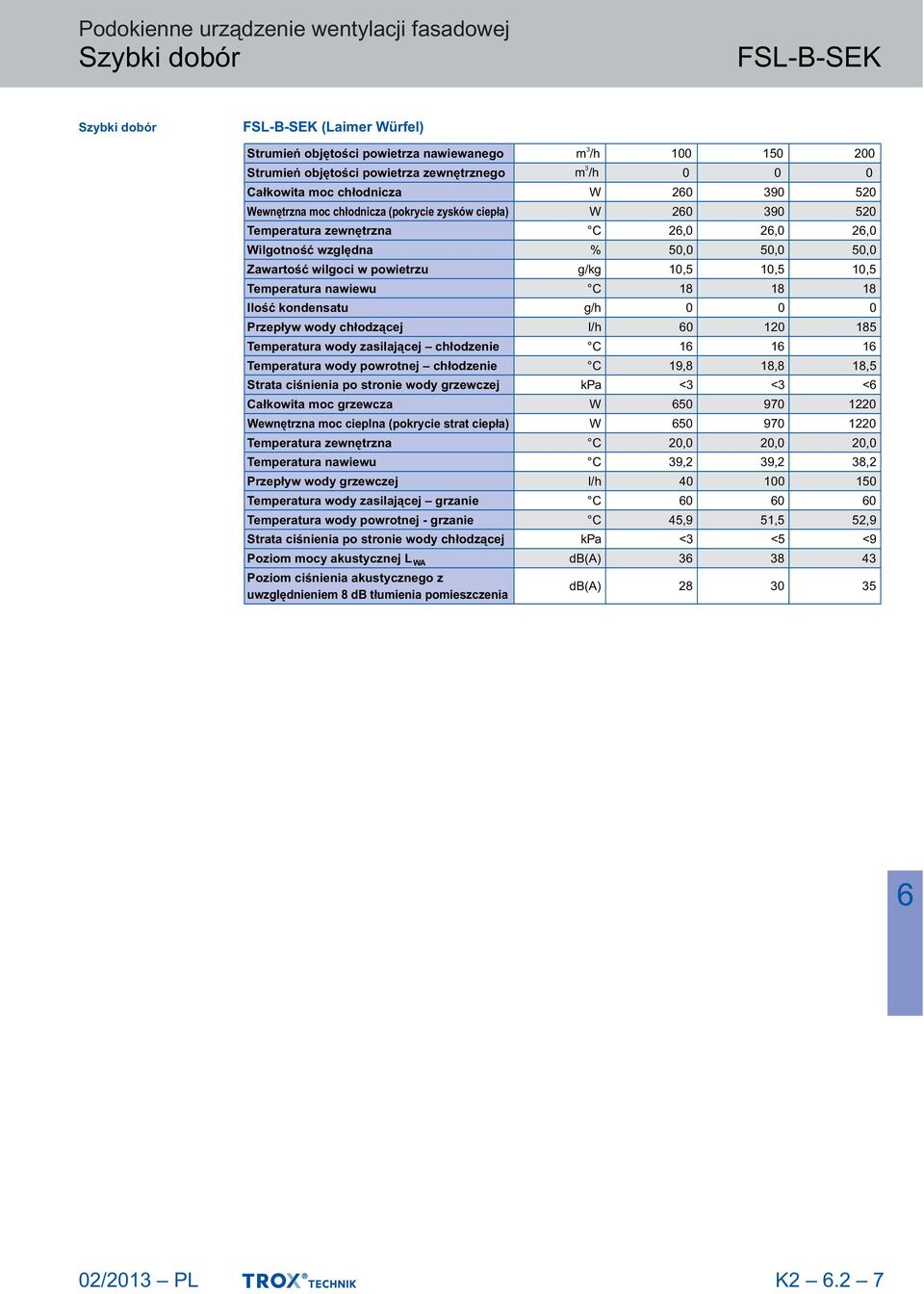

7 Szybki dobór Szybki dobór (Laimer Würfel) Strumień objętości powietrza nawiewanego Strumień objętości powietrza zewnętrznego Całkowita moc chłodnicza Wewnętrzna moc chłodnicza (pokrycie zysków ciepła) Wilgotność względna Zawartość wilgoci w powietrzu Ilość kondensatu Przepływ wody chłodzącej Temperatura wody zasilającej chłodzenie Temperatura wody powrotnej chłodzenie Strata ciśnienia po stronie wody grzewczej Całkowita moc grzewcza Wewnętrzna moc cieplna (pokrycie strat ciepła) Przepływ wody grzewczej Temperatura wody zasilającej grzanie Temperatura wody powrotnej - grzanie Strata ciśnienia po stronie wody chłodzącej Poziom mocy akustycznej L WA Poziom ciśnienia akustycznego z uwzględnieniem 8 db tłumienia pomieszczenia m /h m /h W W C 2,0 2,0 2,0 % 50,0 50,0 50,0 g/kg 10,5 10,5 10,5 C g/h l/h C C 19,8 18,8 18,5 kpa < < < W W C 20,0 20,0 20,0 C 9,2 9,2 8,2 l/h C C 45,9 51,5 52,9 kpa < <5 <9 db(a) 8 4 db(a) K2.2 7

8 Wymiary i ciężar Wymiary Ciężar na zapytanie (Projekt Laimer Würfel) K2.2 8

9 Tekst do specyfikacji Opis Urządzenie wentylacji zdecentralizowanej typu, z wymiennikiem ciepła, do montażu podokiennego. Cechy charakterystyczne Wymiennik ciepła do systemu 2- lub 4- rurowego z podłączeniem G1/2" z uszczelką płaską 4 regulowane nóżki do poziomowania - opcja Montaż w obudowie - opcja Taca kondensatu z odpływem Wymiana filtrów bez narzędzi; szybki dostęp do filtrów Zwarta zabudowa szczególnie korzystna przy modernizacjach Materiały Obudowa, pokrywa filtrów, wentylatory z blachy stalowej ocynkowanej Wymiennik ciepła z rur miedzianych z aluminiowymi lamelami Obudowa lakierowana proszkowo na kolor czarny (RAL 9005) lub na inny kolor z palety RAL Wytłumienie z wełny mineralnej, niepalnej zgodnie z PN-EN (DIN 4102, klasa A2), pokryte włóknem szklanym w celu ochrony przed erozją przy prędkości powietrza do 20 m/s Uszczelnienie z zamkniętokomórkowego materiału Wykonania Lakierowane proszkowo RAL 9005, czarny, stopień połysku 70 % P1: Lakierowanie proszkowe innymi kolorami według palety RAL, stopień połysku 70 % Dane techniczne Szerokość: 1085, 1590, 950 mm Wysokość: 0, 50, 58 mm Głębokość: 19, 400, 491 mm Strumień objętości powietrza nawiewanego: do 200 m/h Moc chłodnicza: do 520 W Moc grzewcza: do 1220 W Maksymalne ciśnienie wody: bar Maksymalna temperatura wody: 75 C Poziom mocy akustycznej: 2-4 db(a) Napięcie zasilania: 20 V AC ±10 %, 50/0 Hz Znamionowa moc elektryczna: do 27 VA Pobór mocy elektrycznej: przy pracy ze zwiększoną wydajnością (Boost): 18 W, przy przepływie nominalnym: 10 W Opcje zamówienia Typ _Podokienne urządzenie wentylacji fasadowej Wymiennik ciepła 2 System 2-rurowy 4 System 4-rurowy Wymiary [mm] B H T Regulacja Bez oznaczeń: bez regulacji R Z regulacją K2.2 9

10 The art of handling air TROX Austria GmbH (Sp. z o.o.) telefon Oddział w Polsce fax ul. Techniczna 2 trox@trox.pl Piaseczno Zatrzega się możliwość zmian Wszystkie prawa zastrzeżone TROX GmbH
