TŁUMIENIE HAŁASU SPIS TREŚCI. Tłumiki prostokątne. Tłumiki kołowe. Tłumiki do wentylacji oddymiającej. Czerpnie tłumiące TŁUMIENIE HAŁASU 3

Transkrypt

1 TŁUMIENIE HAŁASU

2 2

3 TŁUMIENIE HAŁASU SPIS TREŚCI Tłumiki prostokątne 4 Tłumiki kołowe 8 Tłumiki do wentylacji oddymiającej 10 Czerpnie tłumiące 13 TŁUMIENIE HAŁASU 3

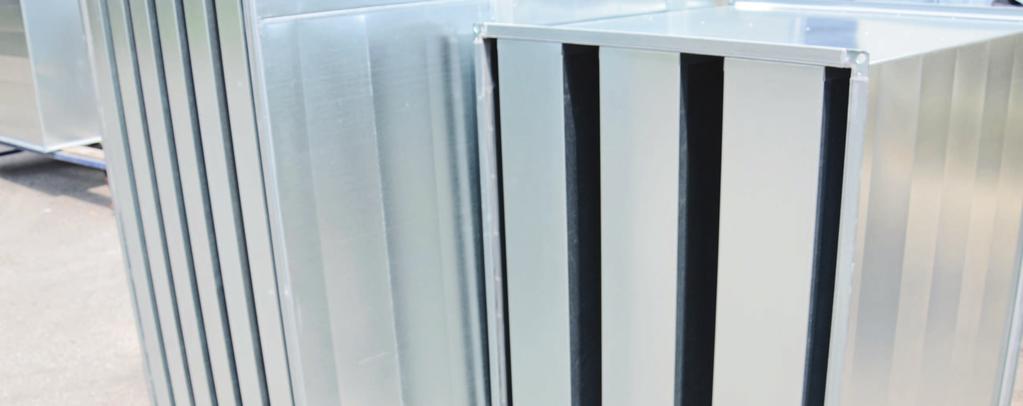

4 TŁUMIKI PROSTOKĄTNE Tłumiki TKF ZASTOSOWANIE Tłumiki akustyczne kanałowe o przekroju prostokątnym są przeznaczone do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Mogą one być stosowane zarówno w sieci kanałów blaszanych, jak też murowanych lub betonowych. KONSTRUKCJA KULISA MB JEST KULISĄ TYPU ABSORPCYJNEGO. Składa się z ramy okalającej, wykonanej z blachy stalowej ocynkowanej oraz z kombinacji niepalnych płyt wełny mineralnej, stanowiącej wkład dźwiękochłonny, który absorbuje energię akustyczną. Zewnętrzna powierzchnia wkładu dźwiękochłonnego pokryta jest specjalną tkaniną, która zabezpiecza kulisę przed odrywaniem cząstek wełny mineralnej przy prędkości przepływu powietrza do 20 m/s. Kulisy tego typu znajdują zastosowanie przy tłumieniu hałasu szczególnie w zakresie średnich i wysokich częstotliwości. KULISA WB JEST KULISĄ TYPU ABSORPCYJNEGO Z OWIEWKAMI. KULISA MBR JEST KULISĄ TYPU ABSORPCYJNO-REZONATOROWEGO. Wykonana jest podobnie jak kulisa MB, z tą jednak różnicą, że wkład dźwiękochłonny po obu stronach kulisy jest przysłonięty blachą stalową ocynkowaną na połowie powierzchni kulisy. Kulisy te należy stosować przy tłumieniu hałasu w zakresie niskich i średnich częstotliwości. Tłumienie przy wysokich częstotliwościach jest również wystarczające. KULISA WBR JEST KULISĄ TYPU ABSORPCYJNO-REZONATOROWEGO Z OWIEWKAMI. KULISA MB KULISA WB KULISA MBR KULISA WBR 4 TUMIENIE HAŁASU

5 TŁUMIKI PROSTOKĄTNE WYKONANIE HIGIENICZNE Tłumik w wykonaniu higienicznym to tłumik akustyczny stosowany w instalacjach o wysokich wymogach czystości powietrza. Tłumik nadaje się w szczególności do zastosowania w pomieszczeniach gastronomicznych, kuchniach, szpitalach, halach przemysłowych, itp. Zastosowanie płyt z powłoką z włókna szklanego. Powłokę tą można czyścić mechanicznie, dzięki czemu możliwe jest utrzymanie wnętrza urządzenia w czystości. Płyta wykonana z wełny kamiennej, jednostronnie pokryta okładziną z tkaniny z włókien szklanych. W wykonaniu higienicznym stosuje się uszczelniacz z atestem higienicznym. DANE TECHNICZNE: ORIENTACYJNE CIĘŻARY [KG] TŁUMIKA TYPU TKF-MBR Z KULISAMI 200 MM I ODSTĘPAMI MIĘDZY KULISAMI 100 MM B [mm] L [mm] H [mm] MONTAŻ Tłumik akustyczny mocowany jest poprzez połączenie kołnierzowe. TŁUMIENIE HAŁASU 5

6 PRODUKTY KOMPLEMENTARNE I OPCJONALNE Produkty komplementarne: kanały prostokątne. Produkty opcjonalne: tłumik rurowy RS, czerpnia ścienna ST-TKF. PRZYKŁAD ZAMÓWIENIA TŁUMIK PROSTOKĄTNY TYP TKF 6 TUMIENIE HAŁASU

7 TŁUMIKI PROSTOKĄTNE PRZYKŁAD ZAMÓWIENIA KULISA TŁUMIĄCA DOKUMENTY DOPUSZCZAJĄCE Atest Higieniczny HK/B/1036/01/2010 wydany przez: Państwowy Zakład Higieny Warszawa, ul. Chocimska 24 Deklaracja Zgodności Producenta TŁUMIENIE HAŁASU 7

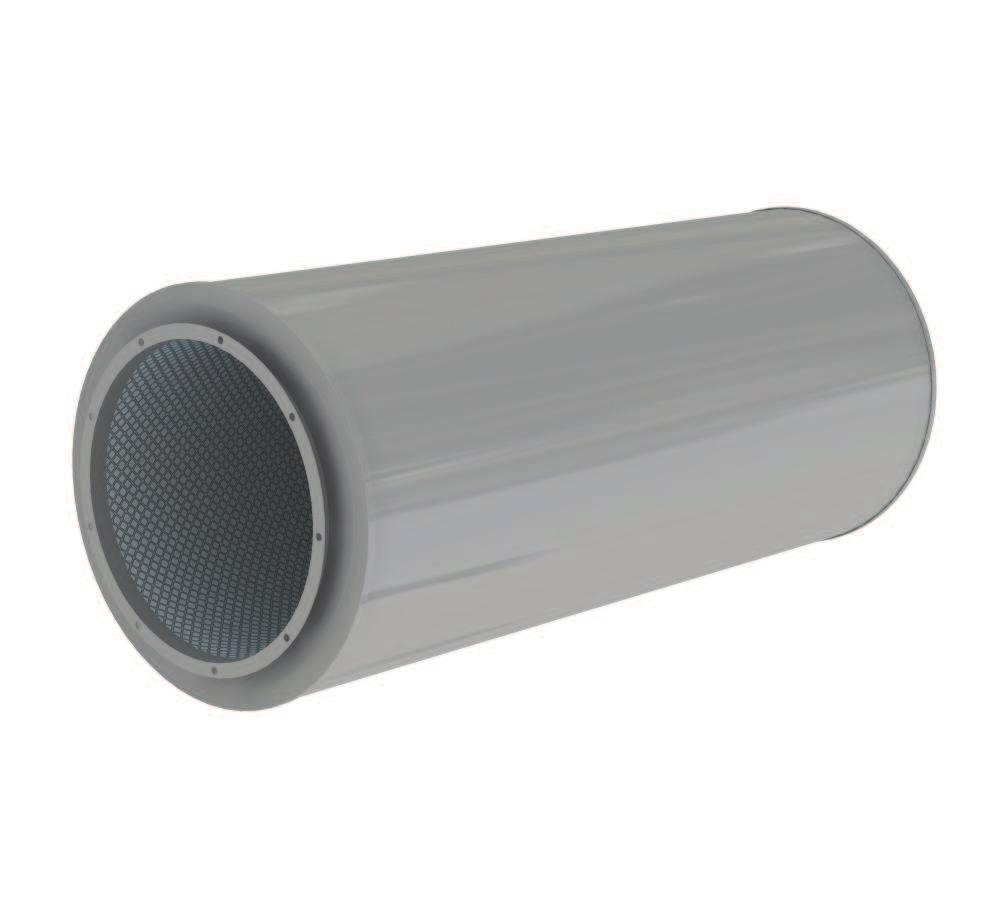

8 TŁUMIKI KOŁOWE Tłumiki rurowe typu RS ZASTOSOWANIE Tłumiki akustyczne kanałowe o przekroju kołowym typu RS są przeznaczone do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych różnego typu obiektów: mieszkalnych, użyteczności publicznej (w tym szpitalach), produkcyjnych, usługowych. Mogą one być stosowane zarówno w sieci kanałów blaszanych, jak też murowanych lub betonowych. KONSTRUKCJA Obudowa tłumika wykonana jest z blachy stalowej ocynkowanej. Wewnątrz obudowy znajduje się wkład dźwiękochłonny. Obudowa może posiadać kołnierze przyłączeniowe wykonane z blachy stalowej zgodne z normą PN-EN i zabezpieczone antykorozyjnie powłoką cynku lub farby. Bardzo często stosuje się połączenie bez kołnierzowe z końcami kanału o wymiarze nypla. Ten sposób połączenia znajduje zastosowanie w ciągach wentylacyjnych typu SPIRO. Wkład dźwiękochłonny typu absorpcyjnego stanowi wełna mineralna o klasie reakcji na ogień A1, osłonięta od wewnątrz tkaniną ochronną i perforowaną blachą stalową ocynkowaną. Tłumik standardowo wykonany jest ze stali ocynkowanej, może być malowany proszkowo na dowolny kolor z palety RAL lub proszkowo farbą epoksydową na kolory RAL9005 lub RAL7035. Możliwe jest zastosowanie stali nierdzewnej. DANE TECHNICZNE Dw [mm] Dz[mm] L [mm] , , , , ,6 11,6 13, ,0 16,8 19, ,5 13,8 16, ,1 19,3 22, ,5 15,0 17, ,5 20,9 24, ,8 16,4 19, ,7 22,3 26,0 8 TUMIENIE HAŁASU

9 TŁUMIKI KOŁOWE ,0 20,3 23, ,7 27,0 31, ,0 22,5 26, ,0 29,5 34, ,6 25,6 29, ,6 32,7 37, ,3 28,8 33, ,5 36,0 41, ,0 31,9 36, ,6 39,7 45,7 DŁUGOŚCI NIE UWZGLĘDNIONE W POWYŻSZEJ TABELI NIE SĄ PRODUKOWANE. MONTAŻ Tłumik akustyczny łączy się z innymi elementami instalacji poprzez połączenie kołnierzowe lub nyplowe. PRODUKTY KOMPLEMENTARNE I OPCJONALNE Produkty komplementarne: kanały okrągłe. Produkty opcjonalne: tłumik prostokątny TKF, czerpnia ścienna ST-TKF. PRZYKŁAD ZAMÓWIENIA TŁUMIK RUROWY TYP RS DOKUMENTY DOPUSZCZAJĄCE Atest Higieniczny HK/B/1036/01/2010 wydany przez: Państwowy Zakład Higieny Warszawa, ul. Chocimska 24 Deklaracja Zgodności Producenta TŁUMIENIE HAŁASU 9

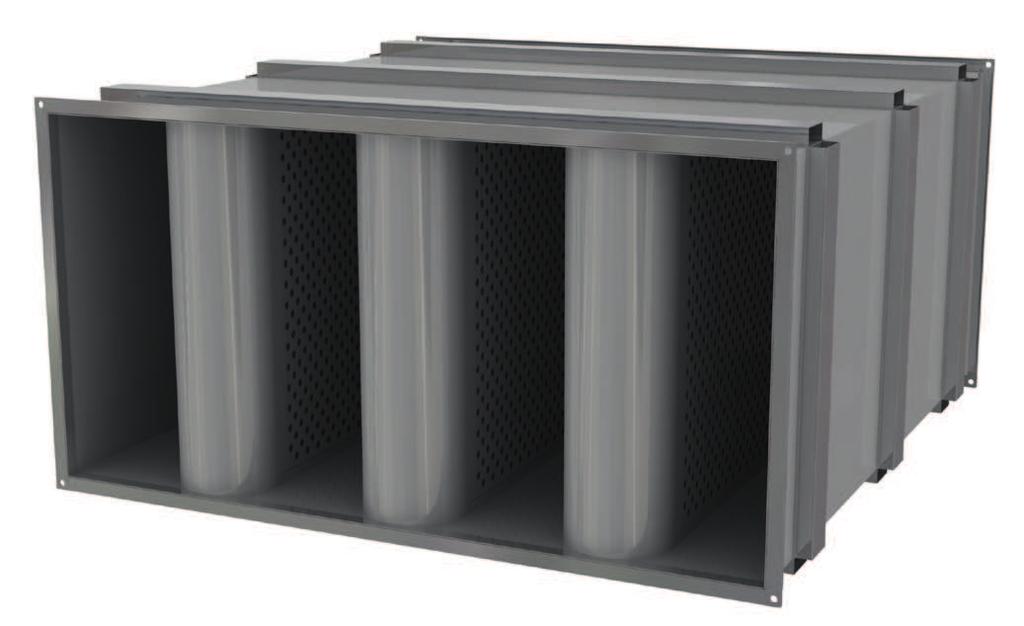

10 Tłumiki typu PD ZASTOSOWANIE Kulisowe tłumiki akustyczne typu PD posiadają klasę odporności ogniowej E (ho) S1500 single. Mogą być stosowane w instalacjach oddymiających lub w instalacjach o funkcji mieszanej wentylacji bytowej i oddymiającej o maksymalnej temperaturze transportowanych gazów pożarowych wynoszącej 600 C. Zakres stosowania kulisowych tłumików typu PD obejmuje instalacje wentylacyjne o ciśnieniu roboczym wentylacji oddymiającej od [Pa] do +500 [Pa]. Mogą być one stosowane zarówno w instalacjach nawiewnych jak i wyciągowych. KONSTRUKCJA Konstrukcja tłumików PD gwarantuje zachowanie kryteriów szczelności ogniowej oraz dymoszczelności do temperatury 600 C. Są one wykonywane zgodnie z AT /2014. Obudowa tłumika wyposażona jest w obwodowe profile kapeluszowe służące do ich podwieszania. Zakończona jest z obu stron połączeniami kołnierzowymi. Maksymalna długość tłumika, niezależnie od wymiarów przekroju, wynosi 1500 [mm]. Tłumiki o długości większej wykonywane są jako dzielone na sekcje o długości nie większej niż 1500 [mm]. Wymiary przekroju poprzecznego tłumików typu PD dostosowane są do odcinków przewodów, w których się je stosuje. Maksymalna szerokość tłumika typu PD wynosi 2500 [mm], a jego maksymalna wysokość to 1250 [mm]. Tłumiki o wymiarach większych należy wykonywać jako dzielone. 10 TUMIENIE HAŁASU

11 TŁUMIKI DO WENTYLACJI ODDYMIAJĄCEJ DOSTĘPNE TYPY KULIS MS cała powierzchnia kulisy pokryta blachą perforowaną (odpowiednik kulis MB), MSR połowa powierzchni kulisy pokryta blachą perforowaną, druga połowa pokryta pełną blachą (odpowiednik kulis MBR), WS1 (WS2) cała powierzchnia kulisy pokryta blachą perforowaną, kulisa wyposażona w owiewki zmniejszające opory przepływu powietrza przez tłumik z jednej lub z dwóch stron (odpowiednik kulis WB), WSR1 (WSR2) połowa powierzchni kulisy pokryta blachą perforowaną, druga połowa pokryta pełną blachą, kulisa wyposażona w owiewki zmniejszające opory przepływu powietrza przez tłumik z jednej lub z dwóch stron (odpowiednik kulis WBR). Wszystkie kulisy oferowane są w grubościach 100; 200; 300 lub 360 mm. Przybliżona waga [kg] pojedynczego tłumika typu TKF-PD o długości 1,5 [m], stopniu przesłonięcia kulis 50% oraz o wymiarach: DANE TECHNICZNE długość boku B [mm] H [mm] waga tłumika PD o długości 1,5 [m] [kg] długość boku B [mm] H [mm] waga tłumika PD o długości 1,5 [m] [kg] MONTAŻ Tłumik akustyczny łączy się z innymi elementami instalacji poprzez połączenie kołnierzowe lub nyplowe. TŁUMIENIE HAŁASU 11

12 TŁUMIKI DO WENTYLACJI ODDYMIAJĄCEJ PRODUKTY KOMPLEMENTARNE I OPCJONALNE Produkty komplementarne: kanały okrągłe. Produkty opcjonalne: tłumik prostokątny TKF, czerpnia ścienna ST-TKF. PRZYKŁAD ZAMÓWIENIA TŁUMIK TYP PD DOKUMENTY DOPUSZCZAJĄCE Aprobata techniczna ITB AT /2014 wydane przez: Instytut Techniki Budowlanej Warszawa, ul. Filtrowa 1 Certyfikat zgodności ITB-2334/W wydane przez: Instytut Techniki Budowlanej Warszawa, ul. Filtrowa 1 Atest Higieniczny HK/B/0315/01/2011 wydany przez: Państwowy Zakład Higieny Warszawa, ul. Chocimska 24 Deklaracja Zgodności Producenta 12 TUMIENIE HAŁASU

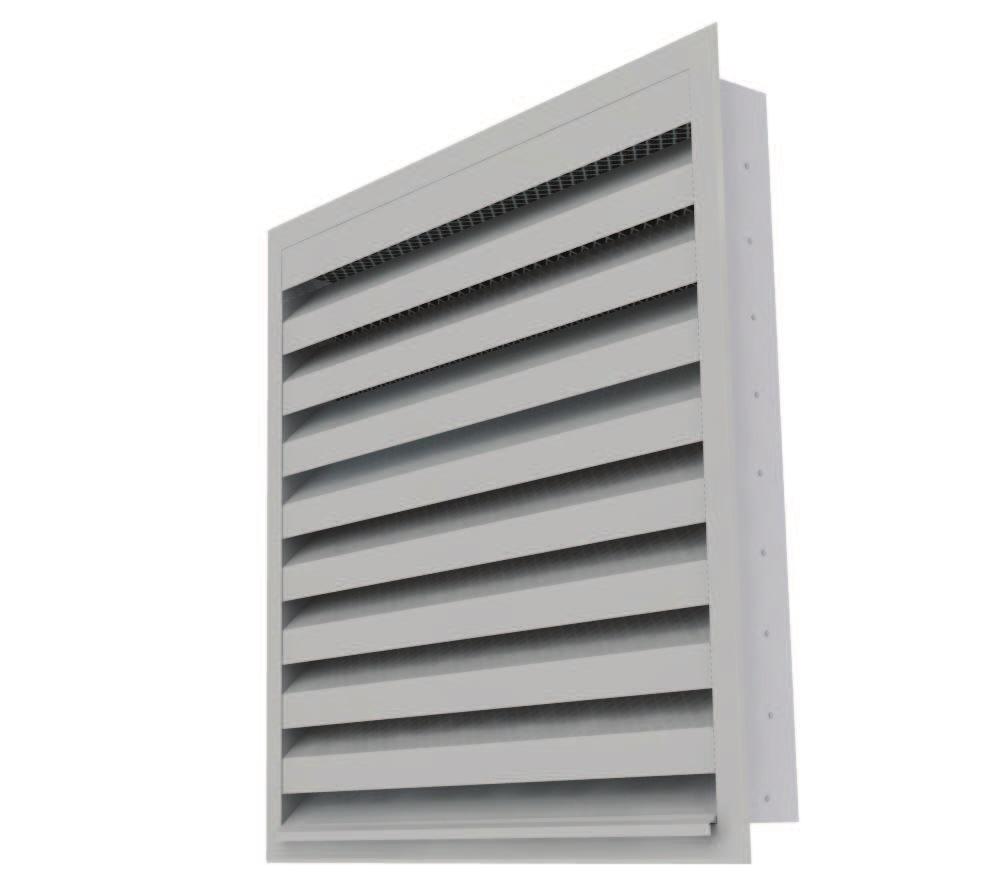

13 CZERPNIE TŁUMIĄCE CZERPNIE TŁUMIĄCE Czerpnia tłumiąca ST-TKF ZASTOSOWANIE Czerpnie tłumiące ST-TKF stosujemy tam, gdzie wymagana jest ochrona otworu czerpni/wyrzutni przed wpływem warunków atmosferycznych oraz miejsca gdzie czerpiemy bądź wyrzucamy powietrze muszą spełniać podwyższone wymagania akustyczne. KONSTRUKCJA Czerpnia wykonywana jest w dwóch standardowych głębokościach zabudowy (170 oraz 320 mm), dostępna w zakresach wymiarowych od 600 do 2000 mm (powyżej wymiaru 2000 wykonywana jako dzielona). Lamele czerpni rozstawione są co 110 mm, ustawione pod kątem 45 do kierunku przepływu. Czerpnia standardowo wykonana jest ze stali ocynkowanej malowanej na dowolny kolor z palety RAL lub proszkowo farbą epoksydową na kolory: RAL9005 lub RAL7035. Możliwe jest zastosowanie stali nierdzewnej. Zastosowane wypełnienie tłumiące pokryte jest zabezpieczającą warstwą włókna szklanego, co stanowi doskonałą ochronę materiału tłumiącego przed wpływem warunków atmosferycznych. W wykonaniu higienicznym czerpnia tłumiąca ST-TKF standardowo wykonana jest z wełną z powłoką G9. DANE TECHNICZNE Wymiar H [mm] CIĘŻAR PRZY GRUBOŚCI ZABUDOWY G=170 mm [KG] Wymiar B [mm] TŁUMIENIE HAŁASU 13

14 CZERPNIE TŁUMIĄCE Wymiar H [mm] CIĘŻAR PRZY GRUBOŚCI ZABUDOWY G=320 mm [KG] Wymiar B [mm] MONTAŻ PODANE CIĘŻARY NALEŻY TRAKTOWAĆ JAKO ORIENTACYJNE. Czerpnia ścienna mocowana wkrętami w otworze ściennym lub wywiniętym kanale. DOBORU CZERPNI DOKONUJEMY W OPARCIU O WYKRES STRAT CIŚNIENIA WYKRES STRATY CIŚNIENIA W ZALEŻNOŚCI OD PRĘDKOŚCI PRZEPYWU POWIETRZA (W WOLNYM PRZEKROJU) 14 TUMIENIE HAŁASU

15 TŁUMIKI DO WENTYLACJI ODDYMIAJĄCEJ PRODUKTY KOMPLEMENTARNE I OPCJONALNE Produkty komplementarne: : kanały prostokątne Produkty opcjonalne: tłumik rurowy RS, tłumik prostokątny TKF, TKF-B, czerpnia ścienna ST-JWN-V, czerpnia ścienna okrągła typ B, czerpnia ścienna ST-JDN, czerpnia ścienna ST-JWN PRZYKŁAD ZAMÓWIENIA CZERPNIA TŁUMIĄCA TYP ST-TKF DOKUMENTY DOPUSZCZAJĄCE Deklaracja Zgodności Producenta TŁUMIENIE HAŁASU 15
