Urządzenie wentylacji fasadowej do montażu sufitowego

Transkrypt

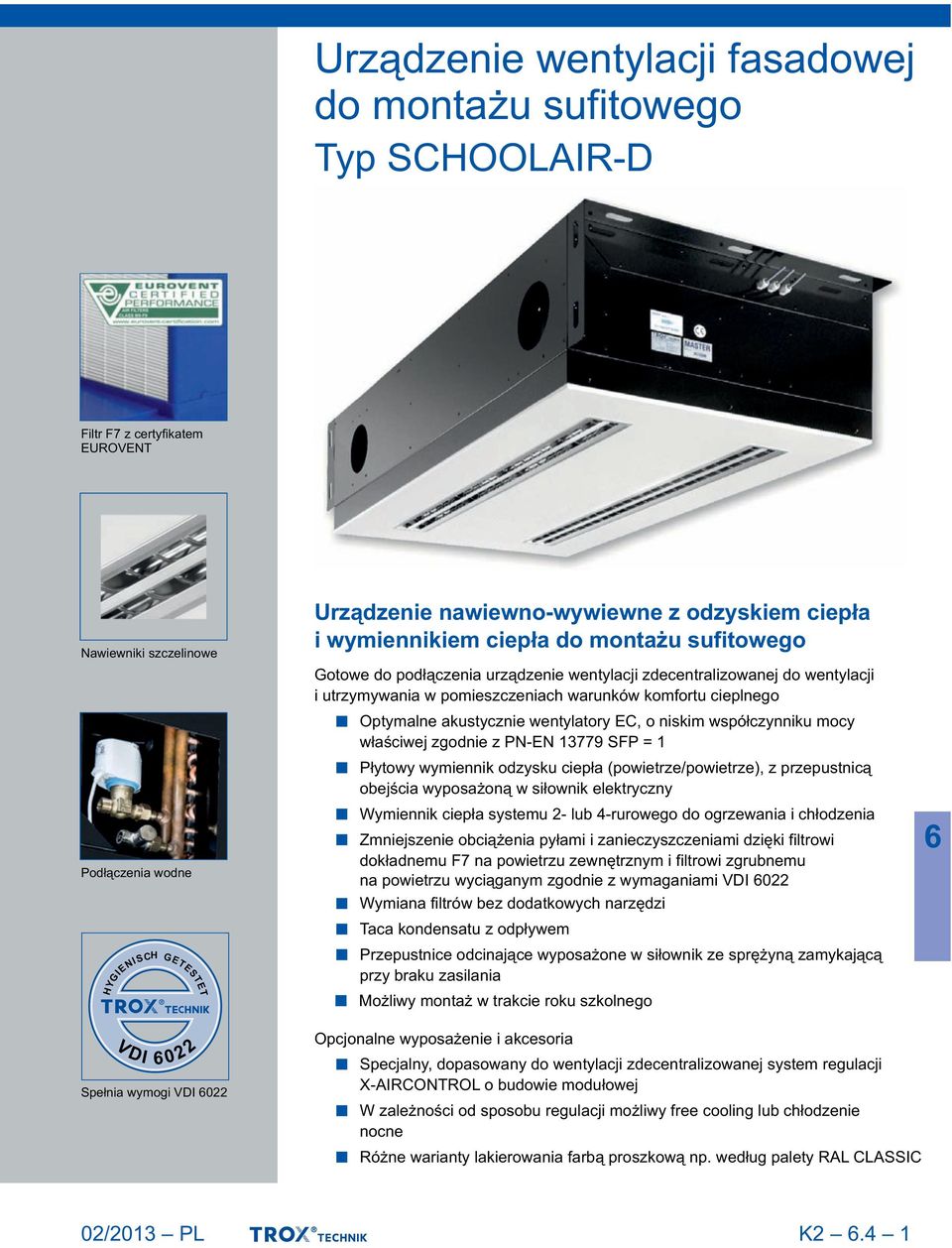

1 .4 X X testregistrierung Urządzenie wentylacji fasadowej do montażu sufitowego Typ Filtr F7 z certyfikatem EUROVENT Nawiewniki szczelinowe Podłączenia wodne HYGIENISCH GETESTET V DI Spełnia wymogi VDI 022 Urządzenie nawiewno-wywiewne z odzyskiem ciepła i wymiennikiem ciepła do montażu sufitowego Gotowe do podłączenia urządzenie wentylacji zdecentralizowanej do wentylacji i utrzymywania w pomieszczeniach warunków komfortu cieplnego Optymalne akustycznie wentylatory EC, o niskim współczynniku mocy właściwej zgodnie z PN-EN SFP = 1 Płytowy wymiennik odzysku ciepła (powietrze/powietrze), z przepustnicą obejścia wyposażoną w siłownik elektryczny Wymiennik ciepła systemu 2- lub 4-rurowego do ogrzewania i chłodzenia Zmniejszenie obciążenia pyłami i zanieczyszczeniami dzięki filtrowi dokładnemu F7 na powietrzu zewnętrznym i filtrowi zgrubnemu na powietrzu wyciąganym zgodnie z wymaganiami VDI 022 Wymiana filtrów bez dodatkowych narzędzi Taca kondensatu z odpływem Przepustnice odcinające wyposażone w siłownik ze sprężyną zamykającą przy braku zasilania Możliwy montaż w trakcie roku szkolnego Opcjonalne wyposażenie i akcesoria Specjalny, dopasowany do wentylacji zdecentralizowanej system regulacji X-AIRCONTROL o budowie modułowej W zależności od sposobu regulacji możliwy free cooling lub chłodzenie nocne Różne warianty lakierowania farbą proszkową np. według palety RAL CLASSIC K2.4 1

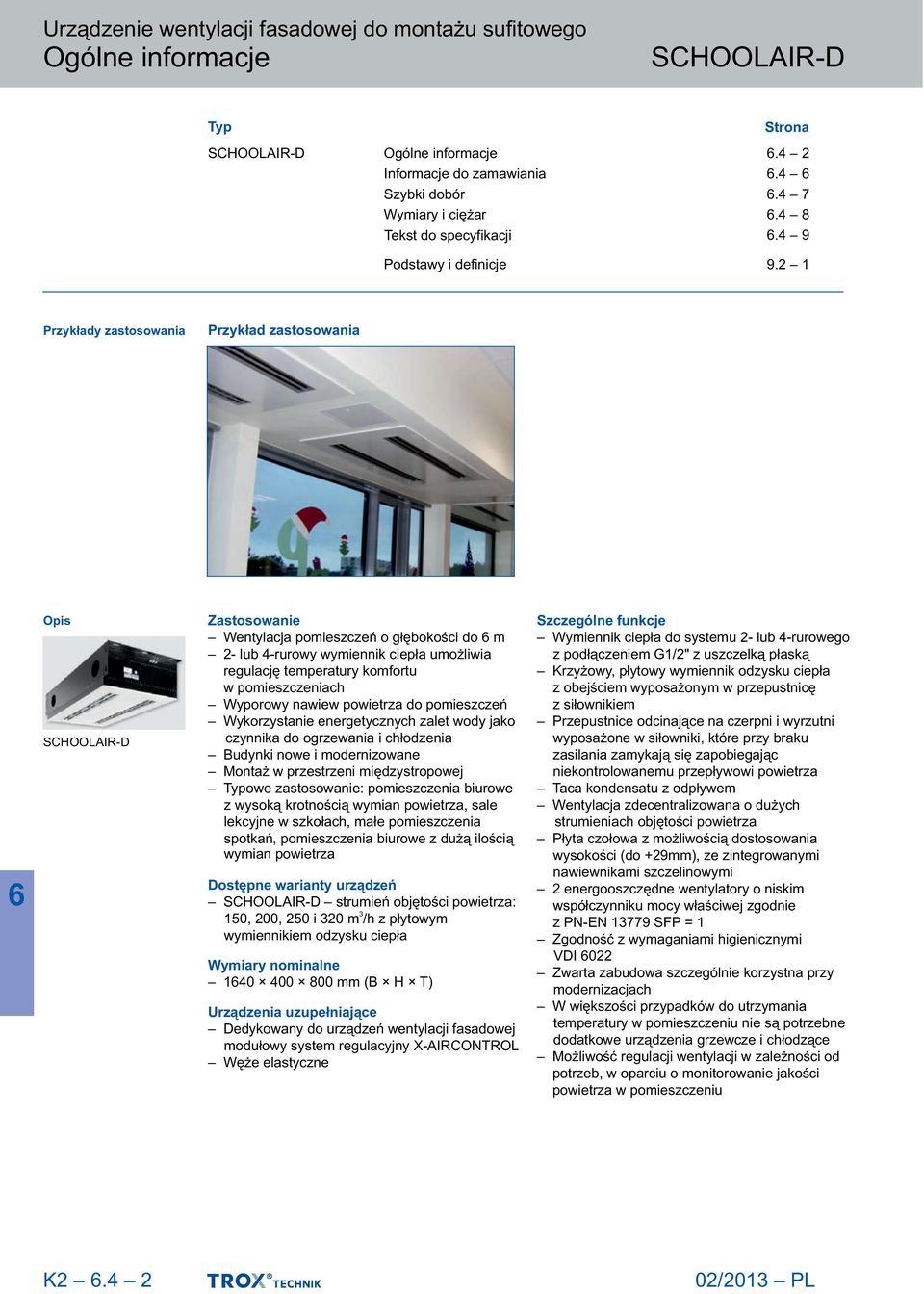

2 Ogólne informacje Typ Ogólne informacje Strona.4 2 Informacje do zamawiania.4 Szybki dobór.4 7 Wymiary i ciężar.4 8 Tekst do specyfikacji.4 9 Podstawy i definicje Przykłady zastosowania Przykład zastosowania Opis Zastosowanie Wentylacja pomieszczeń o głębokości do m 2- lub 4-rurowy wymiennik ciepła umożliwia regulację temperatury komfortu w pomieszczeniach Wyporowy nawiew powietrza do pomieszczeń Wykorzystanie energetycznych zalet wody jako czynnika do ogrzewania i chłodzenia Budynki nowe i modernizowane Montaż w przestrzeni międzystropowej Typowe zastosowanie: pomieszczenia biurowe z wysoką krotnością wymian powietrza, sale lekcyjne w szkołach, małe pomieszczenia spotkań, pomieszczenia biurowe z dużą ilością wymian powietrza Dostępne warianty urządzeń strumień objętości powietrza: 3 150, 200, 250 i 320 m /h z płytowym wymiennikiem odzysku ciepła Wymiary nominalne mm (B H T) Urządzenia uzupełniające Dedykowany do urządzeń wentylacji fasadowej modułowy system regulacyjny X-AIRCONTROL Węże elastyczne Szczególne funkcje Wymiennik ciepła do systemu 2- lub 4-rurowego z podłączeniem G1/2" z uszczelką płaską Krzyżowy, płytowy wymiennik odzysku ciepła z obejściem wyposażonym w przepustnicę z siłownikiem Przepustnice odcinające na czerpni i wyrzutni wyposażone w siłowniki, które przy braku zasilania zamykają się zapobiegając niekontrolowanemu przepływowi powietrza Taca kondensatu z odpływem Wentylacja zdecentralizowana o dużych strumieniach objętości powietrza Płyta czołowa z możliwością dostosowania wysokości (do +29mm), ze zintegrowanymi nawiewnikami szczelinowymi 2 energooszczędne wentylatory o niskim współczynniku mocy właściwej zgodnie z PN-EN SFP = 1 Zgodność z wymaganiami higienicznymi VDI 022 Zwarta zabudowa szczególnie korzystna przy modernizacjach W większości przypadków do utrzymania temperatury w pomieszczeniu nie są potrzebne dodatkowe urządzenia grzewcze i chłodzące Możliwość regulacji wentylacji w zależności od potrzeb, w oparciu o monitorowanie jakości powietrza w pomieszczeniu K2.4 2

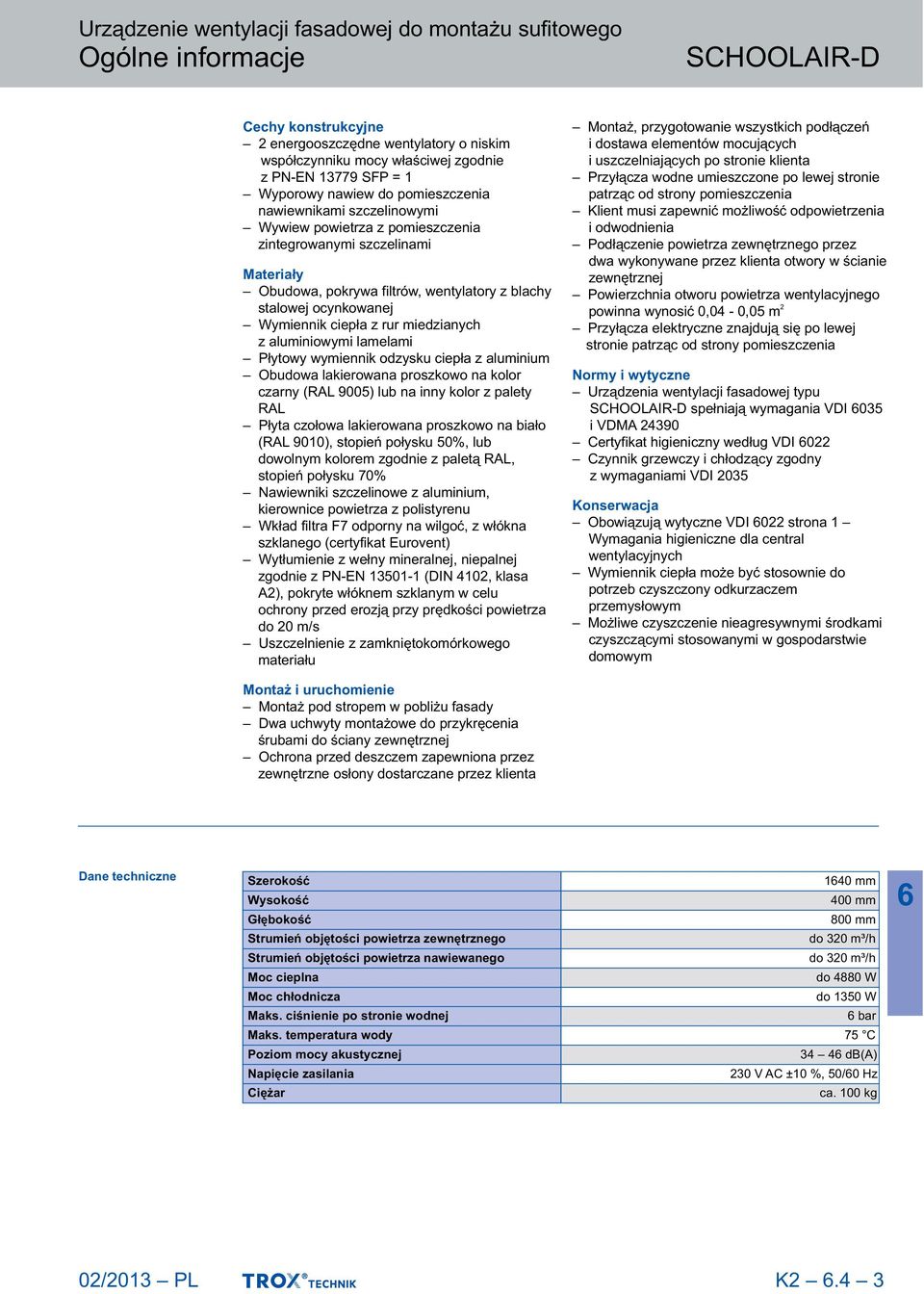

3 Ogólne informacje Cechy konstrukcyjne 2 energooszczędne wentylatory o niskim współczynniku mocy właściwej zgodnie z PN-EN SFP = 1 Wyporowy nawiew do pomieszczenia nawiewnikami szczelinowymi Wywiew powietrza z pomieszczenia zintegrowanymi szczelinami Materiały Obudowa, pokrywa filtrów, wentylatory z blachy stalowej ocynkowanej Wymiennik ciepła z rur miedzianych z aluminiowymi lamelami Płytowy wymiennik odzysku ciepła z aluminium Obudowa lakierowana proszkowo na kolor czarny (RAL 9005) lub na inny kolor z palety RAL Płyta czołowa lakierowana proszkowo na biało (RAL 9010), stopień połysku 50%, lub dowolnym kolorem zgodnie z paletą RAL, stopień połysku 70% Nawiewniki szczelinowe z aluminium, kierownice powietrza z polistyrenu Wkład filtra F7 odporny na wilgoć, z włókna szklanego (certyfikat Eurovent) Wytłumienie z wełny mineralnej, niepalnej zgodnie z PN-EN (DIN 4102, klasa A2), pokryte włóknem szklanym w celu ochrony przed erozją przy prędkości powietrza do 20 m/s Uszczelnienie z zamkniętokomórkowego materiału Montaż, przygotowanie wszystkich podłączeń i dostawa elementów mocujących i uszczelniających po stronie klienta Przyłącza wodne umieszczone po lewej stronie patrząc od strony pomieszczenia Klient musi zapewnić możliwość odpowietrzenia i odwodnienia Podłączenie powietrza zewnętrznego przez dwa wykonywane przez klienta otwory w ścianie zewnętrznej Powierzchnia otworu powietrza wentylacyjnego 2 powinna wynosić 0,04-0,05 m Przyłącza elektryczne znajdują się po lewej stronie patrząc od strony pomieszczenia Normy i wytyczne Urządzenia wentylacji fasadowej typu spełniają wymagania VDI 035 i VDMA Certyfikat higieniczny według VDI 022 Czynnik grzewczy i chłodzący zgodny z wymaganiami VDI 2035 Konserwacja Obowiązują wytyczne VDI 022 strona 1 Wymagania higieniczne dla central wentylacyjnych Wymiennik ciepła może być stosownie do potrzeb czyszczony odkurzaczem przemysłowym Możliwe czyszczenie nieagresywnymi środkami czyszczącymi stosowanymi w gospodarstwie domowym Montaż i uruchomienie Montaż pod stropem w pobliżu fasady Dwa uchwyty montażowe do przykręcenia śrubami do ściany zewnętrznej Ochrona przed deszczem zapewniona przez zewnętrzne osłony dostarczane przez klienta Dane techniczne Szerokość 140 mm Wysokość 400 mm Głębokość 800 mm Strumień objętości powietrza zewnętrznego do 320 m³/h Strumień objętości powietrza nawiewanego do 320 m³/h Moc cieplna do 4880 W Moc chłodnicza do 1350 W Maks. ciśnienie po stronie wodnej bar Maks. temperatura wody 75 C Poziom mocy akustycznej 34 4 db(a) Napięcie zasilania 230 V AC ±10 %, 50/0 Hz Ciężar ca. 100 kg K2.4 3

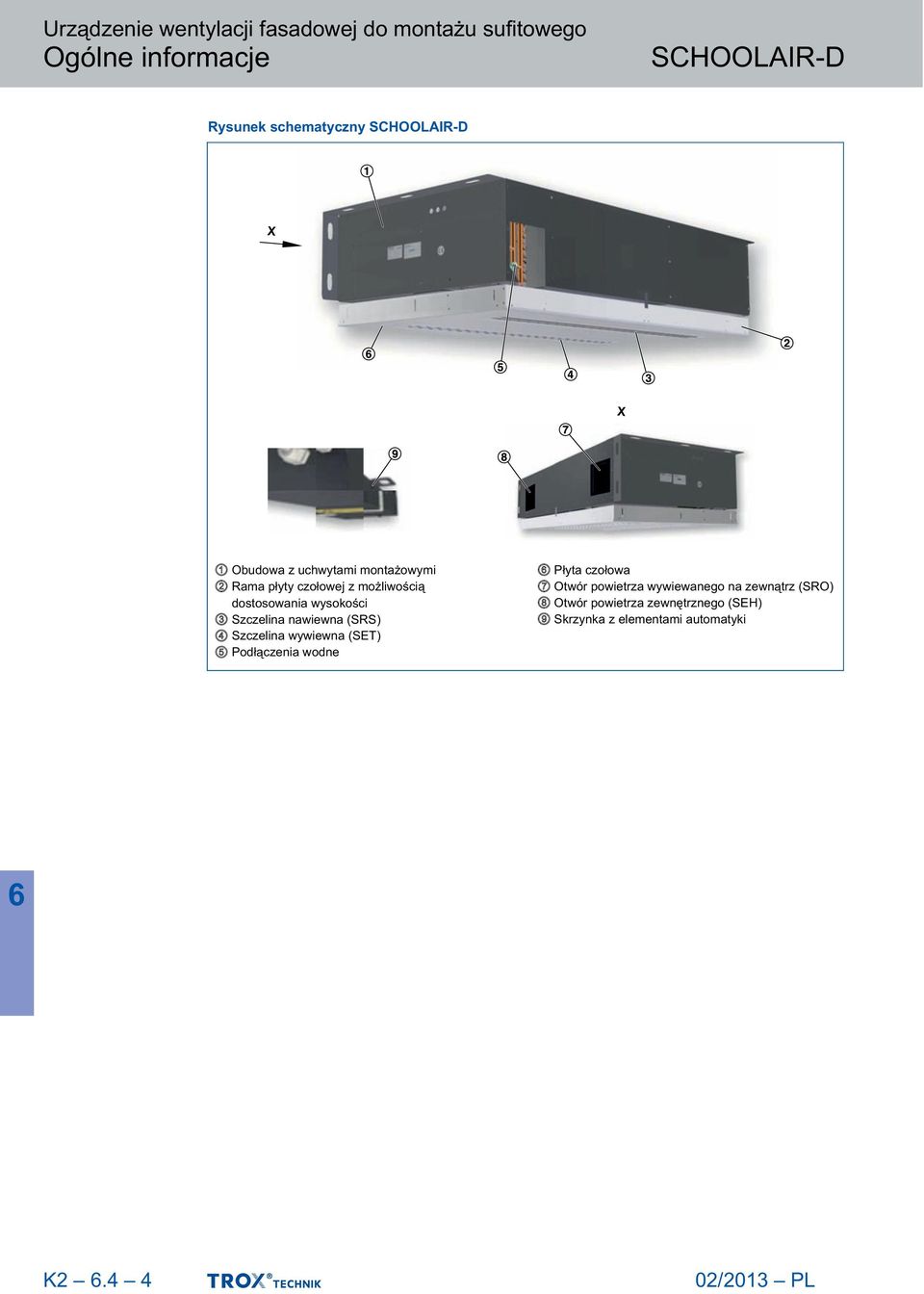

4 Ogólne informacje Rysunek schematyczny X X 1 Obudowa z uchwytami montażowymi 2 Rama płyty czołowej z możliwością dostosowania wysokości 3 Szczelina nawiewna (SRS) 4 Szczelina wywiewna (SET) 5 Podłączenia wodne Płyta czołowa 7 Otwór powietrza wywiewanego na zewnątrz (SRO) 8 Otwór powietrza zewnętrznego (SEH) 9 Skrzynka z elementami automatyki K2.4 4

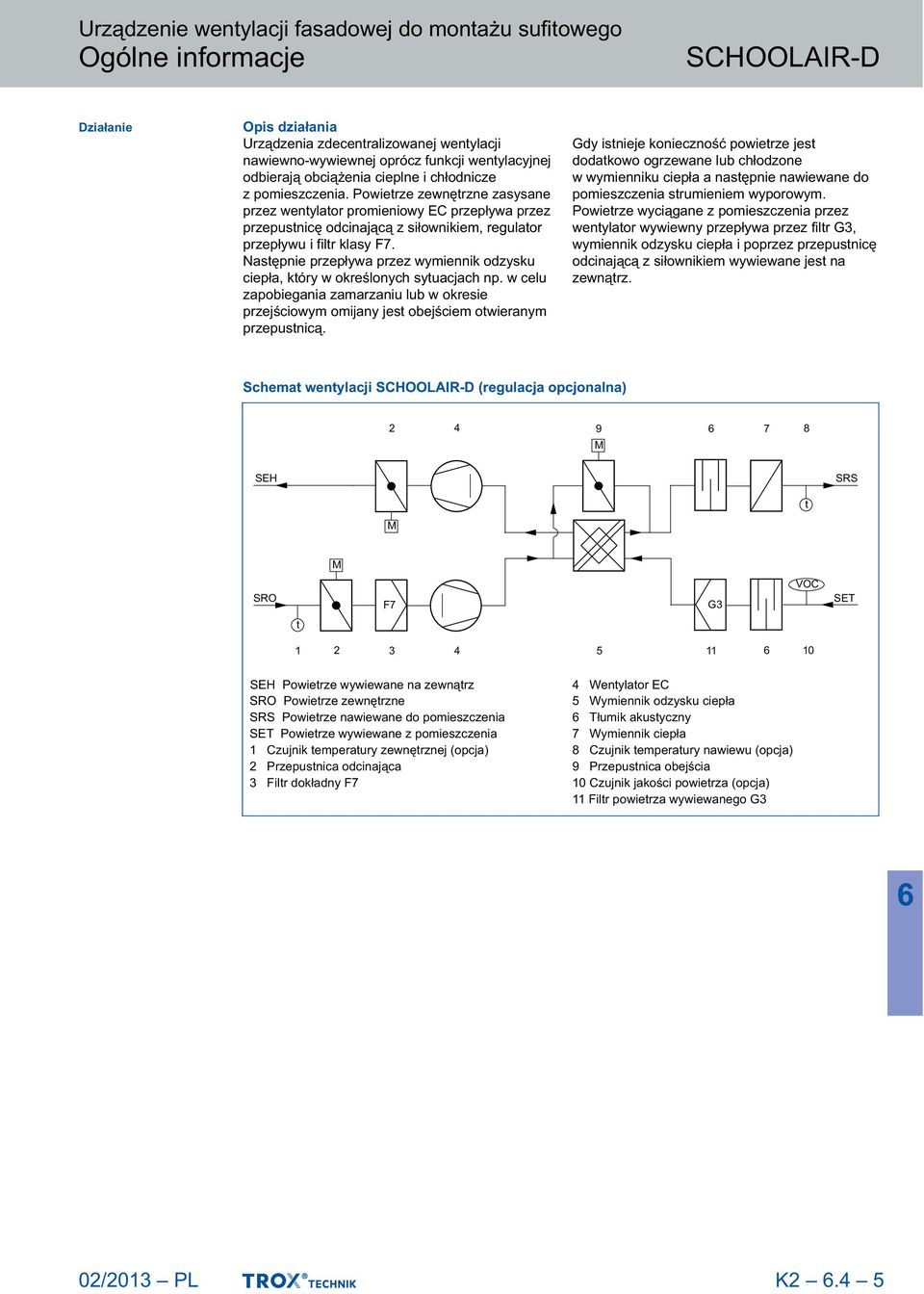

5 Ogólne informacje Działanie Opis działania Urządzenia zdecentralizowanej wentylacji nawiewno-wywiewnej oprócz funkcji wentylacyjnej odbierają obciążenia cieplne i chłodnicze z pomieszczenia. Powietrze zewnętrzne zasysane przez wentylator promieniowy EC przepływa przez przepustnicę odcinającą z siłownikiem, regulator przepływu i filtr klasy F7. Następnie przepływa przez wymiennik odzysku ciepła, który w określonych sytuacjach np. w celu zapobiegania zamarzaniu lub w okresie przejściowym omijany jest obejściem otwieranym przepustnicą. Gdy istnieje konieczność powietrze jest dodatkowo ogrzewane lub chłodzone w wymienniku ciepła a następnie nawiewane do pomieszczenia strumieniem wyporowym. Powietrze wyciągane z pomieszczenia przez wentylator wywiewny przepływa przez filtr G3, wymiennik odzysku ciepła i poprzez przepustnicę odcinającą z siłownikiem wywiewane jest na zewnątrz. Schemat wentylacji (regulacja opcjonalna) M SEH SRS t M M SRO F7 G3 VOC SET t SEH Powietrze wywiewane na zewnątrz SRO Powietrze zewnętrzne SRS Powietrze nawiewane do pomieszczenia SET Powietrze wywiewane z pomieszczenia 1 Czujnik temperatury zewnętrznej (opcja) 2 Przepustnica odcinająca 3 Filtr dokładny F Wentylator EC 5 Wymiennik odzysku ciepła Tłumik akustyczny 7 Wymiennik ciepła 8 Czujnik temperatury nawiewu (opcja) 9 Przepustnica obejścia 10 Czujnik jakości powietrza (opcja) 11 Filtr powietrza wywiewanego G3 K2.4 5

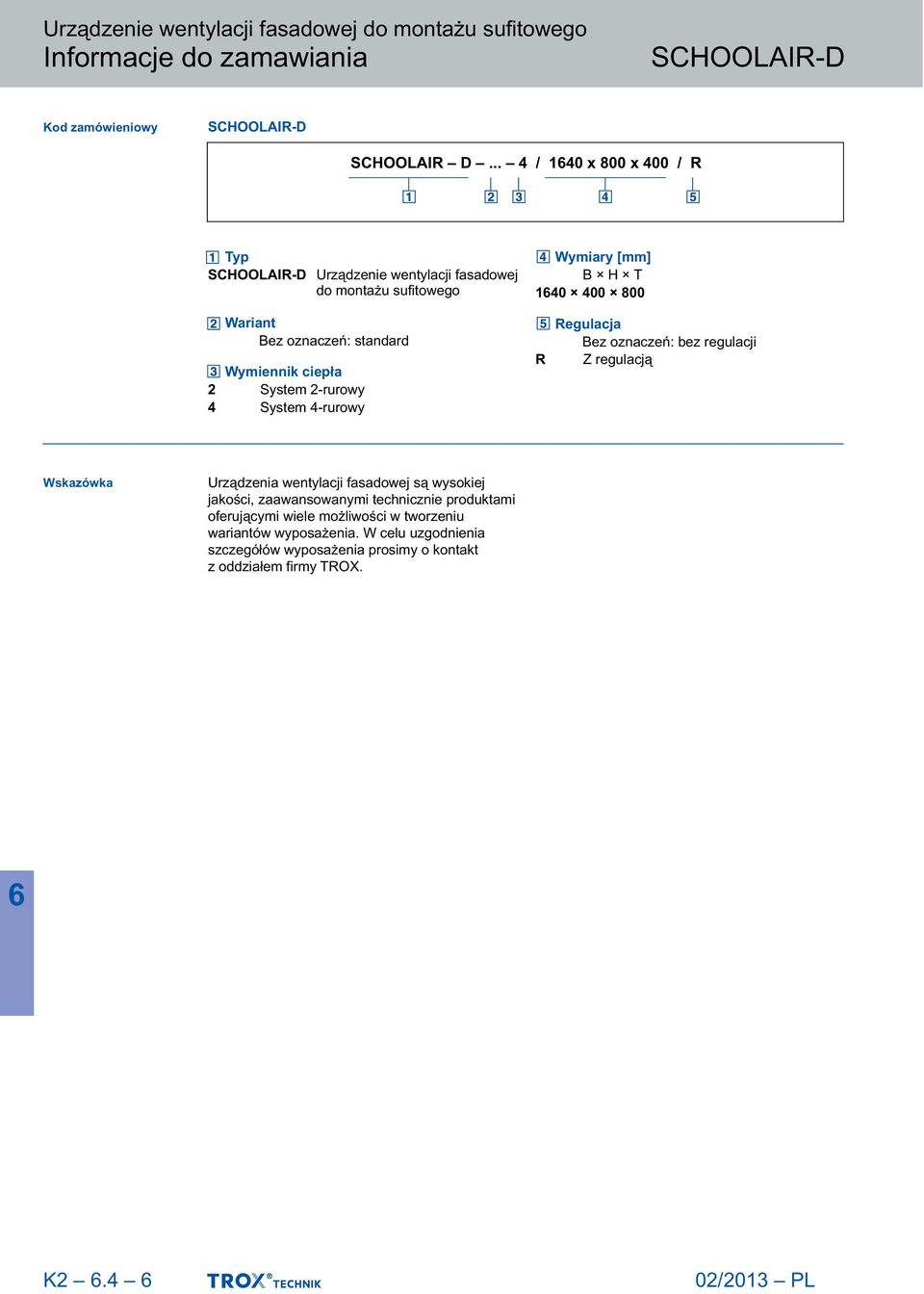

6 Informacje do zamawiania Kod zamówieniowy SCHOOLAIR D... 4 / 140 x 800 x 400 / R Typ Urządzenie wentylacji fasadowej do montażu sufitowego Wariant Bez oznaczeń: standard Wymiennik ciepła 2 System 2-rurowy 4 System 4-rurowy Wymiary [mm] B H T Regulacja Bez oznaczeń: bez regulacji R Z regulacją Wskazówka Urządzenia wentylacji fasadowej są wysokiej jakości, zaawansowanymi technicznie produktami oferującymi wiele możliwości w tworzeniu wariantów wyposażenia. W celu uzgodnienia szczegółów wyposażenia prosimy o kontakt z oddziałem firmy TROX. K2.4

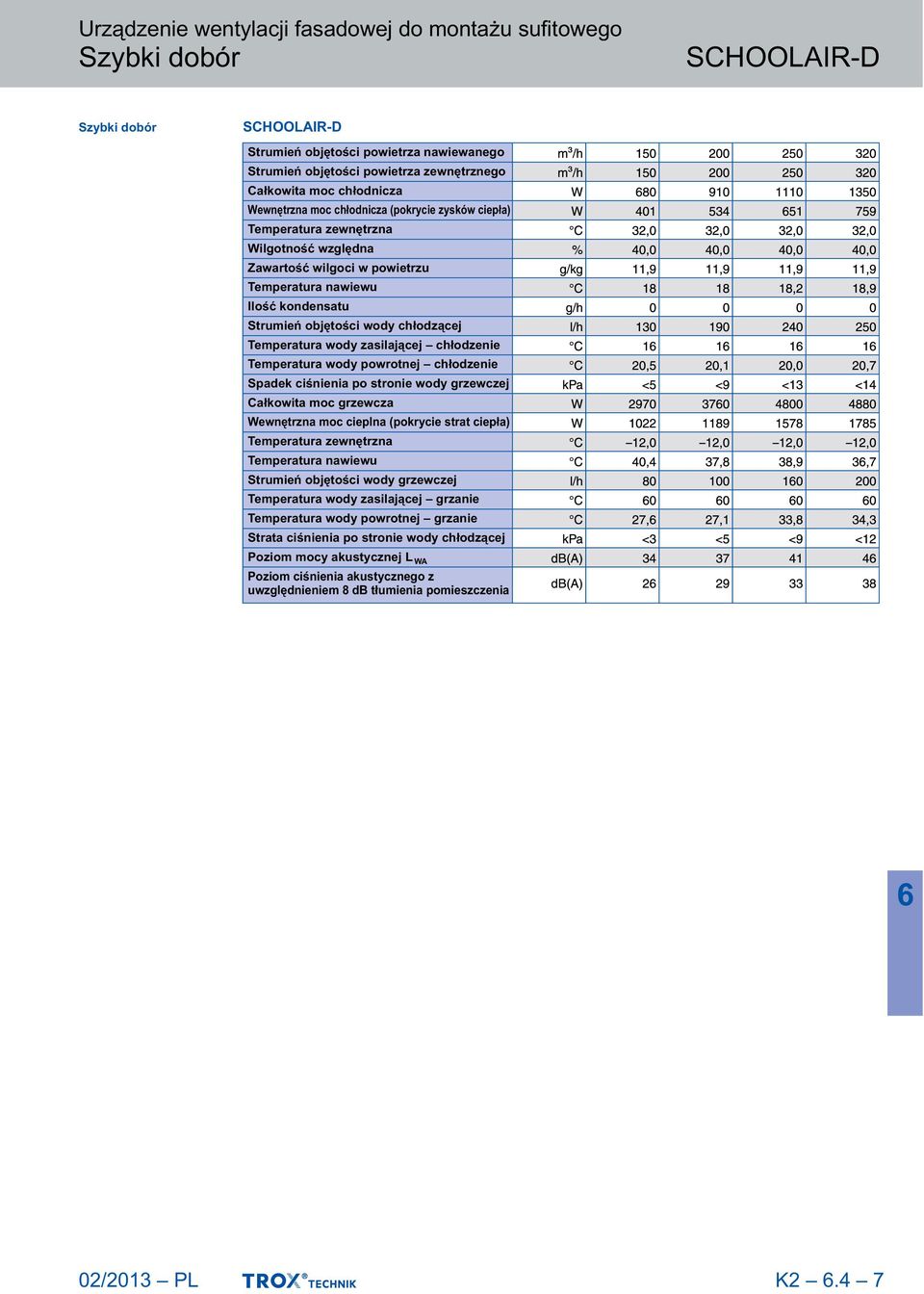

7 Szybki dobór Szybki dobór Strumień objętości powietrza nawiewanego Strumień objętości powietrza zewnętrznego Całkowita moc chłodnicza Wewnętrzna moc chłodnicza (pokrycie zysków ciepła) Temperatura zewnętrzna Wilgotność względna Zawartość wilgoci w powietrzu Temperatura nawiewu Ilość kondensatu Strumień objętości wody chłodzącej Temperatura wody zasilającej chłodzenie Temperatura wody powrotnej chłodzenie Spadek ciśnienia po stronie wody grzewczej Całkowita moc grzewcza Wewnętrzna moc cieplna (pokrycie strat ciepła) Temperatura zewnętrzna Temperatura nawiewu Strumień objętości wody grzewczej Temperatura wody zasilającej grzanie Temperatura wody powrotnej grzanie Strata ciśnienia po stronie wody chłodzącej Poziom mocy akustycznej L WA Poziom ciśnienia akustycznego z uwzględnieniem 8 db tłumienia pomieszczenia K2.4 7

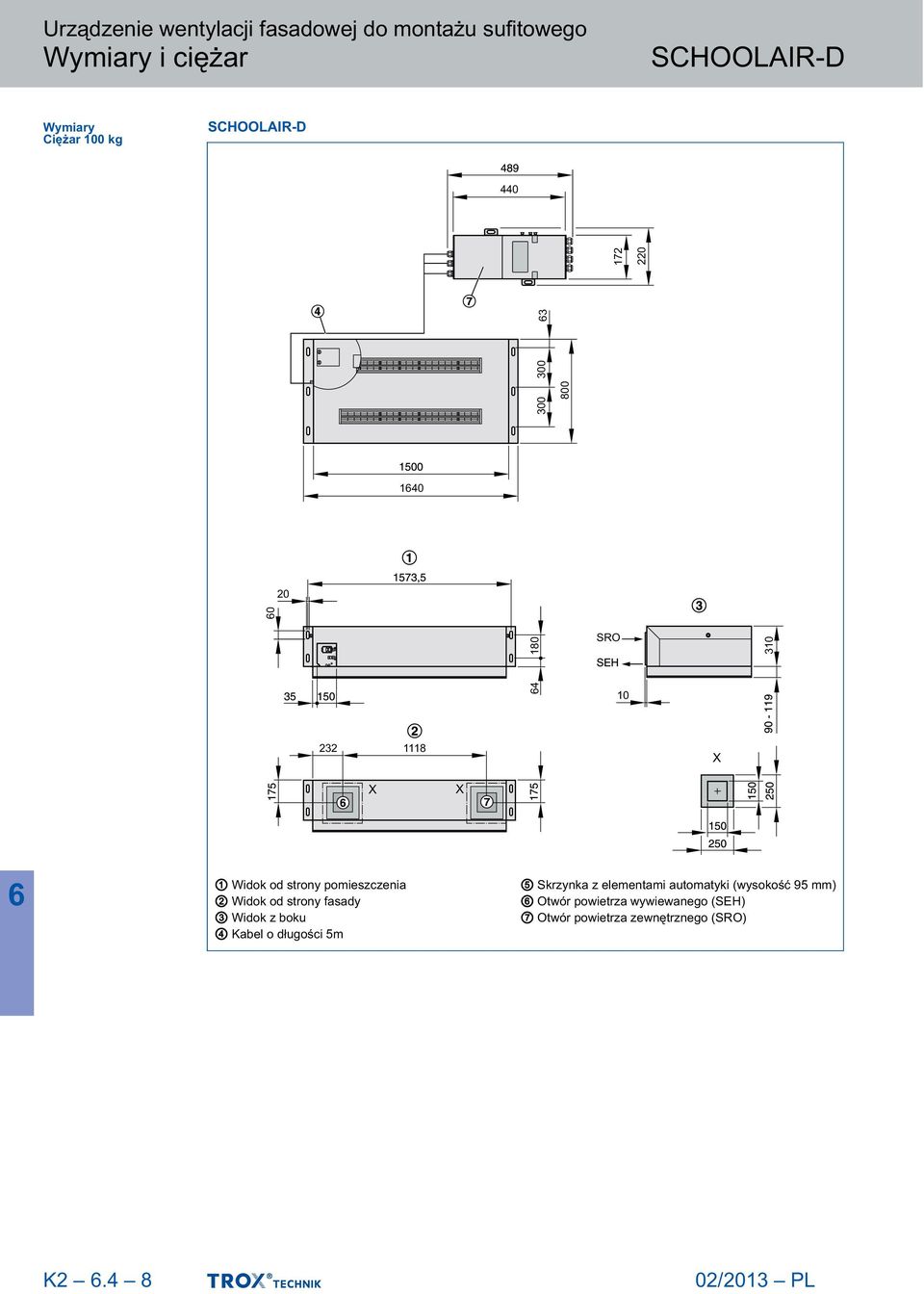

8 Wymiary i ciężar Wymiary Ciężar 100 kg SRO X X X 1 Widok od strony pomieszczenia 2 Widok od strony fasady 3 Widok z boku 4 Kabel o długości 5m 5 Skrzynka z elementami automatyki (wysokość 95 mm) Otwór powietrza wywiewanego (SEH) 7 Otwór powietrza zewnętrznego (SRO) K2.4 8

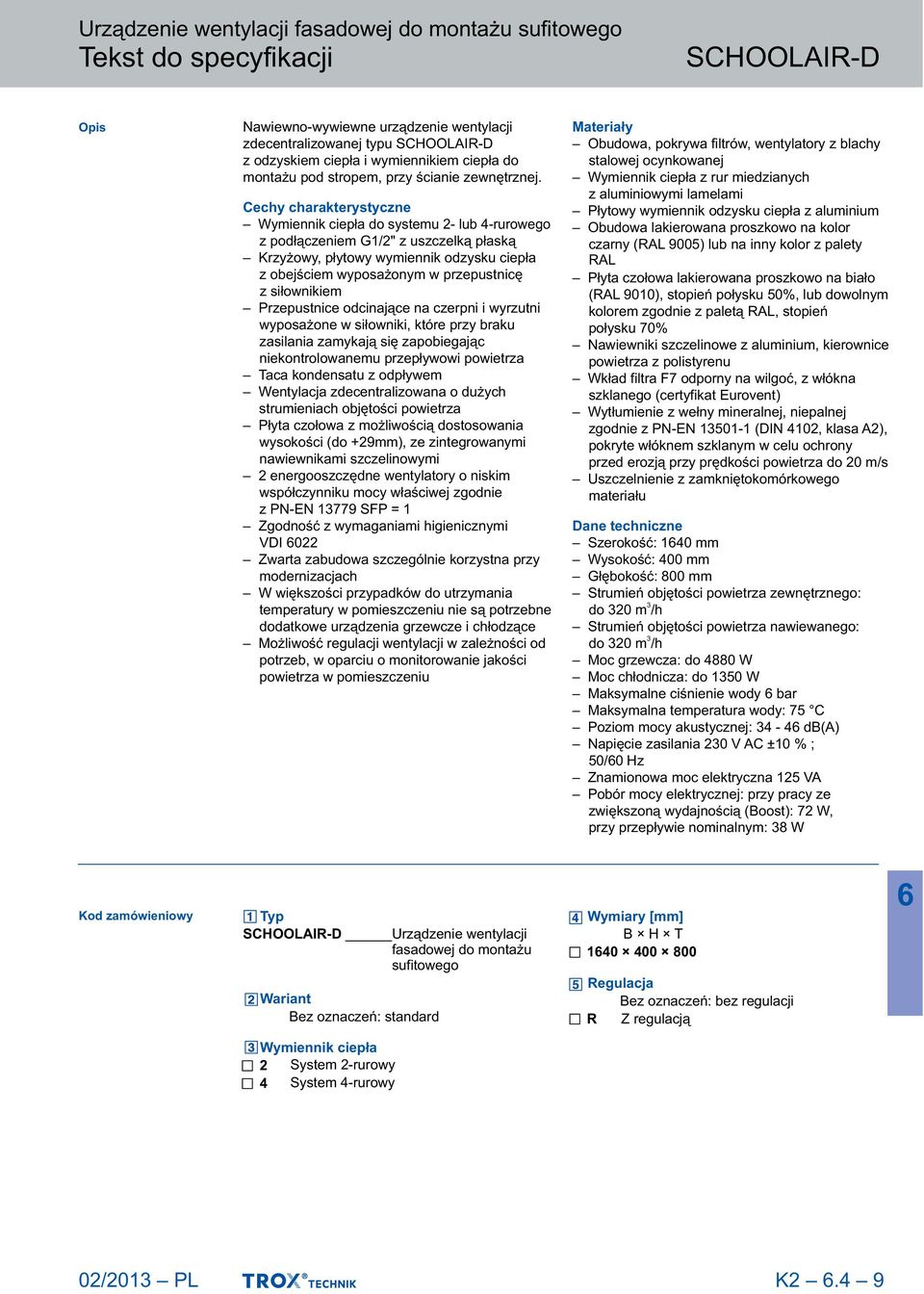

9 Tekst do specyfikacji Opis Nawiewno-wywiewne urządzenie wentylacji zdecentralizowanej typu z odzyskiem ciepła i wymiennikiem ciepła do montażu pod stropem, przy ścianie zewnętrznej. Cechy charakterystyczne Wymiennik ciepła do systemu 2- lub 4-rurowego z podłączeniem G1/2" z uszczelką płaską Krzyżowy, płytowy wymiennik odzysku ciepła z obejściem wyposażonym w przepustnicę z siłownikiem Przepustnice odcinające na czerpni i wyrzutni wyposażone w siłowniki, które przy braku zasilania zamykają się zapobiegając niekontrolowanemu przepływowi powietrza Taca kondensatu z odpływem Wentylacja zdecentralizowana o dużych strumieniach objętości powietrza Płyta czołowa z możliwością dostosowania wysokości (do +29mm), ze zintegrowanymi nawiewnikami szczelinowymi 2 energooszczędne wentylatory o niskim współczynniku mocy właściwej zgodnie z PN-EN SFP = 1 Zgodność z wymaganiami higienicznymi VDI 022 Zwarta zabudowa szczególnie korzystna przy modernizacjach W większości przypadków do utrzymania temperatury w pomieszczeniu nie są potrzebne dodatkowe urządzenia grzewcze i chłodzące Możliwość regulacji wentylacji w zależności od potrzeb, w oparciu o monitorowanie jakości powietrza w pomieszczeniu Materiały Obudowa, pokrywa filtrów, wentylatory z blachy stalowej ocynkowanej Wymiennik ciepła z rur miedzianych z aluminiowymi lamelami Płytowy wymiennik odzysku ciepła z aluminium Obudowa lakierowana proszkowo na kolor czarny (RAL 9005) lub na inny kolor z palety RAL Płyta czołowa lakierowana proszkowo na biało (RAL 9010), stopień połysku 50%, lub dowolnym kolorem zgodnie z paletą RAL, stopień połysku 70% Nawiewniki szczelinowe z aluminium, kierownice powietrza z polistyrenu Wkład filtra F7 odporny na wilgoć, z włókna szklanego (certyfikat Eurovent) Wytłumienie z wełny mineralnej, niepalnej zgodnie z PN-EN (DIN 4102, klasa A2), pokryte włóknem szklanym w celu ochrony przed erozją przy prędkości powietrza do 20 m/s Uszczelnienie z zamkniętokomórkowego materiału Dane techniczne Szerokość: 140 mm Wysokość: 400 mm Głębokość: 800 mm Strumień objętości powietrza zewnętrznego: 3 do 320 m /h Strumień objętości powietrza nawiewanego: 3 do 320 m /h Moc grzewcza: do 4880 W Moc chłodnicza: do 1350 W Maksymalne ciśnienie wody bar Maksymalna temperatura wody: 75 C Poziom mocy akustycznej: 34-4 db(a) Napięcie zasilania 230 V AC ±10 % ; 50/0 Hz Znamionowa moc elektryczna 125 VA Pobór mocy elektrycznej: przy pracy ze zwiększoną wydajnością (Boost): 72 W, przy przepływie nominalnym: 38 W Kod zamówieniowy Typ Urządzenie wentylacji fasadowej do montażu sufitowego Wariant Bez oznaczeń: standard Wymiary [mm] B H T Regulacja Bez oznaczeń: bez regulacji R Z regulacją Wymiennik ciepła 2 System 2-rurowy 4 System 4-rurowy K2.4 9

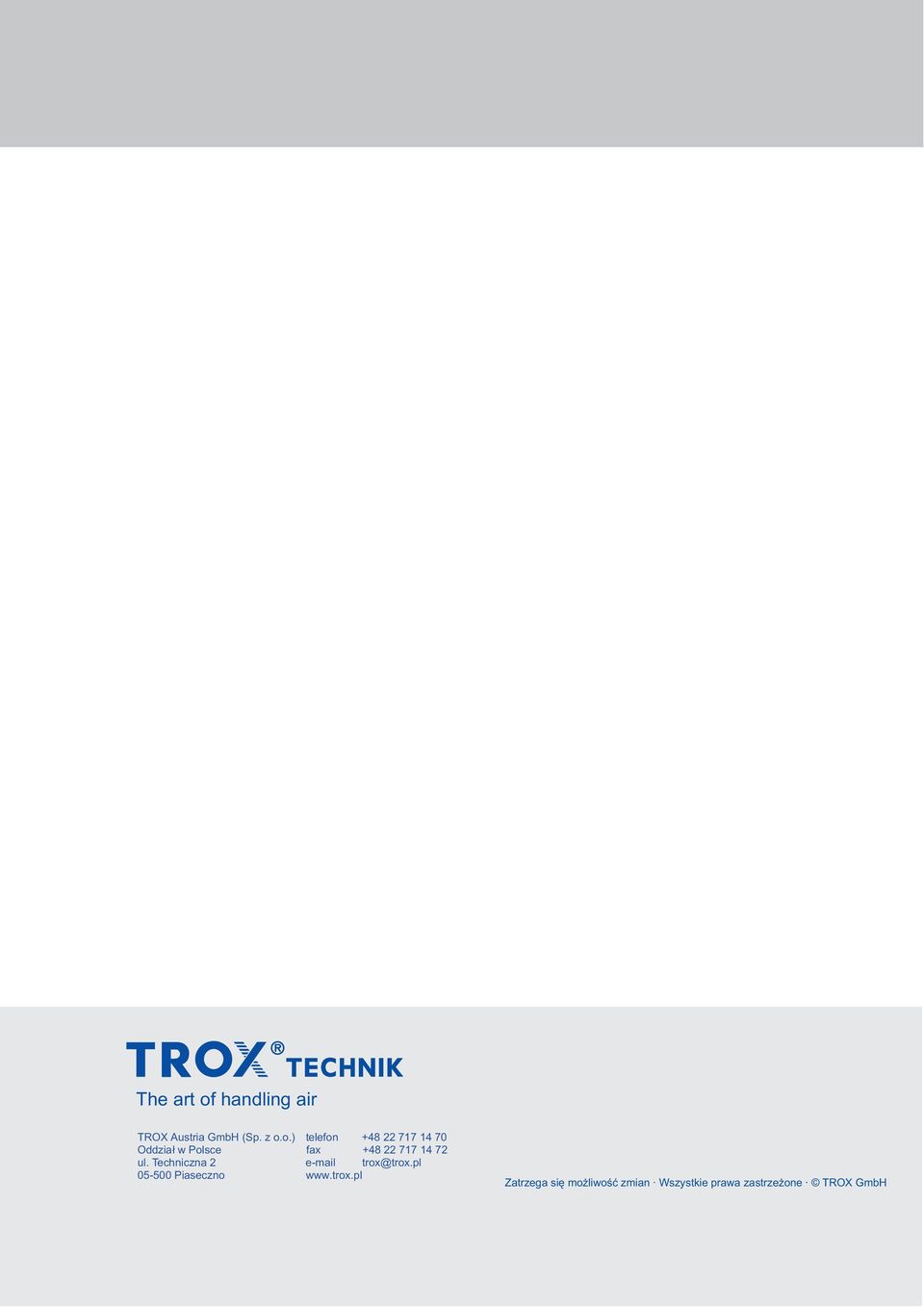

10 The art of handling air TROX Austria GmbH (Sp. z o.o.) telefon Oddział w Polsce fax ul. Techniczna 2 trox@trox.pl Piaseczno Zatrzega się możliwość zmian Wszystkie prawa zastrzeżone TROX GmbH
