Urządzenie wentylacji fasadowej do pionowego montażu przy oknie Typ SCHOOLAIR-V

Transkrypt

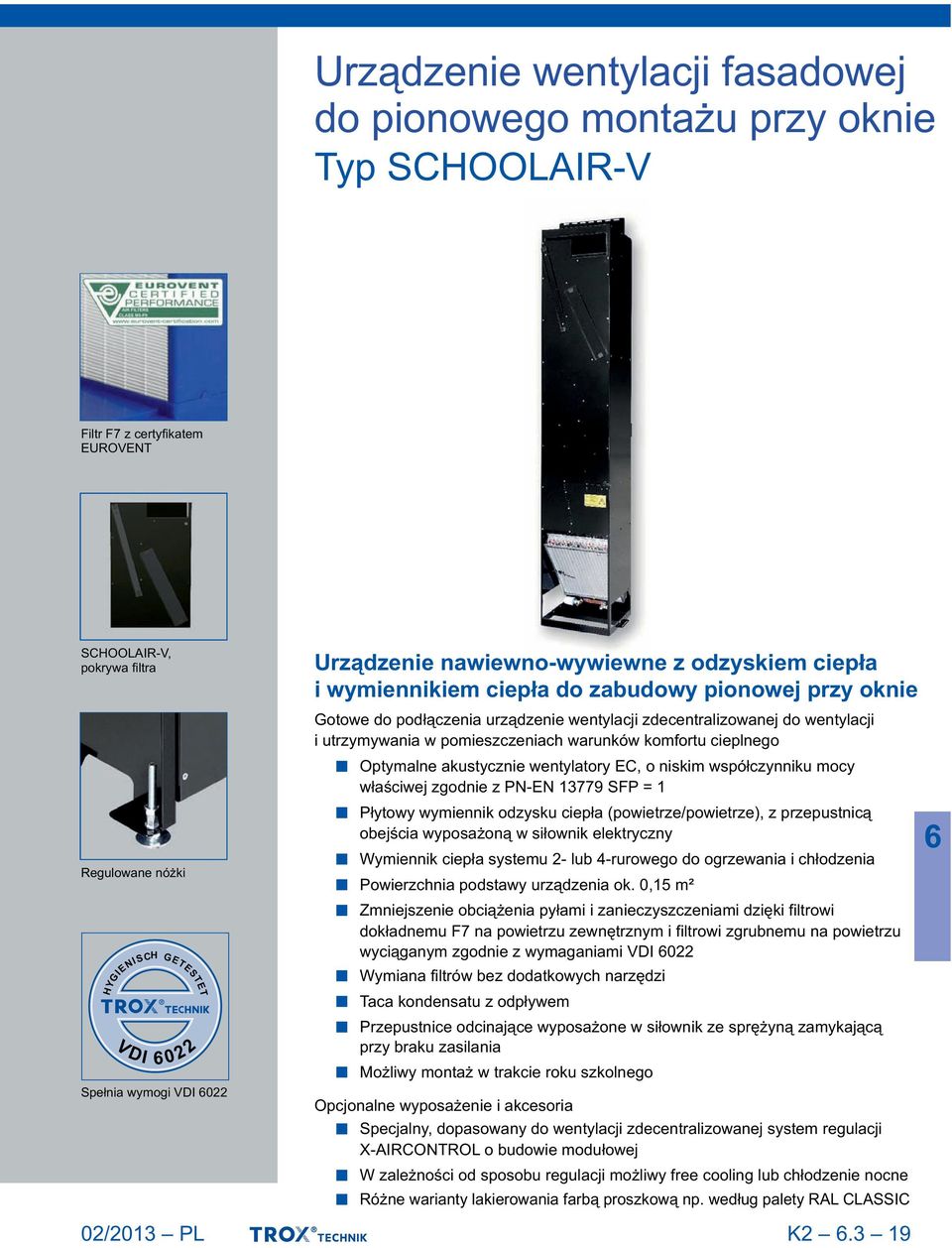

1 .3 X X testregistrierung Urządzenie wentylacji fasadowej do pionowego montażu przy oknie Typ Filtr F7 z certyfikatem EUROVENT, pokrywa filtra Regulowane nóżki HYGIENISCH GETESTET V DI Spełnia wymogi VDI 022 Urządzenie nawiewno-wywiewne z odzyskiem ciepła i wymiennikiem ciepła do zabudowy pionowej przy oknie Gotowe do podłączenia urządzenie wentylacji zdecentralizowanej do wentylacji i utrzymywania w pomieszczeniach warunków komfortu cieplnego Optymalne akustycznie wentylatory EC, o niskim współczynniku mocy właściwej zgodnie z PN-EN SFP = 1 Płytowy wymiennik odzysku ciepła (powietrze/powietrze), z przepustnicą obejścia wyposażoną w siłownik elektryczny Wymiennik ciepła systemu 2- lub 4-rurowego do ogrzewania i chłodzenia Powierzchnia podstawy urządzenia ok. 0,15 m² Zmniejszenie obciążenia pyłami i zanieczyszczeniami dzięki filtrowi dokładnemu F7 na powietrzu zewnętrznym i filtrowi zgrubnemu na powietrzu wyciąganym zgodnie z wymaganiami VDI 022 Wymiana filtrów bez dodatkowych narzędzi Taca kondensatu z odpływem Przepustnice odcinające wyposażone w siłownik ze sprężyną zamykającą przy braku zasilania Możliwy montaż w trakcie roku szkolnego Opcjonalne wyposażenie i akcesoria Specjalny, dopasowany do wentylacji zdecentralizowanej system regulacji X-AIRCONTROL o budowie modułowej W zależności od sposobu regulacji możliwy free cooling lub chłodzenie nocne Różne warianty lakierowania farbą proszkową np. według palety RAL CLASSIC K2.3 19

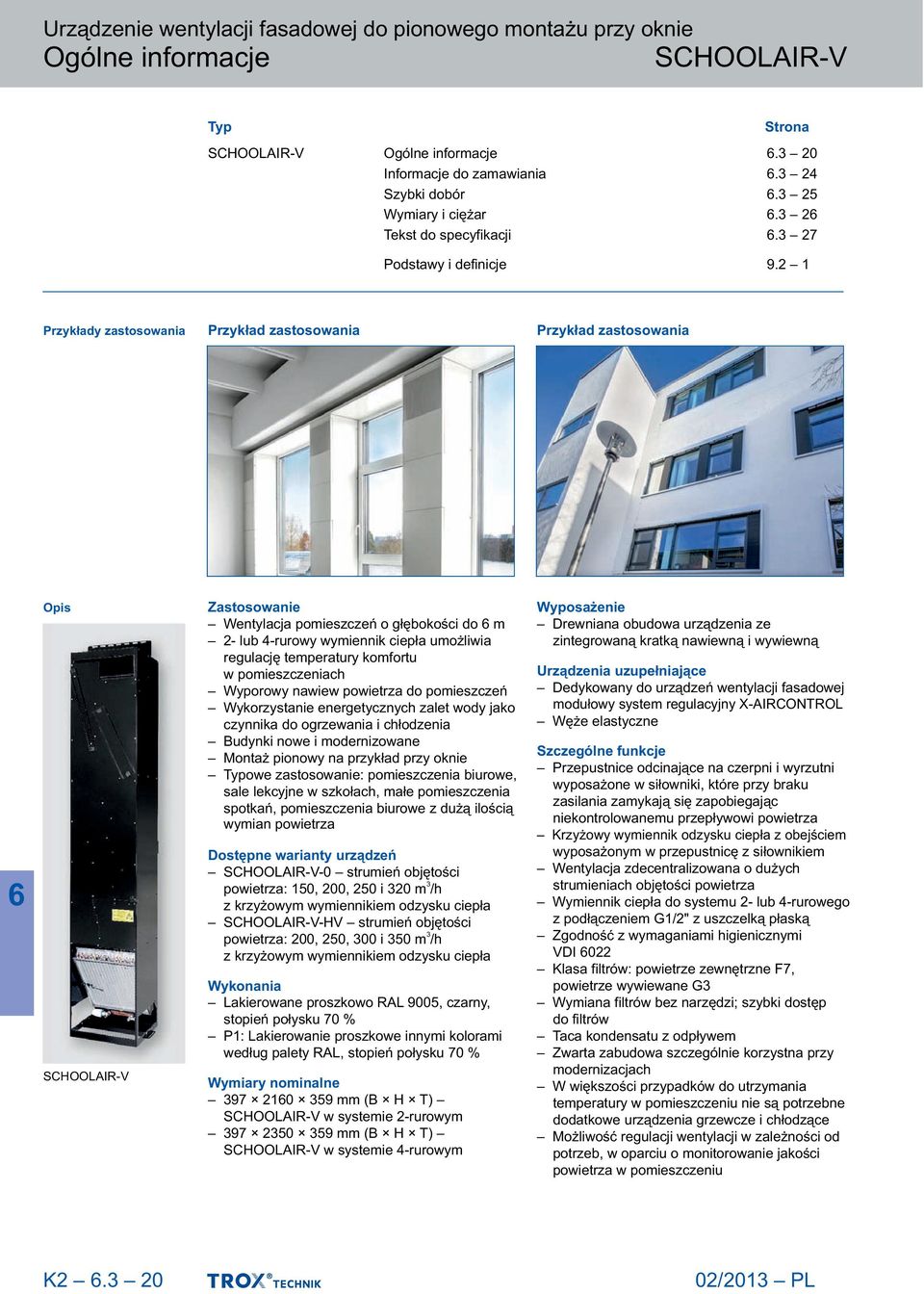

2 Ogólne informacje Typ Ogólne informacje Strona.3 20 Informacje do zamawiania.3 24 Szybki dobór.3 25 Wymiary i ciężar.3 2 Tekst do specyfikacji.3 27 Podstawy i definicje Przykłady zastosowania Przykład zastosowania Przykład zastosowania Opis Zastosowanie Wentylacja pomieszczeń o głębokości do m 2- lub 4-rurowy wymiennik ciepła umożliwia regulację temperatury komfortu w pomieszczeniach Wyporowy nawiew powietrza do pomieszczeń Wykorzystanie energetycznych zalet wody jako czynnika do ogrzewania i chłodzenia Budynki nowe i modernizowane Montaż pionowy na przykład przy oknie Typowe zastosowanie: pomieszczenia biurowe, sale lekcyjne w szkołach, małe pomieszczenia spotkań, pomieszczenia biurowe z dużą ilością wymian powietrza Dostępne warianty urządzeń -0 strumień objętości 3 powietrza: 150, 200, 250 i 320 m /h z krzyżowym wymiennikiem odzysku ciepła -HV strumień objętości 3 powietrza: 200, 250, 300 i 350 m /h z krzyżowym wymiennikiem odzysku ciepła Wykonania Lakierowane proszkowo RAL 9005, czarny, stopień połysku 70 % P1: Lakierowanie proszkowe innymi kolorami według palety RAL, stopień połysku 70 % Wymiary nominalne mm (B H T) w systemie 2-rurowym mm (B H T) w systemie 4-rurowym Wyposażenie Drewniana obudowa urządzenia ze zintegrowaną kratką nawiewną i wywiewną Urządzenia uzupełniające Dedykowany do urządzeń wentylacji fasadowej modułowy system regulacyjny X-AIRCONTROL Węże elastyczne Szczególne funkcje Przepustnice odcinające na czerpni i wyrzutni wyposażone w siłowniki, które przy braku zasilania zamykają się zapobiegając niekontrolowanemu przepływowi powietrza Krzyżowy wymiennik odzysku ciepła z obejściem wyposażonym w przepustnicę z siłownikiem Wentylacja zdecentralizowana o dużych strumieniach objętości powietrza Wymiennik ciepła do systemu 2- lub 4-rurowego z podłączeniem G1/2" z uszczelką płaską Zgodność z wymaganiami higienicznymi VDI 022 Klasa filtrów: powietrze zewnętrzne F7, powietrze wywiewane G3 Wymiana filtrów bez narzędzi; szybki dostęp do filtrów Taca kondensatu z odpływem Zwarta zabudowa szczególnie korzystna przy modernizacjach W większości przypadków do utrzymania temperatury w pomieszczeniu nie są potrzebne dodatkowe urządzenia grzewcze i chłodzące Możliwość regulacji wentylacji w zależności od potrzeb, w oparciu o monitorowanie jakości powietrza w pomieszczeniu K2.3 20

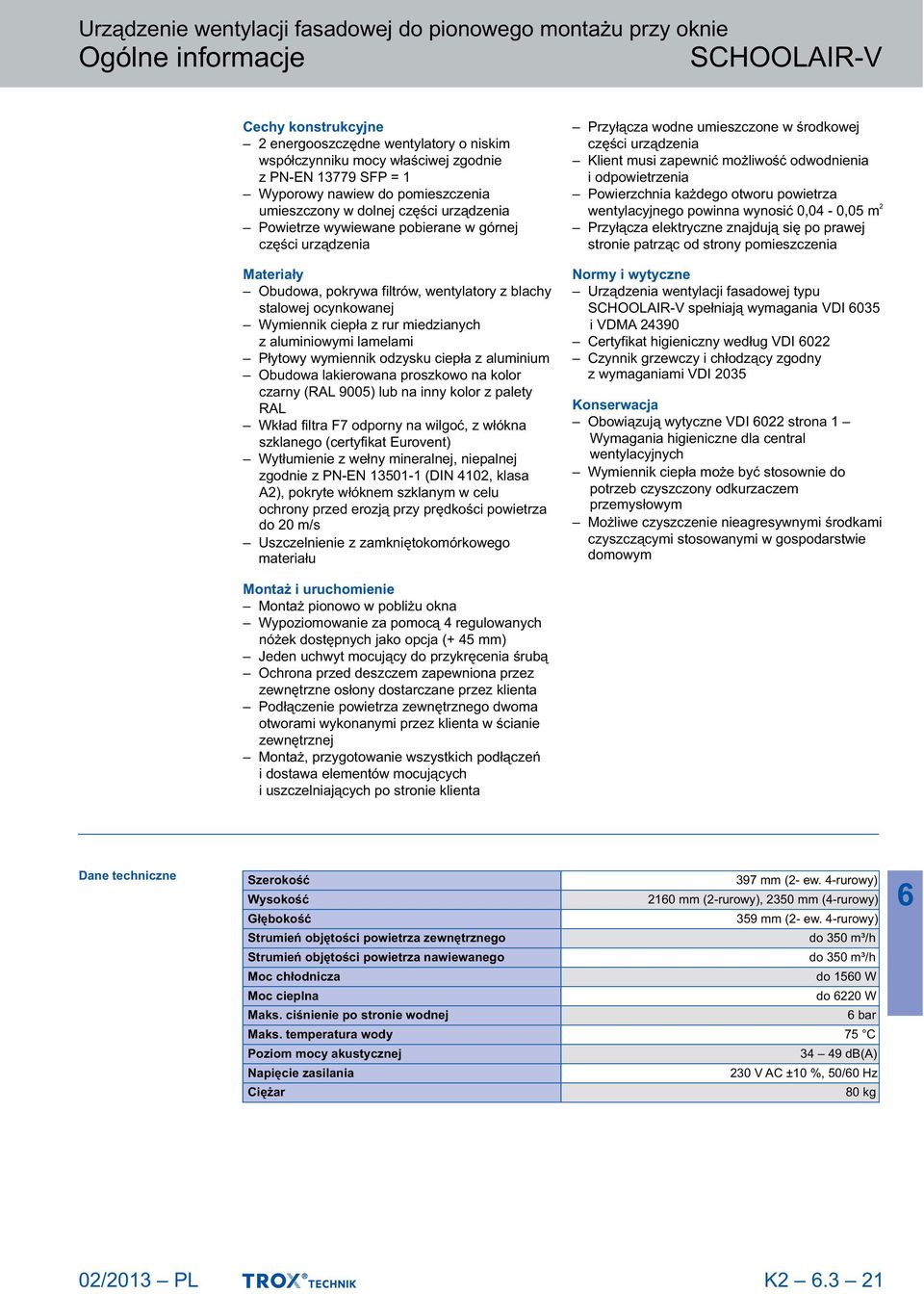

3 Ogólne informacje Cechy konstrukcyjne 2 energooszczędne wentylatory o niskim współczynniku mocy właściwej zgodnie z PN-EN SFP = 1 Wyporowy nawiew do pomieszczenia umieszczony w dolnej części urządzenia Powietrze wywiewane pobierane w górnej części urządzenia Materiały Obudowa, pokrywa filtrów, wentylatory z blachy stalowej ocynkowanej Wymiennik ciepła z rur miedzianych z aluminiowymi lamelami Płytowy wymiennik odzysku ciepła z aluminium Obudowa lakierowana proszkowo na kolor czarny (RAL 9005) lub na inny kolor z palety RAL Wkład filtra F7 odporny na wilgoć, z włókna szklanego (certyfikat Eurovent) Wytłumienie z wełny mineralnej, niepalnej zgodnie z PN-EN (DIN 4102, klasa A2), pokryte włóknem szklanym w celu ochrony przed erozją przy prędkości powietrza do 20 m/s Uszczelnienie z zamkniętokomórkowego materiału Przyłącza wodne umieszczone w środkowej części urządzenia Klient musi zapewnić możliwość odwodnienia i odpowietrzenia Powierzchnia każdego otworu powietrza wentylacyjnego powinna wynosić 0,04-0,05 m Przyłącza elektryczne znajdują się po prawej stronie patrząc od strony pomieszczenia Normy i wytyczne Urządzenia wentylacji fasadowej typu spełniają wymagania VDI 035 i VDMA Certyfikat higieniczny według VDI 022 Czynnik grzewczy i chłodzący zgodny z wymaganiami VDI 2035 Konserwacja Obowiązują wytyczne VDI 022 strona 1 Wymagania higieniczne dla central wentylacyjnych Wymiennik ciepła może być stosownie do potrzeb czyszczony odkurzaczem przemysłowym Możliwe czyszczenie nieagresywnymi środkami czyszczącymi stosowanymi w gospodarstwie domowym 2 Montaż i uruchomienie Montaż pionowo w pobliżu okna Wypoziomowanie za pomocą 4 regulowanych nóżek dostępnych jako opcja (+ 45 mm) Jeden uchwyt mocujący do przykręcenia śrubą Ochrona przed deszczem zapewniona przez zewnętrzne osłony dostarczane przez klienta Podłączenie powietrza zewnętrznego dwoma otworami wykonanymi przez klienta w ścianie zewnętrznej Montaż, przygotowanie wszystkich podłączeń i dostawa elementów mocujących i uszczelniających po stronie klienta Dane techniczne Szerokość 397 mm (2- ew. 4-rurowy) Wysokość 210 mm (2-rurowy), 2350 mm (4-rurowy) Głębokość 359 mm ( 2- ew. 4-rurowy) Strumień objętości powietrza zewnętrznego Strumień objętości powietrza nawiewanego Moc chłodnicza Moc cieplna Maks. ciśnienie po stronie wodnej do 350 m³/h do 350 m³/h do 150 W do 220 W Maks. temperatura wody 75 C Poziom mocy akustycznej Napięcie zasilania Ciężar bar db(a) 230 V AC ±10 %, 50/0 Hz 80 kg K2.3 21

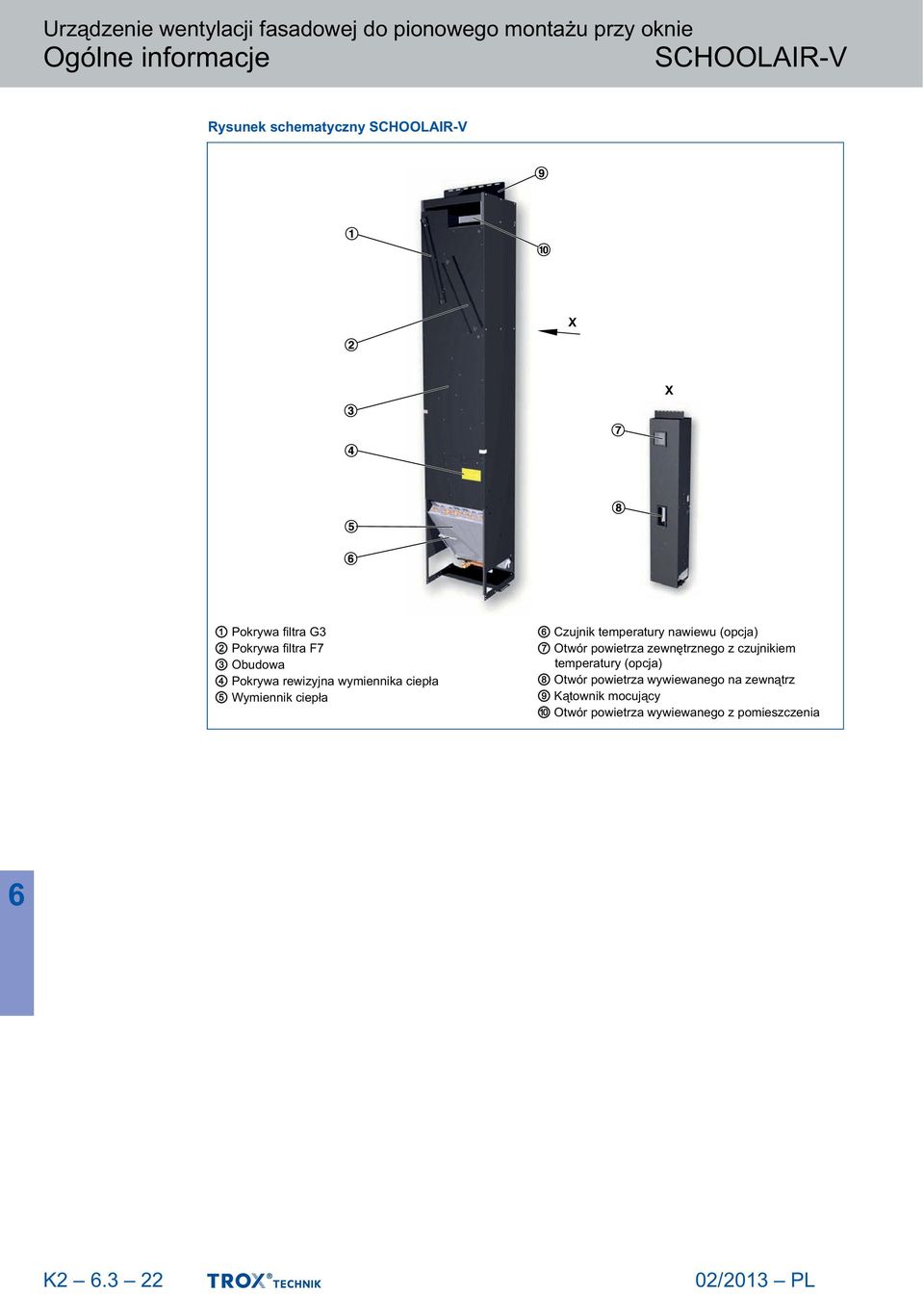

4 Ogólne informacje Rysunek schematyczny X X 1 Pokrywa filtra G3 2 Pokrywa filtra F7 3 Obudowa 4 Pokrywa rewizyjna wymiennika ciepła 5 Wymiennik ciepła Czujnik temperatury nawiewu (opcja) 7 Otwór powietrza zewnętrznego z czujnikiem temperatury (opcja) 8 Otwór powietrza wywiewanego na zewnątrz 9 Kątownik mocujący 10 Otwór powietrza wywiewanego z pomieszczenia K2.3 22

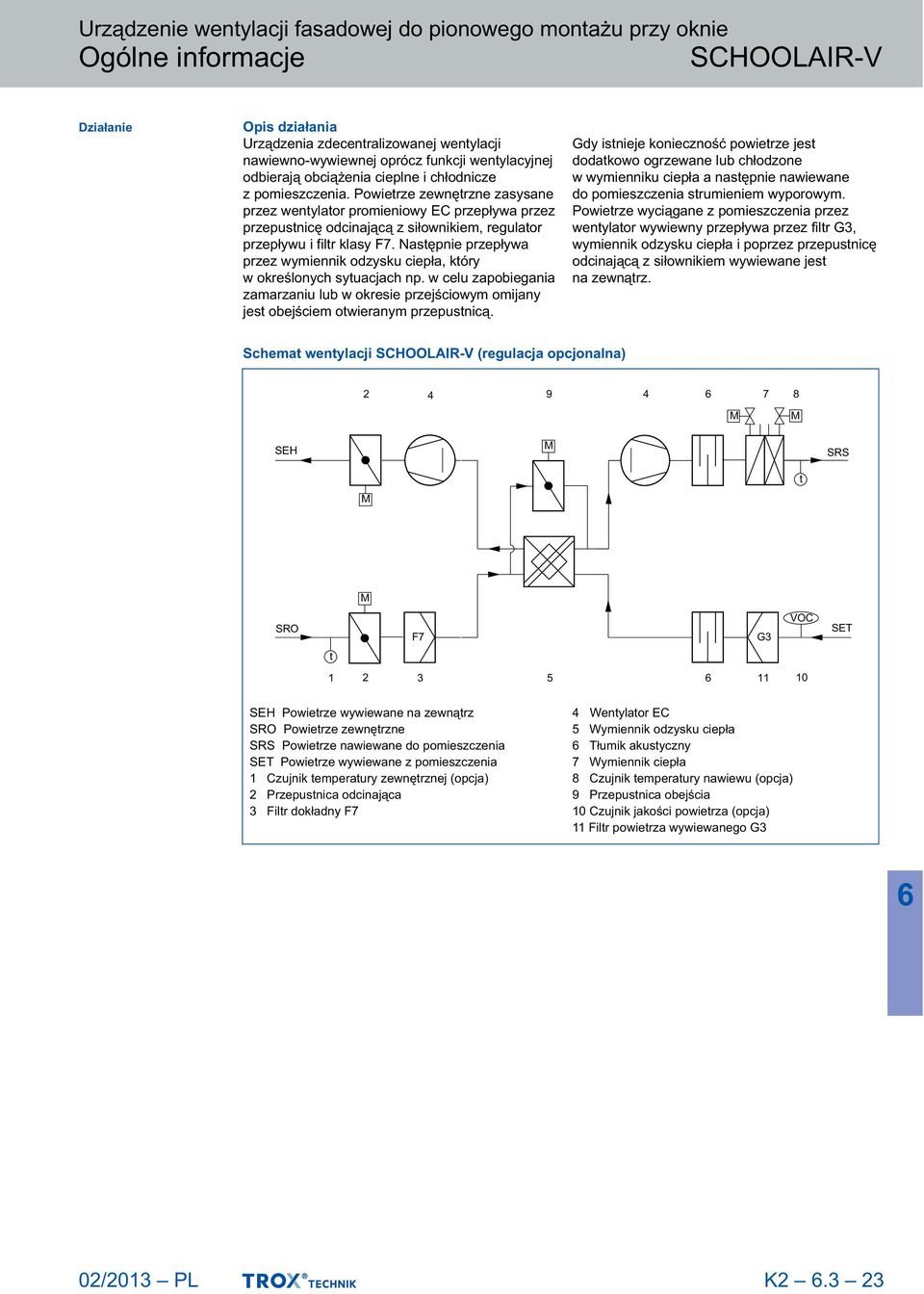

5 Ogólne informacje Działanie Opis działania Urządzenia zdecentralizowanej wentylacji nawiewno-wywiewnej oprócz funkcji wentylacyjnej odbierają obciążenia cieplne i chłodnicze z pomieszczenia. Powietrze zewnętrzne zasysane przez wentylator promieniowy EC przepływa przez przepustnicę odcinającą z siłownikiem, regulator przepływu i filtr klasy F7. Następnie przepływa przez wymiennik odzysku ciepła, który w określonych sytuacjach np. w celu zapobiegania zamarzaniu lub w okresie przejściowym omijany jest obejściem otwieranym przepustnicą. Gdy istnieje konieczność powietrze jest dodatkowo ogrzewane lub chłodzone w wymienniku ciepła a następnie nawiewane do pomieszczenia strumieniem wyporowym. Powietrze wyciągane z pomieszczenia przez wentylator wywiewny przepływa przez filtr G3, wymiennik odzysku ciepła i poprzez przepustnicę odcinającą z siłownikiem wywiewane jest na zewnątrz. Schemat wentylacji (regulacja opcjonalna) M M SEH M SRS M t M SRO F7 G3 VOC SET t SEH Powietrze wywiewane na zewnątrz SRO Powietrze zewnętrzne SRS Powietrze nawiewane do pomieszczenia SET Powietrze wywiewane z pomieszczenia 1 Czujnik temperatury zewnętrznej (opcja) 2 Przepustnica odcinająca 3 Filtr dokładny F7 4 Wentylator EC 5 Wymiennik odzysku ciepła Tłumik akustyczny 7 Wymiennik ciepła 8 Czujnik temperatury nawiewu (opcja) 9 Przepustnica obejścia 10 Czujnik jakości powietrza (opcja) 11 Filtr powietrza wywiewanego G3 K2.3 23

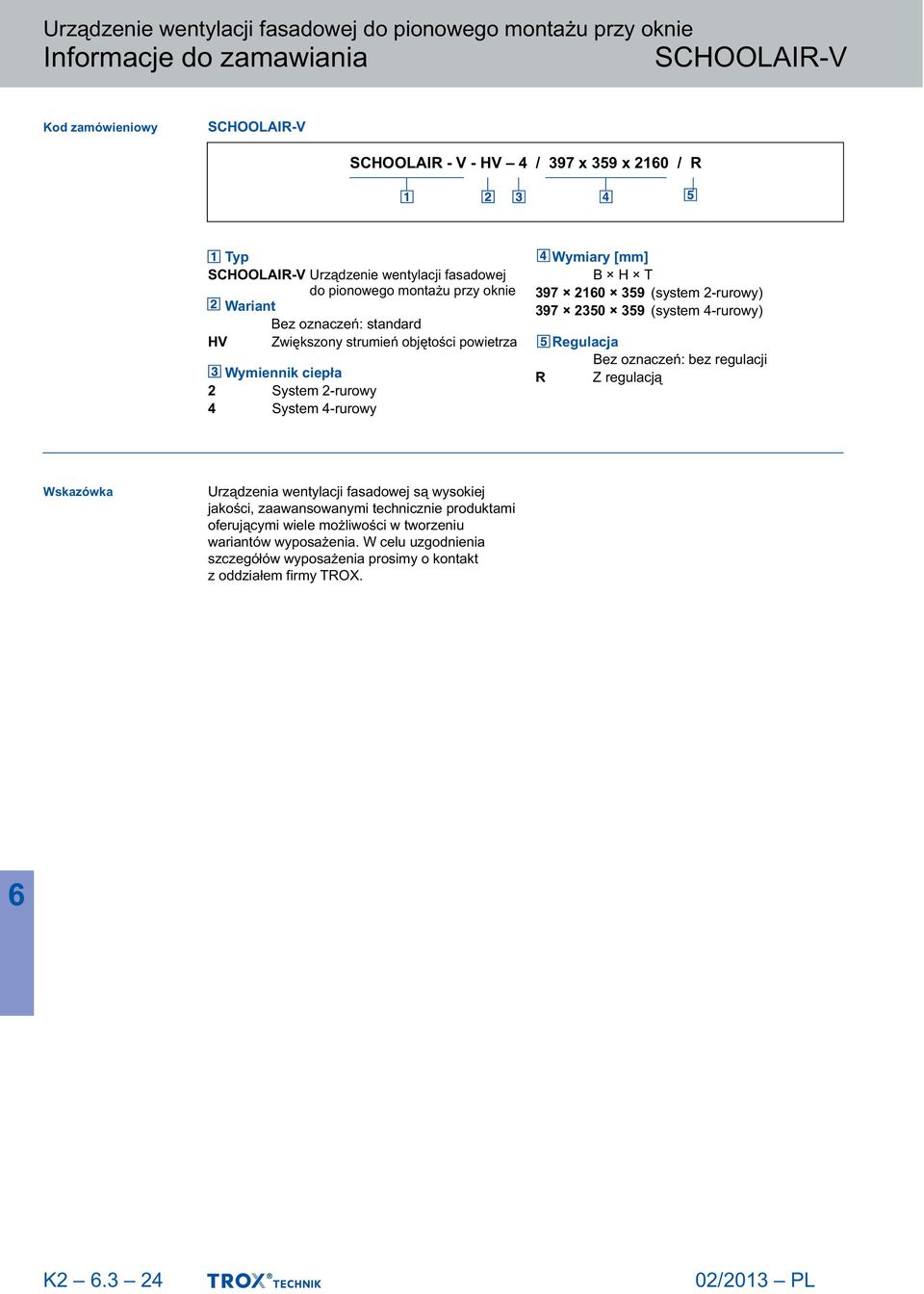

6 Informacje do zamawiania Kod zamówieniowy SCHOOLAIR - V - HV 4 / 397 x 359 x 210 / R Typ Urządzenie wentylacji fasadowej do pionowego montażu przy oknie Wariant Bez oznaczeń: standard HV Zwiększony strumień objętości powietrza Wymiennik ciepła 2 System 2-rurowy 4 System 4-rurowy Wymiary [mm] B H T ( system 2-rurowy) ( system 4-rurowy) Regulacja Bez oznaczeń: bez regulacji R Z regulacją Wskazówka Urządzenia wentylacji fasadowej są wysokiej jakości, zaawansowanymi technicznie produktami oferującymi wiele możliwości w tworzeniu wariantów wyposażenia. W celu uzgodnienia szczegółów wyposażenia prosimy o kontakt z oddziałem firmy TROX. K2.3 24

7 Szybki dobór Szybki dobór -0 Strumień objętości powietrza nawiewanego Strumień objętości powietrza zewnętrznego Całkowita moc chłodnicza Wewnętrzna moc chłodnicza (pokrycie zysków ciepła) Temperatura zewnętrzna Wilgotność względna Zawartość wilgoci w powietrzu Temperatura nawiewu Ilość kondensatu Strumień objętości wody chłodzącej Temperatura wody zasilającej chłodzenie Temperatura wody powrotnej - chłodzenie Spadek ciśnienia po stronie wody grzewczej Całkowita moc grzewcza Wewnętrzna moc cieplna (pokrycie strat ciepła) Temperatura zewnętrzna Temperatura nawiewu Strumień objętości wody grzewczej Temperatura wody zasilającej grzanie Temperatura wody powrotnej - grzanie Strata ciśnienia po stronie wody chłodzącej Poziom mocy akustycznej L WA Poziom ciśnienia akustycznego z uwzględnieniem 8 db tłumienia pomieszczenia -HV Strumień objętości powietrza nawiewanego Strumień objętości powietrza zewnętrznego Całkowita moc chłodnicza Wewnętrzna moc chłodnicza (pokrycie zysków ciepła) Temperatura zewnętrzna Wilgotność względna Zawartość wilgoci w powietrzu Temperatura nawiewu Ilość kondensatu Strumień objętości wody chłodzącej Temperatura wody zasilającej chłodzenie Temperatura wody powrotnej chłodzenie Spadek ciśnienia po stronie wody grzewczej Całkowita moc grzewcza Wewnętrzna moc cieplna (pokrycie strat ciepła) Temperatura zewnętrzna Temperatura nawiewu Strumień objętości wody grzewczej Temperatura wody zasilającej grzanie Temperatura wody powrotnej grzanie Strata ciśnienia po stronie wody chłodzącej Poziom mocy akustycznej L WA Poziom ciśnienia akustycznego z uwzględnieniem 8 db tłumienia pomieszczenia K2.3 25

8 Wymiary i ciężar Wymiary Ciężar 80 kg 1018¹ ¹ ¹ ¹ Widok z góry 2 Widok od strony fasady 3 Widok od strony pomieszczenia 4 Otwór powietrza zewnętrznego z czujnikiem temperatury (opcja) 5 Otwór powietrza wywiewanego Podłączenia elektryczne wymiennika 2-rurowego (widok bez tacy kondensatu) 7 Podłączenia elektryczne wymiennika 4-rurowego (widok bez tacy kondensatu) 1 Podłączenie elektryczne ¹ wymiar dla systemu czterorurowego K2.3 2

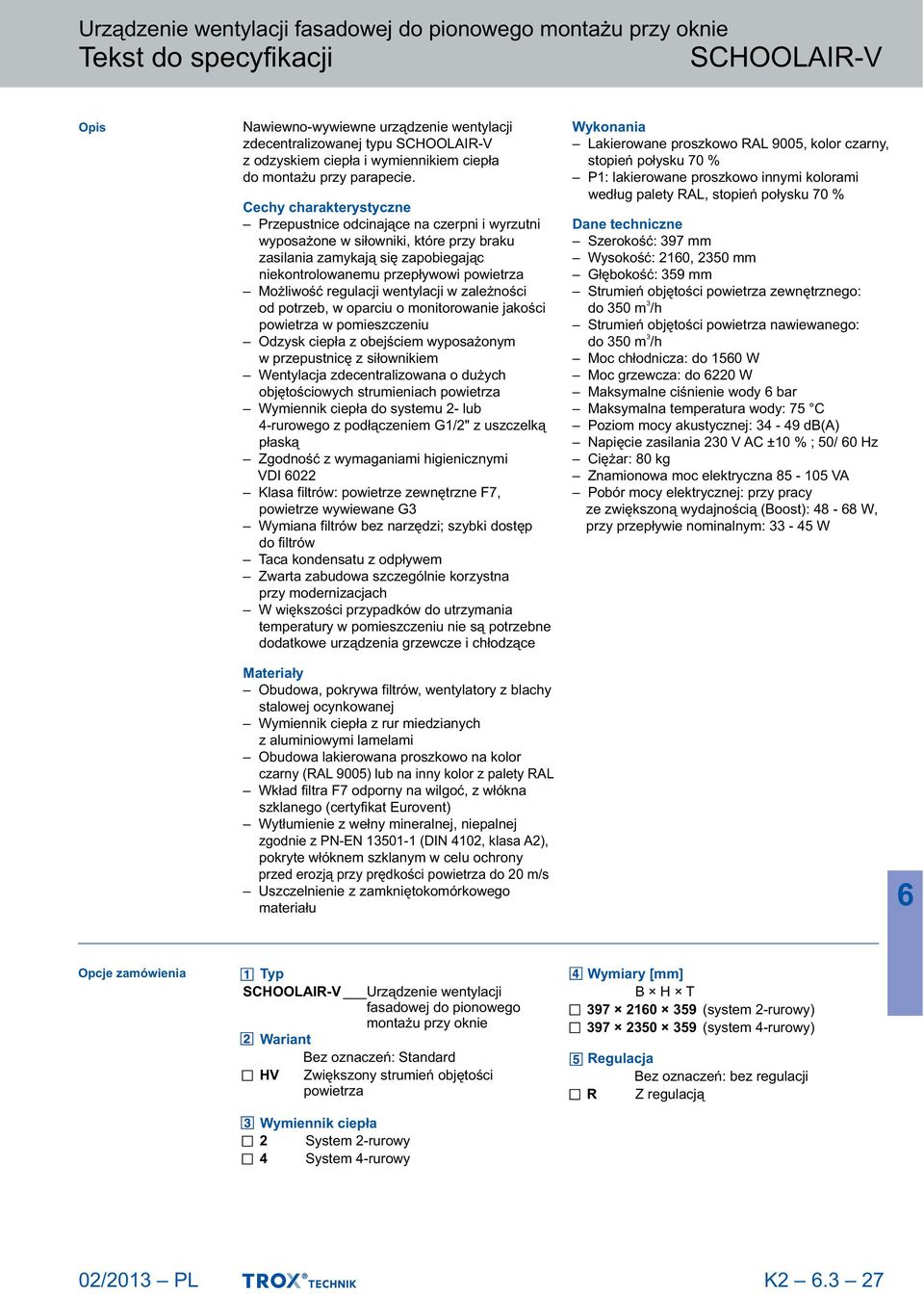

9 Tekst do specyfikacji Opis Nawiewno-wywiewne urządzenie wentylacji zdecentralizowanej typu z odzyskiem ciepła i wymiennikiem ciepła do montażu przy parapecie. Cechy charakterystyczne Przepustnice odcinające na czerpni i wyrzutni wyposażone w siłowniki, które przy braku zasilania zamykają się zapobiegając niekontrolowanemu przepływowi powietrza Możliwość regulacji wentylacji w zależności od potrzeb, w oparciu o monitorowanie jakości powietrza w pomieszczeniu Odzysk ciepła z obejściem wyposażonym w przepustnicę z siłownikiem Wentylacja zdecentralizowana o dużych objętościowych strumieniach powietrza Wymiennik ciepła do systemu 2- lub 4-rurowego z podłączeniem G1/2" z uszczelką płaską Zgodność z wymaganiami higienicznymi VDI 022 Klasa filtrów: powietrze zewnętrzne F7, powietrze wywiewane G3 Wymiana filtrów bez narzędzi; szybki dostęp do filtrów Taca kondensatu z odpływem Zwarta zabudowa szczególnie korzystna przy modernizacjach W większości przypadków do utrzymania temperatury w pomieszczeniu nie są potrzebne dodatkowe urządzenia grzewcze i chłodzące Wykonania Lakierowane proszkowo RAL 9005, kolor czarny, stopień połysku 70 % P1: lakierowane proszkowo innymi kolorami według palety RAL, stopień połysku 70 % Dane techniczne Szerokość: 397 mm Wysokość: 210, 2350 mm Głębokość: 359 mm Strumień objętości powietrza zewnętrznego: 3 do 350 m /h Strumień objętości powietrza nawiewanego: 3 do 350 m /h Moc chłodnicza: do 150 W Moc grzewcza: do 220 W Maksymalne ciśnienie wody bar Maksymalna temperatura wody: 75 C Poziom mocy akustycznej: db(a) Napięcie zasilania 230 V AC ±10 % ; 50/ 0 Hz Ciężar: 80 kg Znamionowa moc elektryczna VA Pobór mocy elektrycznej: przy pracy ze zwiększoną wydajnością (Boost): 48-8 W, przy przepływie nominalnym: W Materiały Obudowa, pokrywa filtrów, wentylatory z blachy stalowej ocynkowanej Wymiennik ciepła z rur miedzianych z aluminiowymi lamelami Obudowa lakierowana proszkowo na kolor czarny (RAL 9005) lub na inny kolor z palety RAL Wkład filtra F7 odporny na wilgoć, z włókna szklanego (certyfikat Eurovent) Wytłumienie z wełny mineralnej, niepalnej zgodnie z PN-EN (DIN 4102, klasa A2), pokryte włóknem szklanym w celu ochrony przed erozją przy prędkości powietrza do 20 m/s Uszczelnienie z zamkniętokomórkowego materiału Opcje zamówienia Typ Urządzenie wentylacji fasadowej do pionowego montażu przy oknie Wariant Bez oznaczeń: Standard HV Zwiększony strumień objętości powietrza Wymiennik ciepła 2 System 2-rurowy 4 System 4-rurowy Wymiary [mm] B H T (system 2-rurowy) (system 4-rurowy) Regulacja Bez oznaczeń: bez regulacji R Z regulacją K2.3 27

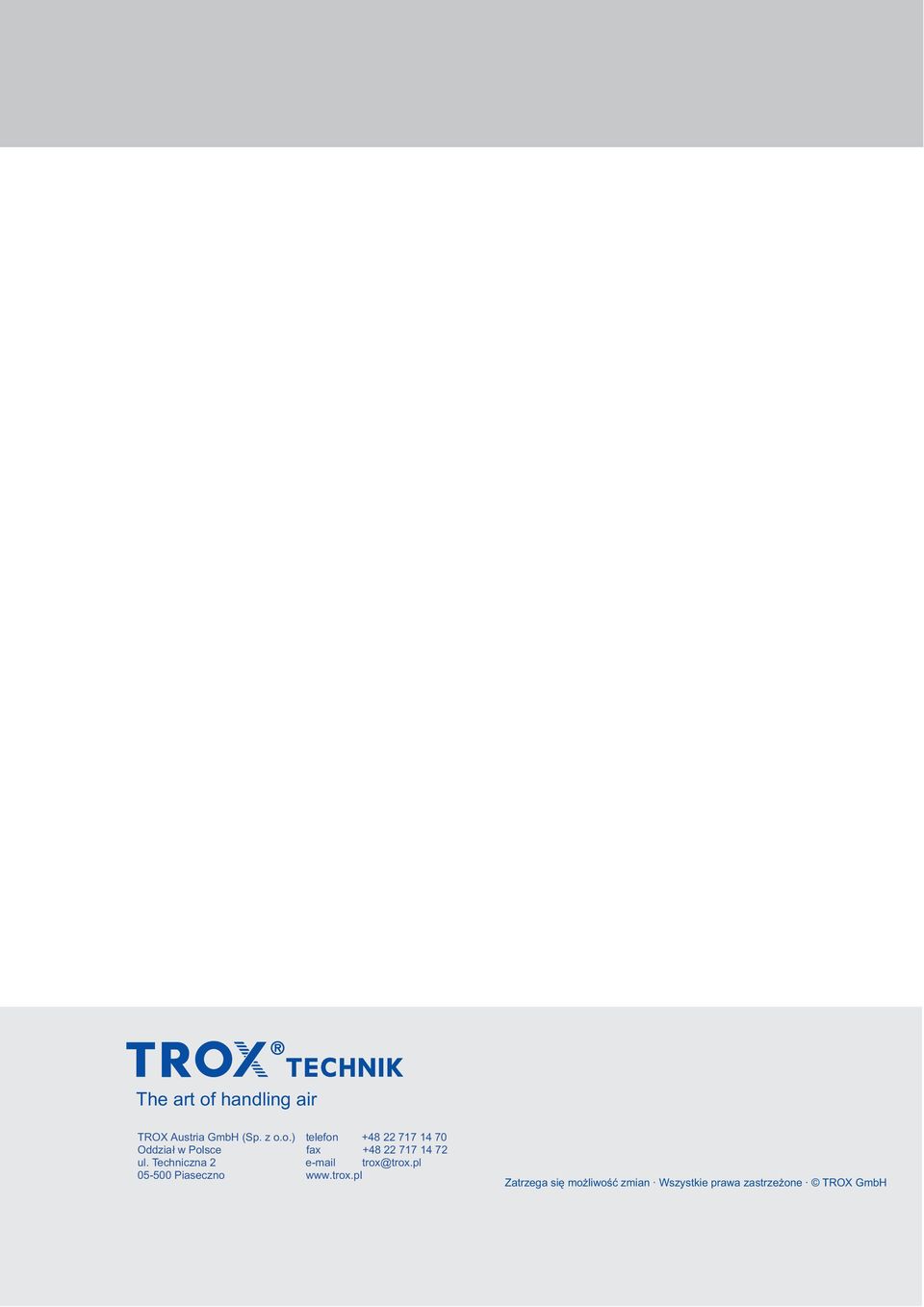

10 The art of handling air TROX Austria GmbH (Sp. z o.o.) telefon Oddział w Polsce fax ul. Techniczna 2 trox@trox.pl Piaseczno Zatrzega się możliwość zmian Wszystkie prawa zastrzeżone TROX GmbH
