1 Moduł akustyczny do wytłumienia pomieszczeń Audimin BSH KLIMA POLSKA Sp. z o.o. ul.kolejowa 13, Stara Iwiczna PL Piaseczno Telefon Telefax biuro@bsh.pl

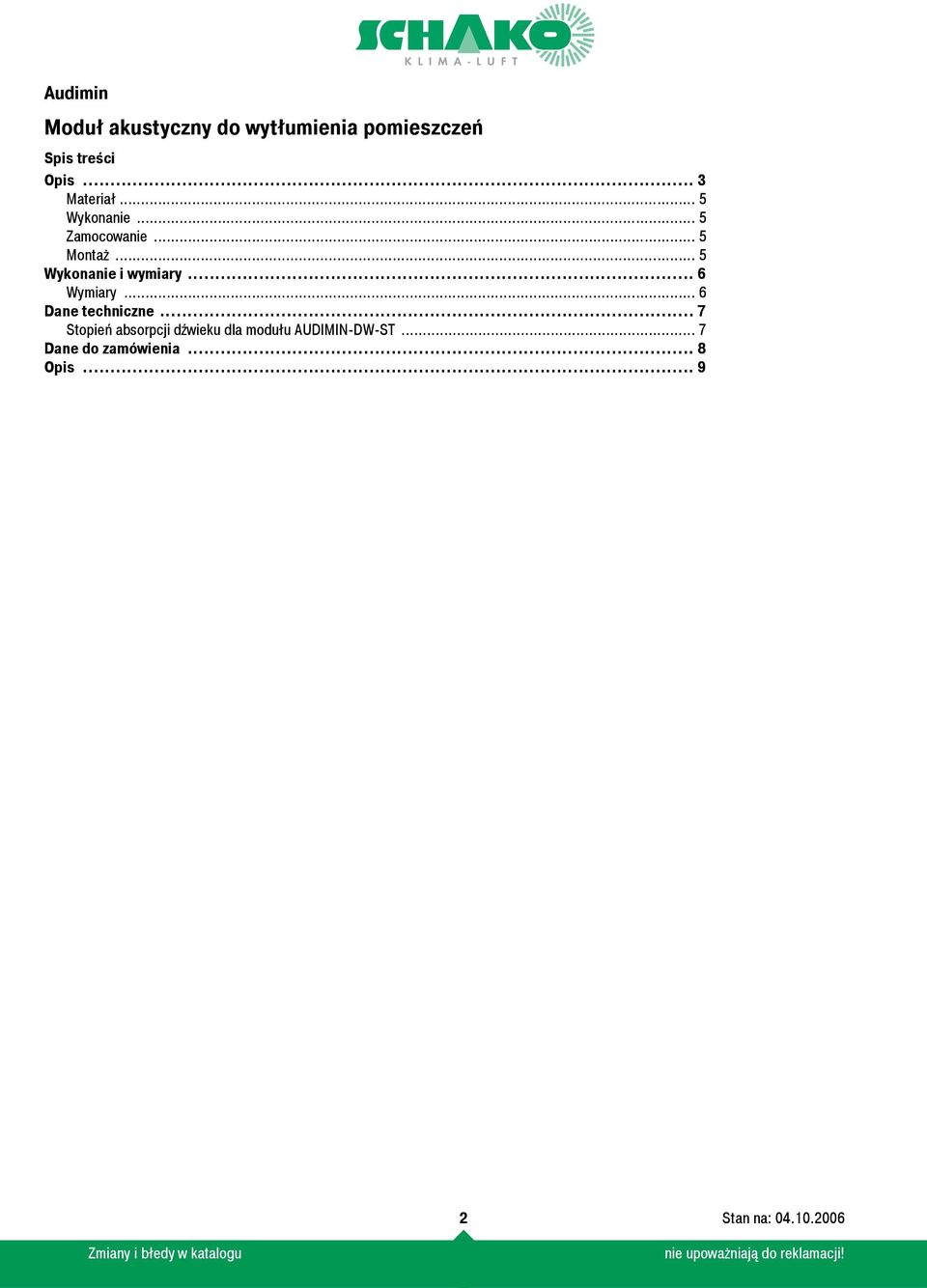

2 Spis treści Opis... 3 Materiał... 5 Wykonanie... 5 Zamocowanie... 5 Montaż... 5 Wykonanie i wymiary... 6 Wymiary... 6 Dane techniczne... 7 Stopień absorpcji dźwieku dla modułu AUDIMIN-DW-ST... 7 Dane do zamówienia... 8 Opis

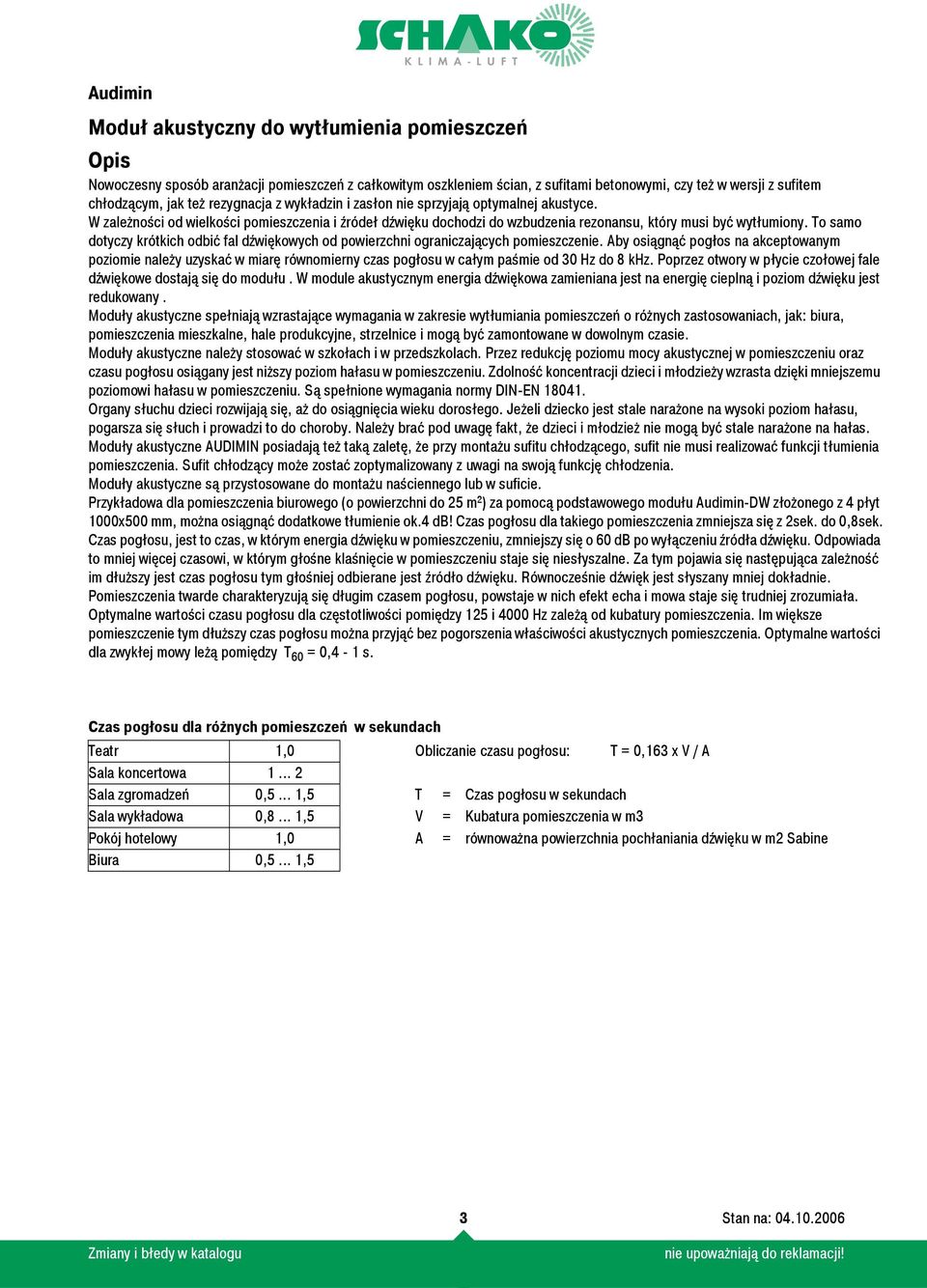

3 Opis Nowoczesny sposób aranżacji pomieszczeń z całkowitym oszkleniem ścian, z sufitami betonowymi, czy też w wersji z sufitem chłodzącym, jak też rezygnacja z wykładzin i zasłon nie sprzyjają optymalnej akustyce. W zależności od wielkości pomieszczenia i źródeł dźwięku dochodzi do wzbudzenia rezonansu, który musi być wytłumiony. To samo dotyczy krótkich odbić fal dźwiękowych od powierzchni ograniczających pomieszczenie. Aby osiągnąć pogłos na akceptowanym poziomie należy uzyskać w miarę równomierny czas pogłosu w całym paśmie od 30 Hz do 8 khz. Poprzez otwory w płycie czołowej fale dźwiękowe dostają się do modułu. W module akustycznym energia dźwiękowa zamieniana jest na energię cieplną i poziom dźwięku jest redukowany. Moduły akustyczne spełniają wzrastające wymagania w zakresie wytłumiania pomieszczeń o różnych zastosowaniach, jak: biura, pomieszczenia mieszkalne, hale produkcyjne, strzelnice i mogą być zamontowane w dowolnym czasie. Moduły akustyczne należy stosować w szkołach i w przedszkolach. Przez redukcję poziomu mocy akustycznej w pomieszczeniu oraz czasu pogłosu osiągany jest niższy poziom hałasu w pomieszczeniu. Zdolność koncentracji dzieci i młodzieży wzrasta dzięki mniejszemu poziomowi hałasu w pomieszczeniu. Są spełnione wymagania normy DIN-EN Organy słuchu dzieci rozwijają się, aż do osiągnięcia wieku dorosłego. Jeżeli dziecko jest stale narażone na wysoki poziom hałasu, pogarsza się słuch i prowadzi to do choroby. Należy brać pod uwagę fakt, że dzieci i młodzież nie mogą być stale narażone na hałas. Moduły akustyczne AUDIMIN posiadają też taką zaletę, że przy montażu sufitu chłodzącego, sufit nie musi realizować funkcji tłumienia pomieszczenia. Sufit chłodzący może zostać zoptymalizowany z uwagi na swoją funkcję chłodzenia. Moduły akustyczne są przystosowane do montażu naściennego lub w suficie. Przykładowa dla pomieszczenia biurowego (o powierzchni do 25 m²) za pomocą podstawowego modułu Audimin-DW złożonego z 4 płyt 1000x500 mm, można osiągnąć dodatkowe tłumienie ok.4 db! Czas pogłosu dla takiego pomieszczenia zmniejsza się z 2sek. do 0,8sek. Czas pogłosu, jest to czas, w którym energia dźwięku w pomieszczeniu, zmniejszy się o 60 db po wyłączeniu źródła dźwięku. Odpowiada to mniej więcej czasowi, w którym głośne klaśnięcie w pomieszczeniu staje się niesłyszalne. Za tym pojawia się następująca zależność im dłuższy jest czas pogłosu tym głośniej odbierane jest źródło dźwięku. Równocześnie dźwięk jest słyszany mniej dokładnie. Pomieszczenia twarde charakteryzują się długim czasem pogłosu, powstaje w nich efekt echa i mowa staje się trudniej zrozumiała. Optymalne wartości czasu pogłosu dla częstotliwości pomiędzy 125 i 4000 Hz zależą od kubatury pomieszczenia. Im większe pomieszczenie tym dłuższy czas pogłosu można przyjąć bez pogorszenia właściwości akustycznych pomieszczenia. Optymalne wartości dla zwykłej mowy leżą pomiędzy T 60 = 0,4-1 s. Czas pogłosu dla różnych pomieszczeń w sekundach Teatr 1,0 Obliczanie czasu pogłosu: T = 0,163 x V / A Sala koncertowa Sala zgromadzeń 0,5... 1,5 T = Czas pogłosu w sekundach Sala wykładowa 0,8... 1,5 V = Kubatura pomieszczenia w m3 Pokój hotelowy 1,0 A = równoważna powierzchnia pochłaniania dźwięku w m2 Sabine Biura 0,5... 1,5 3

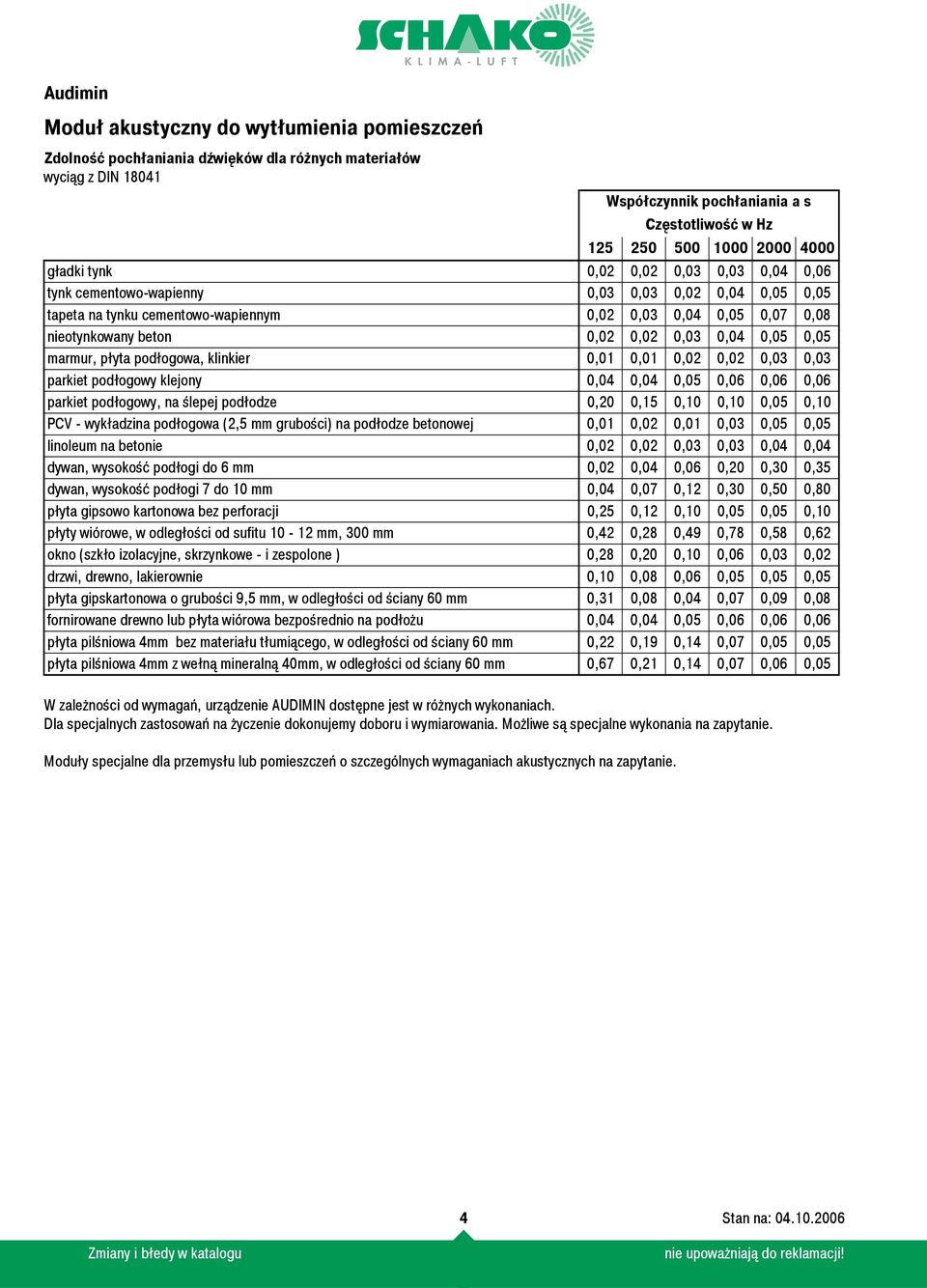

4 Zdolność pochłaniania dźwięków dla różnych materiałów wyciąg z DIN Współczynnik pochłaniania a s Częstotliwość w Hz gładki tynk 0,02 0,02 0,03 0,03 0,04 0,06 tynk cementowo-wapienny 0,03 0,03 0,02 0,04 0,05 0,05 tapeta na tynku cementowo-wapiennym 0,02 0,03 0,04 0,05 0,07 0,08 nieotynkowany beton 0,02 0,02 0,03 0,04 0,05 0,05 marmur, płyta podłogowa, klinkier 0,01 0,01 0,02 0,02 0,03 0,03 parkiet podłogowy klejony 0,04 0,04 0,05 0,06 0,06 0,06 parkiet podłogowy, na ślepej podłodze 0,20 0,15 0,10 0,10 0,05 0,10 PCV - wykładzina podłogowa (2,5 mm grubości) na podłodze betonowej 0,01 0,02 0,01 0,03 0,05 0,05 linoleum na betonie 0,02 0,02 0,03 0,03 0,04 0,04 dywan, wysokość podłogi do 6 mm 0,02 0,04 0,06 0,20 0,30 0,35 dywan, wysokość podłogi 7 do 10 mm 0,04 0,07 0,12 0,30 0,50 0,80 płyta gipsowo kartonowa bez perforacji 0,25 0,12 0,10 0,05 0,05 0,10 płyty wiórowe, w odległości od sufitu mm, 300 mm 0,42 0,28 0,49 0,78 0,58 0,62 okno (szkło izolacyjne, skrzynkowe - i zespolone ) 0,28 0,20 0,10 0,06 0,03 0,02 drzwi, drewno, lakierownie 0,10 0,08 0,06 0,05 0,05 0,05 płyta gipskartonowa o grubości 9,5 mm, w odległości od ściany 60 mm 0,31 0,08 0,04 0,07 0,09 0,08 fornirowane drewno lub płyta wiórowa bezpośrednio na podłożu 0,04 0,04 0,05 0,06 0,06 0,06 płyta pilśniowa 4mm bez materiału tłumiącego, w odległości od ściany 60 mm 0,22 0,19 0,14 0,07 0,05 0,05 płyta pilśniowa 4mm z wełną mineralną 40mm, w odległości od ściany 60 mm 0,67 0,21 0,14 0,07 0,06 0,05 W zależności od wymagań, urządzenie AUDIMIN dostępne jest w różnych wykonaniach. Dla specjalnych zastosowań na życzenie dokonujemy doboru i wymiarowania. Możliwe są specjalne wykonania na zapytanie. Moduły specjalne dla przemysłu lub pomieszczeń o szczególnych wymaganiach akustycznych na zapytanie. 4

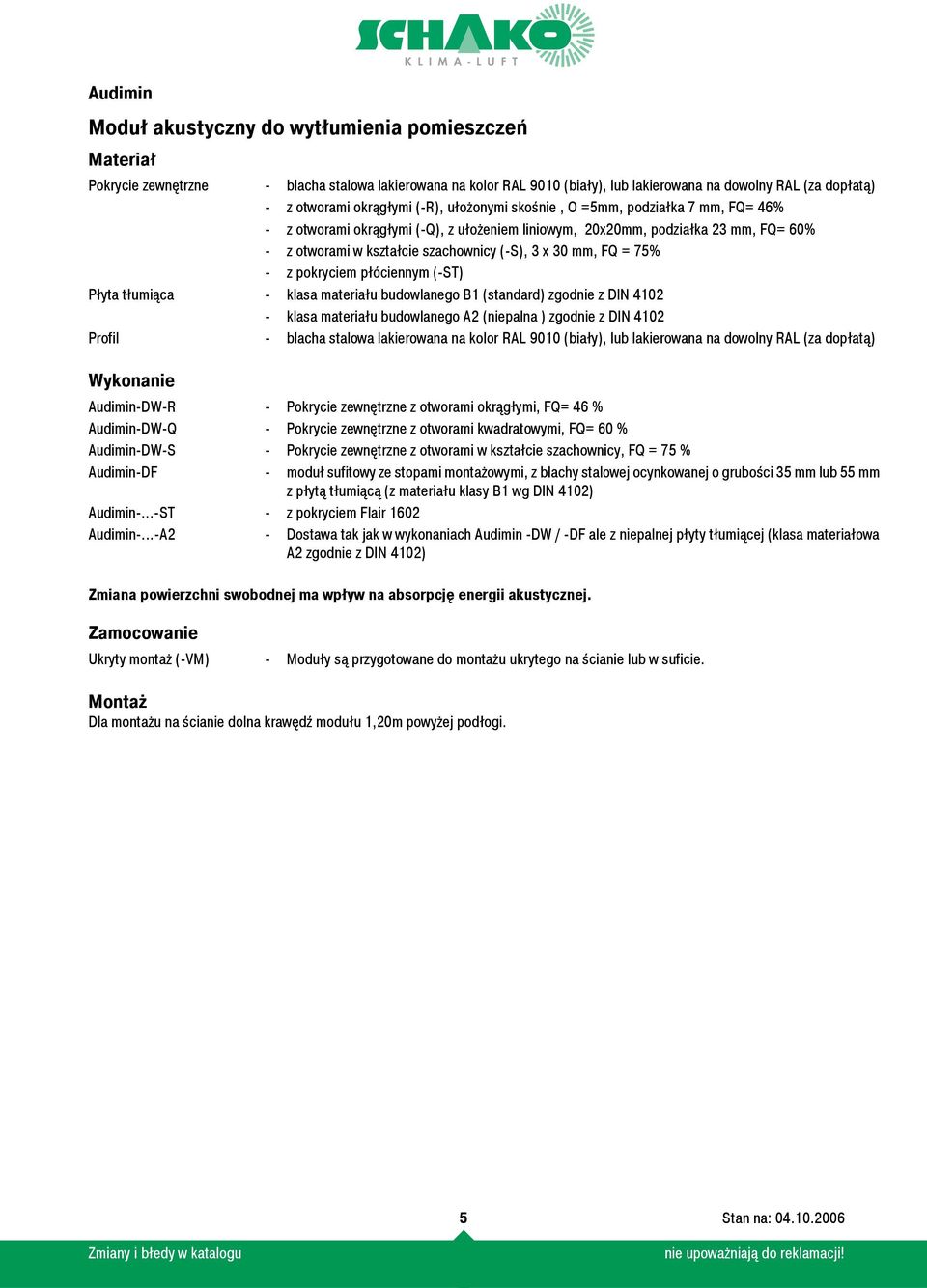

5 Materiał Pokrycie zewnętrzne - blacha stalowa lakierowana na kolor RAL 9010 (biały), lub lakierowana na dowolny RAL (za dopłatą) - z otworami okrągłymi (-R), ułożonymi skośnie, O =5mm, podziałka 7 mm, FQ= 46% - z otworami okrągłymi (-Q), z ułożeniem liniowym, 20x20mm, podziałka 23 mm, FQ= 60% - z otworami w kształcie szachownicy (-S), 3 x 30 mm, FQ = 75% - z pokryciem płóciennym (-ST) Płyta tłumiąca - klasa materiału budowlanego B1 (standard) zgodnie z DIN klasa materiału budowlanego A2 (niepalna ) zgodnie z DIN 4102 Profil - blacha stalowa lakierowana na kolor RAL 9010 (biały), lub lakierowana na dowolny RAL (za dopłatą) Wykonanie Audimin-DW-R - Pokrycie zewnętrzne z otworami okrągłymi, FQ= 46 % Audimin-DW-Q - Pokrycie zewnętrzne z otworami kwadratowymi, FQ= 60 % Audimin-DW-S - Pokrycie zewnętrzne z otworami w kształcie szachownicy, FQ = 75 % Audimin-DF - moduł sufitowy ze stopami montażowymi, z blachy stalowej ocynkowanej o grubości 35 mm lub 55 mm z płytą tłumiącą (z materiału klasy B1 wg DIN 4102) Audimin-...-ST - z pokryciem Flair 1602 Audimin-...-A2 - Dostawa tak jak w wykonaniach Audimin -DW / -DF ale z niepalnej płyty tłumiącej (klasa materiałowa A2 zgodnie z DIN 4102) Zmiana powierzchni swobodnej ma wpływ na absorpcję energii akustycznej. Zamocowanie Ukryty montaż (-VM) - Moduły są przygotowane do montażu ukrytego na ścianie lub w suficie. Montaż Dla montażu na ścianie dolna krawędź modułu 1,20m powyżej podłogi. 5

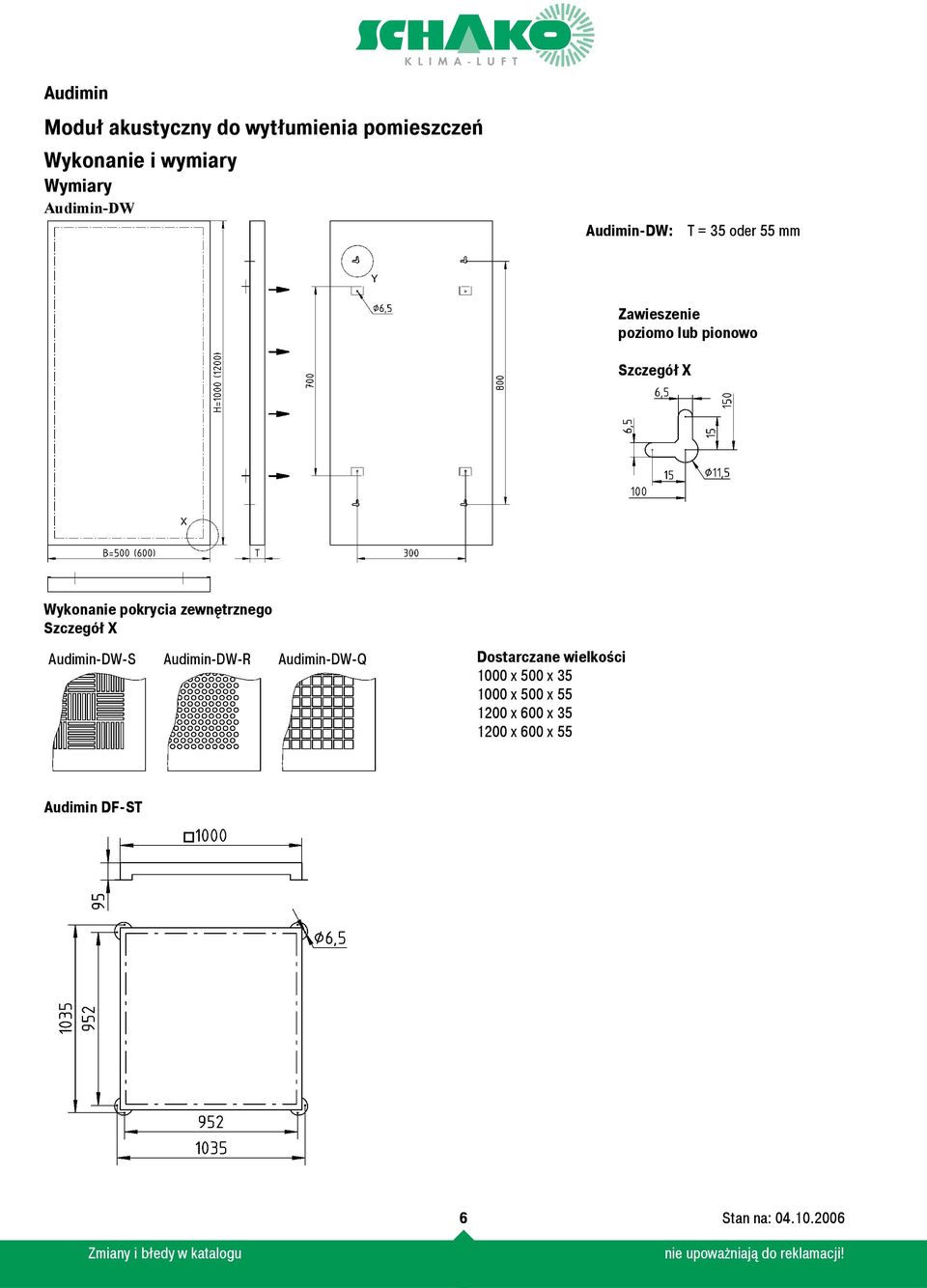

6 Wykonanie i wymiary Wymiary Audimin-DW Audimin-DW: T = 35 oder 55 mm Zawieszenie poziomo lub pionowo Szczegół X Wykonanie pokrycia zewnętrznego Szczegół X Audimin-DW-S Audimin-DW-R Audimin-DW-Q Dostarczane wielkości 1000 x 500 x x 500 x x 600 x x 600 x 55 Audimin DF-ST 6

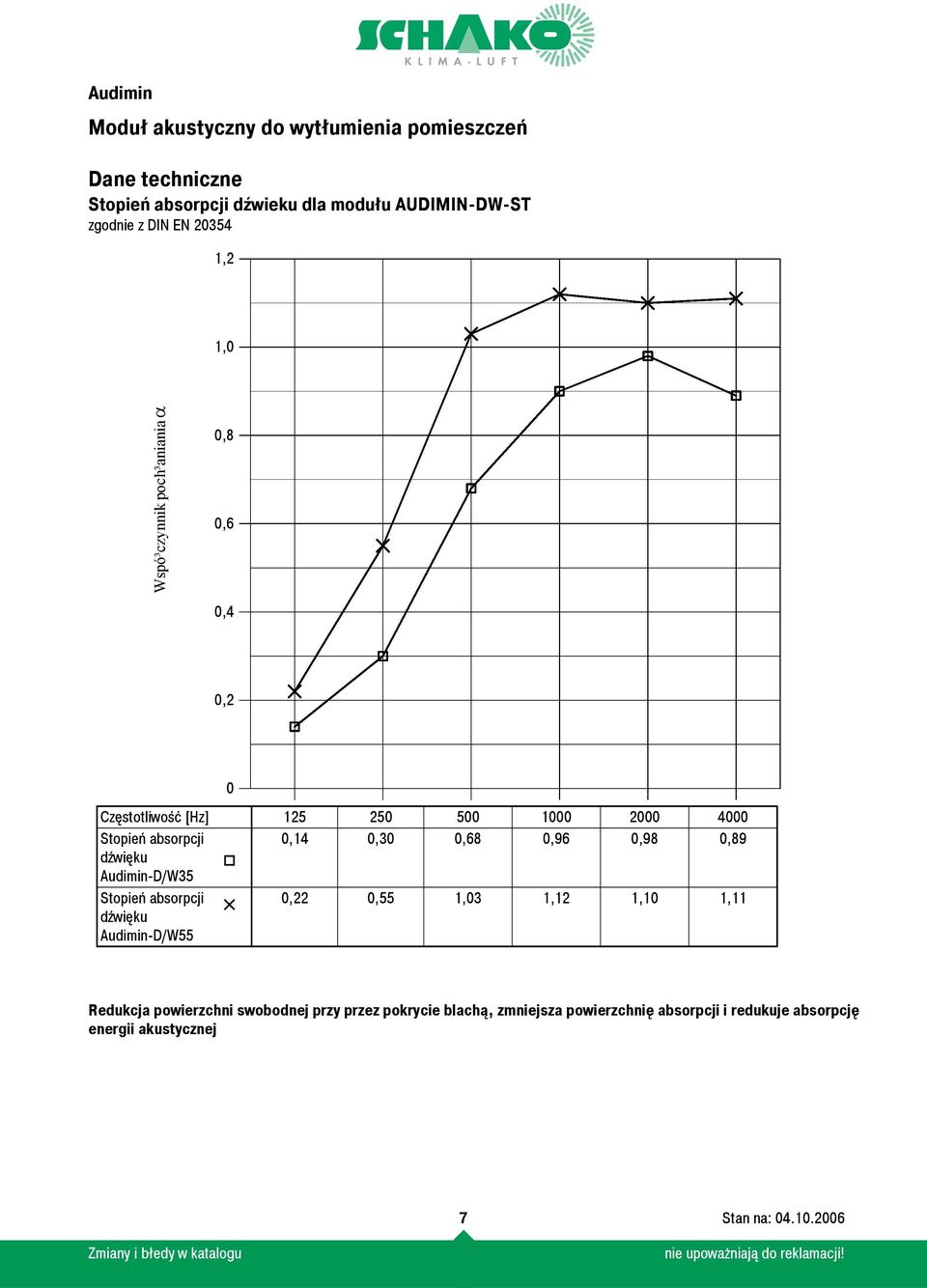

7 Dane techniczne Stopień absorpcji dźwieku dla modułu AUDIMIN-DW-ST zgodnie z DIN EN ,2 1,0 Wspó³czynnik poch³aniania α 0,8 0,6 0,4 0,2 0 Częstotliwość [Hz] Stopień absorpcji 0,14 0,30 0,68 0,96 0,98 0,89 dźwięku Audimin-D/W35 Stopień absorpcji dźwięku Audimin-D/W55 0,22 0,55 1,03 1,12 1,10 1,11 Redukcja powierzchni swobodnej przy przez pokrycie blachą, zmniejsza powierzchnię absorpcji i redukuje absorpcję energii akustycznej 7

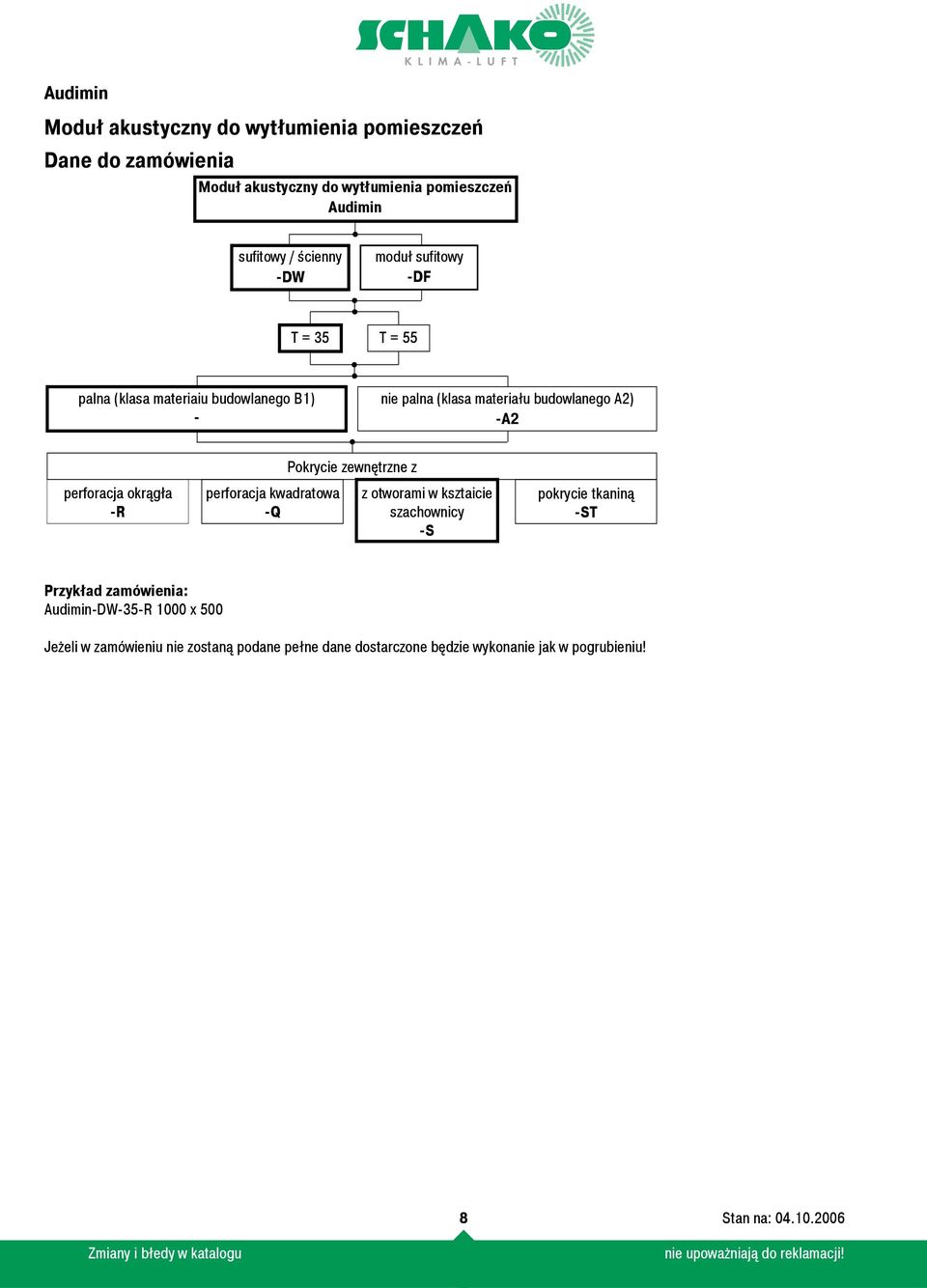

8 Dane do zamówienia Audimin sufitowy / ścienny -DW moduł sufitowy -DF T = 35 T = 55 palna (klasa materiaіu budowlanego B1) - nie palna (klasa materiału budowlanego A2) -A2 Pokrycie zewnętrzne z perforacja okrągła -R perforacja kwadratowa -Q z otworami w ksztaіcie szachownicy -S pokrycie tkaniną -ST Przykład zamówienia: Audimin-DW-35-R 1000 x 500 Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 8

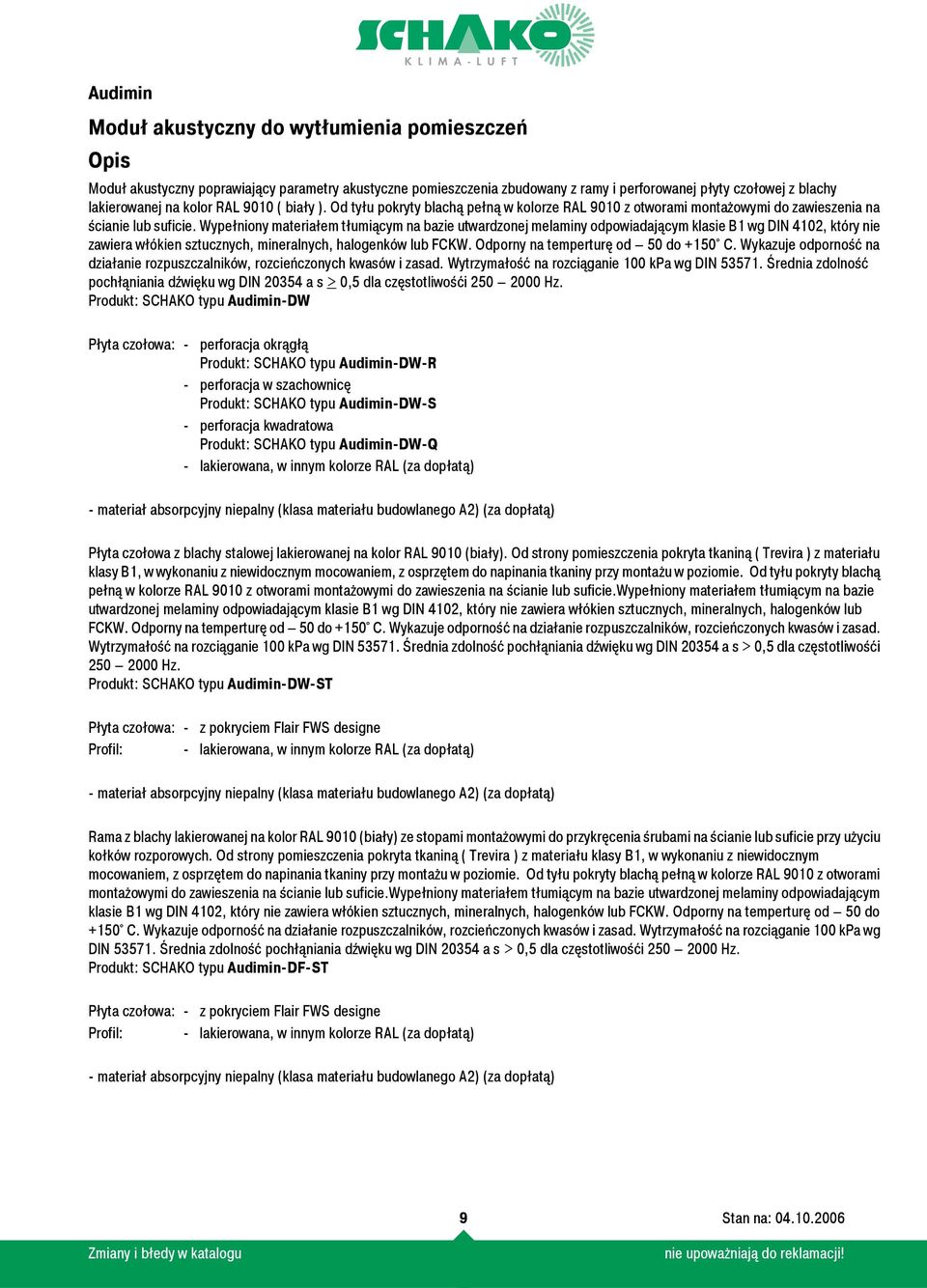

9 Opis Moduł akustyczny poprawiający parametry akustyczne pomieszczenia zbudowany z ramy i perforowanej płyty czołowej z blachy lakierowanej na kolor RAL 9010 ( biały ). Od tyłu pokryty blachą pełną w kolorze RAL 9010 z otworami montażowymi do zawieszenia na ścianie lub suficie. Wypełniony materiałem tłumiącym na bazie utwardzonej melaminy odpowiadającym klasie B1 wg DIN 4102, który nie zawiera włókien sztucznych, mineralnych, halogenków lub FCKW. Odporny na temperturę od 50 do +150 C. Wykazuje odporność na działanie rozpuszczalników, rozcieńczonych kwasów i zasad. Wytrzymałość na rozciąganie 100 kpa wg DIN Średnia zdolność pochłąniania dźwięku wg DIN a s > 0,5 dla częstotliwośći Hz. Produkt: SCHAKO typu Audimin-DW Płyta czołowa: - perforacja okrągłą Produkt: SCHAKO typu Audimin-DW-R - perforacja w szachownicę Produkt: SCHAKO typu Audimin-DW-S - perforacja kwadratowa Produkt: SCHAKO typu Audimin-DW-Q - lakierowana, w innym kolorze RAL (za dopłatą) - materiał absorpcyjny niepalny (klasa materiału budowlanego A2) (za dopłatą) Płyta czołowa z blachy stalowej lakierowanej na kolor RAL 9010 (biały). Od strony pomieszczenia pokryta tkaniną ( Trevira ) z materiału klasy B1, w wykonaniu z niewidocznym mocowaniem, z osprzętem do napinania tkaniny przy montażu w poziomie. Od tyłu pokryty blachą pełną w kolorze RAL 9010 z otworami montażowymi do zawieszenia na ścianie lub suficie.wypełniony materiałem tłumiącym na bazie utwardzonej melaminy odpowiadającym klasie B1 wg DIN 4102, który nie zawiera włókien sztucznych, mineralnych, halogenków lub FCKW. Odporny na temperturę od 50 do +150 C. Wykazuje odporność na działanie rozpuszczalników, rozcieńczonych kwasów i zasad. Wytrzymałość na rozciąganie 100 kpa wg DIN Średnia zdolność pochłąniania dźwięku wg DIN a s > 0,5 dla częstotliwośći Hz. Produkt: SCHAKO typu Audimin-DW-ST Płyta czołowa: - z pokryciem Flair FWS designe Profil: - lakierowana, w innym kolorze RAL (za dopłatą) - materiał absorpcyjny niepalny (klasa materiału budowlanego A2) (za dopłatą) Rama z blachy lakierowanej na kolor RAL 9010 (biały) ze stopami montażowymi do przykręcenia śrubami na ścianie lub suficie przy użyciu kołków rozporowych. Od strony pomieszczenia pokryta tkaniną ( Trevira ) z materiału klasy B1, w wykonaniu z niewidocznym mocowaniem, z osprzętem do napinania tkaniny przy montażu w poziomie. Od tyłu pokryty blachą pełną w kolorze RAL 9010 z otworami montażowymi do zawieszenia na ścianie lub suficie.wypełniony materiałem tłumiącym na bazie utwardzonej melaminy odpowiadającym klasie B1 wg DIN 4102, który nie zawiera włókien sztucznych, mineralnych, halogenków lub FCKW. Odporny na temperturę od 50 do +150 C. Wykazuje odporność na działanie rozpuszczalników, rozcieńczonych kwasów i zasad. Wytrzymałość na rozciąganie 100 kpa wg DIN Średnia zdolność pochłąniania dźwięku wg DIN a s > 0,5 dla częstotliwośći Hz. Produkt: SCHAKO typu Audimin-DF-ST Płyta czołowa: - z pokryciem Flair FWS designe Profil: - lakierowana, w innym kolorze RAL (za dopłatą) - materiał absorpcyjny niepalny (klasa materiału budowlanego A2) (za dopłatą) 9
