1 POLE MAGNETYCZNE Magnetyzm. Pole magnetyczne. Indukcja magnetyczna. Siła Lorentza. Prawo iota-savarta. Prawo Ampère a. Prawo Gaussa a pola magnetycznego. Prawo indukcji Faradaya. Reguła Lenza. Równania Maxwella. Pole elektromagnetyczne.

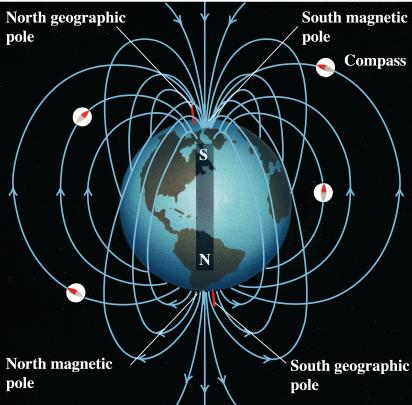

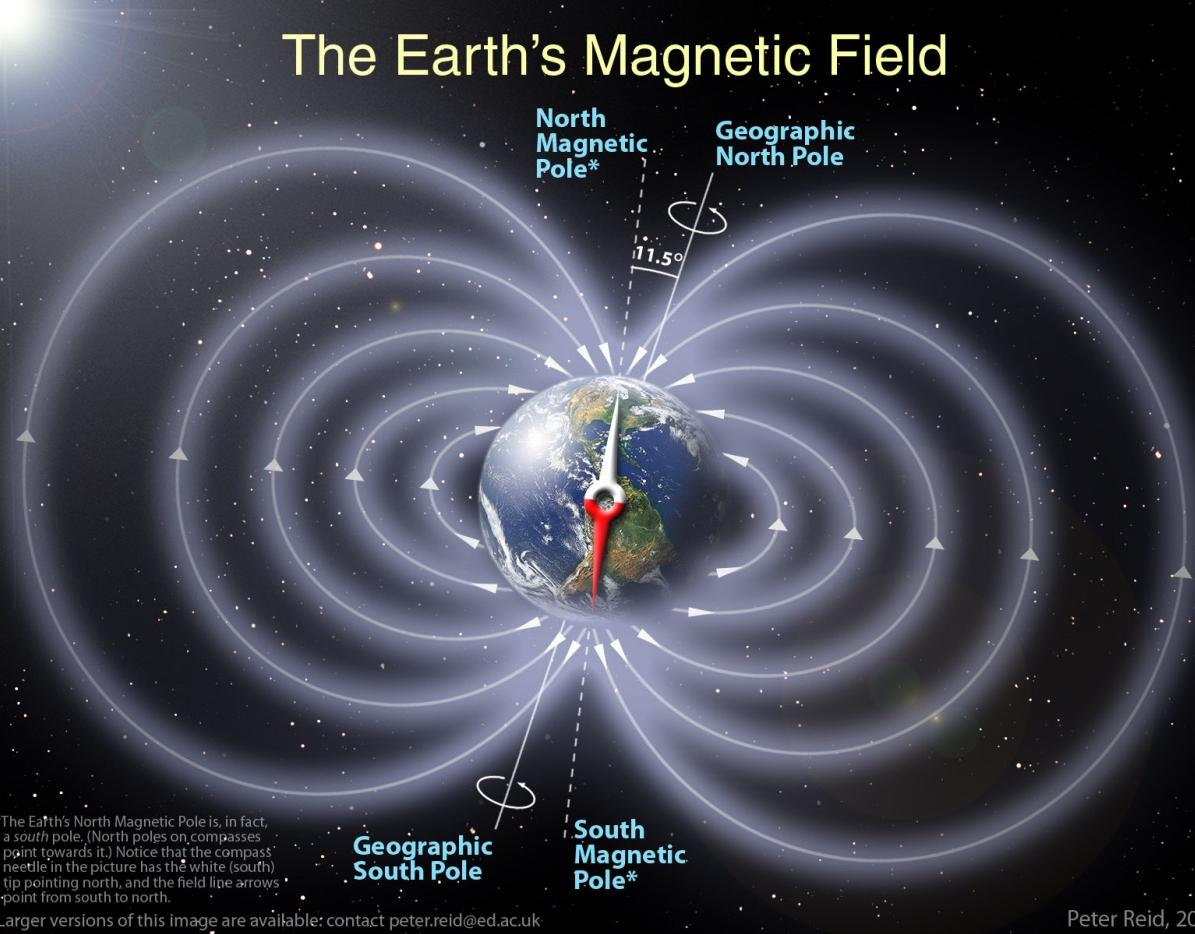

2 MAGNETYZM Magnetyzm - pojęcie wywodzące się od nazwy okręgu Magnesia w Azji Mniejszej, gdzie już w starożytności odkryto kamienie (magnetyki - magnetyt, piryt, itp ) przyciągające kawałki żelaza. Innym naturalnym magnesem jest sama Ziemia, której działanie orientujące igłę magnetyczną kompasu znane jest już od starożytności. W przyrodzie istnieją dwa rodzaje ładunków, nazywane dodatnimi i ujemnymi. W zależności od budowy atomowej ciała umownie dzielimy na trzy grupy: przewodniki - swobodny ruch ładunków elektrycznych (metale - ładunkami swobodnymi są elektrony, roztwory kwasów, soli i zasad - ładunkami swobodnymi są jony), dielektryki (izolatory) - unieruchomione ładunki elektryczne (bursztyn, szkło, papier, oleje, siarka, mika, ebonit i gazy w zwykłych warunkach) półprzewodniki, które pod względem właściwości elektrycznych zajmują miejsce pośrednie pomiędzy przewodnikami a izolatorami (np. german, krzem).

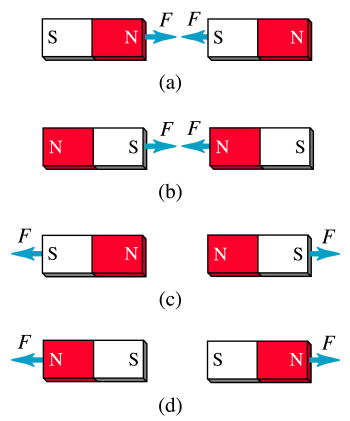

3 MAGNETYZM W przyrodzie nie występują pojedyncze bieguny magnetyczne (nie istnieje monopol magnetyczny), każdy (nawet najmniejszy) magnes posiada zawsze dwa bieguny magnetyczne (północny N i południowy S). Jednoimienne bieguny magnetyczne odpychają się, różnoimienne bieguny magnetyczne - przyciągają się.

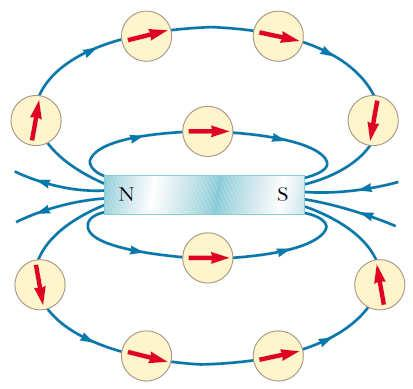

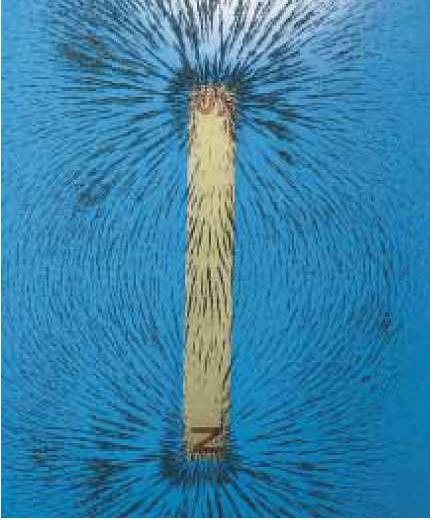

4 POLE MAGNETYCZNE Każdy ruch ładunków elektrycznych wywołuje pole magnetyczne, a zatem istnieje związek pomiędzy zjawiskami magnetycznymi i elektrycznymi (Oersted, 1820 r.). Polem magnetycznym nazywamy przestrzeń otaczającą magnes albo przewodnik z prądem. Pole magnetyczne jest reprezentowane przez linie indukcji (linie pola magnetycznego). Linie indukcji magnetycznej zaczynają się na biegunie północnym (N), a kończą na biegunie południowym (S) i są krzywymi zamkniętymi.

5 INDUKCJA MAGNETYCZNA Pole magnetyczne charakteryzuje wielkość wektorowa nazywana indukcją magnetyczną. Wektor pola magnetycznego jest związany z liniami indukcji w następujący sposób: styczna do linii indukcji w dowolnym punkcie wyznacza kierunek wektora w danym obszarze przestrzeni; liczba linii indukcji przechodzących przez jednostkową powierzchnię przekroju poprzecznego jest proporcjonalna do wartości. I

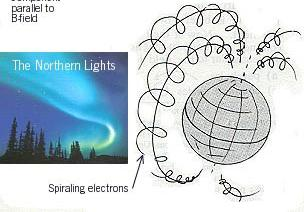

6 SIŁA LORENTZA Pole magnetyczne (w odróżnieniu od pola elektrycznego) powstaje tylko wokół poruszających się ładunków elektrycznych. Na poruszające się w polu magnetycznym ładunki działa odchylająca siła magnetyczna F (nazywana siłą Lorentza). V Siła Lorentza nie zwiększa prędkości ładunku, a jedynie zmienia jej kierunek; nie zwiększa też jego energii kinetycznej i nie wykonuje pracy.

7 Skierowana prostopae do płaszczyzny, w której leżą wektory υ i siła Lorentza (F ) jest proporcjonalna do wielkości ładunku q 0, prędkości υ oraz indukcji magnetycznej. F ( υ ) q0 iloczyn wektorowy Kierunek i zwrot siły Lorentza określa reguła prawej dłoni lub śruby prawoskrętnej. F = q 0 υ sinθ *θ - kąt pomiędzy wektorami υ i F znika, jeśli υ 0; F = q 0 υ a θ = 90 o (F max ); F = 0 a θ = 0 lub 180 o. SIŁA LORENTZA [] 1T Wb 1 2 m 1N C(m s) 1N A m * 10 4 Gs

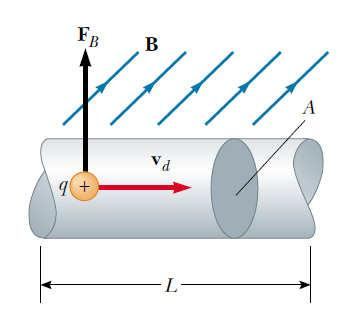

8 SIŁA LORENTZA Wzór określający siłę Lorentza jest również słuszny w przypadku, gdy wzdłuż prostoliniowego przewodnika o długości l prąd o natężeniu I (porusza się n ładunków). prąd (ruch ładunków) pole prąd (ładunki w ruchu) df dq dt df υ dt dq( υ dq dt ( ) ) I( ) υ co po scałkowaniu ostatecznie daje: F I ( l ) iloczyn wektorowy

9 PRAWO IOTA-SAVARTA W przypadku pola magnetycznego, wytworzonego przez dowolny rozkład prądów (przewodnik dowolnego kształtu) indukcję magnetyczną w dowolnym punkcie pola P obliczamy z prawa iota-savarta. Działanie magnetyczne prądu rozpatrujemy wtedy jako sumę działań pochodzących od poszczególnych elementów przewodnika i obliczamy wkłady d, dawane w rozważanym punkcie przez każdy z tych elementów: μ0i r d d 3 4π r μ I 4π r 3 r ~ 0 1 c. po długości przewodnika θ - kąt pomiędzy promieniem wodzącym r i elementem przewodu, ř - wektor jednostkowy wektora r (wersor). przenikalność magnetyczna próżni μ 0 = 4π 10-7 [T m /A] lub [H/m] r I d r

10 PRAWO AMPÈRE A Wartość indukcji magnetycznej wokół nieskończenie długiego, prostoliniowego przewodnika z prądem (z prawa iota-savarta): μ I 2πr 0 μ0i (2πr) μ0i 2πr c. po krzywej zamkniętej (okręgu)

11 PRAWO AMPÈRE A Związek pomiędzy natężeniem prądu elektrycznego I płynącego w przewodniku a wektorem indukcji a dowolnego przypadku w polu magnetycznym wyraża prawo Ampère a. PRAWO AMPÈRE A Całka liniowa po dowolnej krzywej zamkniętej z wyrażenia jest równa iloczynowi μ 0 I, gdzie I jest całkowitym prądem przepływającym dowolną powierzchnię ograniczoną konturem całkowania. Wynik w prawie Ampère a nie zależy od kształtu zamkniętego konturu. μ0 Liczba linii indukcji przechodzących przez powierzchnię S określa strumień indukcji Φ. Jednostką strumienia indukcji Φ jest weber [1Wb = 1T 1m 2 ]. I Φ S ds c. po powierzchni otwartej lub zamkniętej

12 UOGÓLNIONE PRAWO AMPÈRE A Uogólnione prawo Ampère a (prawo Maxwella - Ampère a) to prawo Ampère a uzupełnione o prąd przesunięcia. μ ( I I ) μ I μ 0 p dφ dt E prąd przewodzenia ( płynący przez przewodnik ) prąd przesunięcia Prąd przesunięcia można traktować jako kontynuację prądu przewodzenia płynącego przez przewodnik (I p = I). Prawo Ampère a obowiązuje tylko a stałego w czasie pola elektrycznego. Prawo Ampère a w postaci uogólnionej obowiązuje zarówno a stałego jak i zmiennego w czasie pola elektrycznego. kontur całkowania E

13 PRAWO GAUSSA a pola magnetycznego Prawo Gaussa a pola magnetycznego jest jednym z podstawowych równań teorii elektromagnetyzmu (II równanie Maxwella). Φ ds 0 Prawo Gaussa a magnetyzmu jest formalnym stwierdzeniem wniosku o nieistnieniu izolowanych biegunów magnetycznych, ponieważ linie pola magnetycznego są zawsze krzywymi zamkniętymi. PRAWO GAUSSA Strumień indukcji magnetycznej Φ przez dowolną zamkniętą powierzchnię gaussowską jest równy zeru.

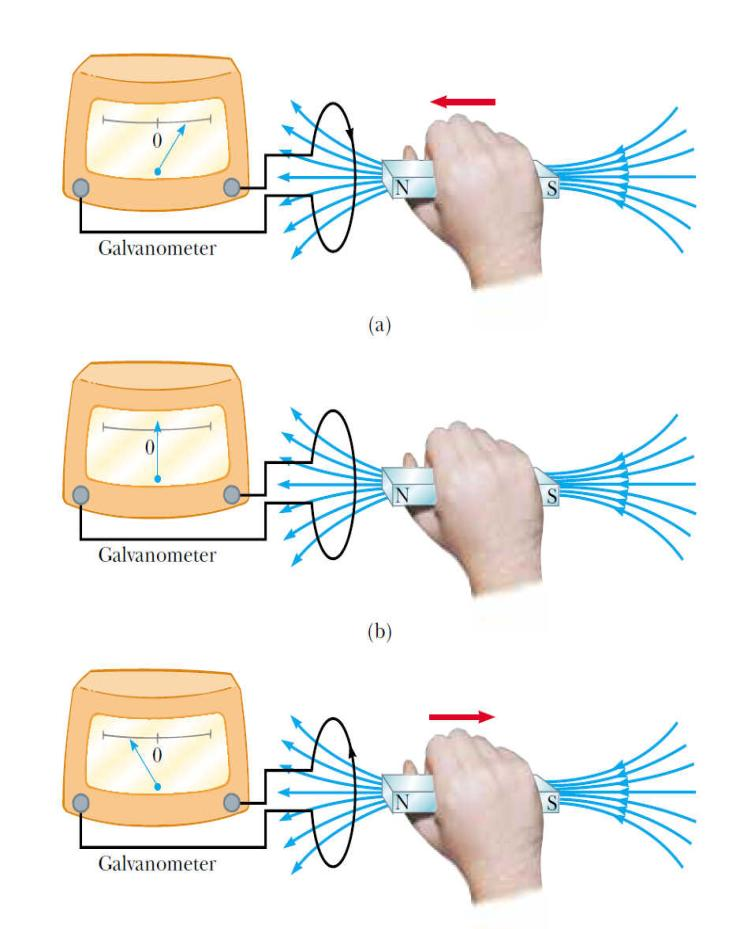

14 PRAWO INDUKCJI FARADAYA Indukowana w obwodzie (konturze) siła elektromotoryczna (SEM) jest proporcjonalna do szybkości zmian strumienia pola magnetycznego Φ. ZMIENNE POLE MAGNETYCZNE klucz ξ dφ dt galwanometr WZGLĘDNY RUCH bateria uzwojenie pierwotne uzwojenie wtórne Prąd powstający pod wpływem indukowanej SEM nazywamy prądem indukowanym. Zmienne w czasie pole magnetyczne wytwarza (indukuje) pole elektryczne. E ξ dφ dt (a) (b)

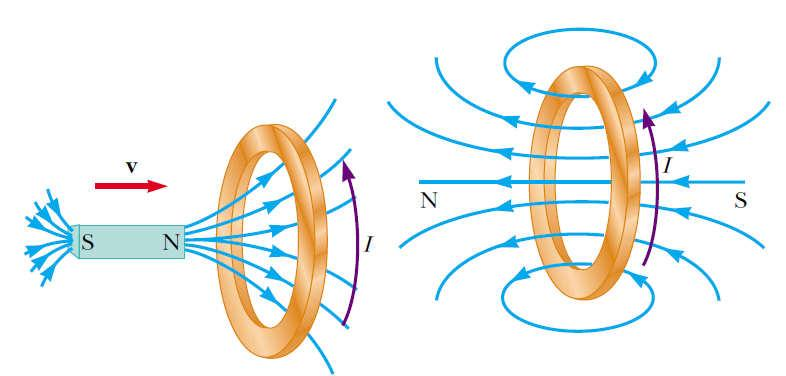

15 REGUŁA LENZA Prąd indukowany ma taki kierunek, że wytwarzane przez ten prąd pole magnetyczne przeciwdziała zmianie strumienia magnetycznego, która go wywołuje (znak minus w prawie Faradaya).

16 RÓWNANIA MAXWELLA NUMER NAZWA RÓWNANIE SENS RÓWNANIA I Prawo Gaussa a elektryczności EdS q ε 0 Źródłem pola elektrycznego są ładunki elektryczne. II Prawo Gaussa a magnetyzmu ds 0 Pole magnetyczne jest bezźródłowe. Linie pola magnetycznego są zamknięte. III Prawo indukcji Faradaya (uogólnione) E dφ dt Zmienne w czasie pole magnetyczne wytwarza pole elektryczne IV Prawo Ampère a (rozszerzone przez Maxwella) μ 0 ε 0 μ 0 I dφ dt E Prąd elektryczny i zmienne w czasie pole elektryczne wytwarza pole magnetyczne.
