1 ASTA TAT AST AT ASTAT AST STAT ASTA T AST AT AS TAT AS produktów produktów dla dla elektroniki elektroniki i elektrotechniki elektrotechniki KALEJDOSKOP 2011 / 2 a-eberle Analizatory jakości energii i regulatory REG-DP Cewka Petersena Przekładniki średniego napięcia Przekładniki niskiego napięcia Mierniki cyfrowe i analogowe

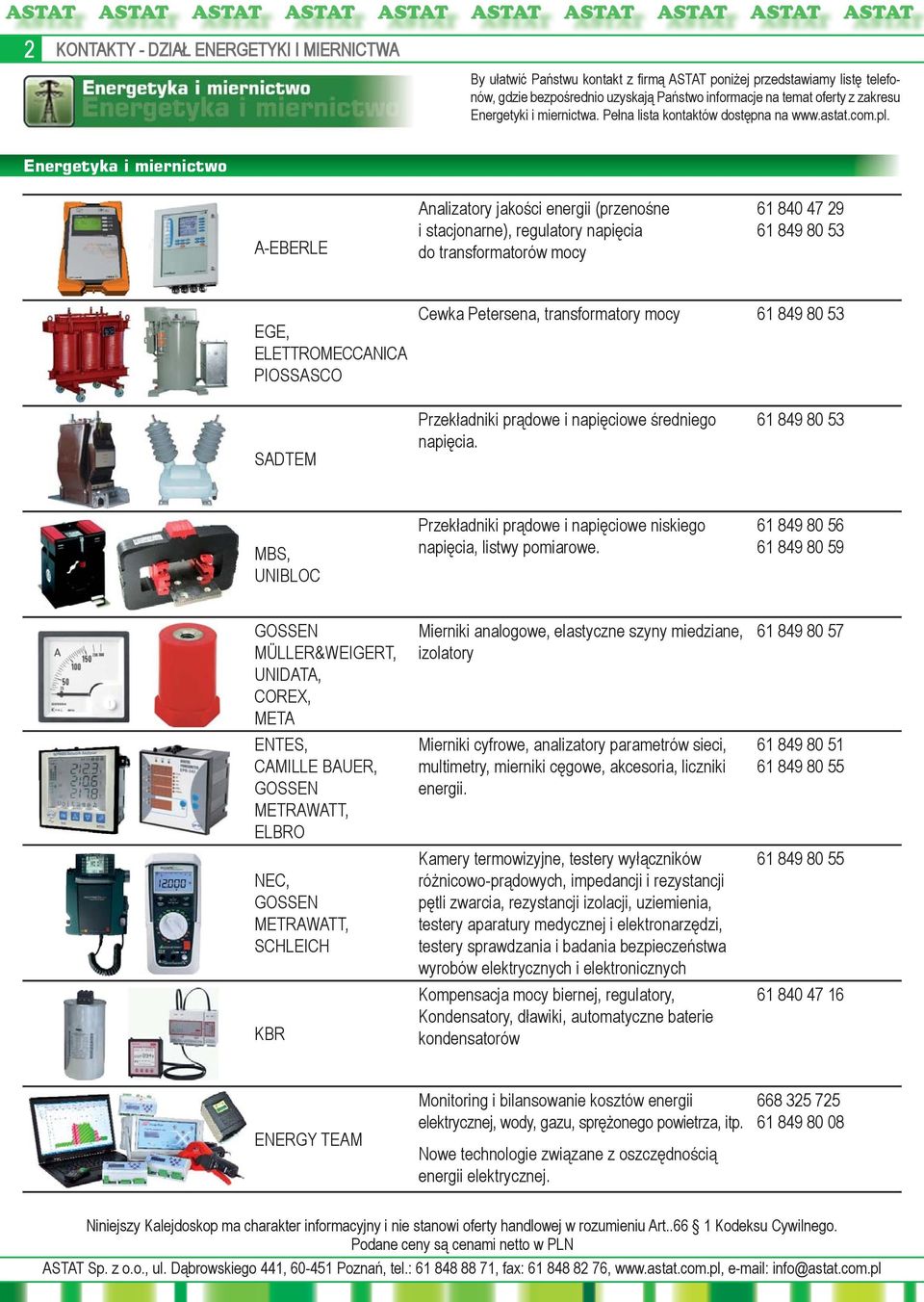

2 2 KONTAKTY - DZIAŁ ENERGETYKI I MIERNICTWA By ułatwić Państwu kontakt z firmą ASTAT poniżej przedstawiamy listę telefonów, gdzie bezpośrednio uzyskają Państwo informacje na temat oferty z zakresu Energetyki i miernictwa. Pełna lista kontaktów dostępna na Energetyka i miernictwo A-EBERLE Analizatory jakości energii (przenośne i stacjonarne), regulatory napięcia do transformatorów mocy EGE, ELETTROMECCANICA PIOSSASCO Cewka Petersena, transformatory mocy SADTEM Przekładniki prądowe i napięciowe średniego napięcia MBS, UNIBLOC Przekładniki prądowe i napięciowe niskiego napięcia, listwy pomiarowe GOSSEN MÜLLER&WEIGERT, UNIDATA, COREX, META ENTES, CAMILLE BAUER, GOSSEN METRAWATT, ELBRO NEC, GOSSEN METRAWATT, SCHLEICH KBR Mierniki analogowe, elastyczne szyny miedziane, izolatory Mierniki cyfrowe, analizatory parametrów sieci, multimetry, mierniki cęgowe, akcesoria, liczniki energii. Kamery termowizyjne, testery wyłączników różnicowo-prądowych, impedancji i rezystancji pętli zwarcia, rezystancji izolacji, uziemienia, testery aparatury medycznej i elektronarzędzi, testery sprawdzania i badania bezpieczeństwa wyrobów elektrycznych i elektronicznych Kompensacja mocy biernej, regulatory, Kondensatory, dławiki, automatyczne baterie kondensatorów ENERGY TEAM Monitoring i bilansowanie kosztów energii elektrycznej, wody, gazu, sprężonego powietrza, itp. Nowe technologie związane z oszczędnością energii elektrycznej Niniejszy Kalejdoskop ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art Kodeksu Cywilnego. Podane ceny są cenami netto w PLN

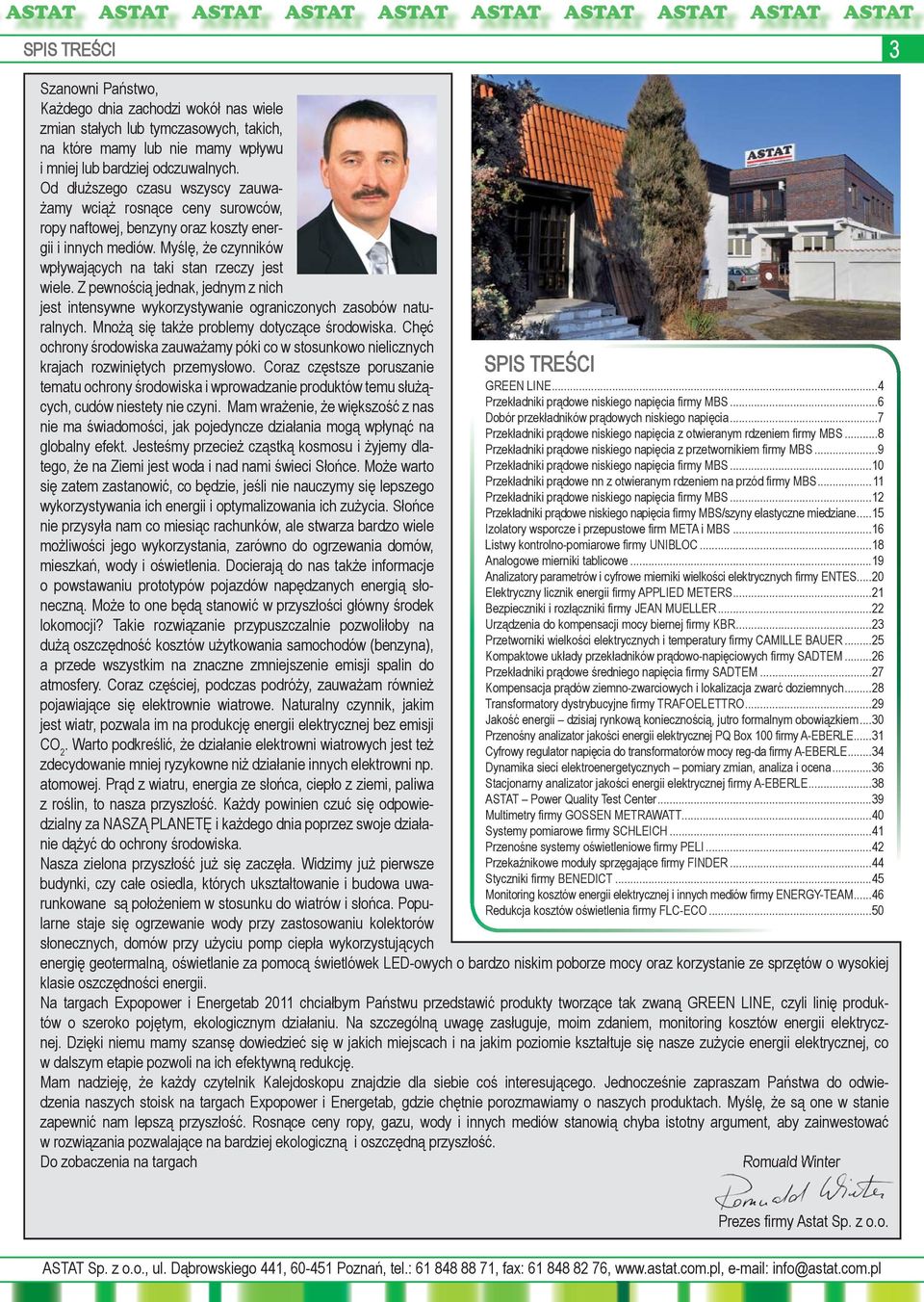

3 SPIS TREŚCI Szanowni Państwo, Każdego dnia zachodzi wokół nas wiele zmian stałych lub tymczasowych, takich, na które mamy lub nie mamy wpływu i mniej lub bardziej odczuwalnych. Od dłuższego czasu wszyscy zauważamy wciąż rosnące ceny surowców, ropy naftowej, benzyny oraz koszty energii i innych mediów. Myślę, że czynników wpływających na taki stan rzeczy jest wiele. Z pewnością jednak, jednym z nich jest intensywne wykorzystywanie ograniczonych zasobów naturalnych. Mnożą się także problemy dotyczące środowiska. Chęć ochrony środowiska zauważamy póki co w stosunkowo nielicznych krajach rozwiniętych przemysłowo. Coraz częstsze poruszanie tematu ochrony środowiska i wprowadzanie produktów temu służących, cudów niestety nie czyni. Mam wrażenie, że większość z nas nie ma świadomości, jak pojedyncze działania mogą wpłynąć na globalny efekt. Jesteśmy przecież cząstką kosmosu i żyjemy dlatego, że na Ziemi jest woda i nad nami świeci Słońce. Może warto się zatem zastanowić, co będzie, jeśli nie nauczymy się lepszego wykorzystywania ich energii i optymalizowania ich zużycia. Słońce nie przysyła nam co miesiąc rachunków, ale stwarza bardzo wiele możliwości jego wykorzystania, zarówno do ogrzewania domów, mieszkań, wody i oświetlenia. Docierają do nas także informacje o powstawaniu prototypów pojazdów napędzanych energią słoneczną. Może to one będą stanowić w przyszłości główny środek lokomocji? Takie rozwiązanie przypuszczalnie pozwoliłoby na dużą oszczędność kosztów użytkowania samochodów (benzyna), a przede wszystkim na znaczne zmniejszenie emisji spalin do atmosfery. Coraz częściej, podczas podróży, zauważam również pojawiające się elektrownie wiatrowe. Naturalny czynnik, jakim jest wiatr, pozwala im na produkcję energii elektrycznej bez emisji CO 2. Warto podkreślić, że działanie elektrowni wiatrowych jest też zdecydowanie mniej ryzykowne niż działanie innych elektrowni np. atomowej. Prąd z wiatru, energia ze słońca, ciepło z ziemi, paliwa z roślin, to nasza przyszłość. Każdy powinien czuć się odpowiedzialny za NASZĄ PLANETĘ i każdego dnia poprzez swoje działanie dążyć do ochrony środowiska. Nasza zielona przyszłość już się zaczęła. Widzimy już pierwsze budynki, czy całe osiedla, których ukształtowanie i budowa uwarunkowane są położeniem w stosunku do wiatrów i słońca. Popularne staje się ogrzewanie wody przy zastosowaniu kolektorów słonecznych, domów przy użyciu pomp ciepła wykorzystujących energię geotermalną, oświetlanie za pomocą świetlówek LED-owych o bardzo niskim poborze mocy oraz korzystanie ze sprzętów o wysokiej klasie oszczędności energii. Na targach Expopower i Energetab 2011 chciałbym Państwu przedstawić produkty tworzące tak zwaną GREEN LINE, czyli linię produktów o szeroko pojętym, ekologicznym działaniu. Na szczególną uwagę zasługuje, moim zdaniem, monitoring kosztów energii elektrycznej. Dzięki niemu mamy szansę dowiedzieć się w jakich miejscach i na jakim poziomie kształtuje się nasze zużycie energii elektrycznej, co w dalszym etapie pozwoli na ich efektywną redukcję. Mam nadzieję, że każdy czytelnik Kalejdoskopu znajdzie dla siebie coś interesującego. Jednocześnie zapraszam Państwa do odwiedzenia naszych stoisk na targach Expopower i Energetab, gdzie chętnie porozmawiamy o naszych produktach. Myślę, że są one w stanie zapewnić nam lepszą przyszłość. Rosnące ceny ropy, gazu, wody i innych mediów stanowią chyba istotny argument, aby zainwestować w rozwiązania pozwalające na bardziej ekologiczną i oszczędną przyszłość. Do zobaczenia na targach SPIS TREŚCI GREEN LINE...4 Przekładniki prądowe niskiego napięcia firmy MBS...6 Dobór przekładników prądowych niskiego napięcia...7 Przekładniki prądowe niskiego napięcia z otwieranym rdzeniem firmy MBS...8 Przekładniki prądowe niskiego napięcia z przetwornikiem firmy MBS...9 Przekładniki prądowe niskiego napięcia firmy MBS...10 Przekładniki prądowe nn z otwieranym rdzeniem na przód firmy MBS...11 Przekładniki prądowe niskiego napięcia firmy MBS...12 Przekładniki prądowe niskiego napięcia firmy MBS/szyny elastyczne miedziane...15 Izolatory wsporcze i przepustowe firm META i MBS...16 Listwy kontrolno-pomiarowe firmy UNIBLOC...18 Analogowe mierniki tablicowe...19 Analizatory parametrów i cyfrowe mierniki wielkości elektrycznych firmy ENTES...20 Elektryczny licznik energii firmy APPLIED METERS...21 Bezpieczniki i rozłączniki firmy JEAN MUELLER...22 Urządzenia do kompensacji mocy biernej firmy KBR...23 Przetworniki wielkości elektrycznych i temperatury firmy CAMILLE BAUER...25 Kompaktowe układy przekładników prądowo-napięciowych firmy SADTEM...26 Przekładniki prądowe średniego napięcia firmy SADTEM...27 Kompensacja prądów ziemno-zwarciowych i lokalizacja zwarć doziemnych...28 Transformatory dystrybucyjne firmy TRAFOELETTRO...29 Jakość energii dzisiaj rynkową koniecznością, jutro formalnym obowiązkiem...30 Przenośny analizator jakości energii elektrycznej PQ Box 100 firmy A-EBERLE...31 Cyfrowy regulator napięcia do transformatorów mocy reg-da firmy A-EBERLE...34 Dynamika sieci elektroenergetycznych pomiary zmian, analiza i ocena...36 Stacjonarny analizator jakości energii elektrycznej firmy A-EBERLE...38 ASTAT Power Quality Test Center...39 Multimetry firmy GOSSEN METRAWATT...40 Systemy pomiarowe firmy SCHLEICH...41 Przenośne systemy oświetleniowe firmy PELI...42 Przekaźnikowe moduły sprzęgające firmy FINDER...44 Styczniki firmy BENEDICT...45 Monitoring kosztów energii elektrycznej i innych mediów firmy ENERGY-TEAM...46 Redukcja kosztów oświetlenia firmy FLC-ECO...50 Romuald Winter 3 Prezes firmy Astat t Sp. z o.o.

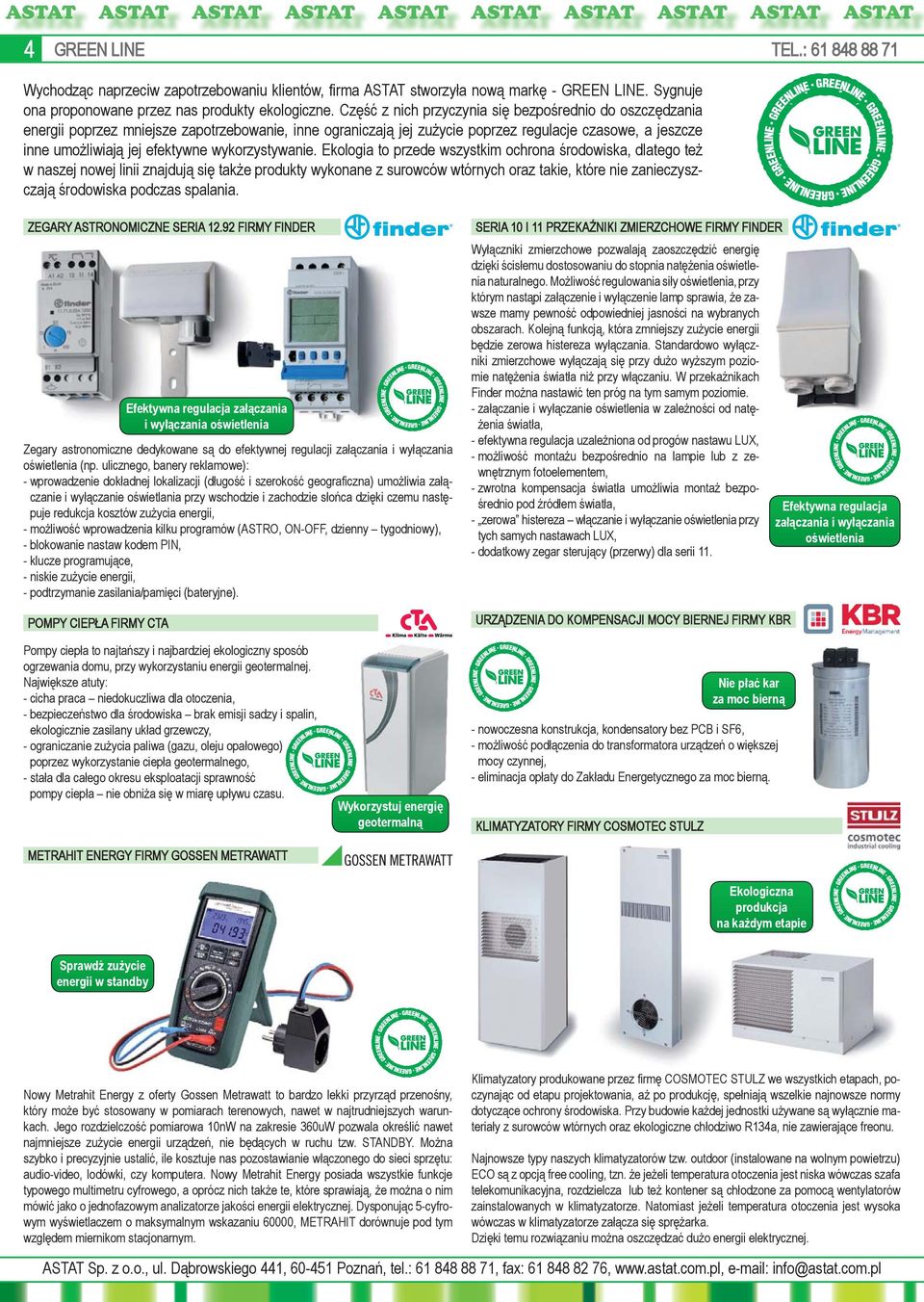

4 ASTAT 4 ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT GREEN LINE ASTAT TEL.: Wychodząc naprzeciw zapotrzebowaniu klientów, firma ASTAT stworzyła nową markę - GREEN LINE. Sygnuje ona proponowane przez nas produkty ekologiczne. Część z nich przyczynia się bezpośrednio do oszczędzania energii poprzez mniejsze zapotrzebowanie, inne ograniczają jej zużycie poprzez regulacje czasowe, a jeszcze inne umożliwiają jej efektywne wykorzystywanie. Ekologia to przede wszystkim ochrona środowiska, dlatego też w naszej nowej linii znajdują się także produkty wykonane z surowców wtórnych oraz takie, które nie zanieczyszczają środowiska podczas spalania. ZEGARY ASTRONOMICZNE SERIA FIRMY FINDER SERIA 10 I 11 PRZEKAŹNIKI ZMIERZCHOWE FIRMY FINDER Efektywna regulacja załączania i wyłączania oświetlenia Zegary astronomiczne dedykowane są do efektywnej regulacji załączania i wyłączania oświetlenia (np. ulicznego, banery reklamowe): - wprowadzenie dokładnej lokalizacji (długość i szerokość geograficzna) umożliwia załączanie i wyłączanie oświetlania przy wschodzie i zachodzie słońca dzięki czemu następuje redukcja kosztów zużycia energii, - możliwość wprowadzenia kilku programów (ASTRO, ON-OFF, dzienny tygodniowy), - blokowanie nastaw kodem PIN, - klucze programujące, - niskie zużycie energii, - podtrzymanie zasilania/pamięci (bateryjne). Efektywna regulacja załączania i wyłączania oświetlenia URZĄDZENIA DO KOMPENSACJI MOCY BIERNEJ FIRMY KBR POMPY CIEPŁA FIRMY CTA Pompy ciepła to najtańszy i najbardziej ekologiczny sposób ogrzewania domu, przy wykorzystaniu energii geotermalnej. Największe atuty: - cicha praca niedokuczliwa dla otoczenia, - bezpieczeństwo dla środowiska brak emisji sadzy i spalin, ekologicznie zasilany układ grzewczy, - ograniczanie zużycia paliwa (gazu, oleju opałowego) poprzez wykorzystanie ciepła geotermalnego, - stała dla całego okresu eksploatacji sprawność pompy ciepła nie obniża się w miarę upływu czasu. Wyłączniki zmierzchowe pozwalają zaoszczędzić energię dzięki ścisłemu dostosowaniu do stopnia natężenia oświetlenia naturalnego. Możliwość regulowania siły oświetlenia, przy którym nastąpi załączenie i wyłączenie lamp sprawia, że zawsze mamy pewność odpowiedniej jasności na wybranych obszarach. Kolejną funkcją, która zmniejszy zużycie energii będzie zerowa histereza wyłączania. Standardowo wyłączniki zmierzchowe wyłączają się przy dużo wyższym poziomie natężenia światła niż przy włączaniu. W przekaźnikach Finder można nastawić ten próg na tym samym poziomie. - załączanie i wyłączanie oświetlenia w zależności od natężenia światła, - efektywna regulacja uzależniona od progów nastawu LUX, - możliwość montażu bezpośrednio na lampie lub z zewnętrznym fotoelementem, - zwrotna kompensacja światła umożliwia montaż bezpośrednio pod źródłem światła, - zerowa histereza włączanie i wyłączanie oświetlenia przy tych samych nastawach LUX, - dodatkowy zegar sterujący (przerwy) dla serii 11. Nie płać kar za moc bierną - nowoczesna konstrukcja, kondensatory bez PCB i SF6, - możliwość podłączenia do transformatora urządzeń o większej mocy czynnej, - eliminacja opłaty do Zakładu Energetycznego za moc bierną. Wykorzystuj energię geotermalną KLIMATYZATORY FIRMY COSMOTEC STULZ METRAHIT ENERGY FIRMY GOSSEN METRAWATT Ekologiczna produkcja na każdym etapie Sprawdź zużycie energii w standby Nowy Metrahit Energy z oferty Gossen Metrawatt to bardzo lekki przyrząd przenośny, który może być stosowany w pomiarach terenowych, nawet w najtrudniejszych warunkach. Jego rozdzielczość pomiarowa 10nW na zakresie 360uW pozwala określić nawet najmniejsze zużycie energii urządzeń, nie będących w ruchu tzw. STANDBY. Można szybko i precyzyjnie ustalić, ile kosztuje nas pozostawianie włączonego do sieci sprzętu: audio-video, lodówki, czy komputera. Nowy Metrahit Energy posiada wszystkie funkcje typowego multimetru cyfrowego, a oprócz nich także te, które sprawiają, że można o nim mówić jako o jednofazowym analizatorze jakości energii elektrycznej. Dysponując 5-cyfrowym wyświetlaczem o maksymalnym wskazaniu 60000, METRAHIT dorównuje pod tym względem miernikom stacjonarnym. Klimatyzatory produkowane przez firmę COSMOTEC STULZ we wszystkich etapach, poczynając od etapu projektowania, aż po produkcję, spełniają wszelkie najnowsze normy dotyczące ochrony środowiska. Przy budowie każdej jednostki używane są wyłącznie materiały z surowców wtórnych oraz ekologiczne chłodziwo R134a, nie zawierające freonu. Najnowsze typy naszych klimatyzatorów tzw. outdoor (instalowane na wolnym powietrzu) ECO są z opcją free cooling, tzn. że jeżeli temperatura otoczenia jest niska wówczas szafa telekomunikacyjna, rozdzielcza lub też kontener są chłodzone za pomocą wentylatorów zainstalowanych w klimatyzatorze. Natomiast jeżeli temperatura otoczenia jest wysoka wówczas w klimatyzatorze załącza się sprężarka. Dzięki temu rozwiązaniu można oszczędzać dużo energii elektrycznej.

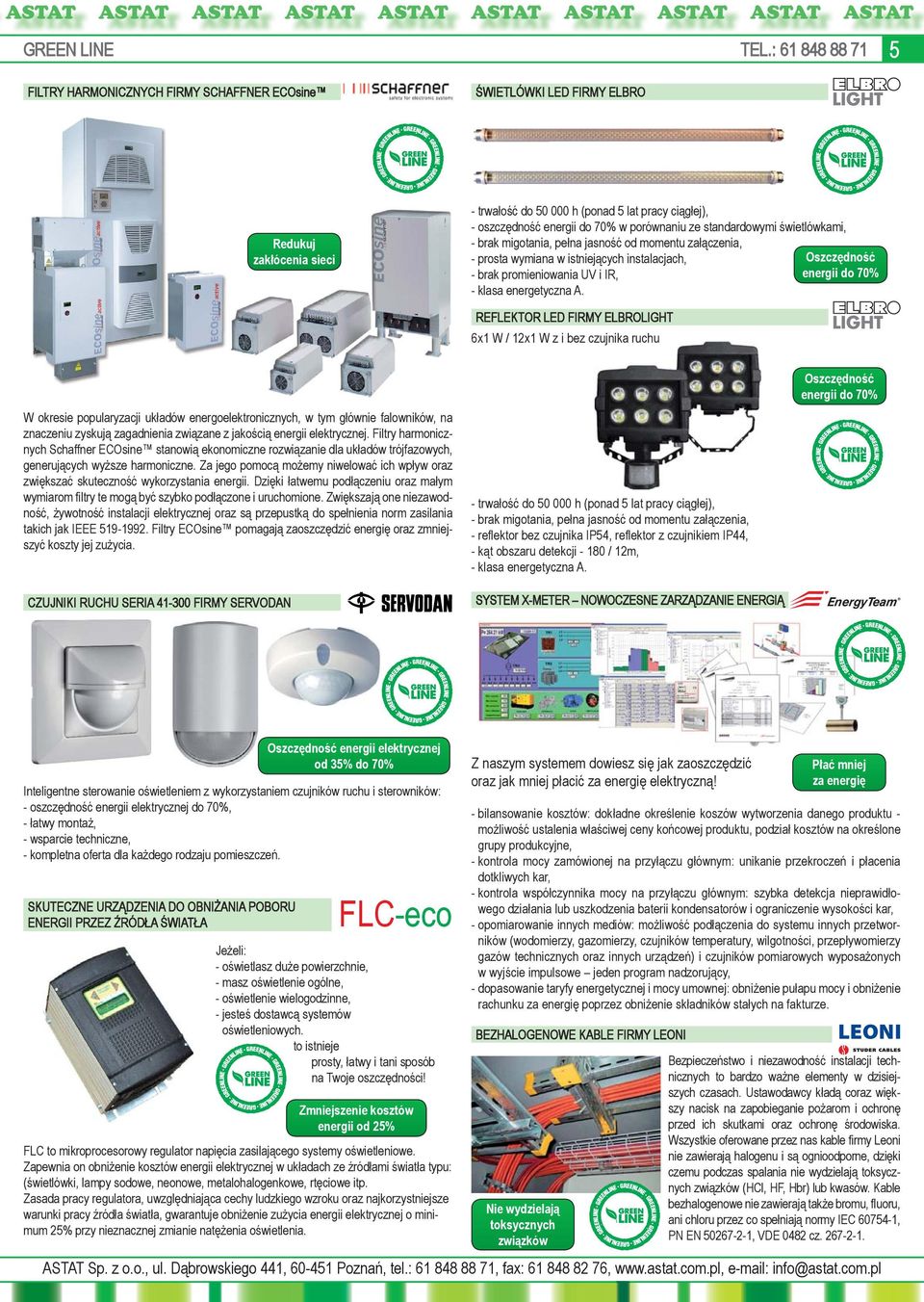

5 ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT GREEN LINE ASTAT ASTAT TEL.: FILTRY HARMONICZNYCH FIRMY SCHAFFNER ECO ECOsine sine ŚWIETLÓWKI LED FIRMY ELBRO 5 LIGHT - trwałość do h (ponad 5 lat pracy ciągłej), - oszczędność energii do 70% w porównaniu ze standardowymi świetlówkami, - brak migotania, pełna jasność od momentu załączenia, Oszczędność - prosta wymiana w istniejących instalacjach, energii do 70% - brak promieniowania UV i IR, - klasa energetyczna A. Redukuj zakłócenia sieci REFLEKTOR LED FIRMY ELBROLIGHT 6x1 W / 12x1 W z i bez czujnika ruchu LIGHT Oszczędność energii do 70% W okresie popularyzacji układów energoelektronicznych, w tym głównie falowników, na znaczeniu zyskują zagadnienia związane z jakością energii elektrycznej. Filtry harmonicznych Schaffner ECOsine stanowią ekonomiczne rozwiązanie dla układów trójfazowych, generujących wyższe harmoniczne. Za jego pomocą możemy niwelować ich wpływ oraz zwiększać skuteczność wykorzystania energii. Dzięki łatwemu podłączeniu oraz małym wymiarom filtry te mogą być szybko podłączone i uruchomione. Zwiększają one niezawodność, żywotność instalacji elektrycznej oraz są przepustką do spełnienia norm zasilania takich jak IEEE Filtry ECOsine pomagają zaoszczędzić energię oraz zmniejszyć koszty jej zużycia. SYSTEM X-METER NOWOCZESNE ZARZĄDZANIE ENERGIĄ CZUJNIKI RUCHU SERIA FIRMY SERVODAN Oszczędność energii elektrycznej od 35% do 70% Inteligentne sterowanie oświetleniem z wykorzystaniem czujników ruchu i sterowników: - oszczędność energii elektrycznej do 70%, - łatwy montaż, - wsparcie techniczne, - kompletna oferta dla każdego rodzaju pomieszczeń. SKUTECZNE URZĄDZENIA DO OBNIŻANIA POBORU ENERGII PRZEZ ŹRÓDŁA ŚWIATŁA - trwałość do h (ponad 5 lat pracy ciągłej), - brak migotania, pełna jasność od momentu załączenia, - reflektor bez czujnika IP54, reflektor z czujnikiem IP44, - kąt obszaru detekcji / 12m, - klasa energetyczna A. FLC--eco FLC Jeżeli: - oświetlasz duże powierzchnie, - masz oświetlenie ogólne, - oświetlenie wielogodzinne, - jesteś dostawcą systemów oświetleniowych. to istnieje prosty, łatwy i tani sposób na Twoje oszczędności! Z naszym systemem dowiesz się jak zaoszczędzić oraz jak mniej płacić za energię elektryczną! Płać mniej za energię - bilansowanie kosztów: dokładne określenie koszów wytworzenia danego produktu możliwość ustalenia właściwej ceny końcowej produktu, podział kosztów na określone grupy produkcyjne, - kontrola mocy zamówionej na przyłączu głównym: unikanie przekroczeń i płacenia dotkliwych kar, - kontrola współczynnika mocy na przyłączu głównym: szybka detekcja nieprawidłowego działania lub uszkodzenia baterii kondensatorów i ograniczenie wysokości kar, - opomiarowanie innych mediów: możliwość podłączenia do systemu innych przetworników (wodomierzy, gazomierzy, czujników temperatury, wilgotności, przepływomierzy gazów technicznych oraz innych urządzeń) i czujników pomiarowych wyposażonych w wyjście impulsowe jeden program nadzorujący, - dopasowanie taryfy energetycznej i mocy umownej: obniżenie pułapu mocy i obniżenie rachunku za energię poprzez obniżenie składników stałych na fakturze. BEZHALOGENOWE KABLE FIRMY LEONI Zmniejszenie kosztów energii od 25% FLC to mikroprocesorowy regulator napięcia zasilającego systemy oświetleniowe. Zapewnia on obniżenie kosztów energii elektrycznej w układach ze źródłami światła typu: (świetlówki, lampy sodowe, neonowe, metalohalogenkowe, rtęciowe itp. Zasada pracy regulatora, uwzględniająca cechy ludzkiego wzroku oraz najkorzystniejsze warunki pracy źródła światła, gwarantuje obniżenie zużycia energii elektrycznej o minimum 25% przy nieznacznej zmianie natężenia oświetlenia. EnergyTeam Nie wydzielają toksycznych związków Bezpieczeństwo i niezawodność instalacji technicznych to bardzo ważne elementy w dzisiejszych czasach. Ustawodawcy kładą coraz większy nacisk na zapobieganie pożarom i ochronę przed ich skutkami oraz ochronę środowiska. Wszystkie oferowane przez nas kable firmy Leoni nie zawierają halogenu i są ognioodporne, dzięki czemu podczas spalania nie wydzielają toksycznych związków (HCl, HF, Hbr) lub kwasów. Kable bezhalogenowe nie zawierają także bromu, fluoru, ani chloru przez co spełniają normy IEC , PN EN , VDE 0482 cz

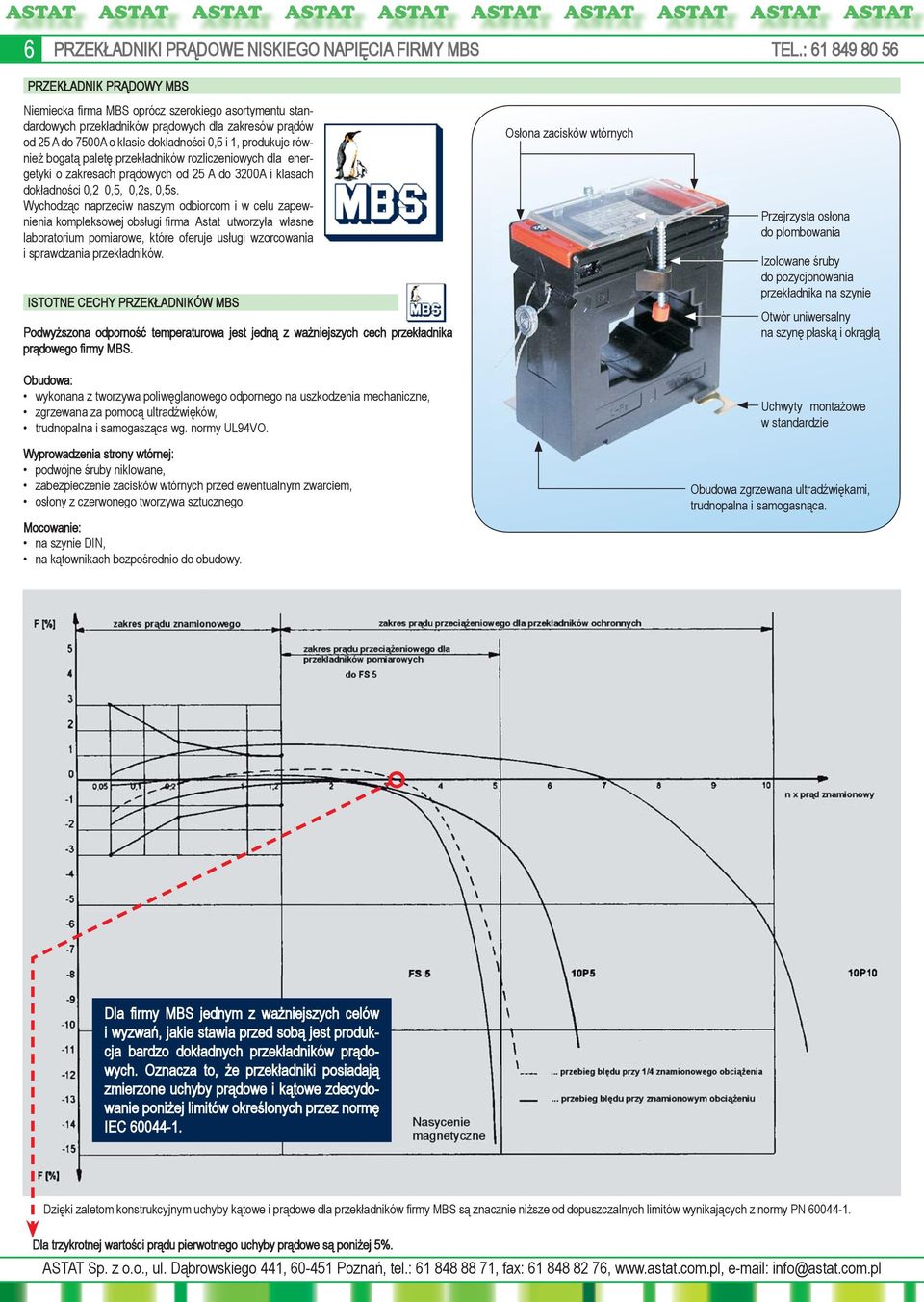

6 6 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY MBS Niemiecka firma MBS oprócz szerokiego asortymentu standardowych przekładników prądowych dla zakresów prądów od 25 A do 7500A o klasie dokładności 0,5 i 1, produkuje również bogatą paletę przekładników rozliczeniowych dla energetyki o zakresach prądowych od 25 A do 3200A i klasach dokładności 0,2 0,5, 0,2s, 0,5s. Wychodząc naprzeciw naszym odbiorcom i w celu zapewnienia kompleksowej obsługi firma Astat utworzyła własne laboratorium pomiarowe, które oferuje usługi wzorcowania i sprawdzania przekładników. ISTOTNE CECHY PRZEKŁADNIKÓW MBS Podwyższona odporność temperaturowa jest jedną z ważniejszych cech przekładnika prądowego firmy MBS. Obudowa: wykonana z tworzywa poliwęglanowego odpornego na uszkodzenia mechaniczne, zgrzewana za pomocą ultradźwięków, trudnopalna i samogasząca wg. normy UL94VO. Wyprowadzenia strony wtórnej: podwójne śruby niklowane, zabezpieczenie zacisków wtórnych przed ewentualnym zwarciem, osłony z czerwonego tworzywa sztucznego. Mocowanie: na szynie DIN, na kątownikach bezpośrednio do obudowy. Osłona zacisków wtórnych Przejrzysta osłona do plombowania Izolowane śruby do pozycjonowania przekładnika na szynie Otwór uniwersalny na szynę płaską i okrągłą Uchwyty montażowe w standardzie Obudowa zgrzewana ultradźwiękami, trudnopalna i samogasnąca. Dla firmy MBS jednym z ważniejszych celów i wyzwań, jakie stawia przed sobą jest produkcja bardzo dokładnych przekładników prądo- wych. Oznacza to, że przekładniki posiadają zmierzone uchyby prądowe i kątowe zdecydo- wanie poniżej limitów określonych przez normę IEC Dzięki zaletom konstrukcyjnym uchyby kątowe i prądowe dla przekładników firmy MBS są znacznie niższe od dopuszczalnych limitów wynikających z normy PN Dla trzykrotnej wartości prądu pierwotnego uchyby prądowe są poniżej 5%.

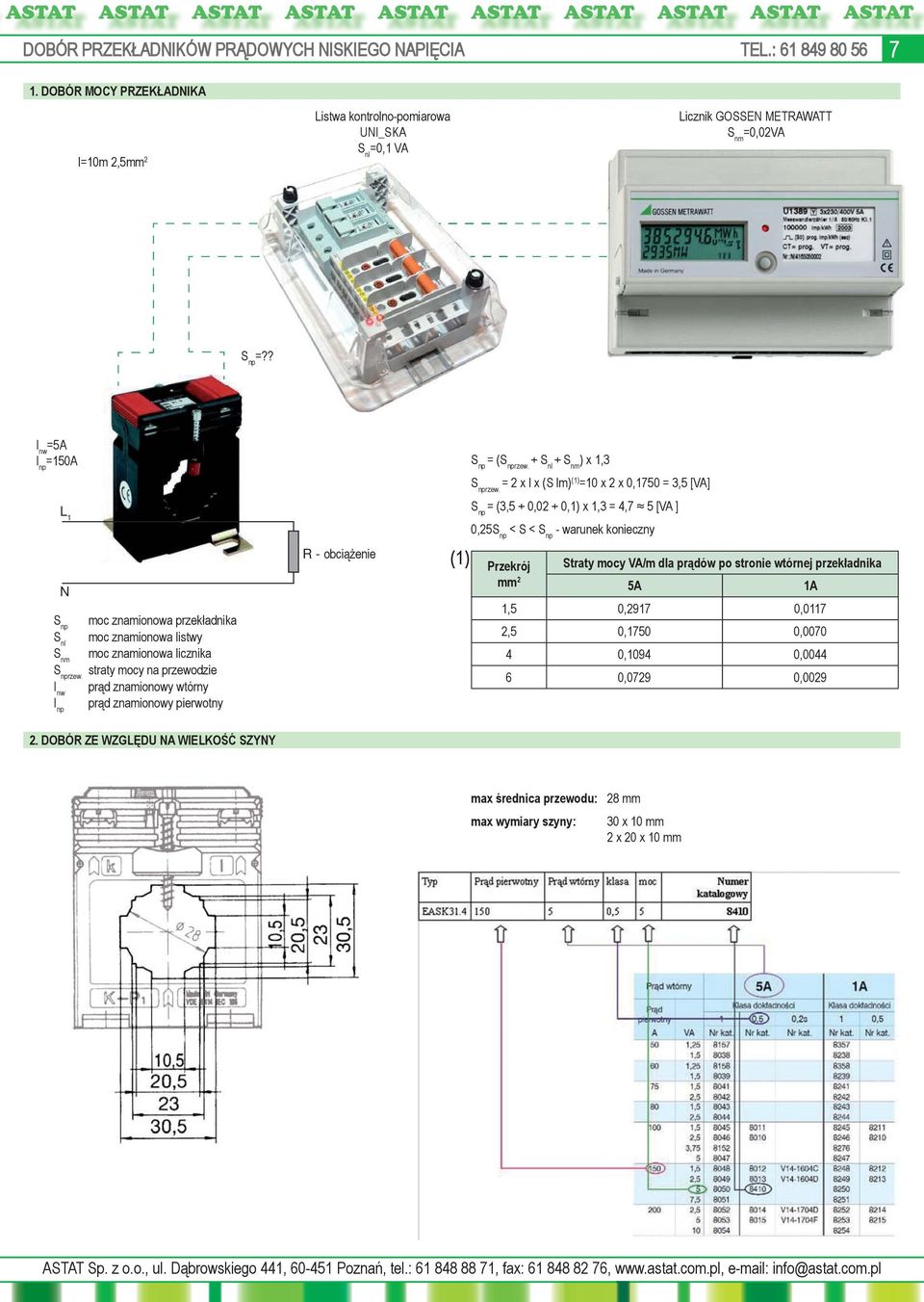

7 DOBÓR PRZEKŁADNIKÓW PRĄDOWYCH NISKIEGO NAPIĘCIA TEL.: DOBÓR MOCY PRZEKŁADNIKA 7 l=10m 2,5mm 2 Listwa kontrolno-pomiarowa UNI_SKA S nl =0,1 VA Licznik GOSSEN METRAWATT S nm =0,02VA S np =?? I nw =5A I np =150A S np S nl S nm moc znamionowa przekładnika moc znamionowa listwy moc znamionowa licznika S nprzew. straty mocy na przewodzie I nw prąd znamionowy wtórny prąd znamionowy pierwotny I np L 1 N R - obciążenie (1) S np = (S nprzew. + S nl + S nm ) x 1,3 S nprzew. = 2 x l x (S lm) (1) =10 x 2 x 0,1750 = 3,5 [VA] S np = (3,5 + 0,02 + 0,1) x 1,3 = 4,7 5 [VA ] 0,25S np < S < S np - warunek konieczny Przekrój Straty mocy VA/m dla prądów po stronie wtórnej przekładnika mm 2 5A 1A 1,5 0,2917 0,0117 2,5 0,1750 0, ,1094 0, ,0729 0, DOBÓR ZE WZGLĘDU NA WIELKOŚĆ SZYNY max średnica przewodu: 28 mm max wymiary szyny: 30 x 10 mm 2 x 20 x 10 mm

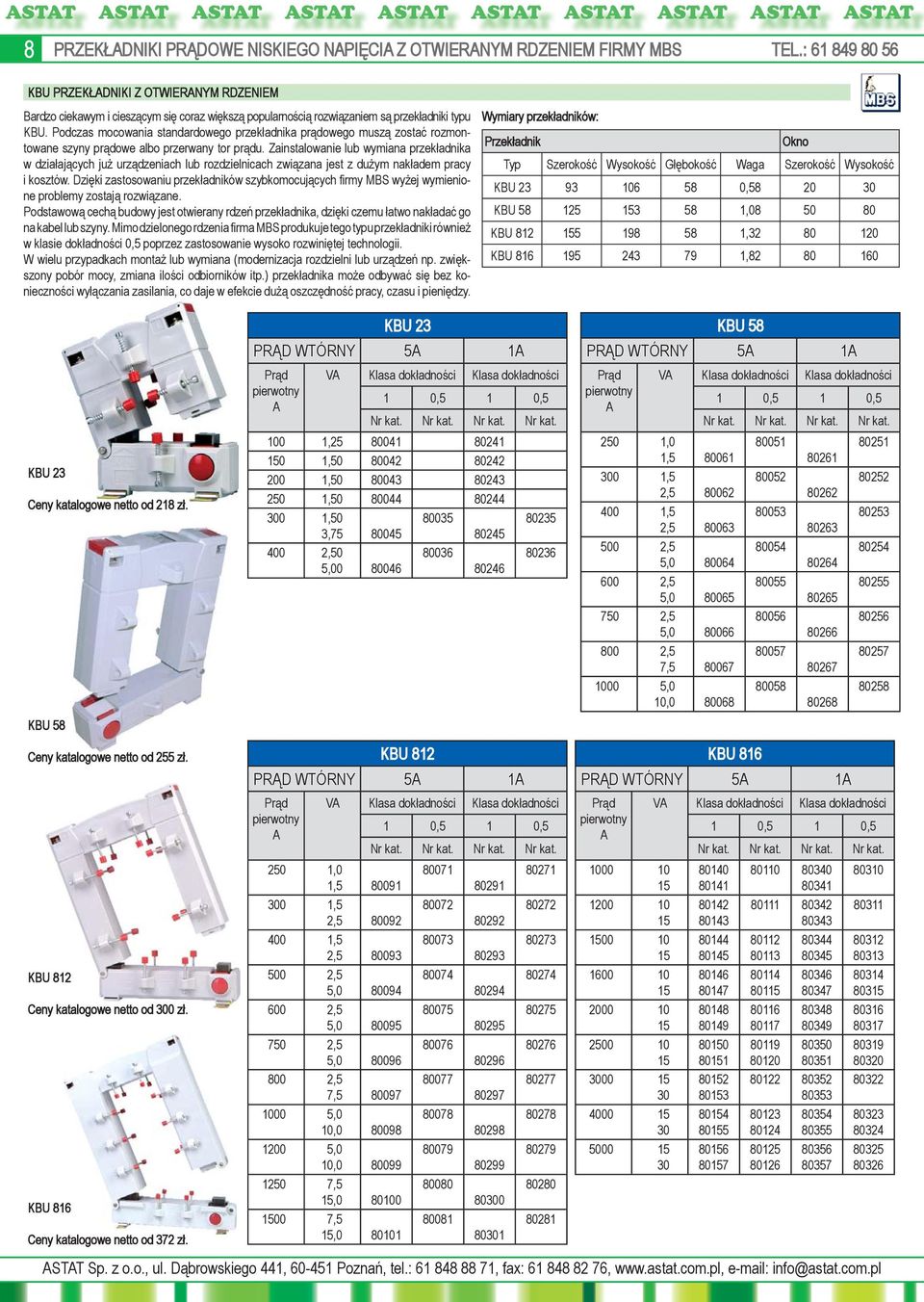

8 8 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z OTWIERANYM RDZENIEM FIRMY MBS TEL.: KBU PRZEKŁADNIKI Z OTWIERANYM RDZENIEM Bardzo ciekawym i cieszącym się coraz większą popularnością rozwiązaniem są przekładniki typu KBU. Podczas mocowania standardowego przekładnika prądowego muszą zostać rozmontowane szyny prądowe albo przerwany tor prądu. Zainstalowanie lub wymiana przekładnika w działających już urządzeniach lub rozdzielnicach związana jest z dużym nakładem pracy i kosztów. Dzięki zastosowaniu przekładników szybkomocujących firmy MBS wyżej wymienione problemy zostają rozwiązane. Podstawową cechą budowy jest otwierany rdzeń przekładnika, dzięki czemu łatwo nakładać go na kabel lub szyny. Mimo dzielonego rdzenia firma MBS produkuje tego typu przekładniki również w klasie dokładności 0,5 poprzez zastosowanie wysoko rozwiniętej technologii. W wielu przypadkach montaż lub wymiana (modernizacja rozdzielni lub urządzeń np. zwiększony pobór mocy, zmiana ilości odbiorników itp.) przekładnika może odbywać się bez konieczności wyłączania zasilania, co daje w efekcie dużą oszczędność pracy, czasu i pieniędzy. Wymiary przekładników: Przekładnik Okno Typ Szerokość Wysokość Głębokość Waga Szerokość Wysokość KBU , KBU , KBU , KBU , KBU 23 Ceny katalogowe netto od 218 zł. KBU 58 Ceny katalogowe netto od 255 zł. KBU 812 Ceny katalogowe netto od 300 zł. KBU 816 Ceny katalogowe netto od 372 zł. PRĄD WTÓRNY Prąd pierwotny A KBU 23 5A 1A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat , , , , , , , , PRĄD WTÓRNY Prąd pierwotny A KBU 812 5A 1A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, ,0 10, ,5 15, ,5 15, PRĄD WTÓRNY Prąd pierwotny A KBU 58 5A 1A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, PRĄD WTÓRNY Prąd pierwotny A KBU 816 5A A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat

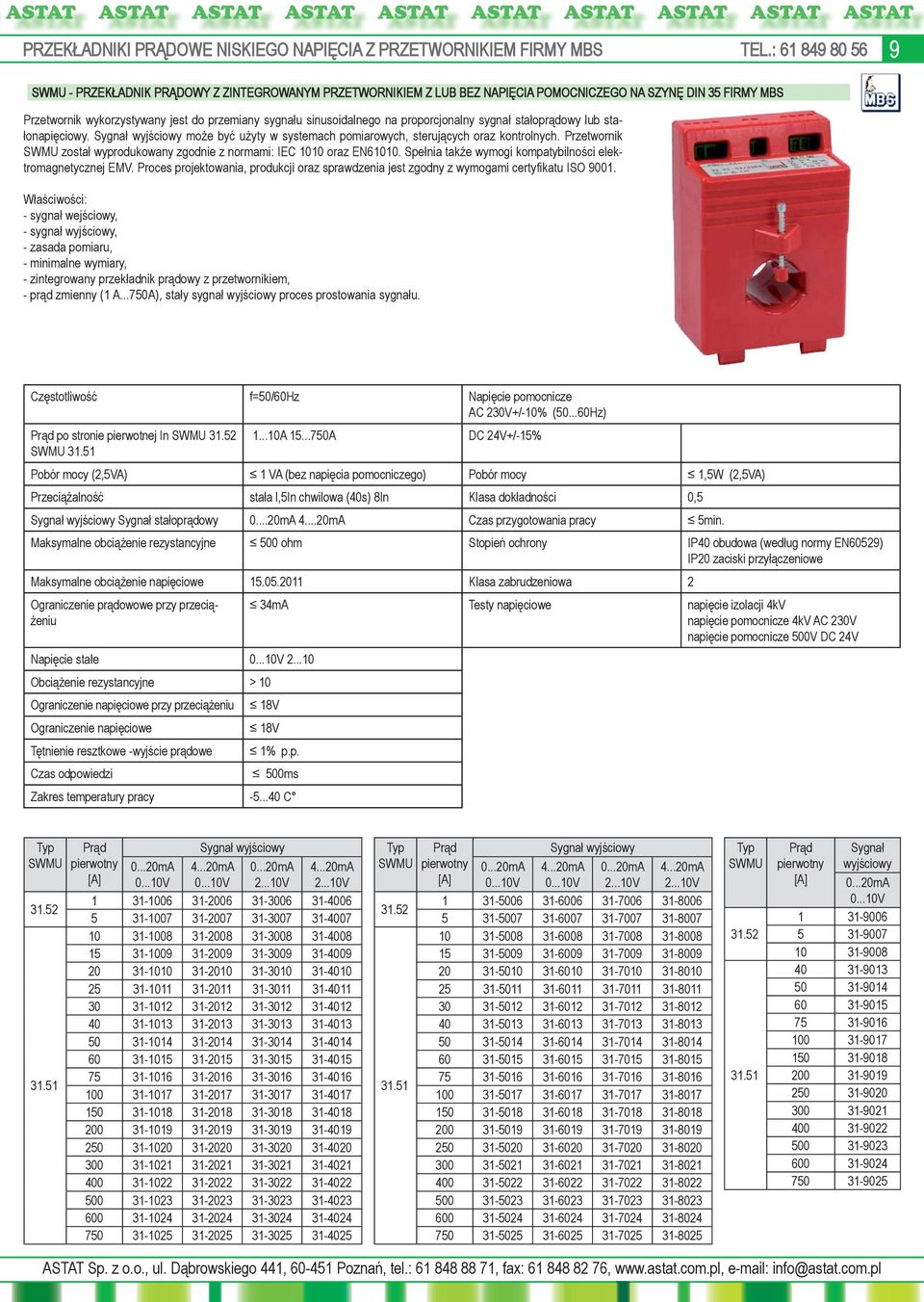

9 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z PRZETWORNIKIEM FIRMY MBS TEL.: SWMU - PRZEKŁADNIK PRĄDOWY Z ZINTEGROWANYM PRZETWORNIKIEM Z LUB BEZ NAPIĘCIA POMOCNICZEGO NA SZYNĘ DIN 35 FIRMY MBS Przetwornik wykorzystywany jest do przemiany sygnału sinusoidalnego na proporcjonalny sygnał stałoprądowy lub stałonapięciowy. Sygnał wyjściowy może być użyty w systemach pomiarowych, sterujących oraz kontrolnych. Przetwornik SWMU został wyprodukowany zgodnie z normami: IEC 1010 oraz EN Spełnia także wymogi kompatybilności elektromagnetycznej EMV. Proces projektowania, produkcji oraz sprawdzenia jest zgodny z wymogami certyfikatu ISO Właściwości: - sygnał wejściowy, - sygnał wyjściowy, - zasada pomiaru, - minimalne wymiary, - zintegrowany przekładnik prądowy z przetwornikiem, - prąd zmienny (1 A...750A), stały sygnał wyjściowy proces prostowania sygnału. 9 Częstotliwość f=50/60hz Napięcie pomocnicze AC 230V+/-10% ( Hz) Prąd po stronie pierwotnej In SWMU A A DC 24V+/-15% SWMU Pobór mocy (2,5VA) 1 VA (bez napięcia pomocniczego) Pobór mocy 1,5W (2,5VA) Przeciążalność stała l,5in chwilowa (40s) 8In Klasa dokładności 0,5 Sygnał wyjściowy Sygnał stałoprądowy mA mA Czas przygotowania pracy 5min. Maksymalne obciążenie rezystancyjne 500 ohm Stopień ochrony IP40 obudowa (według normy EN60529) IP20 zaciski przyłączeniowe Maksymalne obciążenie napięciowe Klasa zabrudzeniowa 2 Ograniczenie prądowowe przy przeciążeniu Napięcie stałe V Obciążenie rezystancyjne > 10 Ograniczenie napięciowe przy przeciążeniu 18V Ograniczenie napięciowe 18V Tętnienie resztkowe -wyjście prądowe 1% p.p. Czas odpowiedzi 500ms Zakres temperatury pracy C 34mA Testy napięciowe napięcie izolacji 4kV napięcie pomocnicze 4kV AC 230V napięcie pomocnicze 500V DC 24V Typ SWMU Prąd pierwotny [A] Sygnał wyjściowy mA V mA V mA V mA V Typ SWMU Prąd pierwotny [A] Sygnał wyjściowy mA V mA V mA V mA V Typ SWMU Prąd pierwotny [A] Sygnał wyjściowy mA V

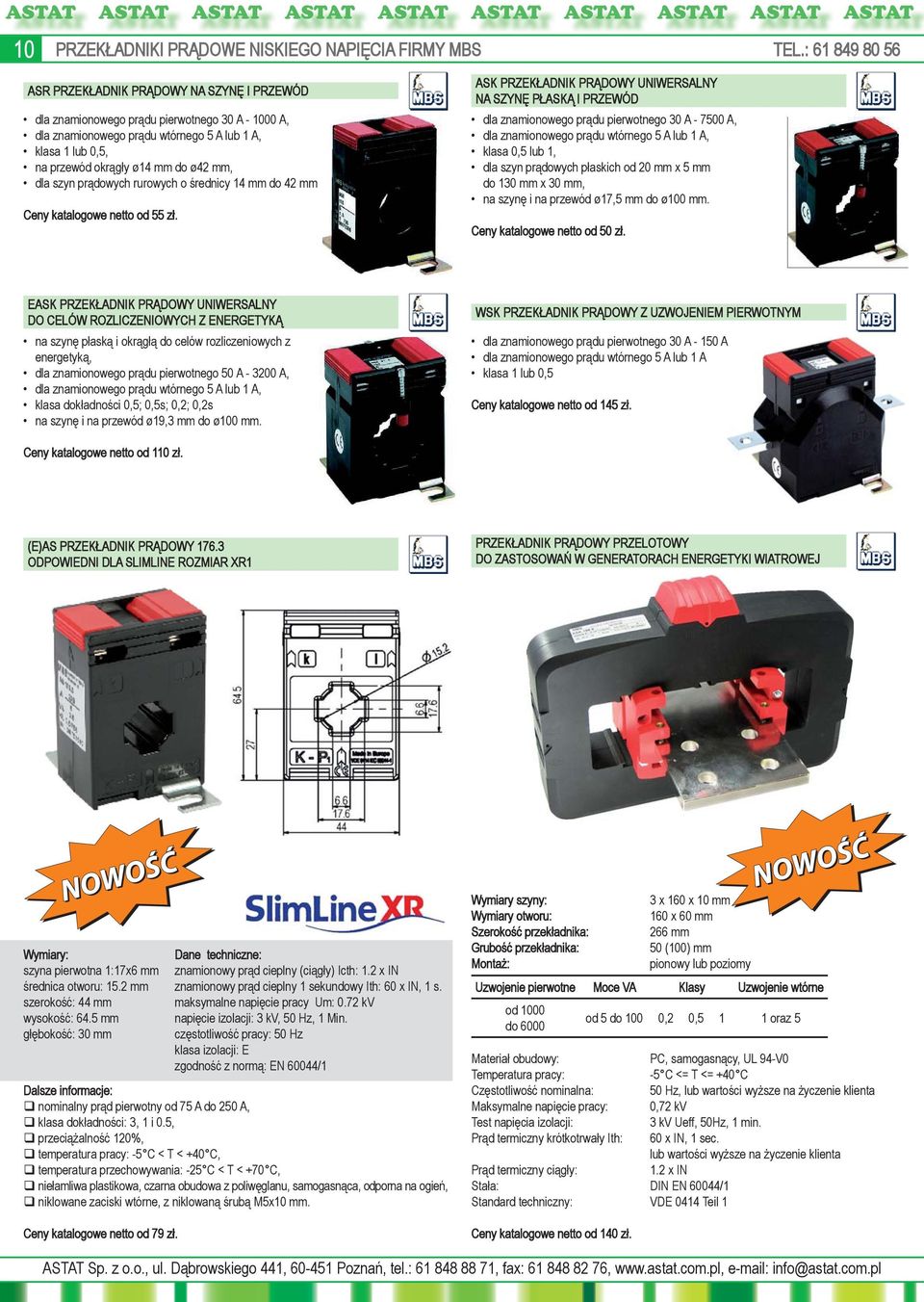

10 10 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: ASR PRZEKŁADNIK PRĄDOWY NA SZYNĘ I PRZEWÓD dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 1 lub 0,5, na przewód okrągły ø14 mm do ø42 mm, dla szyn prądowych rurowych o średnicy 14 mm do 42 mm Ceny katalogowe netto od 55 zł. ASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY NA SZYNĘ PŁASKĄ I PRZEWÓD dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 0,5 lub 1, dla szyn prądowych płaskich od 20 mm x 5 mm do 130 mm x 30 mm, na szynę i na przewód ø17,5 mm do ø100 mm. Ceny katalogowe netto od 50 zł. EASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ na szynę płaską i okrągłą do celów rozliczeniowych z energetyką, dla znamionowego prądu pierwotnego 50 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa dokładności 0,5; 0,5s; 0,2; 0,2s na szynę i na przewód ø19,3 mm do ø100 mm. WSK PRZEKŁADNIK PRĄDOWY Z UZWOJENIEM PIERWOTNYM dla znamionowego prądu pierwotnego 30 A A dla znamionowego prądu wtórnego 5 A lub 1 A klasa 1 lub 0,5 Ceny katalogowe netto od 145 zł. Ceny katalogowe netto od 110 zł. (E)AS PRZEKŁADNIK PRĄDOWY ODPOWIEDNI DLA SLIMLINE ROZMIAR XR1 PRZEKŁADNIK PRĄDOWY PRZELOTOWY DO ZASTOSOWAŃ W GENERATORACH ENERGETYKI WIATROWEJ Wymiary: szyna pierwotna 1:17x6 mm średnica otworu: 15.2 mm szerokość: 44 mm wysokość: 64.5 mm głębokość: 30 mm Dalsze informacje: nominalny prąd pierwotny od 75 A do 250 A, klasa dokładności: 3, 1 i 0.5, przeciążalność 120%, temperatura pracy: -5 C < T < +40 C, temperatura przechowywania: -25 C < T < +70 C, niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień, niklowane zaciski wtórne, z niklowaną śrubą M5x10 mm. Ceny katalogowe netto od 79 zł. Dane techniczne: znamionowy prąd cieplny (ciągły) Icth: 1.2 x IN znamionowy prąd cieplny 1 sekundowy Ith: 60 x IN, 1 s. maksymalne napięcie pracy Um: 0.72 kv napięcie izolacji: 3 kv, 50 Hz, 1 Min. częstotliwość pracy: 50 Hz klasa izolacji: E zgodność z normą: EN 60044/1 Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: Uzwojenie pierwotne od 1000 do 6000 Moce VA 3 x 160 x 10 mm 160 x 60 mm 266 mm 50 (100) mm pionowy lub poziomy Klasy Uzwojenie wtórne od 5 do 100 0,2 0,5 1 1 oraz 5 Materiał obudowy: PC, samogasnący, UL 94-V0 Temperatura pracy: -5 C <= T <= +40 C Częstotliwość nominalna: 50 Hz, lub wartości wyższe na życzenie klienta Maksymalne napięcie pracy: 0,72 kv Test napięcia izolacji: 3 kv Ueff, 50Hz, 1 min. Prąd termiczny krótkotrwały Ith: 60 x IN, 1 sec. lub wartości wyższe na życzenie klienta Prąd termiczny ciągły: 1.2 x IN Stała: DIN EN 60044/1 Standard techniczny: VDE 0414 Teil 1 Ceny katalogowe netto od 140 zł.

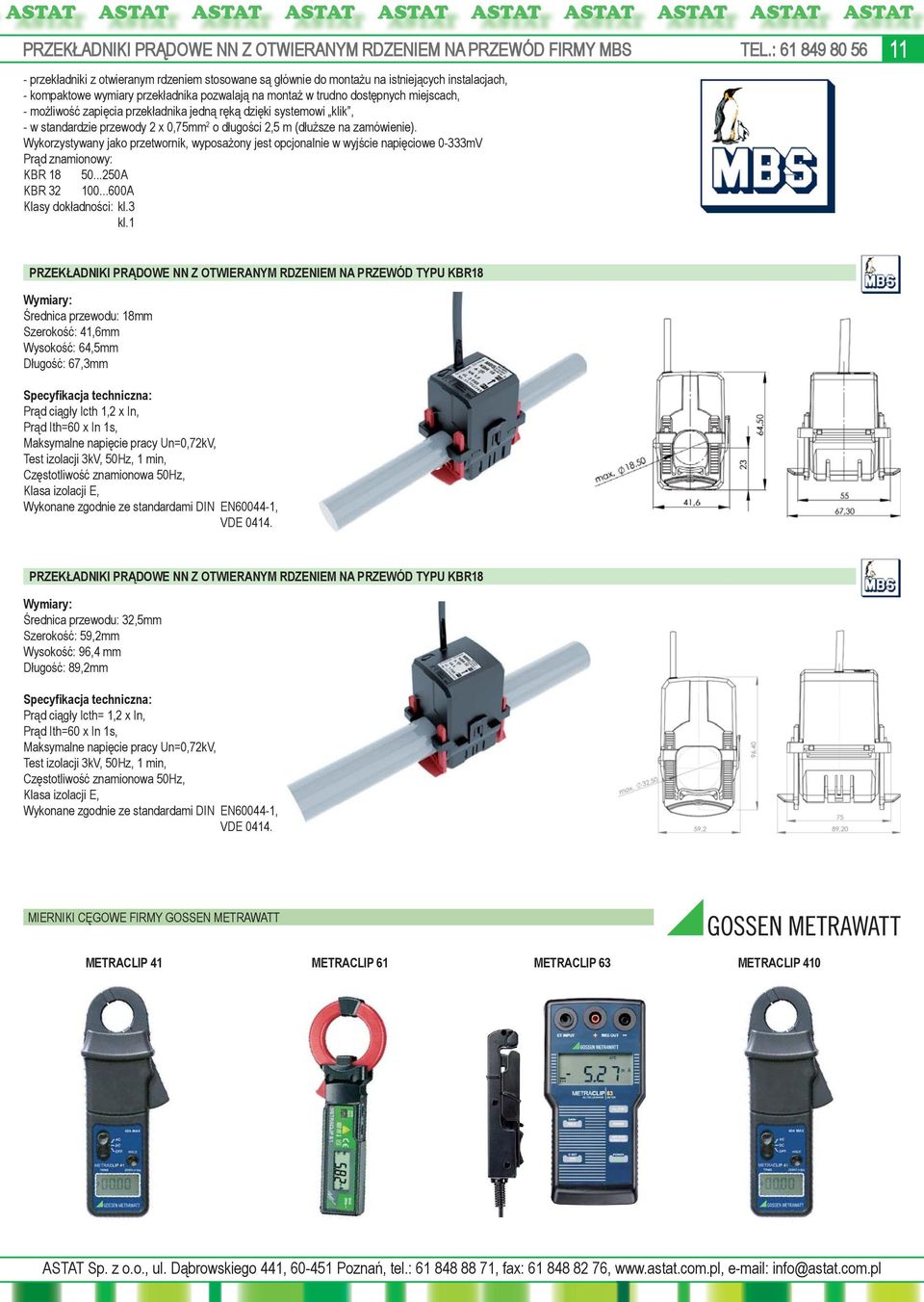

11 PRZEKŁADNIKI PRĄDOWE NN Z OTWIERANYM RDZENIEM NA PRZEWÓD FIRMY MBS TEL.: przekładniki z otwieranym rdzeniem stosowane są głównie do montażu na istniejących instalacjach, - kompaktowe wymiary przekładnika pozwalają na montaż w trudno dostępnych miejscach, - możliwość zapięcia przekładnika jedną ręką dzięki systemowi klik, - w standardzie przewody 2 x 0,75mm 2 o długości 2,5 m (dłuższe na zamówienie). Wykorzystywany jako przetwornik, wyposażony jest opcjonalnie w wyjście napięciowe 0-333mV Prąd znamionowy: KBR A KBR A Klasy dokładności: kl.3 kl.1 11 PRZEKŁADNIKI PRĄDOWE NN Z OTWIERANYM RDZENIEM NA PRZEWÓD TYPU KBR18 Wymiary: Średnica przewodu: 18mm Szerokość: 41,6mm Wysokość: 64,5mm Długość: 67,3mm Specyfikacja techniczna: Prąd ciągły Icth 1,2 x In, Prąd Ith=60 x In 1s, Maksymalne napięcie pracy Un=0,72kV, Test izolacji 3kV, 50Hz, 1 min, Częstotliwość znamionowa 50Hz, Klasa izolacji E, Wykonane zgodnie ze standardami DIN EN , VDE PRZEKŁADNIKI PRĄDOWE NN Z OTWIERANYM RDZENIEM NA PRZEWÓD TYPU KBR18 Wymiary: Średnica przewodu: 32,5mm Szerokość: 59,2mm Wysokość: 96,4 mm Długość: 89,2mm Specyfikacja techniczna: Prąd ciągły Icth= 1,2 x In, Prąd Ith=60 x In 1s, Maksymalne napięcie pracy Un=0,72kV, Test izolacji 3kV, 50Hz, 1 min, Częstotliwość znamionowa 50Hz, Klasa izolacji E, Wykonane zgodnie ze standardami DIN EN , VDE MIERNIKI CĘGOWE FIRMY GOSSEN METRAWATT METRACLIP 41 METRACLIP 61 METRACLIP 63 METRACLIP 410

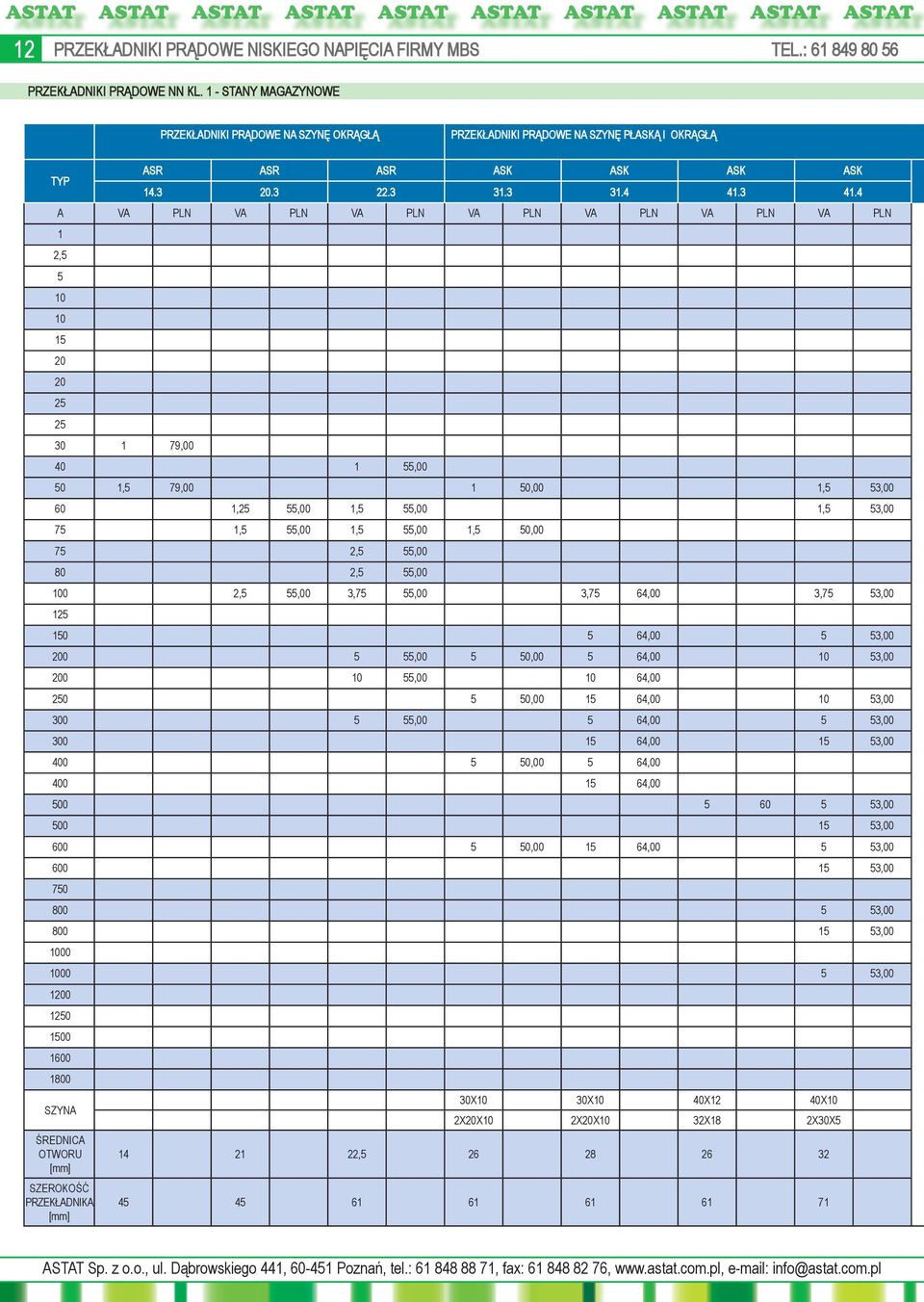

12 12 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIKI PRĄDOWE NN KL. 1 - STANY MAGAZYNOWE PRZEKŁADNIKI PRĄDOWE NA SZYNĘ OKRĄGŁĄ PRZEKŁADNIKI PRĄDOWE NA SZYNĘ PŁASKĄ I OKRĄGŁĄ TYP ASR ASR ASR ASK A VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN 1 2, , , ,5 79, ,00 1,5 53, ,25 55,00 1,5 55,00 1,5 53, ,5 55,00 1,5 55,00 1,5 50, ,5 55, ,5 55, ,5 55,00 3,75 55,00 3,75 64,00 3,75 53, , , , , , , , , , , , , , , , , , , , , , , , , , , , , SZYNA ŚREDNICA OTWORU [mm] SZEROKOŚĆ PRZEKŁADNIKA [mm] ASK ASK 30X10 30X10 40X12 40X10 2X20X10 2X20X10 32X18 2X30X , ASK

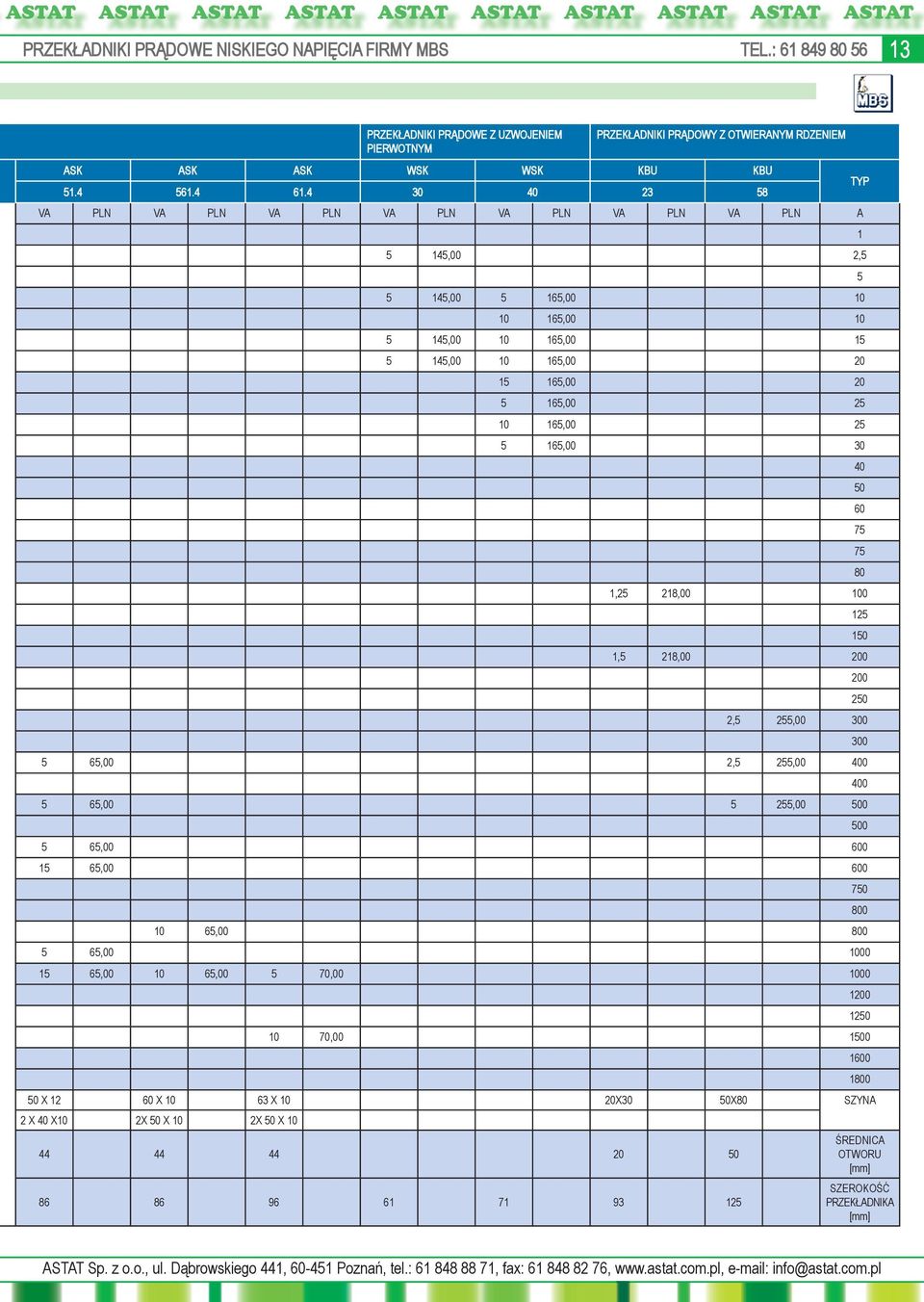

13 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: ASK ASK ASK PRZEKŁADNIKI PRĄDOWE Z UZWOJENIEM PIERWOTNYM WSK WSK PRZEKŁADNIKI PRĄDOWY Z OTWIERANYM RDZENIEM VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN A ,00 2, , , , , , , , , , , , ,25 218, ,5 218, ,5 255, ,00 2,5 255, , , , , , , , , , , X X X 10 20X30 50X80 SZYNA 2 X 40 X10 2X 50 X 10 2X 50 X KBU KBU TYP ŚREDNICA OTWORU [mm] SZEROKOŚĆ PRZEKŁADNIKA [mm]

14 14 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIKI PRĄDOWE NN KL. 0,5 - STANY MAGAZYNOWE PRZEKŁADNIKI PRĄDOWE DO CELÓW ROZLICZENIOWYCH TYP EASK 31.5 EASK 41.4 EASK 51.4 EASK 61.4 PRĄD STRONY PIERWOTNEJ A VA PLN VA PLN VA PLN VA PLN A 75 2,5 180, , , , , ,00 2,5 165, , , , , , , , , , , , , , , , , , , , , , , , SZYNA ŚREDNICA OTWORU (MM) SZEROKOŚĆ PRZEKŁADNIKA (MM) 30 X X X X 10 2 X 20 X 10 2 X 20 X 10 2X20X 10 2 X 30 X SZYNA ŚREDNICA OTWORU (MM) SZEROKOŚĆ PRZEKŁADNIKA (MM)

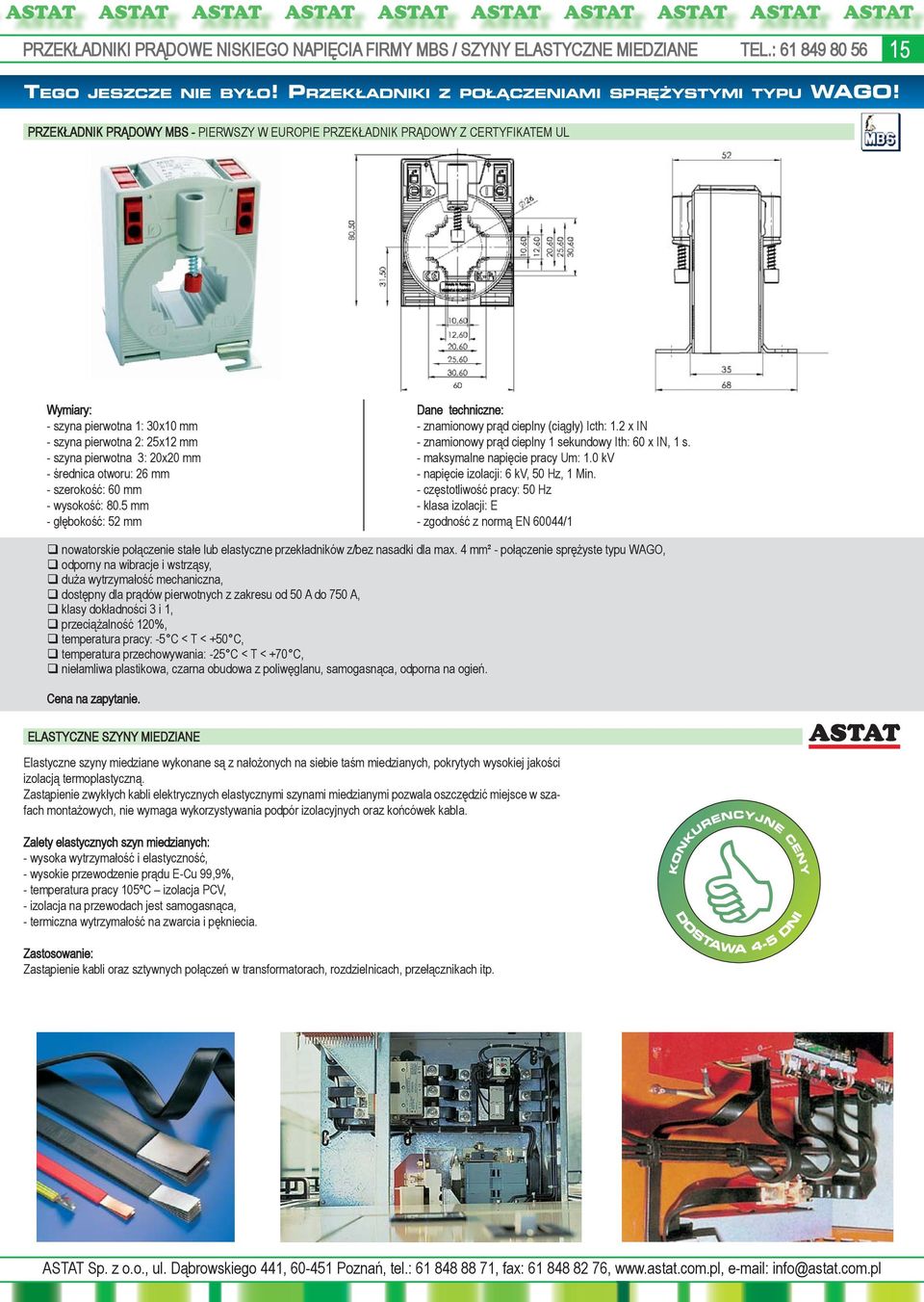

15 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS / SZYNY ELASTYCZNE MIEDZIANE TEL.: TEGO JESZCZE NIE BYŁO! PRZEKŁADNIKI Z POŁĄCZENIAMI SPRĘŻYSTYMI TYPU WAGO! 15 PRZEKŁADNIK PRĄDOWY MBS - PIERWSZY W EUROPIE PRZEKŁADNIK PRĄDOWY Z CERTYFIKATEM UL Wymiary: - szyna pierwotna 1: 30x10 mm - szyna pierwotna 2: 25x12 mm - szyna pierwotna 3: 20x20 mm - średnica otworu: 26 mm - szerokość: 60 mm - wysokość: 80.5 mm - głębokość: 52 mm Dane techniczne: - znamionowy prąd cieplny (ciągły) Icth: 1.2 x IN - znamionowy prąd cieplny 1 sekundowy Ith: 60 x IN, 1 s. - maksymalne napięcie pracy Um: 1.0 kv - napięcie izolacji: 6 kv, 50 Hz, 1 Min. - częstotliwość pracy: 50 Hz - klasa izolacji: E - zgodność z normą EN 60044/1 nowatorskie połączenie stałe lub elastyczne przekładników z/bez nasadki dla max. 4 mm² - połączenie sprężyste typu WAGO, odporny na wibracje i wstrząsy, duża wytrzymałość mechaniczna, dostępny dla prądów pierwotnych z zakresu od 50 A do 750 A, klasy dokładności 3 i 1, przeciążalność 120%, temperatura pracy: -5 C < T < +50 C, temperatura przechowywania: -25 C < T < +70 C, niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień. Cena na zapytanie. ELASTYCZNE SZYNY MIEDZIANE Elastyczne szyny miedziane wykonane są z nałożonych na siebie taśm miedzianych, pokrytych wysokiej jakości izolacją termoplastyczną. Zastąpienie zwykłych kabli elektrycznych elastycznymi szynami miedzianymi pozwala oszczędzić miejsce w szafach montażowych, nie wymaga wykorzystywania podpór izolacyjnych oraz końcówek kabla. Zalety elastycznych szyn miedzianych: - wysoka wytrzymałość i elastyczność, - wysokie przewodzenie prądu E-Cu 99,9%, - temperatura pracy 105ºC izolacja PCV, - izolacja na przewodach jest samogasnąca, - termiczna wytrzymałość na zwarcia i pękniecia. Zastosowanie: Zastąpienie kabli oraz sztywnych połączeń w transformatorach, rozdzielnicach, przełącznikach itp.

16 16 IZOLATORY WSPORCZE I PRZEPUSTOWE FIRM META I MBS TEL.: IZOLATORY WSPORCZE I PRZEPUSTOWE FIRMY META Izolatory wsporcze i przepustowe firmy META wykonane są z żywicy poliestrowej wzmocnionej włóknem szklanym w celu zapewnienia wysokiej wytrzymałości elektrycznej oraz mechanicznej (wysoka odporność na rozciąganie, skręcanie i zginanie). Używany poliester jest materiałem samogasnącym typu V0, spełniającym wymogi normy UL94. Oferujemy izolatory wyposażone w gwintowane tuleje, bądź sworznie zapewniające swobodne użycie w każdej aplikacji. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU SC, ST, SD - izolatory o średnicy 20, 30, 40 mm i sześciokajnej podstawie, wykonanie: dwa otwory z gwintem metrycznym, - jeden lub dwa gwintowane sworznie, - napięcie pracy od 400 do 1500 VAC, - dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70 mm, - gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12 mm. Ceny katalogowe netto od 3,78 zł. IZOLATORY BECZUŁKOWE TYPU GM ORAZ GD - środkowa część w kształcie sześciokąta zapewnia łatwy montaż, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 110 do 8000 V AC, - dostępne wysokości H: 12, 16, 20, 25, 30, 34, 35, 40, 45, 50, 55, 60, 63, 70, 75, 80, 100 mm, - gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU OC Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. - napięcie pracy od 600 do 2000 V, - znamionowe prądy pracy od 25 do 300 A, - długość sworznia od 64 do 147 mm, - średnica sworznia od 4 do 16 mm. Ceny katalogowe netto od 10,14 zł. Ceny katalogowe netto od 2,19 zł. IZOLATORY DO SZYNOPRZEWODÓW PSB - układy izolatorów do szynoprzewodów wykonane są z poliestru wzmocnionego włóknem szklanym, - umożliwiają montaż szyn od 40x60mm do 120x10mm, - możliwość uzyskania szerokiego zakresu napięć pracy oraz dużej wytrzymałości mechanicznej uzyskiwanej konstrukcji. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU CO/P, CS/P, CT/P, CPE - izolatory o średnicy 20, 30, 40, 60 mm i sześciokątnej podstawie, wykonanie: dwa otwory z gwintem metrycznym, - jeden lub dwa gwintowane sworznie, - napięcie pracy od 220 do 8000 VAC, - dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 100 mm, - gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY BECZUŁKOWE TYPU DB/P - środkowa część w kształcie sześciokąta zapewnia łatwy montaż, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 220 do 5000 V AC, - dostępne wysokości H: 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 63, 75 mm, - gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU P/P Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. - napięcie pracy od 600 do 2000 V, - znamionowe prądy pracy od 25 do 450 A, - długość sworznia od 50 do 155 mm, - średnica sworznia od 4 do 20 mm. W ofercie fi rmy ASTAT znajdą Państwo również: PRZEKAŹNIKI ELEKTROMAGNETYCZNE I PÓŁPRZEWODNIKOWE Przekaźniki miniaturowe do druku Przekaźniki przemysłowe Przekaźniki nadzorcze Przekaźniki czasowe Przekaźniki sprzęgające Przekaźniki instalacyjne Przekaźniki półprzewodnikowe Gniazda śrubowe i sprężynowe PEŁNA OFERTA! NOWOŚĆ! CERTYFIKATY: SERIA 4C SERIA 27 SERIA 86 NOWOŚĆ! NOWOŚĆ!

17 OSPRZĘT ELEKTROINSTALACYJNY AUTOMATYKA BUDYNKU DOMOFONY, WIDEODOMOFONY SERIA SERIA SERIA PROMOCJA! ZADZWOŃ!

18 18 LISTWY KONTROLNO-POMIAROWE FIRMY UNIBLOC TEL.: LISTWY KONTROLNO-POMIAROWE UNIBLOC Jedynym rozwiązaniem stworzenia układu pomiarowego przekładnik prądowy licznik lub analizator sieci w dzisiejszych czasach jest listwa kontrolno pomiarowa. Czy to pomiar pośredni, czy półpośredni listwa kontrolno pomiarowa jest gwarantem właściwej pracy układu, zapewnieniem prac serwisowych oraz bezpieczeństwa pracy. Prace serwisowe z listwą zapewniają możliwość wymiany lub naprawy układu pomiarowego bez uszkodzenia przekładników prądowych dzięki mostkom zintegrowanym z listwą. Listwy kontrolno pomiarowe mają zastosowanie w półpośrednich oraz pośrednich układach rozliczeniowych energii elektrycznej. TORY PRĄDOWE TORY PRĄDOWE OTWÓR DO ZAPLOMBOWANIA DANE TECHNICZNE LISTEW UNI-SKA: - napięcie znamionowe: 800 V, - dopuszczalne napięcie wytwarzane: 8kV CAT IV, - znamionowy przekrój: 16 mm 2, - połączenie za pomocą jednego kabla: 0, mm 2, - połączenie za pomocą dwóch kabli: 1,5...6mm 2, - test prądem: 76 A, - nominalna temperatura pracy: C, - stopień ochrony zgodny z EN : IP20, - złączka RB 8 według normy EN /A1 standard FDIS, - możliwa indywidualna konfiguracja modułów, - spadek napięcia dla prądu 5 A < 0,8 mv. ZWORKI OSŁONA ZACISKÓW TOR NEUTRALNY SZYNY DIN UNI-SKA 1 Listwa UNI-SKA 1 posiada 6 modułów prądowych, 3 moduły napięciowe i 1 moduł neutralny. Lista przeznaczona głównie do układów pomiarowych z jednym licznikiem energii. OPIS: - długość z listwą: 130mm, - szerokość: 70mm, - wysokość: 63mm, - znamionowy przekrój: 16mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe. Cena UNI-SKA 1 165,00 UNI-SKA 2 Listwa UNI-SKA 2 jest wyposażona w 12 modułów prądowych, 3 moduły napięciowe i 1 moduł neutralny. Listwa przeznaczona głównie do układów pomiarowych, w których występują oddzielnie liczniki energii czynnej i biernej. OPIS: - długość z listwą: 225mm, - szerokość: 114mm, - wysokość: 80mm, - znamionowy przekrój: 16mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe. Cena UNI-SKA 2 270,00 UNI-SKA 1 z bezpiecznikami Oprócz typowych właściwości listew UNI-SKA 1 zawiera dodatkowo 3 gniazda bezpiecznikowe do bezpiecznika ceramicznego (piaskowego) w obwodach napięciowych. Listwa nie wymaga oddzielnego zabezpieczenia obwodów napięciowych, dzięki czemu oszczędzamy na kosztach i miejscu układu pomiarowego. OPIS: - długość z listwą: 207mm, - szerokość: 145mm, - wysokość: 70mm, - znamionowy przekrój: 16mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe. Cena UNI-SKA 1 z bezpiecznikami 270,00

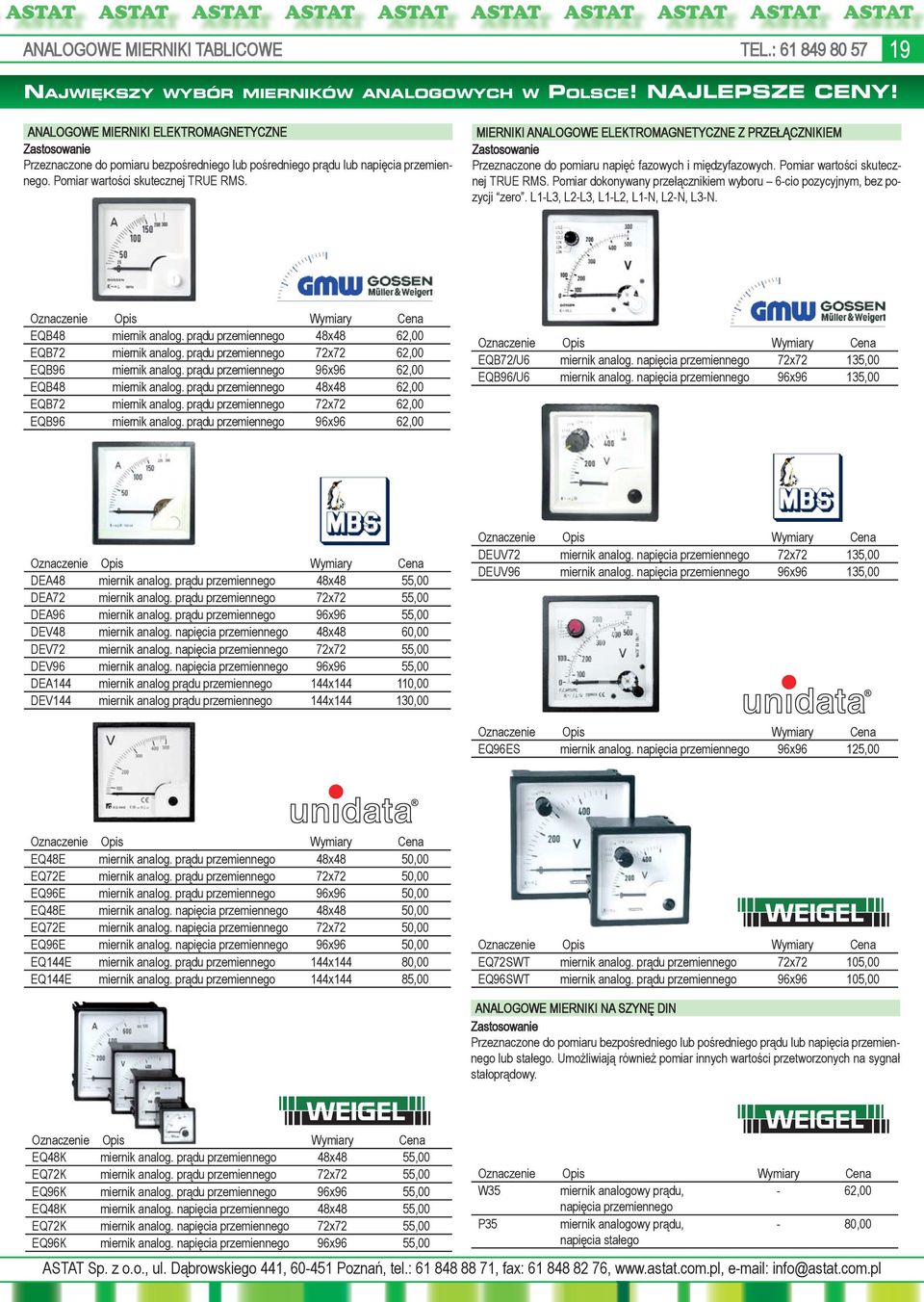

19 ANALOGOWE MIERNIKI TABLICOWE TEL.: NAJWIĘKSZY WYBÓR MIERNIKÓW ANALOGOWYCH W POLSCE! NAJLEPSZE CENY! 19 ANALOGOWE MIERNIKI ELEKTROMAGNETYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego. Pomiar wartości skutecznej TRUE RMS. MIERNIKI ANALOGOWE ELEKTROMAGNETYCZNE Z PRZEŁĄCZNIKIEM Zastosowanie Przeznaczone do pomiaru napięć fazowych i międzyfazowych. Pomiar wartości skutecznej TRUE RMS. Pomiar dokonywany przełącznikiem wyboru 6-cio pozycyjnym, bez pozycji zero. L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N. Opis Wymiary Cena EQB48 miernik analog. prądu przemiennego 48x48 62,00 EQB72 miernik analog. prądu przemiennego 72x72 62,00 EQB96 miernik analog. prądu przemiennego 96x96 62,00 EQB48 miernik analog. prądu przemiennego 48x48 62,00 EQB72 miernik analog. prądu przemiennego 72x72 62,00 EQB96 miernik analog. prądu przemiennego 96x96 62,00 Opis Wymiary Cena EQB72/U6 miernik analog. napięcia przemiennego 72x72 135,00 EQB96/U6 miernik analog. napięcia przemiennego 96x96 135,00 Opis Wymiary Cena DEA48 miernik analog. prądu przemiennego 48x48 55,00 DEA72 miernik analog. prądu przemiennego 72x72 55,00 DEA96 miernik analog. prądu przemiennego 96x96 55,00 DEV48 miernik analog. napięcia przemiennego 48x48 60,00 DEV72 miernik analog. napięcia przemiennego 72x72 55,00 DEV96 miernik analog. napięcia przemiennego 96x96 55,00 DEA144 miernik analog prądu przemiennego 144x ,00 DEV144 miernik analog prądu przemiennego 144x ,00 Opis Wymiary Cena DEUV72 miernik analog. napięcia przemiennego 72x72 135,00 DEUV96 miernik analog. napięcia przemiennego 96x96 135,00 Opis Wymiary Cena EQ96ES miernik analog. napięcia przemiennego 96x96 125,00 Opis Wymiary Cena EQ48E miernik analog. prądu przemiennego 48x48 50,00 EQ72E miernik analog. prądu przemiennego 72x72 50,00 EQ96E miernik analog. prądu przemiennego 96x96 50,00 EQ48E miernik analog. napięcia przemiennego 48x48 50,00 EQ72E miernik analog. napięcia przemiennego 72x72 50,00 EQ96E miernik analog. napięcia przemiennego 96x96 50,00 EQ144E miernik analog. prądu przemiennego 144x144 80,00 EQ144E miernik analog. prądu przemiennego 144x144 85,00 Opis Wymiary Cena EQ72SWT miernik analog. prądu przemiennego 72x72 105,00 EQ96SWT miernik analog. prądu przemiennego 96x96 105,00 ANALOGOWE MIERNIKI NA SZYNĘ DIN Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego lub stałego. Umożliwiają również pomiar innych wartości przetworzonych na sygnał stałoprądowy. Opis Wymiary Cena EQ48K miernik analog. prądu przemiennego 48x48 55,00 EQ72K miernik analog. prądu przemiennego 72x72 55,00 EQ96K miernik analog. prądu przemiennego 96x96 55,00 EQ48K miernik analog. napięcia przemiennego 48x48 55,00 EQ72K miernik analog. napięcia przemiennego 72x72 55,00 EQ96K miernik analog. napięcia przemiennego 96x96 55,00 W35 Opis miernik analogowy prądu, napięcia przemiennego miernik analogowy prądu, napięcia stałego Wymiary Cena - 62,00 P35-80,00

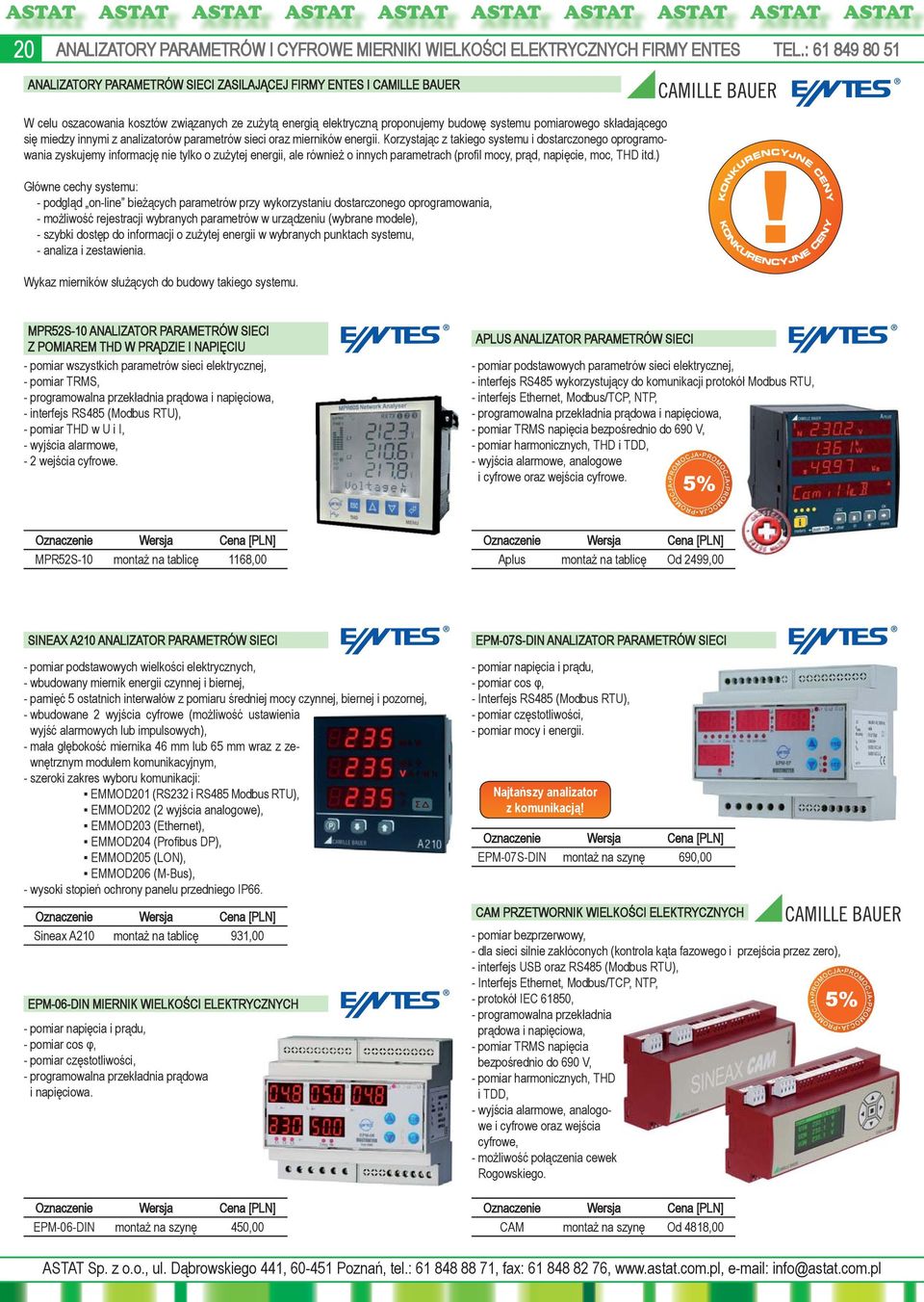

20 20 ANALIZATORY PARAMETRÓW I CYFROWE MIERNIKI WIELKOŚCI ELEKTRYCZNYCH FIRMY ENTES TEL.: ANALIZATORY PARAMETRÓW SIECI ZASILAJĄCEJ FIRMY ENTES I CAMILLE BAUER W celu oszacowania kosztów związanych ze zużytą energią elektryczną proponujemy budowę systemu pomiarowego składającego się miedzy innymi z analizatorów parametrów sieci oraz mierników energii. Korzystając z takiego systemu i dostarczonego oprogramowania zyskujemy informację nie tylko o zużytej energii, ale również o innych parametrach (profil mocy, prąd, napięcie, moc, THD itd.) Główne cechy systemu: - podgląd on-line bieżących parametrów przy wykorzystaniu dostarczonego oprogramowania, - możliwość rejestracji wybranych parametrów w urządzeniu (wybrane modele), - szybki dostęp do informacji o zużytej energii w wybranych punktach systemu, - analiza i zestawienia. Wykaz mierników służących do budowy takiego systemu. MPR52S-10 ANALIZATOR PARAMETRÓW SIECI Z POMIAREM THD W PRĄDZIE I NAPIĘCIU - pomiar wszystkich parametrów sieci elektrycznej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - pomiar THD w U i I, - wyjścia alarmowe, - 2 wejścia cyfrowe. APLUS ANALIZATOR PARAMETRÓW SIECI - pomiar podstawowych parametrów sieci elektrycznej, - interfejs RS485 wykorzystujący do komunikacji protokół Modbus RTU, - interfejs Ethernet, Modbus/TCP, NTP, - programowalna przekładnia prądowa i napięciowa, - pomiar TRMS napięcia bezpośrednio do 690 V, - pomiar harmonicznych, THD i TDD, - wyjścia alarmowe, analogowe i cyfrowe oraz wejścia cyfrowe. Wersja Cena [PLN] MPR52S-10 montaż na tablicę 1168,00 Wersja Cena [PLN] Aplus montaż na tablicę Od 2499,00 SINEAX A210 ANALIZATOR PARAMETRÓW SIECI - pomiar podstawowych wielkości elektrycznych, - wbudowany miernik energii czynnej i biernej, - pamięć 5 ostatnich interwałów z pomiaru średniej mocy czynnej, biernej i pozornej, - wbudowane 2 wyjścia cyfrowe (możliwość ustawienia wyjść alarmowych lub impulsowych), - mała głębokość miernika 46 mm lub 65 mm wraz z zewnętrznym modułem komunikacyjnym, - szeroki zakres wyboru komunikacji: EMMOD201 (RS232 i RS485 Modbus RTU), EMMOD202 (2 wyjścia analogowe), EMMOD203 (Ethernet), EMMOD204 (Profibus DP), EMMOD205 (LON), EMMOD206 (M-Bus), - wysoki stopień ochrony panelu przedniego IP66. Wersja EPM-06-DIN MIERNIK WIELKOŚCI ELEKTRYCZNYCH - pomiar napięcia i prądu, - pomiar cos φ, - pomiar częstotliwości, - programowalna przekładnia prądowa i napięciowa. Cena [PLN] Sineax A210 montaż na tablicę 931,00 Wersja Cena [PLN] EPM-06-DIN montaż na szynę 450,00 EPM-07S-DIN ANALIZATOR PARAMETRÓW SIECI - pomiar napięcia i prądu, - pomiar cos φ, - Interfejs RS485 (Modbus RTU), - pomiar częstotliwości, - pomiar mocy i energii. Najtańszy analizator z komunikacją! Wersja Cena [PLN] EPM-07S-DIN montaż na szynę 690,00 CAM PRZETWORNIK WIELKOŚCI ELEKTRYCZNYCH - pomiar bezprzerwowy, - dla sieci silnie zakłóconych (kontrola kąta fazowego i przejścia przez zero), - interfejs USB oraz RS485 (Modbus RTU), - Interfejs Ethernet, Modbus/TCP, NTP, - protokół IEC 61850, - programowalna przekładnia prądowa i napięciowa, - pomiar TRMS napięcia bezpośrednio do 690 V, - pomiar harmonicznych, THD i TDD, - wyjścia alarmowe, analogowe i cyfrowe oraz wejścia cyfrowe, - możliwość połączenia cewek Rogowskiego. Wersja Cena [PLN] CAM montaż na szynę Od 4818,00

21 ELEKTRONICZNY LICZNIK ENERGII FIRMY APPLIED METERS TEL.: ELEKTRONICZNY LICZNIK ENERGII Z LICZYDŁEM BĘBENKOWYM I LCD Elektroniczny licznik energii czynnej DDS-1Y-L oraz DDS-1Y-M mierzą energię w sieci 1-fazowej. Są przystosowane do montażu na szynę DIN 35 mm. Pomiar energii jest dokonywany zgodnie z normą IEC Pobierana energia jest wyświetlana na wskaźniku bębenkowym (DDS-1Y-M) w ilości cyfr 5+1 lub na wskaźniku LCD (DDS-1Y-L) w ilości cyfr 5+2. Licznik posiada wyjście impulsowe, które może być wykorzystane do dalszego przesyłania informacji o zużytej energii. - wyjście impulsowe, - klasa dokładności 1, - obudowa modułowa o szerokości 1 modułu, - zakres temperatury pracy -20 C do +65 C, - pomiar bezpośredni do 45 A. ELEKTRONICZNY LICZNIK ENERGII Z LICZYDŁEM BĘBENKOWYM Elektroniczny licznik energii czynnej DTS-353-M mierzy energię w sieci 3-fazowej, 4-przewodowej, jest montowany na szynę DIN 35 mm. Pomiar energii jest dokonywany zgodnie z normą IEC Pobierana energia jest wyświetlana na wskaźniku bębenkowym w ilości cyfr 6+1. Licznik posiada wyjście impulsowe, które może być wykorzystane do dalszego przesyłania informacji o zużytej energii. - klasa dokładności 1, - wyjście impulsowe, - pomiar bezpośredni 100 A, - zakres temperatury pracy -20 C do +55 C, - obudowa modułowa o szerokości 7 modułów. Wersja Cena [PLN] DDS-1Y-M bezpośredni 5 (45 )A 131,00 DDS-1Y-L bezpośredni 5 (45 )A 148,00 Wersja Cena [PLN] DTS-353-M bezpośredni 10 (100 )A 370,00 ELEKTRONICZNY LICZNIK ENERGII Z LICZYDŁEM LCD Elektroniczny licznik energii czynnej i biernej AMT B0x-MR4TR mierzy energię w sieci 3-fazowej, 4-przewodowej, jest montowany na szynę DIN 35 mm. Pomiar energii jest dokonywany zgodnie z normą IEC/EN i IEC/EN Pobierana energia jest wyświetlana na wskaźniku LCD. Licznik umożliwia również wyświetlanie dodatkowych parametrów takich jak: wartości skuteczne prądów i napięć, przerwy w poszczególnych fazach itd. - klasa dokładności 1 dla energii czynnej i 2 dla energii biernej, - pomiar pośredni, - obudowa modułowa o szerokości 7 modułów, - wyjście impulsowe, - programowanie licznika sondą AMOS-USB. Wersja Cena [PLN] AMT B0X-MR4TR pośredni 1270,00 ELEKTRONICZNY LICZNIK ENERGII Z LICZYDŁEM LCD Elektroniczny licznik energii czynnej AMT B0x-xAxTx mierzy energię w sieci 3-fazowej, 4-przewodowej, jest montowany na szynę DIN 35 mm. Pomiar energii jest dokonywany zgodnie z normą IEC/EN i IEC/EN , EN , EN oraz spełnia wymogi Dyrektywy Parlamentu Europejskiego i Rady 2004/22/ES (MID). Pobierana energia jest wyświetlana na wskaźniku LCD. - klasa dokładności 1, - wbudowany wewnętrzny zegar, - wbudowane 4 taryfy sterowane wewnętrznym zegarem, - wbudowany kalendarz, automatyczna zmiana czasu letniego na zimowy i odwrotnie, - wbudowana tabela świąt, - obudowa modułowa o szerokości 7 modułów, - wyjście impulsowe, - programowanie licznika sondą AMOS-USB, - zatwierdzenie MID, - zakres temperatury pracy -20 C do +55 C. Wersja Cena [PLN] AMT B03-FA4T pośredni 640,00 AMT B0C-FA4T bezpośredni do 65 A 640,00 ELEKTRONICZNY LICZNIK ENERGII Z LICZYDŁEM LCD Elektroniczny licznik energii czynnej AMS B1X-Ax mierzy energię w sieci 1-fazowej, jest montowany na tablicę lub szynę DIN 35 mm. Pomiar energii jest dokonywany zgodnie z normą IEC/EN i IEC/EN , EN , EN oraz spełnia wymogi Dyrektywy Parlamentu Europejskiego i Rady 2004/22/ES (MID). Pobierana energia jest wyświetlana na wskaźniku LCD. - klasa dokładności 1, - pomiar pośredni i bezpośredni, - wyjście impulsowe, - wbudowane 4 taryfy sterowane wewnętrznym zegarem, - programowanie licznika sondą AMOS-USB, - zatwierdzenie MID. ELEKTRONICZNY LICZNIK ENERGII Z LICZYDŁEM LCD Elektroniczny licznik energii czynnej i biernej AMT B1X-FAxTx mierzy energię w sieci 3-fazowej, 4-przewodowej jest montowany na tablicę lub szynę DIN 35 mm. Pomiar energii jest dokonywany zgodnie z normą IEC/EN i IEC/EN , EN , EN oraz spełnia wymogi Dyrektywy Parlamentu Europejskiego i Rady 2004/22/ES (MID). Pobierana energia jest wyświetlana na wskaźniku LCD. - klasa dokładności 1, - pomiar pośredni i bezpośredni, - wbudowany wewnętrzny zegar, - wbudowane 4 taryfy sterowane wewnętrznym zegarem, - wyjście impulsowe, - programowanie licznika sondą AMOS-USB, - zatwierdzenie MID. Wersja Cena [PLN] AMS B13-FA1 pośredni 270,00 AMS B1D-FA1 bezpośredni do 65A 270,00 Wersja Cena [PLN] AMT B13-FA4T pośredni 522,00 AMT B1B-FA4T bezpośredni do 65A 522,00
