1 ELPOREX Sp. z o.o. MIERNIKI PARAMETRÓW SIECI ELEKTRYCZNYCH PM Progress PM Advanced

2 PM Progress PM-Progress wielofunkcyjny miernik parametrów sieci elektrycznych Obudowa DIN 96 Prosty montaż i obsługa Ekran LCD z podświetleniem Opcjonalne moduły Plug-in True RMS measurement Programowane współczynniki dla przetworników prądowych CT Pomiar 17 parametrów elektrycznych włącznie z harmonicznymi Pomiar harmonicznych do 31 Zasilanie VAC Miernik PM-Progress może być instalowany w następujących sieciach: 1 fazowe, 2 przewodowe 3 fazowe, 3 przewodowe 3 fazowe, 4 przewodowe Miernik PM-Progress może być wyposażony w dwie opcje : Wyjście impulsowe Port komunikacji cyfrowej Pulpit obsługi miernika posiada: 4 przyciski funkcyjne 15 ekranów

3 Miernik PM-Progress spełnia następujące normy: IEC IEC IEC RoHS compliant Prąd wejściowy Zakres bezpośrednio 0-5A powyżej przez przekładnik prądowy CT Przeciążenie prądowe do 120% Pobór mocy < 0.2 VA na fazę Napięcie wejściowe Zakres VAC (L-N), VAC (L-L) Częstotliwość Hz Przeciążalność 120% Pozostałe parametry Zasilanie pomocnicze (AUX) VAC +/-10% VDC +/-20% Wyświetlacz LCD 76 mm x 6 6mm Całkowity pobór mocy < 8 VA Temperatura pracy -10 C ~ 55 C Temperatura przechowywania -20 C ~ 70 C Wilgotność względna 0 ~ 90 %RH Waga 300 g Wymiary panelu frontowego : 96 x 96x 59.1 mm DOKŁADNOŚĆ POMIAROWA Napięcie 0.5 % Prąd0.5 % Prąd zerowy wyliczony (A) 4% Współczynnik mocy 1% Częstotliwość 0.1 Hz Moc czynna +/- 1% zakresu Moc bierna +/- 1% zakresu Moc pozorna +/- 1% zakresu Energia czynna Class 1 (IEC ) Ener5gia bierna +/- 1% zakresu Harmoniczne THD 1% do 31 Czas reakcji 1 sec MODUŁY OPCJONALNE Wyjście impulsowe KWh lub KVARh Modbus RS485

4 PM Advanced Miernik PM-Advanced jest wielofunkcyjnym miernikiem parametrów sieci elektrycznych, który posiada podstawowe n/w cechy: Wyświetlacz LCD Pomiar w czasie rzeczywistym : U, I, P, Q, S, cos, F, kwh, kvar Pomiar ponad 60 parametrów elektrycznych 2x port RS-485 Modbus RTU 2 x wyjście impulsowe Rejestracja danych Max/min Wiele modułów opcjonalnych Miernik spełnia następujące normy: IEC :1995 (GB/T ) IEC :1995 (GB/T ) IEC :1995 (GB/T ) IEC :1990 (GB/T ) IEC60687(GB/T ) C1268(GB/T ) IEC (GB/T ) IEC (GB/T ) Pomiar w czasie rzeczywistym Napięcia fazowe Napięcie międzyfazowe Prądy fazowe Moc czynną Moc bierną Moc pozorną Częstotliwość Współczynnik mocy

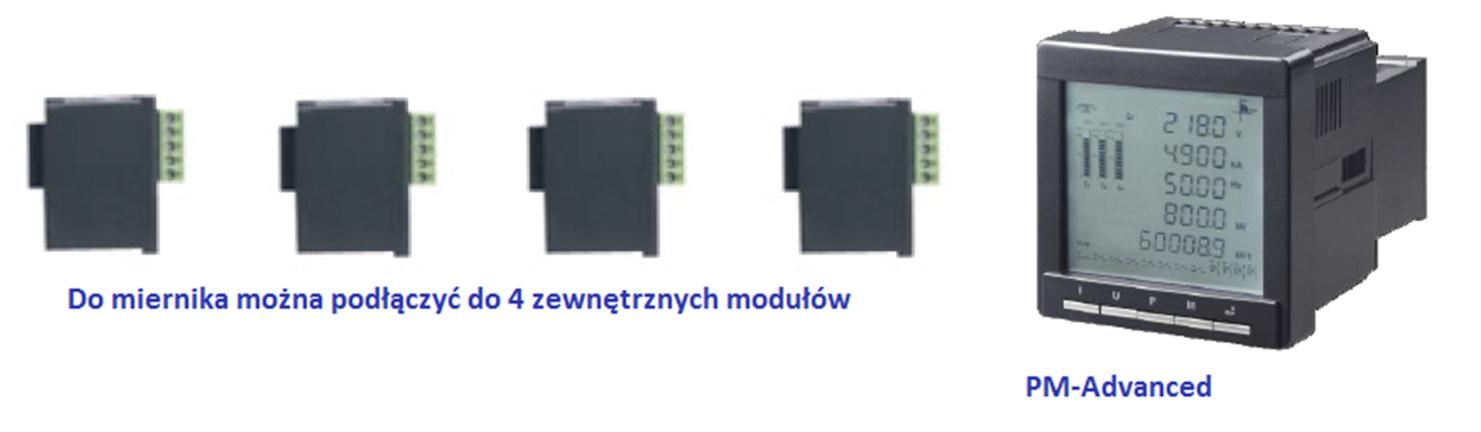

5 Odczyt energii Energia czynna importowana / eksportowana Energia bierna importowana / eksportowana Rachunek wielotaryfowy Czas wyświetlany Czas rzeczywisty rok/miesiąc/dzień/godzina/minuta/sekunda Komunikacja RS-485 Modbus-RTU MODUŁY OPCJI DODATKOWYCH Wejścia cyfrowe - 8 kanałów Wyjścia przekaźnikowe 4 programowalne Wyjścia analogowe 4 programowalne 4-20mA lub 0-5V Moduł rejestracji danych - Napięcie/Prąd/Harmoniczne pojemność 8 GB Moduł analizy harmonicznych Całkowite harmoniczne Prądu/Napięcia 3-fazowe, 1-fazowe, neutral, parzyste/nieparzyste od 2 do 63, współczynnik prądu K Moduł komunikacji Profibus Moduł Ethernet 10M/100M adaptable, TCP/IP, Visit Webpage, wysyłanie i rejestrowanych informacji o zdarzeniach

6 DOKŁADNOŚĆ POMIARU Napięcie 0 ~ KV Class 0.2 Prąd 0 ~ KVA Class 0.2 Współczynnik mocy -1 ~ +1 Class 1 Częstotliwość 45 ~ 65 Hz 0.01 Hz Moc czynna MW Class 0.5 Moc bierna MVar Class 0.5 Moc pozorna MVA Class 0.5 Zapotrzebowanie na moc czynna MW Class 1 Zapotrzebowanie na moc bierna MVar Class 1 Energia czynna MWh Class 0.5 Energia bierna Mvarh Class 1 Kąt fazowy Class 2 Harmoniczna prądu % 0-100% Class 2 Harmoniczna napięcia % 0-100% Class 2 POZOSTAŁE PARAMETRY Napięcie zasilanie VAC/DC VAC/DC Wyświetlacz LCD D 76mm x 66mm Pamięć wewnętrzna 2GB Pobór mocy < 8 VA Temperatura pracy -20 C ~ 60 C Temperatura przechowywania -40 C ~ 85 C Wilgotność względna 5 ~ 85 %RH Zapylenie Class 2 Wymiary : miernik 96 x 96 x 78 mm ; miernik + moduły opcji : 9 6x 96 x 122 mm Wymiary otworu montażowego : 91 x 91 mm ELPOREX sp. z o.o. CRE TECHNOLOGY ul. Dworcowa Biot - FRANCE Bydgoszcz tel. : tel/fax : biuro@elporex.pl info@elporex.com.pl Web :
