1 NOWE PRZEKŁADNIKI W OFERCIE FIRMY ASTAT

2 SPIS TREŚCI CCT KBR Przekładnik prądowy do pomiaru prądu stałego i przemiennego Przekładnik z otwieranym rdzeniem CCT 31.3 RMS CCT 31.3 I CCT 31.3 U 4-9 KBR 18 KBR CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL ASRD Przekładnik trójfazowy CTB CTB CTB CTB CTB CTB ASRD ASRD (E)AS (E)ASK ASK Przelotowy przekładnik prądowy do Slim Line. Przelotowy przekładnik prądowy (E)AS (E)ASK ASK ASK ASG Wielordzeniowy przekładnik prądowy z rdzeniem pomiarowym i ochronnym SWMU Przekładnik prądowy ze zintegrowanym przetwornikiem ASG 106 ASG SWMU SWMU TELEFONY KONTAKTOWE

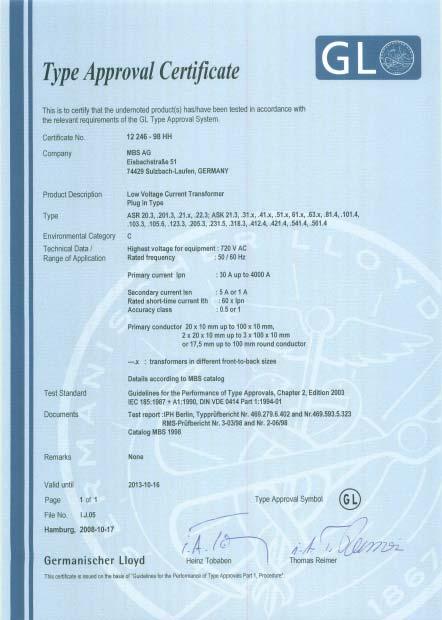

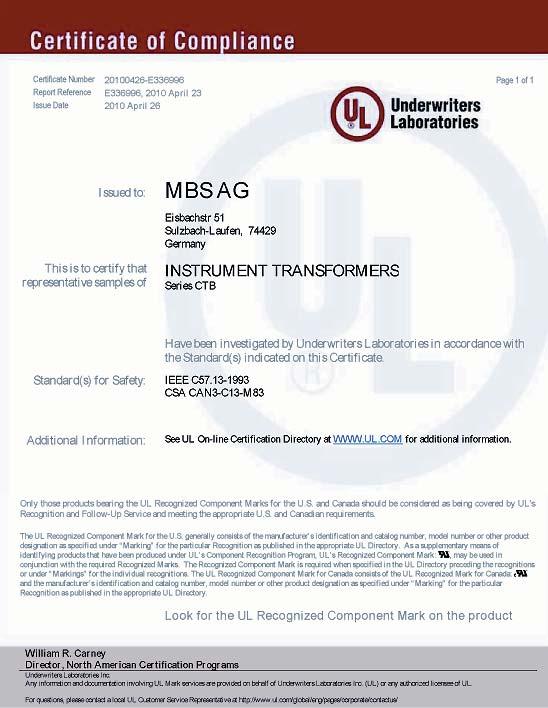

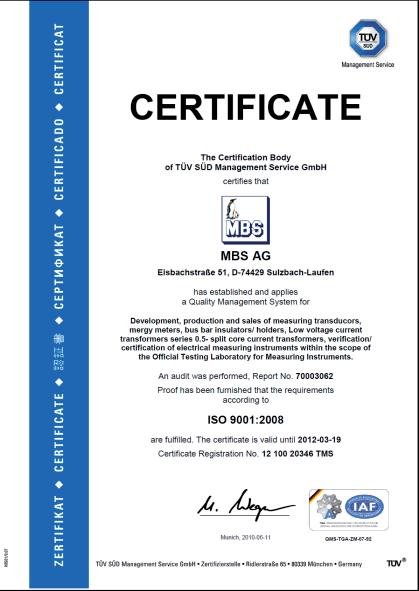

3 CERTYFIKATY 3

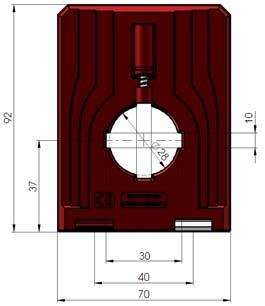

4 CCT 31.3 RMS Przekładnik prądowy do pomiaru prądu stałego i przemiennego - do analizy i monitorowania sieci, - do pomiaru w sieciach niesinusoidalnych i odkształconych - oraz jako przetwornik prądowy dla wejścia stałoprądowego kart SPS Wymiary Zgodność z normami: Podłączenia: szyna: 30x10 mm kabel: Ø28 mm długość: 70 mm wysokość: 92 mm szerokość: 48 mm DIN EN 50178, 1997 VDE 0160 U H + 0 (Ground) I A Zaciski sprężynowe przekrój przyłączanych przewodów: mm² Dane techniczne: Zakres pomiarowy: A DC / A I eff AC, zależy od typu! (Znamionowe zakresy prądowe dostosowane do standardowych wartości zgodnych z IEC) Częstotliwość pomiarowa: DC, lub 20 Hz 6 khz AC, współ. szczytu 4 Wyjście prądowe: 4 20 ma DC Max. rezystancja obciążenia wyjścia prądowego: 300 Ω Dokładność: 1.0 % Znamionowe maks. napięcie pracy Um: 1.2 kv Znamionowe napięcie izolacji: 6 kv, U eff, 50 Hz, 1 min. Napięcie pomocnicze: 24 V ± 15 % DC, nieregulowalne Znamionowy prąd cieplny ciągły: 1.2 x I N Czas odpowiedzi skokowej (90% IPN, di/dt= 100A/μs): < 500 ns Przekładnia: 1:3000 Prędkość narastania sygnału di/dt: > 100 A / μs izolacji: E Max. temperatura uzwojenia pierwotnego: 100 C Temperatura pracy: -25 C < T U < +60 C Temperatura przechowywania: -40 C < T L < +90 C 4

5 Działanie przekładnika CCT 31.3 RMS: Wyindukowany w uzwojeniu wtórnym prąd, proporcjonalny do strumienia magnetycznego, jest rejestrowany przez element półprzewodnikowy. Elektroniczny przetwornik wbudowany w urządzenie zamienia wartość skuteczną mierzonej zmiennej w proporcjonalną wartość wyjściowego sygnału prądowego DC. Obliczenia rzeczywistej wartości skutecznej są realizowane poprzez mikroprocesor wbudowany w urządzenie. Indukcyjny, bezstykowy pomiar zapewnia galwaniczną izolację sygnału wyjściowego. Przyłączenie obwodów zewnętrznych do przekładnika realizowane jest przez 4-biegunowy zacisk sprężynowy. Zacisk ten umożliwia podłączenie przewodów o przekroju do 2.5 mm². Część elektroniczna przekładnika wymaga zasilania napięciem pomocniczym 24 V DC. Zalety przekładnika CCT 31.3 RMS: Pomiar zarówno prądu stałego jak i przemiennego za pomocą jednego urządzenia. Dokładne wyliczenie rzeczywistej wartości skutecznej praktycznie każdego przebiegu czasowego mierzonego prądu przez zintegrowany układ mikroprocesorowy. Duży zakres częstotliwości pracy: 0 Hz (DC) lub 20 Hz 6 khz (AC). Duże bezpieczeństwo elektryczne dzięki galwanicznej izolacji pomiaru. Proste i bezpieczne przyłączanie obwodów zewnętrznych dzięki zastosowaniu zacisków sprężynowych. Bezpośredni montaż na szynie prądowej za pomocą śrub mocujących. Montaż na szynie DIN 35mm za pomocą dodatkowych elementów mocujących. Wysoka klimatyczna i mechaniczna wytrzymałość dzięki całkowitemu utwardzeniu elementów elektronicznych Charakterystyka przetwarzania przekładnika CCT 31.3 RMS: Typ pierwotny [A] Nr katalogowy Wyjście prądowe CCT 31.3 RMS mA DC

6 CCT 31.3 I Przekładnik prądowy do pomiaru prądu stałego i przemiennego - do analizy i monitorowania sieci, - do pomiaru w sieciach niesinusoidalnych i odkształconych Wymiary Zgodność z normami: Podłączenia: szyna: 30x10 mm kabel: Ø28 mm długość: 70 mm wysokość: 92 mm szerokość: 48 mm DIN EN 50178, 1997 VDE 0160 U H + U H - 0 (Ground) I A Zaciski sprężynowe przekrój przyłączanych przewodów: mm² Dane techniczne: Zakres pomiarowy: A DC / A I eff AC, zależy od typu! (Znamionowe zakresy prądowe dostosowane do standardowych wartości zgodnych z IEC) Częstotliwość pomiarowa: khz Wyjście prądowe dla pomiaru prądu AC: AC: 0 ± ma I eff, (± 20 ma IPeak) Wyjście prądowe dla pomiaru prądu DC: DC: 0 ± 20 ma Max. rezystancja obciążenia wyjścia prądowego: 300 Ω Dokładność: 0,5 % Znamionowe maks. napięcie pracy Um: 1.2 kv Znamionowe napięcie izolacji: 6 kv, U eff, 50 Hz, 1 min. Napięcie pomocnicze: ± V DC, nieregulowalne Znamionowy prąd cieplny ciągły: 1.2 x I N Czas odpowiedzi skokowej (90% IPN, di/dt= 100A/μs): < 500 ns Przekładnia: 1:3000 Prędkość narastania sygnału di/dt: > 100 A / μs izolacji: E Max. temperatura uzwojenia pierwotnego: 100 C Temperatura pracy: -25 C < T U < +60 C Temperatura przechowywania: -40 C < T L < +90 C 6

7 Działanie przekładnika CCT 31.3 I: Wyindukowany w uzwojeniu wtórnym prąd, proporcjonalny do strumienia magnetycznego, jest rejestrowany przez element półprzewodnikowy. Elektroniczny sterownik wbudowany w urządzenie zamienia sygnał z elementu półprzewodnikowego w sygnał prądowy, wprost proporcjonalny do mierzonej wartości. Indukcyjny, bezstykowy pomiar zapewnia galwaniczną izolację sygnału wyjściowego. Przyłączenie obwodów zewnętrznych do przekładnika realizowane jest przez 4-biegunowy zacisk sprężynowy. Zacisk ten umożliwia podłączenie przewodów o przekroju do 2.5 mm². Część elektroniczna przekładnika wymaga zasilania napięciem pomocniczym ± 12 V. Zalety przekładnika CCT 31.3 I: Pomiar zarówno prądu stałego jak i przemiennego za pomocą jednego urządzenia. Dowolne przebiegi czasowe mierzonego prądu są odwzorowane proporcjonalnie. Duży zakres częstotliwości pracy: 0 Hz (DC) 100 khz (AC). Duże bezpieczeństwo elektryczne dzięki galwanicznej izolacji pomiaru. Proste i bezpieczne przyłączanie obwodów zewnętrznych dzięki zastosowaniu zacisków sprężynowych. Bezpośredni montaż na szynie prądowej za pomocą śrub mocujących. Montaż na szynie DIN 35mm za pomocą dodatkowych elementów mocujących. Wysoka klimatyczna i mechaniczna wytrzymałość dzięki całkowitemu utwardzeniu elementów elektronicznych Charakterystyka przetwarzania przekładnika CCT 31.3 I: Typ pierwotny [A] Nr katalogowy Wyjście prądowe CCT 31.3 I /-20mA

8 CCT 31.3 U Przekładnik prądowy do pomiaru prądu stałego i przemiennego - do analizy i monitorowania sieci, - do pomiaru w sieciach niesinusoidalnych i odkształconych Wymiary Zgodność z normami: Podłączenia: szyna: 30x10 mm kabel: Ø28 mm długość: 70 mm wysokość: 92 mm szerokość: 48 mm DIN EN 50178, 1997 VDE 0160 U H + U H - 0 (Ground) I A Zaciski sprężynowe przekrój przyłączanych przewodów: mm² Dane techniczne: Zakres pomiarowy: A DC / A I eff AC, zależyod typu! (Znamionowe zakres prądowe dostosowane do standardowych wartości zgodnych z IEC) Częstotliwość pomiarowa: khz Wyjście napięciowe: DC/AC: 2.5 ± 1 V Min. rezystancja obciążenia wyjścia napięciowego: > 100 kω Dokładność: 0,5 % Znamionowe maks. napięcie pracy Um: 1.2 kv Znamionowe napięcie izolacji: 6 kv, U eff, 50 Hz, 1 min. Napięcie pomocnicze: ± V DC, nieregulowalne Znamionowy prąd cieplny ciągły: 1.2 x I N Czas odpowiedzi skokowej (90% IPN, di/dt= 100A/μs): < 500 ns Przekładnia: 1:3000 Prędkość narastania sygnału di/dt: > 100 A / μs izolacji: E Max. temperatura uzwojenia pierwotnego: 100 C Temperatura pracy: -25 C < T U < +60 C Temperatura przechowywania: -40 C < T L < +90 C 8

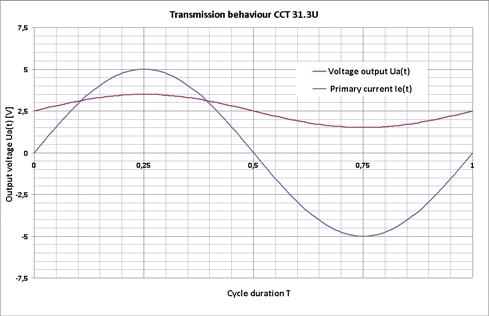

9 Działanie przekładnika CCT 31.3 U: Wyindukowany w uzwojeniu wtórnym prąd, proporcjonalny do strumienia magnetycznego, jest rejestrowany przez element półprzewodnikowy. Elektroniczny sterownik wbudowany w urządzenie zamienia sygnał z elementu półprzewodnikowego w sygnał prądowy, wprost proporcjonalny do mierzonej wartości. Indukcyjny, bezstykowy pomiar zapewnia galwaniczną izolację sygnału wyjściowego. Przyłączenie obwodów zewnętrznych do przekładnika realizowane jest przez 4-biegunowy zacisk sprężynowy. Zacisk ten umożliwia podłączenie przewodów o przekroju do 2.5 mm². Część elektroniczna przekładnika wymaga zasilania napięciem pomocniczym ± 12 V. Zalety przekładnika CCT 31.3 U: Pomiar zarówno prądu stałego jak i przemiennego za pomocą jednego urządzenia. Dowolne przebiegi czasowe mierzonego prądu są odwzorowane proporcjonalnie. Duży zakres częstotliwości pracy: 0 Hz (DC) 100 khz (AC). Duże bezpieczeństwo elektryczne dzięki galwanicznej izolacji pomiaru. Proste i bezpieczne przyłączanie obwodów zewnętrznych dzięki zastosowaniu zacisków sprężynowych. Bezpośredni montaż na szynie prądowej za pomocą śrub mocujących. Montaż na szynie DIN 35mm za pomocą dodatkowych elementów mocujących. Wysoka klimatyczna i mechaniczna wytrzymałość dzięki całkowitemu utwardzeniu elementów elektronicznych Charakterystyka przetwarzania przekładnika CCT 31.3 U: Typ pierwotny [A] Nr katalogowy Wyjście prądowe CCT 31.3 U U a = 2,5 +/-1 V

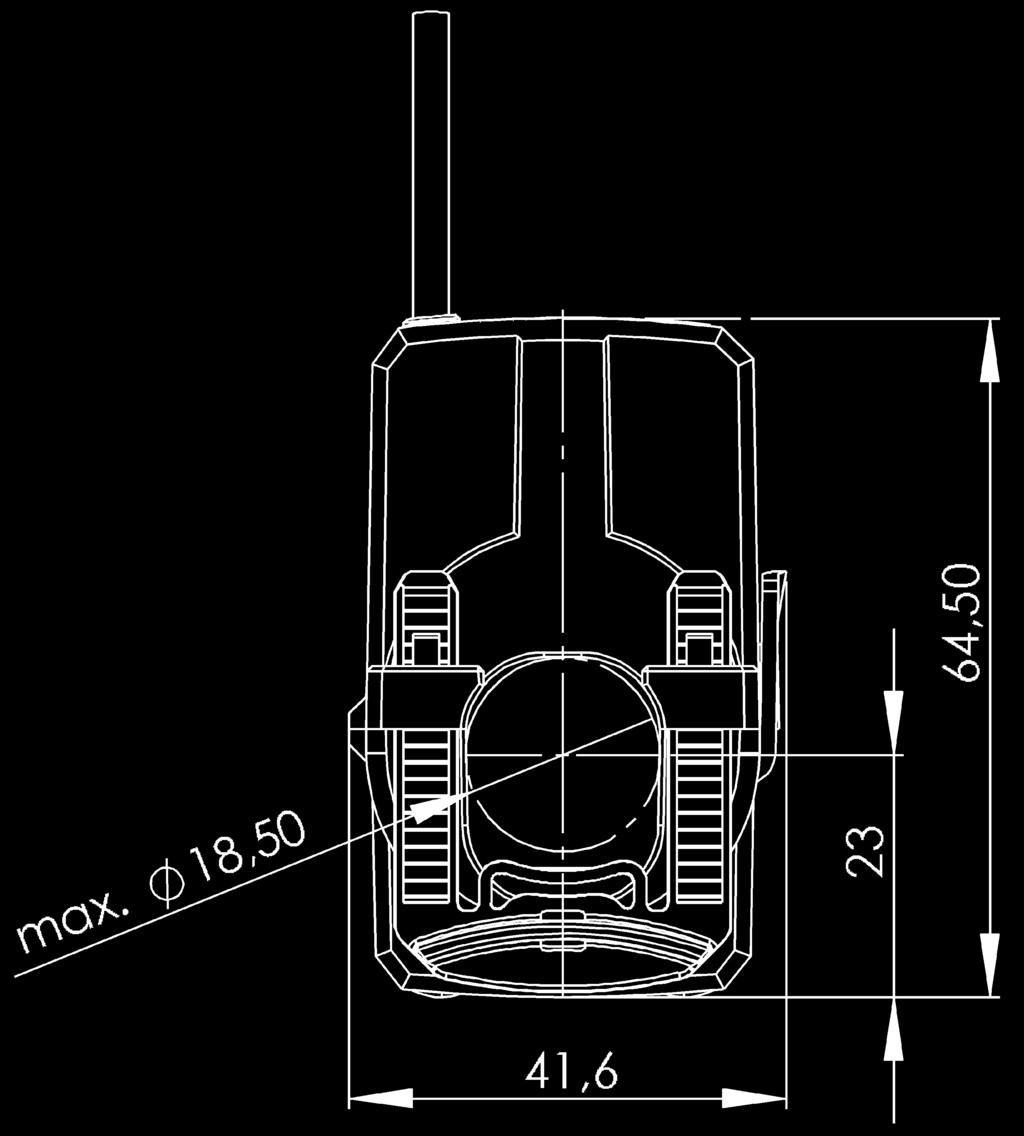

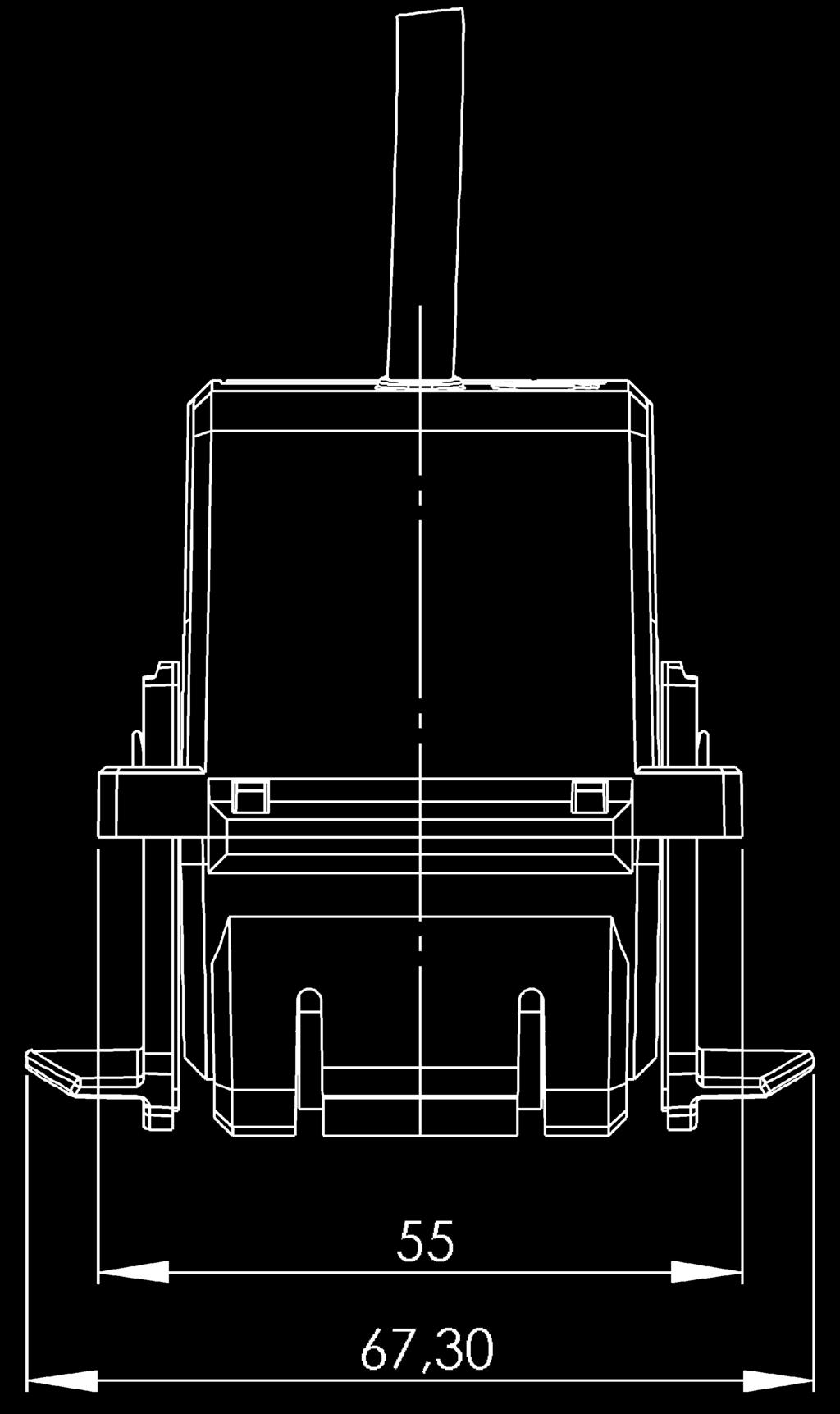

10 KBR 18 Przekładnik prądowy z otwieranym rdzeniem średnica otworu: 18.5 mm długość: 41.6 mm wysokość: 64.5 mm szerokość wraz z zaciskami mocującymi: 67.3 mm Znamionowy prąd cieplny ciągły: 1.2 x I N Znamionowy prąd cieplny krótkotrwały: 60 x I N, 1 sek. Maksymalne napięcie pracy U m : 0.72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Znamionowa częstotliwość: 50 Hz izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje o naszym nowym przekładniku z otwieranym rdzeniem KBR 18: Przekładnik z otwieranym rdzeniem składa się z dwóch części. Przekładniki z otwieranymi rdzeniami są najczęściej używane ze względu na łatwy montaż w już istniejących instalacjach bez przerywania obwodu pierwotnego Przekładnik z otwieranym rdzeniem KBR 18 został zaprojektowany przede wszystkim do łatwego montażu i obsługi w trudno dostępnych miejscach. Łatwy system łączenia części rdzenia umożliwia montaż przekładnika jedną ręką. W dostawie z 2.5 m przewodami przyłączeniowymi 2x0.75 mm². Inne długości przewodów przyłączeniowych na zamówienie. Standardowe wyjście prądowe: 1A AC Przy zastosowaniu jako przetwornik prądowy przekładnik KBR 18 jest opcjonalnie dostarczany z wyjściem napięciowym mv AC Zakres prądowy: A dokładności: 1 i 3 Zestawienie Wyjście 1 A AC mv AC dokładności dokładności Moc pierwotny [ VA ] 3FS5 1FS5 pierwotny 3 [ A ] [ A ] , , ,

11 KBR 32 Przekładnik prądowy z otwieranym rdzeniem średnica otworu: 32.5 mm długość: 59.2 mm wysokość: 96.4 mm szerokość wraz z zaciskami mocującymi: 89.2 mm Znamionowy prąd cieplny ciągły: 1.2 x I N Znamionowy prąd cieplny krótkotrwały: 60 x I N, 1 sek. Maksymalne napięcie pracy U m : 0.72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Znamionowa częstotliwość: 50 Hz izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje o naszym nowym przekładniku z otwieranym rdzeniem KBR 32: Przekładnik z otwieranym rdzeniem składa się z dwóch części. Przekładniki z otwieranymi rdzeniami są najczęściej używane ze względu na łatwy montaż w już istniejących instalacjach bez przerywania obwodu pierwotnego Przekładnik z otwieranym rdzeniem KBR 32 został zaprojektowany przede wszystkim do łatwego montażu i obsługi w trudno dostępnych miejscach. Łatwy system łączenia części rdzenia umożliwia montaż przekładnika jedną ręką. W dostawie z 2.5 m przewodami przyłączeniowymi 2x0.75 mm². Inne długości przewodów przyłączeniowych na zamówienie. Standardowe wyjście prądowe:1a AC Przy zastosowaniu jako przetwornik prądowy przekładnik KBR 32 jest opcjonalnie dostarczany z wyjściem napięciowym mv AC Zakres prądowy: A dokładności: 1 i 3 Zestawienie Wyjście 1 A AC mv AC dokładności dokładności Moc pierwotny pierwotny [ VA ] 3FS5 1FS5 3 [ A ] [ A ] 100 2,

12 CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL Szyna pierwotna 1: 30x10 mm Szyna pierwotna 2: 25x12 mm Szyna pierwotna 3: 20x20 mm Śrenica otworu: 26 mm Szerokość: 60 mm Wysokość: 80.5 mm Głębokość: 52 mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x I N, 1 s. Maksymalne napięcie pracy U m : 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz izolacji: E Zgodność z normą EN 60044/1 12 Dalsze informacje: Pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E Nowatorskie połączenie sprężynowe typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dla prądów pierwotnych z zakresu od 50 A do 750 A Klasy dokładności 3 i 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0, odporna na ogień Zestawienie wtórny 5A 1A dokładności Moc VA pierwotny A dokładności , , , , , ,

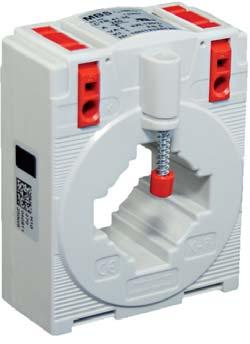

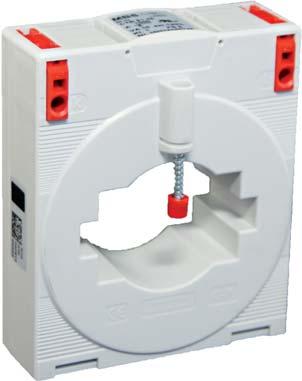

13 CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL Szyna pierwotna 1: 40x10 mm Szyna pierwotna 2: 30x15 mm Średnica otworu: 32 mm Szerokość: 70 mm Wysokość: 91 mm Głębokość: 52 mm Dalsze informacje: Pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E Nowatorskie połączenie sprężynowe typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dla prądów pierwotnych z zakresu od 75 A do 1000 A Klasy dokładności 3 i 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0, odporna na ogień Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x IN, 1s. Maksymalne napięcie pracy U m : 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz izolacji: E Zgodność z normą EN 60044/1 Zestawienie wtórny 5A 1A pierwotny A Moc VA dokładności dokładności , , , , ,

14 CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL Szyna pierwotna 1: 50x12 mm Szyna pierwotna 2: 40x30 mm Średnica otworu: 44 mm Szerokość: 85 mm Wysokość: mm Głębokość: 52 mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x I N, 1 s. Maksymalne napięcie pracy U m : 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz izolacji: E Zgodność z normą EN 60044/1 Dalsze informacje: Pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E Nowatorskie połączenie sprężynowe typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dla prądów pierwotnych z zakresu od 100 A do 1250 A dokładności 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0, odporna na ogień Zestawienie wtórny 5A 1A dokładności dokładności Moc VA pierwotny A , , ,

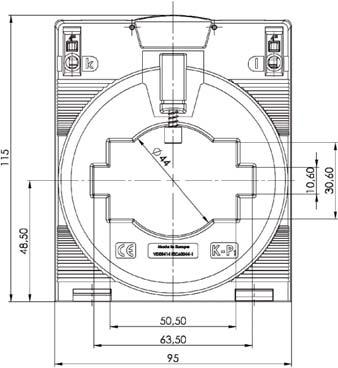

15 CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL Szyna pierwotna 1: 63x10 mm Szyna pierwotna 2: 50x30 mm Średnica otworu: 44 mm Szerokość: 95 mm Wysokość: 115 mm Głębokość: 52 mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x I N, 1 s. Maksymalne napięcie pracy Um: 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz izolacji: E Zgodność z normą EN 60044/1 Dalsze informacje: Pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E Nowatorskie połączenie sprężynowe typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dla prądów pierwotnych z zakresu od 200 A do 1600 A dokładności 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0, odporna na ogień Zestawienie wtórny 5A 1A dokładności dokładności pierwotny A Moc VA ,

16 CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL Szyna pierwotna 1: 80 x 10 mm Szyna pierwotna 2: 60 x 30 mm Okrągły przewodnik: 55 mm Szerokość: 120 mm Wysokość: 135 mm Głębokość: 52 mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x I N, 1 s. Maksymalne napięcie pracy U m : 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 min. Częstotliwość pracy 50 Hz izolacji: E Zgodność z normą EN 60044/1 16 Dalsze informacje: Pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E Nowatorskie połączenie sprężynowe typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dla prądów pierwotnych z zakresu od 100 A do 1250 A dokładności 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0, odporna na ogień Zestawienie wtórny 5A 1A dokładności dokładności Moc VA pierwotny A

17 CTB Przekładnik prądowy ze złączem sprężynowym i certyfikatem UL Szyna pierwotna 1: 80 x 10 mm Szyna pierwotna 2: 60 x 30 mm Okrągły przewodnik: 55 mm Szerokość: 120 mm Wysokość: 135 mm Głębokość: 52 mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x I N, 1 s. Maksymalne napięcie pracy U m : 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 min. Częstotliwość pracy 50 Hz izolacji: E Zgodność z normą EN 60044/1 Dalsze informacje: Pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E Nowatorskie połączenie sprężynowe typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dla prądów pierwotnych z zakresu od 100 A do 1250 A dokładności 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0, odporna na ogień Zestawienie wtórny 5A 1A dokładności dokładności Moc VA pierwotny A

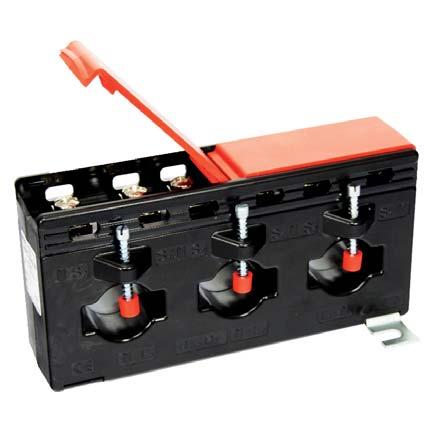

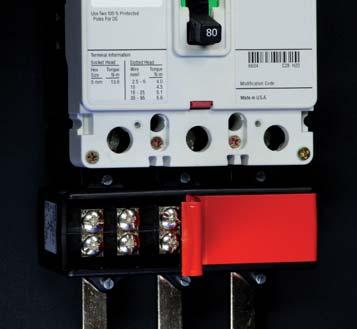

18 ASRD Przekładnik trójfazowy Szyna (e x f): 20x5 mm Kabel (D) : Ø18 mm Podwójny odstęp miedzy fazami (g): 35 mm Długość przekładnika (a): 115 mm Wysokość (b): 65 mm Szerokość(c): 37 mm Znamionowy prąd cieplny ciągły: 1.0 x I N Znamionowy prąd cieplny krótkotrwały: 60 x I N, 1 sec. Maksymalne napięcie pracy U m : 0.72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Częstotliwość znamionowa: 50 Hz izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje: Przekładnik trójfazowy przeznaczony do instalacji blisko wyłączników Ze względu na kompaktową budowę zajmuje mało miejsca Przeznaczony do wykorzystania w połączeniu z elektronicznymi urządzeniami pomiarowymi i wyświetlającymi Dla znamionowych prądów pierwotnych w zakresie od 100 A do 250 A dokładności: 1 Temperatura pracy: -5 C < T < +40 C Temperatura przechowywania: -25 C < T < +70 C Wytrzymała obudowa z czarnego poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtórne z niklowanymi śrubami Zintegrowane osłony zacisków wtórnych Zestawienie wtórny 5A 1A dokładności dokładności Moc VA pierwotny D D D D D D D D Przykład zastosowania: 18

19 ASRD Przekładnik trójfazowy Szyna (e x f): 30x10 mm Kabel (D): 22 mm Podwójny odstęp między fazami (g): 45 mm Długość (a): 150 mm Wysokość (b): 75 mm Całkowita szerokość (c): 37 mm Znamionowy prąd cieplny ciągły: 1.0 x I N Znamionowy prąd cieplny krótkotrwały: 60 x I N, 1 sec. Maksymalne napięcie pracy U m : 0.72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Częstotliwość znamionowa: 50 Hz izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje: Zestawienie Przekładnik trójfazowy przeznaczony do instalacji blisko wyłączników Ze względu na kompaktową budowę zajmuje mało miejsca Przeznaczony do wykorzystania w połączeniu z elektronicznymi urządzeniami pomiarowymi i wyświetlającymi Dla znamionowych prądów pierwotnych w zakresie od 250 A do 600 A dokładności: 1 Temperatura pracy: -5 C < T < +40 C Temperatura przechowywania: -25 C < T < +70 C Wytrzymała obudowa z czarnego poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtórne z niklowanymi śrubami Zintegrowane osłony zacisków wtórnych ASRD Przekładnik trójfazowy wtórny 5A 1A dokładności dokładności Moc VA pierwotny D D D D D D D D D D Przykład zastosowania: 19

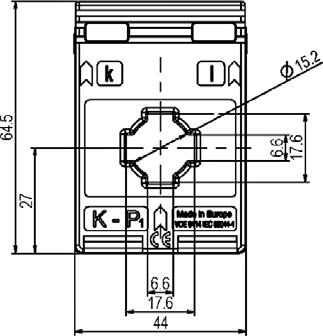

20 (E)AS Przekładnik prądowy do rozmiar XR1 Szyna pierwotna 1:17x6 mm Średnica otworu: 15.2 mm Szerokość: 44 mm Wysokość: 64.5 mm Głębokość: 30 mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny 1 sekundowy I th : 60 x I N, 1 s. Maksymalne napięcie pracy U m : 0.72 kv Napięcie izolacji: 3 kv, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz izolacji: E Zgodność z normą: EN 60044/1 Dodatkowe informacje: Nominalny prąd pierwotny od 75 A do 250 A dokładności: 3, 1, 0.5 Przeciążalność 120% Temperatura pracy: -5 C < T < +40 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtórne, z niklowaną śrubą M5x10 mm Zestawienie AS Przekładnik prądowy dla zastosowań w przemyśle wtórny 5A 1A dokładności dokładności Moc VA 1 1 pierwotny 75 1, , , , , , , EAS Przekładnik prądowy dla aplikacji wymagających wzorcowania: 150 1, , ,

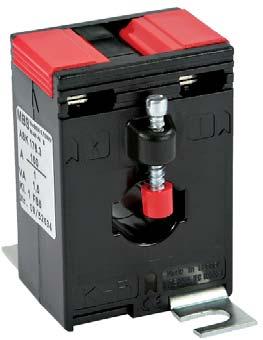

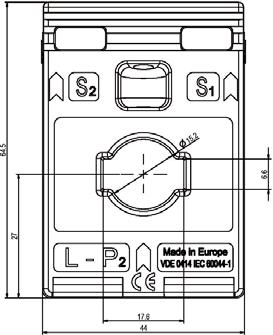

21 (E)ASK Przelotowy przekładnik prądowy Szyna: 17x6 mm Kabel: Ø15.2 mm Szerokość: 44 mm Wysokość: 64.5 mm Całkowita grubość: 46 mm Dodatkowe informacje: Nominalny prąd pierwotny od 75 A do 250 A Klasy dokładności: 3, 1, 0.5 Przeciążalność 120% Temperatura pracy: -5 C < T < +40 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtórne, z niklowaną śrubą M5x10 mm Zintegrowane osłony zacisków wtórnych Zestawienie ASK Przekładnik prądowy do zastosowań przemysłowych Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny krótkotrwały: 60 x I N, 1 sec. Maksymalne napięcie pracy U m : 0.72 kv Napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Częstotliość pracy: 50 Hz izolacji: E Zgodnośc z normami: DIN EN 60044/1 VDE 0414 Teil 1 wtórny 5A 1A dokładności dokładności Moc VA 1 1 pierwotny EAS Przekładnik prądowy dla aplikacji wymagających wzorcowania:

22 ASK Przelotowy przekładnik prądowy Na szynę: 3x 160x10 mm (z uchwytami) lub 190x60 mm (bez uchwytów) Szerokość: 266 mm Wysokość: 192 mm Całkowita grubość: 50 (100) mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny krótkotrwały I th : 60 x I N, 1 sec. Maksymalne napięcie pracy U m : 0.72 kv (z uchwytami na szynę 1,2 kv) Napięcie izolacji: 3 kv (with clamping claw 6 kv), U eff, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz izolacji: F Zgodny z normami: DIN EN 60044/1 Dodatkowe informacje: Nowy system uchwytów pozwalający na monaż szyn o różnych wymiarach (uchwyty zamawiane osobno) Bezpośredni montaż przekładnika na szynie (śruby mocujące lub uchwyty) znamionowy: 1000 A do 6000 A wtórny: 5 A lub 1 A (opcjonalnie 2 A) Klasy dokładności: 1, 0.5 i 0.2 (klasa ochrony) Przy zastosowaniu z dodatkowymi uchwytami przekładnik może pracować na napięciu do 1.2kV Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtorne, z niklowaną śrubą M5x10 mm Zintegrowane osłony zacisków wtórnych 22

23 ASK Przelotowy przekładnik prądowy Dodatkowe akcesoria: uchwyty zaciskowe (do montaż różnych rozmiarów szyn) Na szynę: 3x200x10 mm (z uchwytami) Wielkość otworu 230x60 mm Szerokość: 306 mm Wysokość: 192 mm Całkowita grubość: 50 (100) mm Znamionowy prąd cieplny (ciągły) I cth : 1.2 x I N Znamionowy prąd cieplny krótkotrwały I th : 60 x I N, 1 sec. Maksymalne napięcie pracy U m : 0.72 kv (z uchwytami na szynę 1,2 kv) Napięcie izolacji: 3 kv (z uchwytami zaciskowymi 6 kv), U eff, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz Klasy izolacji: F Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje: Nowy system uchwytów pozwalający na monaż szyn o różnych wymiarach (uchwyty zamawiane osobno) Bezpośredni montaż przekładnika na szynie (śruby mocujące lub uchwyty) znamionowy: 1200 A do 8000 A wtórny: 5 A lub 1 A (opcjonalnie 2 A) Klasy dokładności: 1, 0.5 i 0.2 (klasa ochrony) Przy zastosowaniu z dodatkowymi uchwytami przekładnik może pracować na napięciu do 1.2kV Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtorne, z niklowaną śrubą M5x10 mm Zintegrowane osłony zacisków wtórnych 23

24 ASG 106 Wielordzeniowy przekładnik prądowy Rdzenie pomiarowe i ochronne w jednej obudowie; do trzech układów pomiarowych w jednej obudowie Przekładnik prądowy z 1 do 3 rdzeni pomiarowych lub ochronnych w jednej obudowie. Znamionowe napięcie 1,2 / 6 / - kv Zakres prądów pierwotnych 50A 1250A y strony wtórnej: 5 A lub 1 A, inne wartości na zamówienie Znamionowa moc: 2,5VA do 30VA Klasy dokładności: 0,2; 0,2s; 0,5; 0,5s; 1; 3 Klasy ochronności: 5P /10P/ PX Znamionowy prąd cieplny ciągły: 1.2 x IN, inne wartości na zamówienie Rdzeń ochronny i pomiarowy w jednej obudowie Układ pomiarowy w obudowie z poliuretanu wzmocnionego żywicą Precyzyjne pomiary nawet w ciężkich warunkach mechanicznych i klimatycznych 4 różne szerokości obudowy pozwalają na dostosowanie przekładnika do rożnych wymagań klientów Redukcja zewnętrznego okablowania prze zastosowanie giętkich przewodów o określonych długościach Średnica otworu: 106 mm Długość: 190 mm Grubość: 50, 100, 170, 214 mm Znamionowy prąd cieplny ciągły: 1.2 x I N, inne wartości na zamówienie Znamionowy prąd cieplny krótkotrwały: 25 ka, 3 sec., inne wartości na zamówienie Maks. znamionowe napięcie pracy U m : 1.2 kv Znamionowe napięcie izolacji: 6 kv, U eff, 50 Hz, 1 min. Znamionowa częstotliwość: 50 Hz, inne wartości na zamówienie izolacji: F Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje: Grubość przekładnika [x] zależy od ilości i typu wybranych rdzeni Układ pomiarowy w obudowie z poliuretanu wzmocnionego żywicą Wiarygodne wyniki pomiarów nawet w ciężkich warunkach mechanicznych i klimatycznych Materiał żywiczny o dużym bezpieczeństwie pożarowym (UL94-V0). Zatwierdzenie typu AG Siemens. 24

25 Zastosowania: rozdzielnice średniego napięcia w izolacji SF6, turbiny wiatrowe, pomieszczenia generatorów na statkach, systemy dystrybucji energii itd. Przyłącza strony wtórnej: giętkie przewody miedziane,standardowa długość 3.6 m, 4 mm2, Inne długości na zamówienie Solidnie zainstalowane elastyczne przyłącza; dodatkowa pleciona osłona do ochrony izolacji kabla Wpływ długości przewodów jest uwzględniany przez układ pomiarowy. Przeciążalność 120% Maksymalny współczynnik przeciążalności prądowej: podany na tablice znamionowej Temperatura pracy: -5 C < T < +40 C Temperatura magazynowania: -25 C < T < +70 C Materiał obudowy: ABS, samogasnący, UL94-V0, Może służyć również jako jednofazowy przekładnik prądowy niskiego napięcia Utwardzenie obudowy żywicą i nowy system montażu pozwala na zastosowanie przekładnika w warunkach większego obciążenia mechanicznego (np. blisko generatorów) Wysoka odporność na warunki klimatyczna i bezpieczeństwo elektryczne zapewnione przez zastosowanie materiałów wysokiej jakości Redukcja zewnętrznego okablowania prze zastosowanie giętkich przewodów o określonych długościach Szerokość obudowy [X] 50 mm 100 mm 170 mm 214 mm Wymiar [Y] (opcja!) - 85 mm 155 mm 199 mm 25

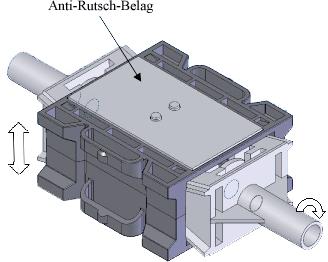

26 ASG 123 Wielordzeniowy przekładnik prądowy Rdzenie pomiarowe i ochronne w jednej obudowie; do trzech układów pomiarowych w jednej obudowie Otwór na szynę: 2x120x10 mm lub 1x120x30 mm Grubość przekładnika: 50, 100, 125 mm Znamionowy prąd cieplny ciągły: 1.2 x I N Znamionowy prąd cieplny krótkotrwały: 25 ka, 3 sec., inne wartości na zamówienie Maks. znamionowe napięcie pracy: 1.2 kv Znamionowe napięcie izolacji: 6 kv, U eff, 50 Hz, 1 min. Znamionowa częstotliwość: 50 Hz, inne wartości na zamówienie izolacji: F Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Dodatkowe informacje: Przekładnik prądowy z 1 do 3 rdzeniami w jednej obudowie. Grubość przekładnika zależy od ilości i typu wybranych układów pomiarowych Możliwa jest integracja w jednej obudowie rdzenia pomiarowego i rdzenia ochronnego Układ pomiarowy w obudowie z poliuretanu wzmocnionego żywicą Wiarygodne wyniki pomiarów nawet w ciężkich warunkach mechanicznych i klimatycznych Materiał żywiczny o dużym bezpieczeństwie pożarowym (UL94-V0) Prosty montaż na szynach prądowych dzięki dwóm modułom zaciskowym dostarczanym z przekładnikiem Odporność na drgania Zastosowanie: rozdzielnice średniego napięcia w izolacji z SF6, turbiny wiatrowe, generatorownie na statkach, systemy dystrybucji energii itp. Zakres prądowy 500 A 4000 A wtórny: 5 A lub 1 A, inne wartości na zamówienie Klasy dokładności: 1; 0.5; 0.5s; 0.2 i 0.2s Klasy ochrony: 5P10, 10P10, 5P20, 10P20, PX Przyłącza strony wtórnej: giętkie przewody miedziane,standardowa długość 1.5 m, 4 mm 2.. Inne długości na zamówienie Solidnie zainstalowane elastyczne przyłącza; dodatkowa pleciona osłona do ochrony izolacji kabla Przeciążalność 120% Temperatura pracy: -5 C < T < +40 C Temperatura przechowywania: -25 C < T < +70 C Materiał obudowy: ABS, samogasnący, UL94-V0, Utwardzenie obudowy żywicą i nowy system montażu pozwala na zastosowanie przekładnika w warunkach większego obciążenia mechanicznego (np. blisko generatorów) Wysoka odporność na warunki klimatyczna i bezpieczeństwo Redukcja zewnętrznego okablowania prze zastosowanie giętkich przewodów o określonych długościach 26

27 SWMU Przekładnik prądowy z zintegrowanym przetwornikiem, z lub bez napięcia pomocniczego, na szynę DIN 35 Przetwornik wykorzystywany jest do przetwarzania sygnału sinusoidalnego na proporcjonalny sygnał stałoprądowy lub stałonapięciowy. Sygnał wyjściowy może być użyty w systemach pomiarowych, sterujących oraz kontrolnych. Przetwornik SWMU został wyprodukowany zgodnie z normami: IEC 1010 oraz EN Spełnia także wymogi kompatybilności elektromagnetycznej EMV. Proces projektowania, produkcji oraz sprawdzenia jest zgodny z wymogami certyfikatu ISO Częstotliwość f=50/60 Hz Napięcie pomocnicze AC 230 V+/-10% ( Hz) po stronie pierwotnej In SWMU / SWMU A / A DC 24 V+/-15% Pobór mocy (2,5VA) 1 VA (bez napięcia pomocniczego) Pobór mocy 1,5 W (2,5 VA) Przeciążalność stała l,5 In chwilowa (40 s) 8 In dokładności 0,5 Sygnał wyjściowy Sygnał stałoprądowy ma ma Czas przygotowania pracy 5 min. Maksymalne obciążenie rezystancyjne 500 ohm Stopień ochrony IP40 obudowa (według normy EN60529) IP20 zaciski przyłączeniowe Maksymalne obciążenie napięciowe 15 V Testy napięciowe napięcie izolacji 4 kv napięcie pomocnicze 4 kv AC 230V napięcie pomocnicze 500 V DC 24V Ograniczenie prądowowe przy 34 ma przeciążeniu Napięcie stałe V V Obciążenie rezystancyjne > 10 Ograniczenie napięciowe 18 V przy przeciążeniu Ograniczenie napięciowe 18 V Tętnienie resztkowe - wyjście 1% p.p. prądowe Czas odpowiedzi 500 ms Zakres temperatury pracy C Typ SWMU pierwotny [A] mA V Sygnał wyjściowy mA V mA V mA V Typ SWMU pierwotny [A] mA V Sygnał wyjściowy mA V mA V mA V Typ SWMU pierwotny [A] Sygnał wyjściowy mA V
