1 ASTA TAT AST AT ASTA T AST STAT ASTA TAT AST STAT AS TAT AS produktów produktów dla dla elektroniki elektroniki i elektrotechniki elektrotechniki KALEJDOSKOP 2010/2011 a-eberle Analizatory jakości energii i regulatory REG-DP Cewka Petersena Przekładniki średniego napięcia Przekładniki niskiego napięcia Mierniki cyfrowe i analogowe Dostawca komponentów dla przemysłu i energetyki. Już od 18 lat!

2 2 KONTAKTY - DZIAŁ ENERGETYKI I MIERNICTWA By ułatwić Państwu kontakt z firmą ASTAT poniżej przedstawiamy listę telefonów, gdzie bezpośrednio uzyskają Państwo informacje na temat oferty z zakresu Energetyki i miernictwa. Pełna lista kontaktów dostępna na Energetyka i miernictwo A-EBERLE Analizatory jakości energii (przenośne i stacjonarne), regulatory napięcia do transformatorów mocy EGE, ELETTROMECCANICA PIOSSASCO Cewka Petersena, transformatory mocy SADTEM Przekładniki prądowe i napięciowe średniego napięcia MBS, UNIBLOC Przekładniki prądowe i napięciowe niskiego napięcia, listwy pomiarowe GOSSEN MÜLLER&WEIGERT, UNIDATA, COREX, META ENTES, CAMILLE BAUER, GOSSEN METRAWATT, ELBRO NEC, GOSSEN METRAWATT, SCHLEICH KBR Mierniki analogowe, elastyczne szyny miedziane, izolatory Mierniki cyfrowe, analizatory parametrów sieci, multimetry, mierniki cęgowe, akcesoria, liczniki energii. Kamery termowizyjne, testery wyłączników różnicowo-prądowych, impedancji i rezystancji pętli zwarcia, rezystancji izolacji, uziemienia, testery aparatury medycznej i elektronarzędzi, testery sprawdzania i badania bezpieczeństwa wyrobów elektrycznych i elektronicznych Kompensacja mocy biernej, regulatory, Kondensatory, dławiki, automatyczne baterie kondensatorów ENERGY TEAM Monitoring i bilansowanie kosztów energii elektrycznej, wody, gazu, sprężonego powietrza, itp. Nowe technologie związane z oszczędnością energii elektrycznej Niniejszy Kalejdoskop ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art Kodeksu Cywilnego. Podane ceny są cenami netto w PLN

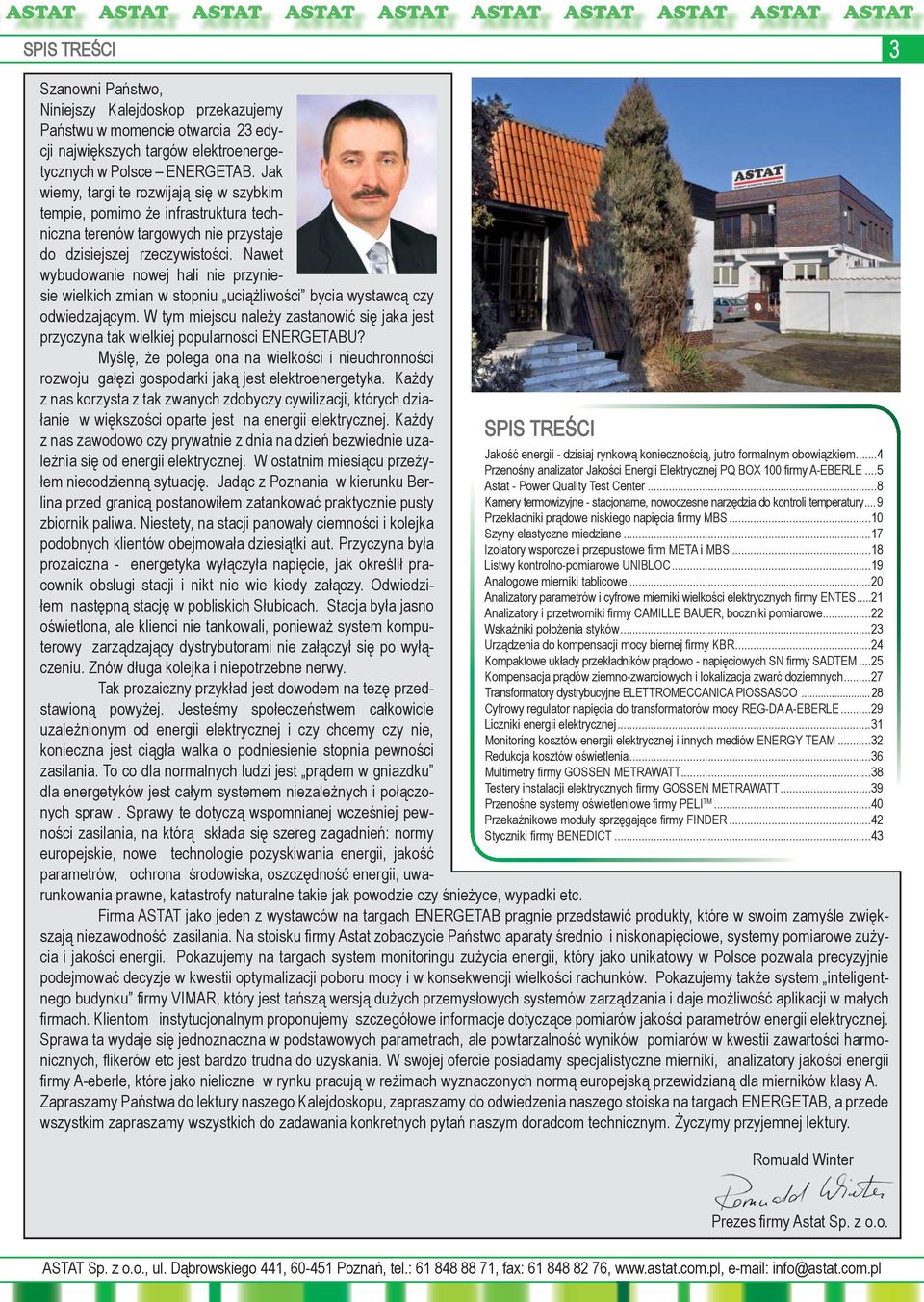

3 SPIS TREŚCI Szanowni Państwo, Niniejszy Kalejdoskop przekazujemy Państwu w momencie otwarcia 23 edycji największych targów elektroenergetycznych w Polsce ENERGETAB. Jak wiemy, targi te rozwijają się w szybkim tempie, pomimo że infrastruktura techniczna terenów targowych nie przystaje do dzisiejszej rzeczywistości. Nawet wybudowanie nowej hali nie przyniesie wielkich zmian w stopniu uciążliwości bycia wystawcą czy odwiedzającym. W tym miejscu należy zastanowić się jaka jest przyczyna tak wielkiej popularności ENERGETABU? Myślę, że polega ona na wielkości i nieuchronności rozwoju gałęzi gospodarki jaką jest elektroenergetyka. Każdy z nas korzysta z tak zwanych zdobyczy cywilizacji, których działanie w większości oparte jest na energii elektrycznej. Każdy z nas zawodowo czy prywatnie z dnia na dzień bezwiednie uzależnia się od energii elektrycznej. W ostatnim miesiącu przeżyłem niecodzienną sytuację. Jadąc z Poznania w kierunku Berlina przed granicą postanowiłem zatankować praktycznie pusty zbiornik paliwa. Niestety, na stacji panowały ciemności i kolejka podobnych klientów obejmowała dziesiątki aut. Przyczyna była prozaiczna - energetyka wyłączyła napięcie, jak określił pracownik obsługi stacji i nikt nie wie kiedy załączy. Odwiedziłem następną stację w pobliskich Słubicach. Stacja była jasno oświetlona, ale klienci nie tankowali, ponieważ system komputerowy zarządzający dystrybutorami nie załączył się po wyłączeniu. Znów długa kolejka i niepotrzebne nerwy. Tak prozaiczny przykład jest dowodem na tezę przedstawioną powyżej. Jesteśmy społeczeństwem całkowicie uzależnionym od energii elektrycznej i czy chcemy czy nie, konieczna jest ciągła walka o podniesienie stopnia pewności zasilania. To co dla normalnych ludzi jest prądem w gniazdku dla energetyków jest całym systemem niezależnych i połączonych spraw. Sprawy te dotyczą wspomnianej wcześniej pewności zasilania, na którą składa się szereg zagadnień: normy europejskie, nowe technologie pozyskiwania energii, jakość parametrów, ochrona środowiska, oszczędność energii, uwarunkowania prawne, katastrofy naturalne takie jak powodzie czy śnieżyce, wypadki etc. SPIS TREŚCI Jakość energii - dzisiaj rynkową koniecznością, jutro formalnym obowiązkiem...4 Przenośny analizator Jakości Energii Elektrycznej PQ BOX 100 firmy A-EBERLE...5 Astat - Power Quality Test Center...8 Kamery termowizyjne - stacjonarne, nowoczesne narzędzia do kontroli temperatury... 9 Przekładniki prądowe niskiego napięcia firmy MBS...10 Szyny elastyczne miedziane...17 Izolatory wsporcze i przepustowe firm META i MBS...18 Listwy kontrolno-pomiarowe UNIBLOC...19 Analogowe mierniki tablicowe...20 Analizatory parametrów i cyfrowe mierniki wielkości elektrycznych firmy ENTES...21 Analizatory i przetworniki firmy CAMILLE BAUER, boczniki pomiarowe...22 Wskaźniki położenia styków...23 Urządzenia do kompensacji mocy biernej firmy KBR...24 Kompaktowe układy przekładników prądowo - napięciowych SN firmy SADTEM...25 Kompensacja prądów ziemno-zwarciowych i lokalizacja zwarć doziemnych...27 Transformatory dystrybucyjne ELETTROMECCANICA PIOSSASCO...28 Cyfrowy regulator napięcia do transformatorów mocy REG-DA A-EBERLE...29 Liczniki energii elektrycznej...31 Monitoring kosztów energii elektrycznej i innych mediów ENERGY TEAM...32 Redukcja kosztów oświetlenia...36 Multimetry firmy GOSSEN METRAWATT...38 Testery instalacji elektrycznych firmy GOSSEN METRAWATT...39 Przenośne systemy oświetleniowe firmy PELI TM...40 Przekaźnikowe moduły sprzęgające firmy FINDER...42 Styczniki firmy BENEDICT...43 Firma ASTAT jako jeden z wystawców na targach ENERGETAB pragnie przedstawić produkty, które w swoim zamyśle zwiększają niezawodność zasilania. Na stoisku firmy Astat zobaczycie Państwo aparaty średnio i niskonapięciowe, systemy pomiarowe zużycia i jakości energii. Pokazujemy na targach system monitoringu zużycia energii, który jako unikatowy w Polsce pozwala precyzyjnie podejmować decyzje w kwestii optymalizacji poboru mocy i w konsekwencji wielkości rachunków. Pokazujemy także system inteligentnego budynku firmy VIMAR, który jest tańszą wersją dużych przemysłowych systemów zarządzania i daje możliwość aplikacji w małych firmach. Klientom instytucjonalnym proponujemy szczegółowe informacje dotyczące pomiarów jakości parametrów energii elektrycznej. Sprawa ta wydaje się jednoznaczna w podstawowych parametrach, ale powtarzalność wyników pomiarów w kwestii zawartości harmonicznych, flikerów etc jest bardzo trudna do uzyskania. W swojej ofercie posiadamy specjalistyczne mierniki, analizatory jakości energii firmy A-eberle, które jako nieliczne w rynku pracują w reżimach wyznaczonych normą europejską przewidzianą dla mierników klasy A. Zapraszamy Państwa do lektury naszego Kalejdoskopu, zapraszamy do odwiedzenia naszego stoiska na targach ENERGETAB, a przede wszystkim zapraszamy wszystkich do zadawania konkretnych pytań naszym doradcom technicznym. Życzymy przyjemnej lektury. Romuald Winter 3 Prezes firmy Astat t Sp. z o.o.

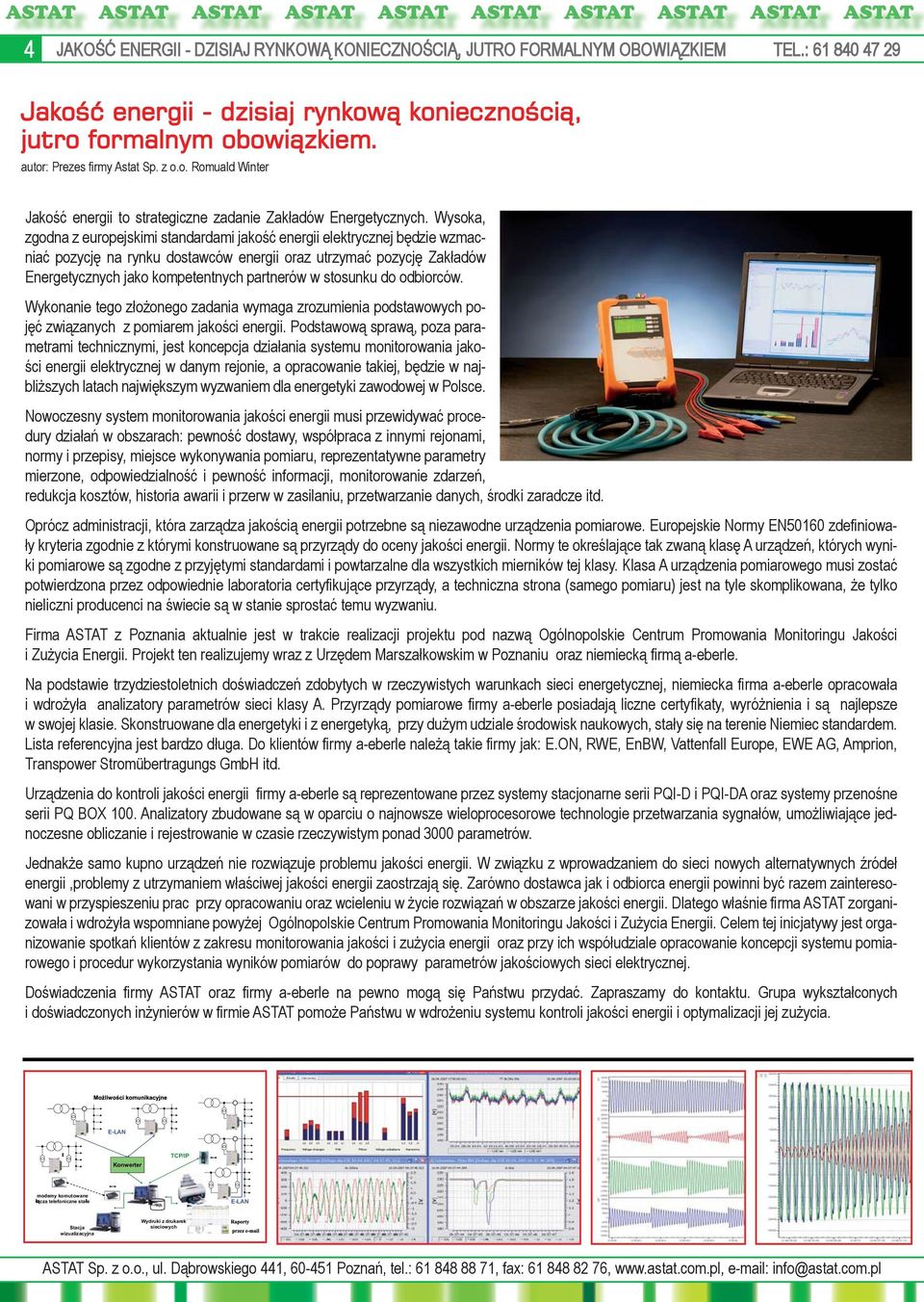

4 4 JAKOŚĆ ENERGII - DZISIAJ RYNKOWĄ KONIECZNOŚCIĄ, JUTRO FORMALNYM OBOWIĄZKIEM TEL.: Jakość energii - dzisiaj rynkową koniecznością, jutro formalnym obowiązkiem. autor: Prezes firmy Astat Sp. z o.o. Romuald Winter Jakość energii to strategiczne zadanie Zakładów Energetycznych. Wysoka, zgodna z europejskimi standardami jakość energii elektrycznej będzie wzmacniać pozycję na rynku dostawców energii oraz utrzymać pozycję Zakładów Energetycznych jako kompetentnych partnerów w stosunku do odbiorców. Wykonanie tego złożonego zadania wymaga zrozumienia podstawowych pojęć związanych z pomiarem jakości energii. Podstawową sprawą, poza parametrami technicznymi, jest koncepcja działania systemu monitorowania jakości energii elektrycznej w danym rejonie, a opracowanie takiej, będzie w najbliższych latach największym wyzwaniem dla energetyki zawodowej w Polsce. Nowoczesny system monitorowania jakości energii musi przewidywać procedury działań w obszarach: pewność dostawy, współpraca z innymi rejonami, normy i przepisy, miejsce wykonywania pomiaru, reprezentatywne parametry mierzone, odpowiedzialność i pewność informacji, monitorowanie zdarzeń, redukcja kosztów, historia awarii i przerw w zasilaniu, przetwarzanie danych, środki zaradcze itd. Oprócz administracji, która zarządza jakością energii potrzebne są niezawodne urządzenia pomiarowe. Europejskie Normy EN50160 zdefiniowały kryteria zgodnie z którymi konstruowane są przyrządy do oceny jakości energii. Normy te określające tak zwaną klasę A urządzeń, których wyniki pomiarowe są zgodne z przyjętymi standardami i powtarzalne dla wszystkich mierników tej klasy. Klasa A urządzenia pomiarowego musi zostać potwierdzona przez odpowiednie laboratoria certyfikujące przyrządy, a techniczna strona (samego pomiaru) jest na tyle skomplikowana, że tylko nieliczni producenci na świecie są w stanie sprostać temu wyzwaniu. Firma ASTAT z Poznania aktualnie jest w trakcie realizacji projektu pod nazwą Ogólnopolskie Centrum Promowania Monitoringu Jakości i Zużycia Energii. Projekt ten realizujemy wraz z Urzędem Marszałkowskim w Poznaniu oraz niemiecką firmą a-eberle. Na podstawie trzydziestoletnich doświadczeń zdobytych w rzeczywistych warunkach sieci energetycznej, niemiecka firma a-eberle opracowała i wdrożyła analizatory parametrów sieci klasy A. Przyrządy pomiarowe firmy a-eberle posiadają liczne certyfikaty, wyróżnienia i są najlepsze w swojej klasie. Skonstruowane dla energetyki i z energetyką, przy dużym udziale środowisk naukowych, stały się na terenie Niemiec standardem. Lista referencyjna jest bardzo długa. Do klientów firmy a-eberle należą takie firmy jak: E.ON, RWE, EnBW, Vattenfall Europe, EWE AG, Amprion, Transpower Stromübertragungs GmbH itd. Urządzenia do kontroli jakości energii firmy a-eberle są reprezentowane przez systemy stacjonarne serii PQI-D i PQI-DA oraz systemy przenośne serii PQ BOX 100. Analizatory zbudowane są w oparciu o najnowsze wieloprocesorowe technologie przetwarzania sygnałów, umożliwiające jednoczesne obliczanie i rejestrowanie w czasie rzeczywistym ponad 3000 parametrów. Jednakże samo kupno urządzeń nie rozwiązuje problemu jakości energii. W związku z wprowadzaniem do sieci nowych alternatywnych źródeł energii,problemy z utrzymaniem właściwej jakości energii zaostrzają się. Zarówno dostawca jak i odbiorca energii powinni być razem zainteresowani w przyspieszeniu prac przy opracowaniu oraz wcieleniu w życie rozwiązań w obszarze jakości energii. Dlatego właśnie firma ASTAT zorganizowała i wdrożyła wspomniane powyżej Ogólnopolskie Centrum Promowania Monitoringu Jakości i Zużycia Energii. Celem tej inicjatywy jest organizowanie spotkań klientów z zakresu monitorowania jakości i zużycia energii oraz przy ich współudziale opracowanie koncepcji systemu pomiarowego i procedur wykorzystania wyników pomiarów do poprawy parametrów jakościowych sieci elektrycznej. Doświadczenia firmy ASTAT oraz firmy a-eberle na pewno mogą się Państwu przydać. Zapraszamy do kontaktu. Grupa wykształconych i doświadczonych inżynierów w firmie ASTAT pomoże Państwu w wdrożeniu systemu kontroli jakości energii i optymalizacji jej zużycia. E-LAN Konwerter TCP/IP modemy komutowane cza telefoniczne sta e E-LAN Stacja wizualizacyjna Wydruki z drukarek sieciowych

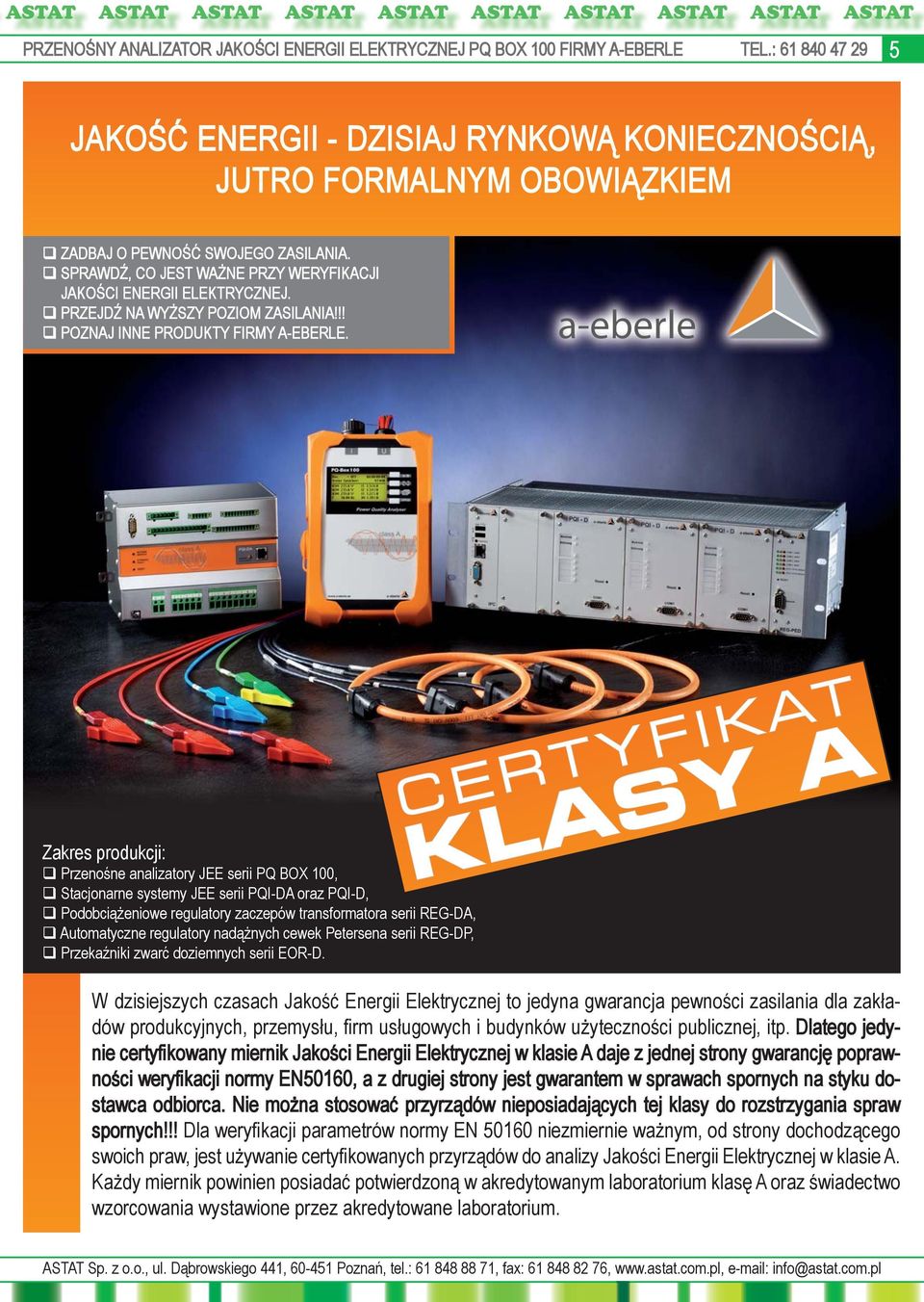

5 PRZENOŚNY ANALIZATOR JAKOŚCI ENERGII ELEKTRYCZNEJ PQ BOX 100 FIRMY A-EBERLE TEL.: JAKOŚĆ ENERGII - DZISIAJ RYNKOWĄ KONIECZNOŚCIĄ, JUTRO FORMALNYM OBOWIĄZKIEM ZADBAJ O PEWNOŚĆ SWOJEGO ZASILANIA. SPRAWDŹ, CO JEST WAŻNE PRZY WERYFIKACJI JAKOŚCI ENERGII ELEKTRYCZNEJ. PRZEJDŹ NA WYŻSZY POZIOM ZASILANIA!!! POZNAJ INNE PRODUKTY FIRMY A-EBERLE. a-eberle Zakres produkcji: Przenośne analizatory JEE serii PQ BOX 100, Stacjonarne systemy JEE serii PQI-DA oraz PQI-D, Podobciążeniowe regulatory zaczepów transformatora serii REG-DA, Automatyczne regulatory nadążnych cewek Petersena serii REG-DP, Przekaźniki zwarć doziemnych serii EOR-D. CERTYFIKAT KLASY A W dzisiejszych czasach Jakość Energii Elektrycznej to jedyna gwarancja pewności zasilania dla zakładów produkcyjnych, przemysłu, firm usługowych i budynków użyteczności publicznej, itp. Dlatego jedynie certyfikowany miernik Jakości Energii Elektrycznej w klasie A daje z jednej strony gwarancję poprawności weryfikacji normy EN50160, a z drugiej strony jest gwarantem w sprawach spornych na styku do- stawca odbiorca. Nie można stosować przyrządów nieposiadających tej klasy do rozstrzygania spraw spornych!!! Dla weryfikacji parametrów normy EN niezmiernie ważnym, od strony dochodzącego swoich praw, jest używanie certyfikowanych przyrządów do analizy Jakości Energii Elektrycznej w klasie A. Każdy miernik powinien posiadać potwierdzoną w akredytowanym laboratorium klasę A oraz świadectwo wzorcowania wystawione przez akredytowane laboratorium.

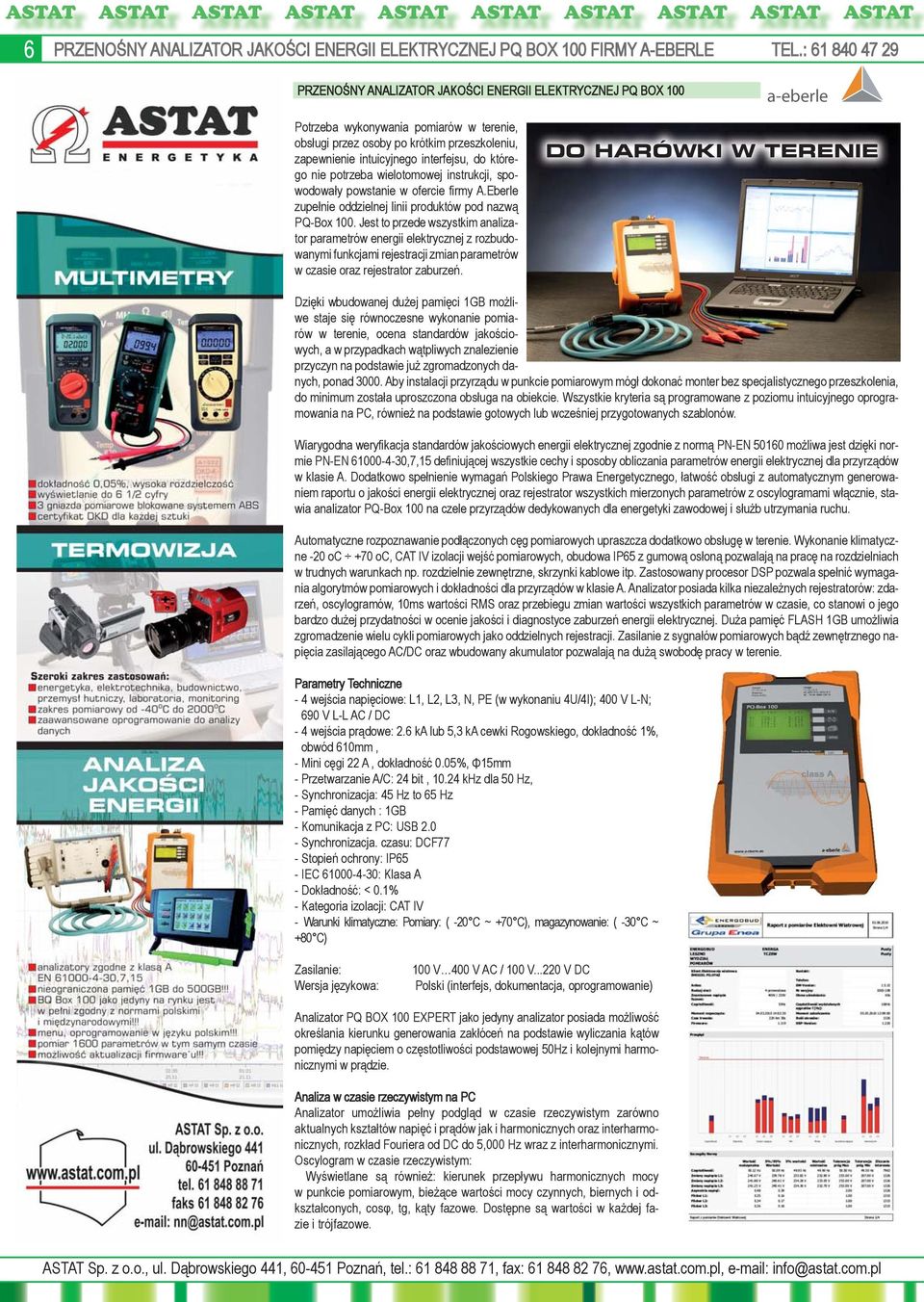

6 6 PRZENOŚNY ANALIZATOR JAKOŚCI ENERGII ELEKTRYCZNEJ PQ BOX 100 FIRMY A-EBERLE TEL.: PRZENOŚNY ANALIZATOR JAKOŚCI ENERGII ELEKTRYCZNEJ PQ BOX 100 a-eberle Potrzeba wykonywania pomiarów w terenie, obsługi przez osoby po krótkim przeszkoleniu, zapewnienie intuicyjnego interfejsu, do którego nie potrzeba wielotomowej instrukcji, spowodowały powstanie w ofercie firmy A.Eberle zupełnie oddzielnej linii produktów pod nazwą PQ-Box 100. Jest to przede wszystkim analizator parametrów energii elektrycznej z rozbudowanymi funkcjami rejestracji zmian parametrów w czasie oraz rejestrator zaburzeń. DO HARÓWKI W TERENIE Dzięki wbudowanej dużej pamięci 1GB możliwe staje się równoczesne wykonanie pomiarów w terenie, ocena standardów jakościowych, a w przypadkach wątpliwych znalezienie przyczyn na podstawie już zgromadzonych danych, ponad Aby instalacji przyrządu w punkcie pomiarowym mógł dokonać monter bez specjalistycznego przeszkolenia, do minimum została uproszczona obsługa na obiekcie. Wszystkie kryteria są programowane z poziomu intuicyjnego oprogramowania na PC, również na podstawie gotowych lub wcześniej przygotowanych szablonów. Wiarygodna weryfikacja standardów jakościowych energii elektrycznej zgodnie z normą PN-EN możliwa jest dzięki normie PN-EN ,7,15 definiującej wszystkie cechy i sposoby obliczania parametrów energii elektrycznej dla przyrządów w klasie A. Dodatkowo spełnienie wymagań Polskiego Prawa Energetycznego, łatwość obsługi z automatycznym generowaniem raportu o jakości energii elektrycznej oraz rejestrator wszystkich mierzonych parametrów z oscylogramami włącznie, stawia analizator PQ-Box 100 na czele przyrządów dedykowanych dla energetyki zawodowej i służb utrzymania ruchu. Automatyczne rozpoznawanie podłączonych cęg pomiarowych upraszcza dodatkowo obsługę w terenie. Wykonanie klimatyczne -20 oc +70 oc, CAT IV izolacji wejść pomiarowych, obudowa IP65 z gumową osłoną pozwalają na pracę na rozdzielniach w trudnych warunkach np. rozdzielnie zewnętrzne, skrzynki kablowe itp. Zastosowany procesor DSP pozwala spełnić wymagania algorytmów pomiarowych i dokładności dla przyrządów w klasie A. Analizator posiada kilka niezależnych rejestratorów: zdarzeń, oscylogramów, 10ms wartości RMS oraz przebiegu zmian wartości wszystkich parametrów w czasie, co stanowi o jego bardzo dużej przydatności w ocenie jakości i diagnostyce zaburzeń energii elektrycznej. Duża pamięć FLASH 1GB umożliwia zgromadzenie wielu cykli pomiarowych jako oddzielnych rejestracji. Zasilanie z sygnałów pomiarowych bądź zewnętrznego napięcia zasilającego AC/DC oraz wbudowany akumulator pozwalają na dużą swobodę pracy w terenie. Parametry Techniczne - 4 wejścia napięciowe: L1, L2, L3, N, PE (w wykonaniu 4U/4I); 400 V L-N; 690 V L-L AC / DC - 4 wejścia prądowe: 2.6 ka lub 5,3 ka cewki Rogowskiego, dokładność 1%, obwód 610mm, - Mini cęgi 22 A, dokładność 0.05%, Φ15mm - Przetwarzanie A/C: 24 bit, khz dla 50 Hz, - Synchronizacja: 45 Hz to 65 Hz - Pamięć danych : 1GB - Komunikacja z PC: USB Synchronizacja. czasu: DCF77 - Stopień ochrony: IP65 - IEC : Klasa A - Dokładność: < 0.1% - Kategoria izolacji: CAT IV - Warunki klimatyczne: Pomiary: ( -20 C ~ +70 C), magazynowanie: ( -30 C ~ +80 C) Zasilanie: Wersja językowa: 100 V 400 V AC / 100 V V DC Polski (interfejs, dokumentacja, oprogramowanie) Analizator PQ BOX 100 EXPERT jako jedyny analizator posiada możliwość określania kierunku generowania zakłóceń na podstawie wyliczania kątów pomiędzy napięciem o częstotliwości podstawowej 50Hz i kolejnymi harmonicznymi w prądzie. Analiza w czasie rzeczywistym na PC Analizator umożliwia pełny podgląd w czasie rzeczywistym zarówno aktualnych kształtów napięć i prądów jak i harmonicznych oraz interharmonicznych, rozkład Fouriera od DC do 5,000 Hz wraz z interharmonicznymi. Oscylogram w czasie rzeczywistym: Wyświetlane są również: kierunek przepływu harmonicznych mocy w punkcie pomiarowym, bieżące wartości mocy czynnych, biernych i odkształconych, cosφ, tg, kąty fazowe. Dostępne są wartości w każdej fazie i trójfazowe.

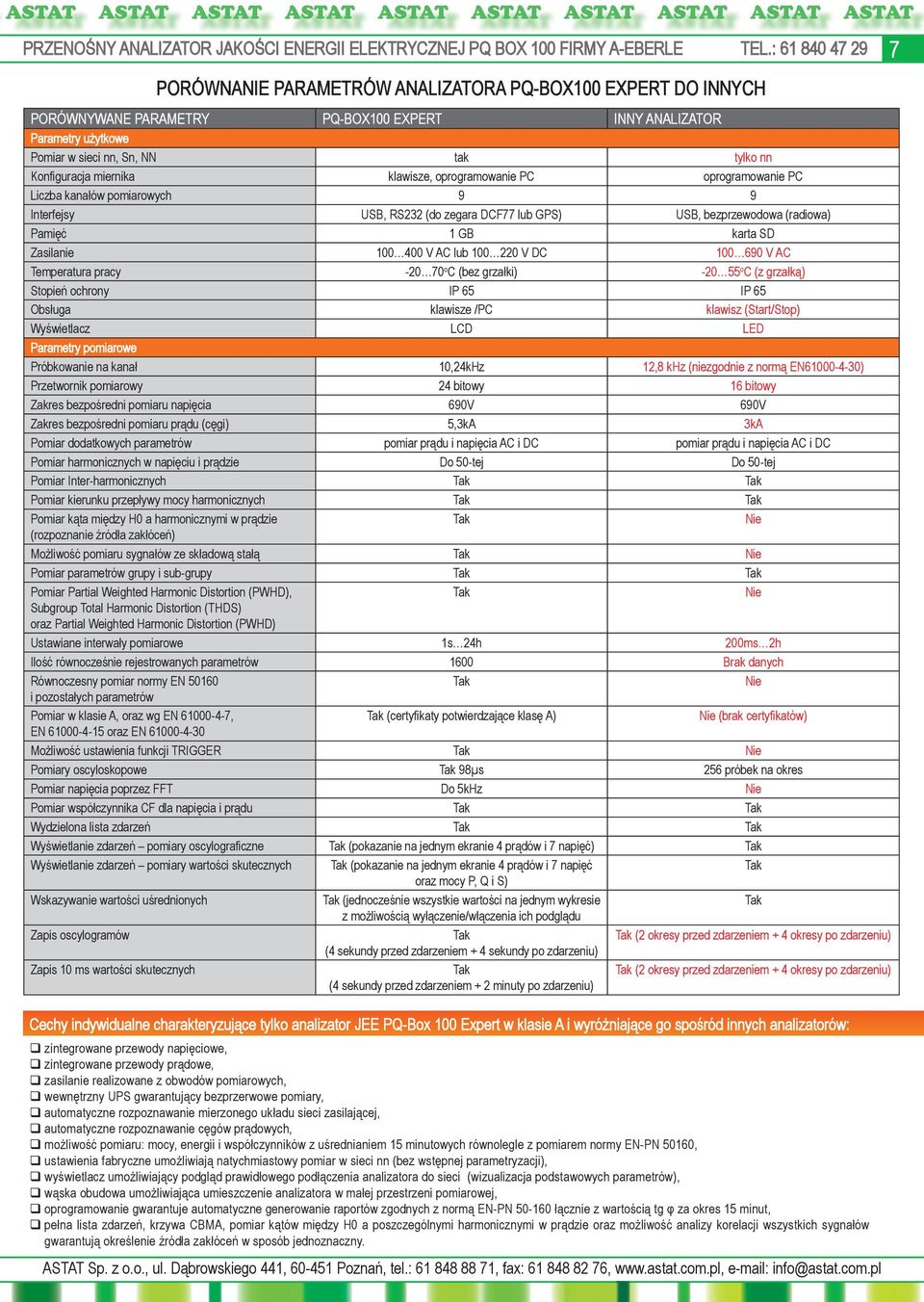

7 PRZENOŚNY ANALIZATOR JAKOŚCI ENERGII ELEKTRYCZNEJ PQ BOX 100 FIRMY A-EBERLE TEL.: PORÓWNYWANE PARAMETRY PORÓWNANIE PARAMETRÓW ANALIZATORA PQ-BOX100 EXPERT DO INNYCH PQ-BOX100 EXPERT INNY ANALIZATOR Parametry użytkowe Pomiar w sieci nn, Sn, NN tak tylko nn Konfiguracja miernika klawisze, oprogramowanie PC oprogramowanie PC Liczba kanałów pomiarowych 9 9 Interfejsy USB, RS232 (do zegara DCF77 lub GPS) USB, bezprzewodowa (radiowa) Pamięć 1 GB karta SD Zasilanie V AC lub V DC V AC Temperatura pracy o C (bez grzałki) o C (z grzałką) Stopień ochrony IP 65 IP 65 Obsługa klawisze /PC klawisz (Start/Stop) Wyświetlacz LCD LED Parametry pomiarowe Próbkowanie na kanał 10,24kHz 12,8 khz (niezgodnie z normą EN ) Przetwornik pomiarowy 24 bitowy 16 bitowy Zakres bezpośredni pomiaru napięcia 690V 690V Zakres bezpośredni pomiaru prądu (cęgi) 5,3kA 3kA Pomiar dodatkowych parametrów pomiar prądu i napięcia AC i DC pomiar prądu i napięcia AC i DC Pomiar harmonicznych w napięciu i prądzie Do 50-tej Do 50-tej Pomiar Inter-harmonicznych Tak Tak Pomiar kierunku przepływy mocy harmonicznych Tak Tak Pomiar kąta między H0 a harmonicznymi w prądzie Tak Nie (rozpoznanie źródła zakłóceń) Możliwość pomiaru sygnałów ze składową stałą Tak Nie Pomiar parametrów grupy i sub-grupy Tak Tak Pomiar Partial Weighted Harmonic Distortion (PWHD), Tak Nie Subgroup Total Harmonic Distortion (THDS) oraz Partial Weighted Harmonic Distortion (PWHD) Ustawiane interwały pomiarowe 1s 24h 200ms 2h Ilość równocześnie rejestrowanych parametrów 1600 Brak danych Równoczesny pomiar normy EN Tak Nie i pozostałych parametrów Pomiar w klasie A, oraz wg EN , Tak (certyfikaty potwierdzające klasę A) Nie (brak certyfikatów) EN oraz EN Możliwość ustawienia funkcji TRIGGER Tak Nie Pomiary oscyloskopowe Tak 98μs 256 próbek na okres Pomiar napięcia poprzez FFT Do 5kHz Nie Pomiar współczynnika CF dla napięcia i prądu Tak Tak Wydzielona lista zdarzeń Tak Tak Wyświetlanie zdarzeń pomiary oscylograficzne Tak (pokazanie na jednym ekranie 4 prądów i 7 napięć) Tak Wyświetlanie zdarzeń pomiary wartości skutecznych Tak (pokazanie na jednym ekranie 4 prądów i 7 napięć Tak oraz mocy P, Q i S) Wskazywanie wartości uśrednionych Tak (jednocześnie wszystkie wartości na jednym wykresie Tak z możliwością wyłączenie/włączenia ich podglądu Zapis oscylogramów Tak Tak (2 okresy przed zdarzeniem + 4 okresy po zdarzeniu) (4 sekundy przed zdarzeniem + 4 sekundy po zdarzeniu) Zapis 10 ms wartości skutecznych Tak (4 sekundy przed zdarzeniem + 2 minuty po zdarzeniu) Tak (2 okresy przed zdarzeniem + 4 okresy po zdarzeniu) Cechy indywidualne charakteryzujące tylko analizator JEE PQ-Box 100 Expert w klasie A i wyróżniające go spośród innych analizatorów: zintegrowane przewody napięciowe, zintegrowane przewody prądowe, zasilanie realizowane z obwodów pomiarowych, wewnętrzny UPS gwarantujący bezprzerwowe pomiary, automatyczne rozpoznawanie mierzonego układu sieci zasilającej, automatyczne rozpoznawanie cęgów prądowych, możliwość pomiaru: mocy, energii i współczynników z uśrednianiem 15 minutowych równolegle z pomiarem normy EN-PN 50160, ustawienia fabryczne umożliwiają natychmiastowy pomiar w sieci nn (bez wstępnej parametryzacji), wyświetlacz umożliwiający podgląd prawidłowego podłączenia analizatora do sieci (wizualizacja podstawowych parametrów), wąska obudowa umożliwiająca umieszczenie analizatora w małej przestrzeni pomiarowej, oprogramowanie gwarantuje automatyczne generowanie raportów zgodnych z normą EN-PN łącznie z wartością tg φ za okres 15 minut, pełna lista zdarzeń, krzywa CBMA, pomiar kątów między H0 a poszczególnymi harmonicznymi w prądzie oraz możliwość analizy korelacji wszystkich sygnałów gwarantują określenie źródła zakłóceń w sposób jednoznaczny.

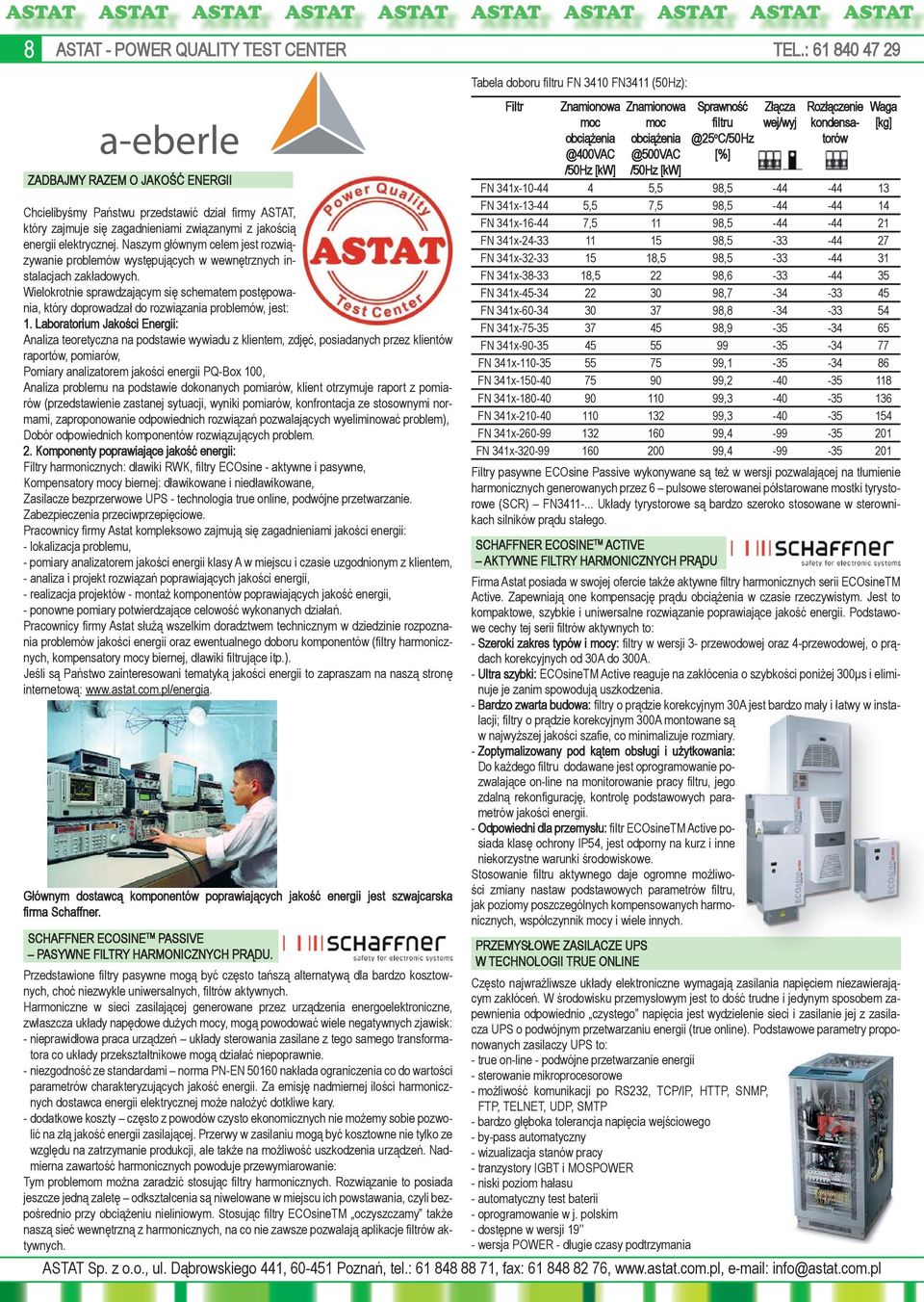

8 8 ASTAT - POWER QUALITY TEST CENTER TEL.: a-eberle ZADBAJMY RAZEM O JAKOŚĆ ENERGII Chcielibyśmy Państwu przedstawić dział firmy ASTAT, który zajmuje się zagadnieniami związanymi z jakością energii elektrycznej. Naszym głównym celem jest rozwiązywanie problemów występujących w wewnętrznych instalacjach zakładowych. Wielokrotnie sprawdzającym się schematem postępowania, który doprowadzał do rozwiązania problemów, jest: 1. Laboratorium Jakości Energii: Analiza teoretyczna na podstawie wywiadu z klientem, zdjęć, posiadanych przez klientów raportów, pomiarów, Pomiary analizatorem jakości energii PQ-Box 100, Analiza problemu na podstawie dokonanych pomiarów, klient otrzymuje raport z pomiarów (przedstawienie zastanej sytuacji, wyniki pomiarów, konfrontacja ze stosownymi normami, zaproponowanie odpowiednich rozwiązań pozwalających wyeliminować problem), Dobór odpowiednich komponentów rozwiązujących problem. 2. Komponenty poprawiające jakość energii: Filtry harmonicznych: dławiki RWK, filtry ECOsine - aktywne i pasywne, Kompensatory mocy biernej: dławikowane i niedławikowane, Zasilacze bezprzerwowe UPS - technologia true online, podwójne przetwarzanie. Zabezpieczenia przeciwprzepięciowe. Pracownicy firmy Astat kompleksowo zajmują się zagadnieniami jakości energii: - lokalizacja problemu, - pomiary analizatorem jakości energii klasy A w miejscu i czasie uzgodnionym z klientem, - analiza i projekt rozwiązań poprawiających jakości energii, - realizacja projektów - montaż komponentów poprawiających jakość energii, - ponowne pomiary potwierdzające celowość wykonanych działań. Pracownicy firmy Astat służą wszelkim doradztwem technicznym w dziedzinie rozpoznania problemów jakości energii oraz ewentualnego doboru komponentów (filtry harmonicznych, kompensatory mocy biernej, dławiki filtrujące itp.). Jeśli są Państwo zainteresowani tematyką jakości energii to zapraszam na naszą stronę internetową: Głównym dostawcą komponentów poprawiających jakość energii jest szwajcarska firma Schaffner. SCHAFFNER ECOSINE TM PASSIVE PASYWNE FILTRY HARMONICZNYCH PRĄDU. Przedstawione filtry pasywne mogą być często tańszą alternatywą dla bardzo kosztownych, choć niezwykle uniwersalnych, filtrów aktywnych. Harmoniczne w sieci zasilającej generowane przez urządzenia energoelektroniczne, zwłaszcza układy napędowe dużych mocy, mogą powodować wiele negatywnych zjawisk: - nieprawidłowa praca urządzeń układy sterowania zasilane z tego samego transformatora co układy przekształtnikowe mogą działać niepoprawnie. - niezgodność ze standardami norma PN-EN nakłada ograniczenia co do wartości parametrów charakteryzujących jakość energii. Za emisję nadmiernej ilości harmonicznych dostawca energii elektrycznej może nałożyć dotkliwe kary. - dodatkowe koszty często z powodów czysto ekonomicznych nie możemy sobie pozwolić na złą jakość energii zasilającej. Przerwy w zasilaniu mogą być kosztowne nie tylko ze względu na zatrzymanie produkcji, ale także na możliwość uszkodzenia urządzeń. Nadmierna zawartość harmonicznych powoduje przewymiarowanie: Tym problemom można zaradzić stosując filtry harmonicznych. Rozwiązanie to posiada jeszcze jedną zaletę odkształcenia są niwelowane w miejscu ich powstawania, czyli bezpośrednio przy obciążeniu nieliniowym. Stosując filtry ECOsineTM oczyszczamy także naszą sieć wewnętrzną z harmonicznych, na co nie zawsze pozwalają aplikacje filtrów aktywnych. Tabela doboru filtru FN 3410 FN3411 (50Hz): Filtry pasywne ECOsine Passive wykonywane są też w wersji pozwalającej na tłumienie harmonicznych generowanych przez 6 pulsowe sterowanei półstarowane mostki tyrystorowe (SCR) FN Układy tyrystorowe są bardzo szeroko stosowane w sterownikach silników prądu stałego. SCHAFFNER ECOSINE TM ACTIVE AKTYWNE FILTRY HARMONICZNYCH PRĄDU Firma Astat posiada w swojej ofercie także aktywne filtry harmonicznych serii ECOsineTM Active. Zapewniają one kompensację prądu obciążenia w czasie rzeczywistym. Jest to kompaktowe, szybkie i uniwersalne rozwiązanie poprawiające jakość energii. Podstawowe cechy tej serii filtrów aktywnych to: - Szeroki zakres typów i mocy: filtry w wersji 3- przewodowej oraz 4-przewodowej, o prądach korekcyjnych od 30A do 300A. - Ultra szybki: ECOsineTM Active reaguje na zakłócenia o szybkości poniżej 300μs i eliminuje je zanim spowodują uszkodzenia. - Bardzo zwarta budowa: filtry o prądzie korekcyjnym 30A jest bardzo mały i łatwy w lacji; filtry o prądzie korekcyjnym 300A montowane są ą insta- w najwyższej jakości szafie, co minimalizuje rozmiary. - Zoptymalizowany pod kątem obsługi i użytkowania: Do każdego filtru dodawane jest oprogramowanie pozwalające on-line na monitorowanie pracy filtru, jego zdalną rekonfigurację, kontrolę podstawowych parametrów jakości energii. - Odpowiedni dla przemysłu: filtr ECOsineTM Active posiada klasę ochrony IP54, jest odporny na kurz i inne niekorzystne warunki środowiskowe. Stosowanie filtru aktywnego daje ogromne możliwości zmiany nastaw podstawowych parametrów filtru, jak poziomy poszczególnych kompensowanych harmonicznych, współczynnik mocy i wiele innych. PRZEMYSŁOWE ZASILACZE UPS W TECHNOLOGII TRUE ONLINE Często najwrażliwsze układy elektroniczne wymagają zasilania napięciem niezawierającym zakłóceń. W środowisku przemysłowym jest to dość trudne i jedynym sposobem zapewnienia odpowiednio czystego napięcia jest wydzielenie sieci i zasilanie jej z zasilacza UPS o podwójnym przetwarzaniu energii (true online). Podstawowe parametry proponowanych zasilaczy UPS to: - true on-line - podwójne przetwarzanie energii - sterowanie mikroprocesorowe - możliwość komunikacji po RS232, TCP/IP, HTTP, SNMP, FTP, TELNET, UDP, SMTP - bardzo głęboka tolerancja napięcia wejściowego - by-pass automatyczny - wizualizacja stanów pracy - tranzystory IGBT i MOSPOWER - niski poziom hałasu - automatyczny test baterii - oprogramowanie w j. polskim - dostępne w wersji 19 - wersja POWER - długie czasy podtrzymania Filtr Znamionowa Znamionowa Sprawność Złącza Rozłączenie Waga moc /50Hz [kw] moc /50Hz [kw] o C/50Hz [%] wej/wyj kondensa- torów [kg] FN 341x ,5 98, FN 341x ,5 7,5 98, FN 341x , , FN 341x , FN 341x ,5 98, FN 341x , , FN 341x , FN 341x , FN 341x , FN 341x FN 341x , FN 341x , FN 341x , FN 341x , FN 341x , FN 341x ,

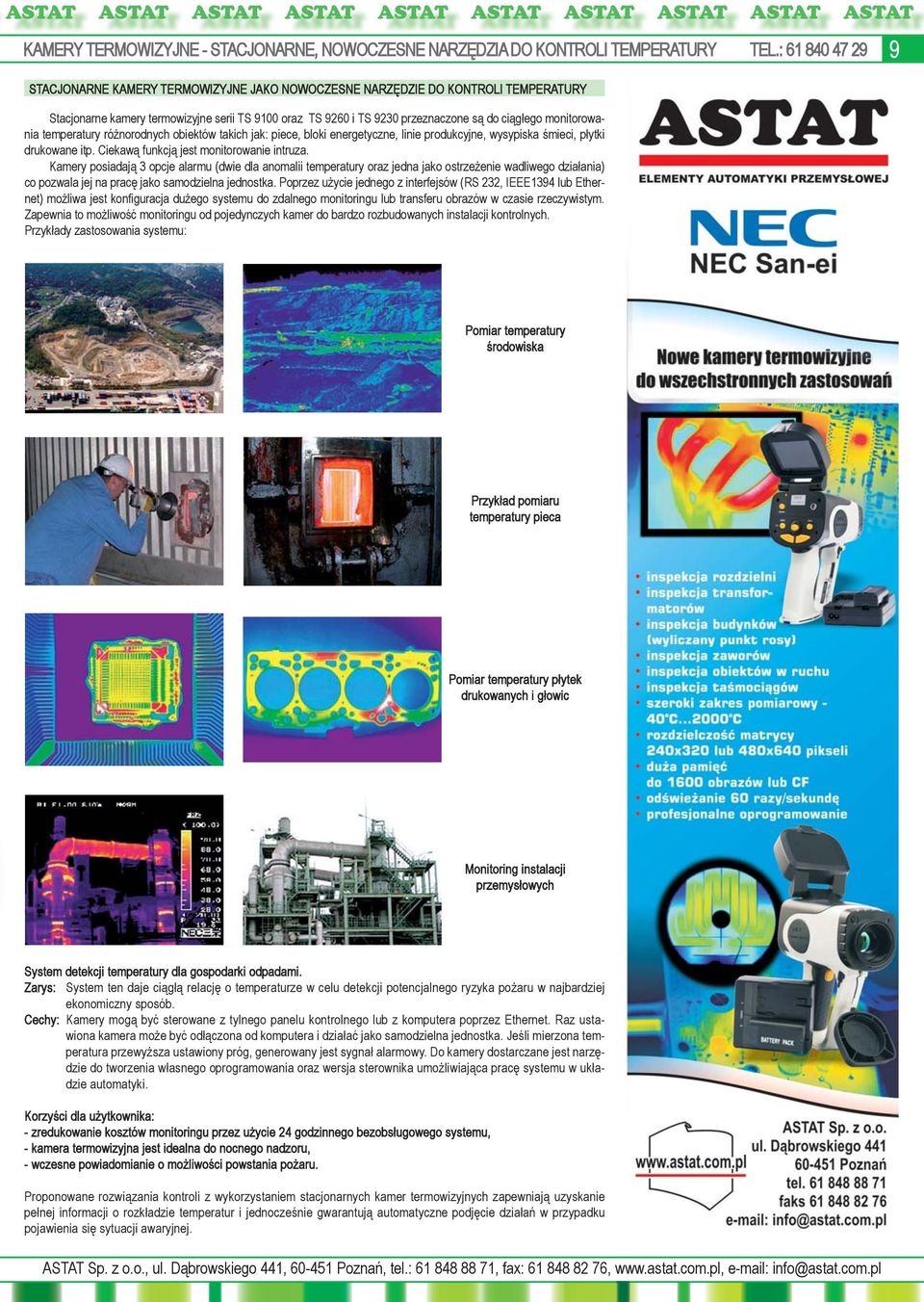

9 KAMERY TERMOWIZYJNE - STACJONARNE, NOWOCZESNE NARZĘDZIA DO KONTROLI TEMPERATURY TEL.: STACJONARNE KAMERY TERMOWIZYJNE JAKO NOWOCZESNE NARZĘDZIE DO KONTROLI TEMPERATURY Stacjonarne kamery termowizyjne serii TS 9100 oraz TS 9260 i TS 9230 przeznaczone są do ciągłego monitorowania temperatury różnorodnych obiektów takich jak: piece, bloki energetyczne, linie produkcyjne, wysypiska śmieci, płytki drukowane itp. Ciekawą funkcją jest monitorowanie intruza. Kamery posiadają 3 opcje alarmu (dwie dla anomalii temperatury oraz jedna jako ostrzeżenie wadliwego działania) co pozwala jej na pracę jako samodzielna jednostka. Poprzez użycie jednego z interfejsów (RS 232, IEEE1394 lub Ethernet) możliwa jest konfiguracja dużego systemu do zdalnego monitoringu lub transferu obrazów w czasie rzeczywistym. Zapewnia to możliwość monitoringu od pojedynczych kamer do bardzo rozbudowanych instalacji kontrolnych. Przykłady zastosowania systemu: 9 Pomiar temperatury środowiska Przykład pomiaru temperatury pieca Pomiar temperatury płytek drukowanych i głowic Monitoring instalacji przemysłowych System detekcji temperatury dla gospodarki odpadami. Zarys: System ten daje ciągłą relację o temperaturze w celu detekcji potencjalnego ryzyka pożaru w najbardziej ekonomiczny sposób. Cechy: Kamery mogą być sterowane z tylnego panelu kontrolnego lub z komputera poprzez Ethernet. Raz ustawiona kamera może być odłączona od komputera i działać jako samodzielna jednostka. Jeśli mierzona temperatura przewyższa ustawiony próg, generowany jest sygnał alarmowy. Do kamery dostarczane jest narzędzie do tworzenia własnego oprogramowania oraz wersja sterownika umożliwiająca pracę systemu w układzie automatyki. Korzyści dla użytkownika: - zredukowanie kosztów monitoringu przez użycie 24 godzinnego bezobsługowego systemu, - kamera termowizyjna jest idealna do nocnego nadzoru, - wczesne powiadomianie o możliwości powstania pożaru. Proponowane rozwiązania kontroli z wykorzystaniem stacjonarnych kamer termowizyjnych zapewniają uzyskanie pełnej informacji o rozkładzie temperatur i jednocześnie gwarantują automatyczne podjęcie działań w przypadku pojawienia się sytuacji awaryjnej.

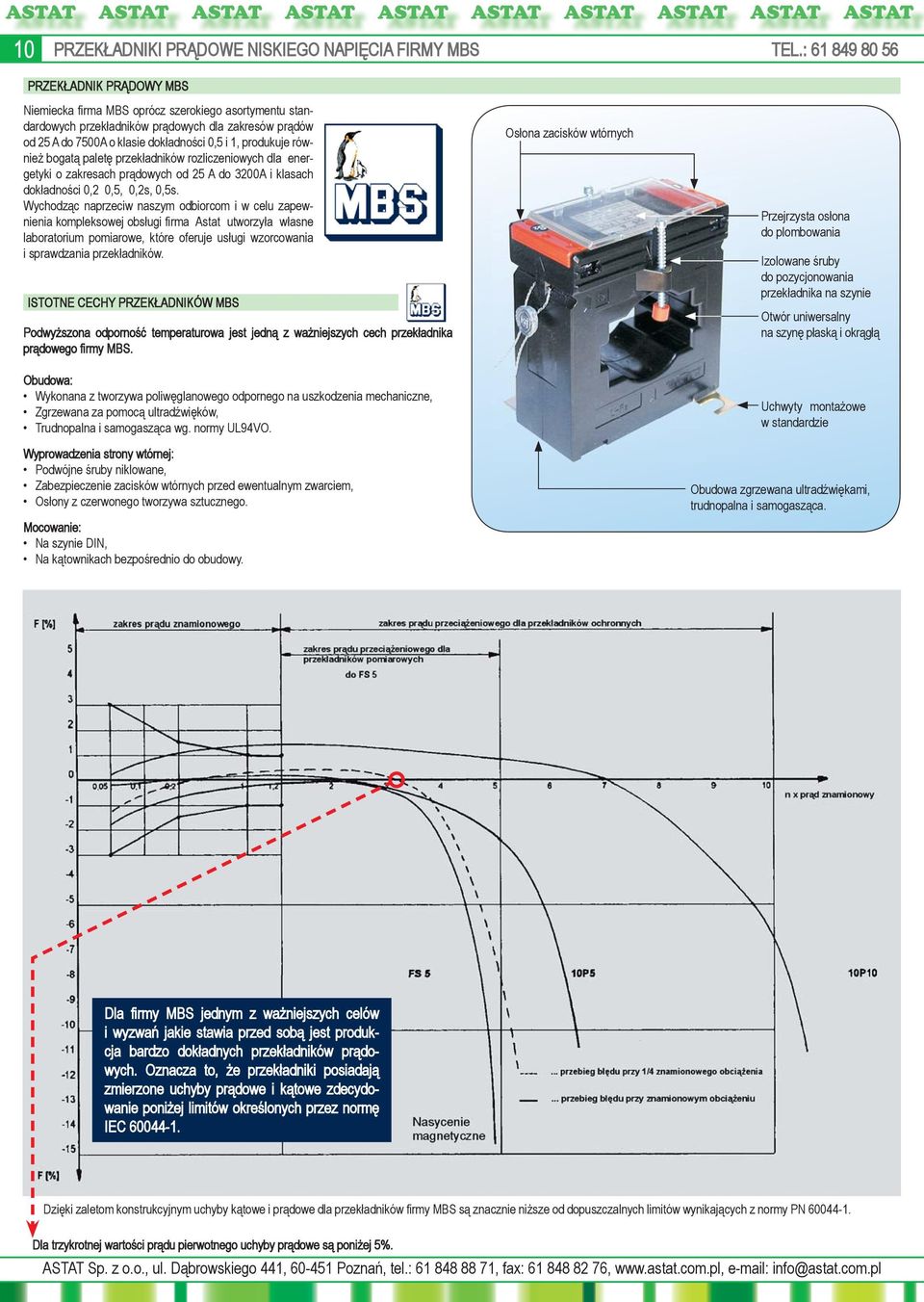

10 10 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY MBS Niemiecka firma MBS oprócz szerokiego asortymentu standardowych przekładników prądowych dla zakresów prądów od 25 A do 7500A o klasie dokładności 0,5 i 1, produkuje również bogatą paletę przekładników rozliczeniowych dla energetyki o zakresach prądowych od 25 A do 3200A i klasach dokładności 0,2 0,5, 0,2s, 0,5s. Wychodząc naprzeciw naszym odbiorcom i w celu zapewnienia kompleksowej obsługi firma Astat utworzyła własne laboratorium pomiarowe, które oferuje usługi wzorcowania i sprawdzania przekładników. ISTOTNE CECHY PRZEKŁADNIKÓW MBS Podwyższona odporność temperaturowa jest jedną z ważniejszych cech przekładnika prądowego firmy MBS. Obudowa: Wykonana z tworzywa poliwęglanowego odpornego na uszkodzenia mechaniczne, Zgrzewana za pomocą ultradźwięków, Trudnopalna i samogasząca wg. normy UL94VO. Wyprowadzenia strony wtórnej: Podwójne śruby niklowane, Zabezpieczenie zacisków wtórnych przed ewentualnym zwarciem, Osłony z czerwonego tworzywa sztucznego. Mocowanie: Na szynie DIN, Na kątownikach bezpośrednio do obudowy. Osłona zacisków wtórnych Przejrzysta osłona do plombowania Izolowane śruby do pozycjonowania przekładnika na szynie Otwór uniwersalny na szynę płaską i okrągłą Uchwyty montażowe w standardzie Obudowa zgrzewana ultradźwiękami, trudnopalna i samogasząca. Dla firmy MBS jednym z ważniejszych celów i wyzwań jakie stawia przed sobą jest produkcja bardzo dokładnych przekładników prądo- wych. Oznacza to, że przekładniki posiadają zmierzone uchyby prądowe i kątowe zdecydo- wanie poniżej limitów określonych przez normę IEC Dzięki zaletom konstrukcyjnym uchyby kątowe i prądowe dla przekładników firmy MBS są znacznie niższe od dopuszczalnych limitów wynikających z normy PN Dla trzykrotnej wartości prądu pierwotnego uchyby prądowe są poniżej 5%.

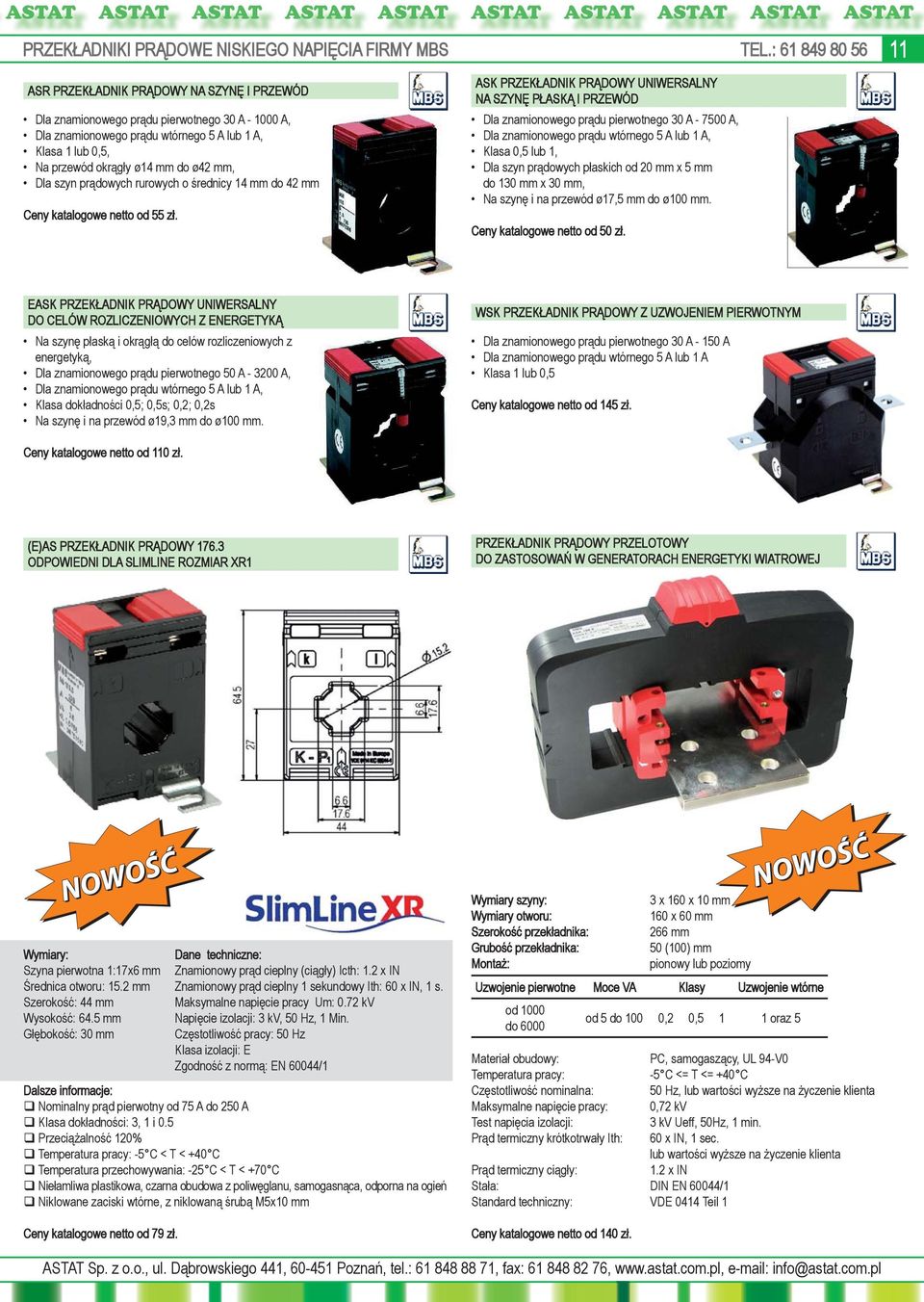

11 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: ASR PRZEKŁADNIK PRĄDOWY NA SZYNĘ I PRZEWÓD Dla znamionowego prądu pierwotnego 30 A A, Dla znamionowego prądu wtórnego 5 A lub 1 A, Klasa 1 lub 0,5, Na przewód okrągły ø14 mm do ø42 mm, Dla szyn prądowych rurowych o średnicy 14 mm do 42 mm Ceny katalogowe netto od 55 zł. ASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY NA SZYNĘ PŁASKĄ I PRZEWÓD Dla znamionowego prądu pierwotnego 30 A A, Dla znamionowego prądu wtórnego 5 A lub 1 A, Klasa 0,5 lub 1, Dla szyn prądowych płaskich od 20 mm x 5 mm do 130 mm x 30 mm, Na szynę i na przewód ø17,5 mm do ø100 mm. Ceny katalogowe netto od 50 zł. EASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ Na szynę płaską i okrągłą do celów rozliczeniowych z energetyką, Dla znamionowego prądu pierwotnego 50 A A, Dla znamionowego prądu wtórnego 5 A lub 1 A, Klasa dokładności 0,5; 0,5s; 0,2; 0,2s Na szynę i na przewód ø19,3 mm do ø100 mm. WSK PRZEKŁADNIK PRĄDOWY Z UZWOJENIEM PIERWOTNYM Dla znamionowego prądu pierwotnego 30 A A Dla znamionowego prądu wtórnego 5 A lub 1 A Klasa 1 lub 0,5 Ceny katalogowe netto od 145 zł. Ceny katalogowe netto od 110 zł. (E)AS PRZEKŁADNIK PRĄDOWY ODPOWIEDNI DLA SLIMLINE ROZMIAR XR1 PRZEKŁADNIK PRĄDOWY PRZELOTOWY DO ZASTOSOWAŃ W GENERATORACH ENERGETYKI WIATROWEJ Wymiary: Szyna pierwotna 1:17x6 mm Średnica otworu: 15.2 mm Szerokość: 44 mm Wysokość: 64.5 mm Głębokość: 30 mm Dalsze informacje: Nominalny prąd pierwotny od 75 A do 250 A Klasa dokładności: 3, 1 i 0.5 Przeciążalność 120% Temperatura pracy: -5 C < T < +40 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień Niklowane zaciski wtórne, z niklowaną śrubą M5x10 mm Ceny katalogowe netto od 79 zł. Dane techniczne: Znamionowy prąd cieplny (ciągły) Icth: 1.2 x IN Znamionowy prąd cieplny 1 sekundowy Ith: 60 x IN, 1 s. Maksymalne napięcie pracy Um: 0.72 kv Napięcie izolacji: 3 kv, 50 Hz, 1 Min. Częstotliwość pracy: 50 Hz Klasa izolacji: E Zgodność z normą: EN 60044/1 Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: Uzwojenie pierwotne od 1000 do 6000 Moce VA 3 x 160 x 10 mm 160 x 60 mm 266 mm 50 (100) mm pionowy lub poziomy Klasy Uzwojenie wtórne od 5 do 100 0,2 0,5 1 1 oraz 5 Materiał obudowy: PC, samogaszący, UL 94-V0 Temperatura pracy: -5 C <= T <= +40 C Częstotliwość nominalna: 50 Hz, lub wartości wyższe na życzenie klienta Maksymalne napięcie pracy: 0,72 kv Test napięcia izolacji: 3 kv Ueff, 50Hz, 1 min. Prąd termiczny krótkotrwały Ith: 60 x IN, 1 sec. lub wartości wyższe na życzenie klienta Prąd termiczny ciągły: 1.2 x IN Stała: DIN EN 60044/1 Standard techniczny: VDE 0414 Teil 1 Ceny katalogowe netto od 140 zł.

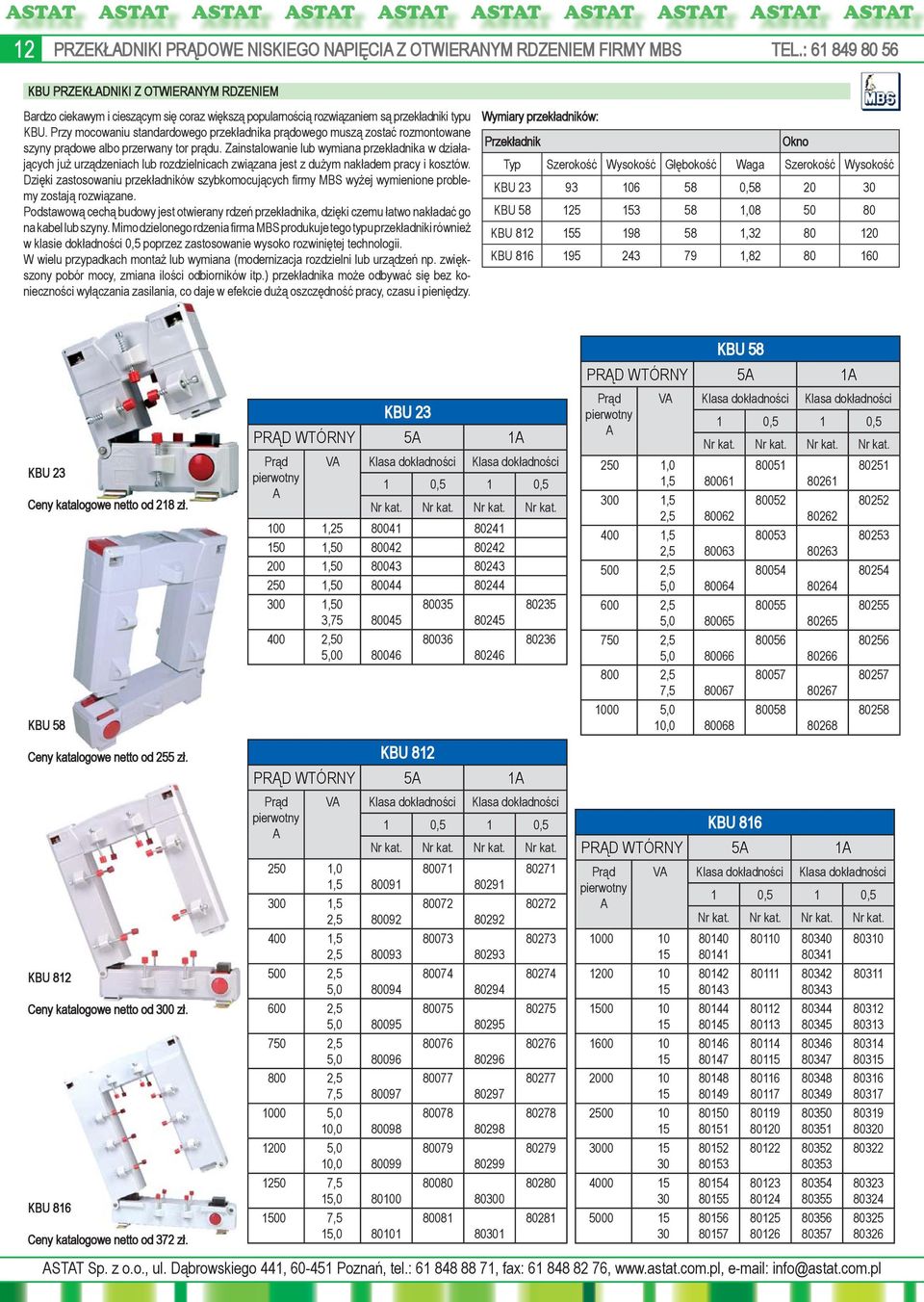

12 12 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z OTWIERANYM RDZENIEM FIRMY MBS TEL.: KBU PRZEKŁADNIKI Z OTWIERANYM RDZENIEM Bardzo ciekawym i cieszącym się coraz większą popularnością rozwiązaniem są przekładniki typu KBU. Przy mocowaniu standardowego przekładnika prądowego muszą zostać rozmontowane szyny prądowe albo przerwany tor prądu. Zainstalowanie lub wymiana przekładnika w działających już urządzeniach lub rozdzielnicach związana jest z dużym nakładem pracy i kosztów. Dzięki zastosowaniu przekładników szybkomocujących firmy MBS wyżej wymienione problemy zostają rozwiązane. Podstawową cechą budowy jest otwierany rdzeń przekładnika, dzięki czemu łatwo nakładać go na kabel lub szyny. Mimo dzielonego rdzenia firma MBS produkuje tego typu przekładniki również w klasie dokładności 0,5 poprzez zastosowanie wysoko rozwiniętej technologii. W wielu przypadkach montaż lub wymiana (modernizacja rozdzielni lub urządzeń np. zwiększony pobór mocy, zmiana ilości odbiorników itp.) przekładnika może odbywać się bez konieczności wyłączania zasilania, co daje w efekcie dużą oszczędność pracy, czasu i pieniędzy. Wymiary przekładników: Przekładnik Okno Typ Szerokość Wysokość Głębokość Waga Szerokość Wysokość KBU , KBU , KBU , KBU , KBU 23 Ceny katalogowe netto od 218 zł. KBU 58 Ceny katalogowe netto od 255 zł. KBU 812 Ceny katalogowe netto od 300 zł. KBU 816 Ceny katalogowe netto od 372 zł. PRĄD WTÓRNY Prąd pierwotny A KBU 23 5A 1A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat , , , , , , , , PRĄD WTÓRNY Prąd pierwotny A KBU 812 5A 1A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, ,0 10, ,5 15, ,5 15, PRĄD WTÓRNY Prąd pierwotny A KBU 58 5A 1A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, PRĄD WTÓRNY Prąd pierwotny A KBU 816 5A A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat

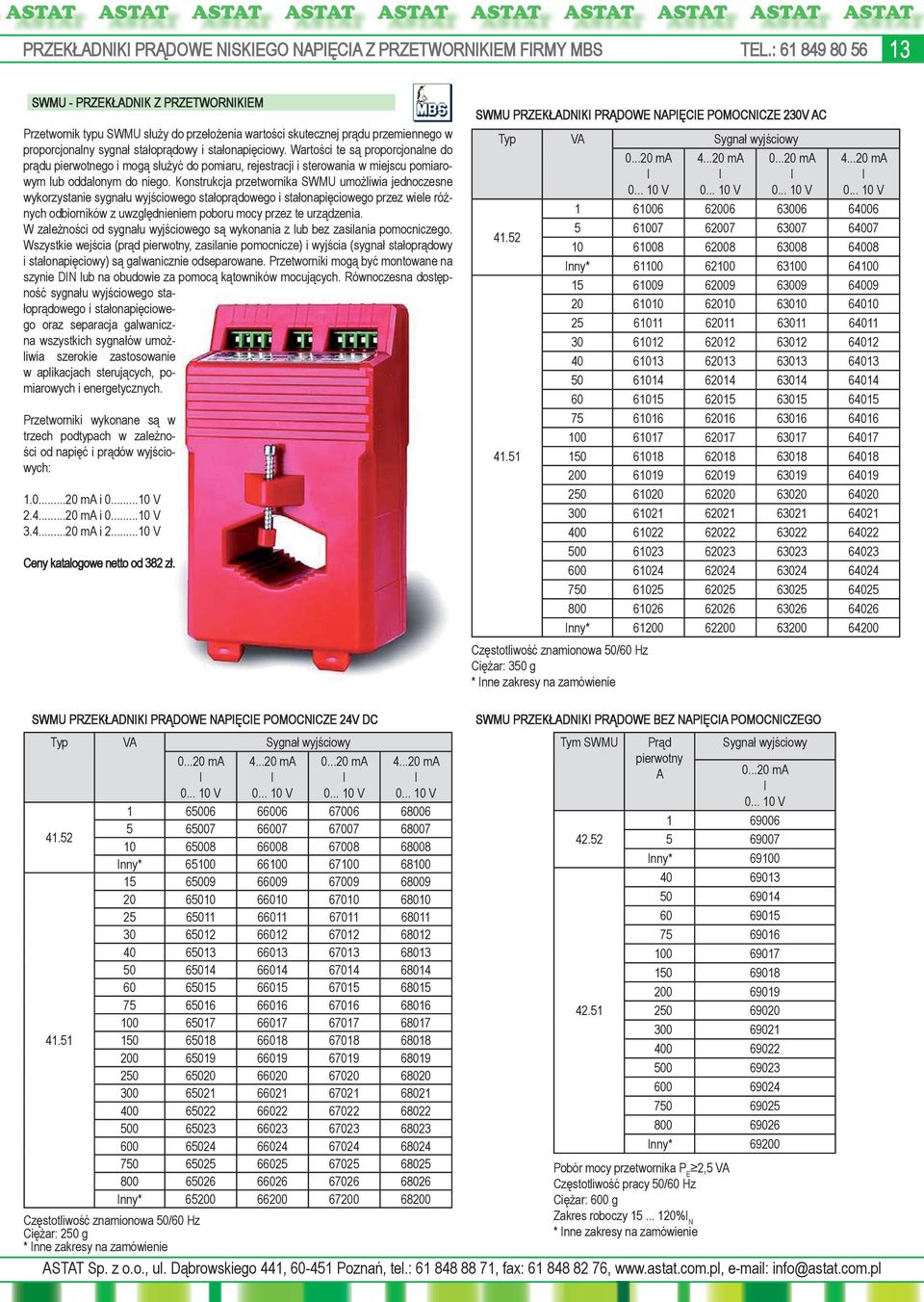

13 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z PRZETWORNIKIEM FIRMY MBS TEL.: SWMU - PRZEKŁADNIK Z PRZETWORNIKIEM Przetwornik typu SWMU służy do przełożenia wartości skutecznej prądu przemiennego w proporcjonalny sygnał stałoprądowy i stałonapięciowy. Wartości te są proporcjonalne do prądu pierwotnego i mogą służyć do pomiaru, rejestracji i sterowania w miejscu pomiarowym lub oddalonym do niego. Konstrukcja przetwornika SWMU umożliwia jednoczesne wykorzystanie sygnału wyjściowego stałoprądowego i stałonapięciowego przez wiele różnych odbiorników z uwzględnieniem poboru mocy przez te urządzenia. W zależności od sygnału wyjściowego są wykonania z lub bez zasilania pomocniczego. Wszystkie wejścia (prąd pierwotny, zasilanie pomocnicze) i wyjścia (sygnał stałoprądowy i stałonapięciowy) są galwanicznie odseparowane. Przetworniki mogą być montowane na szynie DIN lub na obudowie za pomocą kątowników mocujących. Równoczesna dostępność sygnału wyjściowego stałoprądowego i stałonapięciowego oraz separacja galwaniczna wszystkich sygnałów umożliwia szerokie zastosowanie w aplikacjach sterujących, pomiarowych i energetycznych. Przetworniki wykonane są w trzech podtypach w zależności od napięć i prądów wyjściowych: ma i V ma i V ma i V Ceny katalogowe netto od 382 zł. SWMU PRZEKŁADNIKI PRĄDOWE NAPIĘCIE POMOCNICZE 230V AC Typ VA Sygnał wyjściowy Częstotliwość znamionowa 50/60 Hz Ciężar: 350 g * Inne zakresy na zamówienie ma I V ma I V ma I V ma I V Inny* Inny* SWMU PRZEKŁADNIKI PRĄDOWE NAPIĘCIE POMOCNICZE 24V DC Typ VA Sygnał wyjściowy ma I V ma I V ma I V ma I V Inny* Inny* SWMU PRZEKŁADNIKI PRĄDOWE BEZ NAPIĘCIA POMOCNICZEGO Tym SWMU Prąd pierwotny A Sygnał wyjściowy ma I V Inny* Inny* Pobór mocy przetwornika P E 2,5 VA Częstotliwość pracy 50/60 Hz Ciężar: 600 g Zakres roboczy %I N * Inne zakresy na zamówienie Częstotliwość znamionowa 50/60 Hz Ciężar: 250 g * Inne zakresy na zamówienie

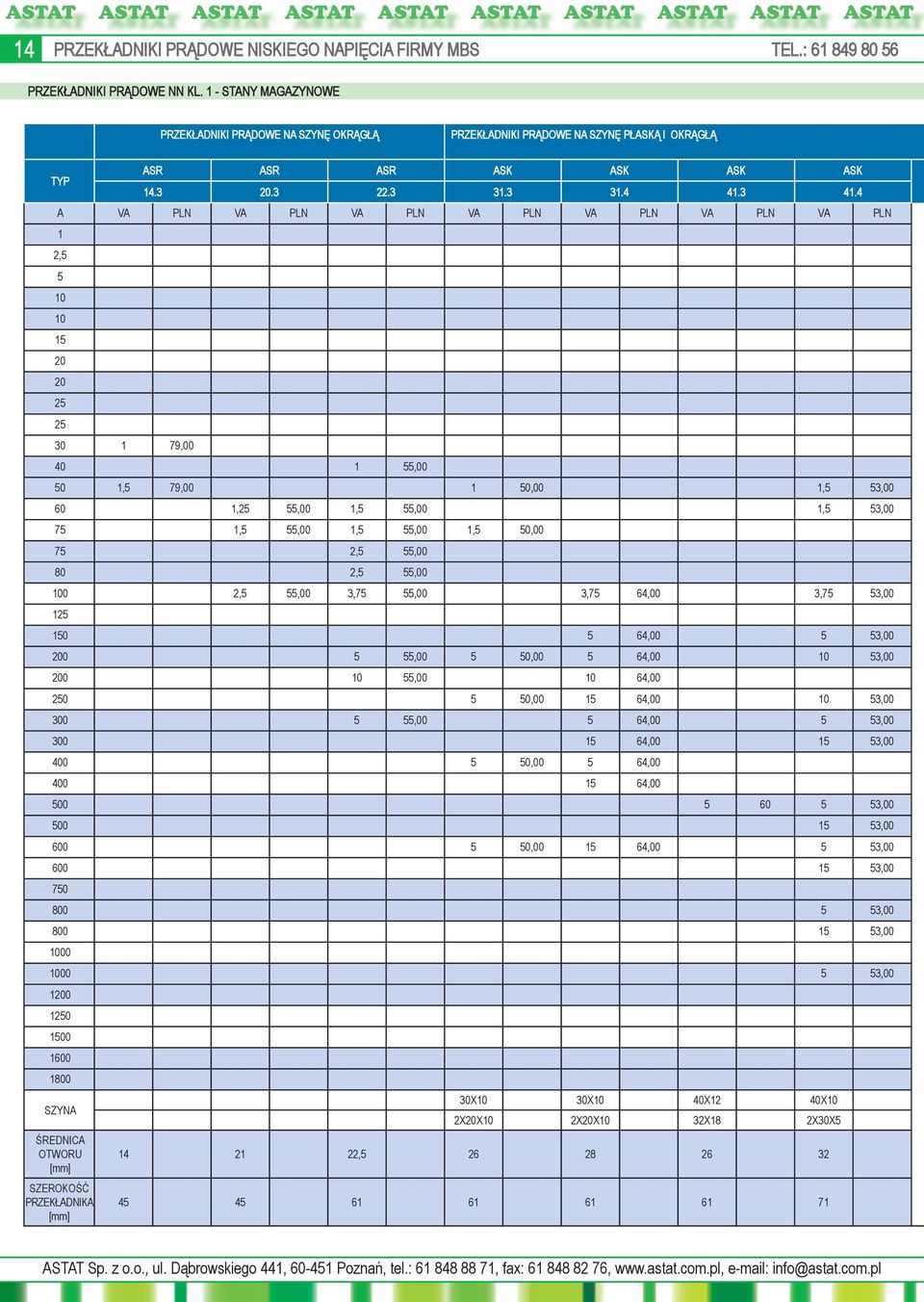

14 14 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIKI PRĄDOWE NN KL. 1 - STANY MAGAZYNOWE PRZEKŁADNIKI PRĄDOWE NA SZYNĘ OKRĄGŁĄ PRZEKŁADNIKI PRĄDOWE NA SZYNĘ PŁASKĄ I OKRĄGŁĄ TYP ASR ASR ASR ASK A VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN 1 2, , , ,5 79, ,00 1,5 53, ,25 55,00 1,5 55,00 1,5 53, ,5 55,00 1,5 55,00 1,5 50, ,5 55, ,5 55, ,5 55,00 3,75 55,00 3,75 64,00 3,75 53, , , , , , , , , , , , , , , , , , , , , , , , , , , , , SZYNA ŚREDNICA OTWORU [mm] SZEROKOŚĆ PRZEKŁADNIKA [mm] ASK ASK 30X10 30X10 40X12 40X10 2X20X10 2X20X10 32X18 2X30X , ASK

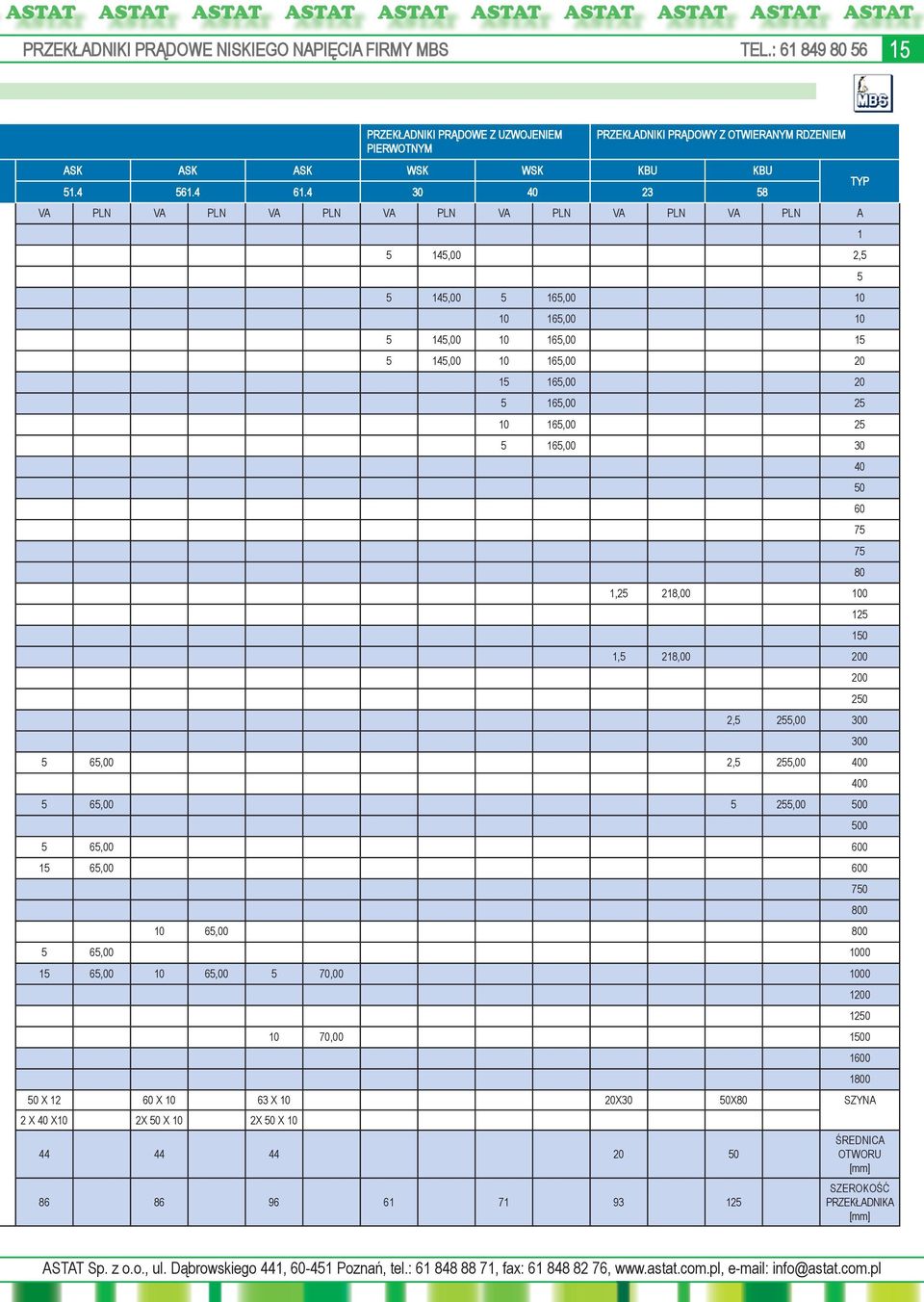

15 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: ASK ASK ASK PRZEKŁADNIKI PRĄDOWE Z UZWOJENIEM PIERWOTNYM WSK WSK PRZEKŁADNIKI PRĄDOWY Z OTWIERANYM RDZENIEM VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN VA PLN A ,00 2, , , , , , , , , , , , ,25 218, ,5 218, ,5 255, ,00 2,5 255, , , , , , , , , , , X X X 10 20X30 50X80 SZYNA 2 X 40 X10 2X 50 X 10 2X 50 X KBU KBU TYP ŚREDNICA OTWORU [mm] SZEROKOŚĆ PRZEKŁADNIKA [mm]

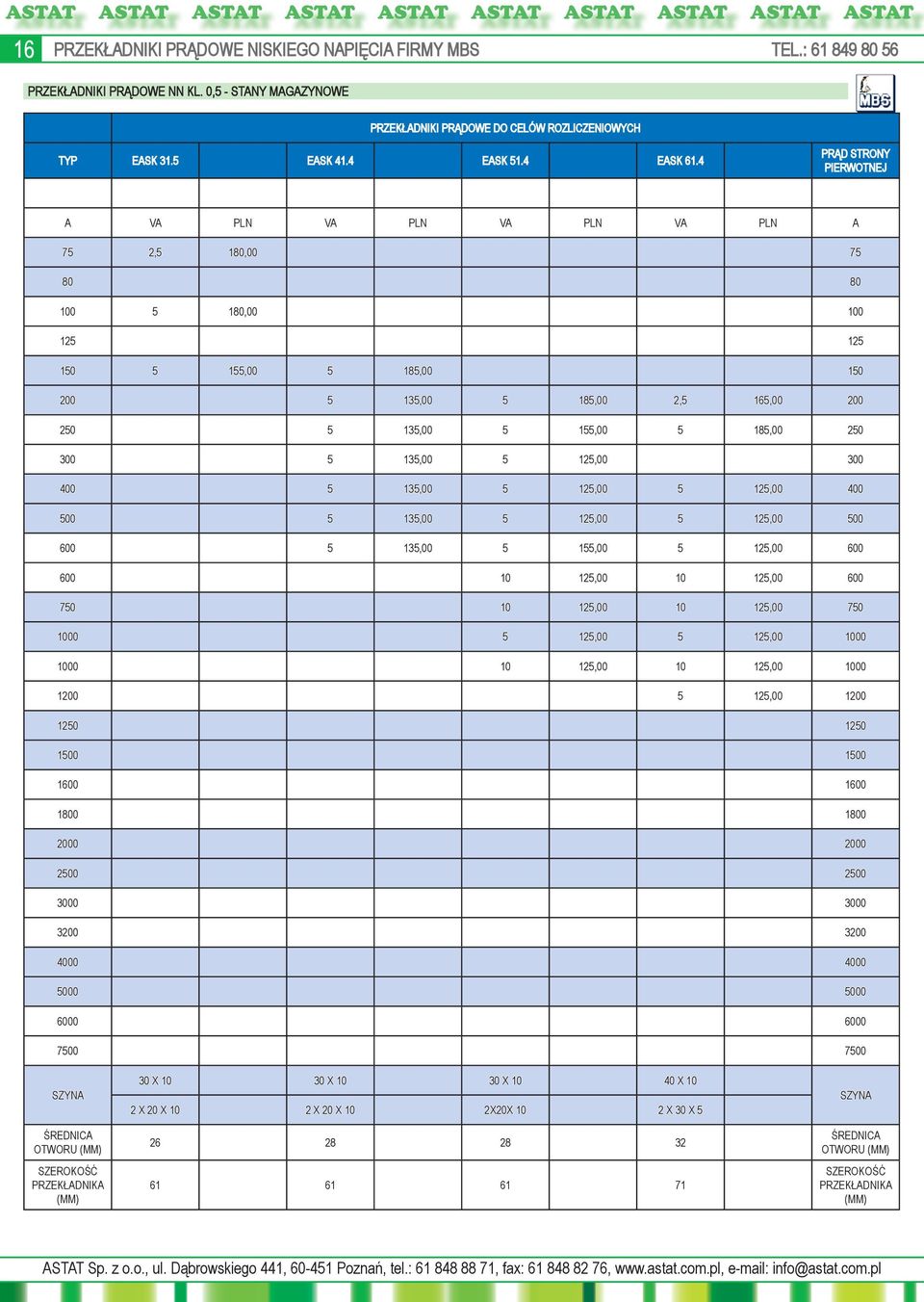

16 16 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIKI PRĄDOWE NN KL. 0,5 - STANY MAGAZYNOWE PRZEKŁADNIKI PRĄDOWE DO CELÓW ROZLICZENIOWYCH TYP EASK 31.5 EASK 41.4 EASK 51.4 EASK 61.4 PRĄD STRONY PIERWOTNEJ A VA PLN VA PLN VA PLN VA PLN A 75 2,5 180, , , , , ,00 2,5 165, , , , , , , , , , , , , , , , , , , , , , , , SZYNA ŚREDNICA OTWORU (MM) SZEROKOŚĆ PRZEKŁADNIKA (MM) 30 X X X X 10 2 X 20 X 10 2 X 20 X 10 2X20X 10 2 X 30 X SZYNA ŚREDNICA OTWORU (MM) SZEROKOŚĆ PRZEKŁADNIKA (MM)

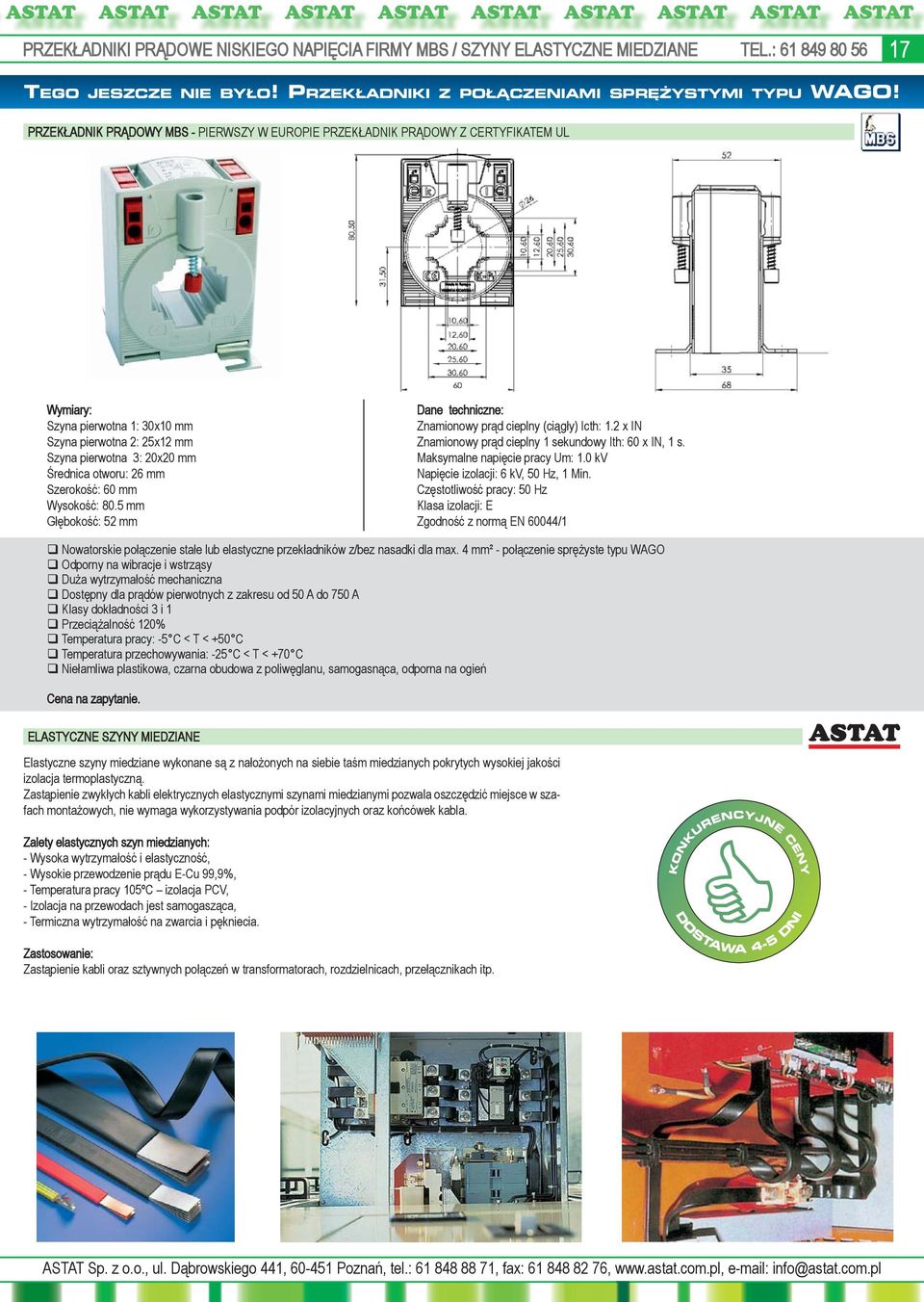

17 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS / SZYNY ELASTYCZNE MIEDZIANE TEL.: TEGO JESZCZE NIE BYŁO! PRZEKŁADNIKI Z POŁĄCZENIAMI SPRĘŻYSTYMI TYPU WAGO! 17 PRZEKŁADNIK PRĄDOWY MBS - PIERWSZY W EUROPIE PRZEKŁADNIK PRĄDOWY Z CERTYFIKATEM UL Wymiary: Szyna pierwotna 1: 30x10 mm Szyna pierwotna 2: 25x12 mm Szyna pierwotna 3: 20x20 mm Średnica otworu: 26 mm Szerokość: 60 mm Wysokość: 80.5 mm Głębokość: 52 mm Dane techniczne: Znamionowy prąd cieplny (ciągły) Icth: 1.2 x IN Znamionowy prąd cieplny 1 sekundowy Ith: 60 x IN, 1 s. Maksymalne napięcie pracy Um: 1.0 kv Napięcie izolacji: 6 kv, 50 Hz, 1 Min. Częstotliwość pracy: 50 Hz Klasa izolacji: E Zgodność z normą EN 60044/1 Nowatorskie połączenie stałe lub elastyczne przekładników z/bez nasadki dla max. 4 mm² - połączenie sprężyste typu WAGO Odporny na wibracje i wstrząsy Duża wytrzymałość mechaniczna Dostępny dla prądów pierwotnych z zakresu od 50 A do 750 A Klasy dokładności 3 i 1 Przeciążalność 120% Temperatura pracy: -5 C < T < +50 C Temperatura przechowywania: -25 C < T < +70 C Niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień Cena na zapytanie. ELASTYCZNE SZYNY MIEDZIANE Elastyczne szyny miedziane wykonane są z nałożonych na siebie taśm miedzianych pokrytych wysokiej jakości izolacja termoplastyczną. Zastąpienie zwykłych kabli elektrycznych elastycznymi szynami miedzianymi pozwala oszczędzić miejsce w szafach montażowych, nie wymaga wykorzystywania podpór izolacyjnych oraz końcówek kabla. Zalety elastycznych szyn miedzianych: - Wysoka wytrzymałość i elastyczność, - Wysokie przewodzenie prądu E-Cu 99,9%, - Temperatura pracy 105ºC izolacja PCV, - Izolacja na przewodach jest samogasząca, - Termiczna wytrzymałość na zwarcia i pękniecia. Zastosowanie: Zastąpienie kabli oraz sztywnych połączeń w transformatorach, rozdzielnicach, przełącznikach itp.

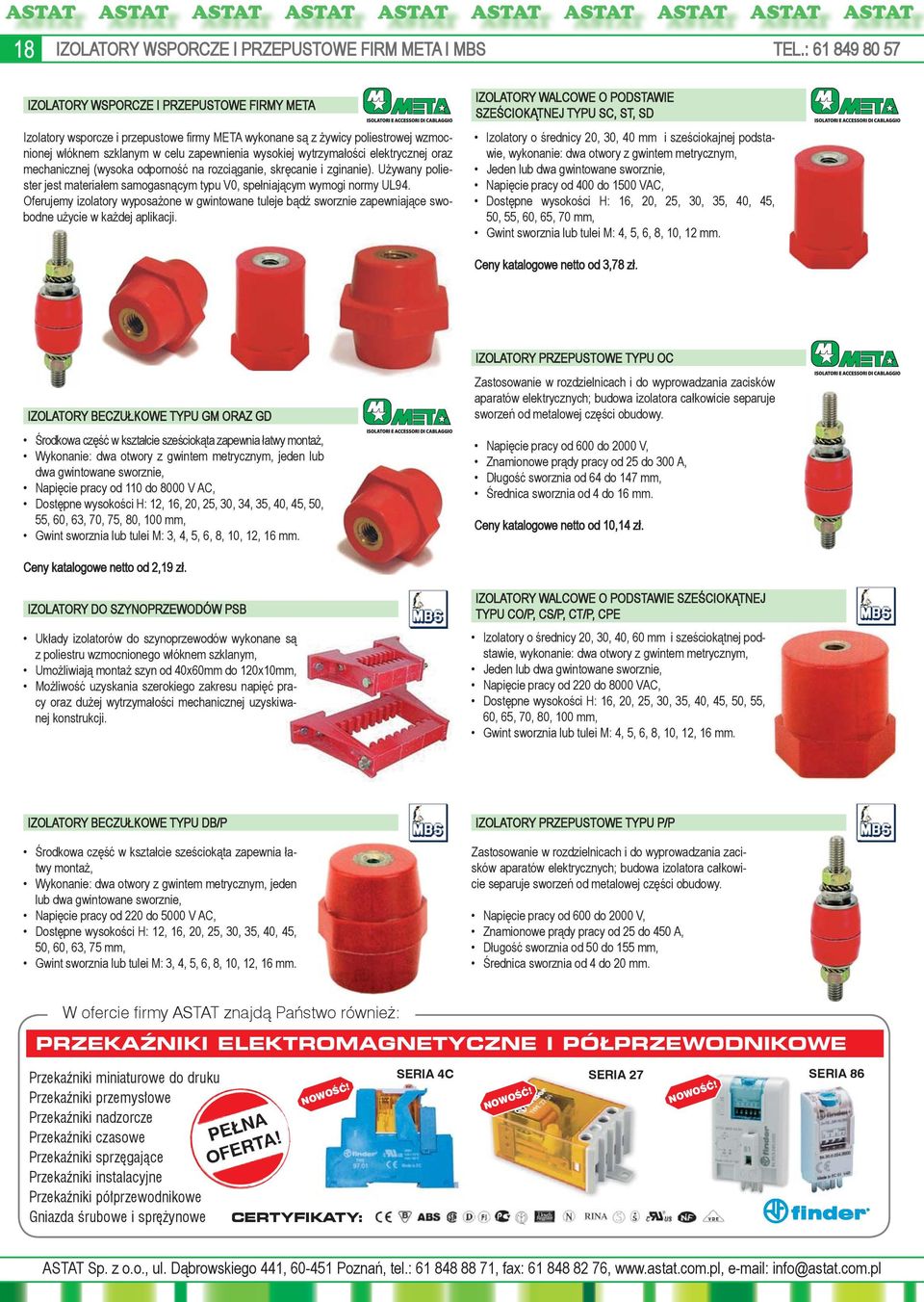

18 18 IZOLATORY WSPORCZE I PRZEPUSTOWE FIRM META I MBS TEL.: IZOLATORY WSPORCZE I PRZEPUSTOWE FIRMY META Izolatory wsporcze i przepustowe firmy META wykonane są z żywicy poliestrowej wzmocnionej włóknem szklanym w celu zapewnienia wysokiej wytrzymałości elektrycznej oraz mechanicznej (wysoka odporność na rozciąganie, skręcanie i zginanie). Używany poliester jest materiałem samogasnącym typu V0, spełniającym wymogi normy UL94. Oferujemy izolatory wyposażone w gwintowane tuleje bądź sworznie zapewniające swobodne użycie w każdej aplikacji. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU SC, ST, SD Izolatory o średnicy 20, 30, 40 mm i sześciokajnej podstawie, wykonanie: dwa otwory z gwintem metrycznym, Jeden lub dwa gwintowane sworznie, Napięcie pracy od 400 do 1500 VAC, Dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70 mm, Gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12 mm. Ceny katalogowe netto od 3,78 zł. IZOLATORY BECZUŁKOWE TYPU GM ORAZ GD Środkowa część w kształcie sześciokąta zapewnia łatwy montaż, Wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, Napięcie pracy od 110 do 8000 V AC, Dostępne wysokości H: 12, 16, 20, 25, 30, 34, 35, 40, 45, 50, 55, 60, 63, 70, 75, 80, 100 mm, Gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU OC Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. Napięcie pracy od 600 do 2000 V, Znamionowe prądy pracy od 25 do 300 A, Długość sworznia od 64 do 147 mm, Średnica sworznia od 4 do 16 mm. Ceny katalogowe netto od 10,14 zł. Ceny katalogowe netto od 2,19 zł. IZOLATORY DO SZYNOPRZEWODÓW PSB Układy izolatorów do szynoprzewodów wykonane są z poliestru wzmocnionego włóknem szklanym, Umożliwiają montaż szyn od 40x60mm do 120x10mm, Możliwość uzyskania szerokiego zakresu napięć pracy oraz dużej wytrzymałości mechanicznej uzyskiwanej konstrukcji. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU CO/P, CS/P, CT/P, CPE Izolatory o średnicy 20, 30, 40, 60 mm i sześciokątnej podstawie, wykonanie: dwa otwory z gwintem metrycznym, Jeden lub dwa gwintowane sworznie, Napięcie pracy od 220 do 8000 VAC, Dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 100 mm, Gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY BECZUŁKOWE TYPU DB/P Środkowa część w kształcie sześciokąta zapewnia łatwy montaż, Wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, Napięcie pracy od 220 do 5000 V AC, Dostępne wysokości H: 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 63, 75 mm, Gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU P/P Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. Napięcie pracy od 600 do 2000 V, Znamionowe prądy pracy od 25 do 450 A, Długość sworznia od 50 do 155 mm, Średnica sworznia od 4 do 20 mm. W ofercie fi rmy ASTAT znajdą Państwo również: PRZEKAŹNIKI ELEKTROMAGNETYCZNE I PÓŁPRZEWODNIKOWE Przekaźniki miniaturowe do druku Przekaźniki przemysłowe Przekaźniki nadzorcze Przekaźniki czasowe Przekaźniki sprzęgające Przekaźniki instalacyjne Przekaźniki półprzewodnikowe Gniazda śrubowe i sprężynowe PEŁNA OFERTA! NOWOŚĆ! CERTYFIKATY: SERIA 4C SERIA 27 SERIA 86 NOWOŚĆ! NOWOŚĆ!

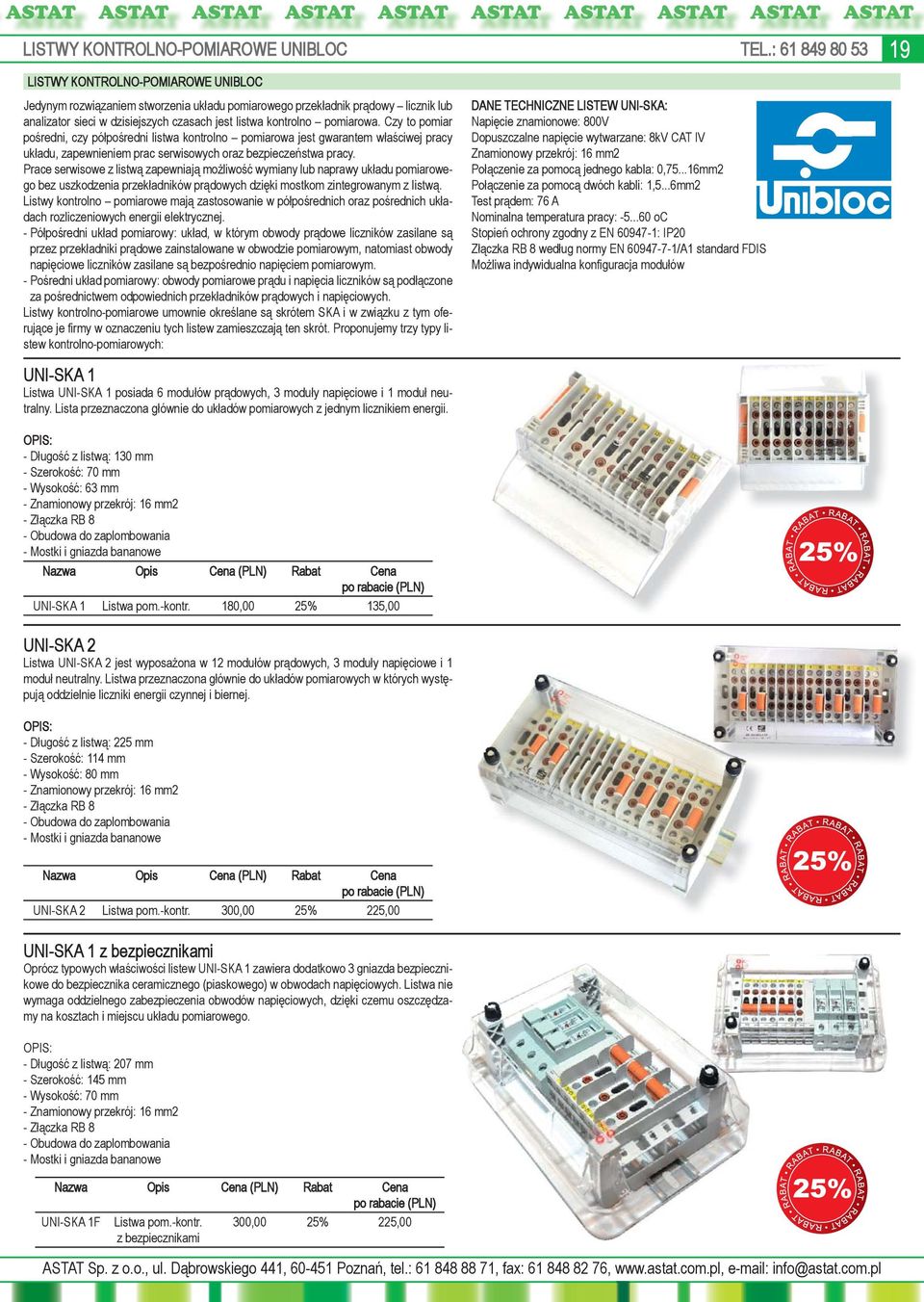

19 LISTWY KONTROLNO-POMIAROWE UNIBLOC TEL.: LISTWY KONTROLNO-POMIAROWE UNIBLOC Jedynym rozwiązaniem stworzenia układu pomiarowego przekładnik prądowy licznik lub analizator sieci w dzisiejszych czasach jest listwa kontrolno pomiarowa. Czy to pomiar pośredni, czy półpośredni listwa kontrolno pomiarowa jest gwarantem właściwej pracy układu, zapewnieniem prac serwisowych oraz bezpieczeństwa pracy. Prace serwisowe z listwą zapewniają możliwość wymiany lub naprawy układu pomiarowego bez uszkodzenia przekładników prądowych dzięki mostkom zintegrowanym z listwą. Listwy kontrolno pomiarowe mają zastosowanie w półpośrednich oraz pośrednich układach rozliczeniowych energii elektrycznej. - Półpośredni układ pomiarowy: układ, w którym obwody prądowe liczników zasilane są przez przekładniki prądowe zainstalowane w obwodzie pomiarowym, natomiast obwody napięciowe liczników zasilane są bezpośrednio napięciem pomiarowym. - Pośredni układ pomiarowy: obwody pomiarowe prądu i napięcia liczników są podłączone za pośrednictwem odpowiednich przekładników prądowych i napięciowych. Listwy kontrolno-pomiarowe umownie określane są skrótem SKA i w związku z tym oferujące je firmy w oznaczeniu tych listew zamieszczają ten skrót. Proponujemy trzy typy listew kontrolno-pomiarowych: UNI-SKA 1 Listwa UNI-SKA 1 posiada 6 modułów prądowych, 3 moduły napięciowe i 1 moduł neutralny. Lista przeznaczona głównie do układów pomiarowych z jednym licznikiem energii. OPIS: - Długość z listwą: 130 mm - Szerokość: 70 mm - Wysokość: 63 mm - Znamionowy przekrój: 16 mm2 - Złączka RB 8 - Obudowa do zaplombowania - Mostki i gniazda bananowe Nazwa Opis Cena (PLN) Rabat Cena po rabacie (PLN) UNI-SKA 1 Listwa pom.-kontr. 180,00 25% 135,00 UNI-SKA 2 Listwa UNI-SKA 2 jest wyposażona w 12 modułów prądowych, 3 moduły napięciowe i 1 moduł neutralny. Listwa przeznaczona głównie do układów pomiarowych w których występują oddzielnie liczniki energii czynnej i biernej. OPIS: - Długość z listwą: 225 mm - Szerokość: 114 mm - Wysokość: 80 mm - Znamionowy przekrój: 16 mm2 - Złączka RB 8 - Obudowa do zaplombowania - Mostki i gniazda bananowe Nazwa Opis Cena (PLN) Rabat Cena po rabacie (PLN) UNI-SKA 2 Listwa pom.-kontr. 300,00 25% 225,00 UNI-SKA 1 z bezpiecznikami Oprócz typowych właściwości listew UNI-SKA 1 zawiera dodatkowo 3 gniazda bezpiecznikowe do bezpiecznika ceramicznego (piaskowego) w obwodach napięciowych. Listwa nie wymaga oddzielnego zabezpieczenia obwodów napięciowych, dzięki czemu oszczędzamy na kosztach i miejscu układu pomiarowego. OPIS: - Długość z listwą: 207 mm - Szerokość: 145 mm - Wysokość: 70 mm - Znamionowy przekrój: 16 mm2 - Złączka RB 8 - Obudowa do zaplombowania - Mostki i gniazda bananowe DANE TECHNICZNE LISTEW UNI-SKA: Napięcie znamionowe: 800V Dopuszczalne napięcie wytwarzane: 8kV CAT IV Znamionowy przekrój: 16 mm2 Połączenie za pomocą jednego kabla: 0, mm2 Połączenie za pomocą dwóch kabli: 1,5...6mm2 Test prądem: 76 A Nominalna temperatura pracy: oc Stopień ochrony zgodny z EN : IP20 Złączka RB 8 według normy EN /A1 standard FDIS Możliwa indywidualna konfiguracja modułów 19 Nazwa UNI-SKA 1F Opis Listwa pom.-kontr. z bezpiecznikami Cena (PLN) Rabat Cena po rabacie (PLN) 300,00 25% 225,00

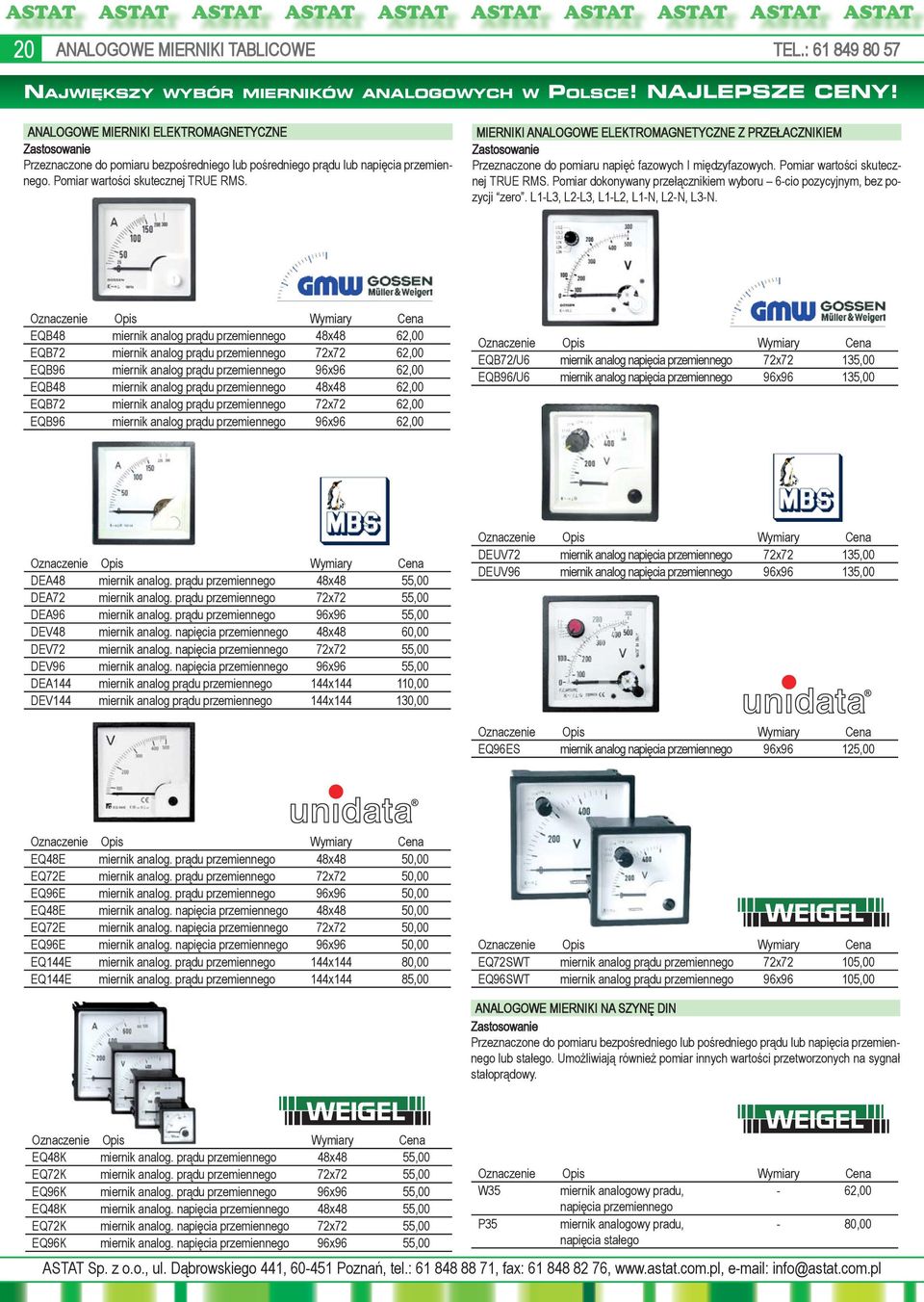

20 20 ANALOGOWE MIERNIKI TABLICOWE TEL.: NAJWIĘKSZY WYBÓR MIERNIKÓW ANALOGOWYCH W POLSCE! NAJLEPSZE CENY! ANALOGOWE MIERNIKI ELEKTROMAGNETYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego. Pomiar wartości skutecznej TRUE RMS. MIERNIKI ANALOGOWE ELEKTROMAGNETYCZNE Z PRZEŁACZNIKIEM Zastosowanie Przeznaczone do pomiaru napięć fazowych I międzyfazowych. Pomiar wartości skutecznej TRUE RMS. Pomiar dokonywany przełącznikiem wyboru 6-cio pozycyjnym, bez pozycji zero. L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N. Oznaczenie Opis Wymiary Cena EQB48 miernik analog prądu przemiennego 48x48 62,00 EQB72 miernik analog prądu przemiennego 72x72 62,00 EQB96 miernik analog prądu przemiennego 96x96 62,00 EQB48 miernik analog prądu przemiennego 48x48 62,00 EQB72 miernik analog prądu przemiennego 72x72 62,00 EQB96 miernik analog prądu przemiennego 96x96 62,00 Oznaczenie Opis Wymiary Cena EQB72/U6 miernik analog napięcia przemiennego 72x72 135,00 EQB96/U6 miernik analog napięcia przemiennego 96x96 135,00 Oznaczenie Opis Wymiary Cena DEA48 miernik analog. prądu przemiennego 48x48 55,00 DEA72 miernik analog. prądu przemiennego 72x72 55,00 DEA96 miernik analog. prądu przemiennego 96x96 55,00 DEV48 miernik analog. napięcia przemiennego 48x48 60,00 DEV72 miernik analog. napięcia przemiennego 72x72 55,00 DEV96 miernik analog. napięcia przemiennego 96x96 55,00 DEA144 miernik analog prądu przemiennego 144x ,00 DEV144 miernik analog prądu przemiennego 144x ,00 Oznaczenie Opis Wymiary Cena DEUV72 miernik analog napięcia przemiennego 72x72 135,00 DEUV96 miernik analog napięcia przemiennego 96x96 135,00 Oznaczenie Opis Wymiary Cena EQ96ES miernik analog napięcia przemiennego 96x96 125,00 Oznaczenie Opis Wymiary Cena EQ48E miernik analog. prądu przemiennego 48x48 50,00 EQ72E miernik analog. prądu przemiennego 72x72 50,00 EQ96E miernik analog. prądu przemiennego 96x96 50,00 EQ48E miernik analog. napięcia przemiennego 48x48 50,00 EQ72E miernik analog. napięcia przemiennego 72x72 50,00 EQ96E miernik analog. napięcia przemiennego 96x96 50,00 EQ144E miernik analog. prądu przemiennego 144x144 80,00 EQ144E miernik analog. prądu przemiennego 144x144 85,00 Oznaczenie Opis Wymiary Cena EQ72SWT miernik analog prądu przemiennego 72x72 105,00 EQ96SWT miernik analog prądu przemiennego 96x96 105,00 ANALOGOWE MIERNIKI NA SZYNĘ DIN Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego lub stałego. Umożliwiają również pomiar innych wartości przetworzonych na sygnał stałoprądowy. Oznaczenie Opis Wymiary Cena EQ48K miernik analog. prądu przemiennego 48x48 55,00 EQ72K miernik analog. prądu przemiennego 72x72 55,00 EQ96K miernik analog. prądu przemiennego 96x96 55,00 EQ48K miernik analog. napięcia przemiennego 48x48 55,00 EQ72K miernik analog. napięcia przemiennego 72x72 55,00 EQ96K miernik analog. napięcia przemiennego 96x96 55,00 Oznaczenie W35 Opis miernik analogowy pradu, napięcia przemiennego miernik analogowy pradu, napięcia stałego Wymiary Cena - 62,00 P35-80,00
