REGULATORY NAPIĘCIA TRANSFORMATORÓW Z PODOBCIĄŻEIOWYM PRZEŁĄCZNIKIEM ZACZEPÓW - REG SYS
|
|
- Zofia Olszewska
- 5 lat temu
- Przeglądów:
Transkrypt
1 REGULATORY NAPIĘCIA TRANSFORMATORÓW Z PODOBCIĄŻEIOWYM PRZEŁĄCZNIKIEM ZACZEPÓW REG SYS
2 Cele i możliwości: Budowa inteligentnych rozwiązań do pomiarów, kontroli i monitoringu parametrów energii elektrycznej w polach generatora, transformatora oraz sieci dystrybucyjnej i przesyłowej. Innowacyjne produkty dostosowane do oczekiwań klienta: modułowa budowa, elastyczne oprogramowanie do obsługi urządzeń. Wysoka jakość produktów 3 lata gwarancji Wsparcie techniczne Program szkoleń dla użytkowników oraz pracowników zakładów energetycznych. Współpraca z największymi uczelniami technicznymi w Polsce oraz przedstawicielami spółek dystrybucyjnych i przemysłu.

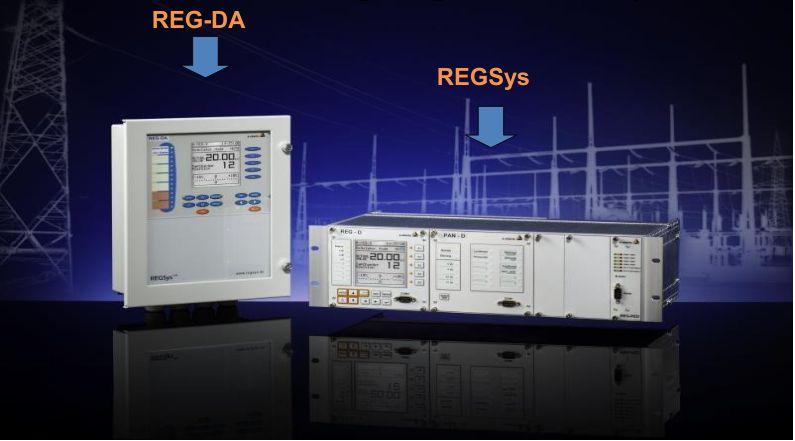

3 Systemy do regulacji napięcia REG Sys

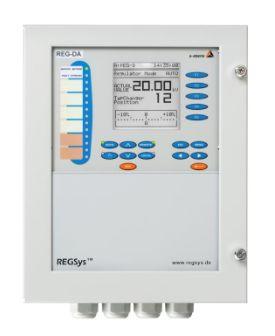

4 Aplikacje Regulator napięcia zabudowany w obudowie transformatora 500kV w Sidi Krir Egipt

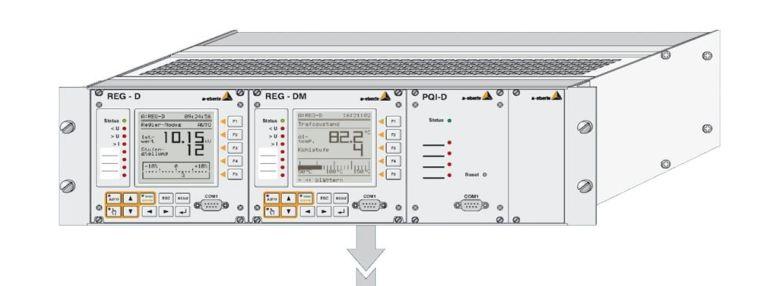

5 System regulacji napięcia podłączony do systemu SCADA za pomocą IEC Niemcy

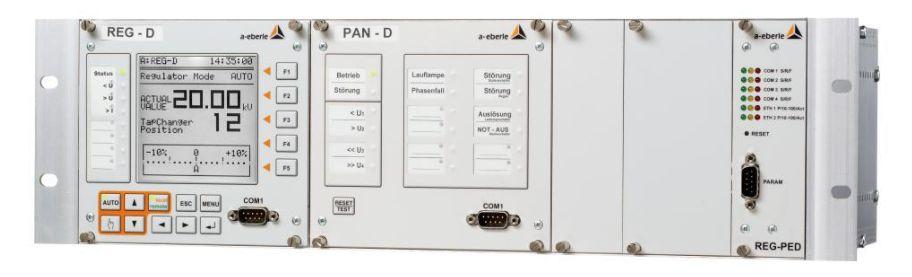

6 Rozwiązanie kompleksowe sterowanie napędem / regulacja napięcia
7 Protokoły komunikacyjne
8 FUNKCJE REGULATORA: moduł regulatora moduł przetwornika moduł statystyk moduł rejestratora moduł ParaGramer
9 MODUŁ REGULATORA regulacja napięcia do 4 punktów nastawa poziomu regulacji z uwzględnieniem kompensacji spadku napięcia na impedancji Z, na podstawie zaprogramowanego schematu linii i obciążenia operacje przełączeń równoległych z i bez komunikacji regulacja mocy czynnej( przesuwniki fazowe) regulacja mocy biernej (regulacja pracy generatora ) kontrola wybranych wartości paramentów regulacja napięcia transformatorów 3uzwojeniowych dobieranie rozwiązań pod konkretną aplikację: regulacja przełącznika zaczepów na podstawie poziomu napięcia po stronie wyższej transformatora czas reakcji dostosowany do wymagań operatora

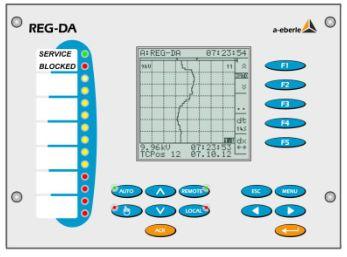

10 Wartości prezentowane na wyświetlaczu w module regulatora F1
11 Dostosowanie poziomu limitów nastaw.
12 Obliczenie przewidywanego maksymalnego spadku napięcia na linii zasilającej odbiorę.
13 Regulacja napięcia charakterystyka regulacji na podstawie obciążenia linii. kompensacja spadku napięcia zgodnie z zależnością wartości nastaw dobierane są na podstawie charakterystyki obciążenia linii
14 MODUŁ PRZETWORNIKA wyświetlanie wartości napięć, prądów cos(φ), (kąt φ), mocy S, P, prądu biernego i częstotliwość na stronie drugiej wyświetlana dostępne są również wartości prądów wyrównawczych rejestrowane w przypadku monitoringu parametrów transformatorów podczas pracy równoległej w przypadku wyboru funkcji M2 dostępne są wartości pomiarowe w układzie Arona w przypadku dostępnych podwójnych sygnałów pomiarowych wyświetlane są one na dodatkowej stronie wyświetlacza w module przetwornika
15 MODUŁ REJESTRATORA Wersja S1 dostępne trzy kanały pomiarowe pamięć wewnętrzna 795 KB czas rejestracji ok 30 dni podgląd wartości rejestrowanych na wyświetlaczu archiwizacja i wizualizacja parametrów pomiarowych za pomocą programu Collector/REGView * czas rejestracji jest uzależniony od ilości kanałów pomiarowych oraz zmian wartości rejestrowanych danych Wersja S2 4 wartości pomiarowe 100 MB pamięć danych archiwizacja i wizualizacja danych za pomocą oprogramowania Collector/REG View

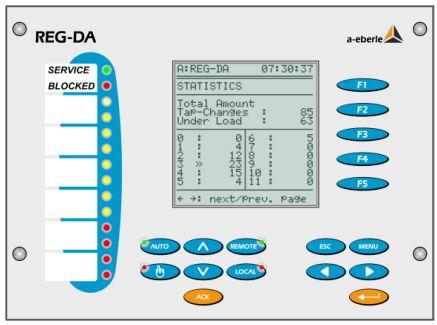

16 MODUŁ STATYSTYK rejestracja wszystkich przełączeń zaczepu transformatora liczba przełączeń zaczepów transformatora pod obciążeniem i bez obciążenia liczba przełączeń zaczepów w przeliczeniu na każdą dostępną pozycję przełącznika jeżeli prąd obciążenia będzie równy bądź większy niż 5% od wartości prądu nominalnego zmiana zostanie zapisana jako przełączenie pod obciążeniem. Jeżeli pomiar prądu nie jest dostępny wszystkie przełączenia zakwalifikowane zostaną jako podobciążeniowe.

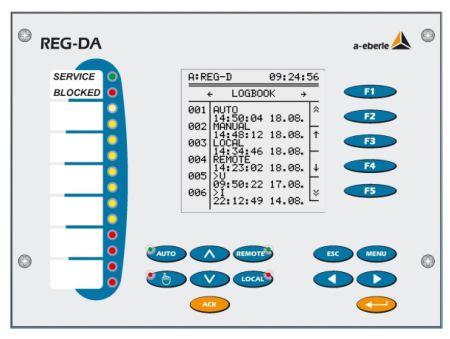

17 DZIENNIK ZDARZEŃ (logbook/eventlog) zapis wszystkich zmian wprowadzanych w regulatorze oraz zmian poziomu przełącznika zaczepów zapis kolejności zdarzeń zapis statusu wejść binarnych, przekaźnikowych oraz diod LED
18 MODUŁ PARAGRAMER monitoring transformatorów podczas pracy równoległej automatyczne wykrywanie stanu łączników i sprzęgła w szynach zasilanych z transformatorów pracujących równolegle sterowanie do 10 transformatorów podczas pracy równoległej w 5 grupach wszystkie funkcje obsługiwane są równolegle monitoring statusu poszczególnych łączników status łączników może zostać przekazany przez GOOSE możliwość wyboru specjalnych układów szyn zastosowanych w danym punkcie
19 Schemat działania funkcji ParaGramer
20 Wykorzystanie funkcji rejestracji 2 wartości prądów i napięć.
21 Regulacja napięcia sieci z niestabilnym odbiorcą.
22 Regulacja napięcia za pomocą systemu REGD. Przepływ energii w dwóch kierunkach.
23 Praca regulatora w sieci, w której zainstalowane są rozproszone źródła energii.
24 Wpływ pracy rozproszonych źródeł na poziom napięcia w sieciach SN. Zamiany napięcia są uwarunkowane zmiennym obciążeniem oraz generacją źródeł rozproszonych. Rozwiązanie: Dynamiczne dostosowywanie poziomu napięcia na stacji transformatorowej.
25 Moc czynna mierzona jest w sieci SN zasilającej odbiorców. wartość nastaw napięcia wzrasta wraz ze wzrostem obciążenia wartość nastaw napięcia maleje wraz ze wzrostem generacji
26 Wpływ parametrów zewnętrznych. (Obliczenie wartości napięcia = f(i) + f(x)) Poziom napięcia może zostać dostosowany do zmiennych wartości parametrów np. nasłonecznienia lub temperatury przekazywanych za pomocą sygnałów zewnętrznych do regulatora Wartości sygnałów zewnętrznych mogą modyfikować wartości nastaw w regulatorze. Sygnały zewnętrzne z pomiarów: nasłonecznienia, prędkości wiatru, dane o aktualnym stanie pogodowym. uwzględnienie zmian pogodowych przy nastawach dopuszczalnego poziomu napięcia Wartość nasłonecznienia wpływająca na poziom nastaw pochodząca z pomiarów na stacji lub przekazana z systemu SCADA.

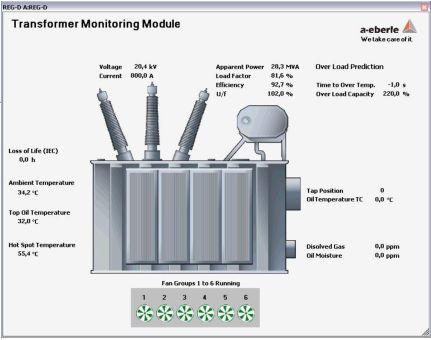

27 Moduł monitoringu parametrów transformatora TMM.

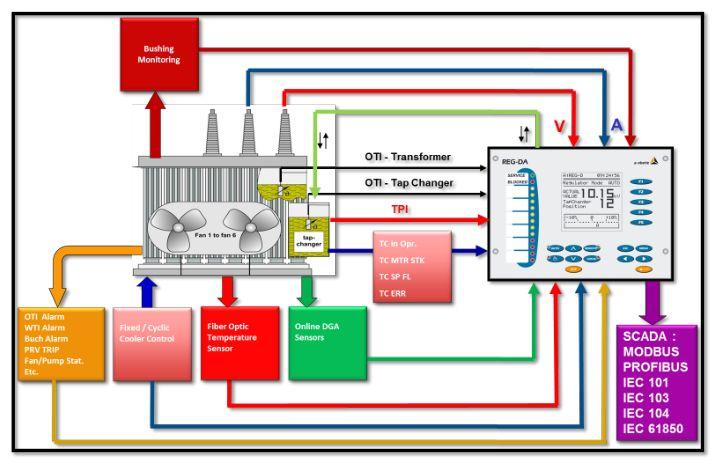

28 Monitoring transformatora dostępne możliwości. Monitoring parametrów transformatora zgodnie z IEC lub IEC Ocena pracy transformatora, stanu izolacji i przeliczenie szacunkowego czasu pracy.
29
30 Określenie żywotności transformatora na podstawie pomiarów temperatury punktów HotSpot w transformatorze. Żywotność = f(temperatury HotSpot)
31 Złącze COM 3 Złącze COM 3 za pomocą MODBUS służy do komunikacji z zewnętrznymi urządzeniami w niego wyposażonymi, w celu przesyłu informacji koniecznych do monitoringu parametrów transformatorów np. zawartości gazów w oleju izolacyjnym, pomiaru temperatury itp.

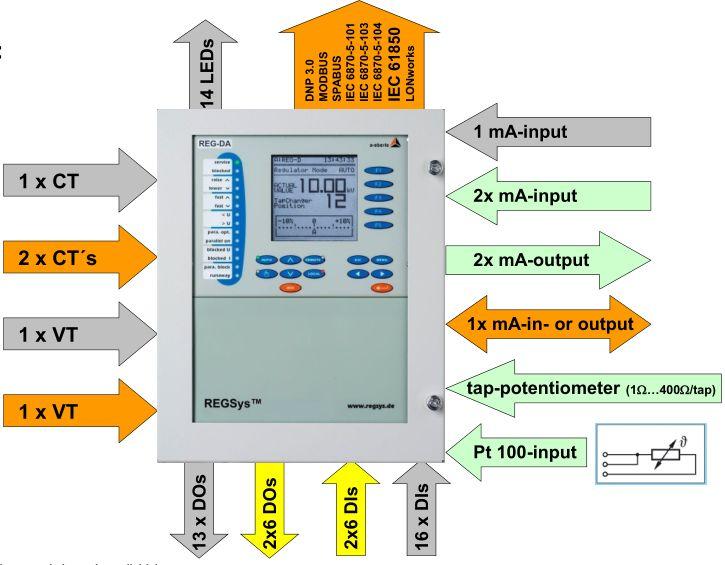

32 Złącza dostępne w regulatorze REGDA Standard Opcja dodatkowa może być lub nie 4 dodatkowe opcje

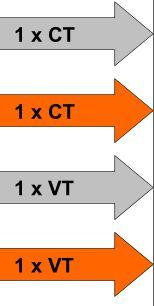

33 Złącza dostępne w regulatorze REGD Standard Opcja dodatkowa może być lub nie 4 dodatkowe opcje
34 Dostępne moduły do rozbudowy możliwości regulatora napięcia REGD
35 Wersja modułowa do zabudowy 28 TE kod B01
36 Wersja modułowa do zabudowy 30 TE kod B05
37 Elastyczne możliwości oprogramowania do podglądu i edycji parametrów regulacji.
38 Win REG Oprogramowanie dedykowane do urządzeń serii REG Sys
39 Dziękuję za uwagę. Leszek Witkowski dyrektor kontraktów tel:
