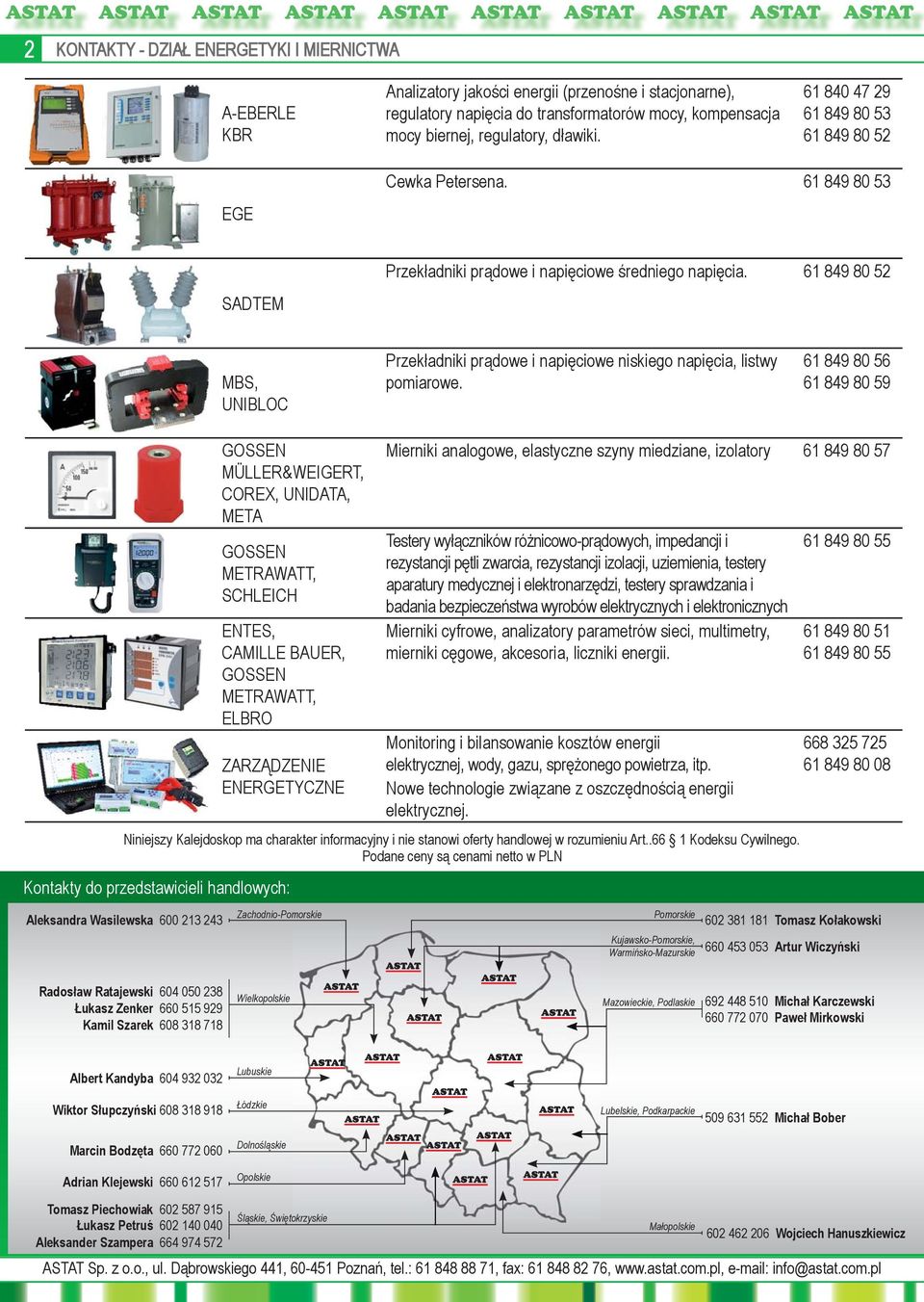

2 2 KONTAKTY - DZIAŁ ENERGETYKI I MIERNICTWA A-EBERLE KBR Analizatory jakości energii (przenośne i stacjonarne), regulatory napięcia do transformatorów mocy, kompensacja mocy biernej, regulatory, dławiki EGE Cewka Petersena SADTEM Przekładniki prądowe i napięciowe średniego napięcia MBS, UNIBLOC Przekładniki prądowe i napięciowe niskiego napięcia, listwy pomiarowe GOSSEN MÜLLER&WEIGERT, COREX, UNIDATA, META GOSSEN METRAWATT, SCHLEICH ENTES, CAMILLE BAUER, GOSSEN METRAWATT, ELBRO ZARZĄDZENIE ENERGETYCZNE Mierniki analogowe, elastyczne szyny miedziane, izolatory Testery wyłączników różnicowo-prądowych, impedancji i rezystancji pętli zwarcia, rezystancji izolacji, uziemienia, testery aparatury medycznej i elektronarzędzi, testery sprawdzania i badania bezpieczeństwa wyrobów elektrycznych i elektronicznych Mierniki cyfrowe, analizatory parametrów sieci, multimetry, mierniki cęgowe, akcesoria, liczniki energii. Monitoring i bilansowanie kosztów energii elektrycznej, wody, gazu, sprężonego powietrza, itp. Nowe technologie związane z oszczędnością energii elektrycznej. Niniejszy Kalejdoskop ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art Kodeksu Cywilnego. Podane ceny są cenami netto w PLN Kontakty do przedstawicieli handlowych: Aleksandra Wasilewska Zachodnio-Pomorskie Pomorskie Kujawsko-Pomorskie, Warmińsko-Mazurskie Tomasz Kołakowski Artur Wiczyński Radosław Ratajewski Łukasz Zenker Kamil Szarek Wielkopolskie Mazowieckie, Podlaskie Michał Karczewski Paweł Mirkowski Albert Kandyba Lubuskie Wiktor Słupczyński Łódzkie Lubelskie, Podkarpackie Michał Bober Marcin Bodzęta Dolnośląskie Adrian Klejewski Opolskie Tomasz Piechowiak Śląskie, Świętokrzyskie Łukasz Petruś Aleksander Szampera Małopolskie Wojciech Hanuszkiewicz

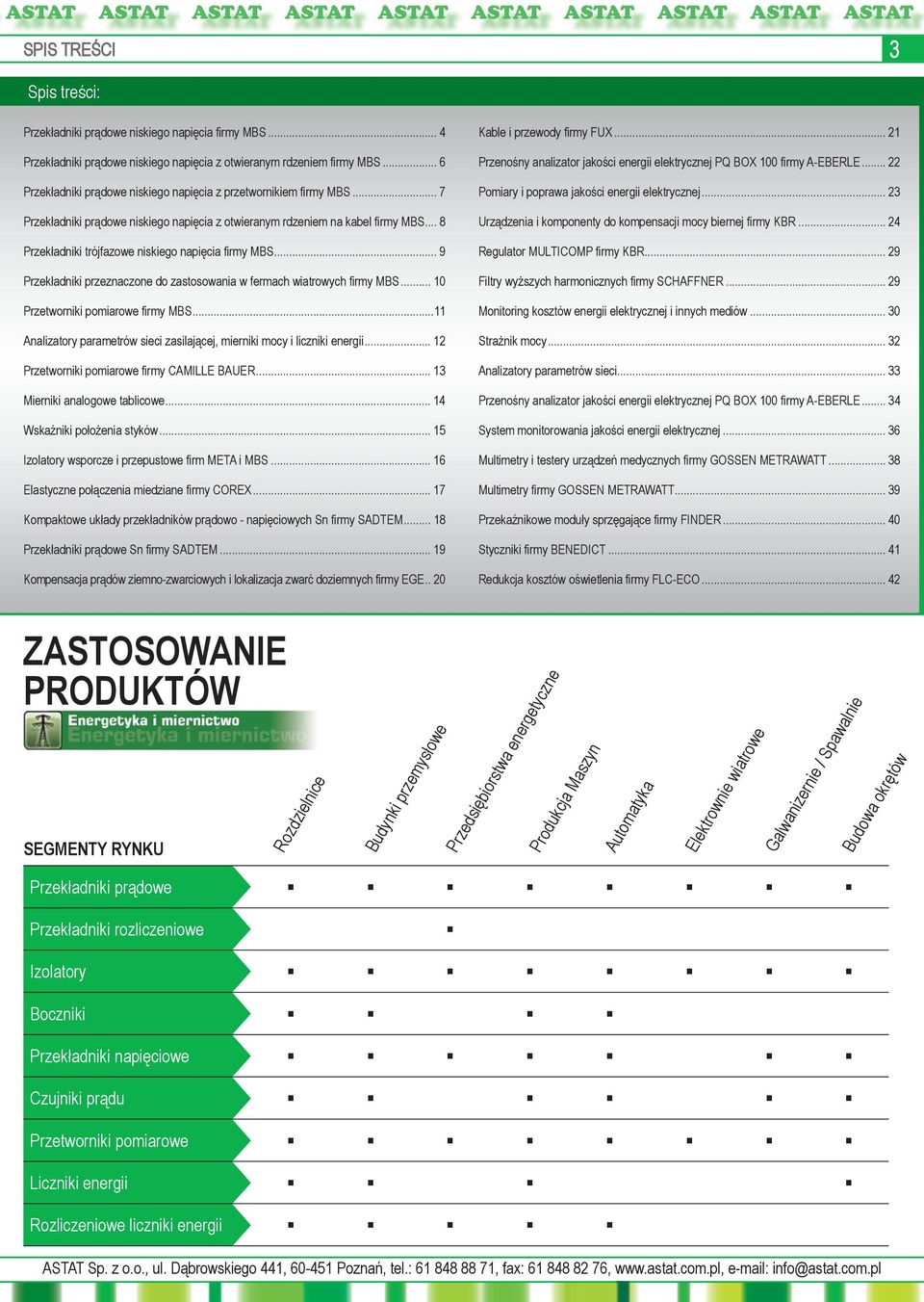

3 SPIS TREŚCI Spis treści: 3 Przekładniki prądowe niskiego napięcia firmy MBS... 4 Przekładniki prądowe niskiego napięcia z otwieranym rdzeniem firmy MBS... 6 Przekładniki prądowe niskiego napięcia z przetwornikiem firmy MBS... 7 Przekładniki prądowe niskiego napięcia z otwieranym rdzeniem na kabel firmy MBS... 8 Przekładniki trójfazowe niskiego napięcia firmy MBS... 9 Przekładniki przeznaczone do zastosowania w fermach wiatrowych firmy MBS Przetworniki pomiarowe firmy MBS...11 Analizatory parametrów sieci zasilającej, mierniki mocy i liczniki energii Przetworniki pomiarowe firmy CAMILLE BAUER Mierniki analogowe tablicowe Wskaźniki położenia styków Izolatory wsporcze i przepustowe firm META i MBS Elastyczne połączenia miedziane firmy COREX Kompaktowe układy przekładników prądowo - napięciowych Sn firmy SADTEM Przekładniki prądowe Sn firmy SADTEM Kompensacja prądów ziemno-zwarciowych i lokalizacja zwarć doziemnych firmy EGE.. 20 Kable i przewody firmy FUX Przenośny analizator jakości energii elektrycznej PQ BOX 100 firmy A-EBERLE Pomiary i poprawa jakości energii elektrycznej Urządzenia i komponenty do kompensacji mocy biernej firmy KBR Regulator MULTICOMP firmy KBR Filtry wyższych harmonicznych firmy SCHAFFNER Monitoring kosztów energii elektrycznej i innych mediów Strażnik mocy Analizatory parametrów sieci Przenośny analizator jakości energii elektrycznej PQ BOX 100 firmy A-EBERLE System monitorowania jakości energii elektrycznej Multimetry i testery urządzeń medycznych firmy GOSSEN METRAWATT Multimetry firmy GOSSEN METRAWATT Przekaźnikowe moduły sprzęgające firmy FINDER Styczniki firmy BENEDICT Redukcja kosztów oświetlenia firmy FLC-ECO ZASTOSOWANIE PRODUKTÓW SEGMENTY RYNKU Rozdzielnice Budynki przemysłowe Przedsiębiorstwa energetyczne Produkcja Maszyn Automatyka Elektrownie wiatrowe Galwanizernie / Spawalnie Budowa okrętów Przekładniki prądowe Przekładniki rozliczeniowe Izolatory Boczniki Przekładniki napięciowe Czujniki prądu Przetworniki pomiarowe Liczniki energii Rozliczeniowe liczniki energii

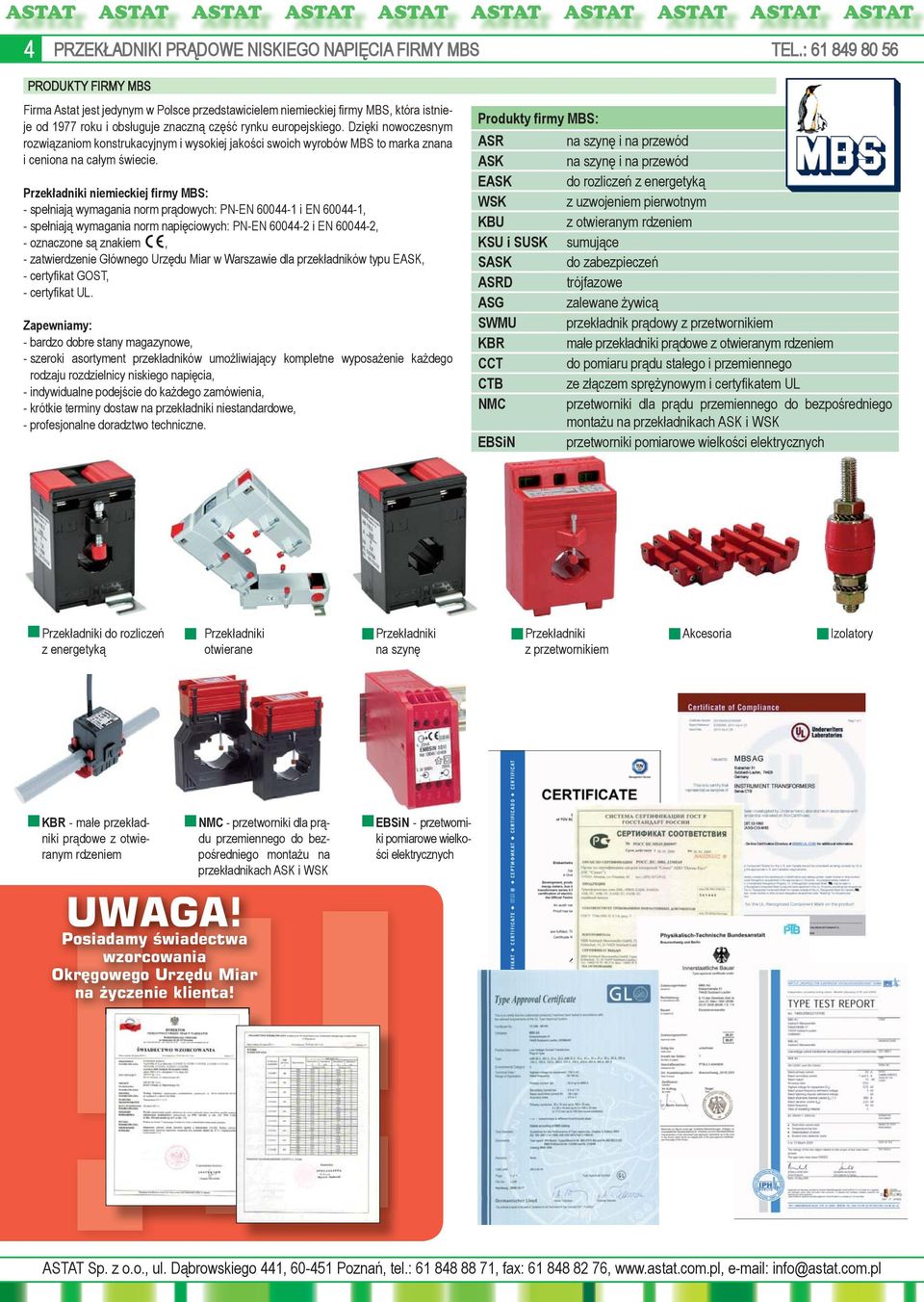

4 4 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRODUKTY FIRMY MBS Firma Astat jest jedynym w Polsce przedstawicielem niemieckiej firmy MBS, która istnieje od 1977 roku i obsługuje znaczną część rynku europejskiego. Dzięki nowoczesnym rozwiązaniom konstrukacyjnym i wysokiej jakości swoich wyrobów MBS to marka znana i ceniona na całym świecie. Przekładniki niemieckiej firmy MBS: - spełniają wymagania norm prądowych: PN-EN i EN , - spełniają wymagania norm napięciowych: PN-EN i EN , - oznaczone są znakiem, - zatwierdzenie Głównego Urzędu Miar w Warszawie dla przekładników typu EASK, - certyfikat GOST, - certyfikat UL. Zapewniamy: - bardzo dobre stany magazynowe, - szeroki asortyment przekładników umożliwiający kompletne wyposażenie każdego rodzaju rozdzielnicy niskiego napięcia, - indywidualne podejście do każdego zamówienia, - krótkie terminy dostaw na przekładniki niestandardowe, - profesjonalne doradztwo techniczne. Produkty firmy MBS: ASR na szynę i na przewód ASK na szynę i na przewód EASK do rozliczeń z energetyką WSK z uzwojeniem pierwotnym KBU z otwieranym rdzeniem KSU i SUSK sumujące SASK do zabezpieczeń ASRD trójfazowe ASG zalewane żywicą SWMU przekładnik prądowy z przetwornikiem KBR małe przekładniki prądowe z otwieranym rdzeniem CCT do pomiaru prądu stałego i przemiennego CTB ze złączem sprężynowym i certyfikatem UL NMC przetworniki dla prądu przemiennego do bezpośredniego montażu na przekładnikach ASK i WSK EBSiN przetworniki pomiarowe wielkości elektrycznych Przekładniki do rozliczeń z energetyką Przekładniki otwierane Przekładniki na szynę Przekładniki z przetwornikiem Akcesoria Izolatory KBR - małe przekładniki prądowe z otwieranym rdzeniem UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta! NMC - przetworniki dla prądu przemiennego do bezpośredniego montażu na przekładnikach ASK i WSK EBSiN - przetworniki pomiarowe wielkości elektrycznych

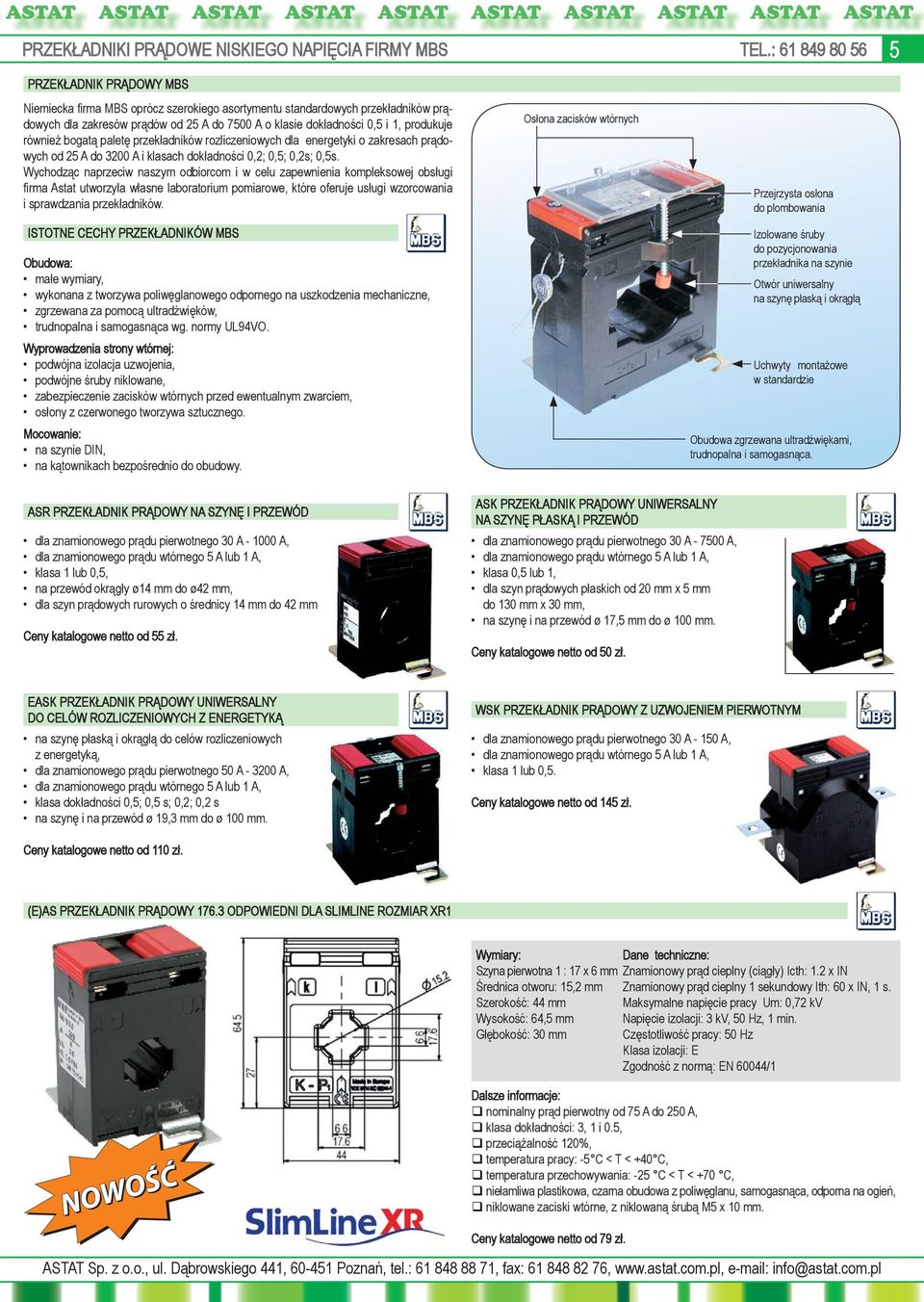

5 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY MBS Niemiecka firma MBS oprócz szerokiego asortymentu standardowych przekładników prądowych dla zakresów prądów od 25 A do 7500 A o klasie dokładności 0,5 i 1, produkuje również bogatą paletę przekładników rozliczeniowych dla energetyki o zakresach prądowych od 25 A do 3200 A i klasach dokładności 0,2; 0,5; 0,2s; 0,5s. Wychodząc naprzeciw naszym odbiorcom i w celu zapewnienia kompleksowej obsługi firma Astat utworzyła własne laboratorium pomiarowe, które oferuje usługi wzorcowania i sprawdzania przekładników. ISTOTNE CECHY PRZEKŁADNIKÓW MBS Obudowa: małe wymiary, wykonana z tworzywa poliwęglanowego odpornego na uszkodzenia mechaniczne, zgrzewana za pomocą ultradźwięków, trudnopalna i samogasnąca wg. normy UL94VO. Wyprowadzenia strony wtórnej: podwójna izolacja uzwojenia, podwójne śruby niklowane, zabezpieczenie zacisków wtórnych przed ewentualnym zwarciem, osłony z czerwonego tworzywa sztucznego. Mocowanie: na szynie DIN, na kątownikach bezpośrednio do obudowy. Osłona zacisków wtórnych Przejrzysta osłona do plombowania Izolowane śruby do pozycjonowania przekładnika na szynie Otwór uniwersalny na szynę płaską i okrągłą Uchwyty montażowe w standardzie Obudowa zgrzewana ultradźwiękami, trudnopalna i samogasnąca. ASR PRZEKŁADNIK PRĄDOWY NA SZYNĘ I PRZEWÓD dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 1 lub 0,5, na przewód okrągły ø14 mm do ø42 mm, dla szyn prądowych rurowych o średnicy 14 mm do 42 mm Ceny katalogowe netto od 55 zł. ASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY NA SZYNĘ PŁASKĄ I PRZEWÓD dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 0,5 lub 1, dla szyn prądowych płaskich od 20 mm x 5 mm do 130 mm x 30 mm, na szynę i na przewód ø 17,5 mm do ø 100 mm. Ceny katalogowe netto od 50 zł. EASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ na szynę płaską i okrągłą do celów rozliczeniowych z energetyką, dla znamionowego prądu pierwotnego 50 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa dokładności 0,5; 0,5 s; 0,2; 0,2 s na szynę i na przewód ø 19,3 mm do ø 100 mm. WSK PRZEKŁADNIK PRĄDOWY Z UZWOJENIEM PIERWOTNYM dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 1 lub 0,5. Ceny katalogowe netto od 145 zł. Ceny katalogowe netto od 110 zł. (E)AS PRZEKŁADNIK PRĄDOWY ODPOWIEDNI DLA SLIMLINE ROZMIAR XR1 Wymiary: Dane techniczne: Szyna pierwotna 1 : 17 x 6 mm Znamionowy prąd cieplny (ciągły) Icth: 1.2 x IN Średnica otworu: 15,2 mm Znamionowy prąd cieplny 1 sekundowy Ith: 60 x IN, 1 s. Szerokość: 44 mm Maksymalne napięcie pracy Um: 0,72 kv Wysokość: 64,5 mm Napięcie izolacji: 3 kv, 50 Hz, 1 min. Głębokość: 30 mm Częstotliwość pracy: 50 Hz Klasa izolacji: E Zgodność z normą: EN 60044/1 Dalsze informacje: nominalny prąd pierwotny od 75 A do 250 A, klasa dokładności: 3, 1 i 0.5, przeciążalność 120%, temperatura pracy: -5 C < T < +40 C, temperatura przechowywania: -25 C < T < +70 C, niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień, niklowane zaciski wtórne, z niklowaną śrubą M5 x 10 mm. Ceny katalogowe netto od 79 zł.

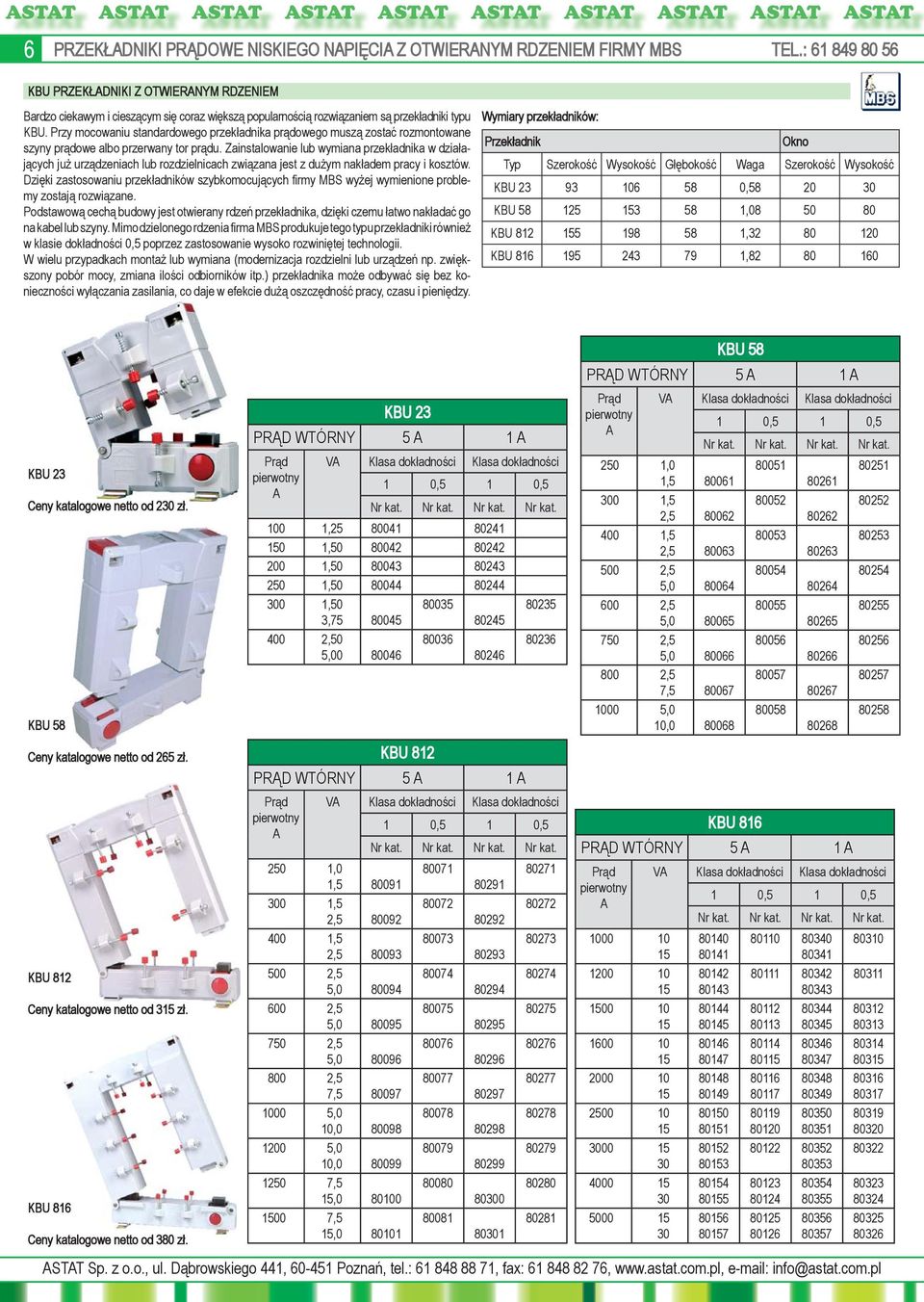

6 6 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z OTWIERANYM RDZENIEM FIRMY MBS TEL.: KBU PRZEKŁADNIKI Z OTWIERANYM RDZENIEM Bardzo ciekawym i cieszącym się coraz większą popularnością rozwiązaniem są przekładniki typu KBU. Przy mocowaniu standardowego przekładnika prądowego muszą zostać rozmontowane szyny prądowe albo przerwany tor prądu. Zainstalowanie lub wymiana przekładnika w działających już urządzeniach lub rozdzielnicach związana jest z dużym nakładem pracy i kosztów. Dzięki zastosowaniu przekładników szybkomocujących firmy MBS wyżej wymienione problemy zostają rozwiązane. Podstawową cechą budowy jest otwierany rdzeń przekładnika, dzięki czemu łatwo nakładać go na kabel lub szyny. Mimo dzielonego rdzenia firma MBS produkuje tego typu przekładniki również w klasie dokładności 0,5 poprzez zastosowanie wysoko rozwiniętej technologii. W wielu przypadkach montaż lub wymiana (modernizacja rozdzielni lub urządzeń np. zwiększony pobór mocy, zmiana ilości odbiorników itp.) przekładnika może odbywać się bez konieczności wyłączania zasilania, co daje w efekcie dużą oszczędność pracy, czasu i pieniędzy. Wymiary przekładników: Przekładnik Okno Szerokość Wysokość Głębokość Waga Szerokość Wysokość KBU , KBU , KBU , KBU , KBU 23 Ceny katalogowe netto od 230 zł. KBU 58 Ceny katalogowe netto od 265 zł. KBU 812 Ceny katalogowe netto od 315 zł. KBU 816 Ceny katalogowe netto od 380 zł. PRĄD WTÓRNY Prąd pierwotny A KBU 23 5 A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat , , , , , , , , PRĄD WTÓRNY Prąd pierwotny A KBU A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, ,0 10, ,5 15, ,5 15, PRĄD WTÓRNY Prąd pierwotny A KBU 58 5 A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, PRĄD WTÓRNY Prąd pierwotny A KBU A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat

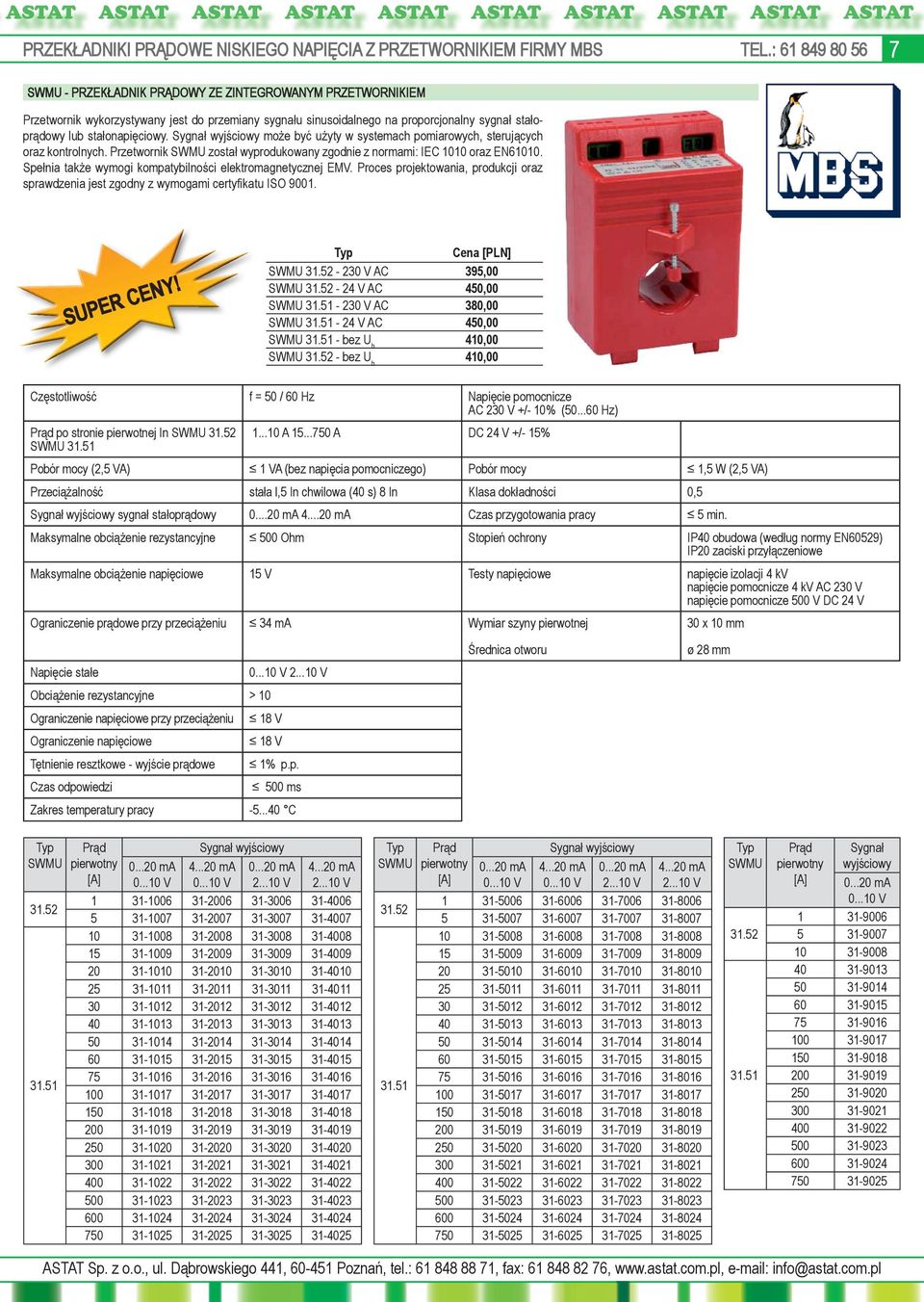

7 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z PRZETWORNIKIEM FIRMY MBS TEL.: SWMU - PRZEKŁADNIK PRĄDOWY ZE ZINTEGROWANYM PRZETWORNIKIEM Przetwornik wykorzystywany jest do przemiany sygnału sinusoidalnego na proporcjonalny sygnał stałoprądowy lub stałonapięciowy. Sygnał wyjściowy może być użyty w systemach pomiarowych, sterujących oraz kontrolnych. Przetwornik SWMU został wyprodukowany zgodnie z normami: IEC 1010 oraz EN Spełnia także wymogi kompatybilności elektromagnetycznej EMV. Proces projektowania, produkcji oraz sprawdzenia jest zgodny z wymogami certyfikatu ISO SUPER CENY! Cena [PLN] SWMU V AC 395,00 SWMU V AC 450,00 SWMU V AC 380,00 SWMU V AC 450,00 SWMU bez U h 410,00 SWMU bez U h 410,00 Częstotliwość f = 50 / 60 Hz Napięcie pomocnicze AC 230 V +/- 10% ( Hz) Prąd po stronie pierwotnej In SWMU A A DC 24 V +/- 15% SWMU Pobór mocy (2,5 VA) 1 VA (bez napięcia pomocniczego) Pobór mocy 1,5 W (2,5 VA) Przeciążalność stała l,5 In chwilowa (40 s) 8 In Klasa dokładności 0,5 Sygnał wyjściowy sygnał stałoprądowy ma ma Czas przygotowania pracy 5 min. Maksymalne obciążenie rezystancyjne 500 Ohm Stopień ochrony IP40 obudowa (według normy EN60529) IP20 zaciski przyłączeniowe Maksymalne obciążenie napięciowe 15 V Testy napięciowe napięcie izolacji 4 kv napięcie pomocnicze 4 kv AC 230 V napięcie pomocnicze 500 V DC 24 V Ograniczenie prądowe przy przeciążeniu 34 ma Wymiar szyny pierwotnej 30 x 10 mm Napięcie stałe V V Obciążenie rezystancyjne > 10 Ograniczenie napięciowe przy przeciążeniu 18 V Ograniczenie napięciowe 18 V Tętnienie resztkowe - wyjście prądowe 1% p.p. Czas odpowiedzi 500 ms Zakres temperatury pracy C Średnica otworu ø 28 mm SWMU Prąd pierwotny [A] Sygnał wyjściowy ma V ma V ma V ma V SWMU Prąd pierwotny [A] Sygnał wyjściowy ma V ma V ma V ma V SWMU Prąd pierwotny [A] Sygnał wyjściowy ma V

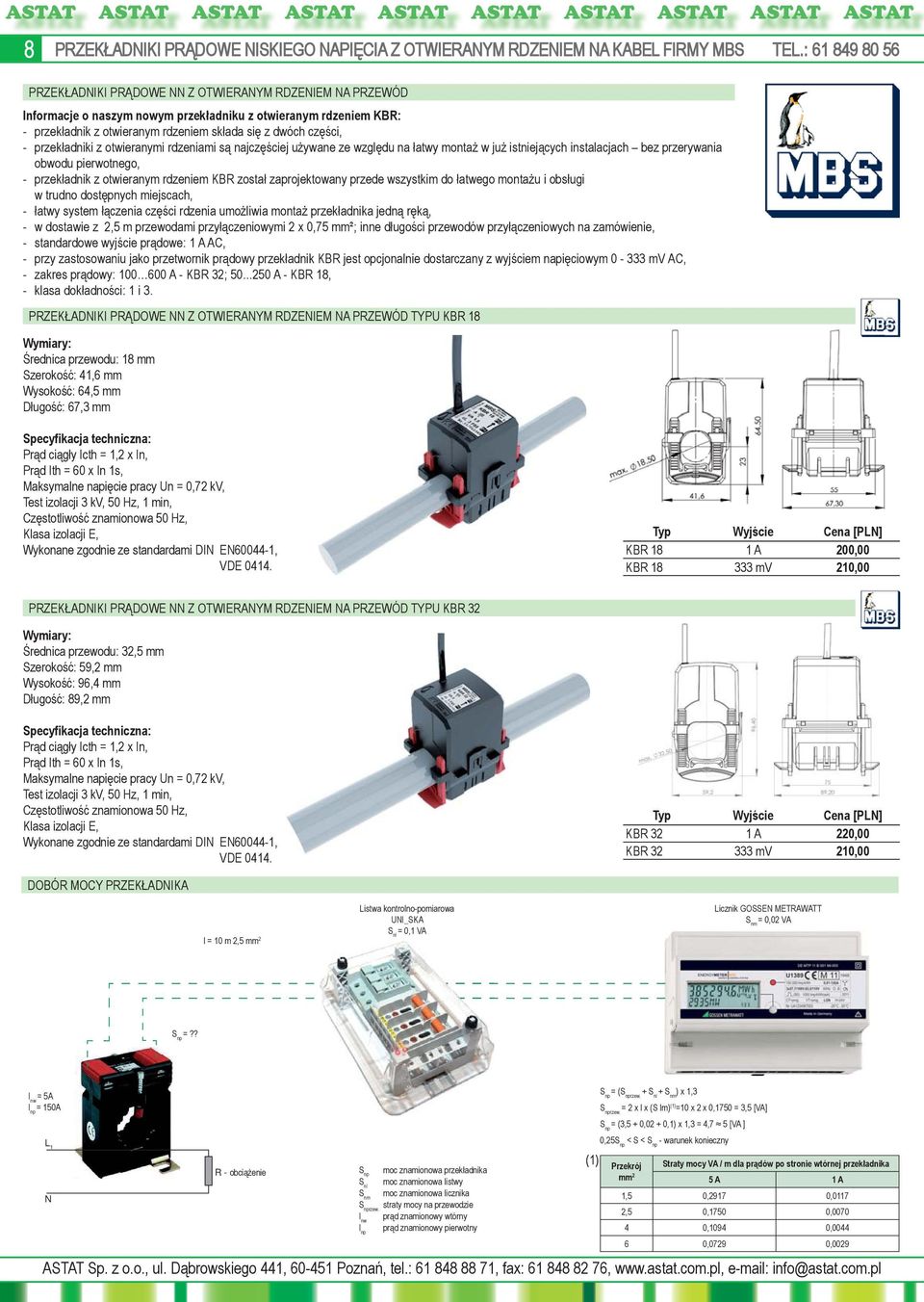

8 8 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z OTWIERANYM RDZENIEM NA KABEL FIRMY MBS TEL.: PRZEKŁADNIKI PRĄDOWE NN Z OTWIERANYM RDZENIEM NA PRZEWÓD Informacje o naszym nowym przekładniku z otwieranym rdzeniem KBR: - przekładnik z otwieranym rdzeniem składa się z dwóch części, - przekładniki z otwieranymi rdzeniami są najczęściej używane ze względu na łatwy montaż w już istniejących instalacjach bez przerywania obwodu pierwotnego, - przekładnik z otwieranym rdzeniem KBR został zaprojektowany przede wszystkim do łatwego montażu i obsługi w trudno dostępnych miejscach, - łatwy system łączenia części rdzenia umożliwia montaż przekładnika jedną ręką, - w dostawie z 2,5 m przewodami przyłączeniowymi 2 x 0,75 mm²; inne długości przewodów przyłączeniowych na zamówienie, - standardowe wyjście prądowe: 1 A AC, - przy zastosowaniu jako przetwornik prądowy przekładnik KBR jest opcjonalnie dostarczany z wyjściem napięciowym mv AC, - zakres prądowy: A - KBR 32; A - KBR 18, - klasa dokładności: 1 i 3. PRZEKŁADNIKI PRĄDOWE NN Z OTWIERANYM RDZENIEM NA PRZEWÓD TYPU KBR 18 Wymiary: Średnica przewodu: 18 mm Szerokość: 41,6 mm Wysokość: 64,5 mm Długość: 67,3 mm Specyfikacja techniczna: Prąd ciągły Icth = 1,2 x In, Prąd Ith = 60 x In 1s, Maksymalne napięcie pracy Un = 0,72 kv, Test izolacji 3 kv, 50 Hz, 1 min, Częstotliwość znamionowa 50 Hz, Klasa izolacji E, Wykonane zgodnie ze standardami DIN EN , VDE Wyjście Cena [PLN] KBR 18 1 A 200,00 KBR mv 210,00 PRZEKŁADNIKI PRĄDOWE NN Z OTWIERANYM RDZENIEM NA PRZEWÓD TYPU KBR 32 Wymiary: Średnica przewodu: 32,5 mm Szerokość: 59,2 mm Wysokość: 96,4 mm Długość: 89,2 mm Specyfikacja techniczna: Prąd ciągły Icth = 1,2 x In, Prąd Ith = 60 x In 1s, Maksymalne napięcie pracy Un = 0,72 kv, Test izolacji 3 kv, 50 Hz, 1 min, Częstotliwość znamionowa 50 Hz, Klasa izolacji E, Wykonane zgodnie ze standardami DIN EN , VDE Wyjście Cena [PLN] KBR 32 1 A 220,00 KBR mv 210,00 DOBÓR MOCY PRZEKŁADNIKA l = 10 m 2,5 mm 2 Listwa kontrolno-pomiarowa UNI_SKA S nl = 0,1 VA Licznik GOSSEN METRAWATT S nm = 0,02 VA S np =?? I nw = 5A I np = 150A L 1 S np = (S nprzew. + S nl + S nm ) x 1,3 S nprzew. = 2 x l x (S lm) (1) =10 x 2 x 0,1750 = 3,5 [VA] S np = (3,5 + 0,02 + 0,1) x 1,3 = 4,7 5 [VA ] 0,25S np < S < S np - warunek konieczny N R - obciążenie S np moc znamionowa przekładnika S nl moc znamionowa listwy S nm moc znamionowa licznika S nprzew. straty mocy na przewodzie I nw prąd znamionowy wtórny prąd znamionowy pierwotny I np (1) Przekrój mm 2 Straty mocy VA / m dla prądów po stronie wtórnej przekładnika 5 A 1 A 1,5 0,2917 0,0117 2,5 0,1750 0, ,1094 0, ,0729 0,0029

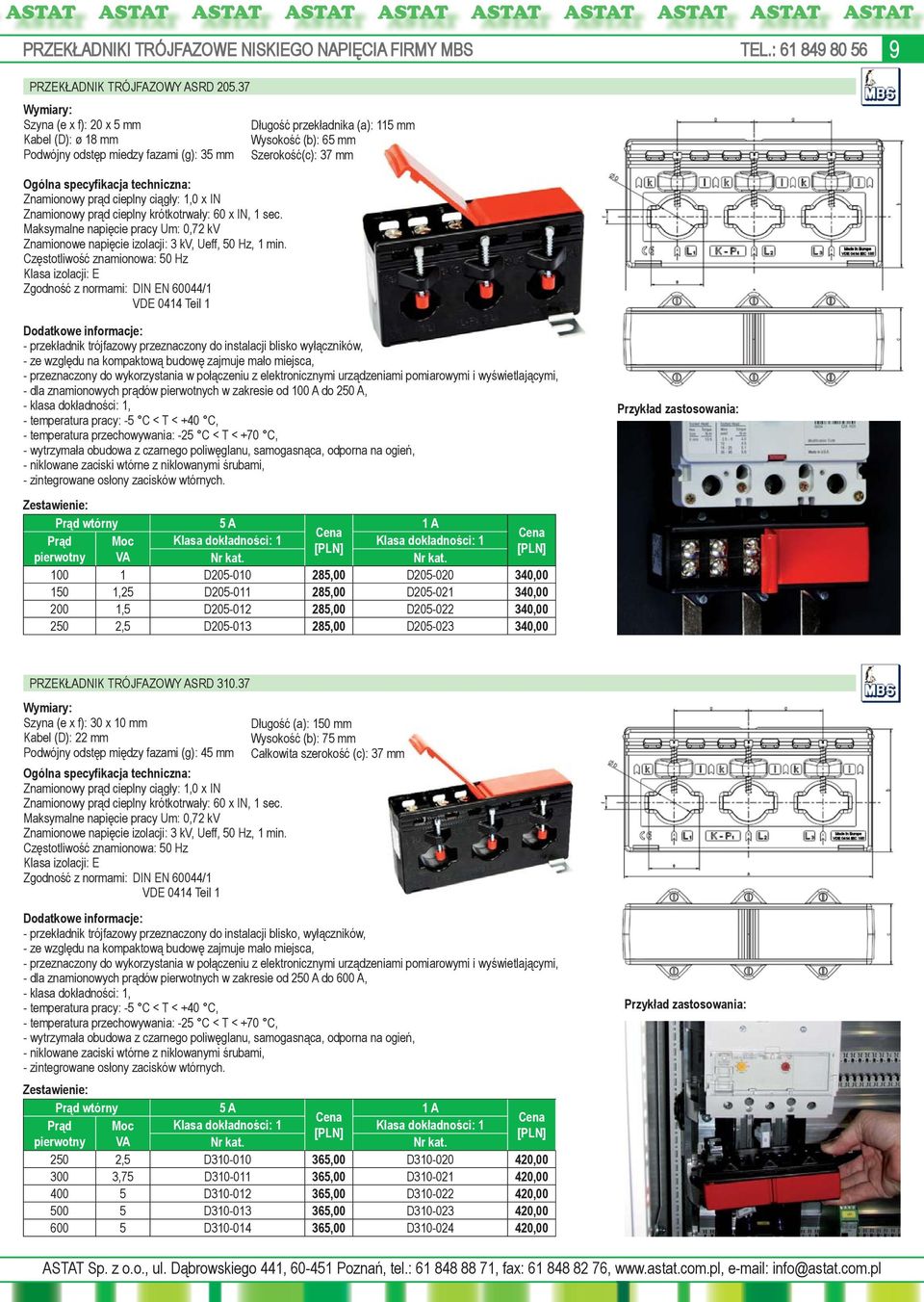

9 PRZEKŁADNIKI TRÓJFAZOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIK TRÓJFAZOWY ASRD Wymiary: Szyna (e x f): 20 x 5 mm Kabel (D): ø 18 mm Podwójny odstęp miedzy fazami (g): 35 mm Ogólna specyfikacja techniczna: Znamionowy prąd cieplny ciągły: 1,0 x IN Znamionowy prąd cieplny krótkotrwały: 60 x IN, 1 sec. Maksymalne napięcie pracy Um: 0,72 kv Znamionowe napięcie izolacji: 3 kv, Ueff, 50 Hz, 1 min. Częstotliwość znamionowa: 50 Hz Klasa izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Długość przekładnika (a): 115 mm Wysokość (b): 65 mm Szerokość(c): 37 mm 9 Dodatkowe informacje: - przekładnik trójfazowy przeznaczony do instalacji blisko wyłączników, - ze względu na kompaktową budowę zajmuje mało miejsca, - przeznaczony do wykorzystania w połączeniu z elektronicznymi urządzeniami pomiarowymi i wyświetlającymi, - dla znamionowych prądów pierwotnych w zakresie od 100 A do 250 A, - klasa dokładności: 1, - temperatura pracy: -5 C < T < +40 C, - temperatura przechowywania: -25 C < T < +70 C, - wytrzymała obudowa z czarnego poliwęglanu, samogasnąca, odporna na ogień, - niklowane zaciski wtórne z niklowanymi śrubami, - zintegrowane osłony zacisków wtórnych. Przykład zastosowania: Zestawienie: Prąd wtórny 5 A 1 A Cena Cena Prąd Moc Klasa dokładności: 1 Klasa dokładności: 1 [PLN] [PLN] pierwotny VA Nr kat. Nr kat D ,00 D , ,25 D ,00 D , ,5 D ,00 D , ,5 D ,00 D ,00 PRZEKŁADNIK TRÓJFAZOWY ASRD Wymiary: Szyna (e x f): 30 x 10 mm Kabel (D): 22 mm Podwójny odstęp między fazami (g): 45 mm Ogólna specyfikacja techniczna: Znamionowy prąd cieplny ciągły: 1,0 x IN Znamionowy prąd cieplny krótkotrwały: 60 x IN, 1 sec. Maksymalne napięcie pracy Um: 0,72 kv Znamionowe napięcie izolacji: 3 kv, Ueff, 50 Hz, 1 min. Częstotliwość znamionowa: 50 Hz Klasa izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Długość (a): 150 mm Wysokość (b): 75 mm Całkowita szerokość (c): 37 mm Dodatkowe informacje: - przekładnik trójfazowy przeznaczony do instalacji blisko, wyłączników, - ze względu na kompaktową budowę zajmuje mało miejsca, - przeznaczony do wykorzystania w połączeniu z elektronicznymi urządzeniami pomiarowymi i wyświetlającymi, - dla znamionowych prądów pierwotnych w zakresie od 250 A do 600 A, - klasa dokładności: 1, - temperatura pracy: -5 C < T < +40 C, - temperatura przechowywania: -25 C < T < +70 C, - wytrzymała obudowa z czarnego poliwęglanu, samogasnąca, odporna na ogień, - niklowane zaciski wtórne z niklowanymi śrubami, - zintegrowane osłony zacisków wtórnych. Zestawienie: Prąd wtórny 5 A 1 A Cena Cena Prąd Moc Klasa dokładności: 1 Klasa dokładności: 1 [PLN] [PLN] pierwotny VA Nr kat. Nr kat ,5 D ,00 D , ,75 D ,00 D , D ,00 D , D ,00 D , D ,00 D ,00 Przykład zastosowania:

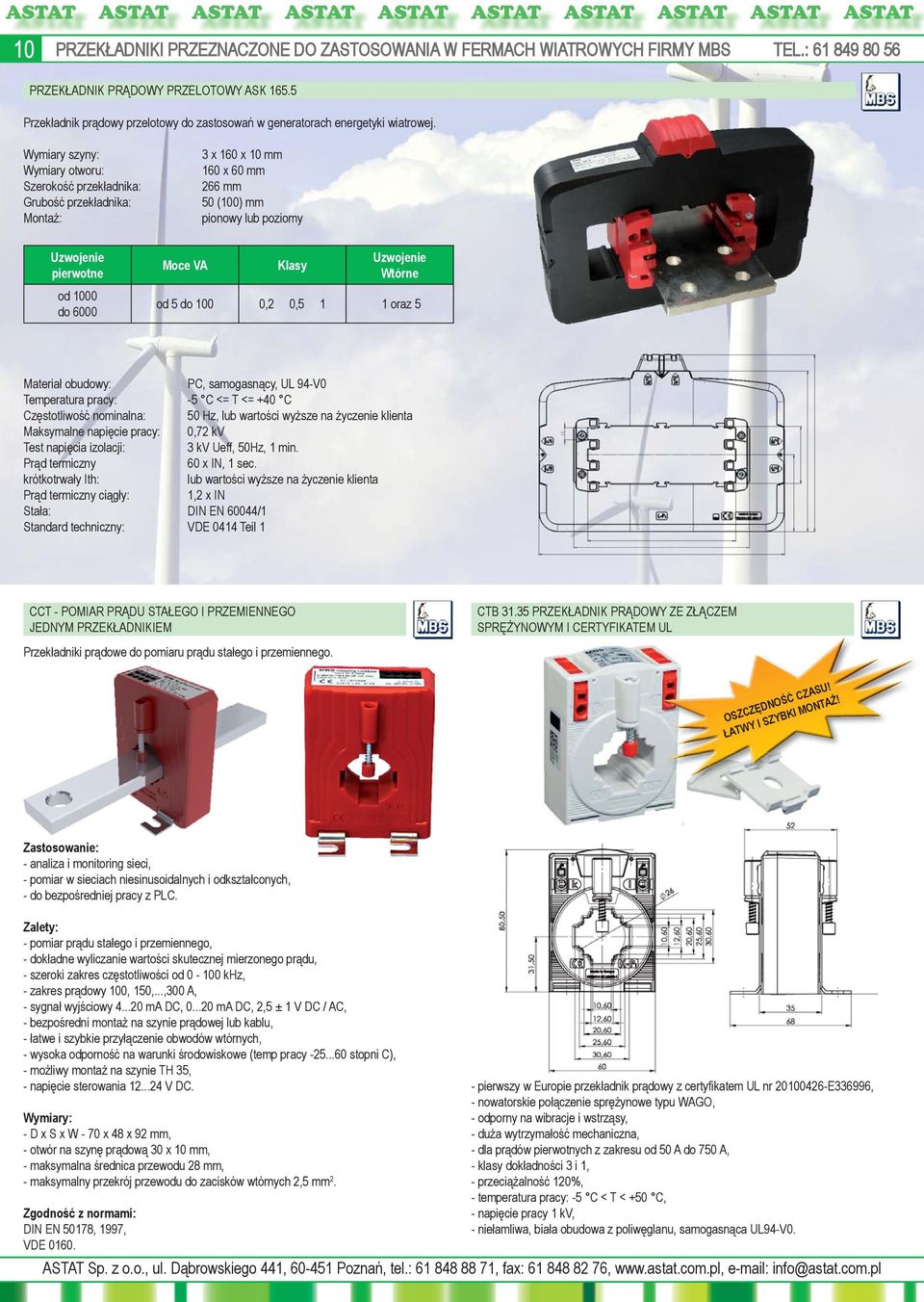

10 10 PRZEKŁADNIKI PRZEZNACZONE DO ZASTOSOWANIA W FERMACH WIATROWYCH FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY PRZELOTOWY ASK Przekładnik prądowy przelotowy do zastosowań w generatorach energetyki wiatrowej. Wymiary szyny: Wymiary otworu: Szerokość przekładnika: Grubość przekładnika: Montaż: Uzwojenie pierwotne od 1000 do 6000 Moce VA 3 x 160 x 10 mm 160 x 60 mm 266 mm 50 (100) mm pionowy lub poziomy Klasy Uzwojenie Wtórne od 5 do 100 0,2 0,5 1 1 oraz 5 Materiał obudowy: PC, samogasnący, UL 94-V0 Temperatura pracy: -5 C <= T <= +40 C Częstotliwość nominalna: 50 Hz, lub wartości wyższe na życzenie klienta Maksymalne napięcie pracy: 0,72 kv Test napięcia izolacji: 3 kv Ueff, 50Hz, 1 min. Prąd termiczny 60 x IN, 1 sec. krótkotrwały Ith: lub wartości wyższe na życzenie klienta Prąd termiczny ciągły: 1,2 x IN Stała: DIN EN 60044/1 Standard techniczny: VDE 0414 Teil 1 CCT - POMIAR PRĄDU STAŁEGO I PRZEMIENNEGO JEDNYM PRZEKŁADNIKIEM Przekładniki prądowe do pomiaru prądu stałego i przemiennego. CTB PRZEKŁADNIK PRĄDOWY ZE ZŁĄCZEM SPRĘŻYNOWYM I CERTYFIKATEM UL OSZCZĘDNOŚĆ CZASU! ŁATWY I SZYBKI MONTAŻ! Zastosowanie: - analiza i monitoring sieci, - pomiar w sieciach niesinusoidalnych i odkształconych, - do bezpośredniej pracy z PLC. Zalety: - pomiar prądu stałego i przemiennego, - dokładne wyliczanie wartości skutecznej mierzonego prądu, - szeroki zakres częstotliwości od khz, - zakres prądowy 100, 150,...,300 A, - sygnał wyjściowy ma DC, ma DC, 2,5 ± 1 V DC / AC, - bezpośredni montaż na szynie prądowej lub kablu, - łatwe i szybkie przyłączenie obwodów wtórnych, - wysoka odporność na warunki środowiskowe (temp pracy stopni C), - możliwy montaż na szynie TH 35, - napięcie sterowania V DC. Wymiary: - D x S x W - 70 x 48 x 92 mm, - otwór na szynę prądową 30 x 10 mm, - maksymalna średnica przewodu 28 mm, - maksymalny przekrój przewodu do zacisków wtórnych 2,5 mm 2. Zgodność z normami: DIN EN 50178, 1997, VDE pierwszy w Europie przekładnik prądowy z certyfikatem UL nr E336996, - nowatorskie połączenie sprężynowe typu WAGO, - odporny na wibracje i wstrząsy, - duża wytrzymałość mechaniczna, - dla prądów pierwotnych z zakresu od 50 A do 750 A, - klasy dokładności 3 i 1, - przeciążalność 120%, - temperatura pracy: -5 C < T < +50 C, - napięcie pracy 1 kv, - niełamliwa, biała obudowa z poliwęglanu, samogasnąca UL94-V0.

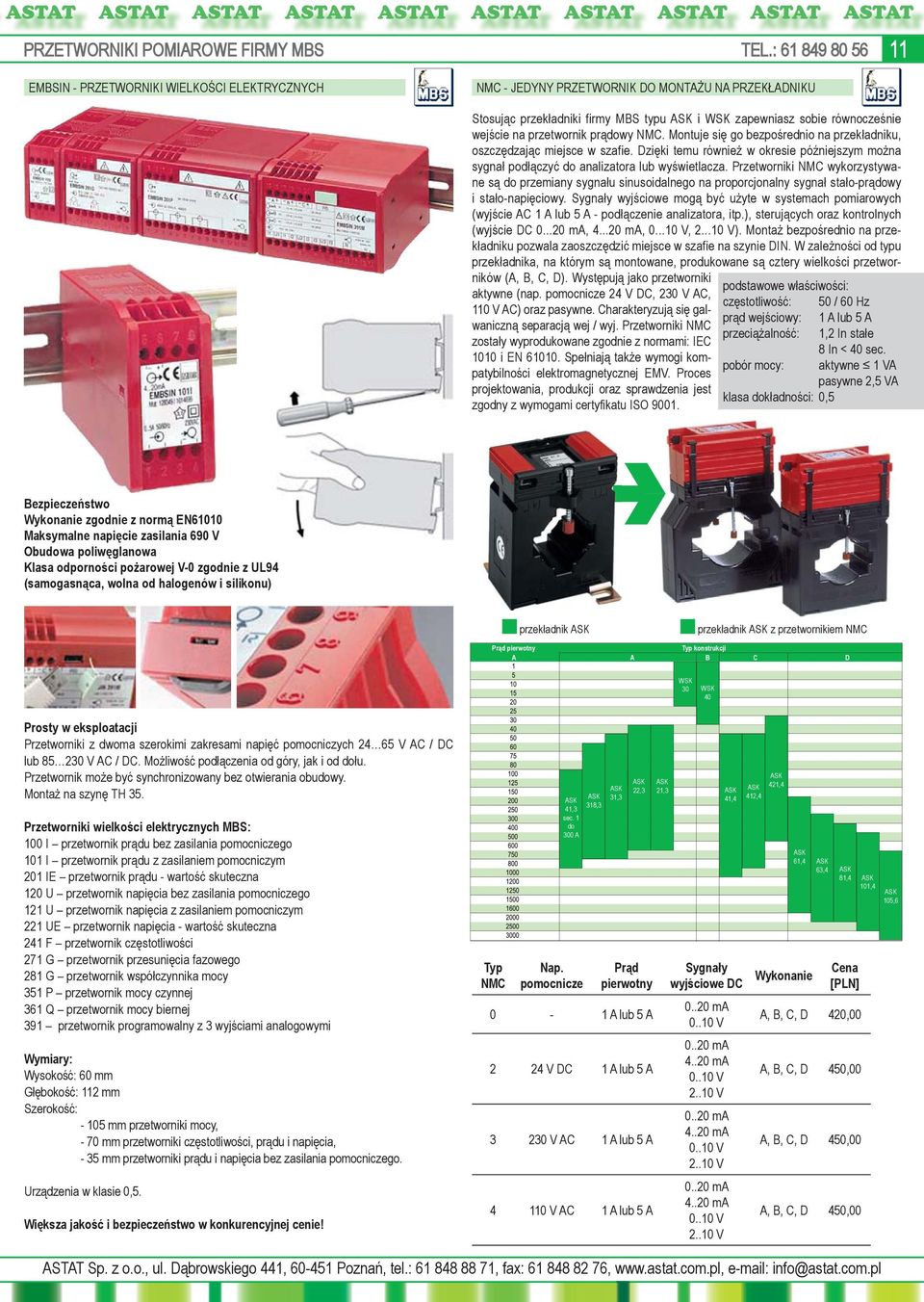

11 PRZETWORNIKI POMIAROWE FIRMY MBS TEL.: EMBSIN - PRZETWORNIKI WIELKOŚCI ELEKTRYCZNYCH NMC - JEDYNY PRZETWORNIK DO MONTAŻU NA PRZEKŁADNIKU Stosując przekładniki firmy MBS typu ASK i WSK zapewniasz sobie równocześnie wejście na przetwornik prądowy NMC. Montuje się go bezpośrednio na przekładniku, oszczędzając miejsce w szafie. Dzięki temu również w okresie późniejszym można sygnał podłączyć do analizatora lub wyświetlacza. Przetworniki NMC wykorzystywane są do przemiany sygnału sinusoidalnego na proporcjonalny sygnał stało-prądowy i stało-napięciowy. Sygnały wyjściowe mogą być użyte w systemach pomiarowych (wyjście AC 1 A lub 5 A - podłączenie analizatora, itp.), sterujących oraz kontrolnych (wyjście DC ma, ma, V, V). Montaż bezpośrednio na przekładniku pozwala zaoszczędzić miejsce w szafie na szynie DIN. W zależności od typu przekładnika, na którym są montowane, produkowane są cztery wielkości przetworników (A, B, C, D). Występują jako przetworniki aktywne (nap. pomocnicze 24 V DC, 230 V AC, 110 V AC) oraz pasywne. Charakteryzują się galwaniczną separacją wej / wyj. Przetworniki NMC zostały wyprodukowane zgodnie z normami: IEC 1010 i EN Spełniają także wymogi kompatybilności elektromagnetycznej EMV. Proces projektowania, produkcji oraz sprawdzenia jest zgodny z wymogami certyfikatu ISO podstawowe właściwości: częstotliwość: 50 / 60 Hz prąd wejściowy: 1 A lub 5 A przeciążalność: 1,2 In stałe 8 In < 40 sec. pobór mocy: aktywne 1 VA pasywne 2,5 VA klasa dokładności: 0,5 Bezpieczeństwo Wykonanie zgodnie z normą EN61010 Maksymalne napięcie zasilania 690 V Obudowa poliwęglanowa Klasa odporności pożarowej V-0 zgodnie z UL94 (samogasnąca, wolna od halogenów i silikonu) Prąd pierwotny A przekładnik ASK A przekładnik ASK z przetwornikiem NMC konstrukcji B C D WSK 30 WSK 40 Prosty w eksploatacji Przetworniki z dwoma szerokimi zakresami napięć pomocniczych V AC / DC lub V AC / DC. Możliwość podłączenia od góry, jak i od dołu. Przetwornik może być synchronizowany bez otwierania obudowy. Montaż na szynę TH 35. Przetworniki wielkości elektrycznych MBS: 100 I przetwornik prądu bez zasilania pomocniczego 101 I przetwornik prądu z zasilaniem pomocniczym 201 IE przetwornik prądu - wartość skuteczna 120 U przetwornik napięcia bez zasilania pomocniczego 121 U przetwornik napięcia z zasilaniem pomocniczym 221 UE przetwornik napięcia - wartość skuteczna 241 F przetwornik częstotliwości 271 G przetwornik przesunięcia fazowego 281 G przetwornik współczynnika mocy 351 P przetwornik mocy czynnej 361 Q przetwornik mocy biernej 391 przetwornik programowalny z 3 wyjściami analogowymi Wymiary: Wysokość: 60 mm Głębokość: 112 mm Szerokość: mm przetworniki mocy, - 70 mm przetworniki częstotliwości, prądu i napięcia, - 35 mm przetworniki prądu i napięcia bez zasilania pomocniczego. Urządzenia w klasie 0,5. Większa jakość i bezpieczeństwo w konkurencyjnej cenie! NMC ASK 41,3 sec. 1 do 300 A Nap. pomocnicze ASK 318,3 ASK 31,3 ASK 22,3 Prąd pierwotny 0-1 A lub 5 A 2 24 V DC 1 A lub 5 A V AC 1 A lub 5 A V AC 1 A lub 5 A ASK 21,3 ASK 41,4 ASK 412,4 ASK 421,4 ASK 61,4 ASK 63,4 ASK 81,4 ASK 101,4 Sygnały wyjściowe DC Wykonanie Cena [PLN] ma V ma ma V V ma ma V V ma ma V V A, B, C, D 420,00 A, B, C, D 450,00 A, B, C, D 450,00 A, B, C, D 450,00 ASK 105,6

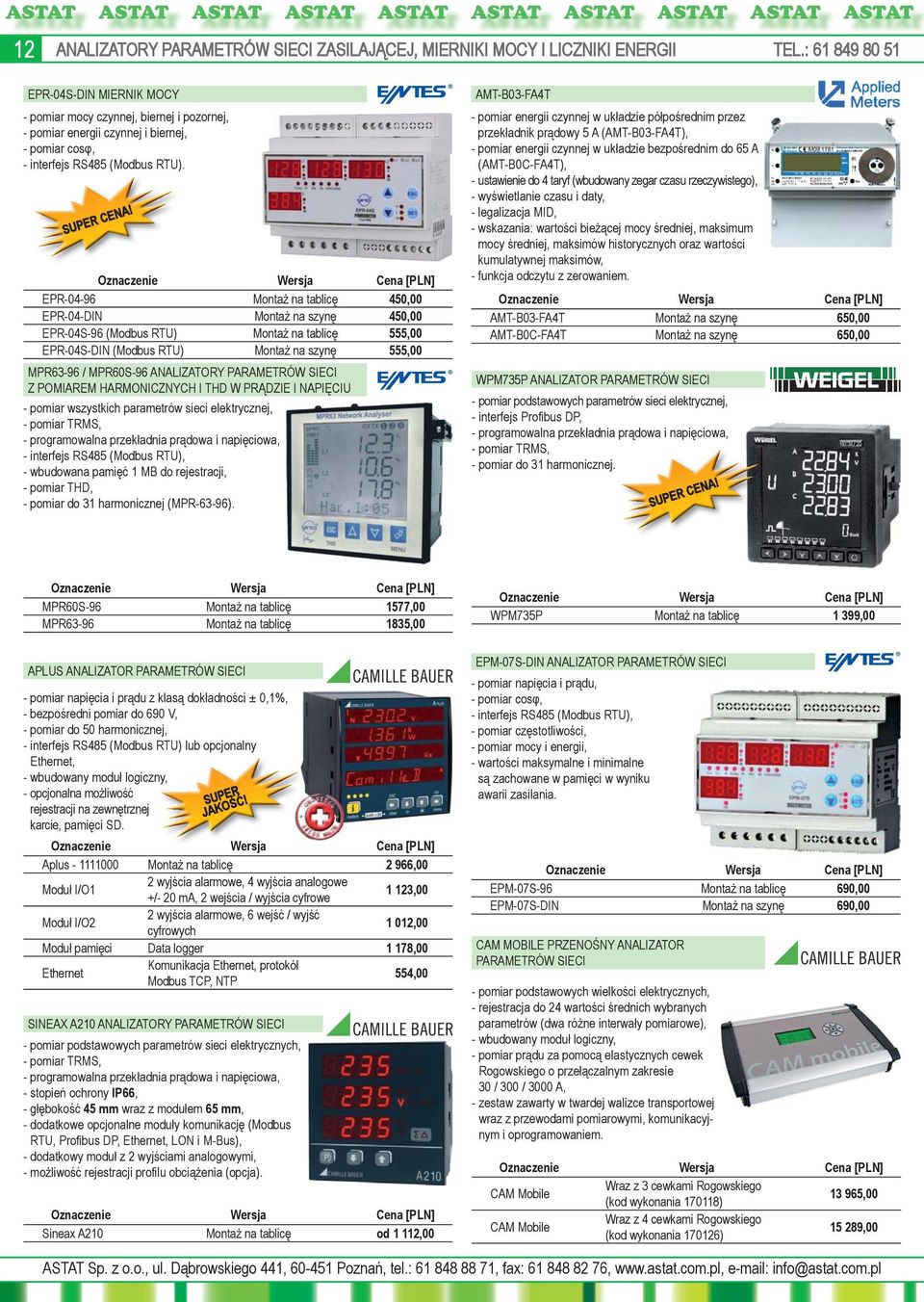

12 12 ANALIZATORY PARAMETRÓW SIECI ZASILAJĄCEJ, MIERNIKI MOCY I LICZNIKI ENERGII TEL.: EPR-04S-DIN MIERNIK MOCY - pomiar mocy czynnej, biernej i pozornej, - pomiar energii czynnej i biernej, - pomiar cosφ, - interfejs RS485 (Modbus RTU). SUPER CENA! Oznaczenie Wersja Cena [PLN] EPR Montaż na tablicę 450,00 EPR-04-DIN Montaż na szynę 450,00 EPR-04S-96 (Modbus RTU) Montaż na tablicę 555,00 EPR-04S-DIN (Modbus RTU) Montaż na szynę 555,00 MPR63-96 / MPR60S-96 ANALIZATORY PARAMETRÓW SIECI Z POMIAREM HARMONICZNYCH I THD W PRĄDZIE I NAPIĘCIU - pomiar wszystkich parametrów sieci elektrycznej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - wbudowana pamięć 1 MB do rejestracji, - pomiar THD, - pomiar do 31 harmonicznej (MPR-63-96). AMT-B03-FA4T - pomiar energii czynnej w układzie półpośrednim przez przekładnik prądowy 5 A (AMT-B03-FA4T), - pomiar energii czynnej w układzie bezpośrednim do 65 A (AMT-B0C-FA4T), - ustawienie do 4 taryf (wbudowany zegar czasu rzeczywistego), - wyświetlanie czasu i daty, - legalizacja MID, - wskazania: wartości bieżącej mocy średniej, maksimum mocy średniej, maksimów historycznych oraz wartości kumulatywnej maksimów, - funkcja odczytu z zerowaniem. Oznaczenie Wersja Cena [PLN] AMT-B03-FA4T Montaż na szynę 650,00 AMT-B0C-FA4T Montaż na szynę 650,00 WPM735P ANALIZATOR PARAMETRÓW SIECI - pomiar podstawowych parametrów sieci elektrycznej, - interfejs Profibus DP, - programowalna przekładnia prądowa i napięciowa, - pomiar TRMS, - pomiar do 31 harmonicznej. SUPER CENA! Oznaczenie Wersja Cena [PLN] MPR60S-96 Montaż na tablicę 1577,00 MPR63-96 Montaż na tablicę 1835,00 Oznaczenie Wersja Cena [PLN] WPM735P Montaż na tablicę 1 399,00 APLUS ANALIZATOR PARAMETRÓW SIECI - pomiar napięcia i prądu z klasą dokładności ± 0,1%, - bezpośredni pomiar do 690 V, - pomiar do 50 harmonicznej, - interfejs RS485 (Modbus RTU) lub opcjonalny Ethernet, - wbudowany moduł logiczny, - opcjonalna możliwość rejestracji na zewnętrznej karcie, pamięci SD. SUPER JAKOŚĆ! Oznaczenie Wersja Cena [PLN] Aplus Montaż na tablicę 2 966,00 Moduł I/O1 2 wyjścia alarmowe, 4 wyjścia analogowe +/- 20 ma, 2 wejścia / wyjścia cyfrowe 1 123,00 Moduł I/O2 2 wyjścia alarmowe, 6 wejść / wyjść cyfrowych 1 012,00 Moduł pamięci Data logger 1 178,00 Ethernet Komunikacja Ethernet, protokół Modbus TCP, NTP 554,00 SINEAX A210 ANALIZATORY PARAMETRÓW SIECI - pomiar podstawowych parametrów sieci elektrycznych, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - stopień ochrony IP66, - głębokość 45 mm wraz z modułem 65 mm, - dodatkowe opcjonalne moduły komunikację (Modbus RTU, Profibus DP, Ethernet, LON i M-Bus), - dodatkowy moduł z 2 wyjściami analogowymi, - możliwość rejestracji profilu obciążenia (opcja). Oznaczenie Wersja Cena [PLN] Sineax A210 Montaż na tablicę od 1 112,00 EPM-07S-DIN ANALIZATOR PARAMETRÓW SIECI - pomiar napięcia i prądu, - pomiar cosφ, - interfejs RS485 (Modbus RTU), - pomiar częstotliwości, - pomiar mocy i energii, - wartości maksymalne i minimalne są zachowane w pamięci w wyniku awarii zasilania. Oznaczenie Wersja Cena [PLN] EPM-07S-96 Montaż na tablicę 690,00 EPM-07S-DIN Montaż na szynę 690,00 CAM MOBILE PRZENOŚNY ANALIZATOR PARAMETRÓW SIECI - pomiar podstawowych wielkości elektrycznych, - rejestracja do 24 wartości średnich wybranych parametrów (dwa różne interwały pomiarowe), - wbudowany moduł logiczny, - pomiar prądu za pomocą elastycznych cewek Rogowskiego o przełączalnym zakresie 30 / 300 / 3000 A, - zestaw zawarty w twardej walizce transportowej wraz z przewodami pomiarowymi, komunikacyjnym i oprogramowaniem. Oznaczenie Wersja Cena [PLN] CAM Mobile Wraz z 3 cewkami Rogowskiego (kod wykonania ) ,00 CAM Mobile Wraz z 4 cewkami Rogowskiego (kod wykonania ) ,00

13 PRZETWORNIKI POMIAROWE FIRMY CAMILLE BAUER TEL.: SINEAX V604S PROGRAMOWALNY PRZETWORNIK SYGNAŁÓW ANALOGOWYCH I TEMPERATURY - dwa wyjścia analogowe, - dwa wejścia analogowe, - interfejs RS485 (Modbus RTU), - wyjście alarmowe, - dokładność pomiaru 0,1%, - szeroki zakres napięcia zasilającego V DC i V AC, - pomiar bezpośredni do 300 V DC (na przykład pomiar mocy wytworzonej przez kolektory słoneczne). e). SINEAX CAM WIELOFUNKCYJNY PROGRAMOWALNY PRZETWORNIK SUPER JAKOŚĆ! Oznaczenie Nr produktu Wersja Cena [PLN] Sineax V604s Dwa wejścia prądowe 1 482,00 Sineax V604s Jedno wejście prądowe i jedno napięciowe (300 V DC) 1 482,00 - przetwornik posiada standardowo interfejs RS485 - Modbus RTU (prędkość komunikacji do 115,2 kbd), - posiada 4 grupy modułów - wejścia / wyjścia analogowe (po 2 na grupę) lub wejścia / wyjścia cyfrowe (po 3 na grupę), - znamionowe napięcie wejściowe aż do 693 V AC (międzyfazowe), prąd znamionowy 5 A, - wbudowane 12 mierników (pomiar energii czynnej i biernej oraz energii z zewnętrznych urządzeń, - pomiar harmonicznych i THD, - możliwość podłączenia elastycznych cewek Rogowskiego o przełączalnym zakresie 30 / 300 / 3000 A. SINEAX VQ604s PROGRAMOWALNY PRZETWORNIK SYGNAŁÓW ANALOGOWYCH I TEMPERATURY - dwa wyjścia analogowe, - dwa wejścia analogowe, - interfejs RS485 (Modbus RTU), - wyjście alarmowe, - dokładność pomiaru 0,1%, - czas reakcji do 10 ms, - szeroki zakres napięcia zasilającego V DC i V AC. Oznaczenie Nr produktu Cena [PLN] Sineax VQ604s Q604s - 111OG 1 551,00 SINEAX VS50 PROGRAMOWALNY SEPARATOR SYGNAŁÓW ANALOGOWYCH - programowanie sygnału wejściowego i wyjściowego za pomocą przełączników typu DIP, - sygnał wejściowy prądowy z zakresu 0 / 4 20 ma oraz napięciowy z zakresu 0 10 / 2 10 / 0 5 / 1 5 / 0 15 / 0 30 V, - sygnał wyjściowy prądowy z zakresu 4 20 / 20 4 / 0 20 / 20 0 ma i napięciowy z zakresu 0 10 / 2 10 / 0 5 / 1 5 V, - napięcie zasilające z zakresu 19,2 30 V DC, - izolacja między sygnałem wejściowy / wyjściowym / zasilaniem, - wąskoprofilowa obudowa 6,2 mm. Oznaczenie Nr produktu Wersja Cena [PLN] Sineax VS Montaż na szynę 600,00 Zasilanie Nr produktu Moduł I/O Cena [PLN] Sineax CAM V AC Bez 5 034,00 Sineax CAM V DC wyj. analogowe 5 844,00 KINAX WT720 PRZETWORNIK KĄTA OBROTU - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy prądowy 4 20 ma, układ 2-przewodowy, - napięcie zasilające z zakresu V DC, - zakres mierzonego kąta od 0 do 360 stopni, - średnica wałka 10 mm, - początkowy moment obrotowy < 0,03 Nm, - dopuszczalne statyczne obciążenia wałka, max. 80 N, (promieniowo) i max. 40 N (osiowo). Oznaczenie Wersja Cena [PLN] Kinax WT720 Z wystającym wałkiem 2 344,00 SINEAX TVD820 WZMACNIACZ IZOLUJĄCY PODWAJAJĄCY SYGNAŁ WYJŚCIOWY SUPER CENA! - programowanie sygnału wejściowego i wyjściowego za pomocą przełączników typu DIP, - dwa wyjścia analogowe, - sygnał wejściowy prądowy z zakresu 0 / 4 20 ma oraz napięciowy z zakresu 0 1 / 0 5 / 0 10 / 2 10 V, - sygnał wyjściowy prądowy z zakresu 0 / 4 20 ma i napięciowy z zakresu 0 5 / 0 10 /1 5 / 2 10 V, - napięcie zasilające z zakresu V DC i V AC, - izolacja między sygnałem wejściowy / wyjściowym / zasilaniem - szerokość obudowy 17,5 mm. Oznaczenie Wersja Cena [PLN] Sineax TVD820 Montaż na szynę 817,00 SINEAX TP619 KONWERTER SYGNAŁU Z POTENCJOMETRU NA SYGNAŁ ANALOGOWY - programowanie sygnału wejściowego i wyjściowego za pomocą przełączników typu DIP, - sygnał wejściowy rezystancyjny z zakresu / / Ω, - sygnał wyjściowy prądowy z zakresu 0 / 4 20 ma i napięciowy z zakresu 0 5 / 0 10 /1 5 / 2 10 V, - napięcie zasilające z zakresu V DC i V AC, - izolacja między sygnałem wejściowym / wyjściowym / zasilaniem, - szerokość obudowy 17,5 mm. Oznaczenie Wersja Cena [PLN] Sineax TP619 Montaż na szynę 600,00 KINAX HW730 PROGRAMOWALNY PRZETWORNIK KĄTA OBROTU - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy prądowy 4 20 ma, układ 2-przewodowy, - napięcie zasilające z zakresu V DC, - zakres mierzonego kąta od 0 do 360 stopni, - średnica otworu 30 mm z redukcją 10, 12, 16 i 20 mm. Oznaczenie Wersja Cena [PLN] Kinax HW730 Z wpuszczanym wałkiem od 3 741,00

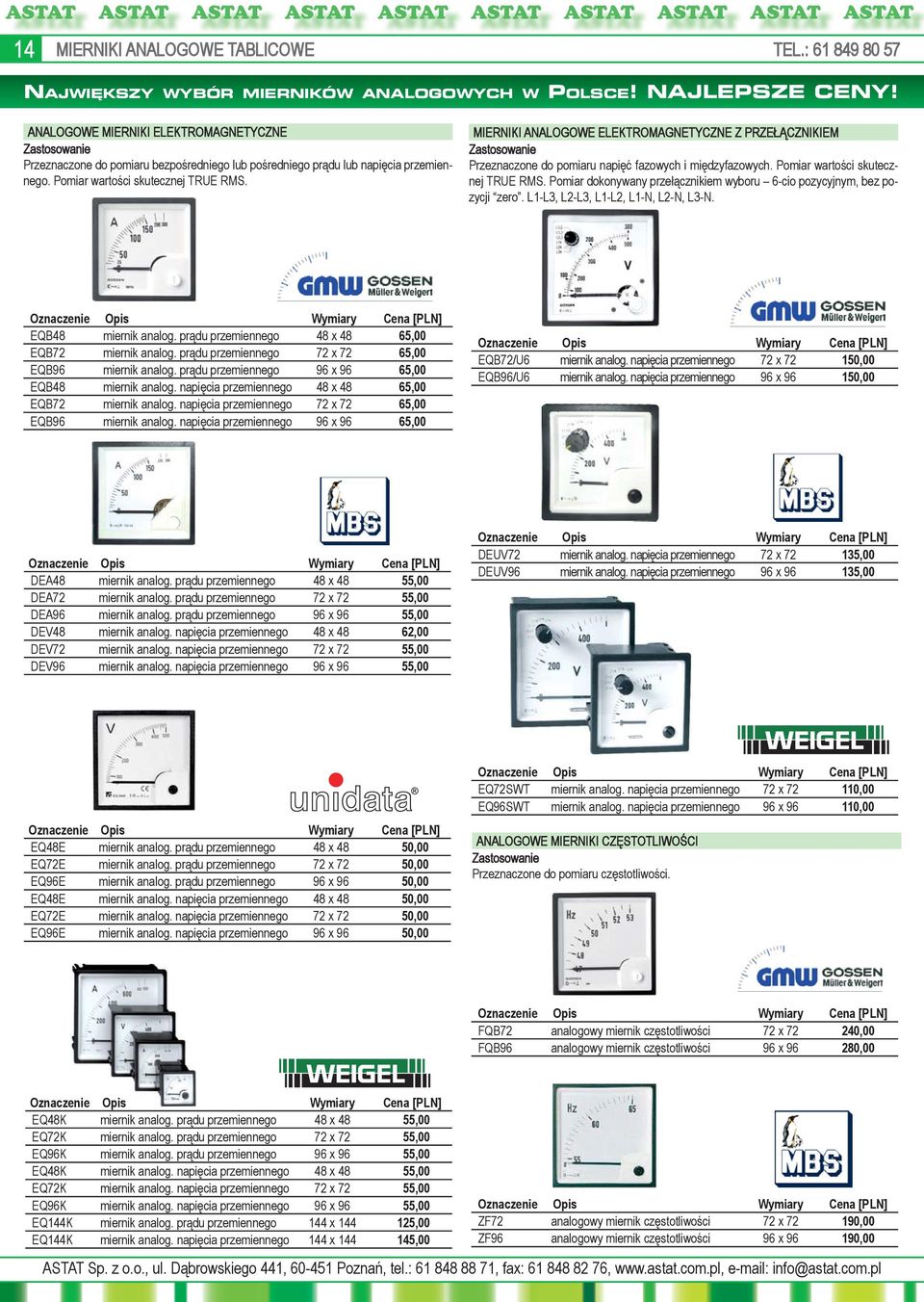

14 14 MIERNIKI ANALOGOWE TABLICOWE TEL.: NAJWIĘKSZY WYBÓR MIERNIKÓW ANALOGOWYCH W POLSCE! NAJLEPSZE CENY! ANALOGOWE MIERNIKI ELEKTROMAGNETYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego. Pomiar wartości skutecznej TRUE RMS. MIERNIKI ANALOGOWE ELEKTROMAGNETYCZNE Z PRZEŁĄCZNIKIEM Zastosowanie Przeznaczone do pomiaru napięć fazowych i międzyfazowych. Pomiar wartości skutecznej TRUE RMS. Pomiar dokonywany przełącznikiem wyboru 6-cio pozycyjnym, bez pozycji zero. L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N. Oznaczenie Opis Wymiary Cena [PLN] EQB48 miernik analog. prądu przemiennego 48 x 48 65,00 EQB72 miernik analog. prądu przemiennego 72 x 72 65,00 EQB96 miernik analog. prądu przemiennego 96 x 96 65,00 EQB48 miernik analog. napięcia przemiennego 48 x 48 65,00 EQB72 miernik analog. napięcia przemiennego 72 x 72 65,00 EQB96 miernik analog. napięcia przemiennego 96 x 96 65,00 Oznaczenie Opis Wymiary Cena [PLN] EQB72/U6 miernik analog. napięcia przemiennego 72 x ,00 EQB96/U6 miernik analog. napięcia przemiennego 96 x ,00 Oznaczenie Opis Wymiary Cena [PLN] DEA48 miernik analog. prądu przemiennego 48 x 48 55,00 DEA72 miernik analog. prądu przemiennego 72 x 72 55,00 DEA96 miernik analog. prądu przemiennego 96 x 96 55,00 DEV48 miernik analog. napięcia przemiennego 48 x 48 62,00 DEV72 miernik analog. napięcia przemiennego 72 x 72 55,00 DEV96 miernik analog. napięcia przemiennego 96 x 96 55,00 Oznaczenie Opis Wymiary Cena [PLN] DEUV72 miernik analog. napięcia przemiennego 72 x ,00 DEUV96 miernik analog. napięcia przemiennego 96 x ,00 Oznaczenie Opis Wymiary Cena [PLN] EQ48E miernik analog. prądu przemiennego 48 x 48 50,00 EQ72E miernik analog. prądu przemiennego 72 x 72 50,00 EQ96E miernik analog. prądu przemiennego 96 x 96 50,00 EQ48E miernik analog. napięcia przemiennego 48 x 48 50,00 EQ72E miernik analog. napięcia przemiennego 72 x 72 50,00 EQ96E miernik analog. napięcia przemiennego 96 x 96 50,00 Oznaczenie Opis Wymiary Cena [PLN] EQ72SWT miernik analog. napięcia przemiennego 72 x ,00 EQ96SWT miernik analog. napięcia przemiennego 96 x ,00 ANALOGOWE MIERNIKI CZĘSTOTLIWOŚCI Zastosowanie Przeznaczone do pomiaru częstotliwości. Oznaczenie Opis Wymiary Cena [PLN] FQB72 analogowy miernik częstotliwości 72 x ,00 FQB96 analogowy miernik częstotliwości 96 x ,00 Oznaczenie Opis Wymiary Cena [PLN] EQ48K miernik analog. prądu przemiennego 48 x 48 55,00 EQ72K miernik analog. prądu przemiennego 72 x 72 55,00 EQ96K miernik analog. prądu przemiennego 96 x 96 55,00 EQ48K miernik analog. napięcia przemiennego 48 x 48 55,00 EQ72K miernik analog. napięcia przemiennego 72 x 72 55,00 EQ96K miernik analog. napięcia przemiennego 96 x 96 55,00 EQ144K miernik analog. prądu przemiennego 144 x ,00 EQ144K miernik analog. napięcia przemiennego 144 x ,00 Oznaczenie Opis Wymiary Cena [PLN] ZF72 analogowy miernik częstotliwości 72 x ,00 ZF96 analogowy miernik częstotliwości 96 x ,00

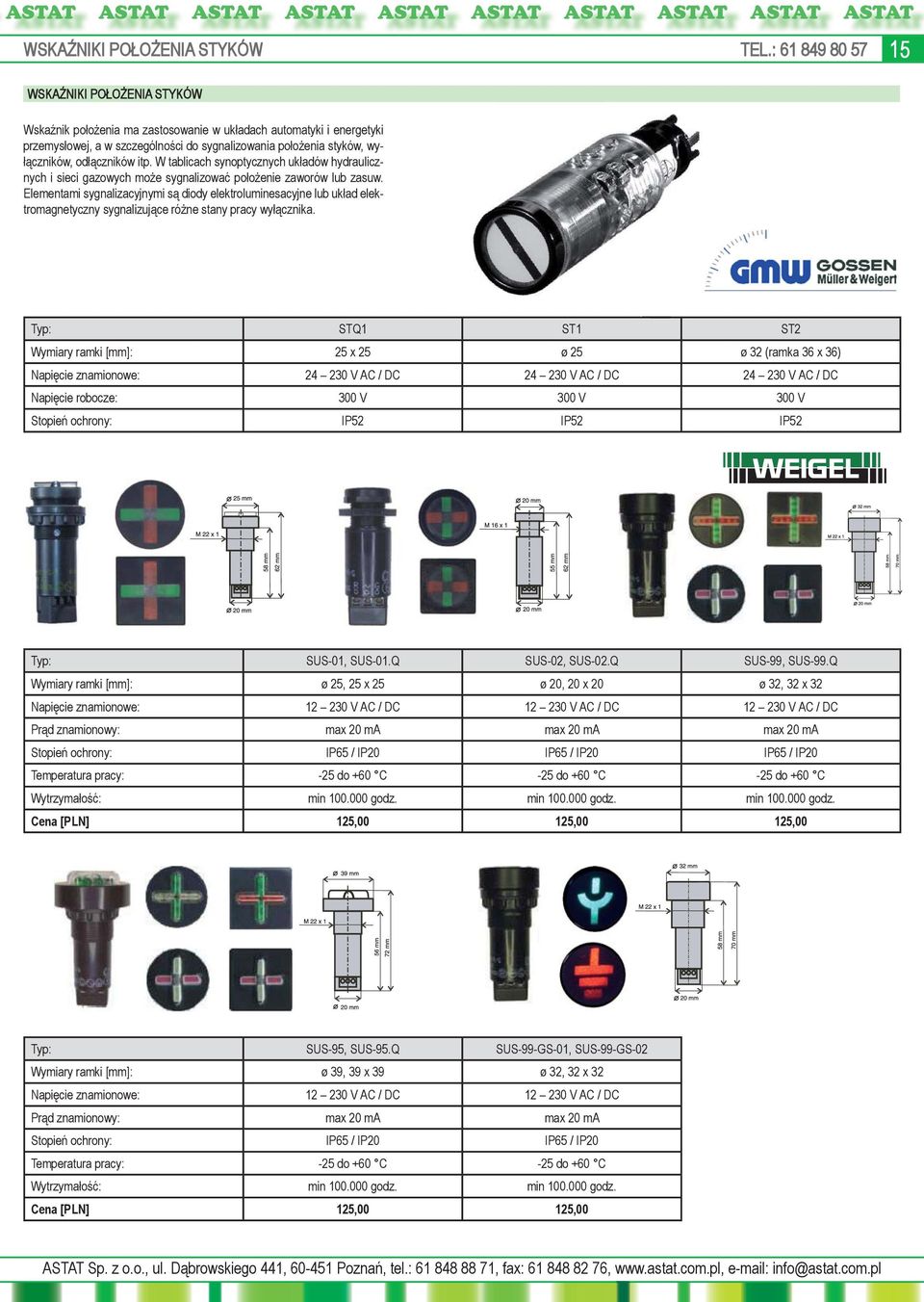

15 WSKAŹNIKI POŁOŻENIA STYKÓW TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW Wskaźnik położenia ma zastosowanie w układach automatyki i energetyki przemysłowej, a w szczególności do sygnalizowania położenia styków, wyłączników, odłączników itp. W tablicach synoptycznych układów hydraulicznych i sieci gazowych może sygnalizować położenie zaworów lub zasuw. Elementami sygnalizacyjnymi są diody elektroluminesacyjne lub układ elektromagnetyczny sygnalizujące różne stany pracy wyłącznika. 15 : STQ1 ST1 ST2 Wymiary ramki [mm]: 25 x 25 ø 25 ø 32 (ramka 36 x 36) Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Napięcie robocze: 300 V 300 V 300 V Stopień ochrony: IP52 IP52 IP52 : SUS-01, SUS-01.Q SUS-02, SUS-02.Q SUS-99, SUS-99.Q Wymiary ramki [mm]: ø 25, 25 x 25 ø 20, 20 x 20 ø 32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C -25 do +60 C Wytrzymałość: min godz. min godz. min godz. Cena [PLN] 125,00 125,00 125,00 : SUS-95, SUS-95.Q SUS-99-GS-01, SUS-99-GS-02 Wymiary ramki [mm]: ø 39, 39 x 39 ø 32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C Wytrzymałość: min godz. min godz. Cena [PLN] 125,00 125,00

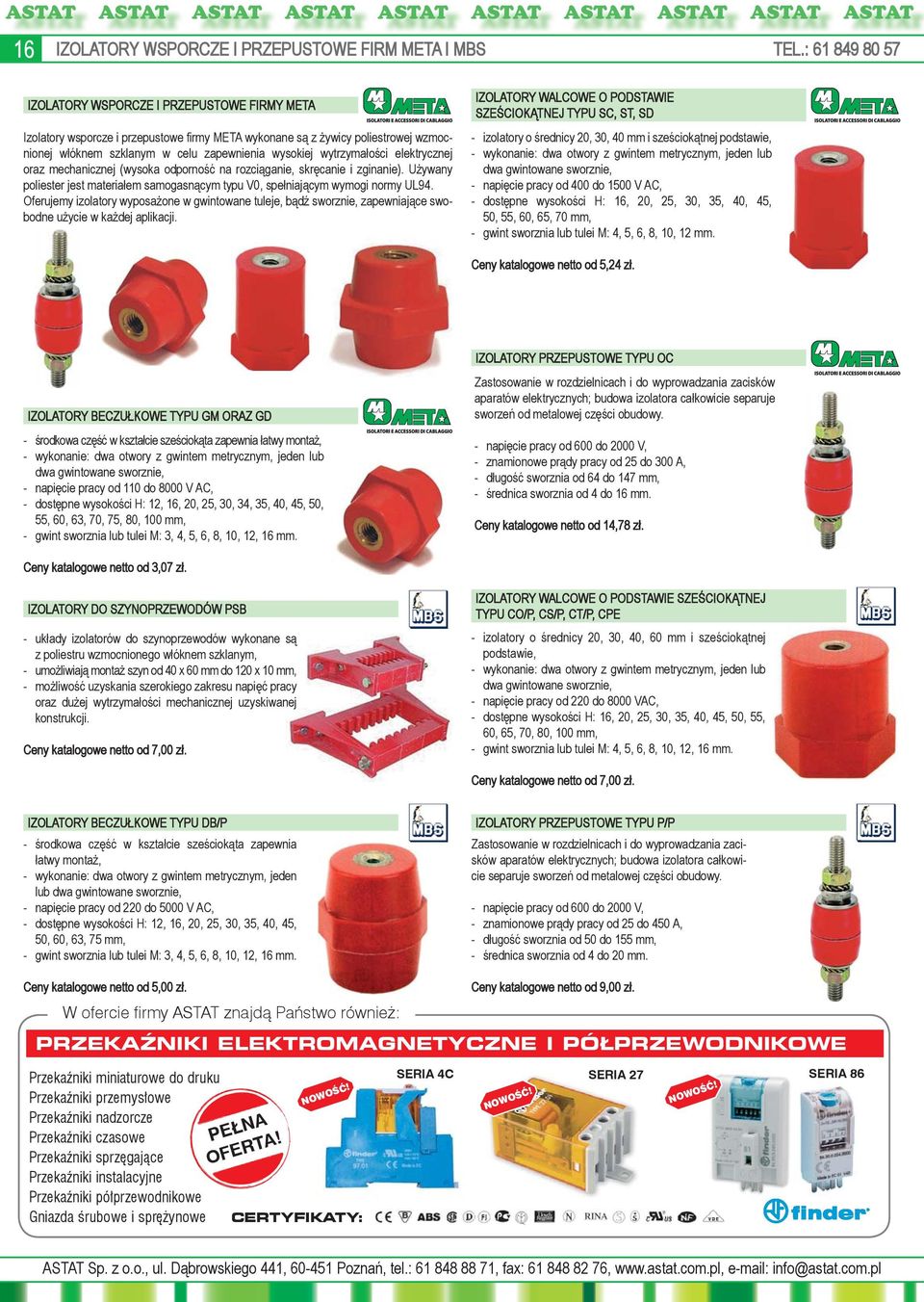

16 16 IZOLATORY WSPORCZE I PRZEPUSTOWE FIRM META I MBS TEL.: IZOLATORY WSPORCZE I PRZEPUSTOWE FIRMY META Izolatory wsporcze i przepustowe firmy META wykonane są z żywicy poliestrowej wzmocnionej włóknem szklanym w celu zapewnienia wysokiej wytrzymałości elektrycznej oraz mechanicznej (wysoka odporność na rozciąganie, skręcanie i zginanie). Używany poliester jest materiałem samogasnącym typu V0, spełniającym wymogi normy UL94. Oferujemy izolatory wyposażone w gwintowane tuleje, bądź sworznie, zapewniające swobodne użycie w każdej aplikacji. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU SC, ST, SD - izolatory o średnicy 20, 30, 40 mm i sześciokątnej podstawie, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 400 do 1500 V AC, - dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70 mm, - gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12 mm. Ceny katalogowe netto od 5,24 zł. IZOLATORY BECZUŁKOWE TYPU GM ORAZ GD - środkowa część w kształcie sześciokąta zapewnia łatwy montaż, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 110 do 8000 V AC, - dostępne wysokości H: 12, 16, 20, 25, 30, 34, 35, 40, 45, 50, 55, 60, 63, 70, 75, 80, 100 mm, - gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU OC Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. - napięcie pracy od 600 do 2000 V, - znamionowe prądy pracy od 25 do 300 A, - długość sworznia od 64 do 147 mm, - średnica sworznia od 4 do 16 mm. Ceny katalogowe netto od 14,78 zł. Ceny katalogowe netto od 3,07 zł. IZOLATORY DO SZYNOPRZEWODÓW PSB - układy izolatorów do szynoprzewodów wykonane są z poliestru wzmocnionego włóknem szklanym, - umożliwiają montaż szyn od 40 x 60 mm do 120 x 10 mm, - możliwość uzyskania szerokiego zakresu napięć pracy oraz dużej wytrzymałości mechanicznej uzyskiwanej konstrukcji. Ceny katalogowe netto od 7,00 zł. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU CO/P, CS/P, CT/P, CPE - izolatory o średnicy 20, 30, 40, 60 mm i sześciokątnej podstawie, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 220 do 8000 VAC, - dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 100 mm, - gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12, 16 mm. Ceny katalogowe netto od 7,00 zł. IZOLATORY BECZUŁKOWE TYPU DB/P - środkowa część w kształcie sześciokąta zapewnia łatwy montaż, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 220 do 5000 V AC, - dostępne wysokości H: 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 63, 75 mm, - gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU P/P Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. - napięcie pracy od 600 do 2000 V, - znamionowe prądy pracy od 25 do 450 A, - długość sworznia od 50 do 155 mm, - średnica sworznia od 4 do 20 mm. Ceny katalogowe netto od 5,00 zł. W ofercie fi rmy ASTAT znajdą Państwo również: Ceny katalogowe netto od 9,00 zł. PRZEKAŹNIKI ELEKTROMAGNETYCZNE I PÓŁPRZEWODNIKOWE Przekaźniki miniaturowe do druku Przekaźniki przemysłowe Przekaźniki nadzorcze Przekaźniki czasowe Przekaźniki sprzęgające Przekaźniki instalacyjne Przekaźniki półprzewodnikowe Gniazda śrubowe i sprężynowe PEŁNA OFERTA! NOWOŚĆ! CERTYFIKATY: SERIA 4C SERIA 27 SERIA 86 NOWOŚĆ! NOWOŚĆ!

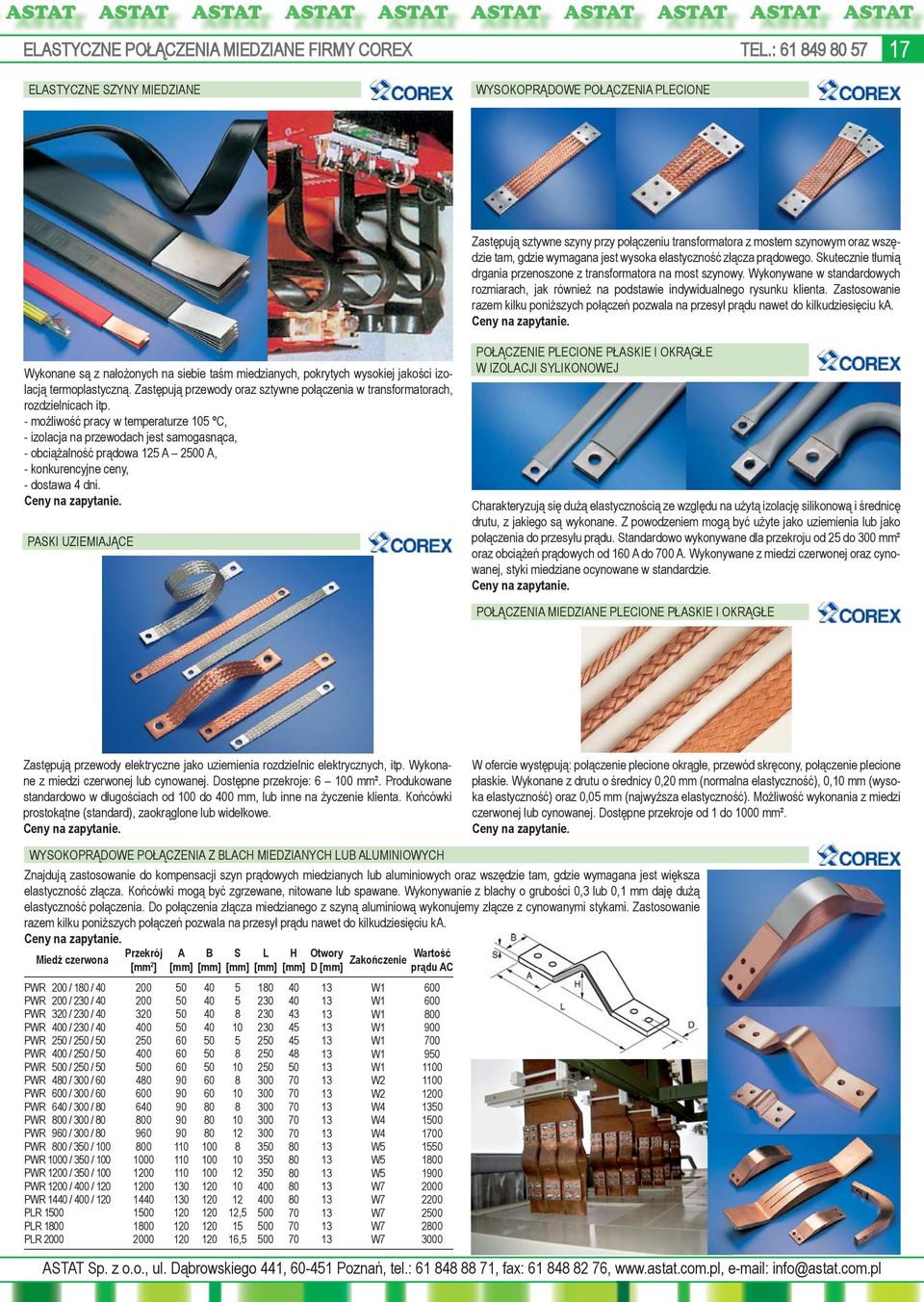

17 ELASTYCZNE POŁĄCZENIA MIEDZIANE FIRMY COREX TEL.: ELASTYCZNE SZYNY MIEDZIANE WYSOKOPRĄDOWE POŁĄCZENIA PLECIONE Zastępują sztywne szyny przy połączeniu transformatora z mostem szynowym oraz wszędzie tam, gdzie wymagana jest wysoka elastyczność złącza prądowego. Skutecznie tłumią drgania przenoszone z transformatora na most szynowy. Wykonywane w standardowych rozmiarach, jak również na podstawie indywidualnego rysunku klienta. Zastosowanie razem kilku poniższych połączeń pozwala na przesył prądu nawet do kilkudziesięciu ka. Ceny na zapytanie. Wykonane są z nałożonych na siebie taśm miedzianych, pokrytych wysokiej jakości izolacją termoplastyczną. Zastępują przewody oraz sztywne połączenia w transformatorach, rozdzielnicach itp. - możliwość pracy w temperaturze 105 ºC, - izolacja na przewodach jest samogasnąca, - obciążalność prądowa 125 A 2500 A, - konkurencyjne ceny, - dostawa 4 dni. Ceny na zapytanie. PASKI UZIEMIAJĄCE POŁĄCZENIE PLECIONE PŁASKIE I OKRĄGŁE W IZOLACJI SYLIKONOWEJ Charakteryzują się dużą elastycznością ze względu na użytą izolację silikonową i średnicę drutu, z jakiego są wykonane. Z powodzeniem mogą być użyte jako uziemienia lub jako połączenia do przesyłu prądu. Standardowo wykonywane dla przekroju od 25 do 300 mm² oraz obciążeń prądowych od 160 A do 700 A. Wykonywane z miedzi czerwonej oraz cynowanej, styki miedziane ocynowane w standardzie. Ceny na zapytanie. POŁĄCZENIA MIEDZIANE PLECIONE PŁASKIE I OKRĄGŁE Zastępują przewody elektryczne jako uziemienia rozdzielnic elektrycznych, itp. Wykonane z miedzi czerwonej lub cynowanej. Dostępne przekroje: mm². Produkowane standardowo w długościach od 100 do 400 mm, lub inne na życzenie klienta. Końcówki prostokątne (standard), zaokrąglone lub widełkowe. Ceny na zapytanie. W ofercie występują: połączenie plecione okrągłe, przewód skręcony, połączenie plecione płaskie. Wykonane z drutu o średnicy 0,20 mm (normalna elastyczność), 0,10 mm (wysoka elastyczność) oraz 0,05 mm (najwyższa elastyczność). Możliwość wykonania z miedzi czerwonej lub cynowanej. Dostępne przekroje od 1 do 1000 mm². Ceny na zapytanie. WYSOKOPRĄDOWE POŁĄCZENIA Z BLACH MIEDZIANYCH LUB ALUMINIOWYCH Znajdują zastosowanie do kompensacji szyn prądowych miedzianych lub aluminiowych oraz wszędzie tam, gdzie wymagana jest większa elastyczność złącza. Końcówki mogą być zgrzewane, nitowane lub spawane. Wykonywanie z blachy o grubości 0,3 lub 0,1 mm daję dużą elastyczność połączenia. Do połączenia złącza miedzianego z szyną aluminiową wykonujemy złącze z cynowanymi stykami. Zastosowanie razem kilku poniższych połączeń pozwala na przesył prądu nawet do kilkudziesięciu ka. Ceny na zapytanie. Miedź czerwona PWR 200 / 180 / 40 PWR 200 / 230 / 40 PWR 320 / 230 / 40 PWR 400 / 230 / 40 PWR 250 / 250 / 50 PWR 400 / 250 / 50 PWR 500 / 250 / 50 PWR 480 / 300 / 60 PWR 600 / 300 / 60 PWR 640 / 300 / 80 PWR 800 / 300 / 80 PWR 960 / 300 / 80 PWR 800 / 350 / 100 PWR 1000 / 350 / 100 PWR 1200 / 350 / 100 PWR 1200 / 400 / 120 PWR 1440 / 400 / 120 PLR 1500 PLR 1800 PLR 2000 Przekrój [mm 2 ] A [mm] B [mm] S [mm] , ,5 L [mm] H Otwory Zakończenie Wartość [mm] D [mm] prądu AC W1 W1 W1 W1 W1 W1 W1 W2 W2 W4 W4 W4 W5 W5 W5 W7 W7 W7 W7 W

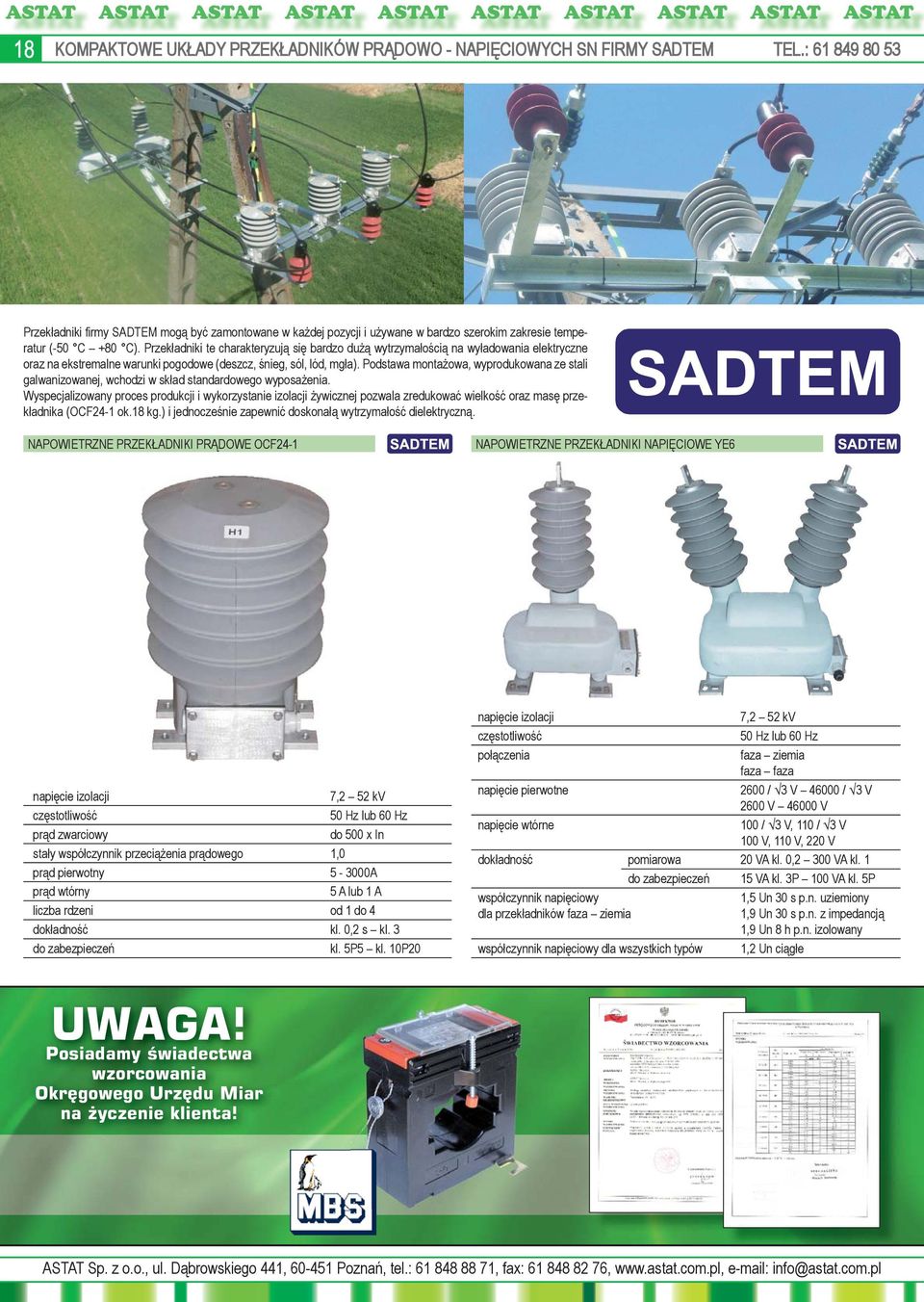

18 18 KOMPAKTOWE UKŁADY PRZEKŁADNIKÓW PRĄDOWO - NAPIĘCIOWYCH SN FIRMY SADTEM TEL.: Przekładniki firmy SADTEM mogą być zamontowane w każdej pozycji i używane w bardzo szerokim zakresie temperatur (-50 C +80 C). Przekładniki te charakteryzują się bardzo dużą wytrzymałością na wyładowania elektryczne oraz na ekstremalne warunki pogodowe (deszcz, śnieg, sól, lód, mgła). Podstawa montażowa, wyprodukowana ze stali galwanizowanej, wchodzi w skład standardowego wyposażenia. Wyspecjalizowany proces produkcji i wykorzystanie izolacji żywicznej pozwala zredukować wielkość oraz masę przekładnika (OCF24-1 ok.18 kg.) i jednocześnie zapewnić doskonałą wytrzymałość dielektryczną. NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE OCF24-1 NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE YE6 napięcie izolacji 7,2 52 kv częstotliwość 50 Hz lub 60 Hz prąd zwarciowy do 500 x In stały współczynnik przeciążenia prądowego 1,0 prąd pierwotny A prąd wtórny 5 A lub 1 A liczba rdzeni od 1 do 4 dokładność kl. 0,2 s kl. 3 do zabezpieczeń kl. 5P5 kl. 10P20 napięcie izolacji częstotliwość połączenia napięcie pierwotne napięcie wtórne 7,2 52 kv 50 Hz lub 60 Hz faza ziemia faza faza 2600 / 3 V / 3 V 2600 V V 100 / 3 V, 110 / 3 V 100 V, 110 V, 220 V dokładność pomiarowa 20 VA kl. 0,2 300 VA kl. 1 do zabezpieczeń 15 VA kl. 3P 100 VA kl. 5P współczynnik napięciowy dla przekładników faza ziemia współczynnik napięciowy dla wszystkich typów 1,5 Un 30 s p.n. uziemiony 1,9 Un 30 s p.n. z impedancją 1,9 Un 8 h p.n. izolowany 1,2 Un ciągłe UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta!

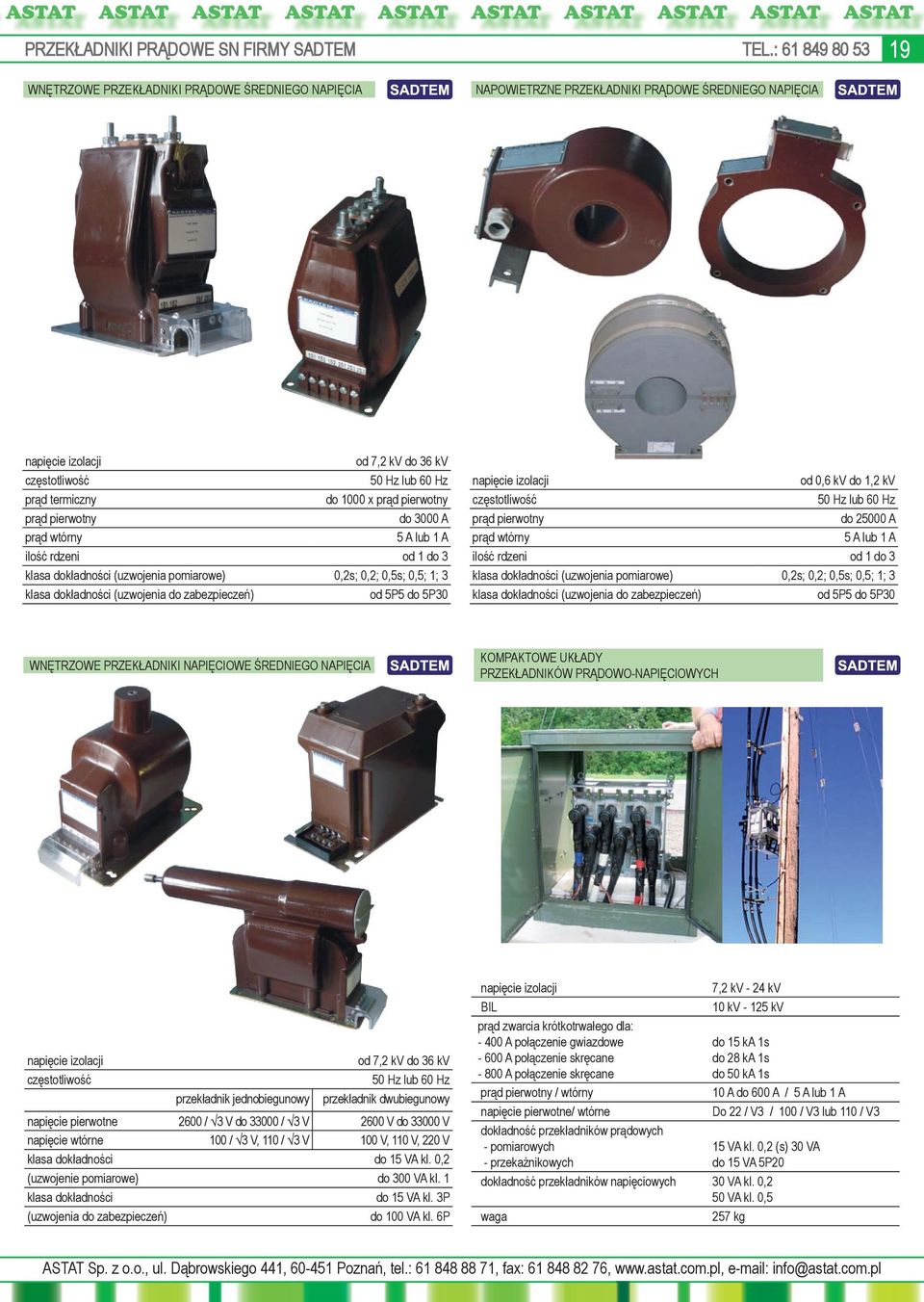

19 PRZEKŁADNIKI PRĄDOWE SN FIRMY SADTEM TEL.: WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE ŚREDNIEGO NAPIĘCIA NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE ŚREDNIEGO NAPIĘCIA napięcie izolacji od 7,2 kv do 36 kv częstotliwość 50 Hz lub 60 Hz prąd termiczny do 1000 x prąd pierwotny prąd pierwotny do 3000 A prąd wtórny 5 A lub 1 A ilość rdzeni od 1 do 3 klasa dokładności (uzwojenia pomiarowe) 0,2s; 0,2; 0,5s; 0,5; 1; 3 klasa dokładności (uzwojenia do zabezpieczeń) od 5P5 do 5P30 napięcie izolacji od 0,6 kv do 1,2 kv częstotliwość 50 Hz lub 60 Hz prąd pierwotny do A prąd wtórny 5 A lub 1 A ilość rdzeni od 1 do 3 klasa dokładności (uzwojenia pomiarowe) 0,2s; 0,2; 0,5s; 0,5; 1; 3 klasa dokładności (uzwojenia do zabezpieczeń) od 5P5 do 5P30 WNĘTRZOWE PRZEKŁADNIKI NAPIĘCIOWE ŚREDNIEGO NAPIĘCIA KOMPAKTOWE UKŁADY PRZEKŁADNIKÓW PRĄDOWO-NAPIĘCIOWYCH napięcie izolacji częstotliwość przekładnik jednobiegunowy od 7,2 kv do 36 kv 50 Hz lub 60 Hz przekładnik dwubiegunowy napięcie pierwotne 2600 / 3 V do / 3 V 2600 V do V napięcie wtórne 100 / 3 V, 110 / 3 V 100 V, 110 V, 220 V klasa dokładności do 15 VA kl. 0,2 (uzwojenie pomiarowe) do 300 VA kl. 1 klasa dokładności do 15 VA kl. 3P (uzwojenia do zabezpieczeń) do 100 VA kl. 6P napięcie izolacji BIL prąd zwarcia krótkotrwałego dla: A połączenie gwiazdowe A połączenie skręcane A połączenie skręcane prąd pierwotny / wtórny napięcie pierwotne/ wtórne dokładność przekładników prądowych - pomiarowych - przekaźnikowych 7,2 kv - 24 kv 10 kv kv do 15 ka 1s do 28 ka 1s do 50 ka 1s 10 A do 600 A / 5 A lub 1 A Do 22 / V3 / 100 / V3 lub 110 / V3 15 VA kl. 0,2 (s) 30 VA do 15 VA 5P20 dokładność przekładników napięciowych 30 VA kl. 0,2 50 VA kl. 0,5 waga 257 kg

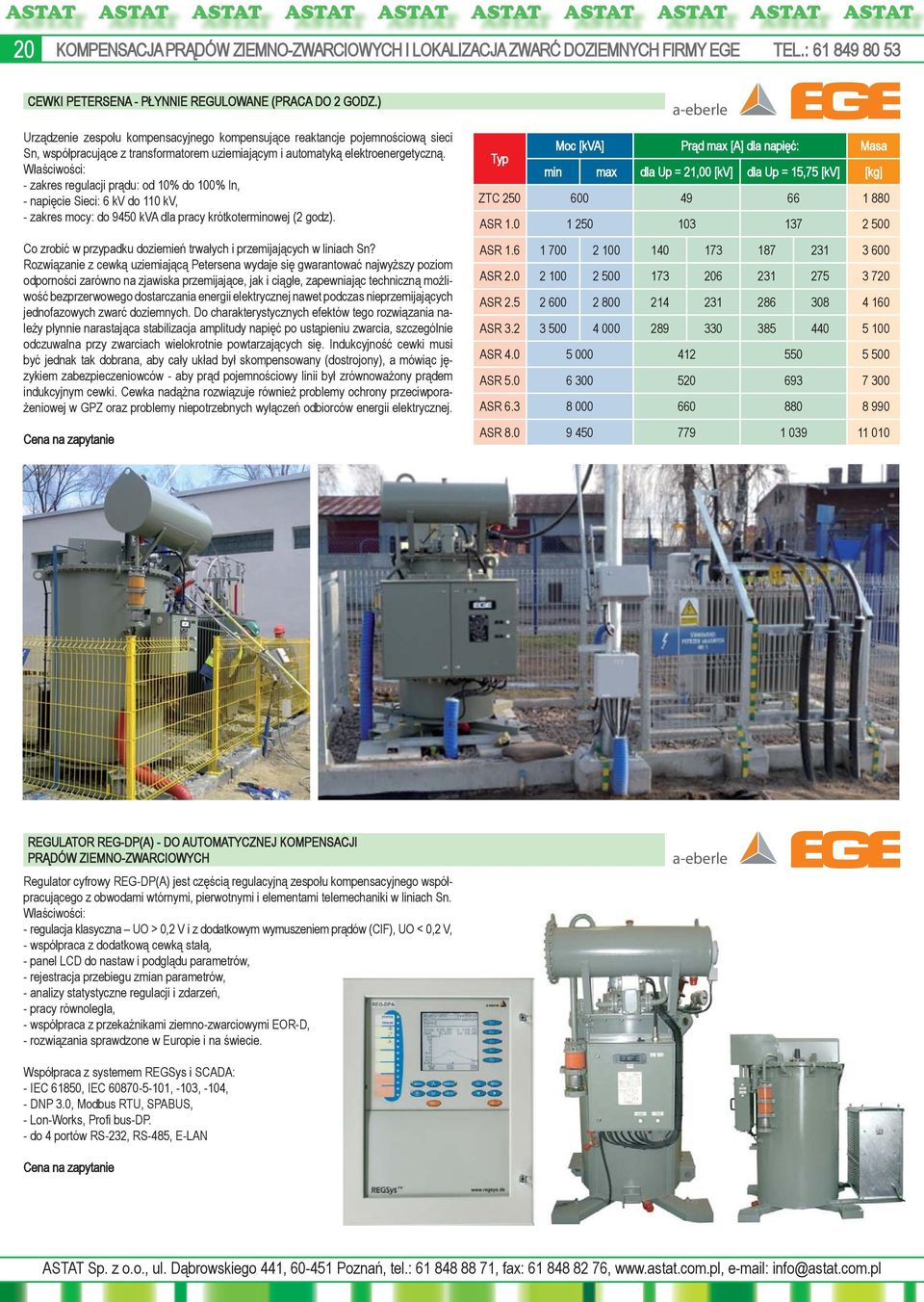

20 20 KOMPENSACJA PRĄDÓW ZIEMNO-ZWARCIOWYCH I LOKALIZACJA ZWARĆ DOZIEMNYCH FIRMY EGE TEL.: CEWKI PETERSENA - PŁYNNIE REGULOWANE (PRACA DO 2 GODZ.) Urządzenie zespołu kompensacyjnego kompensujące reaktancje pojemnościową sieci Sn, współpracujące z transformatorem uziemiającym i automatyką elektroenergetyczną. Właściwości: - zakres regulacji prądu: od 10% do 100% In, - napięcie Sieci: 6 kv do 110 kv, - zakres mocy: do 9450 kva dla pracy krótkoterminowej (2 godz). Co zrobić w przypadku doziemień trwałych i przemijających w liniach Sn? Rozwiązanie z cewką uziemiającą Petersena wydaje się gwarantować najwyższy poziom odporności zarówno na zjawiska przemijające, jak i ciągłe, zapewniając techniczną możliwość bezprzerwowego dostarczania energii elektrycznej nawet podczas nieprzemijających jednofazowych zwarć doziemnych. Do charakterystycznych efektów tego rozwiązania należy płynnie narastająca stabilizacja amplitudy napięć po ustąpieniu zwarcia, szczególnie odczuwalna przy zwarciach wielokrotnie powtarzających się. Indukcyjność cewki musi być jednak tak dobrana, aby cały układ był skompensowany (dostrojony), a mówiąc językiem zabezpieczeniowców - aby prąd pojemnościowy linii był zrównoważony prądem indukcyjnym cewki. Cewka nadążna rozwiązuje również problemy ochrony przeciwporażeniowej w GPZ oraz problemy niepotrzebnych wyłączeń odbiorców energii elektrycznej. Cena na zapytanie Moc [kva] min max a-eberle Prąd max [A] dla napięć: dla Up = 21,00 [kv] dla Up = 15,75 [kv] Masa [kg] ZTC ASR ASR ASR ASR ASR ASR ASR ASR ASR REGULATOR REG-DP(A) - DO AUTOMATYCZNEJ KOMPENSACJI PRĄDÓW ZIEMNO-ZWARCIOWYCH Regulator cyfrowy REG-DP(A) jest częścią regulacyjną zespołu kompensacyjnego współpracującego z obwodami wtórnymi, pierwotnymi i elementami telemechaniki w liniach Sn. Właściwości: - regulacja klasyczna UO > 0,2 V i z dodatkowym wymuszeniem prądów (CIF), UO < 0,2 V, - współpraca z dodatkową cewką stałą, - panel LCD do nastaw i podglądu parametrów, - rejestracja przebiegu zmian parametrów, - analizy statystyczne regulacji i zdarzeń, - pracy równoległa, - współpraca z przekaźnikami ziemno-zwarciowymi EOR-D, - rozwiązania sprawdzone w Europie i na świecie. a-eberle Współpraca z systemem REGSys i SCADA: - IEC 61850, IEC , -103, -104, - DNP 3.0, Modbus RTU, SPABUS, - Lon-Works, Profi bus-dp. - do 4 portów RS-232, RS-485, E-LAN Cena na zapytanie
