Tyrystorowy przekaźnik mocy

Transkrypt

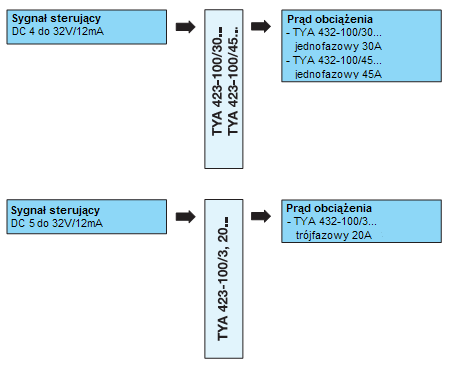

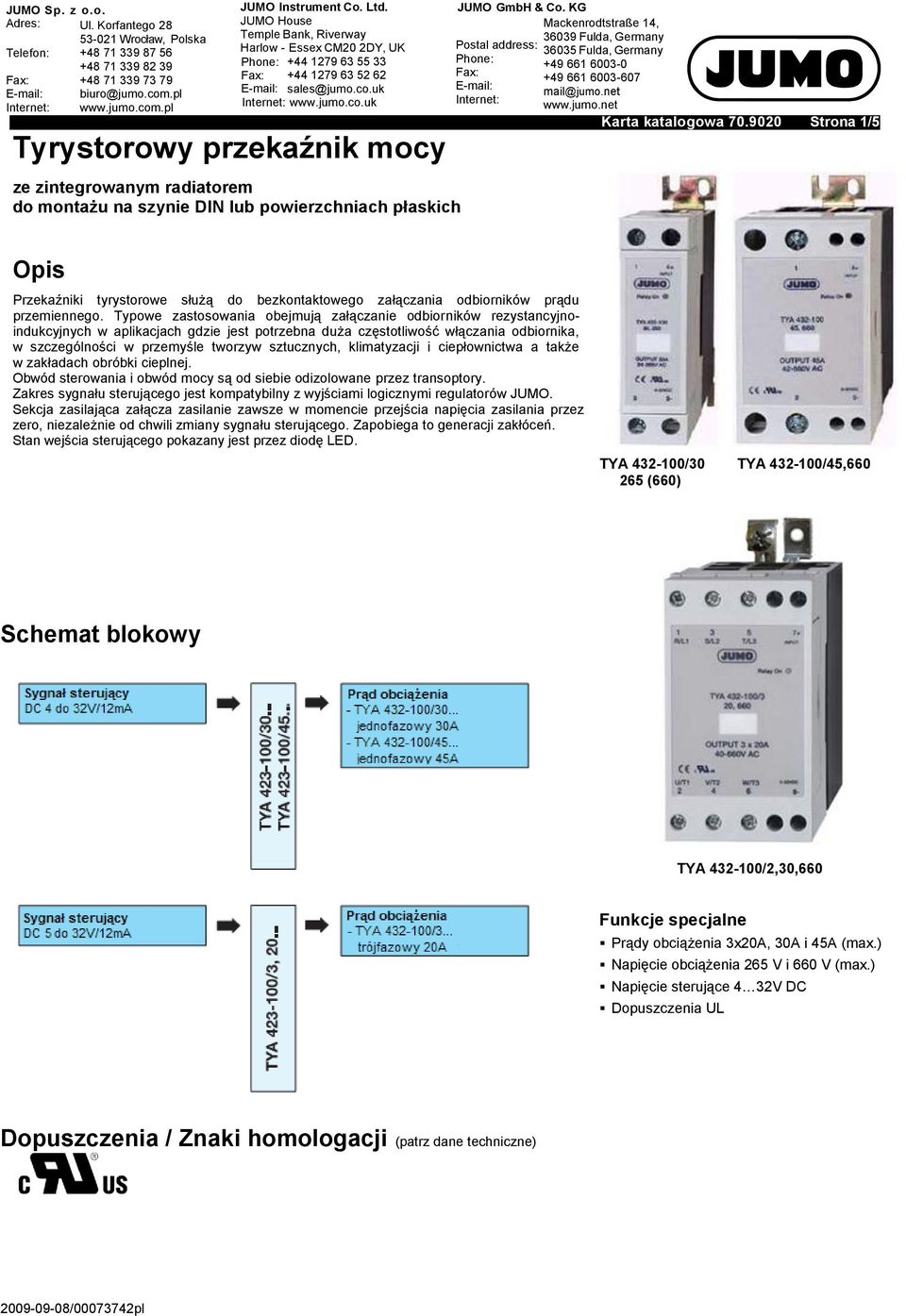

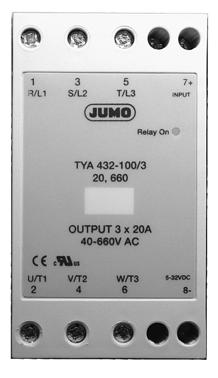

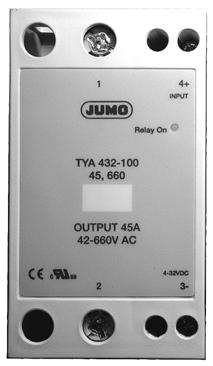

1 Tyrystorowy przekaźnik mocy ze zintegrowanym radiatorem do montażu na szynie DIN lub powierzchniach płaskich Karta katalogowa Strona 1/5 Opis Przekaźniki tyrystorowe służą do bezkontaktowego załączania odbiorników prądu przemiennego. Typowe zastosowania obejmują załączanie odbiorników rezystancyjnoindukcyjnych w aplikacjach gdzie jest potrzebna duża częstotliwość włączania odbiornika, w szczególności w przemyśle tworzyw sztucznych, klimatyzacji i ciepłownictwa a także w zakładach obróbki cieplnej. Obwód sterowania i obwód mocy są od siebie odizolowane przez transoptory. Zakres sygnału sterującego jest kompatybilny z wyjściami logicznymi regulatorów JUMO. Sekcja zasilająca załącza zasilanie zawsze w momencie przejścia napięcia zasilania przez zero, niezależnie od chwili zmiany sygnału sterującego. Zapobiega to generacji zakłóceń. Stan wejścia sterującego pokazany jest przez diodę LED. TYA /30 TYA /45, (660) Schemat blokowy TYA /2,30,660 Funkcje specjalne Prądy obciążenia 3x20A, 30A i 45A (max.) Napięcie obciążenia 265 V i 660 V (max.) Napięcie sterujące 4 32V DC Dopuszczenia UL Dopuszczenia / Znaki homologacji (patrz dane techniczne)

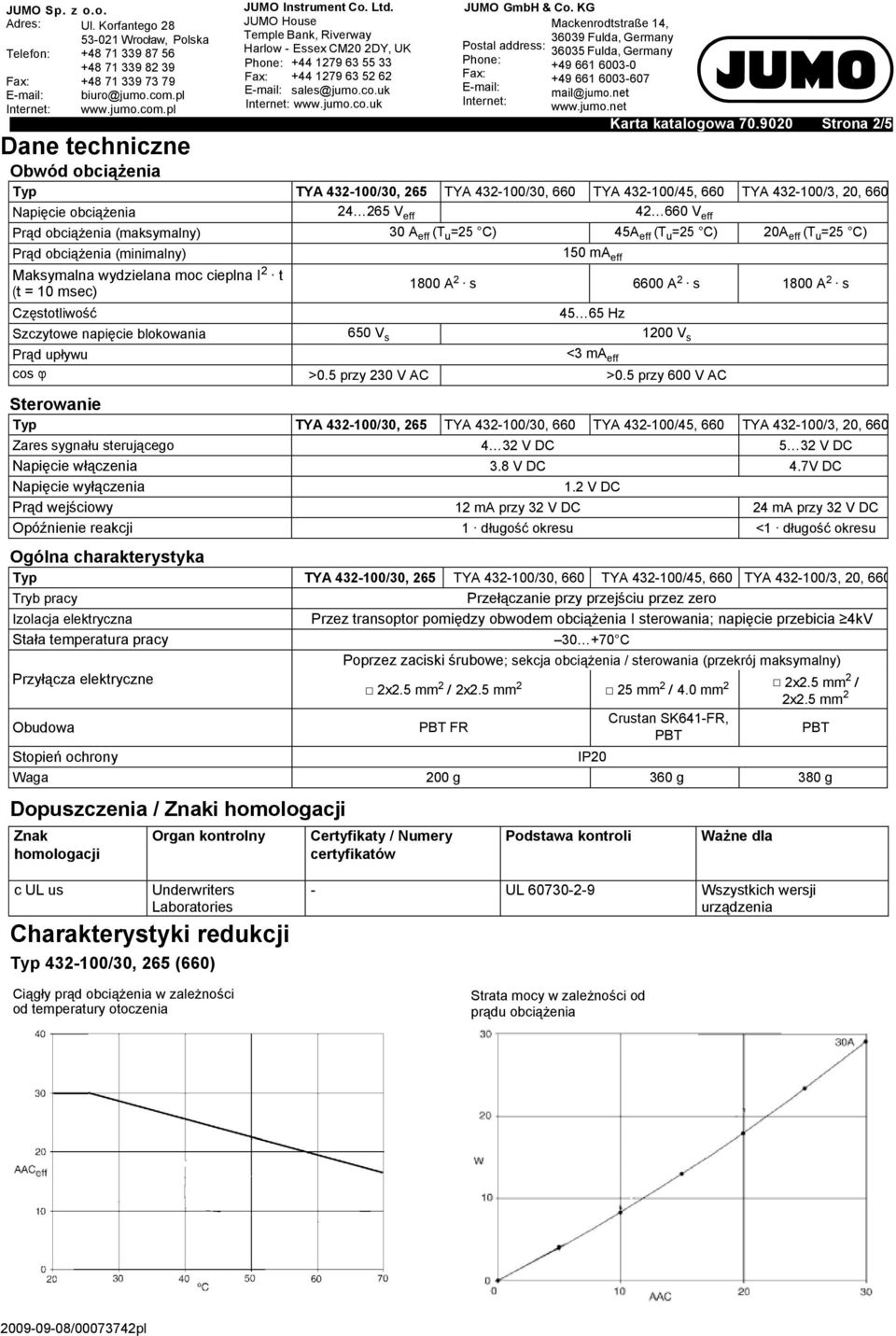

2 Karta katalogowa Strona 2/5 Dane techniczne Obwód obciążenia Napięcie obciążenia V eff V eff Prąd obciążenia (maksymalny) 30 A eff (T u =25 C) 45A eff (T u =25 C) 20A eff (T u =25 C) Prąd obciążenia (minimalny) 150 ma eff Maksymalna wydzielana moc cieplna I 2 t 1800 A (t = 10 msec) 2 s 6600 A 2 s 1800 A 2 s Częstotliwość Hz Szczytowe napięcie blokowania 650 V s 1200 V s Prąd upływu <3 ma eff cos ϕ >0.5 przy 230 V AC >0.5 przy 600 V AC Sterowanie Zares sygnału sterującego 4 32 V DC 5 32 V DC Napięcie włączenia 3.8 V DC 4.7V DC Napięcie wyłączenia 1.2 V DC Prąd wejściowy 12 ma przy 32 V DC 24 ma przy 32 V DC Opóźnienie reakcji 1 długość okresu <1 długość okresu Ogólna charakterystyka Tryb pracy Przełączanie przy przejściu przez zero Izolacja elektryczna Przez transoptor pomiędzy obwodem obciążenia I sterowania; napięcie przebicia 4kV Stała temperatura pracy C Poprzez zaciski śrubowe; sekcja obciążenia / sterowania (przekrój maksymalny) Przyłącza elektryczne 2x2.5 mm 2 / 2x2.5 mm 2 25 mm 2 / 4.0 mm 2 2x2.5 mm 2 / 2x2.5 mm 2 Obudowa Stopień ochrony PBT FR Crustan SK641-FR, PBT Waga 200 g 360 g 380 g Dopuszczenia / Znaki homologacji Znak homologacji Organ kontrolny Certyfikaty / Numery certyfikatów IP20 Podstawa kontroli Ważne dla PBT c UL us Underwriters Laboratories Charakterystyki redukcji Typ /30, 265 (660) - UL Wszystkich wersji urządzenia Strata mocy w zależności od prądu obciążenia

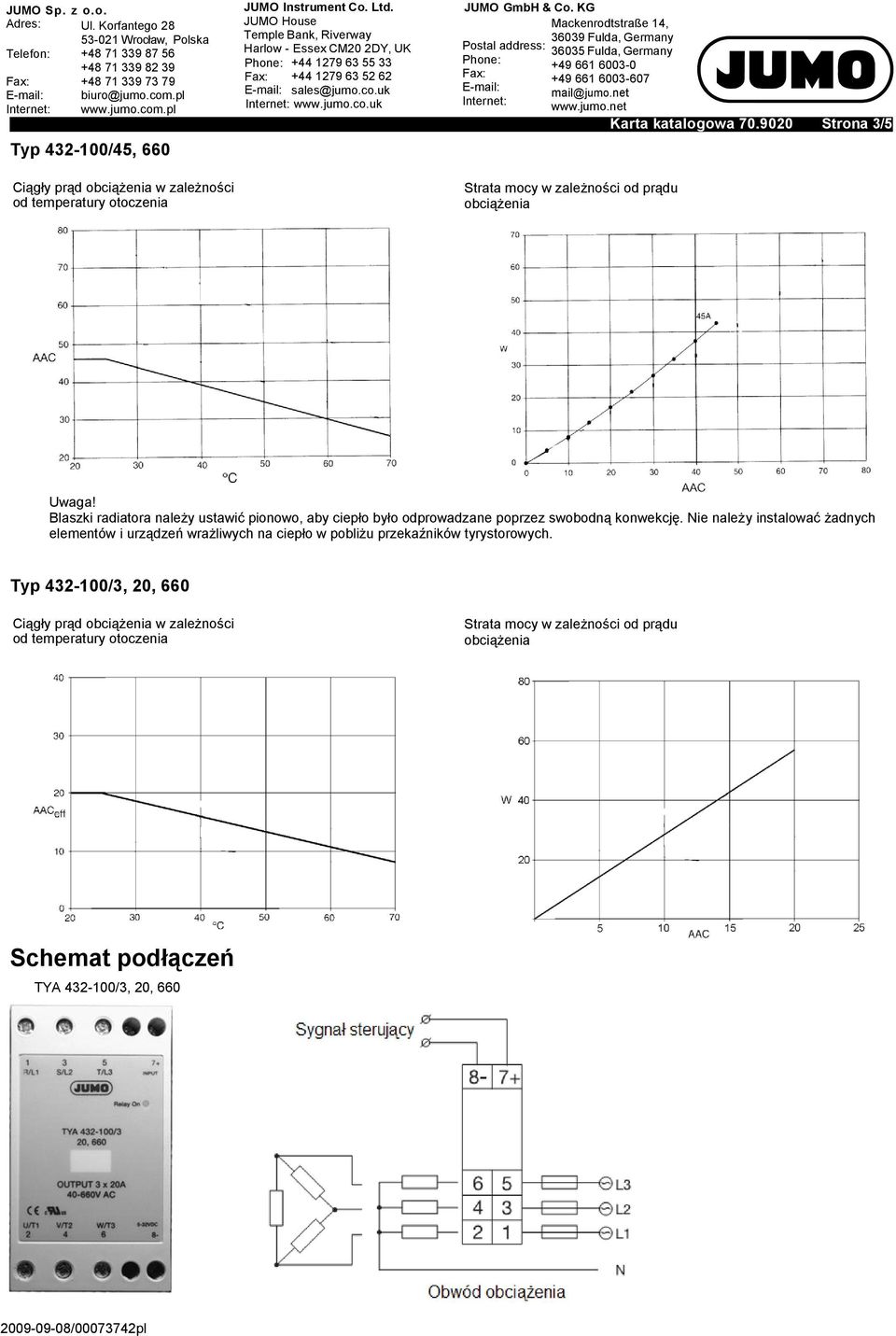

3 Typ /45, Strata mocy w zależności od prądu obciążenia Karta katalogowa Strona 3/5 Uwaga! Blaszki radiatora należy ustawić pionowo, aby ciepło było odprowadzane poprzez swobodną konwekcję. Nie należy instalować żadnych elementów i urządzeń wrażliwych na ciepło w pobliżu przekaźników tyrystorowych. Typ /3, 20, 660 Strata mocy w zależności od prądu obciążenia Schemat podłączeń TYA /3, 20, 660

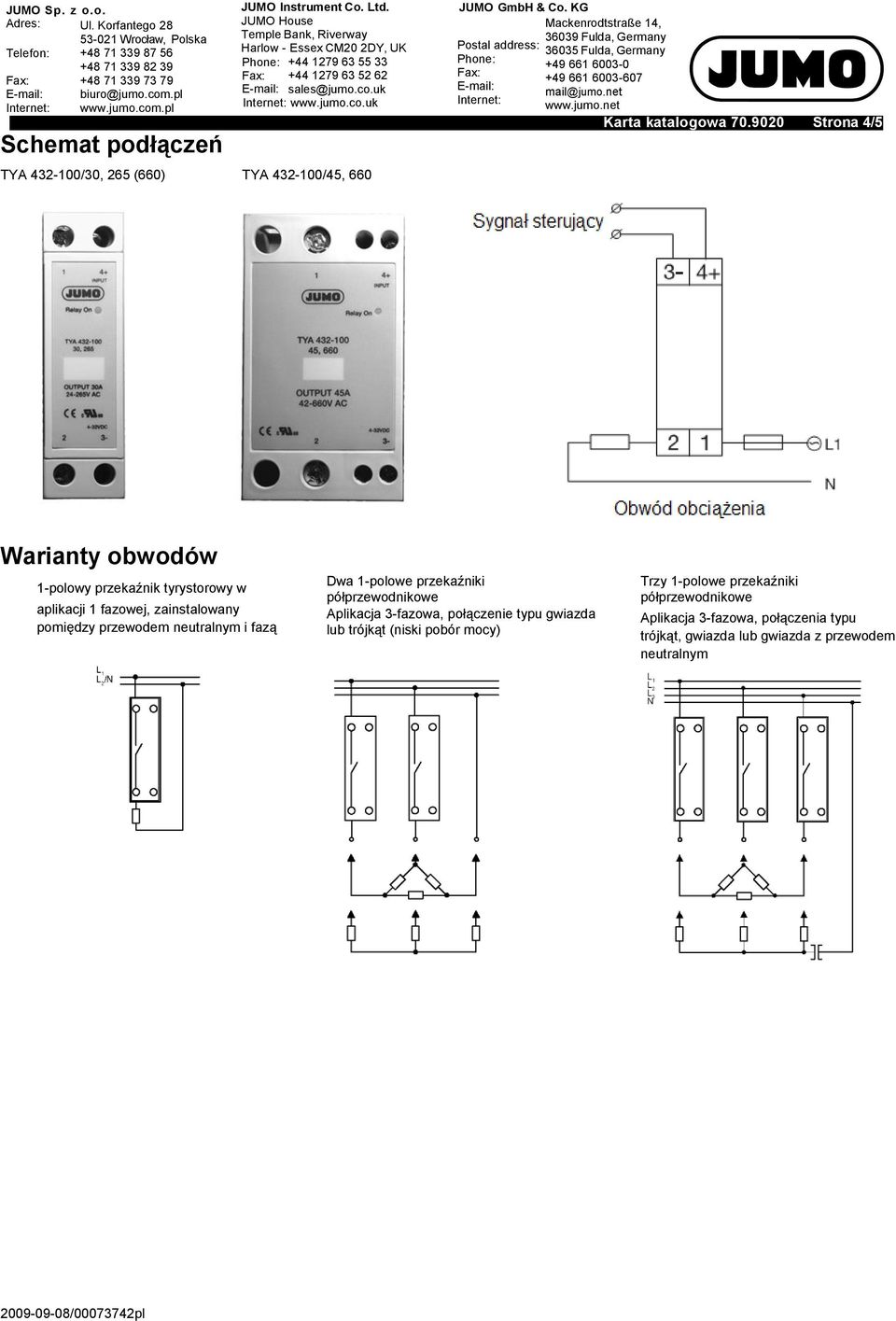

4 Schemat podłączeń TYA /30, 265 (660) TYA /45, 660 Karta katalogowa Strona 4/5 Warianty obwodów 1-polowy przekaźnik tyrystorowy w aplikacji 1 fazowej, zainstalowany pomiędzy przewodem neutralnym i fazą Dwa 1-polowe przekaźniki półprzewodnikowe Aplikacja 3-fazowa, połączenie typu gwiazda lub trójkąt (niski pobór mocy) Trzy 1-polowe przekaźniki półprzewodnikowe Aplikacja 3-fazowa, połączenia typu trójkąt, gwiazda lub gwiazda z przewodem neutralnym

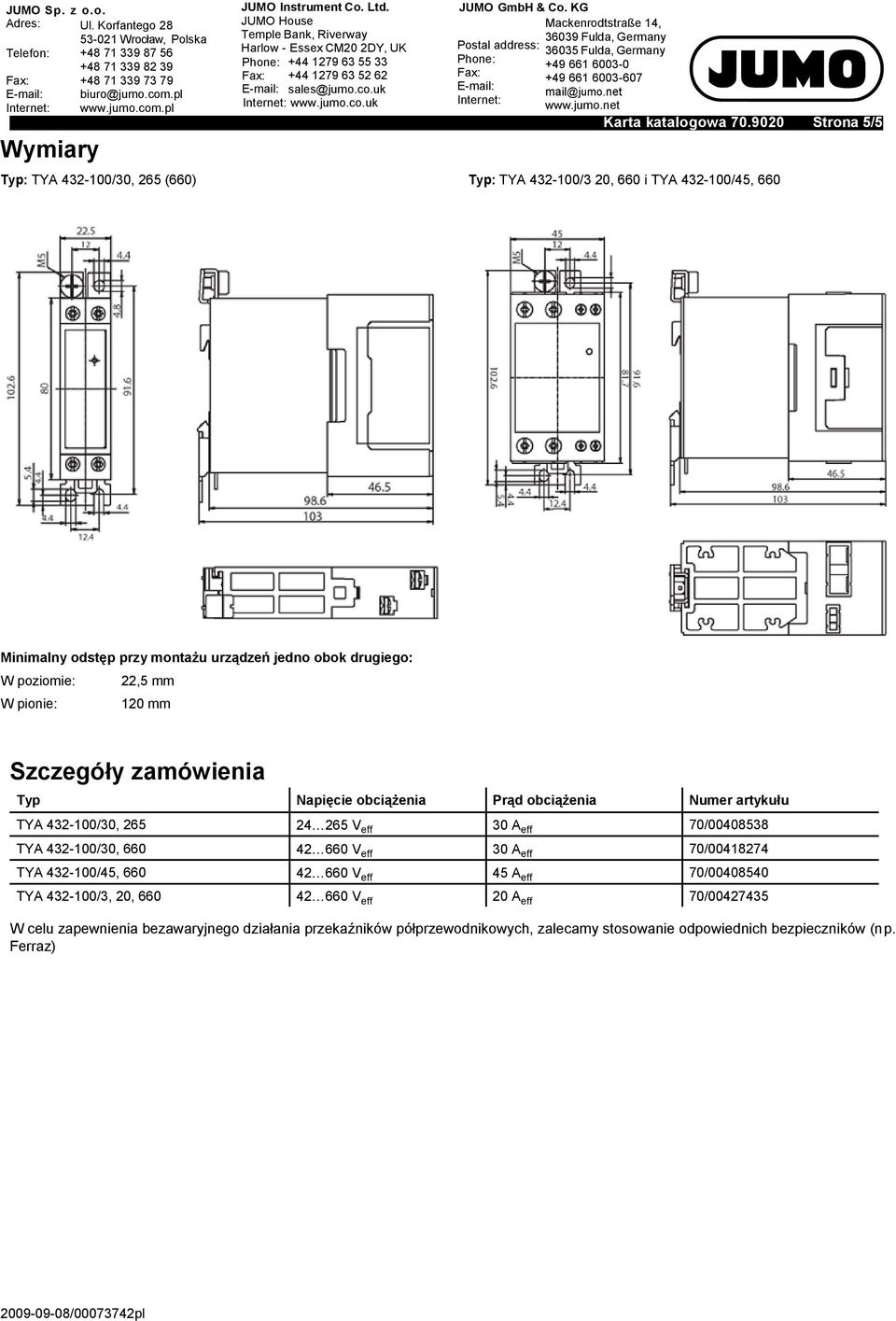

5 Wymiary Karta katalogowa Strona 5/5 Typ: TYA /30, 265 (660) Typ: TYA /3 20, 660 i TYA /45, 660 Minimalny odstęp przy montażu urządzeń jedno obok drugiego: W poziomie: 22,5 mm W pionie: 120 mm Szczegóły zamówienia Typ Napięcie obciążenia Prąd obciążenia Numer artykułu TYA /30, V eff 30 A eff 70/ TYA /30, V eff 30 A eff 70/ TYA /45, V eff 45 A eff 70/ TYA /3, 20, V eff 20 A eff 70/ W celu zapewnienia bezawaryjnego działania przekaźników półprzewodnikowych, zalecamy stosowanie odpowiednich bezpieczników (np. Ferraz)
