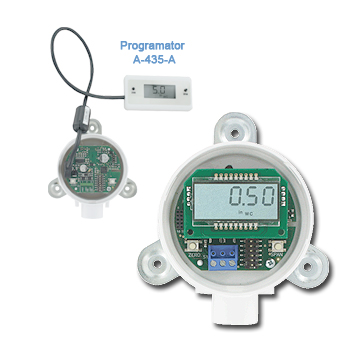

1 Przetwornik Magnesense 2 Magnesense II to kolejna serii seria dokładnych przetworników do pomiaru różnicy niskich ciśnień powietrza, prędkości i wydajności po wprogramowaniu przekroju. W nowej odmianie dodano kolejny podzakres pomiarowy, uniwersalne wyjście mA 0...5(10)V oraz oprócz prędkości dodatkowo przeliczanie na wydajność m³/h. W opcji wyjście cyfrowe Modbus lub BACnet, wyświetlacz i zewnętrzny programator inspekcyjny. Przetworniki posiadają 4 zakresy pomiarowe wybierane zworką. Zakres przetwornika 125Pa można ograniczyć do 50Pa, 40 lub 25Pa, natomiast zakres 1250Pa do 750, 500 lub 250Pa. Sygnał wyjściowy może być liniowy względem ciśnienia lub prędkości wydajności (np. przy współpracy z rurkami Pitota lub podobnymi urządzeniami). W przetwornikach dodatkowo można zaimplementować (wymienny) wyświetlacz LCD pokazujący aktualną wartość różnicy ciśnień, prędkość lub przepływ. Modele kanałowe posiadają dodatni króciec wejściowy wykonany w postaci zintegrowanej sondy o długości 200mm wpuszczanej do kanału wentylacyjnego, co upraszcza ich montaż. Jak przetwornik wylicza prędkość: Wzór ogólny do pomiaru prędkości dla rurek Prandtla: V[m/s] = K (2ΔP/ρ), gdzie ΔP - ciśnienie różnicowe uzyskane z sondy ρ - gęstość powietrza K- współczynnik charakterystyczny dla rurki spiętrzającej, zazwyczaj 1, możliwość wpisania: 0.001~9.999 czyli:

2 dla powietrza suchego w 21.1ºC i ciśnieniu Pa (Warunki standardowe USA - STP ρ gęstość powietrza suchego w 21.1ºC i ciśnieniu Pa: 1.200kg/m³) przyjmuje postać: Po uproszczeniu: V[m/s] = Kx1.291 (ΔP) gdzie ΔP - ciśnienie różnicowe z rurki (Pa) stała K dla rurek Prandla =1 a dla np. rurki prostej 160F: K = 0.81 Przyrząd przeznaczony jest do pomiaru powietrza lub innych nieagresywnych gazów. Dzięki różnicowemu wejściu można mierzyć nadciśnienie, podciśnienie oraz różnicę ciśnień. Konstrukcja jest odporna na wibracje, wstrząsy oraz przeciążenia. Przystępna cena to dodatkowy atut. Przyrząd jest szeroko stosowany do pomiaru ciśnienia w kanałach wentylacyjnych, pomieszczeniach czystych, prędkości powietrza, ciągów kominowych, spadków ciśnienia na filtrach i kryzach, poziomu cieczy z zastosowaniem lancy pneumatycznej i wielu innych. Często wykorzystywany też w aparaturze medycznej takiej jak respiratory i przyrządy do pomiaru ciśnienia tętniczego. DOSTĘPNE MODELE Model Sygnał wyjściowy Zakresy (wybierane zworką) Montaż MS2-W101 (25, 40, 50, 125 Pa) 0.1", 0.15", 0.25", 0.50" H2O

3 MS2-W102 (250, 500, 750, 1250 Pa) 1", 2", 3", 5" H2O MS2-W103 (2500, 3500, 5000, 6975 Pa) 10", 15", 25", 28" H2O MS2-W111 (±25, ±40, ±50, ±125 Pa) ±0.1", ±0.15", ±0.25", ±0.50" H2O Opcje - LCD - MC - BC - Zamiast W: D - Zamiast W: N - wyświetlacz - protokół Modbus - protokół BACNet - wersja kanałowa 200mm - wersja na szynę DIN DANE TECHNICZNE Medium: powietrze i nieagresywne gazy. Dokładność (w warunkach standardowych): ±1% dla zakresów 50,100,500,1250Pa, 2, 3, 5kPa ±2% dla zakresów 25Pa, 250Pa i symetryczne Stabilność: 1% zakresu/rok Temperatura pracy: C. Zakres programowania współczynnika K: 0.001~9.999 Przeciążenie: maksymalne dla pracy 1 psi, chwilowe 10 psi Zasilanie: VDC (2-przewodowe) dla mA oraz VDC lub izolowane VAC (3-przewodowe). Wyjście:

4 ma (2-przewodowe) V (3-przewodowe). Stała czasowa (τ63): Programowalna s. Stała czasowa (T95): 3xT63 Programowanie zera/zakresu: przyciskami na płytce. Impedancja obciążenia wyjścia: Wyjście prądowe: <1250Ω Wyjście napięciowe: >1 kω Pobór prądu: 40 ma max. Wyświetlacz (opcjonalny): 4-cyfrowy LCD. Przekrój kabla: AWG. Gwint dławika: 1/2" NPT. Średnica kabla: mm. Przyłącze procesowe: do rurek elastycznych 5 mm. Stopień ochrony: IP65 Orientacja procesowa przetwornika: pionowa. Masa: 230 g Zatwierdzenie: CE W opcji wyświetlacz : 5 cyfr do
