1 ASTA TAT AST AT ASTAT AST AT ASTA TAT AST STAT AS TAT AST AT ASTAT ASTAT KALEJDOSKOP produktów produktów dla dla elektroniki elektroniki i elektrotechniki elektrotechniki 2013 Elektroenergetyka Komponenty rozdzielnic elektrycznych Kompensacja mocy biernej Monitoring kosztów energii Jakość energii Testery Multimetry Średnie napięcie Przekładniki Cewki Rezystory Od 21 lat! Dostawca komponentów dla przemys³u i energetyki

2 2 KONTAKTY - DZIAŁ ENERGETYKI I MIERNICTWA A-EBERLE KBR Analizatory jakości energii (przenośne i stacjonarne), regulatory napięcia do transformatorów mocy, kompensacja mocy biernej, regulatory, dławiki EGE Cewka Petersena SADTEM Przekładniki prądowe i napięciowe średniego napięcia MBS, UNIBLOC Przekładniki prądowe i napięciowe niskiego napięcia, listwy kontrolno-pomiarowe GOSSEN MÜLLER&WEIGERT, COREX, UNIDATA, META GOSSEN METRAWATT, SCHLEICH ENTES, CAMILLE BAUER, GOSSEN METRAWATT, ELBRO ZARZĄDZENIE ENERGETYCZNE Mierniki analogowe, elastyczne połączenia miedziane, izolatory. Testery wyłączników różnicowo-prądowych, impedancji i rezystancji pętli zwarcia, rezystancji izolacji, uziemienia, testery aparatury medycznej i elektronarzędzi, testery sprawdzania i badania bezpieczeństwa wyrobów elektrycznych i elektronicznych. Mierniki cyfrowe, analizatory parametrów sieci, multimetry, mierniki cęgowe, akcesoria, liczniki energii. Monitoring i bilansowanie kosztów energii elektrycznej, wody, gazu, sprężonego powietrza, itp. Nowe technologie związane z oszczędnością energii elektrycznej. Niniejszy Kalejdoskop ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu Art Kodeksu Cywilnego. Podane ceny są cenami netto w PLN Kontakty do przedstawicieli handlowych: Zachodniopomorskie Pomorskie Tomasz Kołakowski Kujawsko-Pomorskie, Warmińsko-Mazurskie Artur Wiczyński Radosław Ratajewski Łukasz Zenker Kamil Szarek Wielkopolskie Mazowieckie, Podlaskie Michał Karczewski Paweł Mirkowski Albert Kandyba Lubuskie Łódzkie Lubelskie, Podkarpackie Michał Bober Marcin Bodzęta Dolnośląskie Adrian Klejewski Opolskie Tomasz Piechowiak Śląskie, Świętokrzyskie Łukasz Petruś Aleksander Szampera Małopolskie Wojciech Hanuszkiewicz

3 SPIS TREŚCI Spis treści: 3 Przekładniki prądowe niskiego napięcia firmy MBS... 4 Przekładnik prądowy z otwieranym rdzeniem seria KBR firmy MBS... 5 Przekładniki prądowe niskiego napięcia rozliczeniowe i do przemysłu firmy MBS... 6 Przekładniki trójfazowe niskiego napięcia firmy MBS... 7 Przekładniki prądowe niskiego napięcia z otwieranym rdzeniem seria KBU firmy MBS... 8 Przekładniki prądowe niskiego napięcia z przetwornikiem firmy MBS... 9 Analizatory parametrów sieci, liczniki energii Mierniki analogowe tablicowe Wskaźniki położenia Boczniki Przetworniki pomiarowe firmy CAMILLE BAUER Izolatory wsporcze i przepustowe firm META i MBS Elastyczne połączenia miedziane firmy COREX Złącza kablowo pomiarowe Szynoprzewody Pomiary i poprawa jakości energii elektrycznej Kompensacja mocy biernej Urządzenia do kompensacji mocy biernej firmy KBR Regulator MULTICOMP firmy KBR i listwy kontrolno pomiarowe Skuteczne zapobieganie awariom rozdzielnic elektrycznych Liczniki energii Monitoring kosztów energii elektrycznej i innych mediów firmy ENERGYTEAM Strażnik mocy Analizatory parametrów sieci Redukcja kosztów oświetlenia firmy FLC-eco Przenośny analizator jakości energii elektrycznej PQ BOX 100 firmy A-EBERLE System monitorowania jakości energii elektrycznej Przenośne analizatory jakości energii elektrycznej nowości firmy A-EBERLE Multimetry i testery firmy GOSSEN METRAWATT Przenośne analizatory jakości energii elektrycznej firmy GOSSEN METRAWATT Kompaktowe układy przekładników prądowo-napięciowych Sn firmy SADTEM Przekładniki prądowe Sn firmy SADTEM Kompensacja prądów ziemno zwarciowych i lokalizacja zwarć doziemnych firmy EGE Dławiki do kompensacji mocy biernej Przekaźnikowe moduły sprzęgające firmy FINDER Styczniki firmy BENEDICT ZASTOSOWANIE PRODUKTÓW SEGMENTY RYNKU Rozdzielnice Budynki przemysłowe Przedsiębiorstwa energetyczne Produkcja Maszyn Automatyka Elektrownie wiatrowe Galwanizernie / Spawalnie Budowa okrętów Przekładniki prądowe Przekładniki rozliczeniowe Izolatory Boczniki Przekładniki napięciowe Czujniki prądu Przetworniki pomiarowe Liczniki energii Rozliczeniowe liczniki energii

4 4 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRODUKTY FIRMY MBS Firma Astat jest jedynym w Polsce przedstawicielem niemieckiej firmy MBS, która istnieje od 1977 roku i obsługuje znaczną część rynku europejskiego. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym i wysokiej jakości swoich wyrobów MBS to marka znana i ceniona na całym świecie. Przekładniki niemieckiej firmy MBS: - spełniają wymagania norm prądowych: PN-EN i EN , - spełniają wymagania norm napięciowych: PN-EN i EN , - oznaczone są znakiem, - zatwierdzenie Głównego Urzędu Miar w Warszawie dla przekładników typu EASK, - certyfikat GOST, - certyfikat UL. Zapewniamy: - bardzo dobre stany magazynowe, - szeroki asortyment przekładników umożliwiający kompletne wyposażenie każdego rodzaju rozdzielnicy niskiego napięcia, - indywidualne podejście do każdego zamówienia, - krótkie terminy dostaw na przekładniki niestandardowe, - profesjonalne doradztwo techniczne. Produkty firmy MBS: ASR na przewód ASK na szynę i na przewód EASK do rozliczeń z energetyką WSK z uzwojeniem pierwotnym KBU z otwieranym rdzeniem KSU i SUSK sumujące SASK do zabezpieczeń ASRD trójfazowe ASG zalewane żywicą SWMU przekładnik prądowy z przetwornikiem KBR małe przekładniki prądowe z otwieranym rdzeniem CCT do pomiaru prądu stałego i przemiennego CTB ze złączem sprężynowym i certyfikatem UL NMC przetworniki dla prądu przemiennego do bezpośredniego montażu na przekładnikach ASK i WSK EBSiN przetworniki pomiarowe wielkości elektrycznych Przekładniki do rozliczeń z energetyką Przekładniki otwierane Przekładniki na szynę Przekładniki z przetwornikiem Akcesoria Izolatory KBR - małe przekładniki prądowe z otwieranym rdzeniem Przekładniki do ferm wiatrowych UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta!

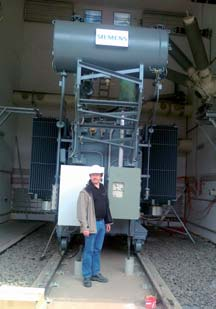

5 PRZEKŁADNIK PRĄDOWY Z OTWIERANYM RDZENIEM FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY Z OTWIERANYM RDZENIEM KBR 32 I KBR 44-2-przewodowe połączenie (syg. wyjściowy oraz nap. pomocnicze podawane na te same zaciski), - zasilanie pomocnicze: 24 V DC ±15%, PV = max. 1 VA, - rezystancja zewnętrzna: max. 300 Ω, - ograniczenie prądu pod obciążeniem: < 30 ma, - tętnienia prądu wyjściowego: 1% p.p., - czas reakcji: < 300 ms, - KBR 32: prąd pierwotny od 100 do 600 A, - KBR 44: prąd pierwotny od 250 do A. NOWOŚĆ Dodatkowe informacje: -przekładniki z otwieranymi rdzeniami są najczęściej używane ze względu na łatwy montaż w już istniejących instalacjach bez przerywania obwodu pierwotnego, -zostały zaprojektowane przede wszystkim do łatwego montażu i obsługi w trudno dostępnych miejscach, - łatwy system łączenia części rdzenia umożliwia montaż przekładnika jedną ręką, -przekładniki z uzwojeniem wtórnym na 1 A w dostawie z 2,5 m przewodami przyłączeniowymi 2 x 0,75 mm 2 ; inne długości przewodów przyłączeniowych na zamówienie; z uzwojeniem wtórnym na 5 A w dostawie z 0,5 m przewodami przyłączeniowymi 2 x 1,5 mm²; inne długości przewodów przyłączeniowych na zamówienie, - przy zastosowaniu jako przetwornik prądowy, istnieje możliwość wykonania z wyjściem napięciowym mv AC; lub z wyjściem pomiarowym 4 20 ma DC, - temperatura pracy: -5 C < T < +50 C, - temperatura przechowywania: -25 C < T < +70 C. Wymiary Średnica otworu: 44 mm Długość: 72,2 mm Wysokość: 120,6 mm Szerokość wraz z zaciskami mocującymi: 98,1 mm Podłączenia: Wymiary Średnica otworu: 32,5 mm Długość: 59,2 mm Wysokość: 96,4 mm Szerokość wraz z zaciskami mocującymi: 89,2 mm Podłączenia: Znamionowy prąd cieplny ciągły I cth : 1,2 x IN Znamionowy prąd cieplny krótkotrwały I th : 60 x IN, 1 sek. Maksymalne napięcie pracy U m : 0,72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Znamionowa częstotliwość: 50 Hz Klasa izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Znamionowy prąd cieplny ciągły I cth : 1,2 x IN Znamionowy prąd cieplny krótkotrwały I th : 60 x IN, 1 sek. Maksymalne napięcie pracy U m : 0,72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Znamionowa częstotliwość: 50 Hz Klasa izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 CCT - POMIAR PRĄDU STAŁEGO I PRZEMIENNEGO JEDNYM PRZEKŁADNIKIEM Przekładniki prądowe do pomiaru prądu stałego i przemiennego. a-eberle Firma a-eberle posiada ponad 30-letnie doświadczenie w branży energetyki zawodowej Wysokich i Najwyższych Napięć. Bliska współpraca z Uniwersytetami i Zakładami Energetycznymi pozwoliła wypracować urządzenia trafiające dokładnie w potrzeby użytkowników: Zastosowanie: - analiza i monitoring sieci, - pomiar w sieciach niesinusoidalnych i odkształconych, - do bezpośredniej pracy z PLC. Zalety: - pomiar prądu stałego i przemiennego, - dokładne wyliczanie wartości skutecznej mierzonego prądu, - szeroki zakres częstotliwości od khz, - zakres prądowy 100, 150,..., 300 A, - sygnał wyjściowy ma DC, ma DC, 2,5 ±1 V DC / AC, - bezpośredni montaż na szynie prądowej lub kablu, - łatwe i szybkie przyłączenie obwodów wtórnych, - wysoka odporność na warunki środowiskowe (temp. pracy C), - możliwy montaż na szynie TH 35, - napięcie sterowania V DC. Wymiary: - D x S x W - 70 x 48 x 92 mm, - otwór na szynę prądową 30 x 10 mm, - maksymalna średnica przewodu 28 mm, - maksymalny przekrój przewodu do zacisków wtórnych 2,5 mm 2. Zgodność z normami: DIN EN 50178, 1997, VDE Stacjonarne i przenośne analizatory jakości energii elektrycznej są gwarancją niezawodności działania, jednoznaczności oraz prostoty wykonywania pomiarów. Regulatory nadążnej cewki Petersena idealne rozwiązanie dla zapewnienia bezpieczeństwa przeciwporażeniowego, ciągłości zasialnia i polepszenia wartości wskaźników SAIDI, SAIFI i MAIFI. Podobciążeniowe regulatory przełącznika zaczepów transformatora mocy gwarancja utrzymania prawidłowej wartości napięcia dla odbiorców niespokojnych i statycznych dla każdego poziomu napięć OSD i OSP. Systemy monitorowania dynamiki sieci na poziomie napięć średnich DMR-D problemy z coraz liczniej przyłączanymi generatorami energii uzyskiwanej ze źródeł odnawialnych są przeszłością. Możesz kontrolować i monitorować sieć elektroenergetyczną w obszarze dotychczas nieosiągalnym dla typowych urządzeń pomiarowych. ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , info@astat.com.pl

6 6 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA ROZLICZENIOWE I DO PRZEMYSŁU FIRMY MBS TEL.: PRZEKŁADNIK PRĄDOWY MBS Niemiecka firma MBS oprócz szerokiego asortymentu standardowych przekładników prądowych dla zakresów prądów od 25 A do A o klasie dokładności 0,5 i 1, produkuje również bogatą paletę przekładników rozliczeniowych dla energetyki o zakresach prądowych od 25 A do A i klasach dokładności 0,2; 0,5; 0,2 s; 0,5 s. Wychodząc naprzeciw naszym odbiorcom i w celu zapewnienia kompleksowej obsługi firma Astat utworzyła własne laboratorium pomiarowe, które oferuje usługi wzorcowania i sprawdzania przekładników. ISTOTNE CECHY PRZEKŁADNIKÓW MBS Obudowa: małe wymiary, wykonana z tworzywa poliwęglanowego odpornego na uszkodzenia mechaniczne, zgrzewana za pomocą ultradźwięków, trudnopalna i samogasnąca wg normy UL94VO. Wyprowadzenia strony wtórnej: podwójna izolacja uzwojenia, podwójne śruby niklowane, zabezpieczenie zacisków wtórnych przed ewentualnym zwarciem, osłony z czerwonego tworzywa sztucznego. Mocowanie: na szynie DIN, na kątownikach bezpośrednio do obudowy. Osłona zacisków wtórnych. Przejrzysta osłona do plombowania. Izolowane śruby do pozycjonowania przekładnika na szynie. Otwór uniwersalny na szynę płaską i okrągłą. Uchwyty montażowe w standardzie. Obudowa zgrzewana ultradźwiękami, trudnopalna i samogasnąca. ASR PRZEKŁADNIK PRĄDOWY NA SZYNĘ I PRZEWÓD dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 1 lub 0,5, na przewód okrągły ø14 mm do ø42 mm, dla szyn prądowych rurowych ø14 mm do ø42 mm. Ceny katalogowe od 55,00 PLN. ASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY NA SZYNĘ PŁASKĄ I PRZEWÓD dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 0,5 lub 1, dla szyn prądowych płaskich od 20 mm x 5 mm do 130 mm x 30 mm, na szynę i na przewód ø17,5 mm do ø100 mm. Ceny katalogowe od 50,00 PLN. EASK PRZEKŁADNIK PRĄDOWY UNIWERSALNY DO CELÓW ROZLICZENIOWYCH Z ENERGETYKĄ na szynę płaską i okrągłą do celów rozliczeniowych z energetyką, dla znamionowego prądu pierwotnego 50 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa dokładności 0,5; 0,5 s; 0,2; 0,2 s, na szynę i na przewód ø19,3 mm do ø100 mm. WSK PRZEKŁADNIK PRĄDOWY Z UZWOJENIEM PIERWOTNYM dla znamionowego prądu pierwotnego 30 A A, dla znamionowego prądu wtórnego 5 A lub 1 A, klasa 1 lub 0,5. Ceny katalogowe od 145,00 PLN. Ceny katalogowe od 110,00 PLN. (E)AS PRZEKŁADNIK PRĄDOWY ODPOWIEDNI DLA SLIMLINE ROZMIAR XR1 Wymiary: Szyna pierwotna 1: 17 x 6 mm Średnica otworu: 15,2 mm Szerokość: 44 mm Wysokość: 64,5 mm Głębokość: 30 mm Dane techniczne: Znamionowy prąd cieplny (ciągły) I cth : 1,2 x IN Znamionowy prąd cieplny 1 sekundowy I th : 60 x IN, 1 s. Maksymalne napięcie pracy U m : 0,72 kv Napięcie izolacji: 3 kv, 50 Hz, 1 min. Częstotliwość pracy: 50 Hz Klasa izolacji: E Zgodność z normą: EN 60044/1 NOWOŚĆ Dalsze informacje: nominalny prąd pierwotny od 75 A do 250 A, klasa dokładności: 3, 1 i 0,5, przeciążalność 120%, temperatura pracy: -5 C < T < +40 C, temperatura przechowywania: -25 C < T < +70 C, niełamliwa plastikowa, czarna obudowa z poliwęglanu, samogasnąca, odporna na ogień, niklowane zaciski wtórne, z niklowaną śrubą M5 x 10 mm. Ceny katalogowe od 79,00 PLN.

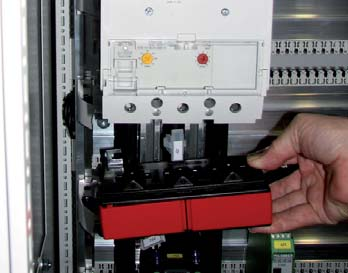

7 PRZEKŁADNIKI TRÓJFAZOWE NISKIEGO NAPIĘCIA FIRMY MBS TEL.: PRZEKŁADNIK TRÓJFAZOWY ASRD Wymiary: Szyna (e x f): 20 mm x 5 mm Kabel (D): ø18 mm Podwójny odstęp miedzy fazami (g): 35 mm Ogólna specyfikacja techniczna: Znamionowy prąd cieplny ciągły: 1,0 x IN Znamionowy prąd cieplny krótkotrwały: 60 x IN, 1 sek. Maksymalne napięcie pracy U m : 0,72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Częstotliwość znamionowa: 50 Hz Klasa izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Długość przekładnika (a): 115 mm Wysokość (b): 65 mm Szerokość (c): 37 mm 7 Dodatkowe informacje: - przekładnik trójfazowy przeznaczony do instalacji blisko wyłączników, - ze względu na kompaktową budowę zajmuje mało miejsca, - przeznaczony do wykorzystania w połączeniu z elektronicznymi urządzeniami pomiarowymi i wyświetlającymi, - dla znamionowych prądów pierwotnych w zakresie od 100 A do 250 A, - klasa dokładności: 1, - temperatura pracy: -5 C < T < +40 C, - temperatura przechowywania: -25 C < T < +70 C, - wytrzymała obudowa z czarnego poliwęglanu, samogasnąca, odporna na ogień, - niklowane zaciski wtórne z niklowanymi śrubami, - zintegrowane osłony zacisków wtórnych. Przykład zastosowania: Zestawienie: Prąd wtórny 5 A 1 A Prąd Klasa dokładności: 1 Klasa dokładności: 1 Moc VA pierwotny Nr kat. Nr kat D D ,25 D D ,5 D D ,5 D D PRZEKŁADNIK TRÓJFAZOWY ASRD Wymiary: Szyna (e x f): 30 x 10 mm Kabel (D): 22 mm Podwójny odstęp między fazami (g): 45 mm Ogólna specyfikacja techniczna: Znamionowy prąd cieplny ciągły: 1,0 x IN Znamionowy prąd cieplny krótkotrwały: 60 x IN, 1 sek. Maksymalne napięcie pracy U m : 0,72 kv Znamionowe napięcie izolacji: 3 kv, U eff, 50 Hz, 1 min. Częstotliwość znamionowa: 50 Hz Klasa izolacji: E Zgodność z normami: DIN EN 60044/1 VDE 0414 Teil 1 Długość (a): 150 mm Wysokość (b): 75 mm Całkowita szerokość (c): 37 mm Dodatkowe informacje: - przekładnik trójfazowy przeznaczony do instalacji blisko wyłączników, - ze względu na kompaktową budowę zajmuje mało miejsca, - przeznaczony do wykorzystania w połączeniu z elektronicznymi urządzeniami pomiarowymi i wyświetlającymi, - dla znamionowych prądów pierwotnych w zakresie od 250 A do 600 A, - klasa dokładności: 1, - temperatura pracy: -5 C < T < +40 C, - temperatura przechowywania: -25 C < T < +70 C, - wytrzymała obudowa z czarnego poliwęglanu, samogasnąca, odporna na ogień, - niklowane zaciski wtórne z niklowanymi śrubami, - zintegrowane osłony zacisków wtórnych. Zestawienie: Prąd wtórny 5 A 1 A Prąd Klasa dokładności: 1 Klasa dokładności: 1 Moc VA pierwotny Nr kat. Nr kat ,5 D D ,75 D D D D D D D D Przykład zastosowania:

8 8 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z OTWIERANYM RDZENIEM FIRMY MBS TEL.: KBU PRZEKŁADNIKI Z OTWIERANYM RDZENIEM Bardzo ciekawym i cieszącym się coraz większą popularnością rozwiązaniem są przekładniki typu KBU. Przy mocowaniu standardowego przekładnika prądowego muszą zostać rozmontowane szyny prądowe albo przerwany tor prądu. Zainstalowanie lub wymiana przekładnika w działających już urządzeniach lub rozdzielnicach związana jest z dużym nakładem pracy i kosztów. Dzięki zastosowaniu przekładników szybkomocujących firmy MBS wyżej wymienione problemy zostają rozwiązane. Podstawową cechą budowy jest otwierany rdzeń przekładnika, dzięki czemu łatwo można nakładać go na kabel lub szyny. Mimo dzielonego rdzenia firma MBS produkuje tego typu przekładniki również w klasie dokładności 0,5, poprzez zastosowanie wysoko rozwiniętej technologii. W wielu przypadkach montaż lub wymiana przekładnika (modernizacja rozdzielni lub urządzeń np. zwiększony pobór mocy, zmiana ilości odbiorników itp.) może odbywać się bez konieczności wyłączania zasilania, co daje w efekcie dużą oszczędność pracy, czasu i pieniędzy. Wymiary przekładników: Przekładnik Okno Typ Szerokość Wysokość Głębokość Waga Szerokość Wysokość KBU , KBU , KBU , KBU , KBU 23 Ceny katalogowe od 230,00 PLN. KBU 58 Ceny katalogowe od 265,00 PLN. KBU 812 Ceny katalogowe od 315,00 PLN. KBU 816 Ceny katalogowe od 380,00 PLN. PRĄD WTÓRNY Prąd pierwotny A KBU 23 5 A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat , , , , , , , , PRĄD WTÓRNY Prąd pierwotny A KBU A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, ,0 10, ,5 15, ,5 15, PRĄD WTÓRNY Prąd pierwotny A KBU 58 5 A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat ,0 1, ,5 2, ,5 2, ,5 5, ,5 5, ,5 5, ,5 7, ,0 10, PRĄD WTÓRNY Prąd pierwotny A KBU A 1 A VA Klasa dokładności Klasa dokładności 1 0,5 1 0,5 Nr kat. Nr kat. Nr kat. Nr kat

9 PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Z PRZETWORNIKIEM FIRMY MBS TEL.: SWMU - PRZEKŁADNIK PRĄDOWY ZE ZINTEGROWANYM PRZETWORNIKIEM Przetwornik wykorzystywany jest do przemiany sygnału sinusoidalnego na proporcjonalny sygnał stałoprądowy lub stałonapięciowy. Sygnał wyjściowy może być użyty w systemach pomiarowych, sterujących oraz kontrolnych. Przetwornik SWMU został wyprodukowany zgodnie z normami: IEC 1010 oraz EN Spełnia także wymogi kompatybilności elektromagnetycznej EMV. Proces projektowania, produkcji oraz sprawdzenia jest zgodny z wymogami certyfikatu ISO SUPER CENY! Typ Cena [PLN] SWMU V AC 410,00 SWMU V AC 550,00 SWMU V AC 400,00 SWMU V AC 550,00 SWMU bez U h 430,00 SWMU bez U h 440,00 Częstotliwość f = 50 / 60 Hz Napięcie pomocnicze AC 230 V +/- 10% ( Hz) Prąd po stronie pierwotnej In SWMU A / A DC 24 V +/- 15% SWMU Pobór mocy (2,5 VA) 1 VA (bez napięcia pomocniczego) Pobór mocy 1,5 W (2,5 VA) Przeciążalność stała l,5 In chwilowa (40 s) 8 In Klasa dokładności 0,5 Sygnał wyjściowy sygnał stałoprądowy ma ma Czas przygotowania pracy 5 min. Maksymalne obciążenie rezystancyjne 500 Ohm Stopień ochrony IP40 obudowa (według normy EN60529) IP20 zaciski przyłączeniowe Maksymalne obciążenie napięciowe 15 V Testy napięciowe napięcie izolacji 4 kv napięcie pomocnicze 4 kv AC 230 V napięcie pomocnicze 500 V DC 24 V Ograniczenie prądowe przy przeciążeniu 34 ma Wymiar szyny pierwotnej 30 mm x 10 mm Napięcie stałe V / V Obciążenie rezystancyjne > 10 Ograniczenie napięciowe przy przeciążeniu 18 V Ograniczenie napięciowe 18 V Tętnienie resztkowe - wyjście prądowe 1% p.p. Czas odpowiedzi 500 ms Zakres temperatury pracy C Średnica otworu ø 28 mm Typ SWMU Prąd pierwotny [A] Sygnał wyjściowy ma V ma V ma V ma V Typ SWMU Prąd pierwotny [A] Sygnał wyjściowy ma V ma V ma V ma V Typ SWMU Prąd pierwotny [A] Sygnał wyjściowy ma V

10 10 ANALIZATORY PARAMETRÓW SIECI TEL.: NOWOŚĆ! WIELOFUNKCYJNE ANALIZATORY PARAMETRÓW SIECI SZYBKIE I ŁATWE PODŁĄCZENIE!

11 ANALIZATORY PARAMETRÓW SIECI TEL.: NANO do sieci 3-fazowej, 4-przewodowej nn. - klasa 0,5%, - pomiar głównych wielkości w sieci (również kwh), - przypisane wielkości mierzone do poszczególnych klawiszy. 125A! 63A! Pomiary Prąd fazowy Napięcie fazowe L-N Napięcie międzyfazowe L-L Moc czynna Moc bierna Moc pozorna PF Energia czynna (kwh+) Energia bierna (kvar+) Częstotliwość Temperatura wewnętrzna Licznik godzin pracy NANO V 5 A CT / 1 A i CT / 5 A zas. 230 V AC kod Q52P3L005X4C2 450,00 PLN NANO V 63 A miniaturowy CT zas. 230 V AC kod Q52D3L063X4C2 630,00 PLN NANO V 125 A miniaturowy CT zas. 230 V AC kod Q52D3L125X4C2 667,00 PLN NANO H do sieci 3-fazowej, 4-przewodowej nn i Sn. - klasa 0,2%, - izolowane wejście, - RS485 Modbus RTU jako standard. 63A! 125A! 63A! NANO 5H V 5 A CT/1 A i CT/5 A zas. 230 V AC kod Q52P3H005MCQ2 550,00 PLN NANO 63H 400 V 63 A miniaturowy CT zas. 230 V AC kod Q52D3H063M4C2 650,00 PLN NANO 125H 400 V 125 A miniaturowy CT zas. 230 V AC kod Q52D3H125M4C2 699,00 PLN NANO MONO do sieci jednofazowej. - klasa 0,5%, - pomiar za pomocą CT 63 A, - RS485 Modbus RTU jako standard. NANO MoNo 230 V 63 A miniaturowy CT zas. 230 V AC kod Q52S3L063MD32 604,00 PLN Pomiary Napięcia międzyfazowe, prądy i napięcia fazowe. Częstotliwość. Moc fazowa czynna, bierna i pozorna. Całkowita moc czynna, bierna i pozorna. Wartość średnia mocy czynnej i maksymalne zapotrzebowanie. Pobrana energia czynna. Częściowa pobrana energia czynna. Oddana energia czynna i bierna. THD % w napięciach, THD % w prądach. Fazowy power factor (P.F.) i fazowy cosφ. Całkowity power factor i całkowity cosφ. Maksymalna wartość prądów średnich. Prądy średnie. Niesymetria prądu i napięcia. Prąd w przewodzie neutralnym. Pomiary Napięcie, prąd i moc czynna. Częstotliwość i power factor (P.F.). Moc czynna, bierna i pozorna. Pobrana energia czynna. Częściowa pobrana energia czynna. Pobrana energia bierna. Oddana energia czynna. Oddana energia bierna. Średnia moc czynna i maksymalne zapotrzebowanie. Prądy średnie. Maksymalna wartość prądów średnich Całkowity licznik godzin pracy Temperatura wewnętrzna Częstotliwość, prąd i napięcie

12 12 LICZNIKI ENERGII, ANALIZATORY PARAMETRÓW SIECI TEL.: AMT-B03-FA4TH LICZNIK ENERGII - pomiar energii czynnej w układzie półpośrednim przez przekładnik prądowy 5 A, - pomiar bezpośredni do 65 A, - ustawienie do 4 taryf (wbudowany zegar czasu rzeczywistego), - wyświetlanie czasu i daty, - zatwierdzenie MID, - wskazania: wartości bieżącej mocy średniej, maksimum mocy średniej, maksimów historycznych oraz wartości kumulatywnej maksimów, - funkcja odczytu z zerowaniem, - programowanie przekładni za pomocą przycisku. Oznaczenie Wersja Cena (PLN) AMT-B03-FA4TH Pomiar półpośredni 650,00 AMT-B0C-FA4T Pomiar bezpośredni 650,00 APLUS ANALIZATOR PARAMETRÓW SIECI - pomiar napięcia i prądu z klasą dokładności ±0,1%, - bezpośredni pomiar do 690 V, - pomiar do 50 harmonicznej, - interfejs RS485 (Modbus RTU) lub opcjonalny Ethernet, - wbudowany moduł logiczny, - opcjonalna możliwość rejestracji na zewnętrznej karcie, pamięci SD. SUPER JAKOŚĆ! Oznaczenie Wersja Cena [PLN] Aplus Montaż na tablicę 2 992,00 Moduł I/O1 2 wyjścia alarmowe, 4 wyjścia analogowe +/- 20 ma, 2 wejścia / wyjścia cyfrowe 1 132,00 Moduł I/O2 2 wyjścia alarmowe, 6 wejść / wyjść cyfrowych 1 020,00 Moduł pamięci Data logger 1 258,00 Ethernet Komunikacja Ethernet, protokół Modbus TCP, NTP 559,00 MPR-52S-10 ANALIZATOR PARAMETRÓW SIECI - pomiar wszystkich parametrów sieci elektrycznej, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - interfejs RS485 (Modbus RTU), - pomiar THD, - wbudowane dwa wyjścia alarmowe. ES-32L LICZNIK ENERGII - licznik energii czynnej, - pomiar bezpośredni do 32 A, - wskaźnik LCD, ilość cyfr 6+1, - zatwierdzenie MID. Oznaczenie Wersja Cena (PLN) MPR-52S-10 Montaż na tablicę 890,00 CAM MOBILE PRZENOŚNY ANALIZATOR PARAMETRÓW SIECI - pomiar podstawowych wielkości elektrycznych, - rejestracja do 24 wartości średnich wybranych parametrów (dwa różne interwały pomiarowe), - wbudowany moduł logiczny, - pomiar prądu za pomocą elastycznych cewek Rogowskiego o przełączalnym zakresie 30 / 300 / A, - zestaw zawarty w twardej walizce transportowej wraz z przewodami pomiarowymi, komunikacyjnymi i oprogramowaniem. Oznaczenie Wersja Cena [PLN] Wraz z 3 cewkami Rogowskiego CAM Mobile ,00 (kod wykonania ) Wraz z 4 cewkami Rogowskiego CAM Mobile ,00 (kod wykonania ) SINEAX A210 ANALIZATORY PARAMETRÓW SIECI - pomiar podstawowych parametrów sieci elektrycznych, - pomiar TRMS, - programowalna przekładnia prądowa i napięciowa, - stopień ochrony IP66, - głębokość 45 mm wraz z modułem 65 mm, - dodatkowe opcjonalne moduły komunikacji (Modbus RTU, Profibus DP, Ethernet, LON i M-Bus), - dodatkowy moduł z 2 wyjściami analogowymi, - możliwość rejestracji profilu obciążenia (opcja). Oznaczenie Wersja Cena (PLN) ES-32L Montaż na szynę 185,00 DCA-10CS CYFROWY AMPEROMIERZ PRĄDU DC - pomiar prądu DC do 10 ka za pomocą dodatkowego bocznika prądowego, - wyświetlacz LCD z podświetleniem, - pamięć wartości minimalnych i maksymalnych, - ustawialny okres pomiaru od 1 do 600 s, - komunikacja RS485 (Modbus RTU), - wbudowane wyjście alarmowe. Oznaczenie Wersja Cena (PLN) DCA-10CS Cyfrowy amperomierz prądu DC 580,00 WPM735P ANALIZATOR PARAMETRÓW SIECI - pomiar podstawowych parametrów sieci elektrycznej, - interfejs Profibus DP, - programowalna przekładnia prądowa i napięciowa, - pomiar TRMS, - pomiar do 31 harmonicznej. Oznaczenie Wersja Cena (PLN) Sineax A210 Montaż na tablicę 1 112,00 Oznaczenie Wersja Cena (PLN) WPM735P Montaż na tablicę 1 399,00

13 MIERNIKI ANALOGOWE TABLICOWE TEL.: NAJWIĘKSZY WYBÓR MIERNIKÓW ANALOGOWYCH W POLSCE! NAJLEPSZE CENY! 13 ANALOGOWE MIERNIKI ELEKTROMAGNETYCZNE Zastosowanie Przeznaczone do pomiaru bezpośredniego lub pośredniego prądu lub napięcia przemiennego. Pomiar wartości skutecznej TRUE RMS. MIERNIKI ANALOGOWE ELEKTROMAGNETYCZNE Z PRZEŁĄCZNIKIEM Zastosowanie Przeznaczone do pomiaru napięć fazowych i międzyfazowych. Pomiar wartości skutecznej TRUE RMS. Pomiar dokonywany przełącznikiem wyboru 6-cio pozycyjnym, bez pozycji zero. L1-L3, L2-L3, L1-L2, L1-N, L2-N, L3-N. Oznaczenie Opis Wymiary Cena [PLN] EQB48 Miernik analog. prądu przemiennego 48 x 48 65,00 EQB72 Miernik analog. prądu przemiennego 72 x 72 65,00 EQB96 Miernik analog. prądu przemiennego 96 x 96 65,00 EQB48 Miernik analog. napięcia przemiennego 48 x 48 65,00 EQB72 Miernik analog. napięcia przemiennego 72 x 72 65,00 EQB96 Miernik analog. napięcia przemiennego 96 x 96 65,00 Oznaczenie Opis Wymiary Cena [PLN] EQB72/U6 Miernik analog. napięcia przemiennego 72 x ,00 EQB96/U6 Miernik analog. napięcia przemiennego 96 x ,00 Oznaczenie Opis Wymiary Cena [PLN] DEA48 Miernik analog. prądu przemiennego 48 x 48 55,00 DEA72 Miernik analog. prądu przemiennego 72 x 72 55,00 DEA96 Miernik analog. prądu przemiennego 96 x 96 55,00 DEV48 Miernik analog. napięcia przemiennego 48 x 48 62,00 DEV72 Miernik analog. napięcia przemiennego 72 x 72 55,00 DEV96 Miernik analog. napięcia przemiennego 96 x 96 55,00 Oznaczenie Opis Wymiary Cena [PLN] DEUV72 Miernik analog. napięcia przemiennego 72 x ,00 DEUV96 Miernik analog. napięcia przemiennego 96 x ,00 Oznaczenie Opis Wymiary Cena [PLN] EQ48E Miernik analog. prądu przemiennego 48 x 48 50,00 EQ72E Miernik analog. prądu przemiennego 72 x 72 50,00 EQ96E Miernik analog. prądu przemiennego 96 x 96 50,00 EQ48E Miernik analog. napięcia przemiennego 48 x 48 50,00 EQ72E Miernik analog. napięcia przemiennego 72 x 72 50,00 EQ96E Miernik analog. napięcia przemiennego 96 x 96 50,00 Oznaczenie Opis Wymiary Cena [PLN] EQ72SWT Miernik analog. napięcia przemiennego 72 x ,00 EQ96SWT Miernik analog. napięcia przemiennego 96 x ,00 ANALOGOWE MIERNIKI CZĘSTOTLIWOŚCI Zastosowanie Przeznaczone do pomiaru częstotliwości. Oznaczenie Opis Wymiary Cena [PLN] FQB72 Miernik analogowy częstotliwości 72 x ,00 FQB96 Miernik analogowy częstotliwości 96 x ,00 Oznaczenie Opis Wymiary Cena [PLN] EQ48K Miernik analog. prądu przemiennego 48 x 48 55,00 EQ72K Miernik analog. prądu przemiennego 72 x 72 55,00 EQ96K Miernik analog. prądu przemiennego 96 x 96 55,00 EQ48K Miernik analog. napięcia przemiennego 48 x 48 55,00 EQ72K Miernik analog. napięcia przemiennego 72 x 72 55,00 EQ96K Miernik analog. napięcia przemiennego 96 x 96 55,00 EQ144K Miernik analog. prądu przemiennego 144 x ,00 EQ144K Miernik analog. napięcia przemiennego 144 x ,00 Oznaczenie Opis Wymiary Cena [PLN] ZF72 Miernik analogowy częstotliwości 72 x ,00 ZF96 Miernik analogowy częstotliwości 96 x ,00

14 14 WSKAŹNIKI POŁOŻENIA TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW, WYŁĄCZNIKÓW, ROZŁĄCZNIKÓW, ODŁĄCZNIKÓW, UZIEMIENIA Wskaźnik położenia ma zastosowanie w układach automatyki i energetyki przemysłowej, a w szczególności do sygnalizowania położenia styków, wyłączników, odłączników itp. W tablicach synoptycznych układów hydraulicznych i sieci gazowych może sygnalizować położenie zaworów lub zasuw. Wskaźnik uziemienia służy do sygnalizowania stanu uziemienia oraz informowania czy obwód jest uziemiony. Wskaźnik położenia wyłącznika służy do sygnalizowania stanu położenia wyłączników, a także rozłączników i odłączników. Elementami sygnalizacyjnymi są diody elektroluminescencyjne lub układ elektromagnetyczny sygnalizujące różne stany pracy wyłącznika. Typ: STQ1 ST1 ST2 Wymiary ramki [mm]: 25 x 25 ø25 ø32 (ramka 36 x 36) Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Napięcie robocze: 300 V 300 V 300 V Stopień ochrony: IP52 IP52 IP52 Cena [PLN] dla napięcia DC: 190,00 190,00 190,00 Cena [PLN] dla napięcia AC: 240,00 240,00 240,00 Typ: STQ1-LED ST1-LED Wymiary ramki [mm]: 25 x 25 ø25 Napięcie znamionowe: V AC / DC V AC / DC Napięcie robocze: 300 V 300 V Stopień ochrony: IP52 IP52 Cena [PLN]: 180,00 180,00 WSKAŹNIKI POŁOŻENIA STYKÓW, WYŁĄCZNIKÓW, ROZŁĄCZNIKÓW, ODŁĄCZNIKÓW, UZIEMIENIA Typ: SUS-01, SUS-01.Q SUS-02, SUS-02.Q SUS-99, SUS-99.Q Wymiary ramki [mm]: ø25, 25 x 25 ø20, 20 x 20 ø32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C -25 do +60 C Wytrzymałość [godz.]: min min min Cena [PLN] 125,00 125,00 125,00 Typ: SUS-95, SUS-95.Q SUS-99-GS-01, SUS-99-GS-02 Wymiary ramki [mm]: ø39, 39 x 39 ø32, 32 x 32 Napięcie znamionowe: V AC / DC V AC / DC Prąd znamionowy: max 20 ma max 20 ma Stopień ochrony: IP65 / IP20 IP65 / IP20 Temperatura pracy: -25 do +60 C -25 do +60 C Wytrzymałość [godz.]: min min Cena [PLN] 125,00 125,00

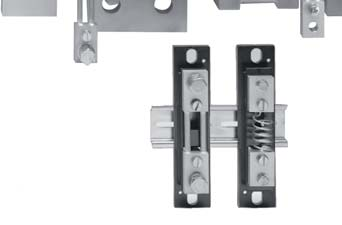

15 WSKAŹNIKI POŁOŻENIA, BOCZNIKI TEL.: WSKAŹNIKI POŁOŻENIA STYKÓW 15 Typ: PI / PIR24 (DC / AC) PI / PIR25 (DC / AC) PI / PIR29 (DC / AC) PI / PIR36 (DC / AC) Wymiary ramki [mm]: 24 x x 25 ø29 36 x 36 Napięcie znamionowe: V AC / DC V AC / DC V AC / DC V AC / DC Stopień ochrony: IP54 IP54 IP54 IP54 Temperatura pracy: -25 C do +50 C -25 C do +50 C -25 C do +50 C -25 C do +50 C Cena [PLN] dla napięcia DC: 150,00 150,00 145,00 170,00 Cena [PLN] dla napięcia AC: 250,00 240,00 255,00 300,00 BOCZNIKI POMIAROWE - rozszerzenie zakresów pomiarowych prądu stałego amperomierzy magnetoelektrycznych, - klasa dokładności 0,5 (0,2 na życzenie klienta), - prądy znamionowe A, - spadki napięć 60 mv, 100 mv, 150 mv, 300 mv, - boczniki o zakresach 1 25 A (oraz na życzenie A / 60 mv) mocowane na podstawce izolacyjnej, - podstawka izolacyjna przystosowana do montażu na szynie 35 mm, - obudowa dla boczników z podstawką izolacyjną A / 60 mv 100 mv 150 mv i A / 60 mv. Prąd znamionowy Spadek napięcia 60 mv Cena [PLN] katal. netto A 50,00 60 A z podst. izol. 68, A 50, A z podst. izol. 70, A 50, A 110, A 110,00 Spadek napięcia 60 mv Prąd znamionowy Cena [PLN] katal. netto 400 A 125, A 135, A 150, A 195, A 300, A 430, A 650,00

16 16 PRZETWORNIKI POMIAROWE FIRMY CAMILLE BAUER TEL.: SINEAX CAM WIELOFUNKCYJNY PROGRAMOWALNY PRZETWORNIK - konfiguracja i pomiary odczytywalne przez złącze USB i Modbus, - ciągły pomiar czas uśredniania wartości średniej od 20 ms, - długoterminowa rejestracja przebiegów pomiarowych, - opcjonalne interfejsy I/O dostosowane do indywidualnych potrzeb, - dokładność pomiaru U i I ( 0,1%), - pomiar do 50 harmonicznej w prądzie i napięciu, - pomiar THD U i TDD I, - możliwość podłączenia elastycznych cewek Rogowskiego o przełączalnym zakresie 30 / 300 / Oznaczenie Zasilanie Nr produktu Moduł I/O Cena PLN Sineax CAM V AC Bez 5 104,00 Sineax CAM V DC wyj. analogowe 0/4-20 ma 5 926,00 SINEAX VB604S PROGRAMOWALNY PRZETWORNIK SYGNAŁÓW ANALOGOWYCH I TEMPERATURY - dwa wyjścia analogowe, - dwa wejścia analogowe, - dwukierunkowa kontrola przy pomocy interfejsu RS485 (Modbus RTU), - wyjście alarmowe, - dokładność pomiaru 0,1%, - szeroki zakres napięcia zasilającego V DC i V AC. LINAX A303 CYFROWY REJESTRATOR SYGNAŁÓW ANALOGOWYCH I TEMPERATURY. - do 6 kanałów pomiarowych, - interfejs RS485 (Modbus RTU), Ethernet i USB, - rejestracja na karcie pamięci CF, - menu rejestratora w języku polskim, - oprogramowanie do analizy danych w języku polskim, - wbudowane 1 wyjście alarmowe z przełączalnym zestykiem, - wbudowane 3 wyjścia alarmowe ze zwiernym zestykiem. Oznaczenie Wersja Cena [PLN] Linax A303 Wersja zawiera USB, kartę 128 MB CF, 3 wejścia pomiarowe 4 699,00* Linax A303 Wersja zawiera USB, RS485 i Ethernet, kartę pamięci 256 MB CF, 6 wejść pomiarowych 6 983,00 * Promocja wiosenna obowiązuje do r SINEAX VS40 PROGRAMOWALNY PRZETWORNIK TEMPERATURY PT100 - programowanie sygnału wejściowego i wyjściowego za pomocą przełączników typu DIP, - sygnał wejściowy z zakresu -150 ºC do +650 ºC, - czujnik temperatury: 2-, 3- i 4-przewodowy, - sygnał wyjściowy prądowy z zakresu 4 20 / 20 4 / 0 20 / 20 0 ma i napięciowy z zakresu 0 10 / 10 0 / 0 5 / 1 5 V, - napięcie zasilające z zakresu V DC, - izolacja między sygnałem wejściowy / wyjściowym / zasilaniem, - wąskoprofilowa obudowa 6,2 mm. Oznaczenie Nr produktu Cena (PLN) Sineax VB604s B604s-1110G 1 573,00 SINEAX TI801 I SINEAX TI802 PASYWNY SEPARATOR - wersja z 1 i 2 kanałami separującymi, - sygnał wejściowy i wyjściowy o zakresie 4 20 ma, - izolacja wejście / wyjście 1500 V AC, - szerokość obudowy 17,5 mm. Oznaczenie Nr produktu Wersja Cena [PLN] Sineax VS Montaż na szynę 600,00 SINEAX I538 PRZETWORNIK PRĄDU PRZEMIENNEGO - przetwornik prądu przemiennego, - sygnał wejściowy 0-5 A AC, - sygnał wyjściowy 4 20 ma, - napięcie zasilające 230 V AC, - dostępne certyfikaty: CSA i GL. Oznaczenie Wersja Nr produktu Cena (PLN) Sineax TI801 1 kanał ,00 Sineax TI802 2 kanały ,00 KINAX N702 PRZETWORNIK PRZECHYLENIA - programowanie kąta przechylenia przy pomocy klawiszy, - wersje dostępne z następującym sygnałem wyjściowym: prądowym 4 20 ma (układ 2-przewodowy), CAN bus (CANopen) i SSI (kod binarny), - napięcie zasilające z zakresu V DC, - zakres mierzonego kąta od 0 do 360 stopni, - temperatura pracy: -30 ºC do +70 ºC. Oznaczenie Nr produktu Cena [PLN] Sineax I ,000 KINAX HW730 PROGRAMOWALNY PRZETWORNIK KĄTA OBROTU - programowanie mierzonego kąta i kierunku wirowania oraz sygnału wyjściowego za pomocą przełączników typu DIP, - sygnał wyjściowy: prądowy 4 20 ma (układ 2-przewodowy), - napięcie zasilające z zakresu V DC, - zakres mierzonego kąta od 0 do 360 stopni, - średnica otworu 30 mm z redukcją 10, 12, 16 i 20 mm. Oznaczenie Nr produktu Cena (PLN) Kinax N ,00 Kinax N702-SSI ,00 Kinax N702-CANopen ,00 Oznaczenie Wersja Cena [PLN] Kinax HW730 Z wpuszczanym wałkiem ø30 mm od 3 773,00

17 IZOLATORY WSPORCZE I PRZEPUSTOWE FIRM META I MBS TEL.: IZOLATORY WSPORCZE I PRZEPUSTOWE FIRMY META Izolatory wsporcze i przepustowe firmy META wykonane są z żywicy poliestrowej wzmocnionej włóknem szklanym w celu zapewnienia wysokiej wytrzymałości elektrycznej oraz mechanicznej (wysoka odporność na rozciąganie, skręcanie i zginanie). Używany poliester jest materiałem samogasnącym typu V0, spełniającym wymogi normy UL94. Oferujemy izolatory wyposażone w gwintowane tuleje, bądź sworznie, zapewniające swobodne użycie w każdej aplikacji. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU SC, ST, SD - izolatory o średnicy 20, 30, 40 mm i sześciokątnej podstawie, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 400 do V AC, - dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70 mm, - gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12 mm. Ceny katalogowe od 5,24 PLN. IZOLATORY BECZUŁKOWE TYPU GM ORAZ GD - środkowa część w kształcie sześciokąta zapewnia łatwy montaż, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 110 do V AC, - dostępne wysokości H: 12, 16, 20, 25, 30, 34, 35, 40, 45, 50, 55, 60, 63, 70, 75, 80, 100 mm, - gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. IZOLATORY PRZEPUSTOWE TYPU OC Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. - napięcie pracy od 600 do V, - znamionowe prądy pracy od 25 do 300 A, - długość sworznia od 64 do 147 mm, - średnica sworznia od 4 do 16 mm. Ceny katalogowe od 14,78 PLN. Ceny katalogowe od 3,07 PLN. IZOLATORY DO SZYNOPRZEWODÓW PSB - układy izolatorów do szynoprzewodów wykonane są z poliestru wzmocnionego włóknem szklanym, - umożliwiają montaż szyn od 40 x 60 mm do 120 x 10 mm, - możliwość uzyskania szerokiego zakresu napięć pracy oraz dużej wytrzymałości mechanicznej uzyskiwanej konstrukcji. Ceny katalogowe od 8,00 PLN. IZOLATORY WALCOWE O PODSTAWIE SZEŚCIOKĄTNEJ TYPU CO/P, CS/P, CT/P, CPE - izolatory o średnicy 20, 30, 40, 60 mm i sześciokątnej podstawie, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 220 do V AC, - dostępne wysokości H: 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 100 mm, - gwint sworznia lub tulei M: 4, 5, 6, 8, 10, 12, 16 mm. Ceny katalogowe od 8,00 PLN. IZOLATORY BECZUŁKOWE TYPU DB/P - środkowa część w kształcie sześciokąta zapewnia łatwy montaż, - wykonanie: dwa otwory z gwintem metrycznym, jeden lub dwa gwintowane sworznie, - napięcie pracy od 220 do V AC, - dostępne wysokości H: 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 63, 75 mm, - gwint sworznia lub tulei M: 3, 4, 5, 6, 8, 10, 12, 16 mm. Ceny katalogowe od 6,00 PLN. IZOLATORY PRZEPUSTOWE TYPU P/P Zastosowanie w rozdzielnicach i do wyprowadzania zacisków aparatów elektrycznych; budowa izolatora całkowicie separuje sworzeń od metalowej części obudowy. - napięcie pracy od 600 do V, - znamionowe prądy pracy od 25 do 450 A, - długość sworznia od 50 do 155 mm, - średnica sworznia od 4 do 20 mm. Ceny katalogowe od 10,00 PLN. W ofercie fi rmy ASTAT znajdą Państwo również: PRZEKAŹNIKI ELEKTROMAGNETYCZNE I PÓŁPRZEWODNIKOWE Przekaźniki miniaturowe do druku Przekaźniki przemysłowe Przekaźniki nadzorcze Przekaźniki czasowe Przekaźniki sprzęgające Przekaźniki instalacyjne Przekaźniki półprzewodnikowe Gniazda śrubowe i sprężynowe PEŁNA OFERTA! CERTYFIKATY: SERIA 4C SERIA 27 SERIA 86

18 18 ELASTYCZNE POŁĄCZENIA MIEDZIANE FIRMY COREX TEL.: ELASTYCZNE SZYNY MIEDZIANE WYSOKOPRĄDOWE POŁĄCZENIA PLECIONE Zastępują sztywne szyny przy połączeniu transformatora z mostem szynowym oraz wszędzie tam, gdzie wymagana jest wysoka elastyczność złącza prądowego. Skutecznie tłumią drgania przenoszone z transformatora na most szynowy. Wykonywane w standardowych rozmiarach, jak również na podstawie indywidualnego rysunku klienta. Zastosowanie razem kilku poniższych połączeń pozwala na przesył prądu nawet do kilkudziesięciu ka. Ceny na zapytanie. Wykonane są z nałożonych na siebie taśm miedzianych, pokrytych wysokiej jakości izolacją termoplastyczną. Zastępują przewody oraz sztywne połączenia w transformatorach, rozdzielnicach itp. - możliwość pracy w temperaturze +105 ºC, - izolacja na przewodach jest samogasnąca, - obciążalność prądowa 125 A A, - konkurencyjne ceny, - dostawa 4 dni. Ceny na zapytanie. PASKI UZIEMIAJĄCE POŁĄCZENIE PLECIONE PŁASKIE I OKRĄGŁE W IZOLACJI SILIKONOWEJ Charakteryzują się dużą elastycznością ze względu na użytą izolację silikonową i średnicę drutu, z jakiego są wykonane. Z powodzeniem mogą być użyte jako uziemienia lub jako połączenia do przesyłu prądu. Standardowo wykonywane dla przekroju od 25 do 300 mm² oraz obciążeń prądowych od 160 A do 700 A. Wykonywane z miedzi czerwonej oraz cynowanej, styki miedziane ocynowane w standardzie. Ceny na zapytanie. POŁĄCZENIA MIEDZIANE PLECIONE PŁASKIE I OKRĄGŁE Zastępują przewody elektryczne jako uziemienia rozdzielnic elektrycznych, itp. Wykonane z miedzi czerwonej lub cynowanej. Dostępne przekroje: mm². Produkowane standardowo w długościach od 100 do 400 mm, lub inne na życzenie klienta. Końcówki prostokątne (standard), zaokrąglone lub widełkowe. Ceny na zapytanie. W ofercie występują: połączenie plecione okrągłe, przewód skręcony, połączenie plecione płaskie. Wykonane z drutu o średnicy 0,20 mm (normalna elastyczność), 0,10 mm (wysoka elastyczność) oraz 0,05 mm (najwyższa elastyczność). Możliwość wykonania z miedzi czerwonej lub cynowanej. Dostępne przekroje od 1 do mm². Ceny na zapytanie. WYSOKOPRĄDOWE POŁĄCZENIA Z BLACH MIEDZIANYCH LUB ALUMINIOWYCH Znajdują zastosowanie do kompensacji szyn prądowych miedzianych lub aluminiowych oraz wszędzie tam, gdzie wymagana jest większa elastyczność złącza. Końcówki mogą być zgrzewane, nitowane lub spawane. Wykonywanie z blachy o grubości 0,3 lub 0,1 mm daje dużą elastyczność połączenia. Do połączenia złącza miedzianego z szyną aluminiową wykonujemy złącze z cynowanymi stykami. Zastosowanie razem kilku poniższych połączeń pozwala na przesył prądu nawet do kilkudziesięciu ka. Ceny na zapytanie. Miedź czerwona PWR 200 / 180 / 40 PWR 200 / 230 / 40 PWR 320 / 230 / 40 PWR 400 / 230 / 40 PWR 250 / 250 / 50 PWR 400 / 250 / 50 PWR 500 / 250 / 50 PWR 480 / 300 / 60 PWR 600 / 300 / 60 PWR 640 / 300 / 80 PWR 800 / 300 / 80 PWR 960 / 300 / 80 PWR 800 / 350 / 100 PWR 1000 / 350 / 100 PWR 1200 / 350 / 100 PWR 1200 / 400 / 120 PWR 1440 / 400 / 120 PLR 1500 PLR 1800 PLR 2000 Przekrój [mm 2 ] A [mm] B [mm] S [mm] , ,5 L [mm] H Otwory Zakończenie Wartość [mm] D [mm] prądu AC W1 W1 W1 W1 W1 W1 W1 W2 W2 W4 W4 W4 W5 W5 W5 W7 W7 W7 W7 W

19 ZŁĄCZA KABLOWO POMIAROWE TEL.: ZŁĄCZA KABLOWO-POMIAROWE Złącza kablowo-pomiarowe ZK służą do zabezpieczenia przed skutkami przeciążeń i zwarć sieci kablowych niskiego napięcia podczas dystrybucji energii elektrycznej. Obudowy wykonane są z izolacyjnego, trudnopalnego i samogasnącego kompozytu składającego się z poliestru i włókna szklanego. Złącza ZK mogą być zamontowane w elewacji budynku oraz w wersji wolnostojącej dostarczanej w komplecie wraz z fundamentem. W swojej ofercie posiadamy: - złącza i węzły kablowe, - złącza pomiarowe, - złącza kablowo-pomiarowe, - szafy oświetlenia ulicznego, - układy pomiarów półpośrednich. Podstawowe cechy naszych produktów: - obudowy z izolacyjnego, trudnopalnego i samogasnącego kompozytu (odporne na warunki atmosferyczne oraz promieniowanie UV), - modułowa konstrukcja (możliwość łączenia z fundamentem lub kieszenią kablową, łączenie obudów w układzie pionowym), - dwa rodzaje powierzchni zewnętrznej (gładka i karbowana), - dwa rodzaje daszka (skośny dla montażu na zewnątrz oraz płaski do stosowania wewnątrz obiektów), - wydajny system wentylacji, - szybki i wygodny montaż wyposażenia w obudowie. Standardowe wykonania: Stopień ochrony: IP44, IK10, (IP54) Klasa izolacji II Kategoria palności FH 2-7 mm, V0 Wytrzymałość dielektryczna 240 kv / cm Kolor RAL 7035 Spełniane normy EN EN NOWOŚĆ ZAPYTAJ O OFERTĘ!

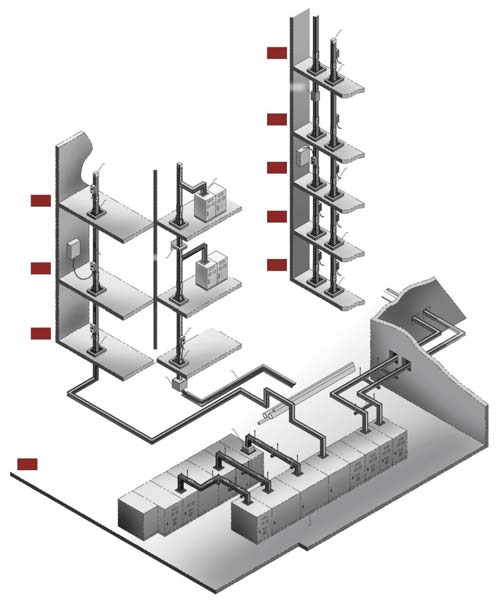

20 20 SZYNOPRZEWODY TEL.: SYSTEM SZYNOPRZEWODÓW System szynoprzewodów jest idealnym rozwiązaniem dla budynków wielorodzinnych, pasaży handlowych, hal, fabryk czy szpitali. Głównymi zaletami szynoprzewodów są: - zasilanie wielu urządzeń z jednej linii, - łatwa rozbudowa sieci lub jej przebudowa, - oszczędność miejsca, - ograniczenie kosztów i rozmiarów rozdzielnicy głównej, - wysoki poziom bezpieczeństwa dzięki wysokiej wytrzymałości zwarciowej, - lekkość konstrukcji, - odporność na korozję, - stopień ochrony IP54 (opcjonalnie IP65), - prostota montażu. Nazwa Przewodnik Zakres Napięcie Natężenie Mini-Way Miedź / Aluminium Do V AC A Wykonanie - izolacja powietrzna, izolatory wsporcze, - redukcja masy poprzez optymalizację obudowy, - 3, 4, 5-szynowe, - stopień ochrony IP54, opcjonalnie IP66. Zastosowanie Centra handlowe, mieszkaniówka; wykonanie wnętrzowe i napowietrzne. Budowa szynoprzewodu Aluminiowa obudowa pokryta farbą Światłowód (opcjonalnie) Wspornik światłowodu (opcjonalnie) Śruba mocująca z podkładką Przewodnik (miedź / aluminium) Izolacja (klasa B 130 ºC) - Ex-Way by EPOXY - Ez-Way by PET - Ef-Way by MICA (1 200 ºC) Nazwa Przewodnik Zakres Napięcie Natężenie Ex-Way Ef-Way Miedź / Aluminium Do V AC A Wykonanie - izolacjacja z żywicy epoksydowej (klasa B 130 ºC) // izolacja z minerałów mika (1 200 ºC) // izolacja powietrzna, - aluminiowa obudowa pokryta farbą, - śruby mocujące z podkładka, - 3; 4; 5-szynowe. Stopień ochrony IP54, opcjonalnie IP66. Zastosowanie Wieżowce, szpitale, fabryki, banki, lotniska, centra handlowe, wykonanie wnętrzowe i napowietrzne. KONIEC SZYNOPRZEWODU GNIAZDA Dane techniczne: Prąd znamionowy A A Napięcie znamionowe V Temperatura pracy -15 C do +55 C Wilgotność Do 95% Stopień ochrony IP54 (opcjonalnie do IP65) Klasa izolacji Klasa B, 130C Częstotliwość znamionowa 50 Hz Maksymalny prąd zwarcia [1s] 200 ka Wykonanie 3 fazy; 3 fazy + N, 3 fazy + N + PE Wykonanie zgodnie z normami IEC IEC Opcje dodatkowe - przewód światłowodowy, - czujnik temperatury. GNIAZDA GNIAZDA GNIAZDA KONIEC SZYNOPRZEWODU GNIAZDA KONIEC SZYNOPRZEWODU PRZEPUST GNIAZDA SKRZYNKA ZASILAJĄCA GNIAZDA GNIAZDA SKRZYNKA ZASILAJĄCA PRZEPUST GNIAZDA GNIAZDA BAZA KANAŁU PRZEPUST WSPORNIK SZYNOPRZEWÓD ROZDZIELNICA GŁÓWNA Instalacja w budynku ROZDZIELNIA GŁÓWNA Instalacja w fabryce TRANSFORMATOR

21 ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT POMIARY I POPRAWA JAKOŚCI ENERGII ELEKTRYCZNEJ TEL.: Z punktu widzenia użytkownika urządzeń energetycznych i użytkowania energii, najważniejszym aspektem jest zapewnienie ciągłości dostaw energii, redukcja zakłóceń oraz poprawa współczynnika mocy biernej. Oznacza to obniżenie kosztów funkcjonowania przedsiębiorstwa, wyeliminowanie kosztownych przerw w produkcji, poprawę jakości produkowanych wyrobów oraz poprawę wizerunku firmy na rynku. Firma ASTAT posiada pełną paletę produktów i wykwalifikowaną kadrę specjalistów, umożliwiającą przeprowadzenie analizy problemu, wykonanie koniecznych pomiarów i prób, zainstalowanie odpowiednich urządzeń i tym samym wyeliminowanie problemów ze złą jakością zasilania. 21 POMIARY I POPRAWA JAKOŚCI ENERGII ELEKTRYCZNEJ Pomiar i poprawa jakości energii elektrycznej zgodnie z normą PN-EN i Rozporządzeniem Ministra Gospodarki w sprawie pomiarów jakości energii elektrycznej. Stosowane do pomiarów przyrządy PQ BOX 100 spełniają wymagania normy PN-EN , 7 i 15. Gwarantuje to akceptację wyników przez każdą stronę sporu. Pomiary inżynierskie Celem usługi jest: - zarejestrowanie niekorzystnych zjawisk, - znalezienie źródła / przyczyny zjawiska, - zaproponowanie rozwiązania problemu, - dostawa i uruchomienie urządzeń poprawiających aktualną sytuację. Powyższe cele są osiągane poprzez takie dostosowanie parametrów rejestracji i miejsca pomiaru, aby uzyskać intererysujące nas dane: - rejestracja bardzo dynamicznych zakłóceń, - rejestracja przebiegów prądów i napięć, np. podczas rozruchu maszyny, - rejestracja parametrów jakości energii w punkcie przyłączenia danej maszyny w zakładzie, - kontrola nietypowych obciążeń np. sprawność baterii kompensacji mocy biernej. Po wszystkich pomiarach Klient otrzymuje profesjonalny raport zawierający: najważniejsze zarejestrowane parametry, odniesienie do aktualnie obowiązujących norm, analizę problemów i propozycje rozwiązań.

22 22 URZĄDZENIA I KOMPONENTY DO KOMPENSACJI MOCY BIERNEJ TEL.: KONDENSATORY - moc znamionowa od 1,5-37 kvar, - napięcie znamionowe 280, 440, 480, 525 lub 690 V, - wyłącznik ciśnieniowy na każdej fazie, - żywotność > h, - wykonane w suchej technologii bez gazu SF6, - przeciążenie do 2 xin, - prąd udarowy do 400 xin, - temperatura pracy od -40 C do +60 C. DŁAWIKI FILTRUJĄCE - moc znamionowa od 2,5 do 75 kvar, - temperaturowy wyłącznik chroniący przed przeciążeniem, - zmniejszenie poziomu hałasu przez odpowiednią izolację, - klasa temperaturowa F, - szczelina powietrzna pozwalająca zminimalizować straty. ŁĄCZNIKI TYRYSTOROWE - nieograniczona liczba łączeń, - kompensacja w czasie rzeczywistym, - brak hałasu podczas łączeń. REGULATOR pomiar mocy biernej oraz obliczanie brakującej mocy biernej do kompensacji, - szybka kompensacja z małą liczbą przełączeń, - dwuliniowy wyświetlacz LCD, - wersje 6- lub 12-stopniowa. REGULATOR 96 - pomiar mocy biernej oraz obliczanie brakującej mocy biernej do kompensacji, - analizator sieci, - pomiar temperatury, - monitorowanie i zarządzanie urządzeniami do kompensacji mocy biernej, - budowa modułowa do 24 stopni. SZAFA MULTICAB F STAŁA KOMPENSACJA - moc od 5 do 60 kvar, - dławiki filtrujące 7, 14%, - napięcie znamionowe kondensatorów 440 lub 525 V. MODUŁ MULTIMOD F - moc od 10 do 100 kvar, - dławiki filtrujące 7, 14%, - napięcie znamionowe kondensatorów 440 lub 525 V, - moduły do szaf o szerokości 600 oraz 800 mm, - do szaf o głębokości 400, 500, 600 mm, - szybki montaż typu plug-in. MULTICAB R AUTOMATYCZNA KOMPENSACJA MOCY BIERNEJ - moc od 75 do 400 kvar, - dławiki filtrujące 7, 14%, - napięcie kondensatorów 440 lub 525 V, - regulator multicomp 96 LED, - prosty montaż, - wykonanie wolnostojące w szafie stalowej.

23 H W D ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT KOMPENSACJA MOCY BIERNEJ TEL.: WOLNOSTOJĄCA SZAFA Z AUTOMATYCZNĄ KOMPENSACJĄ MOCY BIERNEJ MULTICAB-R - moc od 75 do 400 kvar, - dławiki 5,5; 7; 8; 12,5%, - napięcie znamionowe kondensatorów 440 V, 525 V, - regulator mocy biernej Multicomp 4D6 z wyświetlaczem, - łatwa rozbudowa poprzez moduły rackowe szczegółów, na które trzeba zwrócić uwagę przy zakupie urządzeń do kompensacji mocy biernej Serwis urządzeń po instalacji. 2. Trwałość kondensatorów h eksploatacji w klasie temp D (-40 C / +55 C). 3. W celu zapewnienia bezpieczeństwa kondensatory wyposażone na każdej fazie w bezpieczniki. 4. W celu zwiększenie bezpieczeństwa eksploatacji trójfazowy moduł zabezpieczający i serwisowy. 5. Inteligentne zarządzanie stopniami, nadzorowanie przez regulator, który załącza tyle stopni, ile jest wymaganych. 6. Modułowy sposób montażu z możliwością łatwej rozbudowy. 7. Gwarancja jakości i trwałości dostawcy (dostawca produkuje sam główne elementy tj. kondensatory, dławiki). 8. Ograniczona ilość ciepła (ma wpływ na żywotność kondensatorów) wytwarzana przez dławiki obwodów filtrujących. 9. Rozwiązania specjalne na zamówienie klienta. 10. Umowa o konserwacji urządzeń, linia serwisowa. Typ konstrukcji Wysokość (h) [mm] Szerokość (W) [mm] Głębokość (D) [mm] S S S S M M System montażu rackowy. Dławiki filtrujące: 5,5; 7 lub 8%. Napięcie znamionowe kondensatorów: 525 V Moc Moc stopnia [kvar] Stopnie Typ Waga Typ [kvar] kontrolera konstrukcji [kg] 75 mc-r 075/ xx-SSGH 12,5 12, S mc-r 100/ xx-SSGH 12,5 12, S mc-r 125/ xx-SSGH S mc-r 125/ xx-SSGH 12,5 12, S mc-r 150/ xx-SSGH S mc-r 150/ xx-SSGH 12,5 12, S mc-r 175/ xx-SSGH S mc-r 200/ xx-SSGH S mc-r 200/ xx-SSGH S mc-r 200/ xx-SSGH S mc-r 200/ xx-SSGH S mc-r 250/ xx-SSGH S mc-r 250/ xx-SSGH S mc-r 300/ xx-SSGH S mc-r 300/ xx-SSGH S mc-r 350/ xx-SSGH S mc-r 400/ xx-SSGH S mc-r 400/ xx-SSGH S5 482 Moduły rackowe. Dławiki filtrujące: 12,5 lub 14%. Napięcie znamionowe kondensatorów: 525 V Moc Moc stopnia [kvar] Typ [kvar] Stopnie Typ Waga kontrolera konstrukcji [kg] 75 mc-r 075/ xx-SSGB 12,5 12, S mc-r 100/ xx-SSGB 12,5 12, S mc-r 125/ xx-SSGB S mc-r 125/ xx-SSGB 12,5 12, S mc-r 150/ xx-SSGB S mc-r 150/ xx-SSGB 12,5 12, S mc-r 175/ xx-SSGB S mc-r 200/ xx-SSGB S mc-r 200/ xx-SSGB S mc-r 200/ xx-SSGB S mc-r 200/ xx-SSGB S mc-r 250/ xx-SSGB S mc-r 250/ xx-SSGB S mc-r 300/ xx-SSGB S mc-r 300/ xx-SSGB S mc-r 350/ xx-SSGB S mc-r 400/ xx-SSGB S mc-r 400/ xx-SSGB S5 647

24 H H ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT 24 URZĄDZENIA DO KOMPENSACJI MOCY BIERNEJ FIRMY KBR TEL.: SZAFA Z AUTOMATYCZNĄ KOMPENSACJĄ MOCY BIERNEJ MULTICAB-R MONTAŻ NAŚCIENNY - moc od 25 do 150 kvar, - dławiki 5,5; 7; 8; 12,5%, - napięcie znamionowe kondensatorów 440 V, 525 V, - regulator mocy biernej Multicomp 144 LCD z wyświetlaczem, - łatwa rozbudowa poprzez moduły plug-in. MODUŁY KOMPENSACJI MOCY BIERNEJ WERSJA NA PŁYCIE MONTAŻOWEJ - moc od 25 do 100 kvar, - dławiki 5,5; 7; 8; 12,5%, - napięcie znamionowe kondensatorów 440 V, 525 V, - kompletne okablowanie, - łatwy montaż. W D Typ konstrukcji Wysokość (h) [mm] Szerokość (W) [mm] Głębokość (D) [mm] P P SZAFA ZE STAŁĄ KOMPENSACJĄ MOCY BIERNEJ MULTICAB-F - moc od 5 do 60 kvar, - dławiki 5,5; 7; 8; 12,5%, - napięcie znamionowe kondensatorów 440 V, 525 V. System typu plug-in. Dławiki filtrujące: 5,5; 7 lub 8%. Napięcie znamionowe kondensatorów: 440 V Moc Moc stopnia [kvar] Stopnie Typ Waga Typ [kvar] kontrolera konstrukcji [kg] 30 mc-r 030/ xx-SWSH S mc-r 035/ xx-SWSH S mc-r 040/ xx-SWSH S mc-r 050/ xx-SWSH S mc-r 050/ xx-SWSH S mc-r 060/ xx-SWSH S mc-r 070/ xx-SWSH S mc-r 075/ xx-SWSH 12,5 12, S mc-r 100/ xx-SWSH S mc-r 100/ xx-SWSH 12,5 12, S mc-r 125/ xx-SWSH S mc-r 150/ xx-SWSH S3 180 Moduły rackowe. Dławiki filtrujące: 12,5 lub 14%. Napięcie znamionowe kondensatorów: 525 V Moc Moc stopnia [kvar] Typ [kvar] Stopnie Typ kontrolera konstrukcji Waga [kg] 25 mc-r 025/ xx-SWSB S mc-r 030/ xx-SWSB S mc-r 035/ xx-SWSB S mc-r 040/ xx-SWSB S mc-r 050/ xx-SWSB S mc-r 050/ xx-SWSB S mc-r 060/ xx-SWSB S mc-r 070/ xx-SWSB S mc-r 075/ xx-SWSB 12,5 12, S mc-r 100/ xx-SWSB S mc-r 100/ xx-SWSB 12,5 12, S mc-r 125/ xx-SWSB S mc-r 150/ xx-SWSB S3 230 Typ konstrukcji W System typu plug-in. Dławiki filtrujące: 5,5; 7 lub 8%. Napięcie znamionowe kondensatorów: 440 V D Wysokość (h) [mm] Szerokość (W) [mm] S S Głębokość (D) [mm] Moc [kvar] Typ Typ konstrukcji Waga [kg] 5 multicab-f 005/ xx-SWSH S multicab-f 010/ xx-SWSH S ,5 multicab-f 012/ xx-SWSH S multicab-f 015/ xx-SWSH S multicab-f 020/ xx-SWSH S multicab-f 025/ xx-SWSH S multicab-f 030/ xx-SWSH S multicab-f 040/ xx-SWSH S multicab-f 050/ xx-SWSH S multicab-f 060/ xx-SWSH S2 95 System typu plug-in. Dławiki filtrujące: 12,5 lub 14%. Napięcie znamionowe kondensatorów: 525 V Moc [kvar] Typ Typ konstrukcji Waga [kg] 5 multicab-f 005/ xx-SWSB S multicab-f 010/ xx-SWSB S ,5 multicab-f 012/ xx-SWSB S multicab-f 015/ xx-SWSB S multicab-f 020/ xx-SWSB S multicab-f 025/ xx-SWSB S multicab-f 030/ xx-SWSB S multicab-f 040/ xx-SWSB S multicab-f 050/ xx-SWSB S multicab-f 060/ xx-SWSB S2 111

25 H H ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT ASTAT URZĄDZENIA DO KOMPENSACJI MOCY BIERNEJ FIRMY KBR TEL.: MODUŁY KOMPENSACJI MOCY BIERNEJ PLUG-IN - moc od 10 do 100 kvar, - dławiki 5,5; 7; 8; 12,5; 14%, - napięcie znamionowe kondensatorów 440 V, 525 V, - przystosowane do montażu w szafach 600, 800 mm, - przystosowane do szaf o głębokości 400, 500, 600 mm. MODUŁY KOMPENSACJI MOCY BIERNEJ WERSJA RACKOWA - moc od 12,5 do 100 kvar, - dławiki 5,5; 7; 8; 12,5%, - napięcie znamionowe kondensatorów 440 V, 525 V, - przystosowane do montażu w szafach 600, 800 mm, - przystosowane do szaf o głębokości 400, 500, 600 mm. Moduły typu plug-in. Dławiki filtrujące: 5,5, 7 lub 8%. Napięcie znamionowe kondensatorów: 440 V Moc Moc Waga stopnia [kvar] [kg] [kvar] Moduły typu plug-in. Dławiki filtrujące: 12,5 lub 14%. Napięcie znamionowe kondensatorów: 525 V Moc Moc Waga stopnia [kvar] [kg] [kvar] Typ multimod-f... 64SH do szaf o szerokości 600 mm Typ multimod-f... 64SH do szaf o szerokości 600 mm Typ konstrukcji Typ konstrukcji Typ multimod-f H do szaf o szerokości 800 mm Typ multimod-f H do szaf o szerokości 800 mm Typ konstrukcji mm-f 010/ xx-64SH M12 mm -F 010/ xx-84SH M22 12,5 12,5 25 mm -F 012/ xx-64SH M12 mm -F 012/ xx-84SH M mm -F 015/ xx-64SH M12 mm -F 015/ xx-84SH M mm -F 020/ xx-64SH M12 mm -F 020/ xx-84SH M mm -F 020/ xx-64SH M12 mm -F 020/ xx-84SH M mm -F 025/ xx-64SH M12 mm -F 025/ xx-84SH M ,5-12,5 33 mm -F 025/ xx-84SH M mm -F 030/ xx-64SH M12 mm -F 030/ xx-84SH M mm -F 030/ xx-84SH M mm -F 030/ xx-84SH M mm -F 040/ xx-64SH M13 mm -F 040/ xx-84SH M mm -F 040/ xx-84SH M mm -F 050/ xx-64SH M13 mm -F 050/ xx-84SH M mm -F 050/ xx-84SH M mm -F 075/ xx-84SH M mm -F 100/ xx-85SH M29 Typ konstrukcji mm -F 010/ xx-64SB M12 mm -F 010/ xx-84SB M22 12,5 12,5 30 mm -F 012/ xx-64SB M12 mm -F 012/ xx-84SB M mm -F 020/ xx-64SB M12 mm -F 020/ xx-84SB M M12 mm -F 020/ xx-84SB M mm -F 025/ xx-64SB M12 mm -F 025/ xx-84SB M ,5 12,5 51 M12 mm -F 025/ xx-84SB M mm -F 030/ xx-64SB mm -F 030/ xx-84SB M M12 mm -F 030/ xx-84SB M mm -F 040/ xx-64SB mm -F 040/ xx-84SB M mm -F 040/ xx-84SB M mm -F 050/ xx-65SB M13 mm -F 050/ xx-84SB M mm -F 050/ xx-84SB M22 Typ Wysokość (h) konstrukcji [mm] Moduły rackowe. Dławiki filtrujące: 5,5, 7 lub 8%. Napięcie znamionowe kondensatorów: 440 V Moc Moc Waga stopnia [kvar] [kg] [kvar] Typ multimod-f... 64SH do szaf o szerokości 600 mm Typ konstrukcji Moduły rackowe. Dławiki filtrujące: 12,5 lub 14%. Napięcie znamionowe kondensatorów: 525 V Typ multimod-f H do szaf o szerokości 800 mm Typ konstrukcji ,5 12,5 27 mm -F 012/ xx-yyGH x x x mm -F 012/ xx-yyGH x x x mm -F 025/ xx-yyGH x x x mm -F 025/ xx-yyGH x x x 25 12,5-12,5 42 mm -F 025/ xx-yyGH x mm -F 025/ xx-yyGH x x x mm -F 050/ xx-yyGH x x x mm -F 050/ xx-yyGH x x x mm -F 050/ xx-yyGH x mm -F 050/ xx-yyGH x x x mm -F 075/ xx-yyGH x x mm -F 100/ xx-yyGH x x mm -F 100/ xx-yyGH x Moc Moc Waga stopnia [kvar] [kg] [kvar] W Szerokość (W) [mm] Głębokość (D) [mm] M M M M M M M M Typ multimod-f... 64SH do szaf o szerokości 600 mm D2 D1 Typ konstrukcji Typ konstrukcji Wysokość (h) [mm] Szerokość (W) [mm] Głębokość (D) [mm] Typ multimod-f H do szaf o szerokości 800 mm Min. głębokość szafy M M M M M M Typ konstrukcji ,5 12,5 32 mm -F 012/ xx-yyGB x x x mm -F 012/ xx-yyGB x x x mm -F 025/ xx-yyGB x x x mm -F 025/ xx-yyGB x x x 25 12,5-12,5 52 mm -F 025/ xx-yyGB x mm -F 025/ xx-yyGB x x x mm -F 050/ xx-yyGB x x x mm -F 050/ xx-yyGB x x x mm -F 050/ xx-yyGB x mm -F 050/ xx-yyGB x x x mm -F 075/ xx-yyGB x x mm -F 100/ xx-yyGB x x mm -F 100/ xx-yyGB x W D

26 26 KOMPONENTY DO KOMPENSACJI MOCY BIERNEJ FIRMY KBR TEL.: KONDENSATORY TRÓJFAZOWE NISKIEGO NAPIĘCIA UHPC Kondensatory trójfazowe niskiego napięcia UHPC firmy KBR produkowane są na napięcia znamionowe od 280 V aż do 690 V, 50 / 60 Hz oraz o mocach od 1,8 do 37 kvar. Zbudowane są w technologii suchej bez PCB oraz bez gazu SF6. Charakteryzują się wysoką jakością wykonania czas pracy do godzin. Wyposażone są w potrójny system bezpieczeństwa: sucha technologia, mechanizm samoregeneracji oraz wyłącznik ciśnieniowy, a temperatura pracy, niezależnie od położenia pracy kondensatora, mieści się w zakresie -40 C / +60 C. W standardzie wyposażone w rezystory rozładowcze. Spełniają wymagania norm IEC , EN Ceny od: 119,00 PLN Kondensator UHPC Moc przy 440 V [kvar] Moc przy 400 V [kvar] KBR-C-1/ P 1,8 1,5 KBR-C-2/ P 2,4 2 KBR-C-3/ P 3 2,5 KBR-C-5/ P 5 4,1 KBR-C-6/ P 6,1 5 KBR-C-7/ P 7,5 6,2 KBR-C-9/ P 9,1 7,5 KBR-C-10/ P 10 8,3 KBR-C-12/ P 12,1 10 KBR-C-15/ P 15,1 12,5 KBR-C-17/ P 17,1 14,1 KBR-C-18/ P 18,2 15 KBR-C-20/ P 20 16,5 KBR-C-24/ P 24,2 20 KBR-C-27/ P 27,2 22,5 KBR-C-30/ P 30,3 25 KBR-C-36/ P 36,3 30 KBR-C-4/ P 4,3 2,5 KBR-C-5/ P 5 2,9 KBR-C-6/ P 6 3,5 KBR-C-8/ P 8,6 5 KBR-C-13/ P 13 7,5 KBR-C-17/ P 17 9,9 KBR-C-20/ P 20 11,6 KBR-C-21/ P 21 12,2 KBR-C-25/ P 25 14,5 KBR-C-30/ P 30 17,4 KBR-C-37/ P 37 21,5 KBR-C-5/ P 5 3,8* KBR-C-10/ P 10 7,6* KBR-C-12/ P 12,5 9,5* KBR-C-15/ P 15 11,3* KBR-C-20/ P 20 15,1* KBR-C-20/ P 20,8 15,4* KBR-C-25/ P 25 18,9* * moc przy 600 V REGULATORY Mikroprocesorowy regulator mocy biernej MULTICOMP może sterować pracą od 4 do 24 styczników kondensatorowych i / lub modułów tyrystorowych. Każdy stopień kondensatorowy posiada możliwość niezależnego programowania trybu pracy (automatyczny, ręczny) i czasu rozładowania kondensatora. Regulator mocy biernej MULTICOMP pracuje w układzie czterokwadrantowym tzn. przy pracy prądnicowej z przesyłem energii elektrycznej do sieci energetycznej bez problemu wykrywana jest i automatycznie kompensowana brakująca ilość mocy biernej. Ponadto, poszczególne stopnie kondensatorowe mogą być zawsze podłączane na żądanie (kompensacja podstawowa / kompensacja stała). Regulator, niezależnie od głównego zadania kompensacji mocy biernej, a tym samym poprawy współczynnika mocy w instalacji elektrycznej do wymaganej wartości, realizuje wiele dodatkowych funkcji związanych z bezpieczeństwem i wygodą użytkowania. Funkcja analizy parametrów sieci zasilającej i monitorowania wartości granicznych chroni kondensatory przed przepięciami, przetężeniami oraz nadmiernym przeciążeniem harmonicznymi. Dzięki zintegrowanemu wejściu temperaturowemu, monitorowana jest także temperatura otoczenia wewnątrz szafy baterii kondensatorów, a po przekroczeniu zadanej wartości załączane są przez styki przekaźnika wentylatory. Wykonany zgodnie z normami: EN /A2, EN , EN Parametr KBR multicomp Temperatura pracy -5 C C Temperatura magazynowania -25 C C Montaż tablicowy Klasa ochrony IP 20 Typ podłączenia L-L; L-N Wyświetlacz LCD Zakres przekładnika prądowego 1/ /5 1/ /1 Wyjścia 250 V (AC) / 2 A bezpotencjałowo Nastawienie cosφ 0,8 ind 0,8 poj. Konfiguracja stopni: Stały, automat., odłączony Pomiar 4-kwadrantowy Zwłoka ponownego załączania s Przedstawiane dane cosφ Tak Podłączone stopnie Tak Histereza załączania Od 70 do 150% Histereza odłączania Od 70 do 150% Dane tech. Sieci: I,U,S,P,Q Tak Sprawdzanie wartości stopnia Tak Normy: EMC bezpieczeństwo IEC ;IEC IEC REGULATOR MULTICOMP 96 LCDBUS - ilość stopni 4-24, - komunikacja RS 485 / Modbus, - rozmiar wyświetlacza 96 x 96 x 60, - rozmiar regulatora 90 x 106 x 60. Ceny od: PLN DŁAWIKI - napięcie sieci 400 V, - moce 2,5 kvar kvar, - współczynnik tłumienia 7%; 14%, - zabezpieczenie temperaturowe, - wysoka liniowość, - długa żywotność. Ceny od: 350 PLN REGULATOR MULTICOMP ilość stopni 6-12, - rozmiar wyświetlacza 144 x 144 x 60. Ceny od: PLN

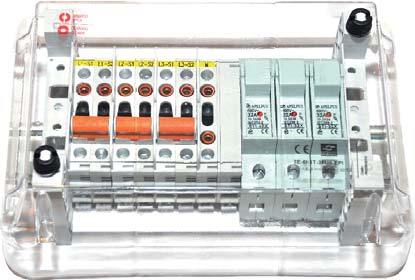

27 REGULATOR MULTICOMP FIRMY KBR I LISTWY KONTROLNO POMIAROWE TEL.: REGULATOR MULTICOMP DO KOMPENSACJI MOCY BIERNEJ Inteligentne sterowanie pracą w układzie czterokwadrantowym swobodne programowanie mocy wszystkich stopni oraz czasów rozładowania kondensatora, 4 do 24 przekaźników do załączania stopni kondensatorowych, sekwencja autooptymalizacji pracy z najmniejszą możliwą liczbą przełączeń rozpoczynana od największego stopnia bez kompensacji nadmiarowej, tryb pracy ręcznej lub automatycznej, z wyświetlaniem stanu przełączania oraz nieprawidłowości funkcjonowania dla każdego stopnia, brak stałych sekwencji przełączania! Moc każdego stopnia może być dobierana indywidualnie dla każdej baterii kondensatorów, czas wyłączania nastawiany jest dla różnych czasów rozładowania kondensatora, praca mieszana możliwość sterowania pracą modułów stycznikowych i tyrystorowych, monitorowanie cyklu przełączania dla każdego stopnia w celu wczesnej detekcji awarii spowodowanej zużyciem lub uszkodzeniem stycznika, pomiar i monitorowanie temperatury w kolejnych szafach baterii kondensatorów jest możliwy dzięki zastosowaniu dodatkowego modułu monitorującego temperaturę, zakres nastaw wartości cosφ od ind. 0,8 do cap. 0,8, prosta obsługa nastaw regulatora dzięki programowalnej sekwencji faz oraz konfiguracji przekładnika prądowego, analiza harmonicznych napięcia do 19-tej, rozszerzone możliwości wyświetlania takich wielkości jak: cosφ, prąd w fazie z przekładnikiem, brakująca moc bierna do uzyskania zadanego współczynnika mocy, napięcie fazowe i międzyfazowe, moc czynna, bierna i pozorna, temperatura w szafie, współczynnik odkształcenia napięcia, harmoniczne napięcia w sieci od 3 do 19 harmonicznej, pomiar napięć od 100 do 500 V; 50 / 60 Hz, pomiar prądu poprzez przekładniki x / 5 A i x / 1 A z automatycznym przełączaniem, programowalny przekaźnik alarmowy, programowanie za pomocą rozbudowanego systemu menu, regulator posiada funkcje zabezpieczające baterię kondensatorów, takie jak: - sterowanie pracą wentylatorów w zależności od temperatury panującej wewnątrz szafy, - wyłączenie stopni kondensatorowych w przypadkach, gdy nastąpi: - przekroczenie nastawionej wartości temperatury, - przekroczenie progu nastawionej wartości współczynnika odkształcenia napięcia, - przekroczenie progu nastawionej wartości napięcia zasilającego, - sygnał FTS zbyt niska kompensacja (Facility too small). Obsługa regulatora: Wszystkie nastawy regulatora zmieniane są za pomocą menu czterema przyciskami dotykowymi, umieszczonymi w zamontowanym na drzwiach module wyświetlacza o wymiarach 96 x 96 mm. Dostęp do zmiany nastaw regulatora przez osoby nieupoważnione można zabezpieczyć hasłem. Wszystkie komunikaty alarmowe wyświetlane są w formie tekstowej (bez kodowania tylko cyframi lub literami). Odległość między regulatorem (montowanym na szynie standardowej DIN wewnątrz szafy), a modułem wyświetlacza (najczęściej montowanym w drzwiach szafy) może wynosić do m. MULTICOMP Basic jest wyposażony w interfejs RS 485 z protokółem KBR energy bus, co pozwala na wygodne dokonywanie nastaw i monitoring parametrów w sieci zasilającej z komputera klasy PC (regulator bez modułu wyświetlacza). LISTWY KONTROLNO-POMIAROWE UNIBLOC Jedynym rozwiązaniem stworzenia układu pomiarowego przekładnik prądowy licznik lub analizator sieci w dzisiejszych czasach jest listwa kontrolno-pomiarowa. Czy to pomiar pośredni, czy półpośredni listwa kontrolno-pomiarowa jest gwarantem właściwej pracy układu, zapewnieniem prac serwisowych oraz bezpieczeństwa pracy. Prace serwisowe z listwą zapewniają możliwość wymiany lub naprawy układu pomiarowego bez uszkodzenia przekładników prądowych dzięki mostkom zintegrowanym z listwą. Listwy kontrolno-pomiarowe mają zastosowanie w półpośrednich oraz pośrednich układach rozliczeniowych energii elektrycznej. DANE TECHNICZNE LISTEW UNI-SKA: - napięcie znamionowe: 800 V, - dopuszczalne napięcie wytwarzane: 8 kv CAT IV, ZWORKI - znamionowy przekrój: 16 mm 2, - połączenie za pomocą jednego kabla: 0, mm 2, - połączenie za pomocą dwóch kabli: 1,5...6 mm 2, - test prądem: 76 A, - nominalna temperatura pracy: C, - stopień ochrony zgodny z EN : IP20, - złączka RB 8 według normy EN /A1 standard FDIS, - możliwa indywidualna konfiguracja modułów, - spadek napięcia dla prądu 5 A < 0,8 mv. OSŁONA ZACISKÓW TORY PRĄDOWE TORY PRĄDOWE TOR NEUTRALNY OTWÓR DO ZAPLOMBOWANIA SZYNY DIN UNI-SKA 1 Listwa UNI-SKA 1 posiada 6 modułów prądowych, 3 moduły napięciowe i 1 moduł neutralny. Listwa przeznaczona głównie do układów pomiarowych z jednym licznikiem energii. OPIS: - długość z listwą: 130 mm, - szerokość: 70 mm, - wysokość: 63 mm, - znamionowy przekrój: 16 mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe. UNI-SKA 1 z bezpiecznikami Oprócz typowych właściwości listew UNI-SKA 1 zawiera dodatkowo 3 gniazda bezpiecznikowe do bezpiecznika ceramicznego (piaskowego) w obwodach napięciowych. Listwa nie wymaga oddzielnego zabezpieczenia obwodów napięciowych, dzięki czemu oszczędzamy na kosztach i miejscu układu pomiarowego. OPIS: - długość z listwą: 207 mm, - szerokość: 145 mm, - wysokość: 70 mm, - znamionowy przekrój: 16 mm 2, - złączka RB 8, - obudowa do zaplombowania, - mostki i gniazda bananowe. ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel.: , fax: , t info@astat.com.pl

28 28 LICZNIKI ENERGII TEL.: EMU PROFESSIONAL EMU Professional jest wielofunkcyjnym licznikiem o szerokości tylko 90 mm posiadającym doskonałą uniwersalność i dokładność. Możliwość pomiaru bezpośrednio do 75 A lub za pomocą przekładnika prądowego pomaga analizować i nadzorować różne parametry sieci elektrycznej np. w mieszkaniu czy przemyśle. Liczniki posiadają funkcję multimetru, licznika mocy i energii oraz rejestratora danych. Z modułem TCP/IP można wszystkie parametry odczytywać przez chronioną hasłem stronę www lub jeszcze prościej: przy przekroczeniu lub spadku zdefiniowanych wielkości pomiarowych moduł wysyła lub SMS. EMU Professional produkowany jest z klasą dokładności B (+/- 1%) lub na specjalne zamówienie z klasą C (+/- 0,5%). Przykłady zastosowań: rozliczenia kosztów miejscowych, optymalizacja obciążeń, nadzór mocy z alarmowaniem, instalacje wentylacji i grzania, technika budynkowa, zarządzanie zanie energią, CENY OD 968,00 PLN Opcjonalne złącza komunikacyjne Suma 3-faz Na fazę optymalizacja szczytów obciążenia, alarm maximów, kontrola kierunku przepływu energii (zastosowanie dla systemów fotowoltaicznych), zatwierdzenie MID B+D dla celów rozliczeniowych, pomiar przez przekładnik 1 lub 5 A do / 5 lub / 1 A, bezpośredni pomiar do 75 A, Min. wart. mierzona Max. wart. mierzona Dopuszczenie MiD Na taryfę pobór energii (kwh) export energii (kwh) energia bierna ind. (kvarh) energia bierna poj. (kvarh) moc czynna (kw) moc bierna (kvar) moc pozorna (kva) prąd (A) napięcie L-N napięcie L-L współczynnik mocy (cosφ) częstość sieci (Hz) liczba zaników bieżące x min. maximum (kw)* x min. maximum mocy czynnej data / czas wejście sterujące taryfą dzienną / nocną, opcjonalnie do 4 taryf, wysokoobciążalne wyjście impulsowe Opto Power MOSFET S V AC lub V DC, max. 90 ma, graficzny LCD (60 x 30 mm) z podświetleniem, 8 pozycyjny wskaźnik z przecinkiem ,0 kwh, montaż na szynie DIN 35 mm, pobór mocy 0,8 W / fazę, klasa dokładności B (+/- 1%) dla energii czynnej EN , -3, zdalny odczyt przez różne złącza. Peak-Control i kontrola kierunku przepływu energii Dostawcy energii życzą sobie planowego i równomiernego jej poboru. By pokryć chwilowe szczyty zapotrzebowań wprowadzono taryfy, które bazują na najwyższej miesięcznej wartości szczytowej mocy czynnej mierzonej za kwadrans. Wartości szczytów powodują znaczne zwiększenie kosztów energii w hotelach, szpitalach i w przemyśle. Tu przydatny jest EMU Professional, dzięki któremu można redukować moc wybranych odbiorników. Odpowiednio optymalizowane są wartości szczytowe i redukowane koszty energii. Przebieg mocy w teście dalsze na zamówienie Wg modułu MiD B + D dla rozliczeń Zastosowania redukcja kosztów energii przez unikanie szczytów mocy czynnej, alarmowanie przy przeciążeniu, nadzór maksimów, kontrola kierunku przepływu energii, zapobiega przeciążeniom i przerwom w produkcji. Zasada funkcjonowania Wyjścia S0 (Opto Power MOSFET V AC lub V DC, 90 ma) można używać jako styki przełączające. Przekroczenie progu przez określony czas aktywuje styk na pewien okres. Czas przekroczenia Określa, jak długo musi być przekroczony próg, aby styk zareagował s. Czas wyłączenia Określa, jak długo styk po przekroczeniu jest aktywny s. Próg Definiuje, jaki wynik musi być przekroczony. Możliwe progi: - całkowita moc czynna, - całkowita moc bierna, - całkowita moc pozorna. Okres pomiaru Przez wejście cyfrowe EMU Professional pomiar jest synchronizowany z EVU. Brak zewnętrznego sygnału sterującego wyzwala nowy okres pomiaru z zegara wewnętrznego. Standardowa komunikacja wyjść S0 EMU Professional ma 4 wyjścia S0 (Opto Power MOSFET, V AC lub V DC, 90 ma). Przez moduł TCP/IP można wyjścia te używać jako przełączniki do sterowania przekaźnikiem. Długość i częstotliwość impulsu są konfigurowalne za pomocą klawiszy. Wyjścia impulsowe dla energii czynnej i biernej. Standardowa konfiguracja wyjść S0 energia czynna pobierana, energia czynna oddawana, energia bierna indukcyjna, energia bierna pojemnościowa. S0 dla energii pozornej na zamówienie. Nastawiane czas i częstotliwość impulsów częstotliwość na kwh / kvarh: 0,001, 0,01, 0,1, 1, 10, 100, lub długość impulsu: 1, 2 do 250 ms, w krokach co 2 ms fabryczna konfiguracja dla licznika energii dla pomiaru: bezpośredniego: imp. / 40 ms półpośredniego: 10 imp. / 120 ms

29 SKUTECZNE ZAPOBIEGANIE AWARIOM ROZDZIELNIC ELEKTRYCZNYCH TEL.: IntelliSAW Skuteczne zapobieganie awariom rozdzielnic elektrycznych Ciągły monitoring punktów krytycznych rozdzielnicy za pomocą bezbateryjnych, bezprzewodowych, czujników temperatury. Stosowane w rozdzielnicach niskiego, średniego i wysokiego napięcia System IntelliSAW monitoruje temperaturę wybranych przez użytkownika punktów krytycznych rozdzielnicy i generuje sygnał alarmowy w momencie przekroczenia zadanej przez Użytkownika temperatury niebezpiecznej. System IntelliSAW minimalizuje ryzyko wystąpienia AWARII poprzez stały monitoring warunków termicznych pracy elementów rozdzielnicy. Na system składają się: 1. Bezbateryjne bezprzewodowe czujniki temperatury w technologii SAW umieszczone bezpośrednio w krytycznych punktach rozdzielnicy, na szynach dopływowych lub odpływowych. 2. Koncentrator sygnałów obsługującego do 4 anten. Anteny umieszczane są bezpośrednio w celkach rozdzielnicy w bezpiecznej odległości od szyn i zamontowanych na nich czujników. 3. Antena przesyłająca do czujników SAW energię umożliwiającą działanie i odbierająca sygnał zwrotny z pomiarem temperatury. Pełna optymalizacja działania i konfiguracja zdalnych czujników temperatury Dokładność pomiaru do +4 C Zakres pracy -25 C do +125 C System monitoringu oparty na technologii SAW składa się z koncentratora zasilanego napięciem 24 V DC, anten i czujników. Jeden koncentrator może obsłużyć do 4 anten a każda antena do 12 bezprzewodowych czujników temperatury. Umieszczona w celce rozdzielnicy antena wysyła sygnał radiowy w paśmie MHz pobudzając czujniki SAW. Modulacja zwrotna sygnału wysłanego z anteny do czujnika jest zależna od temperatury czujnika emitującego sygnał niosący informację. Zasięg sygnału radiowego z anteny do czujników to typowo 1,75 do max. 3 metrów. Dane pomiarowe odebrane z Systemu IntelliSAW obrazowane są na ekranie komputera roboczego i/lub prezentowane a także archiwizowane w systemie SCADA. Połączenie z systemem realizowane jest łączem RS 485 pozwalającym na jednoczesny dostęp do wielu koncentratorów. Alternatywą do połączenia bezpośredniego jest zapewnienie dostępu zdalnego za pomocą modułu telemetrycznego GPRS z serii MT.

30 30 MONITORING KOSZTÓW ENERGII ELEKTRYCZNEJ I INNYCH MEDIÓW TEL.: Proponujemy rozwiązania w zakresie efektywności energetycznej, systemów zarządzania energetycznego (monitoring, bilansowanie) dla przemysłu, średnich i małych firm, budownictwa mieszkaniowego oraz odnawialnych źródeł energii to sektory umożliwiające szybki zwrot z inwestycji. Zespół Zarządzania Energetycznego w firmie ASTAT przez lata nabył doświadczenie i kompetencje, realizując skuteczne rozwiązania w zakresie systemów zarządzania energią oraz innych mediów. Dzięki takiej polityce pokazujemy nasze silne przywiązanie do innowacji oraz ciągłego doskonalenia w celu przewidywania potrzeb naszych klientów. ASTAT jako elastyczna i dynamiczna firma nadzoruje projekt do samego końca, oferując również obsługę i pomoc posprzedażową. ISO Oszczêdnoœci: EnergyTeam SOLIDNE REFERENCJE WIELOLETNIE DOŚWIADCZENIE ELASTYCZNE ROZWIĄZANIA URZĄDZENIA: analizatory i rejestratory, liczniki, mierniki, przetworniki, konwertery, bramki, serwery, urządzenia automatyki z zakresu energii, czujniki wielofunkcyjne, urządzenia bezprzewodowe.

31 MONITORING KOSZTÓW ENERGII ELEKTRYCZNEJ I INNYCH MEDIÓW TEL.: OSZCZĘDNOŚĆ ENERGII Oszczędność energii przez wykrywanie marnotrawstwa, jego przyczyn i podnoszenie świadomości użytkowników. Ocena oferty dostawcy i kontrola faktur. AUTOMATYZACJA PROCESÓW Zautomatyzowanie każdego procesu, aby najlepiej zarządzać energią. ANOMALIE I ZDARZENIA Uproszczenie utrzymania ruchu i wspieranie działań prewencyjnych. JAKOŚĆ ENERGII Monitorowanie jakości energii i wykrywanie przyczyn uszkodzeń (przerwy, zapady, harmoniczne itp.). CENTRUM KOSZTÓW Energia powinna być ekonomicznie rozliczana, tak jak inne surowce. STEROWANIE PROCESEM Mierzenie i zarządzanie parametrami związanymi z energią, konsumpcją produkcyjną (temperatura, światło, itp.). ZDALNE ZARZĄDZANIE Optymalizacja procesu pomiaru i sterowania zdalnego waszego systemu wprowadza oszczędność czasu i kosztów. ODNAWIALNE ŹRÓDŁA ENERGII Monitorowanie rentowności inwestycji. SZKOLENIA DLA FIRM EFEKTYWNOŚĆ ENERGETYCZNA JAKO WSTĘP DO ISO Odwiedź stronę internetową: i wypełnij formularz. Przykładowy schemat podłączenia analizatora/rejestratora. KONTAKT W przypadku zainteresowania tematyką, bądź dodatkowych pytań prosimy o kontakt z naszym działem informacyjnym. Tel. bezpośredni:

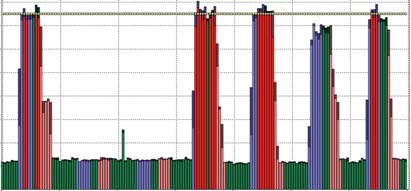

32 32 STRAŻNIK MOCY TEL.: STRAŻNIK MOCY zamówionej Sprawne ograniczenie kosztów na fakturze za energię elektryczną Strażnik mocy to funkcja kontrolno-wykonawcza to sprawdzone rozwiązanie, aby nie płacić kar za przekroczenia mocy. Może pracować przy licznikach rozliczeniowych wszystkiego typu: Landis&Gyr, Pozyton, Elster itp. Strażnik mocy można również zainstalować bezpośrednio na przekładnikach prądowych i napięciowych. Jego zadaniem jest wykrycie i zapobieganie przekroczeniu mocy umownej, powiadomienie o zaistniałym fakcie odpowiednich osób [SMS itp.] oraz automatyczne wyłączenie dedykowanego odbioru (jeśli zdefiniowano). Zaawansowany moduł analizuje w czasie rzeczywistym prognozowane zużycie pod koniec cyklu przekroczenia mocy czynnej pobranej przez dany układ przyłączeniowy. Strażnik mocy zabezpiecza odbiorcę przed przekroczeniem mocy czynnej, dzięki temu można uniknąć kar za ponadumowny pobór mocy czynnej. Jednocześnie szybka informacja o przekroczeniu pozwoli na wczesne zareagowanie odpowiednich służb w celu wyeliminowania przekroczenia. KONTAKT tel. kom: tel PRZYKŁADOWE WYKRESY Wykres mocy czynnej możliwość skalowania 15 min lub 60 min Taryfa B23 Czas uśredniania 15 minut Wykres napięcia Możliwość uśredniania od 1 do 60 minut Przykładowa mapa synoptyczna Dowolnie konfigurowalna, możliwe sterowanie Podstawowe właściwości wykresów - W zależności od wybranej taryfy energetycznej, zmieniają się kolory na wykresach odpowiednio do wysokości stawki za pobieraną moc czynną. - Na wykresie słupkowym mocy czynnej oraz współczynnika mocy możliwe jest ustawienie progu granicznego i automatycznego sygnalizowania przekroczeń. - Możliwość ustawienia okresu wyświetlania pomiarów (jeden dzień, tydzień, miesiąc lub ustawienia ręczne). - Możliwość pokazania na wykresach liniowych dowolnie mierzonej wielkości przez analizatory (wielkości elektryczne oraz gromadzone dane z wejść cyfrowych).

33 ANALIZATORY PARAMETRÓW SIECI TEL.: EFFICIENCY TERMINAL CEWKI ROGOWSKIEGO Przenośny analizator mocy do rejestracji parametrów sieci. Elastyczny y pomiar za pomocą cewek Rogowskiego. Idealny do częstych pomiarów. Sprawdź swoją efektywność energetyczną. CENA PLN PLN NETTO NETTO Solidny Zapewnia dużą dokładność podczas gromadzenia próbek pomiarowych z jedno- i trójfazowych sieci elektrycznych. Urządzenie pozwala na rejestracje do 250 dni (przy czasie uśredniania wynoszącym 15 minut) parametrów elektrycznych takich jak: napięcie fazowe i międzyfazowe, prąd trójfazowy, moc czynna, współczynnik mocy oraz innych z błędem poniżej ±0,5 pełnego zakresu pomiarowego. Ponadto możliwy jest pomiar innych wielkości i parametrów poprzez moduły dodatkowe. Wszechstronny Umożliwia bardzo prostą i elastyczną instalację oraz dokładne pomiary w wybranym zakresie pomiarowym. Cewki Rogowskiego umożliwiają pomiar od 1 A do A, zachowując dokładność pomiaru. Urządzenie zapewnia zatem szeroki zakres zastosowania: od rejestracji parametrów zasilania ładowarki do telefonu, po piece hutnicze. Funkcjonalny Intuicyjne programowanie parametrów oraz tworzenie raportów pomiarowych. Wbudowany port USB umożliwia szybkie i łatwe przesyłanie danych z urządzenia w celu dokładnej analizy w dedykowanym oprogramowaniu ES3. Akcesoria dodatkowe w postaci sond Rogowskiego o zakresie pomiarowym od 1 A A oraz elastycznych kat. III podwójnie izolowanych przewodów napięciowych o długości 2,5 m, pozwalają na podłączenia urządzenia w trudnych warunkach. Przenośny Mały rozmiar oraz bateryjny układ zasilania umożliwia zastosowania urządzenia w dowolnych warunkach pomiarowych. Oprogramowanie Specjalistyczne oprogramowanie ES3 przeznaczone do wizualizacji i archiwizacji mierzonych wartości. Używane przez wiele firm do określania efektywności energetycznej, wyszukiwania strat i określania kosztów. EnergyTeam CEWKI ROGOWSKIEGO 50 parametrów elektrycznych Zapady napięcia Harmoniczne Cyfrowe i analogowe wartości Oprogramowanie ES3 do wizualizacji danych Cewki Rogowskiego Podstawowe parametry urządzenia: - pomiar 50 parametrów elektrycznych, - rejestracja zapadów oraz wzrostów napięcia z rozdzielczością 10 ms, - rejestracja do 25 harmonicznej prądu i napięcia, - wyświetlacz graficzny, - port komunikacyjny USB, - pomiar wartości TRUE RMS, - 4-kwadrantowy pomiar energii, - czytelne przedstawienie wyników pomiarów, - proste i intuicyjne programowanie parametrów oraz prezentacja wyników pomiaru, - graficzna wizualizacja parametrów takich jak: napięcie, prąd, moc, cos φ, harmoniczne z ostatnich 3 dni, - dwanaście 4-kwadrantowych liczników energii, - wbudowany zegar i kalendarz, - wejścia napięciowe do 300 V fazowe i 500 V międzyfazowe, - całkowita dokładność: 0,50% pełnej skali mierzonej wartości, - wyposażony w zewnętrzne złącze przystosowane do wpięcia dwóch wejść cyfrowych, USB, przewodów pomiarowych (U,I), zasilania, - waga 800 gr, - zasilanie: 12 V DC przez wbudowane akumulatory Li-ion, zapewniające do 8 godzin pracy; wyposażony w zasilacz 230 V AC / 12 V DC do ładowania baterii, - temperatura pracy: -15 C do +55 C, - wilgotność względna 95% bez kondensacji, - 1,5 m przewód do połączenia z komputerem PC, - oprogramowanie Es3-Evo do archiwizacji i wizualizacji danych, - instrukcja obsługi do urządzenia i oprogramowania, - 3 elastyczne cewki Rogowskiego o średnicy wewnętrznej 100 mm, pozwalające na proste wpięcie w badany obwód; Klasa 0,5; długość przewodów: 2,5 m; jednofazowe i trójfazowe pomiary (od 1 do 3 złącz napięciowych); nastawy pomiarowe: 60 A, 125 A, 250 A, 500 A, A, A, - 4 elastyczne kat. III przewody do pomiaru napięć; długość przewodów: 2,5 m.

34 34 REDUKCJA KOSZTÓW OŚWIETLENIA FIRMY FLC-ECO TEL. KOM.: TEL.: FLC-eco Jeżeli: oświetlasz duże powierzchnie, masz oświetlenie ogólne, oświetlenie wielogodzinne, jesteś dostawcą systemów oświetleniowych. to istnieje prosty, łatwy i tani sposób na Twoje oszczędności Zmniejszenie kosztów energii od 25% FLC-eco skuteczne urządzenia do obniżania poboru energii przez źródła światła FLC to mikroprocesorowy regulator napięcia zasilającego systemy oświetleniowe. Zapewnia on obniżenie kosztów energii elektrycznej w układach ze źródłami światła typu: świetlówki, lampy sodowe, neonowe, metalohalogenkowe, rtęciowe itp. Zasada pracy regulatora, uwzględniająca cechy ludzkiego wzroku oraz najkorzystniejsze warunki pracy źródła światła, gwarantuje obniżenie zużycia energii elektrycznej o minimum 25% przy nieznacznej zmianie natężenia oświetlenia. Typowe zastosowania: centra targowe, hale przemysłowe, ośrodki sportu korytarze, ciągi komunikacyjne, szkoły i uczelnie FLC c magazyny, hurtownie parkingi, stacje benzynowe, tunele FLC c biura, sale konferencyjne, hotele, budynki użytecz- ności publicznej centra handlowe, sklepy, kina, teatry ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, ń tel.: , fax: , info@astat.com.pl

35 REDUKCJA KOSZTÓW OŚWIETLENIA FIRMY FLC-ECO TEL. KOM.: TEL.: Regulator, który programowo można dostosować do współpracy z odpowiednimi źródłami światła, dostosowuje parametry pracy do odpowiedniej lampy. Podstawowy wymóg poprawnej i długotrwałej pracy źródła światła jest początkowy cykl pracy - nagrzewanie. Każde załączenie oświetlenia powoduje zasilenie lampy napięciem znamionowym. Po czasie, typowym dla danej lampy, regulator przechodzi w cykl energooszczędny. Podczas funkcji oszczędzania energii (Energy Saving) jeżeli załączona zostanie kolejna lampa (minimalny wzrost poboru prądu 0,5 A), urządzenie automatycznie rozpozna zmianę w układzie i poda pełne napięcie w celu rozgrzania nowo załączonej lampy. Po upływie określonego czasu system powraca do trybu oszczędzania energii. Zmniejszenie kosztów od 25%... Dane techniczne: Zasilanie 230 V jednofazowe, wyjście 190 V w trybie oszczędzania energii. Dostępne są trzy tryby obniżania napięcia w przypadku różnej jakości napięcia zasilania. Wyświetlacz LCD w formacie 2 x 16 służy do informowania o poborze energii, zdarzeniach. Możliwość podłączenia do sieci LAN. Możliwość ustawienia automatycznych zadań: - kontrola obciążenia, - czas przejścia od stanu pełnego napięcia (100%) do stanu oszczędnościowego (Energy Saving), - stałe lub chwilowe (od 10 do 600 sekund) obejście systemu w celu podania pełnego napięcia w układzie, - wykrywanie załączenia kolejnej lampy (grupy lamp) od 0,5 A do 5 A w celu podania pełnego napięcia i rozgrzania lamp, - przejście z trybu oszczędzania w tryb pełnego napięcia, w przypadku zmniejszenia poziomu napięcia na przyłączu głównym. 35 Przykład: Test wykonany z 11 lampami metalohalogenkowymi, moc znamionowa lampy 250 W. Start Tryb oszczędzania Oszczędność energii Napięcie zasilania V Pobierany prąd A 13,18 8,12 Pobierana moc VA % Przyjęto, że lampy świecą przez 12 godzin dziennie przez 240 dni w roku (2 900 godzin rocznie). Dla uproszczenia testu przyjęto pobieraną moc w VA. Zestawienie roczne: 11 lamp o mocy znamionowej 250 W Pobór bez FLC = VA x = rocznie Pobór z FLC = VA x = kwh ROCZNA OSZCZĘDNOŚĆ ENERGII kwh Regulator FLC nie jest źródłem zakłóceń. ROCZNA OSZCZĘDNOŚĆ ENERGII 3303 kwh Regulator FLC nie jest źródłem zakłóceń. Połączenie (nie wymaga dużych zmian w istniejącej instalacji) Grupa 1 Grupa 2 Typ Moc Prąd Wymiar FLC 10 2 kva 10 A 250 x 156 x 190 FLC 15 3 kva 15 A 270 x 166 x 190 FLC 25 5 kva 25 A 270 x 186 x 190 FLC kva 45 A 270 x 206 x 190 FLC kva 60 A 270 x 220 x 200 Zabezpieczenie odpływu Zasilanie główne Strefa instalacji 1 Strefa instalacji 2

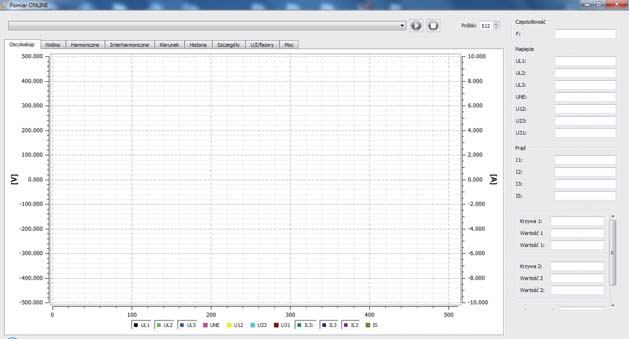

36 36 PRZENOŚNY ANALIZATOR JAKOŚCI ENERGII ELEKTRYCZNEJ PQ BOX 100 FIRMY A-EBERLE TEL.: JAKOŚĆ ENERGII - DZISIAJ RYNKOWĄ KONIECZNOŚCIĄ, JUTRO FORMALNYM OBOWIĄZKIEM ZADBAJ O PEWNOŚĆ SWOJEGO ZASILANIA. SPRAWDŹ, CO JEST WAŻNE PRZY WERYFIKACJI JAKOŚCI ENERGII ELEKTRYCZNEJ. PRZEJDŹ NA WYŻSZY POZIOM ZASILANIA!!! POZNAJ INNE PRODUKTY FIRMY A-EBERLE. a-eberle Zakres produkcji: Przenośne analizatory JEE serii PQ BOX 100, Stacjonarne systemy JEE serii PQI-DA oraz PQI-D, Podobciążeniowe regulatory zaczepów transformatora serii REG-DA, Automatyczne regulatory nadążnych Cewek Petersena serii REG-DP, Przekaźniki zwarć doziemnych serii EOR-D. CERTYFIKAT KLASY A W dzisiejszych czasach Jakość Energii Elektrycznej to jedyna gwarancja pewności zasilania dla zakładów produkcyjnych, przemysłu, firm usługowych i budynków użyteczności publicznej, itp. Dlatego jedynie certyfikowany miernik Jakości Energii Elektrycznej w klasie A daje z jednej strony gwarancję po- prawności weryfikacji normy EN50160, a z drugiej strony jest gwarantem w sprawach spornych na styku dostawca - odbiorca. Nie można stosować przyrządów nieposiadających tej klasy do rozstrzygania spraw spornych!!! Dla weryfikacji parametrów normy EN niezmiernie ważnym, od strony dochodzącego swoich praw, jest używanie certyfikowanych przyrządów do analizy Jakości Energii Elektrycznej w klasie A. Każdy miernik powinien posiadać potwierdzoną w akredytowanym laboratorium klasę A oraz świadectwo wzorcowania wystawione przez akredytowane laboratorium.

37 SYSTEM MONITOROWANIA JAKOŚCI ENERGII ELEKTRYCZNEJ TEL.: System monitorowania jakości energii elektrycznej na przykładzie stacjonarnych analizatorów firmy A-Eberle PQI-D i PQI-DA i oprogramowania WinPQ. 37 Tytułowe analizatory mają duże możliwości komunikacyjne, dzięki obsłudze technologii TCP/IP, GPRS, GSM i E-LAN. Generują informacje o zdarzeniach w formacie Comtrade oraz przetwarzają dane do standardu PQ-DIF. Urządzenia te współpracują z nadrzędnymi systemami zarządzania danymi: PQview, SCADA oraz IEC i mają możliwość synchronizacji czasu poprzez zewnętrzny zegar GPS lub DCF 77. Montaż analizatorów na obiekcie zapewnia pełen zakres dostępnych opcji: rack 19, szyna TH35, zatablicowy, naścienny. Praktycznie dowolna dostępna liczba wejść i wyjść cyfrowych, analogowych czy przekaźnikowych, daje możliwość współpracy analizatorów z systemami zabezpieczeń na stacji GPZ lub gwarantuje wystawienie dowolnych sygnałów na listwę telemechaniki. Koncepcja Duże możliwości sprzętowe urządzeń PQI-D i PQI-DA oraz łatwość dopasowania ich możliwości do potrzeb aplikacji zapewniają dużą swobodę w przygotowaniu i uruchomieniu systemu pomiarowego. Jest to pochodna współczesnych realiów obiektów przemysłowych, stacji zasilających i stacji GPZ (głównego punktu zasilania) oraz częstego rozproszenia, zarówno obiektów, jak i zasobów systemowych oraz powszechność połączeń TCP/IP w ramach intranetowych sieci korporacyjnych, co narzuca samoistnie rozwiązania w filozofii klient - serwer. Z kolei konieczność udostępniania wyników pomiarów wielu użytkownikom z zachowaniem poufności danych i zapewnienie współpracy z innymi systemami, narzuca konieczność stosowania w pomiarach jakości energii standardów bazodanowych. Uzupełnieniem rozbudowanych możliwości komunikacyjnych są rozwiązania wykorzystujące połączenia modemowe komutowane, GSM oraz GPRS. Duży wpływ na funkcjonalność systemu i wiarygodność gromadzonych informacji ma zastosowanie zaawansowanych analizatorów jakości energii elektrycznej PQI-D oraz PQI-DA poprzez spełnianie przez nie standardów norm PN-IEC , PN-IEC , a także PN-IEC Pozwala to na wiarygodną weryfikację parametrów dostarczanej JEE zgodnie z wymogami normy PN-EN w klasie A. Budowa System pomiarowy WinPQ składa się z trzech głównych elementów. Pierwszym jest sprzęt pomiarowy, w skład którego wchodzą analizatory jakości energii: PQID modułowy analizator do tworzenia zarówno wielokanałowych rejestratorów przebiegu zaburzeń jak i pojedynczych punktów pomiarowych i PQI-DA analizator na szynę DIN, pracujący jako pojedynczy punkt pomiarowy oraz system wielopunktowy. Kolejnym elementem są narzędzia bazodanowe MySQL do obsługi baz danych i oprogramowanie systemowe WinPQ zapewniające pełną funkcjonalność systemu w zakresie gromadzenia i analizy danych pomiarowych oraz raportowania. Przyrządy pomiarowe PQI-D (A) Wszystkie analizatory zgodne są z normą PN-EN w klasie A. Różnią się jedynie zastosowanymi rozwiązaniami mechanicznymi i możliwościami komunikacyjnymi. Do najważniejszych cech metrologicznych tych przyrządów należą: zgodność z klasą A według PN-EN , 24-bitowy przetwornik A/C z próbkowaniem 10,24 khz, dokładność pomiaru napięć i prądu (do 2 x IN) lepsza niż 0,1%, pomiar jednoczesny napięć, prądów, mocy, energii w sieci jednoi trójfazowej (łącznie ok parametrów), analiza 50 harmonicznych, interharmonicznych, flickera, parametrów pls i pst, cykl pomiarowy 20 ms, 200 ms, 3 s, 10 min, 15 min, 2 h, 100-mikrosekundowy oscyloskop, rejestrator zaburzeń 10 ms, rejestracja zdarzeń pamięć buforowa danych 48 MB i 1,64 MB, zasilanie V AC / DC, opcjonalnie V DC. Analizatory są wyposażone standardowo w dwa niezależne łącza komunikacyjne magistrali wewnętrznej E-LAN, które pozwalają na prostą rozbudowę łączności między elementami systemu mogącego objąć w sumie do 255 sztuk urządzeń takich jak analizatory, regulatory napięcia, cewki Petersena, przekaźniki ziemnozwarciowe.

38 38 PRZENOŚNE ANALIZATORY JAKOŚCI ENERGII ELEKTRYCZNEJ NOWOŚCI FIRMY A-EBERLE TEL.: PRZYCZYNY I METODY POMIARU JAKOŚCI ENERGII ELEKTRYCZNEJ Pomiary wskaźników jakości energii elektrycznej (JEE) są prowadzone z wielu powodów, a ich wyniki są wykorzystywane w zależności od znajomości zagadnienia JEE. Stąd też różne są wymagania stawiane przyrządom pomiarowym i ich oprogramowaniu. Urządzeniami dostosowanymi do pomiarów JEE w szeregu zastosowań są analizatory PQ BOX firmy A-EBERLE, dystrybuowane przez firmę ASTAT. a-eberle Różne grupy odbiorców energii elektrycznej oczekują od dostawcy innych parametrów energii elektrycznej w punkcie przyłączeniowym. Dokonujących pomiarów JEE można ogólnie podzielić na dwie grupy, zależnie od wiedzy na temat poszczególnych wskaźników JEE i celu ich wykorzystania. W przypadku szczegółowej znajomości wskaźników JEE zleceniodawcy pomiarów zależy na rozwiązaniu konkretnego problemu, związanego z widocznymi i ekonomicznie odczuwalnymi skutkami wykorzystania energii złej jakości. W przypadku ogólnej znajomości tych zagadnień zleceniodawca próbuje znaleźć przyczynę widocznych zmian np. wartości natężenia światła czy nieprawidłowej wartości skutecznej napięcia zasilającego. Przyrządy, które mają za zadanie znalezienie przyczyny problemów, muszą być uniwersalne i pewne w działaniu, a zaprezentowane wyniki i analizy powinny jednoznacznie wskazywać ich źródła. Gwarancją spełnienia tych warunków jest posiadanie przez producenta analizatorów odpowiedniego doświadczenia i zaplecza osób, mających kontakt zarówno z użytkownikami, uczelniami, jak i instytucjami tworzącymi przepisy i normy. Firma A-EBELE, producent analizatorów PQ BOX, spełnia oba warunki: ma ponad 20-letnie doświadczenie w budowie analizatorów JEE oraz zatrudnia kadrę pracowników (byli pracownicy firmy LEM-NORMA) zajmującą się szeroko pojętymi problemami jakości energii elektrycznej od ponad 25 lat. Podstawowe przyczyny pomiarów wskaźników JEE Pomiary wskaźników JEE przeprowadza się w różnych celach, co wymaga spełnienia przez analizatory szeregu warunków. Najczęściej od analizatorów wymagana jest zgodność pomiarów z następującymi dokumentami (zwana dalej zgodnością z odpowiednimi normami i przepisami): - normą EN 50160, - rozporządzeniem ministra gospodarki z dnia 4 maja 2012 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego, - normą EN-IEC dla urządzeń klasy A, potwierdzoną przez zewnętrzne, niezależne laboratorium. Podstawowe przyczyny wykonywania pomiarów JEE wraz z wymaganiami dodatkowymi zestawiono w tablicy 1. Możliwości oprogramowania i funkcjonalność analizatorów PQ BOX 100 i 200 Powody i metody przeprowadzania pomiarów podstawowych wskaźników jakości energii elektrycznej, przedstawione w tablicy 1, wymuszają na producencie analizatora i oprogramowania zaimplementowanie specyficznych funkcji pomiarowych i możliwości dokonywania zmian w ustawieniach rejestracji, tak aby dostosować przyrząd do rodzaju pomiaru i późniejszej analizy zarejestrowanych danych. Podstawową cechą oprogramowania analizatorów PQ BOX jest możliwość swobodnego ustawiania i zapisywania różnego rodzaju limitów i progów wyzwalania rejestracji przebiegów oscyloskopowych (0,1 ms), zdarzeń (10 ms) i wartości parametrów objętych normą EN (rys. 6). rys. 1 rys. 2 rys. 4 rys. 3 a-eberle rys. 5

39 PRZENOŚNE ANALIZATORY JAKOŚCI ENERGII ELEKTRYCZNEJ NOWOŚCI FIRMY A-EBERLE TEL.: Przyczyna pomiaru Pomiar podstawowych wskaźników JEE zgodnie z normą EN i rozporządzeniem ministra gospodarki z dnia 4 maja 2012 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego Pomiary odbiorcze farm wiatrowych zgodnie z Instrukcją Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD) Roszczeniowe pomiary reklamacyjne zgłaszane przez odbiorców indywidualnych energii elektrycznej w stosunku do spółek dystrybucyjnych na złą jakość energii elektrycznej Pomiary wskaźników JEE zlecane przez zakłady przemysłowe z powodu strat ekonomicznych spowodowanych nieodpowiednimi parametrami napięcia zasilającego Pomiary podstawowych parametrów JEE na potrzeby obliczeń wymaganych przy doborze kompensacji mocy biernej Pomiary zlecane przez zakłady produkcyjne w celu optymalizacji kosztów zużycia energii Wymagania dla analizatora JEE zgodność z odpowiednimi normami i przepisami 1, 2, 3 ; posiadanie aktualnego świadectwa wzorcowania; raport powinien być generowany w nieedytowalnym formacie PDF (rys. 2). zgodność z odpowiednimi normami i przepisami 1, 2, 3 ; rekomendowane jest posiadanie aktualnego świadectwa wzorcowania; funkcja zmiany ustawień parametrów normy: percentyla z 95% na 99%, szybkich zmian napięcia, pomiaru zmian dywergencji lub gradientu dla napięcia i mocy itp.; jeśli analizator jest wyposażony w dodatkowe, przetwornikowe wejście do pomiaru parametrów fizycznych (prędkość wiatru, natężenie oświetlenia) jest to dodatkowy atut (rys. 1). zgodność z odpowiednimi normami i przepisami 1, 2, 3 ; rekomendowane jest posiadanie aktualnego świadectwa wzorcowania; funkcja umożliwiająca określenie źródła zakłóceń. PQ BOX 100 i PQ BOX 200 umożliwiają określenie problemu na podstawie porównania wzrostów lub spadków napięcia z migotaniem Pst i określenie kierunku, z którego zakłócenie pochodzi; pomiar kąta między referencyjnym kanałem napięcia 50 Hz, a poszczególnymi harmonicznymi w prądzie jednoznacznie determinuje źródło generowania harmonicznych (rys. 4). zgodność z odpowiednimi normami i przepisami 1, 2, 3 ; rekomendowane jest posiadanie aktualnego świadectwa wzorcowania; analizator powinien posiadać zaawansowane metody detekcji stanów nieustalonych i rejestracji przebiegów oscyloskopowych z możliwością rozkładu widmowego (FFT) (rys. 3). Umożliwia to znalezienie przyczyny problemu (rozruch silnika, zwarcie, doziemienie); możliwość ustawienia indywidualnych parametrów dla funkcji trigger (wyzwolenie) ułatwia identyfikację i późniejszą analizę przyczyny awarii. zgodność z odpowiednimi normami i przepisami 1, 2, 3 ; rekomendowane jest posiadanie aktualnego świadectwa wzorcowania; analizator dla określenia charakteru mocy biernej dla sygnałów odkształconych musi korzystać z teorii Fryzego. Analiza mocy biernej i jej charakteru jest możliwa tylko dla sygnału 50 Hz. PQ BOX 100 i 200 wykonują pomiary ponad 50 parametrów: mocy czynnej, biernej i pozornej; analiza FFT umożliwia szybkie wykrycie problemów z rezonansami w sieci zasilającej. najważniejszy jest pomiar umożliwiający określenie doboru odpowiedniej taryfy oraz określenie zużycia energii i zmniejszenie występowania pików poboru mocy (profil zużycia energii); możliwość identyfikacji źródła generowania mocy biernej i zakłóceń ułatwia wprowadzenie konkretnych rozwiązań; pomiar zapadów napięcia, przerw oraz przepięć zgodnie z normami 1, 3, włącznie z agregacją czasową, umożliwia wprowadzenie zaawansowanych systemów do kompensacji spadków napięcia, stabilizatorów napięcia oraz układów podtrzymujących zasilanie do mocy maks. 30 MVA. 1 norma EN rozporządzenie ministra gospodarki z dnia 4 maja 2012 roku w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego 3 norma EN-IEC dla urządzeń klasy A, potwierdzona przez zewnętrzne, niezależne laboratorium Ta funkcja gwarantuje uniwersalność analizatora i brak konieczności korzystania z innych przyrządów, przeznaczonych do konkretnych aplikacji. Niekiedy lokalne wymagania odnośnie JEE są inne niż określone w normach. Przykładem jest tu Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD), która wymaga od przyłączonych do sieci elektrowni wiatrowych (EW), np. aby współczynniki krótkookresowego (Pst) i długookresowego (Plt) migotania napięcia wynosiły: - Pst < 0,35 dla sieci 110 kv i Pst <0,45 dla sieci SN, - Plt < 0,25 dla sieci 110 kv i Plt <0,35 dla sieci SN. Oprogramowanie analizatora PQ BOX 100 i 200 umożliwia zmianę wszystkich parametrów wymienionych w IRiESD, tak aby były one dostosowane do wymagań zleceniodawcy pomiarów. IRiESD także wymusza na właścicielach EW między innymi, aby szybkie zmiany napięcia nie przekraczały 3% wartości Un, podczas gdy norma EN określa szybkie zmiany napięcia w przypadku odchyleń od napięcia nominalnego o 6%. Punkt IRiESD wymaga, aby parametry określone w punktach (szybkie zmiany napięcia), (wskaźniki Pst i Plt) oraz (zawartość harmonicznych do 50.) były spełnione przez 99% okresu 1 tygodnia, co wymaga korekty w ustawieniach percentyla dokonywanej w konfiguracji wspólnej. Analizatory jakości energii elektrycznej firmy A-EBERLE W ofercie ASTAT dostępne są analizatory jakości energii elektrycznej A-EBERLE: - PQ BOX 200 analizator przenośny, - PQ BOX 100 analizator przenośny, - PQI-DA/PQI-D analizatory stacjonarne. Parametry wspólne analizatorów: - jakość energii zgodnie z EN 50160, klasa A wg EN-IEC , certyfikacja PSL, MICROLAB, - próbkowanie 10,24 khz (PQ BOX khz), - przetwornik pomiarowy 24-bitowy, - kanały pomiarowe: 4-prądowe, 5-napięciowych (PQ BOX prądowych), - pomiar stanów nieustalonych 10,24 khz (PQ BOX MHz 10 kv p-p), - pomiar źródła zakłócenia dla harmonicznych i migotania, - pomiar harmonicznych do 2,5 khz (PQ BOX 200 do 20 khz), - zasilanie AC / DC, akumulator, UPS, - komunikacja: USB, RS 232, GPRS, Ethernet TCP/IP, - pomiar równoległy ponad 2000 parametrów (PQ BOX 200 ponad parametrów), - oprogramowanie: WinPQ, eksport danych do formatów: PQ-DIF, COMTRADE, EXCEL, TEXT, WORD, PDF.

40 40 MULTIMETRY I TESTERY FIRMY GOSSEN METRAWATT TEL.: METRAHIT CAL - MULTIFUNKCJONALNY KALIBRATOR DLA AUTOMATYKÓW METRAHIT CAL przeznaczony jest do generowania i symulacji szerokiego zakresu wielkości elektrycznych, a także w swym zakresie możliwości zawiera 10 różnych termopar i 4 czujniki rezystancyjne. Wybitna dokładność i nowoczesny design czyni METRAHIT CAL doskonałym narzędziem w terenie, jak i w laboratorium. 18 funkcji kalibratora: - symulator funkcji dla napięcia, rezystancji i częstotliwości [1 Hz Hz], - źródło dla sygnału w zakresie ma / mv V / C / F (Pt 100 / 1 000, Ni100 / 1 000, termopary: J, L, T, U, K, E, S, R, B, N) / Ω, - symulator temperatury dla termometrów rezystancyjnych i termopar, - bardzo łatwa i prosta nastawa wartości dzięki bardzo funkcjonalnym przyciskom, - funkcje rampy i interwału. Możliwość generacji różnych wartości w określonym czasie poprzez automatyczną sekwencję, - interfejs IrDA dla komunikacji z komputerem PC (IR-USB adapter i oprogramowanie dostępne w opcji). Oznaczenie Wersja Cena [PLN] METRAHIT CAL M244A 4 200,00 METRAHIT OUTDOOR Ekstremalnie inny od pozostałych. Multimetr cyfrowy z pomiarem TRMS. Wysoki stopień szczelności i odporności na wilgoć, zabrudzenia czy wysokie temperatury. OUTDOOR został specjalnie zaprojektowany i wykonany, by stawić czoła ekstremalnym warunkom środowiskowym. - specjalnie wzmocniona obudowa odporna na wstrząsy, - specyficzny i wyróżniający kolor piaskowca, - wysoki poziom ochrony - IP65, - opatentowany system blokady gniazd. METRAHIT ISO Multimetr cyfrowy z funkcją testu rezystancji izolacji do 1 kv DC, wyświetlacz 4¾ cyfry, pomiar TRMS. - test rezystancji izolacji napięciami: 50 V, 100 V, 250 V, 500 V, V, - multimetr z funkcjami bazowymi (V, Ω, F, Hz), - pomiary TRMS: TRMS AC / AC + DC dla prądu (pasmo 10 khz) / napięcia (pasmo do 100 khz), - pomiary prądu przy użyciu cęg; nastawialna przekładnia w zakresach 1 mv: 1 ma do 1 mv: 1 A, - precyzyjny pomiar temperatury C lub F, dla czujników Pt 100 / Pt i termopar typu K, - test diody (IK = 1 ma, Uflow do 5,1 V), - wyświetlacz: 4¾ miejsc, cyfr, możliwość podświetlenia wyniku, - sygnały akustyczne przy zbyt wysokim, groźnym napięciu lub przekroczenia zakresu, - pamięć min - max. Oznaczenie Wersja Cena [PLN] Metrahit ISO M246B 2 850,00 METRAHIT TECH - MULTIMETR NIE TYLKO DLA INŻYNIERA Wyświetlacz 4½ miejsc, rozdzielczość: cyfr. Cyfrowy pomiar TRMS. Multimetr TECH szczególnie znalazł zastosowanie w przemyśle chemicznym czy spożywczym w procesach technologicznych. - napięcia przemienne TRMS napięcia stałe AC + DC, - prądy przemienne TRMS prądy stałe AC + DC prąd TRMS, - częstotliwość, - pomiar temperatury poprzez termoparę typ K, - pojemność - test ciągłości - test diody - rezystancja, - dodatkowo dostępne przekładnie do zastosowania zewnętrznych cęg do pomiaru prądu z wyjściem prądowym lub napięciowym, - dodatkowo funkcja filtru i pomiar napięcia z niską impedancją wejściową (przydatne podczas pomiarów napięcia za falownikami), - dostarczany z certyfikatem kalibracji DKD. Oznaczenie Wersja Cena [PLN] Metrahit Outdoor M240O 2 220,00 Oznaczenie Wersja Cena [PLN] Metrahit TECH M243E 1 720,00 TESTERY BEZPIECZEŃSTWA MASZYN, TRANSFORMATORÓW, SILNIKÓW ELEKTRYCZNYCH ORAZ UZWOJEŃ Testery MTC2 występują w formie stacjonarnej jak i przenośnej, można je przystosować do zabudowy w szafie 19 calowej, a na specjalne zamówienie mogą także być wykonane w wersji bezpiecznej przenośnej walizki. Przy pomocy tych testerów możemy wykonać następujące testy: - surge test test uzwojeń napięciem udarowym, możliwe nastawy napięć 6 kv, 12 kv, 15 kv, 24 kv i 30 kv, czasy narostu do wymienionych wartości są super szybkie i wynoszą nawet 15 ns. Przy testach wysokim napięciem możliwe jest wykonanie pomiaru wyładowań niezupełnych, które mogą być mierzalne i obrazowane w trwałym zapisie graficznym. Ten innowacyjny test umożliwia w bardzo szybki sposób wykonanie analizy konkretnej cewki pod względem jakości izolacji, zwarć zwojowych, zwarć do korpusu, zwarć międzyzwojowych, różnicy w ilości zwojów, weryfikacji połączeń początków cewki z końcami, itd., - pomiar niskich rezystancji uzwojeń metodą mostka, wykorzystując zaciski Kelvina i prąd testu do 4 A z opcją kompensacji temperatury otoczenia, - test rezystancji izolacji napięciami dowolnie programowalnymi do zakresu np.: 15 kv DC, z nastawą czasu narostu do wartości maksymalnej [RAMP Time], z możliwością obserwacji prądu upływu i zapisu graficznego: prądu, napięcia i rezystancji w funkcji czasu, - test wysokim napięciem przemiennym wytrzymałości izolacji, 6 kv AC przy prądzie 100 ma i mocy 500 VA.

41 PRZENOŚNE ANALIZATORY JAKOŚCI ENERGII ELEKTRYCZNEJ TEL.: ANALIZATOR JAKOŚCI ENERGII MAVOWATT 30-8 wejść pomiarowych, 4 dla napięcia (różnicowe), - 4 wejścia dla prądu (poprzez przekładnik), - pomiary w sieciach o częstotliwości 50, 60 i 16 2/3 Hz, - pamięć danych na karcie compact flash, pamięć karty do 32 GB, - zasilanie: poprzez ładowarkę: 90 do 264 V / 47 do 63 Hz, poprzez akumulatorki do 3 godzin. zawartość dostawy: - analizator Jakości Energii, - zestaw przewodów pomiarowych, - akumulatorki i ładowarka, - 4 GB compact flash karta, - certyfikat kalibracji, - oprogramowanie DranView 6 Pro, - skrócona wersja obsługi, - futerał. 41 Oznaczenie Nr artykułu Cena [PLN] MAVOWATT 30 M817A ,00 METRAFLEX 3001XL Z207H 1 160,00 METRAFLEX 3003XL Z207I 2 400,00 DRANFLEX 300MH Z207N 1 340,00 METRAHIT ULTRA METRAHIT METRAHIT CAL METRAHIT ISO SECULIFE HIT OUTDOOR METRAHIT TECH Wysokiej jakości, precyzyjne multimetry cyfrowe METRAHIT posiadają cechy pomiarowe niedoścignione przez innych producentów. Z rozdzielczością cyfr i błędem podstawowym na poziomie 0,05%, przyrządy pomiarowe firmy Gossen Metrawatt prezentują się jako trwałe i skuteczne nawet w trudnych warunkach przemysłowych. Ergonomiczna budowa zapewnia maksymalny komfort i bezpieczeństwo zastosowania. Są one idealnie dostosowane do pomiarów w przemyśle, telekomunikacji, laboratoriach, a także w trudnych warunkach otoczenia. Ich uniwersalność jest wzorem dla innych. TYP NR KATALOGOWY CENA [PLN] METRAHIT ULTRA M248B 3 020,00 METRAHIT CAL M244A 4 200,00 METRAHIT ISO M246B 2 850,00 METRAHIT OUTDOR M240O 2 220,00 SECULIFE HIT M687A 2 600,00 METRAHIT TECH M243E 1 720,00 METRAHIT ENERGY M249A 3 480,00 POBIERZ APLIKACJĘ NA SWOJEGO ANDROIDA MIERZ METRAHITEM ULTRA I ARCHIWIZUJ DANE W SWOIM SMARTFONIE!

42 42 KOMPAKTOWE UKŁADY PRZEKŁADNIKÓW PRĄDOWO NAPIĘCIOWYCH SN FIRMY SADTEM TEL.: Przekładniki firmy SADTEM mogą być zamontowane w każdej pozycji i używane w bardzo szerokim zakresie temperatur (-50 C +80 C). Przekładniki te charakteryzują się bardzo dużą wytrzymałością na wyładowania elektryczne oraz na ekstremalne warunki pogodowe (deszcz, śnieg, sól, lód, mgła). Podstawa montażowa, wyprodukowana ze stali galwanizowanej, wchodzi w skład standardowego wyposażenia. Wyspecjalizowany proces produkcji i wykorzystanie izolacji żywicznej pozwala zredukować wielkość oraz masę przekładnika (OCF24-1 ok.18 kg) i jednocześnie zapewnić doskonałą wytrzymałość dielektryczną. NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE OCF24-1 NAPOWIETRZNE PRZEKŁADNIKI NAPIĘCIOWE YE6 Napięcie izolacji 7,2 52 kv Częstotliwość 50 Hz lub 60 Hz Prąd zwarciowy do 500 x In Stały współczynnik przeciążenia prądowego 1,0 Prąd pierwotny A Prąd wtórny 5 A lub 1 A Liczba rdzeni od 1 do 4 Dokładność kl. 0,2 s kl. 3 Do zabezpieczeń kl. 5P5 kl. 10P20 Napięcie izolacji Częstotliwość Połączenia Napięcie pierwotne Napięcie wtórne 7,2 52 kv 50 Hz lub 60 Hz faza ziemia faza faza / 3 V / 3 V V V 100 / 3 V, 110 / 3 V 100 V, 110 V, 220 V Dokładność pomiarowa 20 VA kl. 0,2 300 VA kl. 1 do zabezpieczeń 15 VA kl. 3P 100 VA kl. 5P Współczynnik napięciowy dla przekładników faza ziemia Współczynnik napięciowy dla wszystkich typów 1,5 Un 30 s p.n. uziemiony 1,9 Un 30 s p.n. z impedancją 1,9 Un 8 h p.n. izolowany 1,2 Un ciągłe UWAGA! Posiadamy świadectwa wzorcowania Okręgowego Urzędu Miar na życzenie klienta!

43 PRZEKŁADNIKI PRĄDOWE SN FIRMY SADTEM TEL.: WNĘTRZOWE PRZEKŁADNIKI PRĄDOWE ŚREDNIEGO NAPIĘCIA NAPOWIETRZNE PRZEKŁADNIKI PRĄDOWE ŚREDNIEGO NAPIĘCIA Napięcie izolacji od 7,2 kv do 36 kv Częstotliwość 50 Hz lub 60 Hz Prąd termiczny do x prąd pierwotny Prąd pierwotny do A Prąd wtórny 5 A lub 1 A Ilość rdzeni od 1 do 3 Klasa dokładności (uzwojenia pomiarowe) 0,2 s; 0,2; 0,5 s; 0,5; 1; 3 Klasa dokładności (uzwojenia do zabezpieczeń) od 5P5 do 5P30 Napięcie izolacji od 0,6 kv do 1,2 kv Częstotliwość 50 Hz lub 60 Hz Prąd pierwotny do A Prąd wtórny 5 A lub 1 A Ilość rdzeni od 1 do 3 Klasa dokładności (uzwojenia pomiarowe) 0,2 s; 0,2; 0,5 s; 0,5; 1; 3 Klasa dokładności (uzwojenia do zabezpieczeń) od 5P5 do 5P30 WNĘTRZOWE PRZEKŁADNIKI NAPIĘCIOWE ŚREDNIEGO NAPIĘCIA KOMPAKTOWE UKŁADY PRZEKŁADNIKÓW PRĄDOWO-NAPIĘCIOWYCH Napięcie izolacji Częstotliwość przekładnik jednobiegunowy od 7,2 kv do 36 kv 50 Hz lub 60 Hz przekładnik dwubiegunowy Napięcie pierwotne / 3 V do / 3 V V do V Napięcie wtórne 100 / 3 V, 110 / 3 V 100 V, 110 V, 220 V Klasa dokładności do 15 VA kl. 0,2 (uzwojenie pomiarowe) do 300 VA kl. 1 Klasa dokładności do 15 VA kl. 3P (uzwojenia do zabezpieczeń) do 100 VA kl. 6P Napięcie izolacji BIL Prąd zwarcia krótkotrwałego dla: A połączenie gwiazdowe A połączenie skręcane A połączenie skręcane Prąd pierwotny / wtórny Napięcie pierwotne/ wtórne Dokładność przekładników prądowych - pomiarowych - przekaźnikowych 7,2 kv - 24 kv 10 kv kv do 15 ka 1s do 28 ka 1s do 50 ka 1s 10 A do 600 A / 5 A lub 1 A Do 22 / V3 / 100 / V3 lub 110 / V3 15 VA kl. 0,2 (s) 30 VA do 15 VA 5P20 Dokładność przekładników napięciowych 30 VA kl. 0,2 50 VA kl. 0,5 Waga 257 kg

44 44 KOMPENSACJA PRĄDÓW ZIEMNO ZWARCIOWYCH I LOKALIZACJA ZWARĆ DOZIEMNYCH FIRMY EGE TEL.: CEWKI PETERSENA - PŁYNNIE REGULOWANE (PRACA DO 2 GODZ.) Urządzenie zespołu kompensacyjnego, kompensujące reaktancje pojemnościową sieci Sn, współpracujące z transformatorem uziemiającym i automatyką elektroenergetyczną. Właściwości: - zakres regulacji prądu: od 10% do 100% In, - napięcie sieci: 6 kv do 110 kv, - zakres mocy: do kva dla pracy krótkoterminowej (2 godz). Co zrobić w przypadku doziemień trwałych i przemijających w liniach Sn? Rozwiązanie z cewką uziemiającą Petersena wydaje się gwarantować najwyższy poziom odporności zarówno na zjawiska przemijające, jak i ciągłe, zapewniając techniczną możliwość bezprzerwowego dostarczania energii elektrycznej nawet podczas nieprzemijających jednofazowych zwarć doziemnych. Do charakterystycznych efektów tego rozwiązania należy płynnie narastająca stabilizacja amplitudy napięć po ustąpieniu zwarcia, szczególnie odczuwalna przy zwarciach wielokrotnie powtarzających się. Indukcyjność cewki musi być jednak tak dobrana, aby cały układ był skompensowany (dostrojony), a mówiąc językiem zabezpieczeniowców - aby prąd pojemnościowy linii był zrównoważony prądem indukcyjnym cewki. Cewka nadążna rozwiązuje również problemy ochrony przeciwporażeniowej w GPZ oraz problemy niepotrzebnych wyłączeń odbiorców energii elektrycznej. Cena na zapytanie Typ Moc [kva] min max a-eberle Prąd max [A] dla napięć: dla Up = 21,00 [kv] dla Up = 15,75 [kv] Masa [kg] ZTC ASR ASR ASR ASR ASR ASR ASR ASR ASR REGULATOR REG-DP(A) - DO AUTOMATYCZNEJ KOMPENSACJI PRĄDÓW ZIEMNO-ZWARCIOWYCH Regulator cyfrowy REG-DP(A) jest częścią regulacyjną zespołu kompensacyjnego współpracującego z obwodami wtórnymi, pierwotnymi i elementami telemechaniki w liniach Sn. Właściwości: - regulacja klasyczna UO > 0,2 V i z dodatkowym wymuszeniem prądów (CIF), UO < 0,2 V, - współpraca z dodatkową cewką stałą, - panel LCD do nastaw i podglądu parametrów, - rejestracja przebiegu zmian parametrów, - analizy statystyczne regulacji i zdarzeń, - praca równoległa, - współpraca z przekaźnikami ziemno-zwarciowymi EOR-D, - rozwiązania sprawdzone w Europie i na świecie. a-eberle Współpraca z systemem REGSys i SCADA: - IEC 61850, IEC , -103, -104, - DNP 3.0, Modbus RTU, SPABUS, - Lon-Works, Profi bus-dp. - do 4 portów RS-232, RS-485, E-LAN Cena na zapytanie

45 DŁAWIKI DO KOMPENSACJI MOCY BIERNEJ TEL.: TKFC +TRÓJFAZOWY DŁAWIK DO KOMPENSACJI MOCY BIERNEJ Wraz z rozwojem odnawialnych źródeł energii (w szczególności fermy wiatrowe) kompensacja mocy biernej za pomocą dławików nabiera większego znaczenia. Dławiki trójfazowe projektowane są dla stałych wartości mocy biernej. Standardowe wykonania dławików kompensacyjnych - napięcie sieci 6, 10, 15, 20, 35 kv, - moc do kva, - grupa połączeń Y lub YN. Wykonanie dławika: hermetyczne, konserwator oraz osuszacz. TRANSFORMATORY UZIEMIAJĄCE - ETR Transformatory uziemiające ETR są stosowane do wytworzenia sztucznego węzła w dystrybucyjnych sieciach elektrycznych: Parametry typowe transformatora ziemnego ETR: - sieci 6, 10, 15, 20, 35 kv, - moc nominalna od 200 do kva, - podłączenia uzwojenia ZN, ZNyn 11 lub inny wariant na podstawie życzenia klienta. Typowy transformator uziemiający ETR jest umieszczony w zbiorniku falistym i jest uszczelniony hermetycznie. Mniejsze zbiorniczki faliste są cynkowane żarowo i pomalowane (jeśli to jest wymagane). Typowym odcieniem kolorystycznym jest RAL Większe zbiorniki są pomalowane farbą cynkową. Rodzaje przelotek: przelotki porcelanowe DIN lub EN, kablowe przelotki konektorowe Euromold lub Connex. Temperatura oleju transformatora jest monitorowana przez termometr. Typowymi olejami transformatorowymi stosowanymi w transformatorach uziemiających ETR są Shell Diala D lub Nynas Lyra X. Ucha przeznaczone do podnoszenia całego transformatora są umieszczone na pokrywie lub na ścianach zbiornika pod pokrywą (większe transformatory ziemne). Transformatory uziemiające ZNyn są wyposażone w bezobciążeniowy przełącznik odgałęzień, zakupowany u najbardziej renomowanych producentów. Transformatory ziemne ETR są wyposażone w wypustowy zawór oleju umieszczony w dolnej części transformatora. Jeśli to jest wymagane to transformator może być wyposażony w dwukierunkowe kółka obrotowe. Tabela. 1 Parametry podstawowe wybranych transformatorów uziemiających ETR(ZN-DB): MOC NOMINALNA WYSOKOŚĆ GŁĘBOKOŚĆ SZEROKOŚĆ WAGA OLEJU CIĘŻAR CAŁKOWITY Napięcie nominalne sieci 10, 11 kv Napięcie nominalne sieci 20, 21, 22 kv ТYP [кv А] [mm] [mm] [mm] [kg] [kg] ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR ETR a [mm] b [mm]

46 46 PRZEKAŹNIKOWE MODUŁY SPRZĘGAJĄCE FIRMY FINDER TEL.: OFERTA PRZEKAŹNIKÓW ELEKTROMAGNETYCZNYCH FINDER Finder najważniejsza europejska firma z zakresu rozwoju, produkcji i sprzedaży przekaźników elektromagnetycznych, czasowych, nadzorczych i przekaźników instalacyjnych z siedzibą w północnych Włoszech, w Almese. Posiada 20 oddziałów w Europie, Ameryce i Azji oraz 60 przedstawicielstw na świecie. Jakość produktów jest odzwierciedleniem bliskiego kontaktu z klientami. Aby dostać katalog produktów w formie drukowanej zadzwoń Tel SERIA 22 - STYCZNIKI MODUŁOWE - budowa modułowa szerokość 17,5 mm i 35 mm, - wykonanie 2- i 4-polowe, - prąd znamionowy zestyków 25 A 250 V AC, - wskaźnik zadziałania mechaniczny i LED, - przełącznik na obudowie ON-AUTO-OFF, - dodatkowe styki pomocnicze, - uniwersalne napięcia cewki AC / DC. Typ Seria 22 opis SERIA 12 - NOWE ZEGARY STERUJĄCE Elektroniczny zegar sterujący (wygląd analogowego) dzienny / tygodniowy - minimalny czas nastawy 30 min, - prosta konfiguracja programowania dziennego i tygodniowego Cyfrowy zegar astronomiczny - program ASTRO kalkulacja wschodów i zachodów słońca na podstawie daty, czasu i współrzędnych, - łatwa nastawa współrzędnych dla większości Europejskich państw na podstawie kodu pocztowego. Typ Stycznik modułowy 2Z 25 A, funkcja Auto-On-Off, 24 V AC / DC Stycznik modułowy 2Z 25 A, funkcja Auto-On-Off, 230 V AC / DC Stycznik modułowy 4Z 25 A, funkcja Auto-On-Off, 24 V AC / DC Stycznik modułowy 4Z 25 A, funkcja Auto-On-Off, 230 V AC / DC Styk pomocniczy do 22 1 zwierny + 1 rozwierny Seria 12 opis SERIA 58 - PRZEKAŹNIKOWE MODUŁY SPRZĘGAJĄCE - przekaźniki 4-stykowe, - wskaźnik zadziałania mechaniczny i LED, - zestyk 4P 7 A 250 V, - gniazda śrubowe, - montaż na szynę DIN. Programator tygodniowy / dobowy elektroniczny, 1P, 230 V AC, obudowa modułowa 2S Zegar astronomiczny 1P 16 A 230 V AC, obudowa modułowa 2S Zegar astronomiczny 2CO 16 A 230 V AC, obudowa modułowa 2S Cena [PLN] 76,50 76,50 105,06 105,06 49,98 Cena [PLN] 166,77 206,50 348,84 SERIA 39 MASTER MODUŁOWYCH PRZEKAŹNIKÓW - wąskoprofilowy moduł przekaźnikowy (szer. 6,2 mm), - zaciski śrubowe z dodatkowym podejściem dla opcji Master INPUT i OUTPUT, - redukcja złączy w instalacji, oszczędność miejsca, - MasterPLUS wyposażony w zabezpieczenia wyjścia przekaźnikowego (bezp. cylindryczny 5 x 20), - moduł zbiorczy do bezpośredniego połączenia z PLC do 8 przekaźników, - montaż na szynie DIN. Typ Seria 39 opis SERIA 4C - PRZEKAŹNIKOWE MODUŁY SPRZĘGAJĄCE - przekaźniki jedno- i dwustykowe, - wskaźnik zadziałania mechaniczny i LED, - zestyk 1P 16 A, 2P 8 A, - gniazda śrubowe i sprężynowe, - montaż na szynę DIN. Przekaźnikowy moduł sprzęgający 6,2 mm MasterPLUS, 1P 6 A 24 V AC/DC Przekaźnikowy moduł sprzęgający 6,2 mm MasterPLUS, 1P 6 A V AC Przekaźnikowy moduł sprzęgający 6,2 mm MasterPLUS, 1P 6 A 220 V DC Przekaźnikowy moduł sprzęgający 6,2 mm MasterPLUS wykonanie do LINII DŁUGICH, 1P 6 A V AC Przekaźnikowy moduł sprzęgający 6,2 mm MasterOUTPUT,1P 6 A 24 V AC / DC Przekaźnikowy moduł sprzęgający 6,2 mm MasterOUTPUT,1P 6 A V AC Przekaźnikowy moduł sprzęgający 6,2 mm MasterTIMER przekaźnik czasowy wielofunkcyjny 1P 6 A 24 V AC / DC Mostek grzebieniowy do łączenia zacisków A1 lub A2 max. 16 gniazd; niebieski Moduł bezpiecznikowy wymienny dla wkładek cylindrycznych 5 x 20 mm MasterADAPER element do łączenia modułów serii 39 z PLC za pomocą płaskiej taśmy (14 przewodowej) Cena [PLN] 36,21 53,55 50,49 66,81 36,72 54,06 132,60 9,25 11,25 97,92 Typ Seria 58 opis Przekaźnikowy moduł sprzęgający 4P 7 A 24 V DC zaciski śrubowe Przekaźnikowy moduł sprzęgający 4P 7 A 24 V AC zaciski śrubowe Przekaźnikowy moduł sprzęgający 4P 7 A 230 V AC zaciski śrubowe Cena [PLN] 38,41 39,79 41,10 Typ 4C C C C Seria 4C opis Przekaźnikowy moduł sprzęgający 1P 16 A 24 V DC zaciski śrubowe Przekaźnikowy moduł sprzęgający 2P 8 A 24 V DC zaciski śrubowe Przekaźnikowy moduł sprzęgający 1P 16 A 230 V AC zaciski śrubowe Przekaźnikowy moduł sprzęgający 2P 8 A 230 V AC zaciski śrubowe Cena [PLN] 31,24 34,19 41,34 44,75

47 STYCZNIKI FIRMY BENEDICT TEL.: K3-K - STYCZNIKI KONDENSATOROWE - styczniki kondensatorowe od 12,5 kvar do 100 kvar, - styczniki wyposażone w styki szybkie oraz rezystory tłumiące, - małe gabaryty. K3Y- UKŁADY GWIAZDA-TRÓJKĄT - gotowe układy rozruchowe gwiazda-trójkąt do bezpośredniego montażu, - układy do 160 kw, - mocowanie na szynie TS35, - układ bez przekaźnika termicznego. Opis Typ K3-K Cena [PLN] Stycznik kondensatorowy 12,5 kvar / 18 A / 230 V AC / 1Z K3-18NK ,70 Stycznik kondensatorowy 12,5 kvar / 18 A / 230 V AC / 1R K3-18NK ,70 Stycznik kondensatorowy 20 kvar / 24 A / 230 V AC /- K3-24K ,50 Stycznik kondensatorowy 25 kvar / 32 A / 230 V AC /- K3-32K ,00 Stycznik kondensatorowy 33,3 VAr / 50 A / 230 V AC /- K3-50K ,36 Stycznik kondensatorowy 50 kvar / 62 A / 230 V AC / - K3-62K ,15 Stycznik kondensatorowy 75 kvar / 74 A / 230 V AC / - K3-74K ,52 Stycznik kondensatorowy 80 kvar / 90 A / 230 V AC / - K3-90K ,16 Stycznik kondensatorowy 100 kvar / 115 A / 230 V AC / - K3-115K ,51 K3 - STYCZNIKI SILNIKOWE - styczniki przemysłowe od 4 kw do 680 kw, - niewiekie gabaryty stycznika 11 kw tylko 45 mm szerokości, - styki pomocnicze pojedyncze NO i NC dopinane na czoło stycznika, - szeroki zakres temperatur pracy -40 C do +90 C bez redukcji obciążenia AC3. Cena Opis Typ K3Y [PLN] Układ rozruchowy Gwiazda-Trójkąt 7,5 kw / 16 A / 230 V AC K3Y ,78 Układ rozruchowy Gwiazda-Trójkąt 15 kw / 30 A / 230 V AC K3Y ,36 Układ rozruchowy Gwiazda-Trójkąt 22 kw / 45 A / 230 V AC K3Y ,79 Układ rozruchowy Gwiazda-Trójkąt 30 kw / 60 A / 230 V AC K3Y ,32 Układ rozruchowy Gwiazda-Trójkąt 45 kw / 85 A / 230 V AC K3Y ,51 LS - ROZŁĄCZNIKI STAŁOPRĄDOWE DO UKŁADÓW FOTOWOLTAIKI - wysoka zdolność łączeniowa DC: V DC / 32 A, - kompaktowa konstrukcja, - najwyższa niezawodność styków, - samoczyszczące i odporne na drgania styki. Opis Stycznik 3Z / 4 kw / 10 A styk pomocniczy 1Z, cewka 230 V AC Stycznik 3Z / 5,5 kw / 10 A styk pomocniczy 1Z, cewka 230 V AC Stycznik 3Z / 7,5 kw / 10 A styk pomocniczy 1Z, cewka 230 V AC Stycznik 3Z / 11 kw / 10 A styk pomocniczy 1Z, cewka 230 V AC Typ K3 Cena [PLN] K3-10ND ,69 K3-14ND ,28 K3-18ND ,88 K3-22ND ,21 Styk pomocniczy 1Z do stycznika K3 HN10 7,68 Styk pomocniczy 1R do stycznika K3 HN01 7,68 Opis Typ LS Cena [PLN] Rozłącznik stałoprądowy 2P / 16 A-600 V DC / 9 A V DC LS16 SMA A2 127,53 Rozłącznik stałoprądowy 2P / 25 A-600 V DC / 11 A V DC LS25 SMA A2 141,62 Rozłącznik stałoprądowy 2P / 32 A-600 V DC / 13 A V DC LS32 SMA A2 166,68 Rozłącznik stałoprądowy 4P / 16 A-600 V DC / 9 A V DC LS16 SMA A4 143,19 Rozłącznik stałoprądowy 4P / 25 A-600 V DC / 11 A V DC LS25 SMA A4 177,53 Rozłącznik stałoprądowy 4P / 32 A-600 V DC / 13 A V DC LS32 SMA A4 207,00 PRZYCISKI

48 OFERTA FIRMY ASTAT Z ZAKRESU PRZENOŚNE SYSTEMY OŚWIETLENIOWE FIRMY AUTOMATYKI PELI TM TEL.: 61 SZAFY I OBUDOWY OBUDOWY OBUDOWY Z POLIESTRU WZMOCNIONEGO DŁAWNICE I WĘŻE OCHRONNE WŁÓKNEM SZKLANYM ZŁĄCZKI KORYTKA KABLOWE SZYNY DIN OZNACZNIKI KABLOWE WENTYLATORY GRZAŁKI TERMOSTATY URZĄDZENIA KLIMATYZACYJNE PRZEKAŹNIKI PRZEMYSŁOWE PRZEKAŹNIKI CZASOWE I NADZORCZE MODUŁY SPRZĘGAJĄCE DRUKARKI DO OZNACZEŃ KABLI I PRZEWODÓW STYCZNIKI STYCZNIKI DO UKŁADU WYŁĄCZNIKI STYCZNIKI SILNIKOWE GWIAZDA-TRÓJKĄT SILNIKOWE MODUŁOWE I TERMICZNE
