1 P01 Uniwersalny wyświetlacz cyfrowy Programowalny sygnał wejściowy BAU200 Uniwersalny jednokanałowy wyświetlacz cyfrowy Przystosowany do montażu na elewacji szafy sterowniczej Z wyświetlaczem LED Sygnał wejściowy (rodzaj sygnału i zakres pomiarowy) ustawiany przy pomocy przycisków Do wszystkich czujników Siemens Building Technologies (LG-Ni 1000, T1, Pt 100, Pt 1000, 0 10 V) Analogowy sygnał wyjściowy 0 10 V Nominalne napięcie zasilania 24 V AC, 50/60 Hz Zastosowanie Uniwersalny wyświetlacz cyfrowy BAU200 jest przystosowany do montażu na elewacji lub drzwiach szafy sterowniczej. Można go zaprogramować do wykorzystania z szeroką gamą sygnałów wejściowych. CE1N5312pl Building Technologies

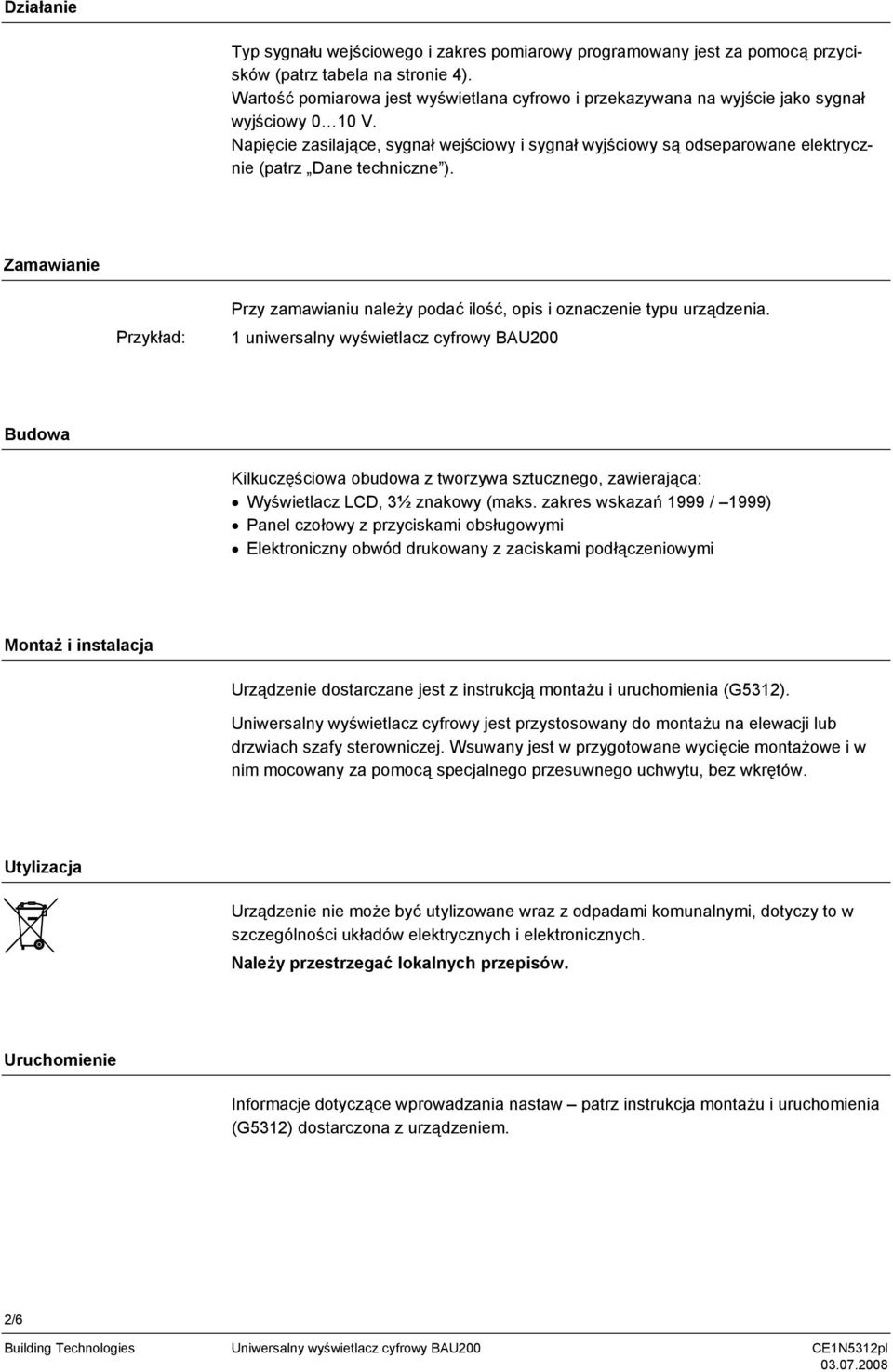

2 Działanie Typ sygnału wejściowego i zakres pomiarowy programowany jest za pomocą przycisków (patrz tabela na stronie 4). Wartość pomiarowa jest wyświetlana cyfrowo i przekazywana na wyjście jako sygnał wyjściowy 0 10 V. Napięcie zasilające, sygnał wejściowy i sygnał wyjściowy są odseparowane elektrycznie (patrz Dane techniczne ). Zamawianie Przykład: Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia. 1 uniwersalny wyświetlacz cyfrowy BAU200 Budowa Kilkuczęściowa obudowa z tworzywa sztucznego, zawierająca: Wyświetlacz LCD, 3½ znakowy (maks. zakres wskazań 1999 / 1999) Panel czołowy z przyciskami obsługowymi Elektroniczny obwód drukowany z zaciskami podłączeniowymi Montaż i instalacja Urządzenie dostarczane jest z instrukcją montażu i uruchomienia (G5312). Uniwersalny wyświetlacz cyfrowy jest przystosowany do montażu na elewacji lub drzwiach szafy sterowniczej. Wsuwany jest w przygotowane wycięcie montażowe i w nim mocowany za pomocą specjalnego przesuwnego uchwytu, bez wkrętów. Utylizacja Urządzenie nie może być utylizowane wraz z odpadami komunalnymi, dotyczy to w szczególności układów elektrycznych i elektronicznych. Należy przestrzegać lokalnych przepisów. Uruchomienie Informacje dotyczące wprowadzania nastaw patrz instrukcja montażu i uruchomienia (G5312) dostarczona z urządzeniem. 2/6

3 Dane techniczne Zasilanie Wejścia Wyjścia Wyświetlacz Warunki środowiskowe Standardy Dane ogólne Waga Napięcie zasilania 24 V AC, 50/60 Hz Maks. tolerancja napięcia ± 20 % Pobór mocy 8 VA (4 W) Zewnętrzny bezpiecznik T 1,6 A Wejście pomiarowe Odizolowane elektrycznie od napięcia zasilania i od wyjścia Wejście 0 10 V DC Rezystancja wejściowa 200 kω Dokładność 0 5 V: ± (0,02 V + 3 cyfry) Dokładność 5 10 V: ± (0,02 V + 2 cyfry) Przekroczenie napięcia maks. 50 V Czujnik rezystancyjny (2-żyłowy) LG-Ni 1000, Pt 1000, Pt 100, T1 Korekcja czujnika C / F Prąd pomiarowy 800 µa Dokładność ± (0,5% wskazania + 5 cyfr) Przekroczenie napięcia maks. 5 V Kable pomiarowe Standardowy kabel, maks. 300 m (ekranowany w przypadku silnych pól elektromagnetycznych) Wyjście analogowe 0 10 V DC Odizolowane elektrycznie od napięcia zasilania i od wejścia Obciążenie 10 kω Dokładność ± 0,2% (± 20 mv) Wyświetlacz Cyfrowy, 3½ znakowy, ze znakiem. Wyświetlane jednostki można oznaczyć za pomocą dostarczonych nalepek Sygnalizacja przepełnienia Przekroczenie zakresu o < ± 20% Wskazanie wartości, migające z częstością 2 Hz Przerwa na wejściu Wskazanie EEE, migające z częstością 2 Hz (przekroczenie zakresu o > +20%) Zwarcie na wejściu Wskazanie EEE, migające z częstością 2 Hz (przekroczenie zakresu o > 20%) Praca wg IEC Warunki klimatyczne klasa 3K5 Temperatura (obudowa i elektronika) C Transport Warunki klimatyczne Temperatura wg IEC klasa 2K C Bezpieczeństwo wyrobu Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych EN Zgodność elektromagnetyczna Do zastosowania w środowiskach przemysłowych i mieszkalnych Odporność Emisje Domowe i budynkowe systemy elektroniczne (HBES) EN EN EN Zgodność Dyrektywa EMC Dyrektywa dot. niskich napięć 2004/108/EG 2006/95/EG Połączenie elektryczne 12 zacisków śrubowych 2,5 mm 2 Stopień ochrony wg IEC 529 IP50 (montaż w szafie), IP20 (zaciski) Położenie dowolne Obsługa niewymagana Waga (z opakowaniem) 0,340 kg Izolacja elektryczna Wejścia pomiarowe Wyjście analogowe Zasilanie 24 VAC (zaciski 1 6) (zaciski 8, 9) (zaciski 14, 16) Wejścia pomiarowe 500 V 4 kv Wyjście analogowe 500 V 4 kv Zasilanie 24 VAC 4 kv 4 kv 3/6

4 Wybieralne zakresy LG-Ni V zakres od do jedn. zakres od do jedn C C C C C C C C C C C C F C F F F F F F F F F F F T F zakres od do jedn % C % C % F ppm F V W/m2 Pt m/s zakres od do jedn m/s C m/s C Pa C Pa F Pa F Pa F Pa Pa Pt Pa zakres od do jedn Pa C Pa C Pa C Pa F mbar F mbar F mbar mbar mbar mbar bar bar bar bar bar bar bar bar bar bar 4/6

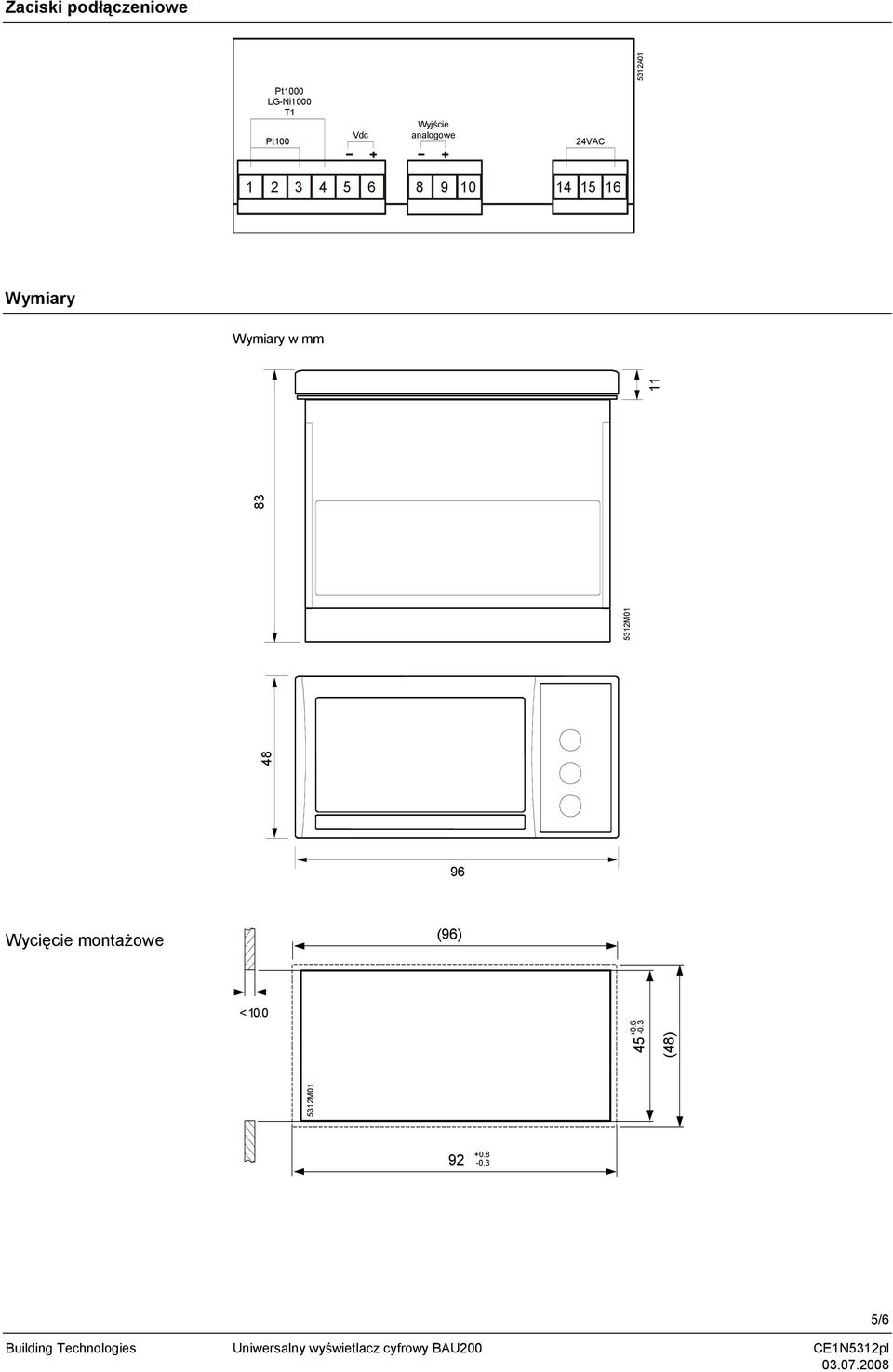

5 Zaciski podłączeniowe 5312A01 Pt1000 LG-Ni1000 T1 Pt100 Vdc Wyjście analogowe 24VAC Wymiary Wymiary w mm M Wycięcie montażowe (96) < M (48) /6
