1 mgr inż. Wojciech Wójcicki Lumel-Śląsk Sp. z o.o. Analizatory parametrów sieci 3-fazowej Inwestycja dla oszczędności

2

3 ANALIZATORY PARAMETRÓW SIECI 3-FAZOWEJ - INWESTYCJA DLA OSZCZĘDNOŚCI mgr inż. Wojciech Wójcicki Lumel-Śląsk Sp. z o.o. Ceny energii elektrycznej w sektorze przemysłowym wciąż rosną, nie zmniejsza się również jej zużycie w zakładach przemysłowych. Stosujemy coraz to nowsze technologie dla przyspieszenia i polepszenia produkcji swoich wyrobów, nierzadko kosztem większego poboru drogocennej energii. Aby mówić o szukaniu oszczędności czy optymalizacji zużycia energii elektrycznej zakładu musimy mieć świadomość wielkości i charakteru jej odbioru we wszystkich punktach. Świadomość taką dają nam dokładne pomiary podstawowych parametrów takich jak: moc czynna chwilowa, moc czynna 15 minutowa, czy zużycie energii elektrycznej (licznik energii). Pomiarów takich możemy dokonywać miernikami analogowymi lub cyfrowymi analizatorami parametrów sieci 3 fazowej. Jeszcze kilka lat temu w polach zasilających najczęściej dokonywano pomiarów przyrządami analogowymi, które były mniej dokładne niż mierniki cyfrowe ale były zdecydowanie od nich tańsze. Obecnie koszt 3 fazowego analizatora parametrów sieci jest porównywalny z zastosowaniem w polu podstawowych mierników jak woltomierz, amperomierz i miernik mocy lub cosφ. Przewagą mierników cyfrowych nad analogowymi jest również możliwość ich podłączenia poprzez interfejs cyfrowy do większego systemu nadzoru i archiwizacji danych typu SCADA. Dzięki temu dysponujemy archiwum wszystkich zmiennych co pozwana na wnikliwe analizy i poszukiwanie możliwości optymalizacji zużycia energii. Lumel S.A. od około 20 lat produkuje analizatory sieci energetycznej 3 fazowej pośród których znane są zapewne takie mierniki jak N10, N10A, N13 czy przetwornik P10. W najnowszej ofercie analizatorów Lumelu znajdują się dwa ciekawe urządzenia: ND20 oraz ND1. II Ko n f e r e n c j a Wy t w ó r c ó w En e r g i i El e k t r y c z n e j Sk a w i n a

4 Przyrządy te z jednej strony są do siebie bardzo podobne z drugiej zaś mają wiele różnic. Oba te mierniki możemy zastosować zarówno do pomiarów lokalnych jak i wykorzystać je do zbudowania większego systemu telemetrycznego. Analizator ND20 Analizator ND20 przeznaczony jest do pomiaru parametrów energii elektrycznej w 3 fazowych 4-przewodowych sieciach zasilających zarówno symetrycznych jak i niesymetrycznych. Umożliwia pomiary: - podstawowych parametrów sieci energetycznych jak napięcia, prądy, moce, współczynniki mocy - harmonicznych napięć i prądów do 25-tej (selektywnie) - całkowitego współczynnika zawartości harmonicznych THD dla prądów i napięć - energii elektrycznej czynnej i biernej - energii elektrycznej w konfigurowanym liczniku energii dla wybranej harmonicznej dostarczający informacji o kosztach strat związanych z występowaniem harmonicznych - profil mocy 15, 30 i 60 minutowej z rejestracją 9000 pomiarów Analizator posiada podświetlany ekran LCD 3,5 oraz zapewnia stopień ochrony od strony czołowej IP65 dzięki czemu można stosować go w trudnych warunkach przemysłowych, konfigurowalne wyjście analogowe umożliwia przetworzenie jednej z mierzonych wielkości na sygnał standardowy. Przyrząd posiada ponadto wyjście alarmowe (przekaźnikowe) i impulsowe. Analizator ten to alternatywa dla stosowanych w polach zasilających mierników analogowych, szczególnie że 180 II Ko n f e r e n c j a Wy t w ó r c ó w En e r g i i El e k t r y c z n e j Sk a w i n a 2011

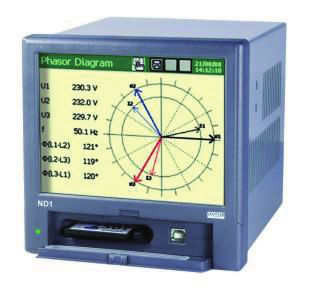

5 pomimo swojej ekonomicznej ceny analizator ND20 posiada interfejs komunikacyjny RS485(MODBUS) co umożliwia stosowanie go w rozbudowanych układach telemetrycznych. Analizator ND1 to rozwiązanie znacznie bardziej zaawansowane zarówno technologicznie jak i pod względem możliwości funkcjonalnych.. Konstrukcja analizatora ND1 łączy w sobie funkcje 5 urządzeń: - miernika parametrów sieci umożliwia pomiar i analizę parametrów sieci energetycznej 3 i 4 przewodowej zarówno symetrycznej jak i niesymetrycznej, - przetwornika - do dyspozycji mamy wyjścia analogowe dzięki którym dowolne z mierzonych parametrów możemy zamienić na sygnały standardowe, - rejestratora umożliwia rejestrację danych na wymiennej karcie pamięci typu CompactFlash, - Web serwera umożliwia zdalne przeglądanie danych aktualnych oraz archiwalnych poprzez dowolną przeglądarkę internetową, II Ko n f e r e n c j a Wy t w ó r c ó w En e r g i i El e k t r y c z n e j Sk a w i n a

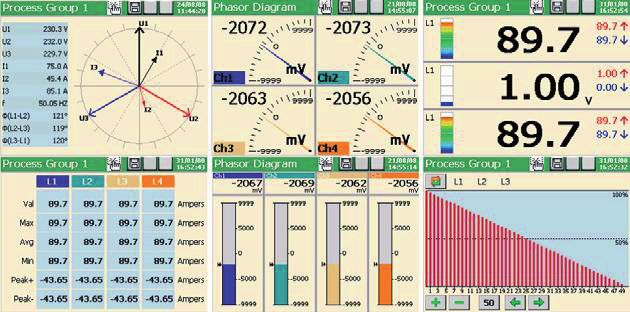

6 - regulatora dzięki przekaźnikowym wyjściom alarmowym możemy w sposób automatyczny sterować wybranymi parametrami Analizator ND1 ma przyjazny dla użytkownika interfejs w formie kolorowego ekranu LCD TFT z panelem dotykowym, rozbudowane menu umożliwiające prezentację danych w przeróżny sposób: duże wyświetlacze cyfrowe, dane statystyczne, słupki bargrafów, prezentacje wskaźnikowe, wykresy wektorowe czy rozkład harmonicznych do 51-szej. Analizator ND1 prócz pomiaru i rejestracji wartości skutecznych parametrów energii elektrycznej ma wiele funkcjonalności: - rejestrację parametrów jakości energii zgodnie z normą PN-EN Umożliwia rejestrację zapadów i zaników napięcia, - pomiar prądu w przewodzie neutralnym parametr istotny w przypadku wystąpienia asymetrii napięcia trójfazowego, - analizę harmonicznych prądów i napięć do 51-szej, - zliczanie energii w czterech strefach taryfowych, - rejestrację parametrów jakości energii oraz wartości chwilowych wybranych parametrów w tym profilu mocy, - rejestrację zdarzeń w stacjach rozdzielczych, przyłączach energetycznych i procesach produkcyjnych gdzie zamontowany jest analizator oraz stanu innych urządzeń i maszyn poprzez 12 wejść binarnych, 182 II Ko n f e r e n c j a Wy t w ó r c ó w En e r g i i El e k t r y c z n e j Sk a w i n a 2011

7 - rejestrację do 24 parametrów z innych urządzeń poprzez interfejs RS-485 z protokołem MODBUS - kontrolę wybranych parametrów oraz sygnalizację przekroczeń dopuszczalnych wartości przez wyjścia alarmowe, - retransmisję wybranych parametrów poprzez wyjścia analogowe. Wraz z analizatorem ND1 dostarczane jest oprogramowanie ND Archiwizacja które służy do zarządzania danymi zarejestrowanymi przez urządzenie na karcie pamięci. Dzięki niemu w łatwy sposób sporządzimy raporty z interesujących nas zmiennych oraz łatwo odnajdziemy informacje o ewentualnych zakłóceniach jakie zostały zmierzone i zarejestrowane. Analizator ND1 to bardzo zaawansowane narzędzie pomocne nie tylko do rozliczania zużycia energii, to urządzenie dające możliwość wnikliwej analizy parametrów energii pobieranej przez zakład lub jego część w celu prowadzenia procesu optymalizacji oraz szukania możliwości zmniejszenia jej zużycia. Zakup analizatora ND1 to dobra inwestycja dająca możliwość pozyskania wielu informacji, które wykorzystane we właściwy sposób mogą przynieść użytkownikowi wymierne korzyści finansowe z tytułu mniejszego i bardziej racjonalnego zużycia energii elektrycznej. II Ko n f e r e n c j a Wy t w ó r c ó w En e r g i i El e k t r y c z n e j Sk a w i n a
