1 WWW: Oferta Firmy 2013

2 Oferta firmy AP Automatyka urządzenia do pomiaru wilgotności i temperatury Rotronic urządzenia do pomiaru stężenia CO2 Rotronic urządzenia do kontroli różnicy ciśnień i ciśnienia Huba Control siłowniki elektryczne do klap, przepustnic i zaworów Gruner urządzenia do stref EX Schischek: czujniki, przetworniki, bariery, siłowniki obrotowe i liniowe moduły i wskaźniki pomiarowe AP Automatyka systemy kontrolno-pomiarowe AP Automatyka

3 kontrola wilgotności względnej i temperatury powietrza Rotronic sondy pomiarowe TOP Funkcje Zakres pomiarowy Dokładność (@23 C ±5 C, 0 100%RH) Stabilność Kalibracja Certyfikat wzorcowania pomiar wilgotności pomiar temperatury obliczanie punktu rosy do C (*) / 0 100%RH do ±0.1 K / do ±0,8 %RH <1 %RH / rok możliwość wielopunktowej adjustacji każda sonda dostarczana z fabrycznym certyfikatem wzorcowania dostępne również dedykowane rozwiązania OEM

4 kontrola wilgotności względnej i temperatury powietrza Rotronic przetworniki (wersje naścienne i kanałowe) nowość Funkcje Zakres pomiarowy Dokładność (*) Dostępne standardy wyjścia Kalibracja Certyfikat wzorcowania pomiar wilgotności pomiar temperatury pomiar punktu rosy, do C (*) / 0 100%RH do ±0.1 K / do ±0,8 %RH 2x 0 10V / 4 20mA RS-485 (MODBUS ASCII) Ethernet LAN / WiFi 15 40VDC / 12 28VAC możliwość wielopunktowej adjustacji każdy przetwornik dostarczany z fabrycznym certyfikatem wzorcowania

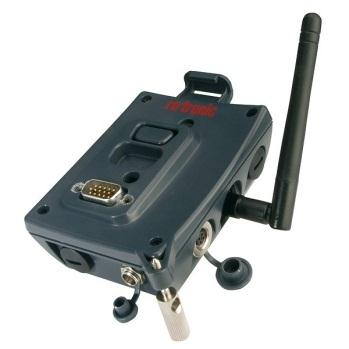

5 kontrola wilgotności względnej i temperatury powietrza Rotronic rejestratory TOP Funkcje Zakres pomiarowy Dokładność (*) Dostępne standardy wyjścia Program PC pomiar i rejestracja wilgotności pomiar i rejestracja temperatury pomiar i rejestracja punktu rosy, pomiar i rejestracja ciśnienia, do C (*) / 0 100%RH do ±0.1 K / do ±0,8 %RH USB RS-232 RS-485 Ethernet LAN / WiFi Radio 433MHz dostępne dedykowane oprogramowanie do konfiguracji urządzenia, wizualizacji pomiarów, rejestracji wyników (HW4 Rotronic)

6 kontrola wilgotności względnej i temperatury powietrza Rotronic mierniki ręczne nowość Funkcja Zakres pomiarowy Dokładność (*) Wyświetlacz Zestawy SET pomiar wilgotności pomiar temperatury pomiar punktu rosy, temperatury mokrego termometru, pomiar stężenia CO2 do C (*) / 0 100%RH / ppm do ±0.1K / ±0,8%RH / ±30ppm LCD, z funkcją podświetlania bateryjne (9VDC) miernik ręczny sonda pomiarowa przewód do sondy walizka transportowa

7 kontrola stężenia dwutlenku węgla CO2 Rotronic przetworniki (wersje naścienne i kanałowe) Funkcje Zakres pomiarowy Dokładność (*) Dostępne standardy wyjścia pomiar stężenia CO2 pomiar stężenia CO (*) pomiar temperatury (*) od ppm do 0 4% vol CO2 do ±30ppm 0 5/10V / 4 20mA wyjścia przekaźnikowe VDC/VAC dostępne wykonania specjalne przetworników do określonych aplikacji (komory, parkingi podziemne, tunele, )

8 kontrola ciśnienia i różnicy ciśnień Huba Control przetworniki ciśnienia Zakresy pomiarowe Dokładność Standard wyjścia bar do <0.3%fs napięciowe prądowe 12 28VDC / 24VAC ±15% Materiał obudowy Medium tworzywo / stal nierdzewna powietrze / gazy neutralne płyny Chłodziwa parametry zależą od modelu przetwornika

9 kontrola ciśnienia i różnicy ciśnień Huba Control przetworniki różnicy ciśnień Zakresy pomiarowe Dokładność Standard wyjścia -5 5mbar / mbar do <0.3%fs napięciowe prądowe RS-485 (MODBUS RTU) (*) 12 28VDC / 24VAC ±15% Wyświetlacz Medium opcjonalnie, przy wybranych modelach powietrze gazy neutralne gazy Płyny parametry zależą od modelu przetwornika

10 kontrola ciśnienia i różnicy ciśnień Huba Control presostaty mechaniczne Zakresy pomiarowe Medium mbar powietrze gazy neutralne Płyny parametry zależą od modelu presostatu

11 siłowniki elektryczne, ćwierć-obrotowe Gruner standardowe, do klap i przepustnic Moment Sterowanie Sprzężenie zwrotne 5 / 8 / 20 / 30 / 40 Nm 24VDC/AC / 230VAC On-Off 3-poz. 0(2) 10V / 0(4) 20mA brak styk pomocniczy sygnał zwrotny parametry zależą od modelu siłownika

12 siłowniki elektryczne, ćwierć-obrotowe Gruner ze sprężyną powrotną Moment Sterowanie Sprzężenie zwrotne 3 / 5 / 10 / 20 Nm 24VDC/AC / 230VAC On-Off 3-poz. modulowane: 0 10V brak styk pomocniczy sygnał zwrotny parametry zależą od modelu siłownika

13 siłowniki elektryczne, ćwierć-obrotowe Gruner do aplikacji przeciwpożarowych Moment Sterowanie Sprzężenie zwrotne 5 / 12 / 20 / 40 Nm 24VDC/AC / 230VAC On-Off modulowane: 0(2) 10V / 0(4) 20mA brak styk pomocniczy sygnał zwrotny parametry zależą od modelu siłownika

14 komponenty automatyki do stref EX Schischek siłowniki elektryczne, ćwierć-obrotowe Moment Sprężyna powrotna Sterowanie Stopień ochrony Temperatura pracy Zastosowanie Strefy instalacji (uniwersalne) VDC/VAC 5 150Nm dostępna przy wybranych modelach On-Off 3-poz. modulowane: 0 10V / 4 20mA IP C / +50 C klapy i przepustnice powietrza zawory ćwierć-obrotowe strefa bezpieczna strefy Ex: 1, 2, 21, 22 parametry zależą od modelu siłownika

15 komponenty automatyki do stref EX Schischek siłowniki elektryczne, liniowe do zaworów Siła Skok Sterowanie Stopień ochrony Temperatura pracy Zastosowanie Strefy instalacji (uniwersalne) VDC/VAC N 5 60mm (ogranicznik mechaniczny) On-Off 3-poz. modulowane: 0 10V / 4 20mA IP C/+50 C do zaworów 2 drożnych do zaworów 3 drożnych (wymagany odpowiedni adapter) strefa bezpieczna strefy Ex: 1, 2, 21, 22 parametry zależą od modelu siłownika

16 komponenty automatyki do stref EX Schischek siłowniki elektryczne, liniowe Siła Skok Sterowanie Stopień ochrony Temperatura pracy Zastosowanie Strefy instalacji (uniwersalne) VDC/VAC N 100 / 300mm On-Off 3-poz. modulowane: 0 10V / 4 20mA IP C/+50 C Przy aplikacjach wymagających ruchu przesuwnego strefa bezpieczna strefy Ex: 1, 2, 21, 22 parametry zależą od modelu siłownika

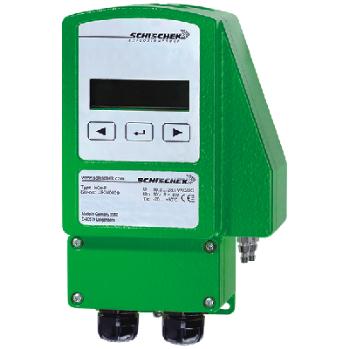

17 komponenty automatyki do stref EX Schischek przetworniki wilgotności, temperatury, różnicy ciśnień Funkcje Zakres pomiarowy Standard wyjścia Wskaźnik cyfrowy Stopień ochrony Strefy instalacji pomiar wilgotności / temperatury pomiar różnicy ciśnień zależy od typu przetwornika (uniwersalne) 24 VDC/VAC 0 10V / 4 20mA (konfigurowalne) nie wymaga instalacji iskrobezpiecznej ani dodatkowych modułów w szafie wbudowany w każdym modelu IP66 strefa bezpieczna strefy Ex: 1, 2, 21, 22 parametry zależą od modelu przetwornika

18 komponenty automatyki do stref EX Schischek higrostaty, termostaty, presostaty, termostaty przeciwzam. Funkcje Zakres zadziałania Wyjście Zaleta Stopień ochrony Strefy instalacji higrostat termostat presostat termostat przeciw-zamrożeniowy Zależy od modelu (uniwersalne) 24 VDC/VAC 1x / 2x programowalne wyjście cyfr. nie wymaga instalacji iskrobezpiecznej ani dodatkowych modułów w szafie IP66 strefa bezpieczna strefy Ex: 1, 2, 21, 22 parametry zależą od modelu WWW

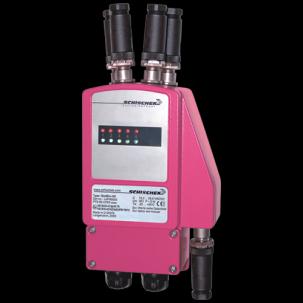

19 komponenty automatyki do stref EX Schischek separatory do czujników pasywnych Funkcje Zakres pomiarowy Wyjście Zaleta Strefy instalacji Separator / bariera do pasywnych czujników binarnych i analogowych zależy od typu czujnika pasywnego (uniwersalne) 24 VDC/VAC 1x / 2x programowalne wyjście cyfrowe przy pasywnych czujnikach binarnych wyjścia analogowe przy pasywnych czujnikach analog. nie wymaga instalacji iskrobezpiecznej ani dodatkowych modułów w szafie strefa bezpieczna strefy Ex: 1, 2, 21, 22 parametry zależą od modelu

20 urządzenia firmy AP Automatyka wskaźniki i przetworniki cyfrowe (MMod) TOP Funkcje Zakres pomiarowy Standard wyjścia Wyświetlacz pomiar wilgotności pomiar temperatury pomiar punktu rosy, pomiar 0 10V / 0(4) 20mA (2 kanały pomiarowe) do C (*) / 0 100%RH 1x programowalne wyjście cyfrowe USB (interfejs serwisowy) RS-485 (MODBUS RTU) Ethernet LAN / WiFi (na zapytanie) LED (wysokość 14.4mm) LCD (wysokość cyfry 9mm) (możliwość wyświetlania 2 wartości na przemiennie) parametry zależą od modelu

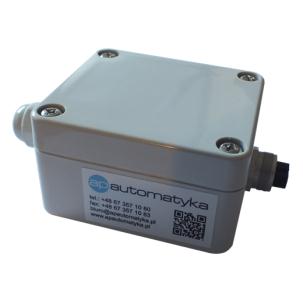

21 urządzenia firmy AP Automatyka konwertery do sond i przetworników Rotronic TOP Funkcje Zakres pomiarowy Dokładność (*) Standard wyjścia Obudowa pomiar wilgotności pomiar temperatury pomiar punktu rosy, do C (*) / 0 100%RH (zależy od sondy / przetwornika) do ±0.1 K / do ±0,8 %RH (zależy od sondy / przetwornika) RS-485 (MODBUS ASCII / RO ASCII) 16 26VDC poliwęglan IP65 (zapewniany przez obudowę) parametry zależą od modelu

22 urządzenia firmy AP Automatyka wzmacniacze analogowe wyjść sond i przetworników Funkcje Wzmocnienie Wyjście Obudowa wzmocnienie napięciowych sygnałów wyjściowych sond i przetworników 2x / 4x / 5x / 10x wzmocniony napięciowy sygnał wejściowy poliwęglan IP65 (zapewniany przez obudowę) parametry zależą od modelu

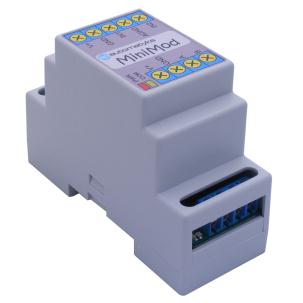

23 urządzenia firmy AP Automatyka miniaturowe moduły pomiarowe (MiniStick i MiniMod) TOP Funkcje Rozdzielczość Standard wyjścia Program PC pomiar 0 10V / 0(4) 20mA (2 kanały pomiarowe) obliczenia matematyczne na zmierzonych wartościach 12-bitowa rozdzielczość pomiarów USB (MiniStick) RS-485 (MODBUS RTU) z portu USB (MiniStick) 8 36VDC parametry zależą od modelu MiniStick Analog (TOP) dostarczany z darmowym programem do wizualizacji i rejestracji pomiarów.

24 urządzenia firmy AP Automatyka systemy kontrolno-pomiarowe

25 Dziękuję za uwagę! AP Automatyka Tel.: FAX: WWW:
