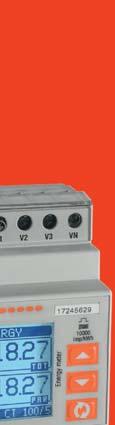

1 LICZNIKI ENERGII

2 Efektywne zarządzanie zużyciem energii Efektywne zarządzanie energią ma zasadnicze znaczenie nie tylko w przemyśle. LOVATO Electric prezentuje swoją odświeżoną ofertę jednofazowych i trójfazowych liczników energii. Kompatybilność z modułami rozszerzeń serii EXM... pozwala podłączyć liczniki energii LOVATO Electric do najbardziej popularnych systemów komunikacji (USB, RS232, RS485, M-BUS oraz Ethernet). Seria MOŻLIWOŚĆ ROZBUDOWY Dodatkowe wejscia/wyjścia oraz moduły komunikacji KOMUNIKACJA Protokoły Modbus: RS232 lub RS485, Ethernet lub M-BUS Oświetlenie drogowe Centra handlowe Obiekty przemysłowe

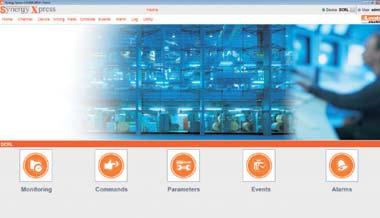

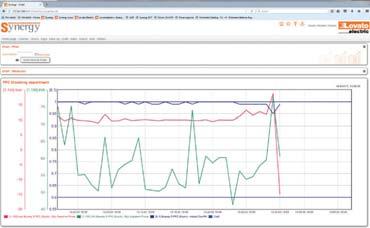

3 KOMPLETNA OFERTA Od liczników jednofazowych do podłączenia bezpośredniego (40A) w obudowie o szerokosci pojedynczego modułu do trójfazowych (do 10000A przez przekładniki prądowe). DOKŁADNOŚĆ Klasa dokładności 0.5s WYKONANIA Z MID Certyfikowane liczniki do rozliczeń fiskalnych OPROGRAMOWANIE Monitoring, konfiguracja i zdalna kontrola ŁATWE W UŻYCIU Podświetlany wyświetlacz graficzny liczniki energii całkowitej i częściowej (z możliwością kasowania) modele z możliwością rozbudowy o moduł pamięci do zapisu danych, komunikacji Ethernet i wyjść przekaźnikowych do odłączania obciążenia wykonania z programowalnym wyjściem do generowania impulsów energii lub sygnalizacji alarmu wejście wyboru taryfy pomiary w 4 ćwiartkach (4 kwadranty) wersje z certyfikatem: MID, RCM i EAC. Aplikacje fotowoltaiki

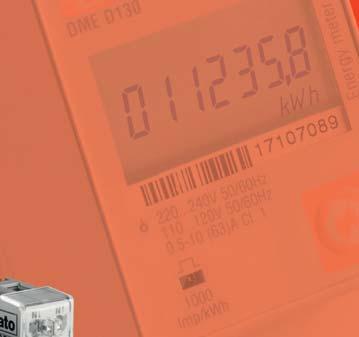

4 SERIA LICZNIKÓW ENERGII > JEDNOFAZOWE VAC znamionowe napięcie zasilania: VAC zakres pracy: VAC dokładność pomiaru energii czynnej: - standardowe wykonania: klasa 1 (IEC/EN ) - wykonania MID: klasa B (EN ) dokładność pomiaru energii biernej: klasa 2 (IEC/EN ) migająca dioda metrologiczna do sygnalizacji zużycia energii osłony zacisków z możliwością plombowania w komplecie stopień ochrony: IP40 od przodu, IP20 na zaciskach wielopomiarowe. JEDNOFAZOWE DO PODŁĄCZENIA BEZPOŚREDNIEGO D100 T1 D110 T1 D115 T1 D120 T1 D121 D122 D130 LM Prąd maksymalny 40A 40A 40A 63A 63A 63A 63A Wyświetlacz pionowy, bez podświetlenia poziomy, podświetlany Pomiary kwh kwh, kw (średnia + maks. zapotrzebowanie) kwh, kvarh, kw (średnia + maks. zapotrzebowanie), kvar, V, I, Hz, PF, całkowity i częściowy licznik godzin Interfejs wyjście impulsowe wyjście programowalne (impulsy/progi) wbudowany Modbus RTU (RS485) wbudowany M-BUS Wykonanie z MID Zarządzanie obciążeniem Kompatybilne z programami Synergy, Synergy Cloud oraz Xpress

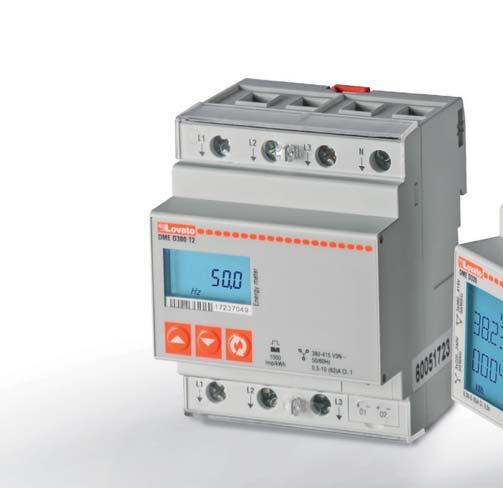

5 > TRÓJFAZOWE VAC znamionowe napięcie zasilania: VAC (L-L) zakres pracy: VAC (L-L) dokładność pomiaru energii czynnej: - standardowe wykonania, podłączenie bezpośrednie: klasa 1 (IEC/EN ) - standardowe wykonania, podłączenie przez przekładniki: klasa 0.5s (IEC/EN ) - wykonania MID: klasa B (EN ) dokładność pomiaru energii biernej: klasa 2 (IEC/EN ) migająca dioda metrologiczna do sygnalizacji zużycia energii osłony zacisków z możliwością plombowania w komplecie stopień ochrony: IP40 od przodu, IP20 na zaciskach TRÓJFAZOWE D300 T2 D301 D302 D305 T2 D330 D332 D310 T2 Prąd maksymalny 80A 80A 80A PP/5 lub PP/1 PP/5 lub PP/1 PP/5 lub PP/1 PP/5 Typ podłączenia bezpośrednie Interfejs Możliwość rozbudowy przez przekładniki wyjście programowalne (impulsy/progi) wbudowany Modbus RTU (RS485) wbudowany M-BUS komunikacja (RS485, Ethernet, USB) wyjścia przekaźnikowe moduł pamięci (zapis zdarzeń) Wykonanie z MID* Kompatybilne z programami Synergy, Synergy Cloud oraz Xpress * Wykonania z certyfikatem UTF dostępne na zapytanie

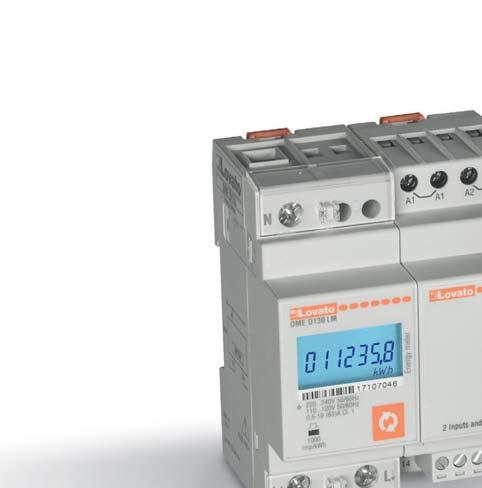

6 PRZYKŁADOWE APLIKACJE D130 LM: wielopomiarowy, do zarządzania obciążeniem (odłączenie przy przekroczeniu zużycia) włączony / wyłączony Charakterystyka - pomiar zużytej energii - wielopomiarowy wyświetlacz LCD z podświetleniem - 2 alarmy i/lub obciążenia do bezpośredniego odłączenia - personalizowany 2 wejścia z programowalnymi parametrami - uruchamianie funkcji odłączenia obciążenia - zamiana priorytetu odłączania 2 wyjścia przekaźnikowe z programowalnymi parametrami (odłączenie obciążenia, ostrzeżenie przy przekroczeniu zużycia) - progi odłączenia i ponownego załączenia - czasy opóźnień - sekwencja aktywacji / deaktywacji obciążenie priorytetowe obciążenie zarządzane CD: rejestrator danych z możliwością rozbudowy i wbudowanym RS485 WYJ. CYFROWE obciążenie USB / Ethernet / pamięć / wejscia cyfrowe + wyjścia cyfrowe + WEJ. CYFROWE (8 wbudowanych / 14 z modułami) KWh licznik energii maksymalnie 3 wody przepływu funkcje alarmów Charakterystyka - licznik impulsów - wykonywanie operacji arytmetycznych pomiędzy licznikami - status wyjść (np.: on/off ) - zarządzanie wyjściami przekaźnikowymi według logiki boolea - obliczanie pomiarów pochodnych - graficzny wyświetlacz LCD z podświetleniem - komunikacja przez wbudowany RS485 lub Ethernet (opcja) z programem Synergy - 8 wejść z możliwością rozbudowy do 14 modułami EXM10... WERSJA TRÓJFAZOWE: monitoring energii na każdej fazie z dedykowanym licznikiem godzin KWh KWh KWh CT1 N CT2 CT3 Seria trójfazowych liczników energii może być wykorzystywana do pomiaru zużycia energii osobno na każdej z faz. V1 V2 V3VN napięcie S1 S2 S1 S2 S1 S2 I1 I2 I3 prąd

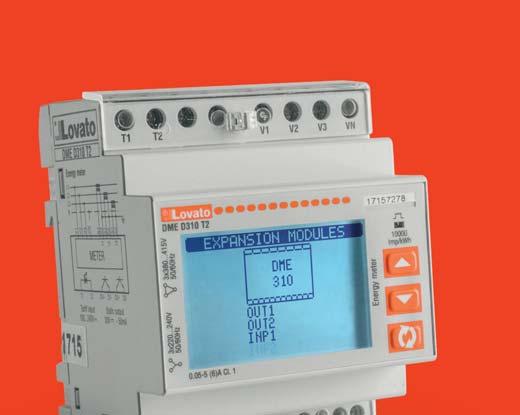

7 KODY ZAMÓWIENIOWE Jednofazowe Kod Prąd maks. Ob. Kl. dok. Interfejs D100 T1 40A 1U 1 1 wyj. impulsowe D110 T1 40A 1U 1 1 wyj. programowalne D115 T1 40A 2U 1 1 wyj. programowalne D120 T1 63A 2U 1 1 wyj. programowalne D121 63A 2U 1 RS485 D122 63A 2U 1 M-BUS D130 LM 63A 4U 1 Wyj. przekaźnikowe Wykonanie z MID D100 T1MID 40A 1U B 1 wyj. impulsowe D110 T1MID 40A 1U B 1 wyj. programowalne D120 T1MID 63A 2U B 1 wyj. programowalne D121 MID 63A 2U B RS485 D122 MID 63A 2U B M-BUS Certyfikacja w trakcie Trójfazowe Rejestrator danych Kod Ob. Interfejs Il. wejść Rozbudowa CD 4U RS485 8 wbud. maks. 3 moduły EXM Moduły rozszerzeń do D310 T2 oraz CD Kod Opis EXM wej. cyfrowe i 2 wyj. półprzewodnikowe, izolowane optycznie EXM wej. cyfrowe i 2 wyj. przekaźnikowe (5A 250VAC) EXM wej. cyfrowe i 2 wyjścia przekaźnikowe (5A 250VAC) EXM10 10 Interfejs USB EXM10 11 Interfejs RS232 EXM10 12 Interfejs RS485 EXM10 13 Interfejs Ethernet z funkcją Web serwera EXM10 20 Interfejs RS485 i 2 wyj. przekaźnikowe (5A 250VAC) EXM10 30 Pamięć z zegarem czasu rzeczywistego z podtrzymaniem Kod Prąd maks. Ob. Kl. dok. Interfejs D300 T2 80A 4U 1* 2 wyj. programowalne D301 80A 4U 1* RS485 D302 80A 4U 1* M-BUS D305 T2 PP/5 lub /1 4U 0.5s 2 wyj. programowalne D330 PP/5 lub /1 4U 0.5s RS485 D332 PP/5 lub /1 4U 0.5s M-BUS D310 T2 PP/5 4U 0.5s 2 wyj. programowalne Wykonanie z MID D300 T2MID 80A 4U B 2 wyj. programowalne D301 MID 80A 4U B RS485 D302 MID 80A 4U B M-BUS D305 T2MID PP/5 lub /1 4U B 2 wyj. programowalne D330 MID PP/5 lub /1 4U B RS485 D332 MID PP/5 lub /1 4U B M-BUS D310 T2MID PP/5 4U B 2 wyj. programowalne * Klasa 1 zgodnie z IEC/EN , dokładność mierzona w zakresie 0.75A-80A: 0.5% Certyfikaty Wykonania z certyfikatem UTF dostępne na zapytanie EXM10 00 EXM10 01 EXM10 02 Cyfrowe wej./wyj. Akcesoria Przekładniki prądowe serii DM od 50A do 4000A EXM10 10 EXM10 11 EXM10 12 EXM10 20 Komunikacja USB, RS232, RS485 EXC M3G 01 Modem 2G/3G EXM10 13 Ethernet EXM1030 Pamięć EXC CON 01 Konwerter RS485-Ethernet OPROGRAMOWANIE Oprogramowanie do zarządzania energią. Zapoznaj się z ulotką Efektywność Energetyczna! Zeskanuj ten kod QR przy użyciu Twojego smartfona. Oprogramowanie do konfiguracji i zdalnej kontroli. Zarządzanie Energią DMG Odwiedź: EM.LOVATOELECTRIC.COM

8 Zawarte w publikacji opisy produktów mogą zostać zmienione i ulepszone w dowolnej chwili. Opisy katalogowe oraz szczegóły, tj. dane techniczne i działania, schematy i rysunki oraz instrukcje, nie mają wartości kontraktowej. Ponadto, w celu uniknięcia szkód oraz zagrożeń zdrowia i życia, produkty powinny być instalowane i używane przez wykwalifikowany personel zgodnie ze standardami eksploatacji systemów elektrycznych. LOVATO ELECTRIC Sp. z o.o. ul. Zachodnia Błonie k. Wrocławia tel faks info@lovatoelectric.pl Znajdź nas na PD064 PL
