OM 100s. Przekaźniki nadzorcze. Ogranicznik mocy 2.1.1

Transkrypt

1 Ogranicznik mocy Przekaźniki nadzorcze OM 100s Wyłącza nadzorowany obwód po przekroczeniu maksymalnego prądu w tym obwodzie. Przykładem zastosowania jest zabezpieczenie instalacji oświetleniowej klatek schodowych przed kradzieżą prądu. obudowa do montażu na szynie ( moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) apięcie znamionowe...30v AC, ±10%, 50Hz Poziom zakłóceń...normalny () Próg wyłączenia...regulowany płynnie Zakres regulacji W Czas wyłączenia...ok. s Czas powrotu...ok. 60s Zestyk wyjściowy...1z zwierny (1P-przełączny) apięcie znamionowe zestyku...50v AC Obciążalność prądowa zestyku (cos =1)...16A Przyłącz...zaciski śrubowe (do 4mm ) Obudowa...typ S ( moduły) mm Sposób montażu... na szynie TH35, E500 t L' L obciążenie L 1,5 89 OM100 s Ogranicznik mocy

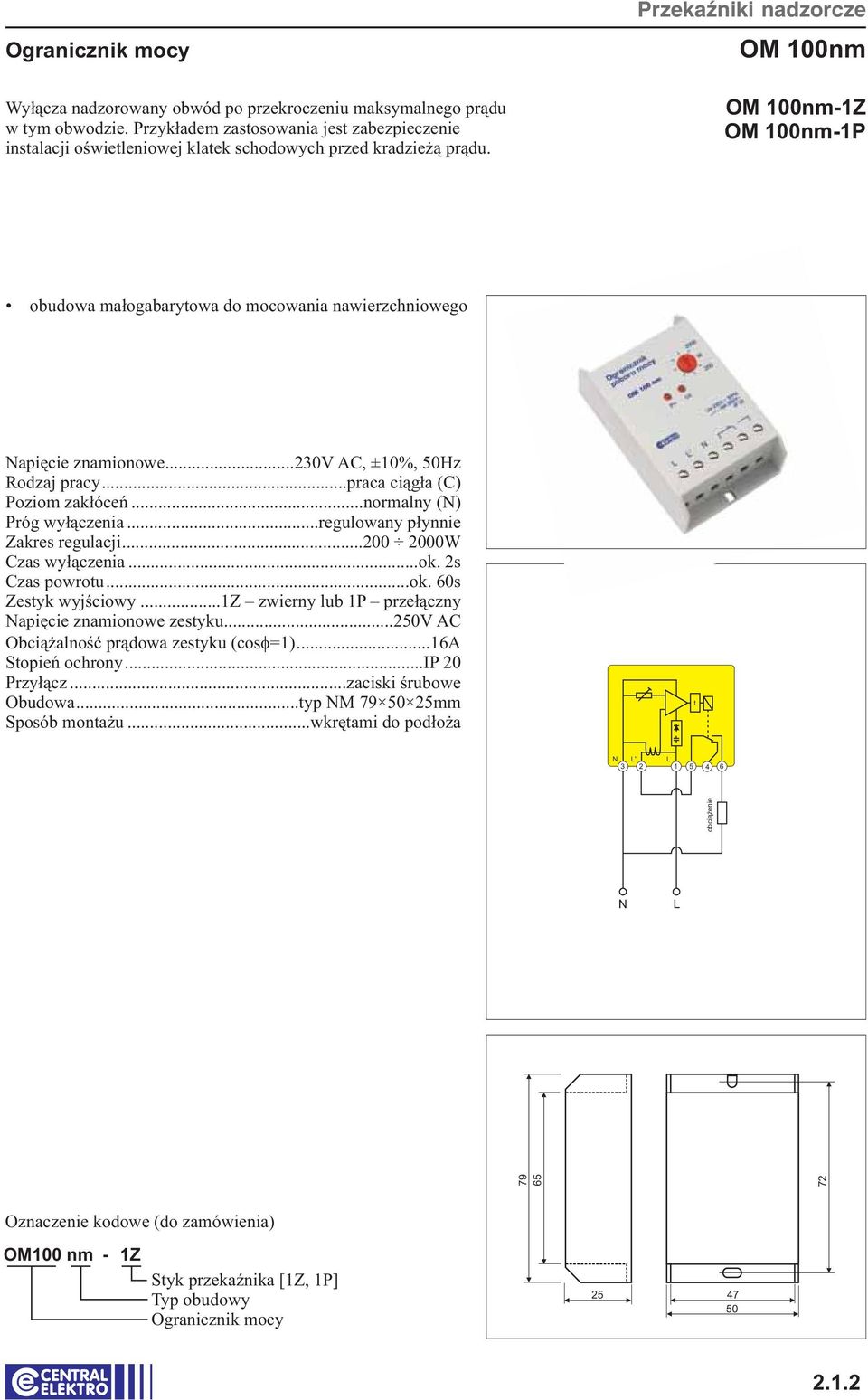

2 Ogranicznik mocy Wyłącza nadzorowany obwód po przekroczeniu maksymalnego prądu w tym obwodzie. Przykładem zastosowania jest zabezpieczenie instalacji oświetleniowej klatek schodowych przed kradzieżą prądu. Przekaźniki nadzorcze OM 100nm OM 100nm-1Z OM 100nm-1P obudowa małogabarytowa do mocowania nawierzchniowego apięcie znamionowe...30v AC, ±10%, 50Hz Poziom zakłóceń...normalny () Próg wyłączenia...regulowany płynnie Zakres regulacji W Czas wyłączenia...ok. s Czas powrotu...ok. 60s Zestyk wyjściowy...1z zwierny lub 1P przełączny apięcie znamionowe zestyku...50v AC Obciążalność prądowa zestyku (cos =1)...16A Przyłącz...zaciski śrubowe Obudowa...typ M mm Sposób montażu...wkrętami do podłoża t L' L obciążenie L OM100 nm - 1Z Styk przekaźnika [1Z, 1P] Ogranicznik mocy

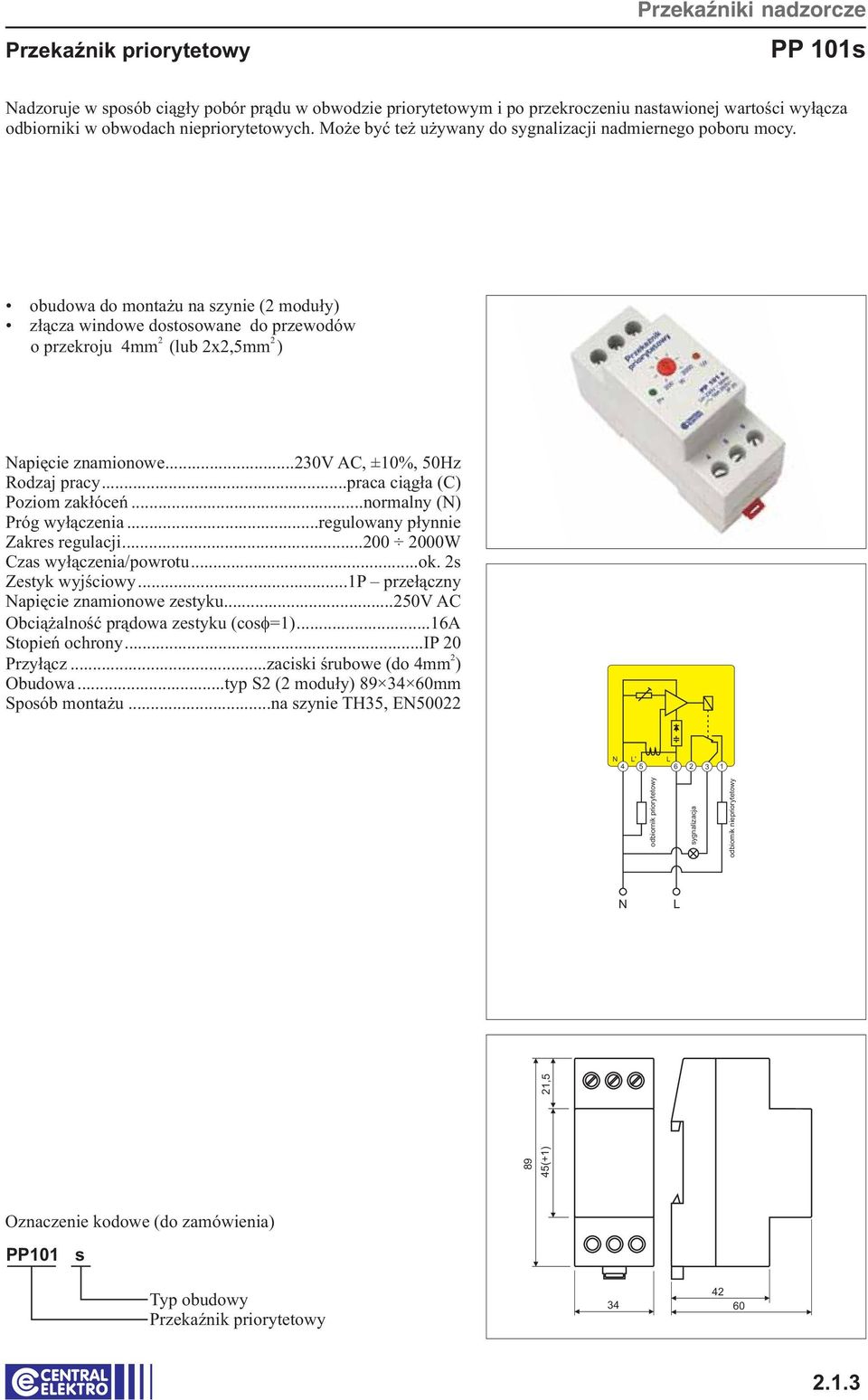

3 Przekaźnik priorytetowy Przekaźniki nadzorcze PP 101s adzoruje w sposób ciągły pobór prądu w obwodzie priorytetowym i po przekroczeniu nastawionej wartości wyłącza odbiorniki w obwodach niepriorytetowych. Może być też używany do sygnalizacji nadmiernego poboru mocy. obudowa do montażu na szynie ( moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) apięcie znamionowe...30v AC, ±10%, 50Hz Poziom zakłóceń...normalny () Próg wyłączenia...regulowany płynnie Zakres regulacji W Czas wyłączenia/powrotu...ok. s Zestyk wyjściowy...1p przełączny apięcie znamionowe zestyku...50v AC Obciążalność prądowa zestyku (cos =1)...16A Przyłącz...zaciski śrubowe (do 4mm ) Obudowa...typ S ( moduły) mm Sposób montażu... na szynie TH35, E500 L' L odbiornik priorytetowy sygnalizacja odbiornik niepriorytetowy L 1,5 89 PP101 s Przekaźnik priorytetowy

4 Przekaźnik priorytetowy Przekaźniki nadzorcze PP 101nm adzoruje w sposób ciągły pobór prądu w obwodzie priorytetowym i po przekroczeniu nastawionej wartości wyłącza odbiorniki w obwodach niepriorytetowych. Może być też używany do sygnalizacji nadmiernego poboru mocy. obudowa małogabarytowa do mocowania nawierzchniowego apięcie znamionowe...30v AC, ±10%, 50Hz Poziom zakłóceń...normalny () Próg wyłączenia...regulowany płynnie Zakres regulacji W Czas wyłączenia/powrotu...ok. s Zestyk wyjściowy...1p przełączny apięcie znamionowe zestyku...50v AC Obciążalność prądowa zestyku (cos =1)...16A Przyłącz...zaciski śrubowe Obudowa...typ M mm Sposób montażu...wkrętami do podłoża L' L odbiornik priorytetowy sygnalizacja odbiornik niepriorytetowy L PP101 nm Przekaźnik priorytetowy

5 Przekaźnik napięciowy 1-fazowy Przekaźniki nadzorcze MJ 160s1 Odłącza ochronnie urządzenie od sieci w przypadku przekroczenia dopuszczalnych wartości napięcia zasilania poniżej, lub powyżej wartości nastawionej. obudowa do montażu na szynie (1 moduł) apięcie znamionowe...30v AC, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...regulowane 180 0V apięcie wyłączenia górne... regulowane 40 80V Czas wyłączenia...regulowany 1 15s Czas powrotu... regulowany 1 15s Zestyk wyjściowy...1p przełączny apięcie znamionowe zestyku...ac 50V Obciążalność prądowa zestyku (przy cos =1)...10A Stopień ochrony...ip0 Obudowa...typ S1, 88x63x17,5mm (1 moduł) Przyłącz...zaciski śrubowe Masa urządzenia...50g Sposób mont... na szynie TH35, E 50 0 C L P P L MJ160 s1 Przekaźnik napięciowy 17,

6 Przekaźniki napięciowe 3-fazowe Przekaźniki nadzorcze M 360s, M 361s, M 363s adzorują parametry sieci trójfazowej, mierząc wartość napięcia w poszczególnych fazach. Wyłączają chronione urządzenie w przypadku przekroczenia wartości granicznych napięcia lub kąta fazowego. Uniemożliwiają wielokrotne próby załączenia zabezpieczanego urządzenia, w przypadku gdy załączenie urządzenia powoduje spadek napięcia poniżej wartości progowej. Zabezpieczają przed symetrycznym i asymetrycznym spadkiem napięcia. Funkcje pomiarowe i logiczne realizuje mikroprocesor. obudowa do montażu na szynie (3 moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) regulowane napięcie dolne i czas wyłączenia (M 360s, M 361s) regulowane napięcie dolne i górne (M 363s) reaguje na kierunek wirowania pola (M 361s, M363s) apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...regulowane 180 0V apięcie wyłączenia górne: M 360s, M 361s...85V ±3V M 363s... regulowane 0 60V Czas wyłączenia... M 360s, M regulowany 0,5 40s M 363s... 0,5 1s Czas powrotu...0,5 1s Wyłączenie przy odwrotnej kolejności faz: M 360s...nie M 361s, M363s...tak Zestyk wyjściowy...1p przełącznyny apięcie znamionowe zestyku...ac 50V Obciążalność prądowa zestyku (przy cos =1)...8A Stopień ochrony...ip0 Obudowa...typ S3, mm (3 moduły) Przyłącz...zaciski śrubowe (do 4mm ) Masa urządzenia...130g Sposób montażu...na szynie TH35, E 50 0 C ,5 89 M360 s M360, M361, M

7 Czujnik zaniku fazy W 300s1 fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (1 moduł) apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...regulowane V Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1p - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa... typ S1, 88x63x17,5mm (1 moduł) Przyłącz...zaciski śrubowe Masa urządzenia...60g Sposób montażu... na szynie TH35, E W300 s1 Czujnik zaniku fazy 17,

8 Czujnik zaniku fazy W 300s fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (1 moduł) apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy... 1P - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa... typ S1, 88x63x17,5mm (1 moduł) Przyłącz...zaciski śrubowe Masa urządzenia...85g Sposób montażu... na szynie TH35, E W300 s Czujnik zaniku fazy 17,

9 Czujnik zaniku fazy W 300nm fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa małogabarytowa do mocowania nawierzchniowego apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1z - zwierny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa...typ M, 79x50x5 mm Przyłącz...zaciski śrubowe Masa urządzenia...60g Sposób montażu...wkrętami do podłoża P P W300 nm Czujnik zaniku fazy

10 Czujnik zaniku fazy W 300p fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa do gniazda GZU-8 lub PZ-8 apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1p - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Stopień ochrony...ip0 Obudowa...typ P, mm Przyłącz...podstawka GZU-8 lub PZ-8 Masa urządzenia...60g Sposób montażu...podstawka GZU-8 lub PZ W300 p Czujnik zaniku fazy

11 Czujnik zaniku i kolejności faz W 301s1 fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz, a także w przypadku nieprawidłowej kolejności faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (1 moduł) apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...regulowane V Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1p - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa... typ S1, 88x63x17,5mm (1 moduł) Przyłącz...zaciski śrubowe Masa urządzenia...60g Sposób montażu... na szynie TH35, E W301 s1 Czujnik zaniku i kolejności faz 17,

12 Czujnik zaniku i kolejności faz W 301s fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz, a także w przypadku nieprawidłowej kolejności faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (1 moduł) apięcie znamionowe...3 AC 400/30V, 50Hz Rodzaj pracy...praca ciągła (C) Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy... 1P - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Stopień ochrony...ip 0 Obudowa... typ S1, 88x63x17,5mm (1 moduł) Przyłącz...zaciski śrubowe Masa...85g Sposób montażu... na szynie TH35, E W301 s Czujnik zaniku i kolejności faz 17,

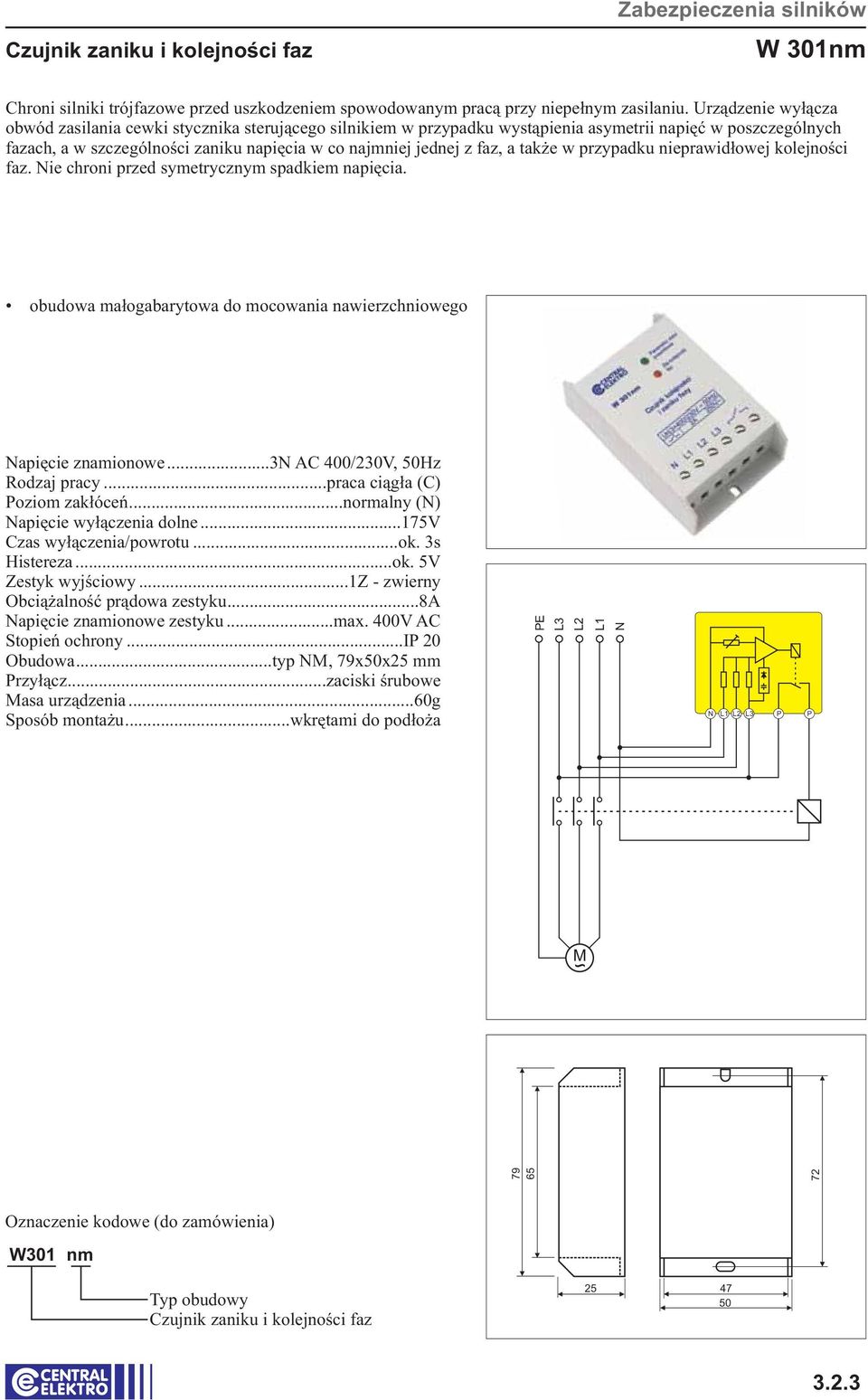

13 Czujnik zaniku i kolejności faz W 301nm fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz, a także w przypadku nieprawidłowej kolejności faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa małogabarytowa do mocowania nawierzchniowego apięcie znamionowe...3 AC 400/30V, 50Hz Rodzaj pracy...praca ciągła (C) Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1z - zwierny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Stopień ochrony...ip 0 Obudowa...typ M, 79x50x5 mm Przyłącz...zaciski śrubowe Masa urządzenia...60g Sposób montażu...wkrętami do podłoża P P W301 nm Czujnik zaniku i kolejności faz

14 Czujnik zaniku i kolejności faz W 301p fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz, a także w przypadku nieprawidłowej kolejności faz. ie chroni przed symetrycznym spadkiem napięcia. obudowa do gniazda GZU-8 lub PZ-8 apięcie znamionowe...3 AC 400/30V, 50Hz Rodzaj pracy...praca ciągła (C) Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1p - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Stopień ochrony...ip0 Obudowa...typ P, mm Przyłącz...podstawka GZU-8 lub PZ-8 Masa urządzenia...60g Sposób montażu...podstawka GZU-8 lub PZ W301 p Czujnik zaniku i kolejności faz

15 Czujnik zaniku fazy z kontrolą stycznika W 303s fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. Kontroluje napięcie także za stycznikiem sterującym i wyłącza silnik w przypadku awarii styków stycznika. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (3 moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...regulowane V Czas wyłączenia/powrotu...ok. 3s Histereza...ok. 5V Zestyk wyjściowy...1z - zwierny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa... typ S3, mm (3 moduły) Przyłącz...zaciski śrubowe (do 4mm ) Masa...130g Sposób montażu... na szynie TH35, E ,5 89 W303 s Czujnik zaniku fazy z kontrolą stycznika

16 Czujnik zaniku fazy z kontrolą stycznika W 303sr fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. Kontroluje napięcie także za stycznikiem sterującym i wyłącza silnik w przypadku awarii styków stycznika. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (1 moduł) złącza windowe dostosowane do przewodów o przekroju,5mm apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...regulowane V Czas wyłączenia...regulowany 0 6s Czas wyłączenia/powrotu...ok. 1s Histereza...ok. 5V Zestyk wyjściowy...1p - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa... typ Z1, 90x65x17,5mm (1 moduł) Przyłącz...zaciski śrubowe (,5mm ) Masa...80g Sposób montażu... na szynie TH35, E 50 0 T3 T T W303 sr, regulacja Czujnik zaniku fazy z kontrolą stycznika 17,

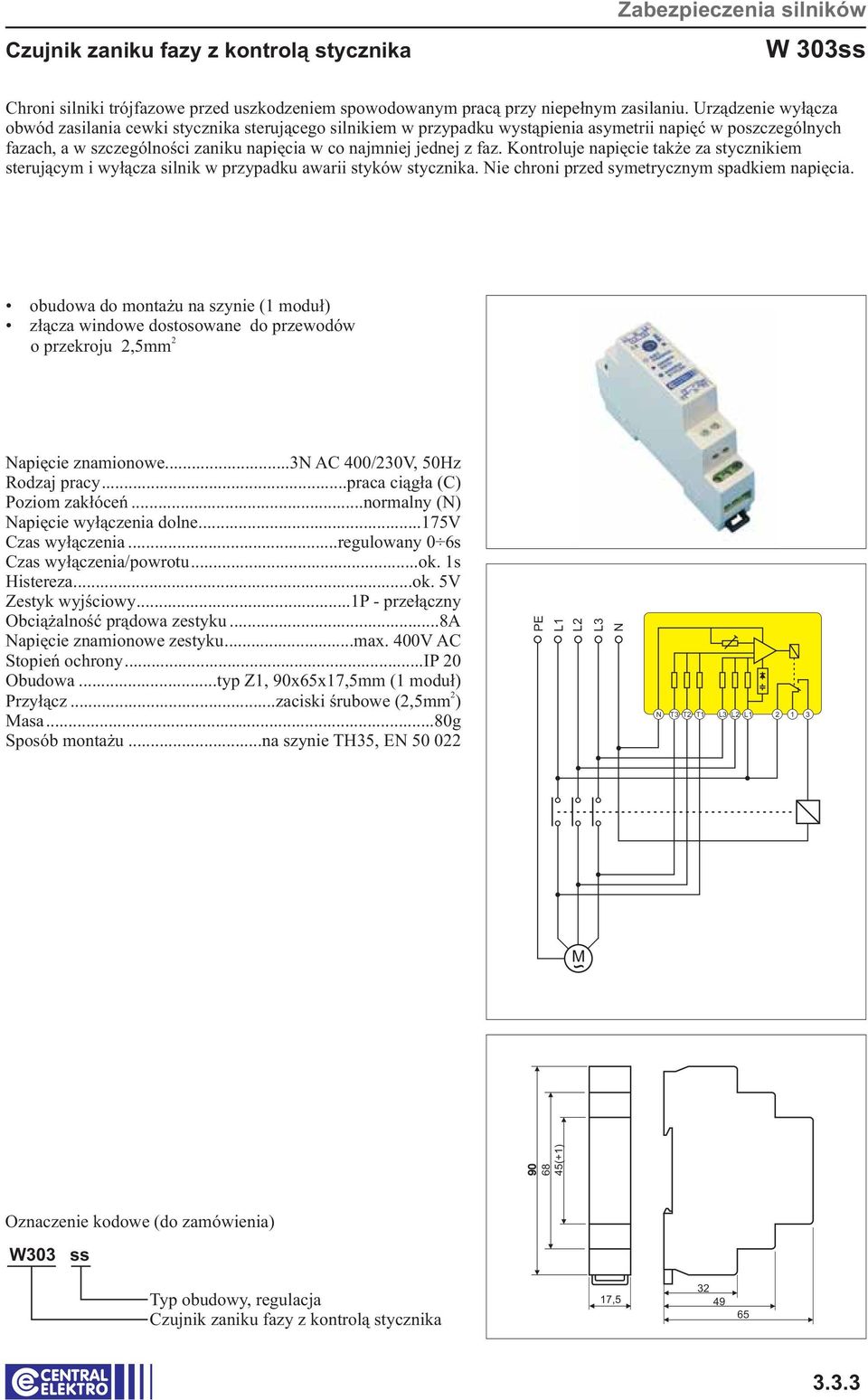

17 Czujnik zaniku fazy z kontrolą stycznika W 303ss fazach, a w szczególności zaniku napięcia w co najmniej jednej z faz. Kontroluje napięcie także za stycznikiem sterującym i wyłącza silnik w przypadku awarii styków stycznika. ie chroni przed symetrycznym spadkiem napięcia. obudowa do montażu na szynie (1 moduł) złącza windowe dostosowane do przewodów o przekroju,5mm apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () apięcie wyłączenia dolne...175v Czas wyłączenia...regulowany 0 6s Czas wyłączenia/powrotu...ok. 1s Histereza...ok. 5V Zestyk wyjściowy...1p - przełączny Obciążalność prądowa zestyku...8a apięcie znamionowe zestyku...max. 400V AC Obudowa... typ Z1, 90x65x17,5mm (1 moduł) Przyłącz...zaciski śrubowe (,5mm ) Masa...80g Sposób montażu... na szynie TH35, E 50 0 T3 T T W303 ss, regulacja Czujnik zaniku fazy z kontrolą stycznika 17,

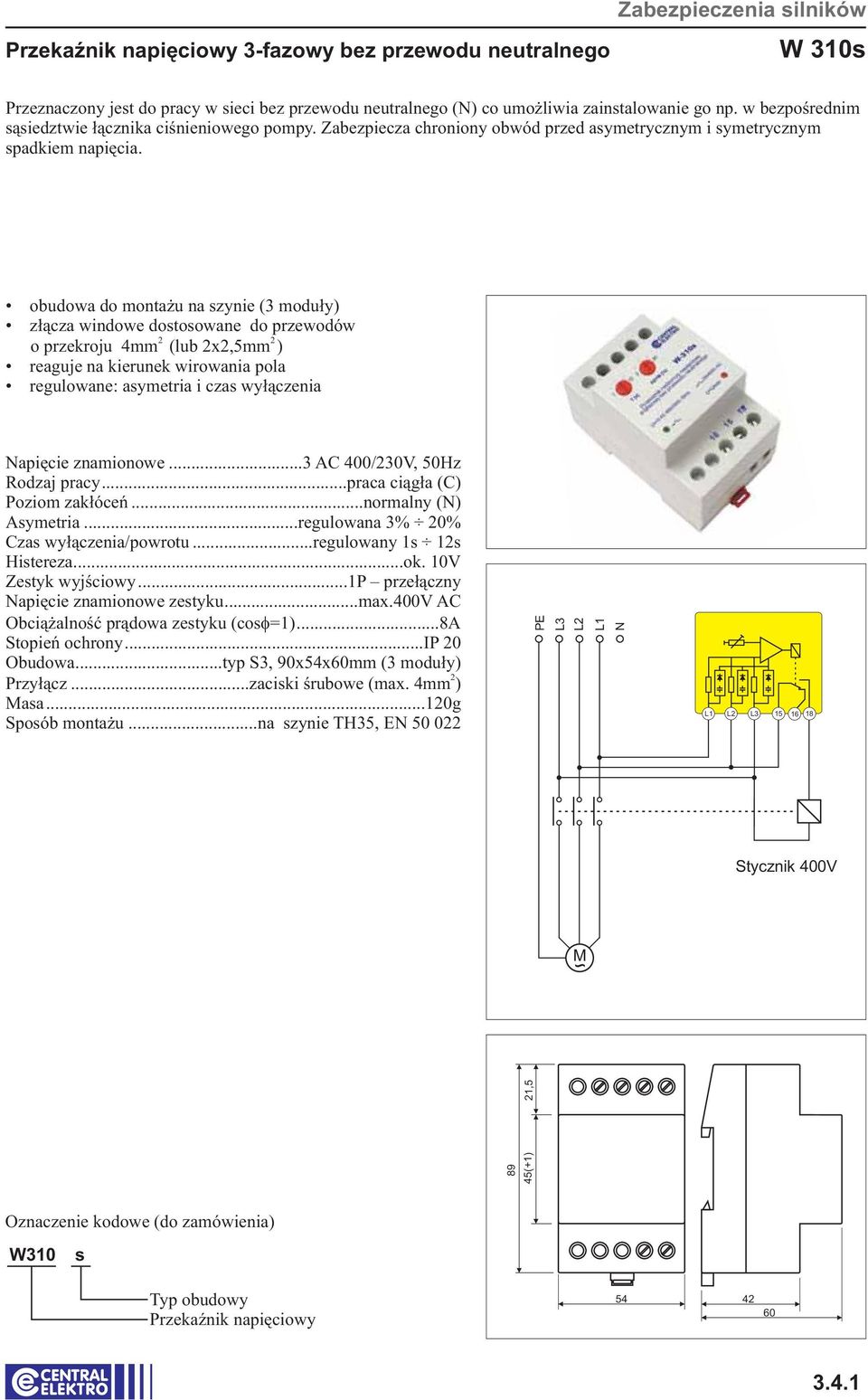

18 Przekaźnik napięciowy 3-fazowy bez przewodu neutralnego W 310s Przeznaczony jest do pracy w sieci bez przewodu neutralnego () co umożliwia zainstalowanie go np. w bezpośrednim sąsiedztwie łącznika ciśnieniowego pompy. Zabezpiecza chroniony obwód przed asymetrycznym i symetrycznym spadkiem napięcia. obudowa do montażu na szynie (3 moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) reaguje na kierunek wirowania pola regulowane: asymetria i czas wyłączenia apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () Asymetria...regulowana 3% 0% Czas wyłączenia/powrotu...regulowany 1s 1s Histereza...ok. 10V Zestyk wyjściowy...1p przełączny apięcie znamionowe zestyku...max.400v AC Obciążalność prądowa zestyku (cos =1)...8A Obudowa...typ S3, 90x54x60mm (3 moduły) Przyłącz...zaciski śrubowe (max. 4mm ) Masa...10g Sposób montażu... na szynie TH35, E Stycznik 400V 1,5 89 W310 s Przekaźnik napięciowy

19 Przekaźnik termiczny PT 400s Sprawuje nadzór nad temperaturą silnika, wykorzystując wbudowane termistory. obudowa do montażu na szynie ( moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) wyłączenie i powrót - automatyczne apięcie znamionowe...30v AC, +10%, -15%, 50Hz Poziom zakłóceń...normalny () Próg wyłączenia...3,3k Próg powrotu...1,8k apięcie pomiarowe (przy R=4k /R=X)...V DC / 4V DC Zestyk wyjściowy...1z - zwierny apięcie znamionowe zestyku...50v AC Obciążalność prądowa zestyku (przy cos =1)...A Stopień ochrony...ip0 Obudowa...typ S, 89x34x60 ( moduły) Przyłącz...zaciski śrubowe (do 4mm ) Masa urządzenia...180g Sposób montażu... na szynie TH35, E500 T T L P P 1,5 89 PT400 s Przekaźnik termiczny

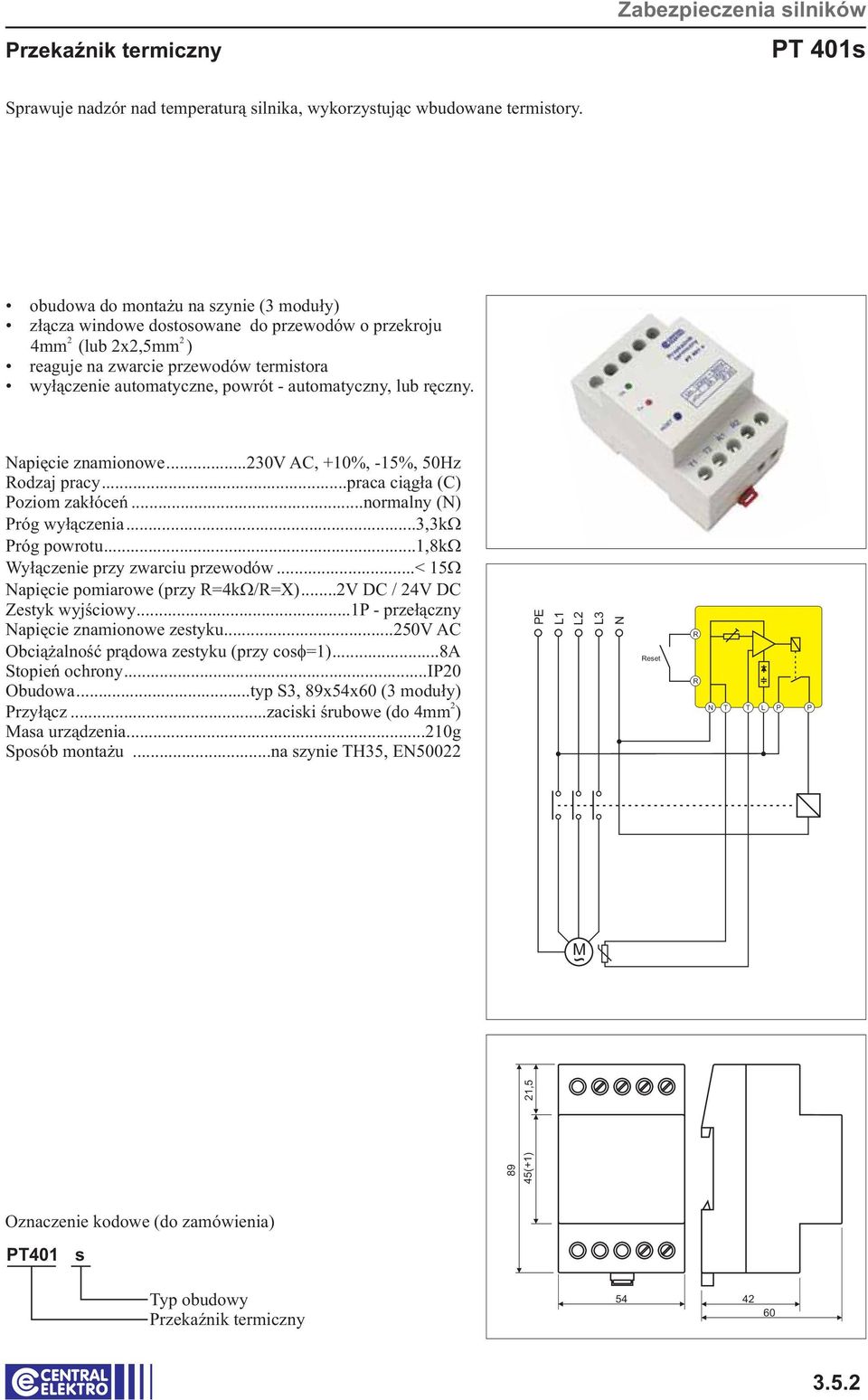

20 Przekaźnik termiczny PT 401s Sprawuje nadzór nad temperaturą silnika, wykorzystując wbudowane termistory. obudowa do montażu na szynie (3 moduły) złącza windowe dostosowane do przewodów o przekroju 4mm (lub x,5mm ) reaguje na zwarcie przewodów termistora wyłączenie automatyczne, powrót - automatyczny, lub ręczny. apięcie znamionowe...30v AC, +10%, -15%, 50Hz Poziom zakłóceń...normalny () Próg wyłączenia...3,3k Próg powrotu...1,8k Wyłączenie przy zwarciu przewodów...< 15 apięcie pomiarowe (przy R=4k /R=X)...V DC / 4V DC Zestyk wyjściowy...1p - przełączny apięcie znamionowe zestyku...50v AC Obciążalność prądowa zestyku (przy cos =1)...8A Stopień ochrony...ip0 Obudowa...typ S3, 89x54x60 (3 moduły) Przyłącz...zaciski śrubowe (do 4mm ) Masa urządzenia...10g Sposób montażu... na szynie TH35, E500 Reset R R T T L P P 1,5 89 PT401 s Przekaźnik termiczny

21 Automatyczny przełącznik faz Automatyczne załączanie rezerwy PF 340s Automatyczny przełącznik faz służy do zapewnienia ciągłości pracy odbiorników jednofazowych. Może współpracować z aparaturą medyczną, oświetleniem podstawowym i awaryjnym, klimatyzacją, urządzeniami chłodniczymi, systemami alarmowymi, sieciami komputerowymi i telekomunikacyjnymi, sieciami telewizji kablowych, monitoringiem itp. Do wejścia urządzenia doprowadza się zasilanie z sieci trójfazowej, a z jego wyjścia wyprowadza się napięcie zasilające odbiornik jednofazowy. Układ elektroniczny kontroluje wartość napięcia w sieci i w momencie jego spadku poniżej określonej wartości lub całkowitego zaniku przełącza odbiornik na drugą fazę, a jeżeli ta również jest nieprawidłowa, to bezpośrednio na trzecią. Przyjęte zostało, że jedna z faz jest fazą podstawową (priorytetową) - jeżeli będzie miała prawidłowe parametry, to będzie zawsze wybrana. obudowa do montażu na szynie (3 moduły) złącza windowe dostosowane do przewodów o przekroju,5mm podwójne zabezpieczenie przed zwarciem międzyfazowym apięcie znamionowe...3 AC 400/30V, 50Hz Poziom zakłóceń...normalny () Próg zadziałania...regulowany V Histereza...ok. 10V Czas przerwy przełączeniowej...ok. 150ms Obciążalność prądowa zestyków...10a apięcie znamionowe zestyku...50v AC Stopień ochrony...ip 40 Obudowa... typ Z4, mm (4 moduły) Przyłącz...zaciski śrubowe Masa...130g Sposób montażu... na szynie TH35, E /30V 3 400/30V 30V max. 10A T1 T T3 90 T1 T T PF340 s 30V Przełącznik faz 3.6.1
